2017 Lexus CT200h Instrukcja Obsługi (in Polish)

Wyjàç Êrodkowà cz´Êç pod∏ogi
baga˝nika.
Wyjàç Êrodkowy dodatkowy
schowek
2
1
8-2. Post´powanie w sytuacjach awaryjnych561
8
Sytuacje awaryjne

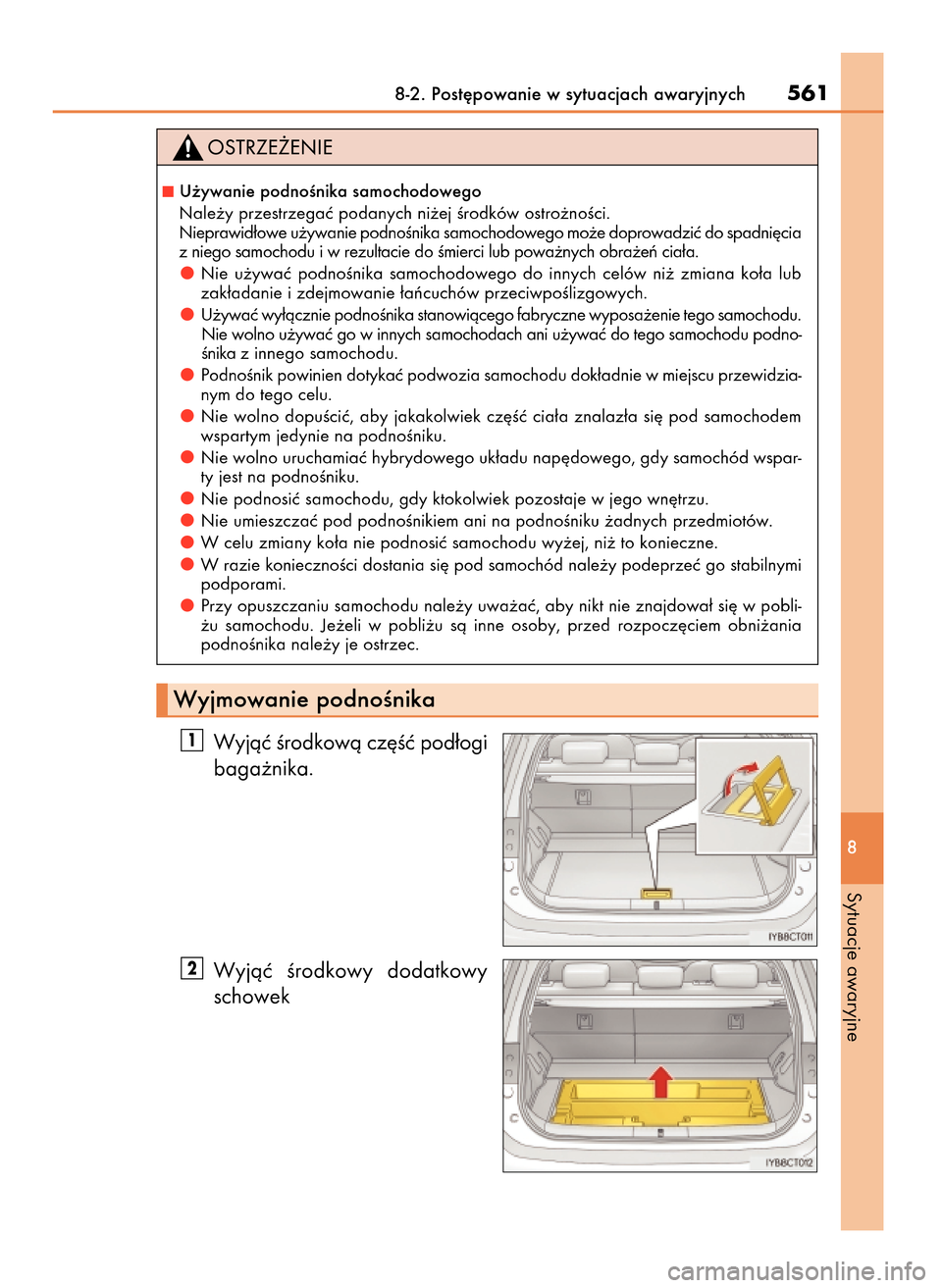

U˝ywanie podnoÊnika samochodowego
Nale˝y przestrzegaç podanych ni˝ej Êrodków ostro˝noÊci.
Nieprawid∏owe u˝ywanie podnoÊnika samochodowego mo˝e doprowadziç do spadni´cia
z niego samochodu i w rezultacie do Êmierci lub powa˝nych obra˝eƒ cia∏a.
Nie u˝ywaç podnoÊnika samochodowego do innych celów ni˝ zmiana ko∏a lub
zak∏adanie i zdejmowanie ∏aƒcuchów przeciwpoÊlizgowych.
U˝ywaç wy∏àcznie podnoÊnika stanowiàcego fabryczne wyposa˝enie tego samochodu.
Nie wolno u˝ywaç go w innych samochodach ani u˝ywaç do tego samochodu podno-
Ênika z innego samochodu.
PodnoÊnik powinien dotykaç podwozia samochodu dok∏adnie w miejscu przewidzia-
nym do tego celu.
Nie wolno dopuÊciç, aby jakakolwiek cz´Êç cia∏a znalaz∏a si´ pod samochodem
wspartym jedynie na podnoÊniku.
Nie wolno uruchamiaç hybrydowego uk∏adu nap´dowego, gdy samochód wspar-
ty jest na podnoÊniku.
Nie podnosiç samochodu, gdy ktokolwiek pozostaje w jego wn´trzu.
Nie umieszczaç pod podnoÊnikiem ani na podnoÊniku ˝adnych przedmiotów.
W celu zmiany ko∏a nie podnosiç samochodu wy˝ej, ni˝ to konieczne.
W razie koniecznoÊci dostania si´ pod samochód nale˝y podeprzeç go stabilnymi
podporami.
Przy opuszczaniu samochodu nale˝y uwa˝aç, aby nikt nie znajdowa∏ si´ w pobli-
˝u samochodu. Je˝eli w pobli˝u sà inne osoby, przed rozpocz´ciem obni˝ania
podnoÊnika nale˝y je ostrzec.
Wyjmowanie podnoÊnika
23 CT200h OM76216E B 24/5/16 10:57 Page 561

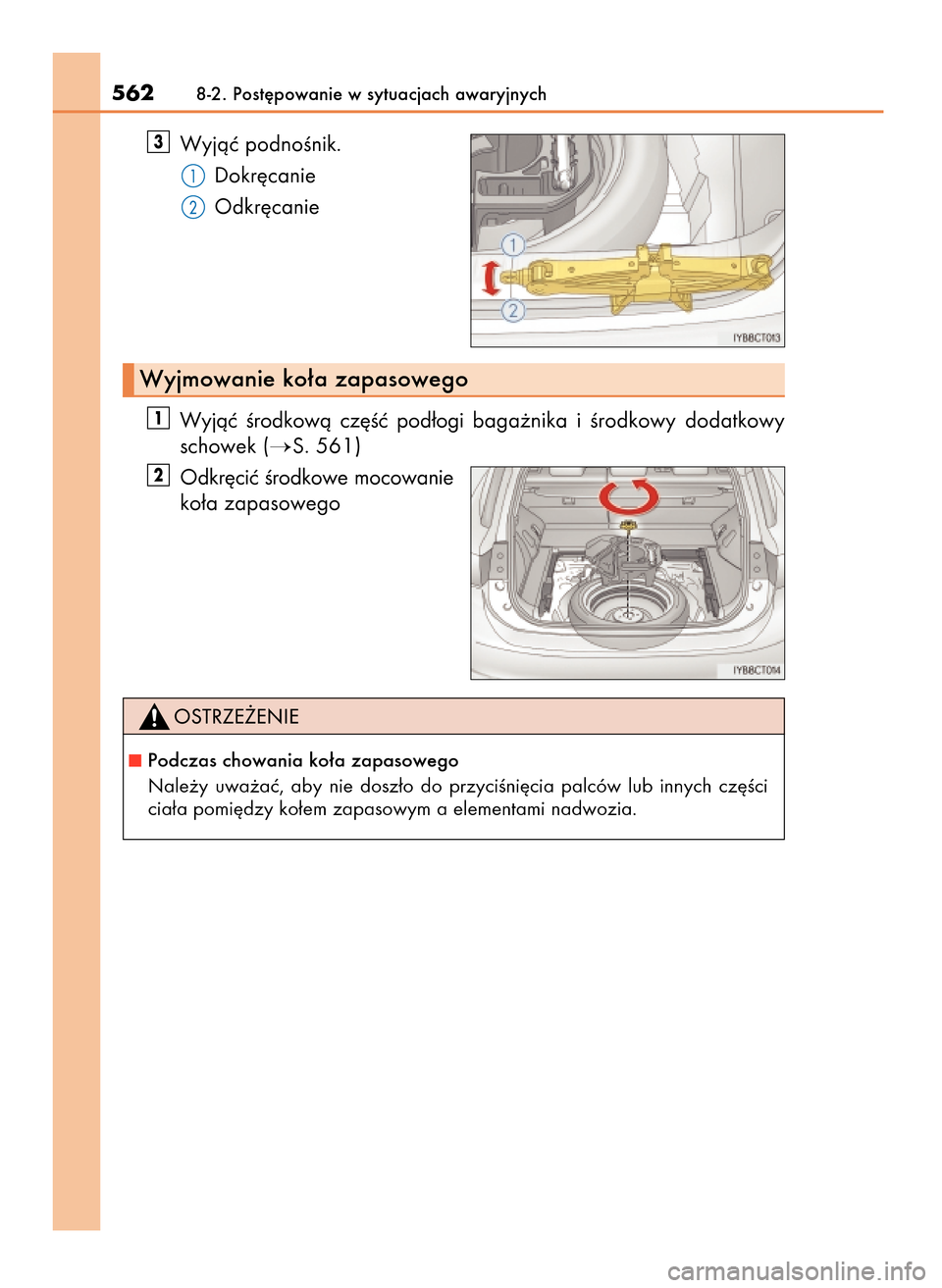

Wyjàç podnoÊnik.
Dokr´canie
Odkr´canie
Wyjàç Êrodkowà cz´Êç pod∏ogi baga˝nika i Êrodkowy dodatkowy
schowek (
S. 561)
Odkr´ciç Êrodkowe mocowanie
ko∏a zapasowego
2
1
3
5628-2. Post´powanie w sytuacjach awaryjnych
Wyjmowanie ko∏a zapasowego
Podczas chowania ko∏a zapasowego
Nale˝y uwa˝aç, aby nie dosz∏o do przyciÊni´cia palców lub innych cz´Êci
cia∏a pomi´dzy ko∏em zapasowym a elementami nadwozia.
23 CT200h OM76216E B 24/5/16 10:57 Page 562

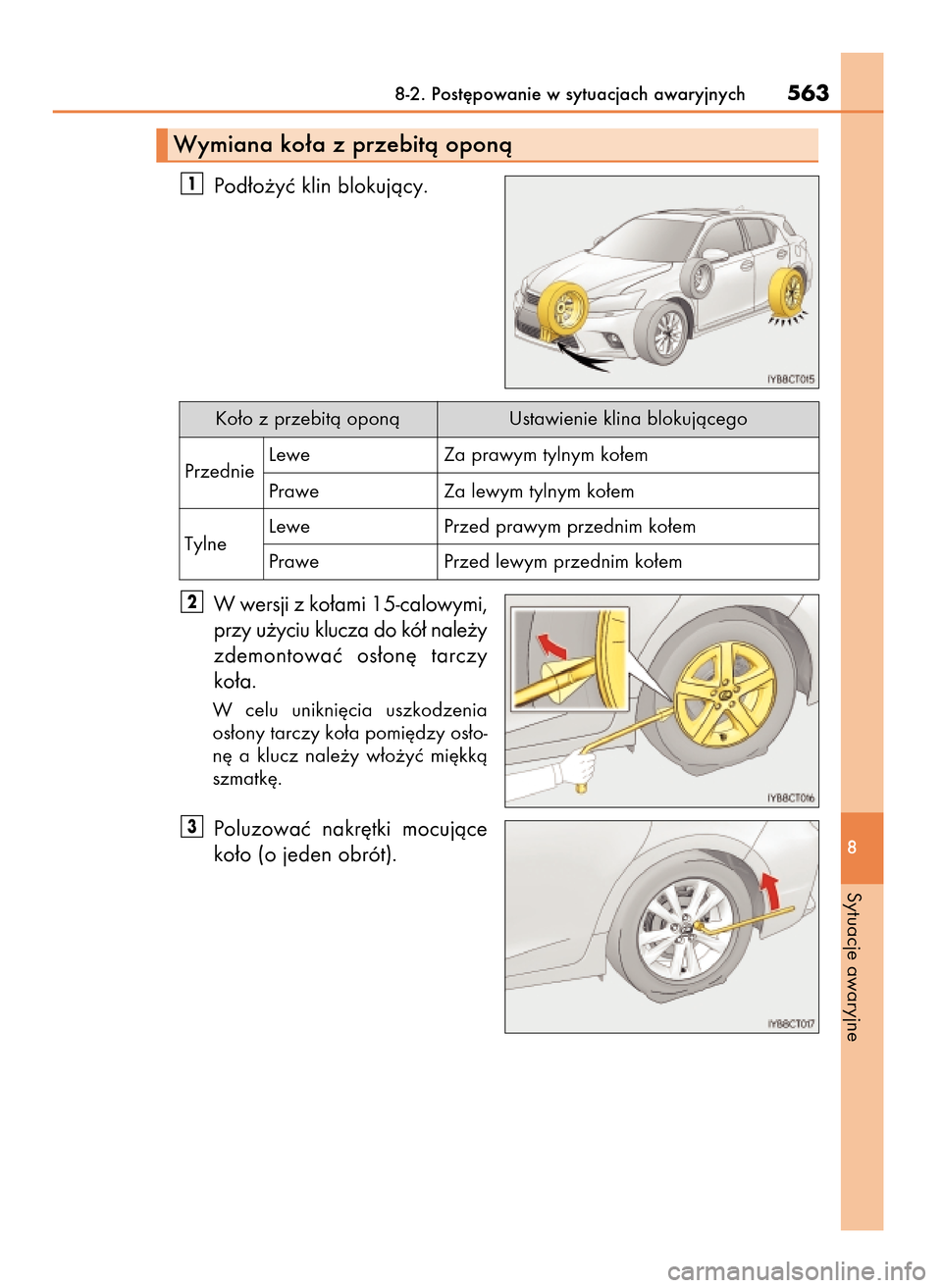

Pod∏o˝yç klin blokujàcy.
W wersji z ko∏ami 15-calowymi,
przy u˝yciu klucza do kó∏ nale˝y
zdemontowaç os∏on´ tarczy
ko∏a.
W celu unikni´cia uszkodzenia
os∏ony tarczy ko∏a pomi´dzy os∏o-
n´ a klucz nale˝y w∏o˝yç mi´kkà
szmatk´.
Poluzowaç nakr´tki mocujàce
ko∏o (o jeden obrót).3
2
1
8-2. Post´powanie w sytuacjach awaryjnych563
8
Sytuacje awaryjne
Wymiana ko∏a z przebità oponà
Ko∏o z przebità oponà Ustawienie klina blokujàcego
Lewe
Przednie
TylneZa prawym tylnym ko∏em
Prawe Za lewym tylnym ko∏em
Lewe Przed prawym przednim ko∏em
Prawe Przed lewym przednim ko∏em
23 CT200h OM76216E B 24/5/16 10:57 Page 563

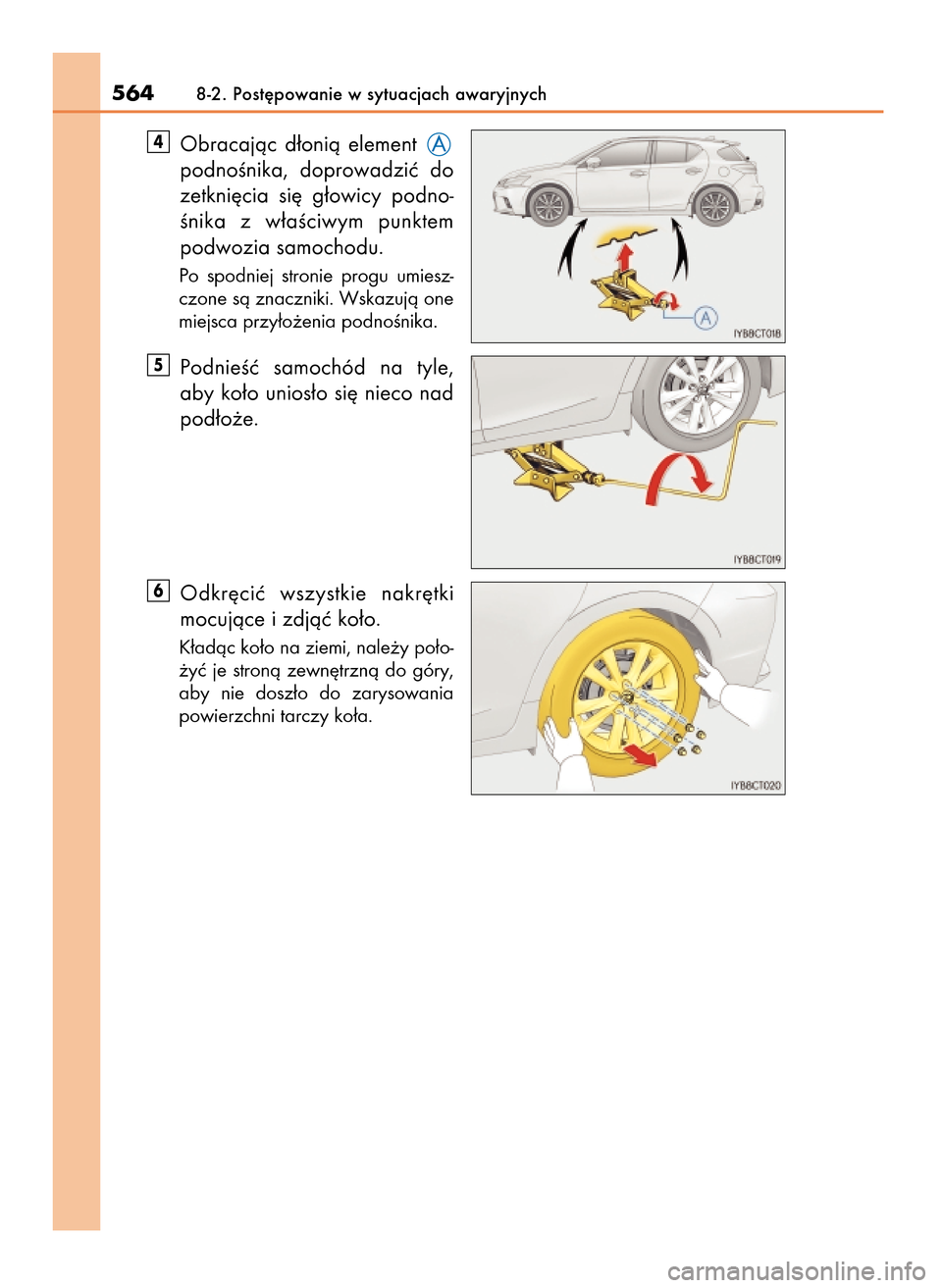

Obracajàc d∏onià element
podnoÊnika, doprowadziç do
zetkni´cia si´ g∏owicy podno-
Ênika z w∏aÊciwym punktem
podwozia samochodu.
Po spodniej stronie progu umiesz-
czone sà znaczniki. Wskazujà one
miejsca przy∏o˝enia podnoÊnika.
PodnieÊç samochód na tyle,
aby ko∏o unios∏o si´ nieco nad
pod∏o˝e.
Odkr´ciç wszystkie nakr´tki
mocujàce i zdjàç ko∏o.
K∏adàc ko∏o na ziemi, nale˝y po∏o-
˝yç je stronà zewn´trznà do góry,
aby nie dosz∏o do zarysowania
powierzchni tarczy ko∏a.
6
5
4
5648-2. Post´powanie w sytuacjach awaryjnych
23 CT200h OM76216E B 24/5/16 10:57 Page 564

Usunàç zanieczyszczenia i wszel-
kie obce materia∏y z przylegajà-
cych do siebie powierzchni ko∏a
i piasty.
Pozostawienie nieoczyszczonych po-
wierzchni przylegania ko∏a i piasty
mo˝e spowodowaç poluzowanie si´
nakr´tek mocujàcych podczas jazdy
i w konsekwencji doprowadziç do
odpadni´cia ko∏a.
Za∏o˝yç ko∏o zapasowe
i w mniej wi´cej jednakowym
stopniu dokr´ciç d∏onià wszyst-
kie nakr´tki mocujàce.
Dokr´ciç nakr´tki mocujàce, a˝
ich powierzchnia sto˝kowa luêno
zetknie si´ z obrze˝em otworu
w tarczy ko∏a.
2
1
8-2. Post´powanie w sytuacjach awaryjnych565
8
Sytuacje awaryjne

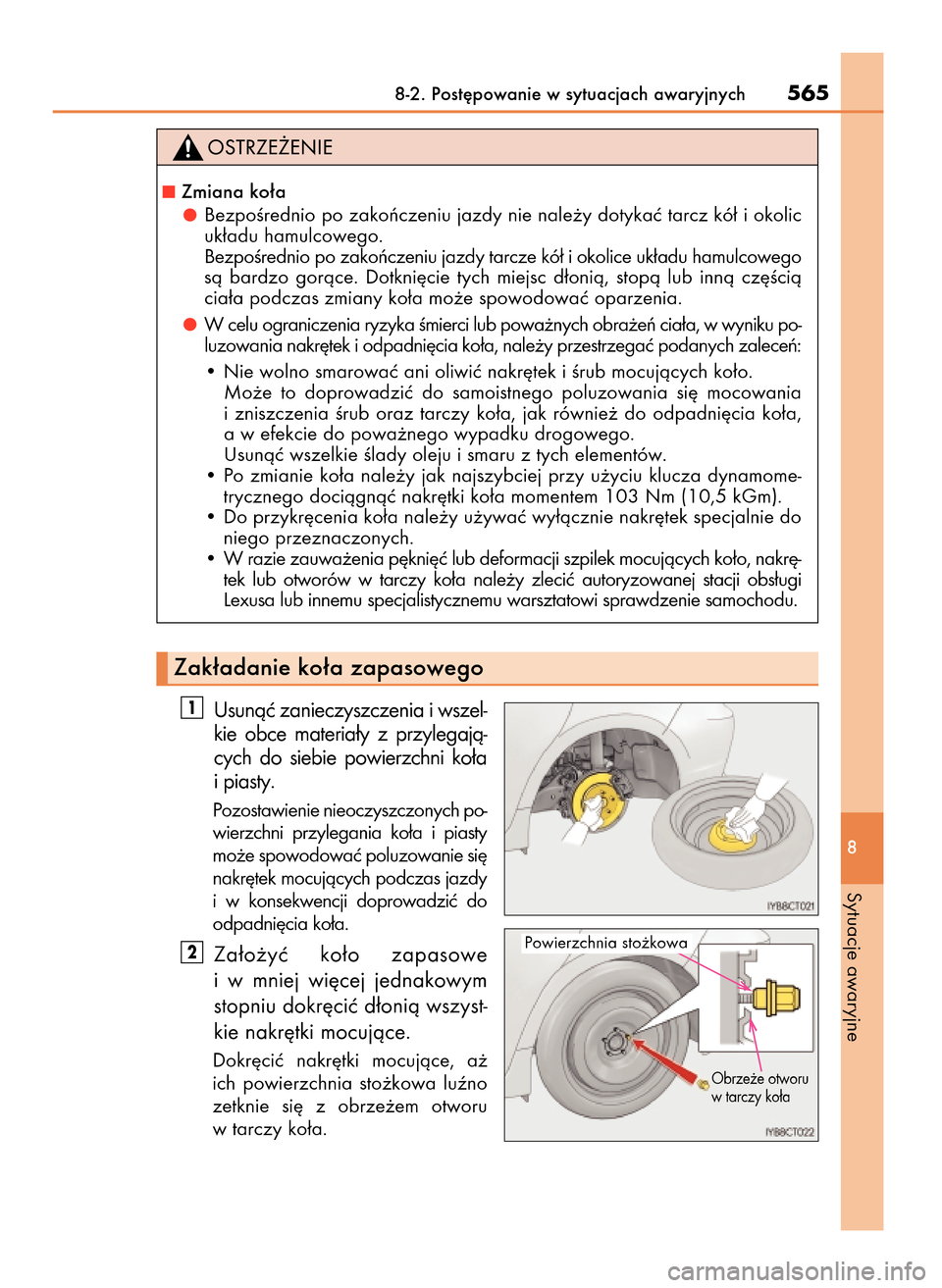

Zmiana ko∏a
BezpoÊrednio po zakoƒczeniu jazdy nie nale˝y dotykaç tarcz kó∏ i okolic
uk∏adu hamulcowego.
BezpoÊrednio po zakoƒczeniu jazdy tarcze kó∏ i okolice uk∏adu hamulcowego
sà bardzo goràce. Dotkni´cie tych miejsc d∏onià, stopà lub innà cz´Êcià
cia∏a podczas zmiany ko∏a mo˝e spowodowaç oparzenia.
W celu ograniczenia ryzyka Êmierci lub powa˝nych obra˝eƒ cia∏a, w wyniku po-
luzowania nakr´tek i odpadni´cia ko∏a, nale˝y przestrzegaç podanych zaleceƒ:
• Nie wolno smarowaç ani oliwiç nakr´tek i Êrub mocujàcych ko∏o.
Mo˝e to doprowadziç do samoistnego poluzowania si´ mocowania
i zniszczenia Êrub oraz tarczy ko∏a, jak równie˝ do odpadni´cia ko∏a,
a w efekcie do powa˝nego wypadku drogowego.
Usunàç wszelkie Êlady oleju i smaru z tych elementów.
• Po zmianie ko∏a nale˝y jak najszybciej przy u˝yciu klucza dynamome-
trycznego dociàgnàç nakr´tki ko∏a momentem 103 Nm (10,5 kGm).
• Do przykr´cenia ko∏a nale˝y u˝ywaç wy∏àcznie nakr´tek specjalnie do
niego przeznaczonych.
• W razie zauwa˝enia p´kni´ç lub deformacji szpilek mocujàcych ko∏o, nakr´-
tek lub otworów w tarczy ko∏a nale˝y zleciç autoryzowanej stacji obs∏ugi
Lexusa lub innemu specjalistycznemu warsztatowi sprawdzenie samochodu.
Zak∏adanie ko∏a zapasowego
Powierzchnia sto˝kowa
Obrze˝e otworu
w tarczy ko∏a
23 CT200h OM76216E B 24/5/16 10:57 Page 565

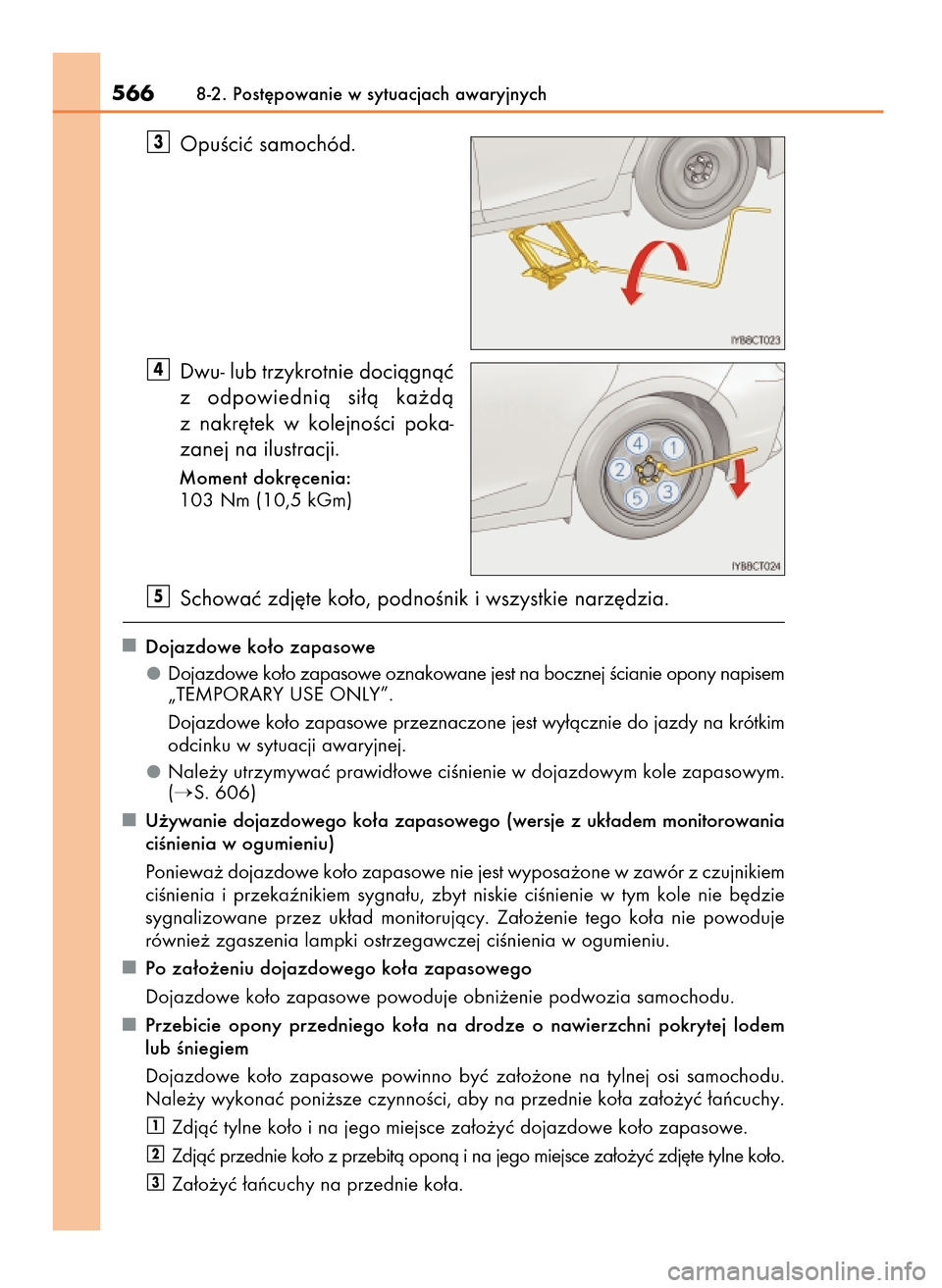

OpuÊciç samochód.
Dwu- lub trzykrotnie dociàgnàç
z odpowiednià si∏à ka˝dà
z nakr´tek w kolejnoÊci poka-
zanej na ilustracji.
Moment dokr´cenia:
103 Nm (10,5 kGm)
Schowaç zdj´te ko∏o, podnoÊnik i wszystkie narz´dzia.
Dojazdowe ko∏o zapasowe
Dojazdowe ko∏o zapasowe oznakowane jest na bocznej Êcianie opony napisem
„TEMPORARY USE ONLY”.
Dojazdowe ko∏o zapasowe przeznaczone jest wy∏àcznie do jazdy na krótkim
odcinku w sytuacji awaryjnej.
Nale˝y utrzymywaç prawid∏owe ciÊnienie w dojazdowym kole zapasowym.
(
S. 606)
U˝ywanie dojazdowego ko∏a zapasowego (wersje z uk∏adem monitorowania
ciÊnienia w ogumieniu)
Poniewa˝ dojazdowe ko∏o zapasowe nie jest wyposa˝one w zawór z czujnikiem
ciÊnienia i przekaênikiem sygna∏u, zbyt niskie ciÊnienie w tym kole nie b´dzie
sygnalizowane przez uk∏ad monitorujàcy. Za∏o˝enie tego ko∏a nie powoduje
równie˝ zgaszenia lampki ostrzegawczej ciÊnienia w ogumieniu.
Po za∏o˝eniu dojazdowego ko∏a zapasowego
Dojazdowe ko∏o zapasowe powoduje obni˝enie podwozia samochodu.
Przebicie opony przedniego ko∏a na drodze o nawierzchni pokrytej lodem
lub Êniegiem
Dojazdowe ko∏o zapasowe powinno byç za∏o˝one na tylnej osi samochodu.
Nale˝y wykonaç poni˝sze czynnoÊci, aby na przednie ko∏a za∏o˝yç ∏aƒcuchy.
Zdjàç tylne ko∏o i na jego miejsce za∏o˝yç dojazdowe ko∏o zapasowe.
Zdjàç przednie ko∏o z przebità oponà i na jego miejsce za∏o˝yç zdj´te tylne ko∏o.
Za∏o˝yç ∏aƒcuchy na przednie ko∏a.
3
2
1
5
4
3
5668-2. Post´powanie w sytuacjach awaryjnych
23 CT200h OM76216E B 24/5/16 10:57 Page 566

Certyfikat dotyczàcy podnoÊnika
8-2. Post´powanie w sytuacjach awaryjnych567
8
Sytuacje awaryjne
23 CT200h OM76216E B 24/5/16 10:57 Page 567

5688-2. Post´powanie w sytuacjach awaryjnych

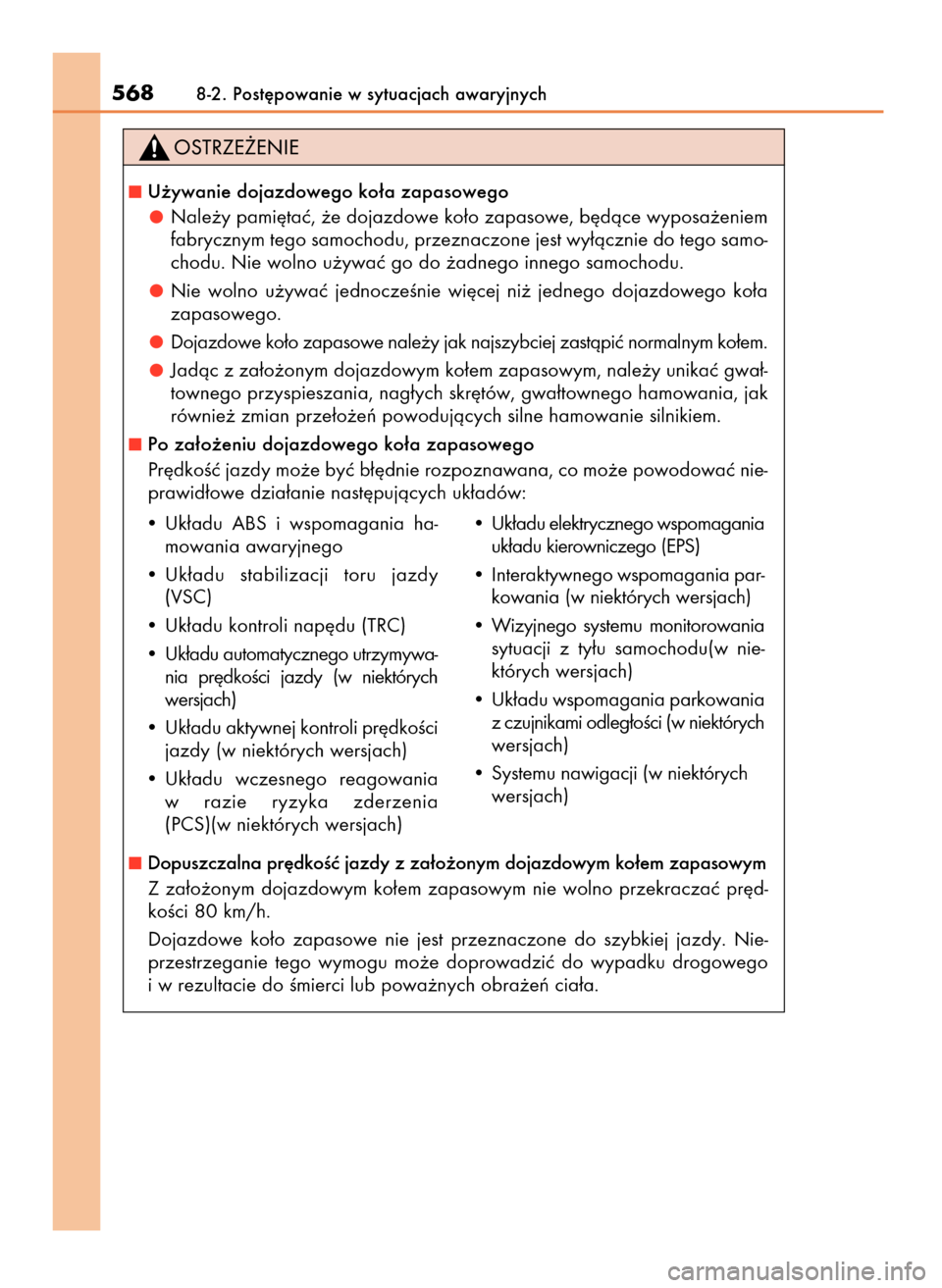

U˝ywanie dojazdowego ko∏a zapasowego
Nale˝y pami´taç, ˝e dojazdowe ko∏o zapasowe, b´dàce wyposa˝eniem
fabrycznym tego samochodu, przeznaczone jest wy∏àcznie do tego samo-
chodu. Nie wolno u˝ywaç go do ˝adnego innego samochodu.
Nie wolno u˝ywaç jednoczeÊnie wi´cej ni˝ jednego dojazdowego ko∏a
zapasowego.
Dojazdowe ko∏o zapasowe nale˝y jak najszybciej zastàpiç normalnym ko∏em.
Jadàc z za∏o˝onym dojazdowym ko∏em zapasowym, nale˝y unikaç gwa∏-
townego przyspieszania, nag∏ych skr´tów, gwa∏townego hamowania, jak
równie˝ zmian prze∏o˝eƒ powodujàcych silne hamowanie silnikiem.
Po za∏o˝eniu dojazdowego ko∏a zapasowego
Pr´dkoÊç jazdy mo˝e byç b∏´dnie rozpoznawana, co mo˝e powodowaç nie-
prawid∏owe dzia∏anie nast´pujàcych uk∏adów:
Dopuszczalna pr´dkoÊç jazdy z za∏o˝onym dojazdowym ko∏em zapasowym
Z za∏o˝onym dojazdowym ko∏em zapasowym nie wolno przekraczaç pr´d-
koÊci 80 km/h.
Dojazdowe ko∏o zapasowe nie jest przeznaczone do szybkiej jazdy. Nie-
przestrzeganie tego wymogu mo˝e doprowadziç do wypadku drogowego
i w rezultacie do Êmierci lub powa˝nych obra˝eƒ cia∏a.
• Uk∏adu ABS i wspomagania ha-
mowania awaryjnego
• Uk∏adu stabilizacji toru jazdy
(VSC)
• Uk∏adu kontroli nap´du (TRC)
• Uk∏adu automatycznego utrzymywa-
nia pr´dkoÊci jazdy (w niektórych
wersjach)
• Uk∏adu aktywnej kontroli pr´dkoÊci
jazdy (w niektórych wersjach)
• Uk∏adu wczesnego reagowania
w razie ryzyka zderzenia
(PCS)(w niektórych wersjach)• Uk∏adu elektrycznego wspomagania
uk∏adu kierowniczego (EPS)
• Interaktywnego wspomagania par-
kowania (w niektórych wersjach)
• Wizyjnego systemu monitorowania
sytuacji z ty∏u samochodu(w nie-
których wersjach)
• Uk∏adu wspomagania parkowania
z czujnikami odleg∏oÊci (w niektórych
wersjach)
• Systemu nawigacji (w niektórych
wersjach)
23 CT200h OM76216E B 24/5/16 10:57 Page 568
