2017 Lexus CT200h Instrukcja Obsługi (in Polish)

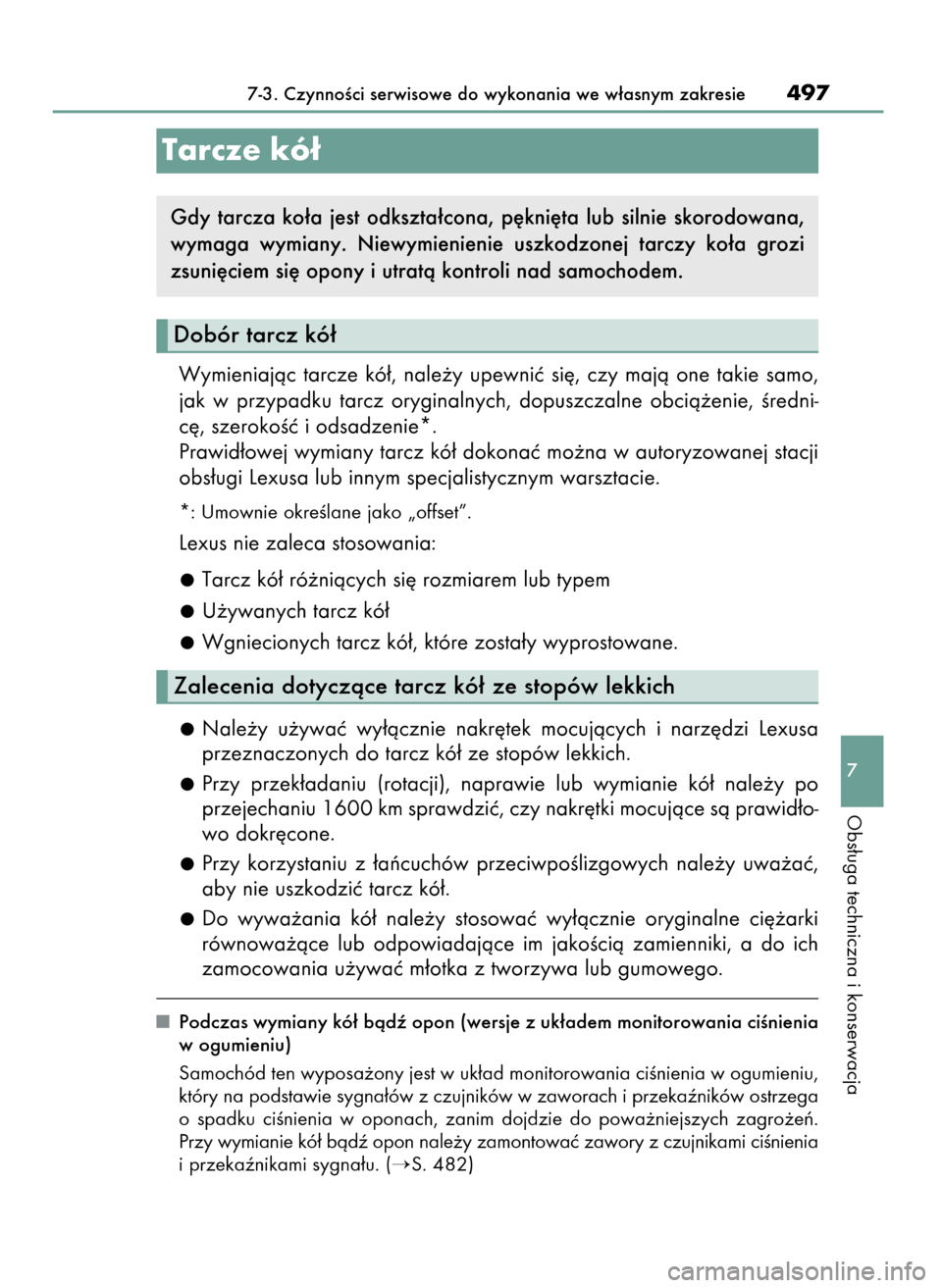

Wymieniajàc tarcze kó∏, nale˝y upewniç si´, czy majà one takie samo,
jak w przypadku tarcz oryginalnych, dopuszczalne obcià˝enie, Êredni-
c´, szerokoÊç i odsadzenie*.
Prawid∏owej wymiany tarcz kó∏ dokonaç mo˝na w autoryzowanej stacji
obs∏ugi Lexusa lub innym specjalistycznym warsztacie.
*: Umownie okreÊlane jako „offset”.
Lexus nie zaleca stosowania:
Tarcz kó∏ ró˝niàcych si´ rozmiarem lub typem
U˝ywanych tarcz kó∏
Wgniecionych tarcz kó∏, które zosta∏y wyprostowane.
Nale˝y u˝ywaç wy∏àcznie nakr´tek mocujàcych i narz´dzi Lexusa
przeznaczonych do tarcz kó∏ ze stopów lekkich.
Przy przek∏adaniu (rotacji), naprawie lub wymianie kó∏ nale˝y po
przejechaniu 1600 km sprawdziç, czy nakr´tki mocujàce sà prawid∏o-
wo dokr´cone.
Przy korzystaniu z ∏aƒcuchów przeciwpoÊlizgowych nale˝y uwa˝aç,
aby nie uszkodziç tarcz kó∏.
Do wywa˝ania kó∏ nale˝y stosowaç wy∏àcznie oryginalne ci´˝arki
równowa˝àce lub odpowiadajàce im jakoÊcià zamienniki, a do ich
zamocowania u˝ywaç m∏otka z tworzywa lub gumowego.
Podczas wymiany kó∏ bàdê opon (wersje z uk∏adem monitorowania ciÊnienia
w ogumieniu)
Samochód ten wyposa˝ony jest w uk∏ad monitorowania ciÊnienia w ogumieniu,
który na podstawie sygna∏ów z czujników w zaworach i przekaêników ostrzega
o spadku ciÊnienia w oponach, zanim dojdzie do powa˝niejszych zagro˝eƒ.
Przy wymianie kó∏ bàdê opon nale˝y zamontowaç zawory z czujnikami ciÊnienia
i przekaênikami sygna∏u. (
S. 482)
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie497
7
Obs∏uga techniczna i konserwacja
Tarcze kó∏
Dobór tarcz kó∏
Gdy tarcza ko∏a jest odkszta∏cona, p´kni´ta lub silnie skorodowana,
wymaga wymiany. Niewymienienie uszkodzonej tarczy ko∏a grozi
zsuni´ciem si´ opony i utratà kontroli nad samochodem.
Zalecenia dotyczàce tarcz kó∏ ze stopów lekkich
23 CT200h OM76216E B 24/5/16 10:56 Page 497

4987-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie

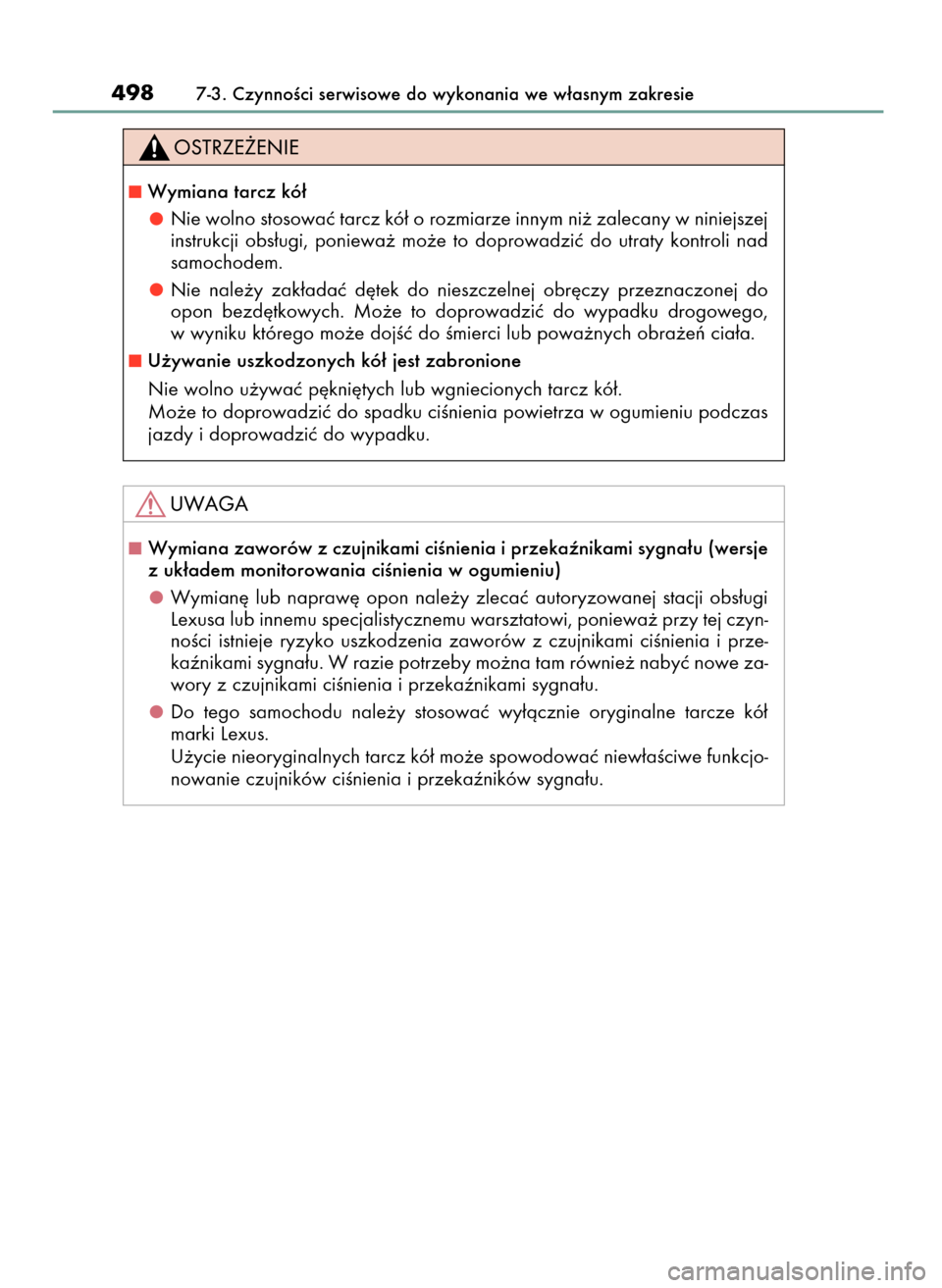

Wymiana tarcz kó∏
Nie wolno stosowaç tarcz kó∏ o rozmiarze innym ni˝ zalecany w niniejszej
instrukcji obs∏ugi, poniewa˝ mo˝e to doprowadziç do utraty kontroli nad
samochodem.
Nie nale˝y zak∏adaç d´tek do nieszczelnej obr´czy przeznaczonej do
opon bezd´tkowych. Mo˝e to doprowadziç do wypadku drogowego,
w wyniku którego mo˝e dojÊç do Êmierci lub powa˝nych obra˝eƒ cia∏a.
U˝ywanie uszkodzonych kó∏ jest zabronione
Nie wolno u˝ywaç p´kni´tych lub wgniecionych tarcz kó∏.
Mo˝e to doprowadziç do spadku ciÊnienia powietrza w ogumieniu podczas
jazdy i doprowadziç do wypadku.
Wymiana zaworów z czujnikami ciÊnienia i przekaênikami sygna∏u (wersje
z uk∏adem monitorowania ciÊnienia w ogumieniu)
Wymian´ lub napraw´ opon nale˝y zlecaç autoryzowanej stacji obs∏ugi
Lexusa lub innemu specjalistycznemu warsztatowi, poniewa˝ przy tej czyn-
noÊci istnieje ryzyko uszkodzenia zaworów z czujnikami ciÊnienia i prze-
kaênikami sygna∏u. W razie potrzeby mo˝na tam równie˝ nabyç nowe za-
wory z czujnikami ciÊnienia i przekaênikami sygna∏u.
Do tego samochodu nale˝y stosowaç wy∏àcznie oryginalne tarcze kó∏
marki Lexus.
U˝ycie nieoryginalnych tarcz kó∏ mo˝e spowodowaç niew∏aÊciwe funkcjo-
nowanie czujników ciÊnienia i przekaêników sygna∏u.
23 CT200h OM76216E B 24/5/16 10:56 Page 498

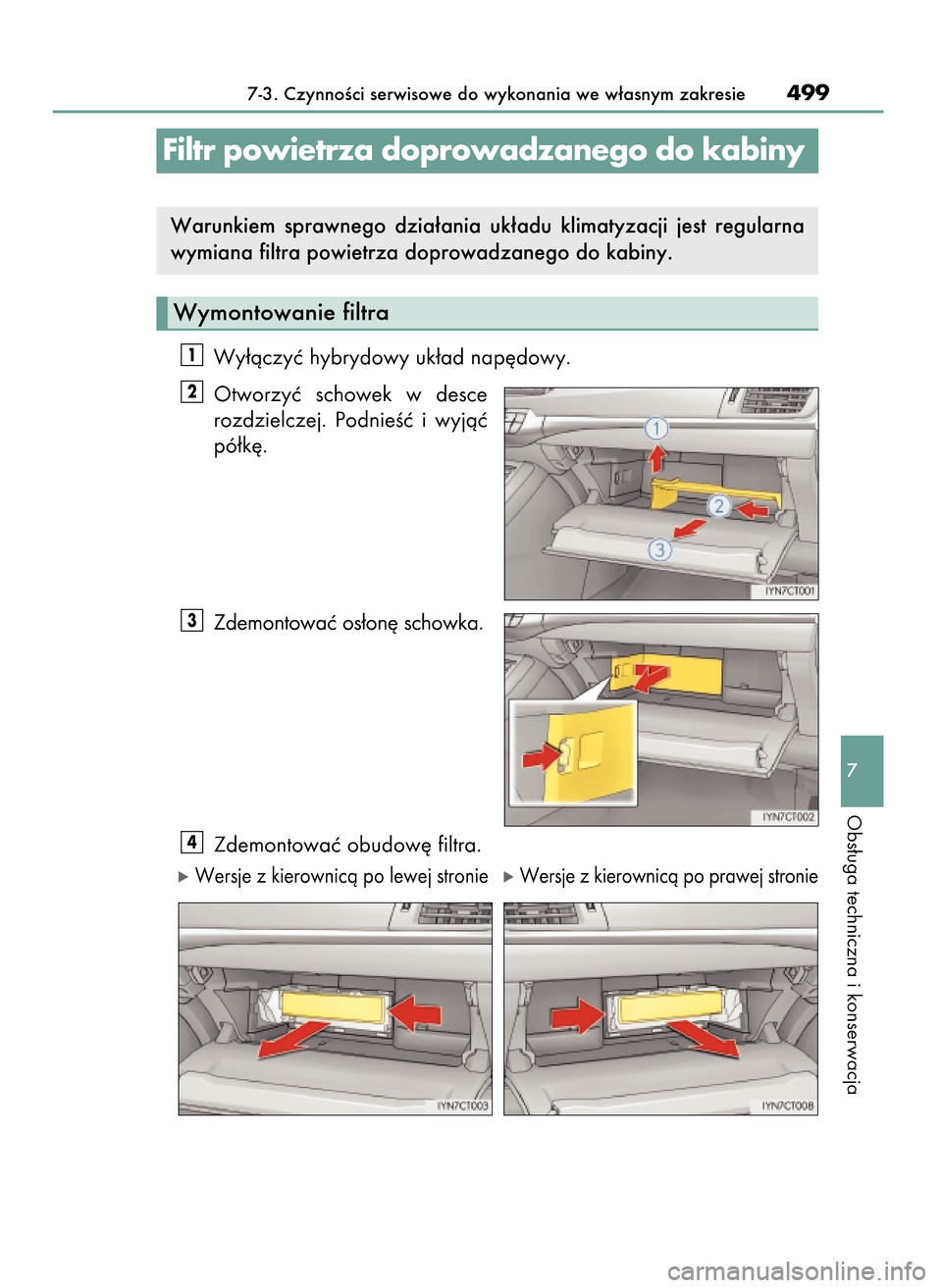

Wy∏àczyç hybrydowy uk∏ad nap´dowy.
Otworzyç schowek w desce
rozdzielczej. PodnieÊç i wyjàç
pó∏k´.
Zdemontowaç os∏on´ schowka.
Zdemontowaç obudow´ filtra.
óWersje z kierownicà po lewej stronie óWersje z kierownicà po prawej stronie
4
3
2
1
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie499
7
Obs∏uga techniczna i konserwacja
Filtr powietrza doprowadzanego do kabiny
Wymontowanie filtra
Warunkiem sprawnego dzia∏ania uk∏adu klimatyzacji jest regularna
wymiana filtra powietrza doprowadzanego do kabiny.
23 CT200h OM76216E B 24/5/16 10:56 Page 499

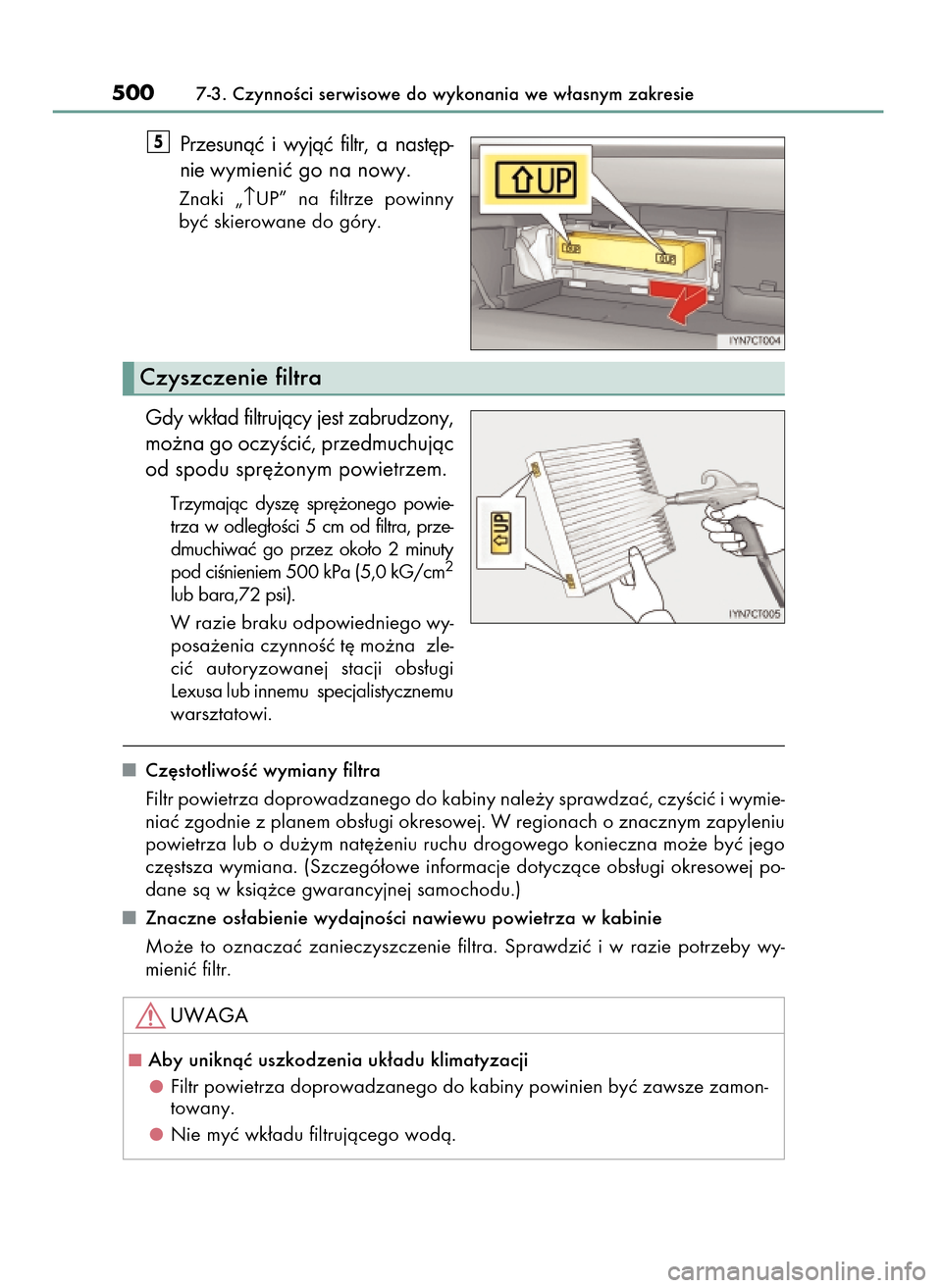

Przesunàç i wyjàç filtr, a nast´p-
nie wymieniç go na nowy.
Znaki „↑UP” na filtrze powinny
byç skierowane do góry.
Gdy wk∏ad filtrujàcy jest zabrudzony,
mo˝na go oczyÊciç, przedmuchujàc
od spodu spr´˝onym powietrzem.
Trzymajàc dysz´ spr´˝onego powie-
trza w odleg∏oÊci 5 cm od filtra, prze-
dmuchiwaç go przez oko∏o 2 minuty
pod ciÊnieniem 500 kPa (5,0 kG/cm
2
lub bara,72 psi).
W razie braku odpowiedniego wy-
posa˝enia czynnoÊç t´ mo˝na zle-
ciç autoryzowanej stacji obs∏ugi
Lexusa lub innemu specjalistycznemu
warsztatowi.
Cz´stotliwoÊç wymiany filtra
Filtr powietrza doprowadzanego do kabiny nale˝y sprawdzaç, czyÊciç i wymie-
niaç zgodnie z planem obs∏ugi okresowej. W regionach o znacznym zapyleniu
powietrza lub o du˝ym nat´˝eniu ruchu drogowego konieczna mo˝e byç jego
cz´stsza wymiana. (Szczegó∏owe informacje dotyczàce obs∏ugi okresowej po-
dane sà w ksià˝ce gwarancyjnej samochodu.)
Znaczne os∏abienie wydajnoÊci nawiewu powietrza w kabinie
Mo˝e to oznaczaç zanieczyszczenie filtra. Sprawdziç i w razie potrzeby wy-
mieniç filtr.
5
5007-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Aby uniknàç uszkodzenia uk∏adu klimatyzacji
Filtr powietrza doprowadzanego do kabiny powinien byç zawsze zamon-
towany.
Nie myç wk∏adu filtrujàcego wodà.
Czyszczenie filtra
23 CT200h OM76216E B 24/5/16 10:56 Page 500

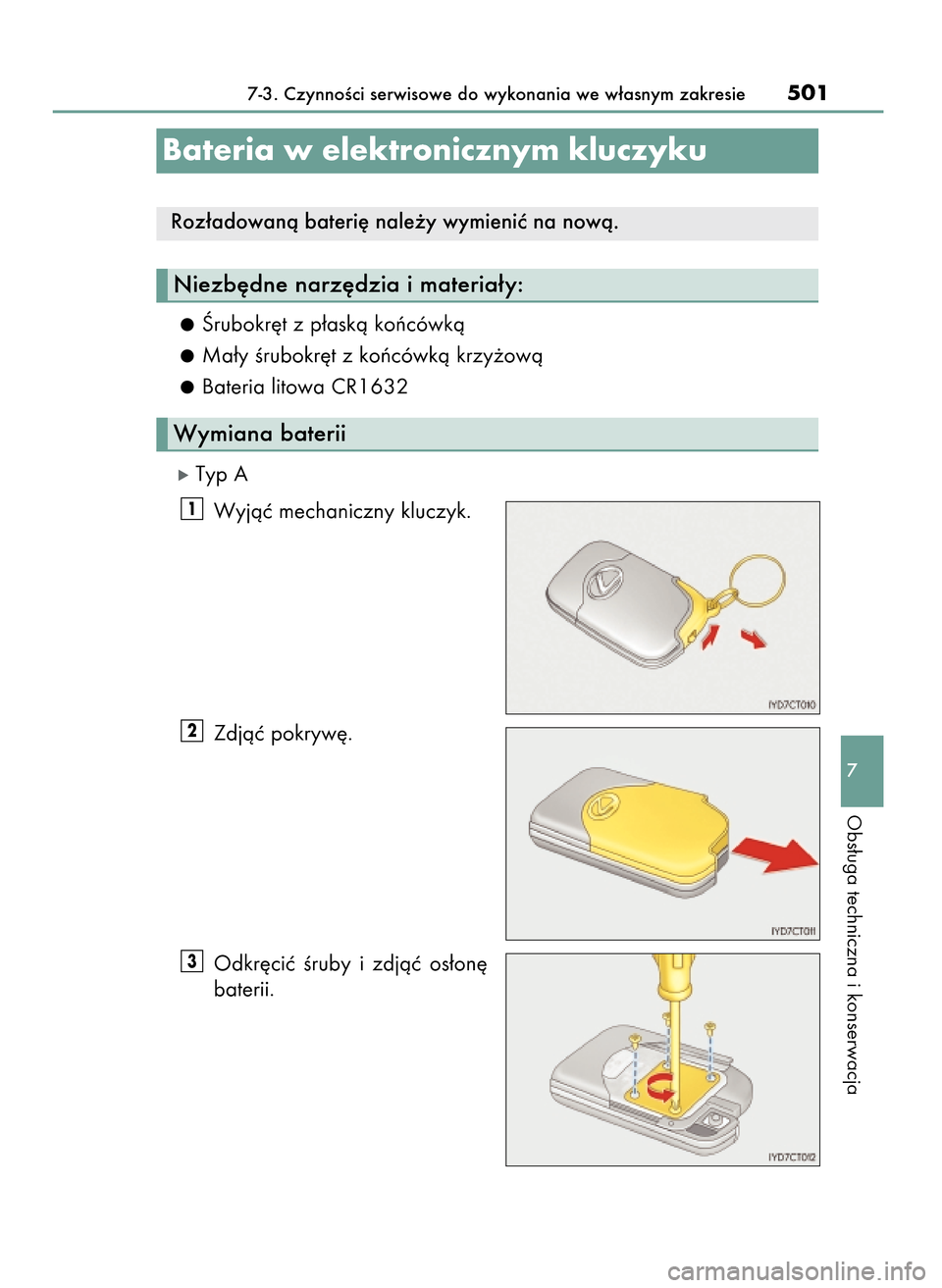

Ârubokr´t z p∏askà koƒcówkà
Ma∏y Êrubokr´t z koƒcówkà krzy˝owà
Bateria litowa CR1632
óTyp A
Wyjàç mechaniczny kluczyk.
Zdjàç pokryw´.
Odkr´ciç Êruby i zdjàç os∏on´
baterii.
3
2
1
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie501
7
Obs∏uga techniczna i konserwacja
Bateria w elektronicznym kluczyku
Niezb´dne narz´dzia i materia∏y:
Roz∏adowanà bateri´ nale˝y wymieniç na nowà.
Wymiana baterii
23 CT200h OM76216E B 24/5/16 10:56 Page 501

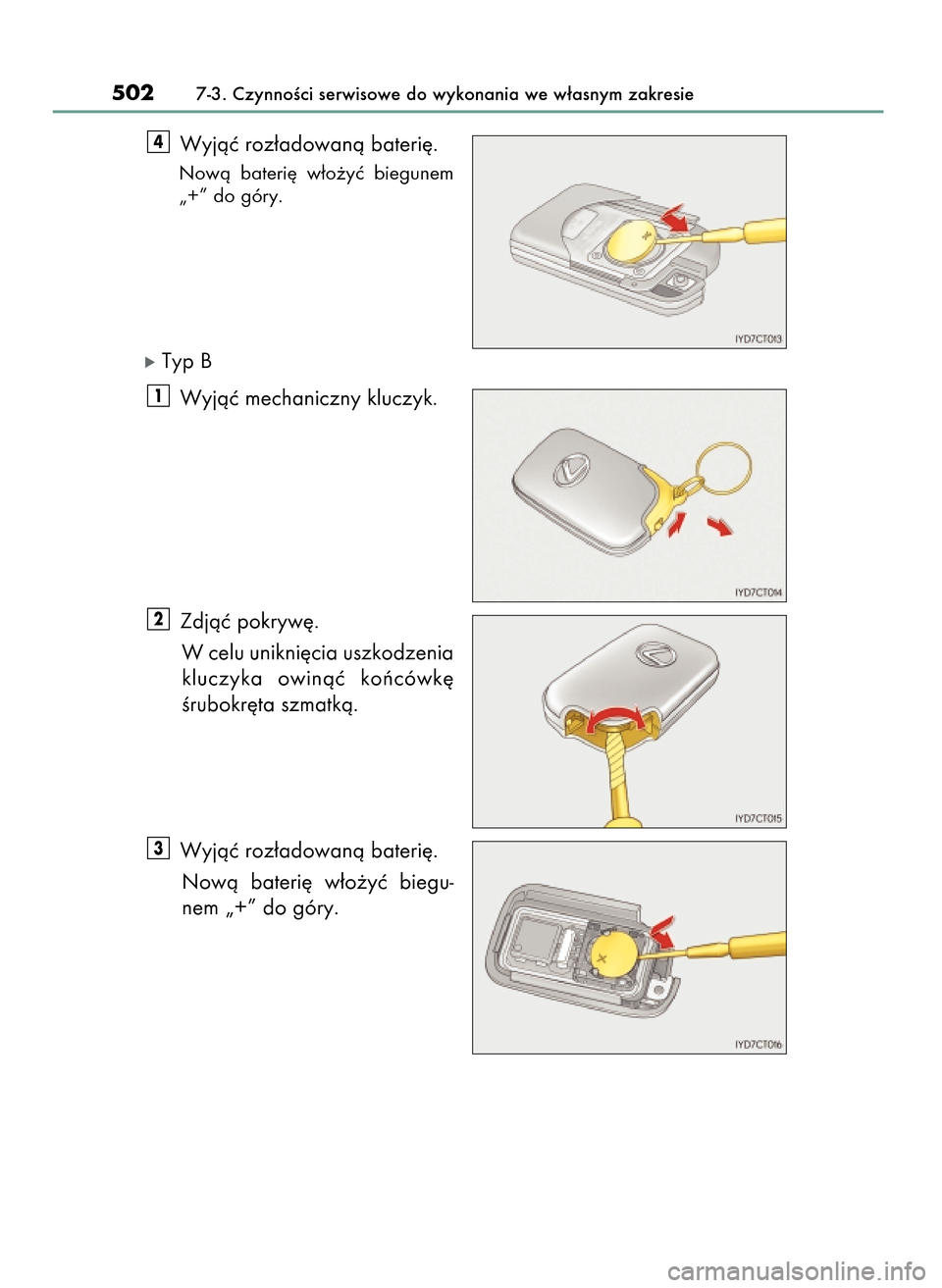

Wyjàç roz∏adowanà bateri´.
Nowà bateri´ w∏o˝yç biegunem
„+” do góry.
óTyp B
Wyjàç mechaniczny kluczyk.
Zdjàç pokryw´.
W celu unikni´cia uszkodzenia
kluczyka owinàç koƒcówk´
Êrubokr´ta szmatkà.
Wyjàç roz∏adowanà bateri´.
Nowà bateri´ w∏o˝yç biegu-
nem „+” do góry.
3
2
1
4
5027-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
23 CT200h OM76216E B 24/5/16 10:56 Page 502

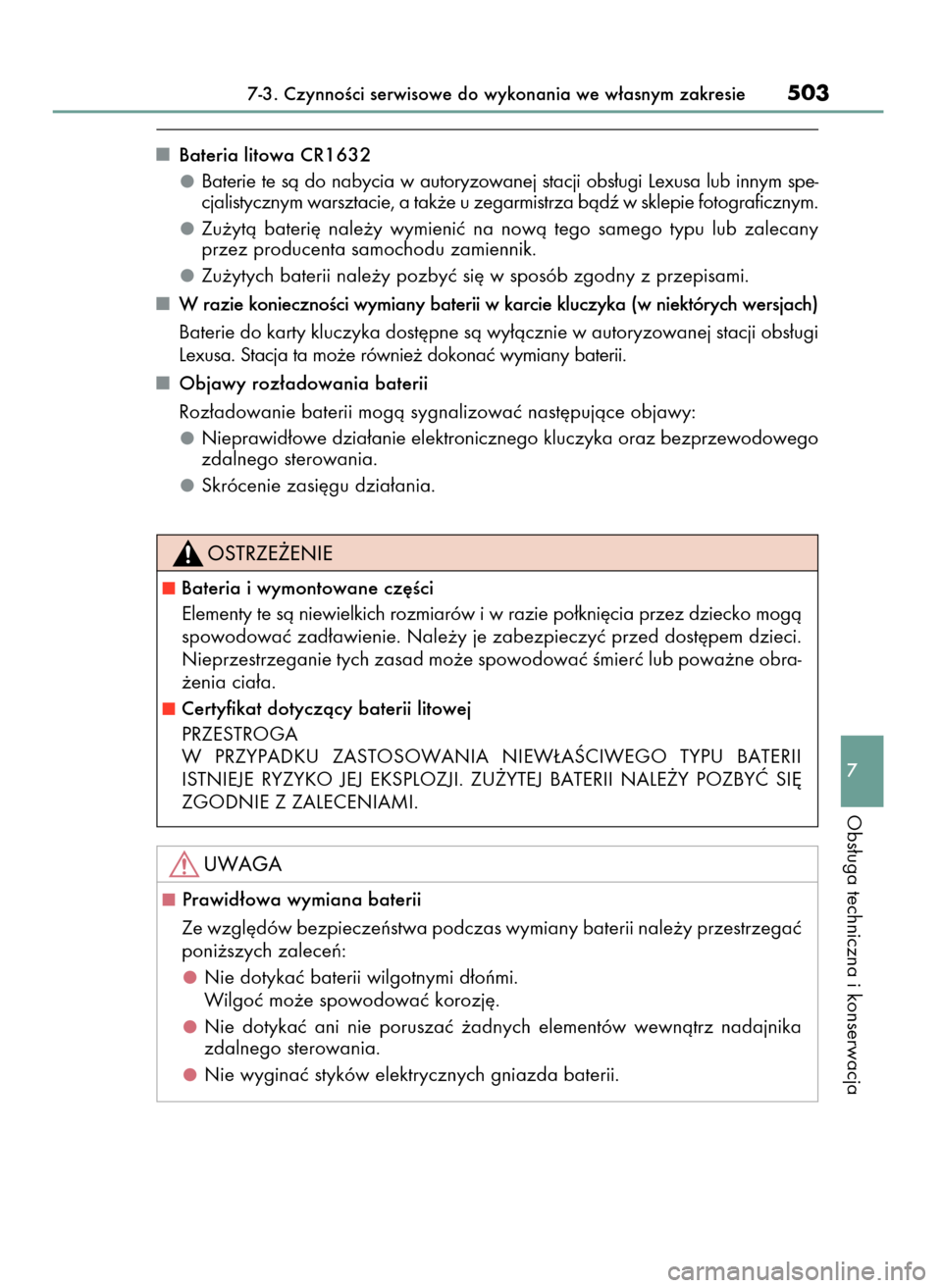

Bateria litowa CR1632
Baterie te sà do nabycia w autoryzowanej stacji obs∏ugi Lexusa lub innym spe-
cjalistycznym warsztacie, a tak˝e u zegarmistrza bàdê w sklepie fotograficznym.
Zu˝ytà bateri´ nale˝y wymieniç na nowà tego samego typu lub zalecany
przez producenta samochodu zamiennik.
Zu˝ytych baterii nale˝y pozbyç si´ w sposób zgodny z przepisami.
W razie koniecznoÊci wymiany baterii w karcie kluczyka (w niektórych wersjach)
Baterie do karty kluczyka dost´pne sà wy∏àcznie w autoryzowanej stacji obs∏ugi
Lexusa. Stacja ta mo˝e równie˝ dokonaç wymiany baterii.
Objawy roz∏adowania baterii
Roz∏adowanie baterii mogà sygnalizowaç nast´pujàce objawy:
Nieprawid∏owe dzia∏anie elektronicznego kluczyka oraz bezprzewodowego
zdalnego sterowania.
Skrócenie zasi´gu dzia∏ania.
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie503
7
Obs∏uga techniczna i konserwacja
Bateria i wymontowane cz´Êci
Elementy te sà niewielkich rozmiarów i w razie po∏kni´cia przez dziecko mogà
spowodowaç zad∏awienie. Nale˝y je zabezpieczyç przed dost´pem dzieci.
Nieprzestrzeganie tych zasad mo˝e spowodowaç Êmierç lub powa˝ne obra-
˝enia cia∏a.
Certyfikat dotyczàcy baterii litowej
PRZESTROGA
W PRZYPADKU ZASTOSOWANIA NIEW¸AÂCIWEGO TYPU BATERII
ISTNIEJE RYZYKO JEJ EKSPLOZJI. ZU˚YTEJ BATERII NALE˚Y POZBYå SI¢
ZGODNIE Z ZALECENIAMI.
Prawid∏owa wymiana baterii
Ze wzgl´dów bezpieczeƒstwa podczas wymiany baterii nale˝y przestrzegaç
poni˝szych zaleceƒ:
Nie dotykaç baterii wilgotnymi d∏oƒmi.
Wilgoç mo˝e spowodowaç korozj´.
Nie dotykaç ani nie poruszaç ˝adnych elementów wewnàtrz nadajnika
zdalnego sterowania.
Nie wyginaç styków elektrycznych gniazda baterii.
23 CT200h OM76216E B 24/5/16 10:56 Page 503

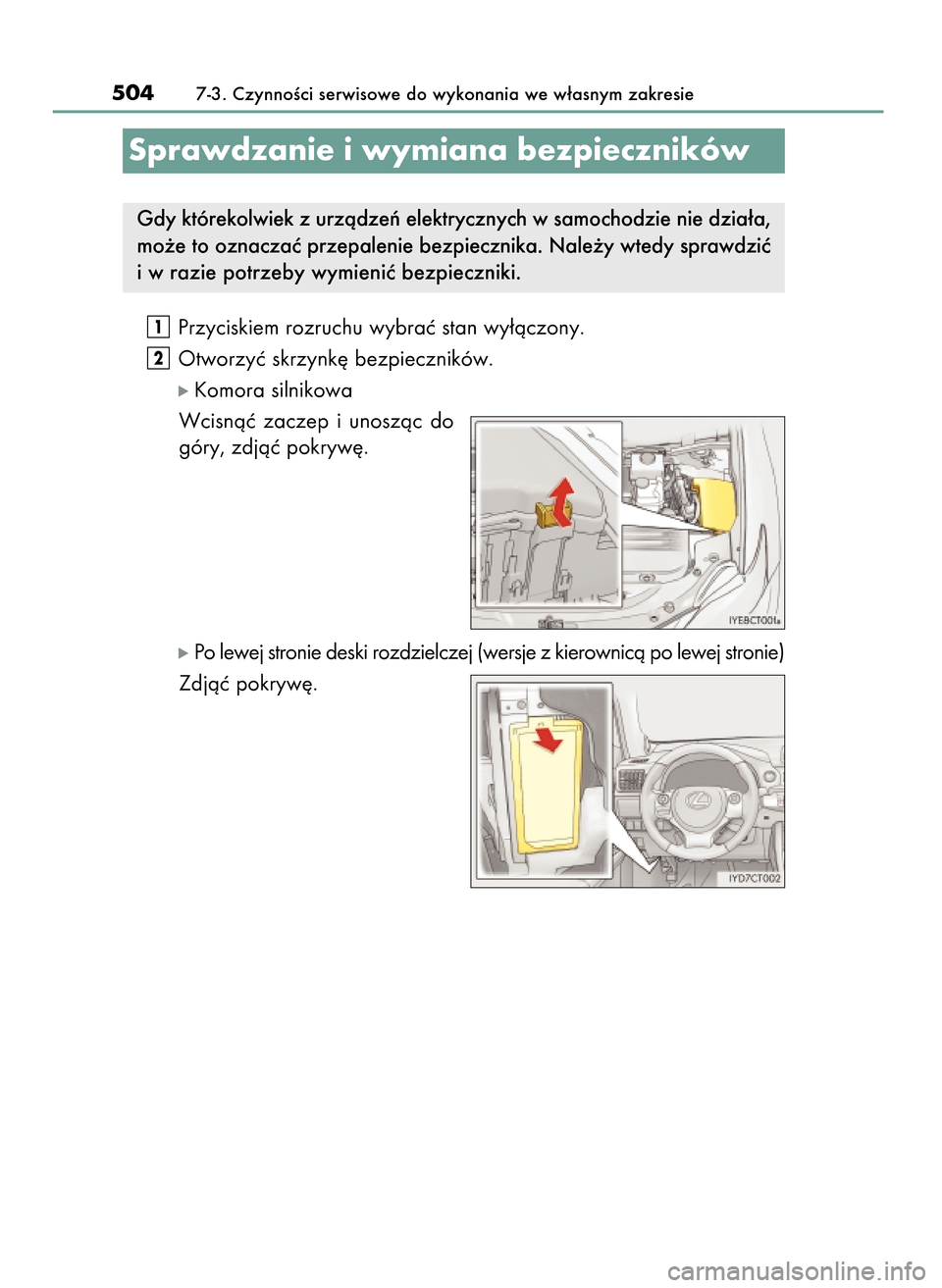

Przyciskiem rozruchu wybraç stan wy∏àczony.
Otworzyç skrzynk´ bezpieczników.
ó Komora silnikowa
Wcisnàç zaczep i unoszàc do
góry, zdjàç pokryw´.
ó Po lewej stronie deski rozdzielczej (wersje z kierownicà po lewej stronie)
Zdjàç pokryw´.
2
1
5047-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Sprawdzanie i wymiana bezpieczników
Gdy którekolwiek z urzàdzeƒ elektrycznych w samochodzie nie dzia∏a,
mo˝e to oznaczaç przepalenie bezpiecznika. Nale˝y wtedy sprawdziç
i w razie potrzeby wymieniç bezpieczniki.
23 CT200h OM76216E B 24/5/16 10:56 Page 504
