2017 Lexus CT200h Instrukcja Obsługi (in Polish)

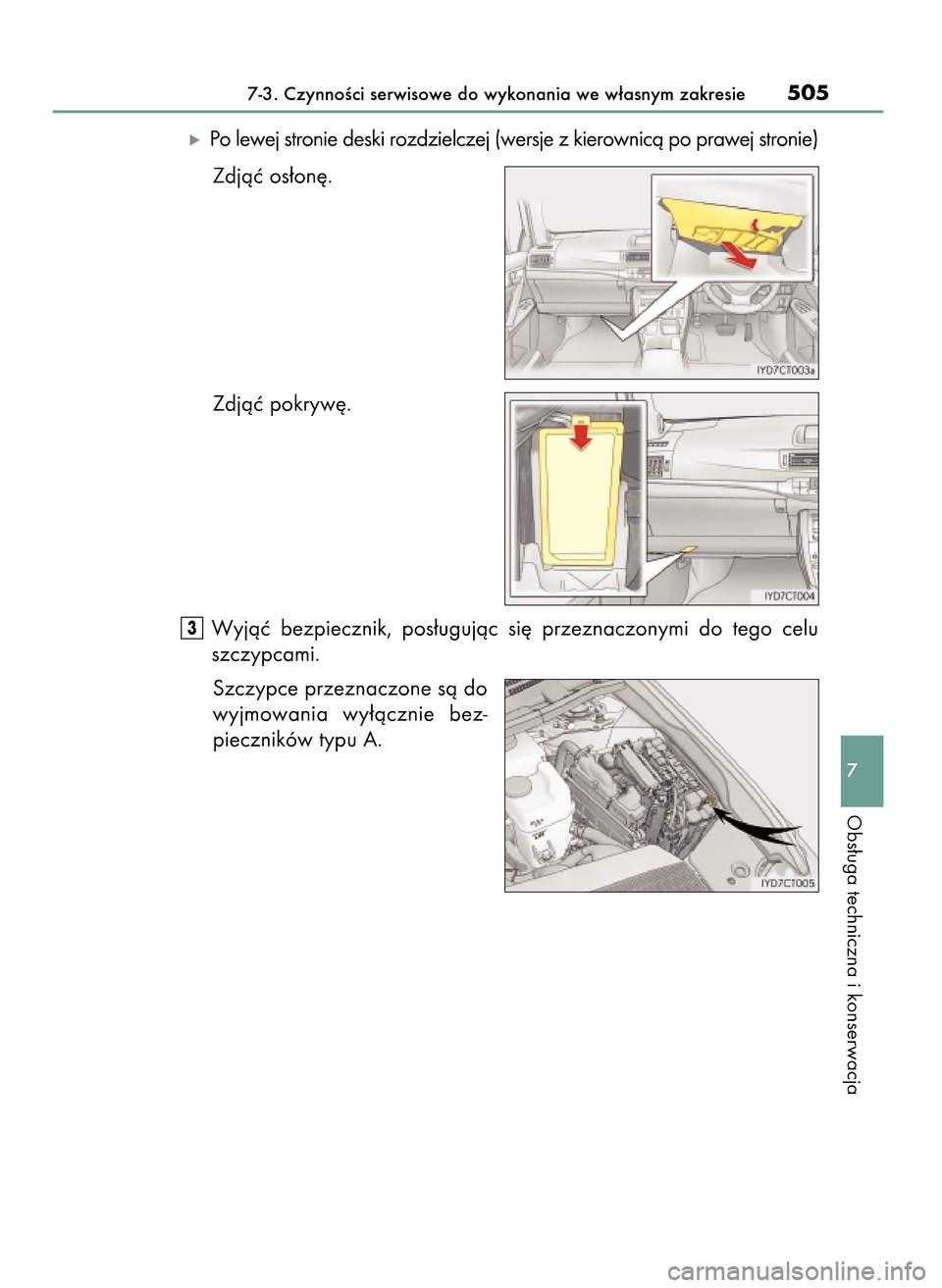

ó Po lewej stronie deski rozdzielczej (wersje z kierownicà po prawej stronie)
Zdjàç os∏on´.
Zdjàç pokryw´.
Wyjàç bezpiecznik, pos∏ugujàc si´ przeznaczonymi do tego celu
szczypcami.
Szczypce przeznaczone sà do
wyjmowania wy∏àcznie bez-
pieczników typu A.
3
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie505
7
Obs∏uga techniczna i konserwacja
23 CT200h OM76216E B 24/5/16 10:56 Page 505

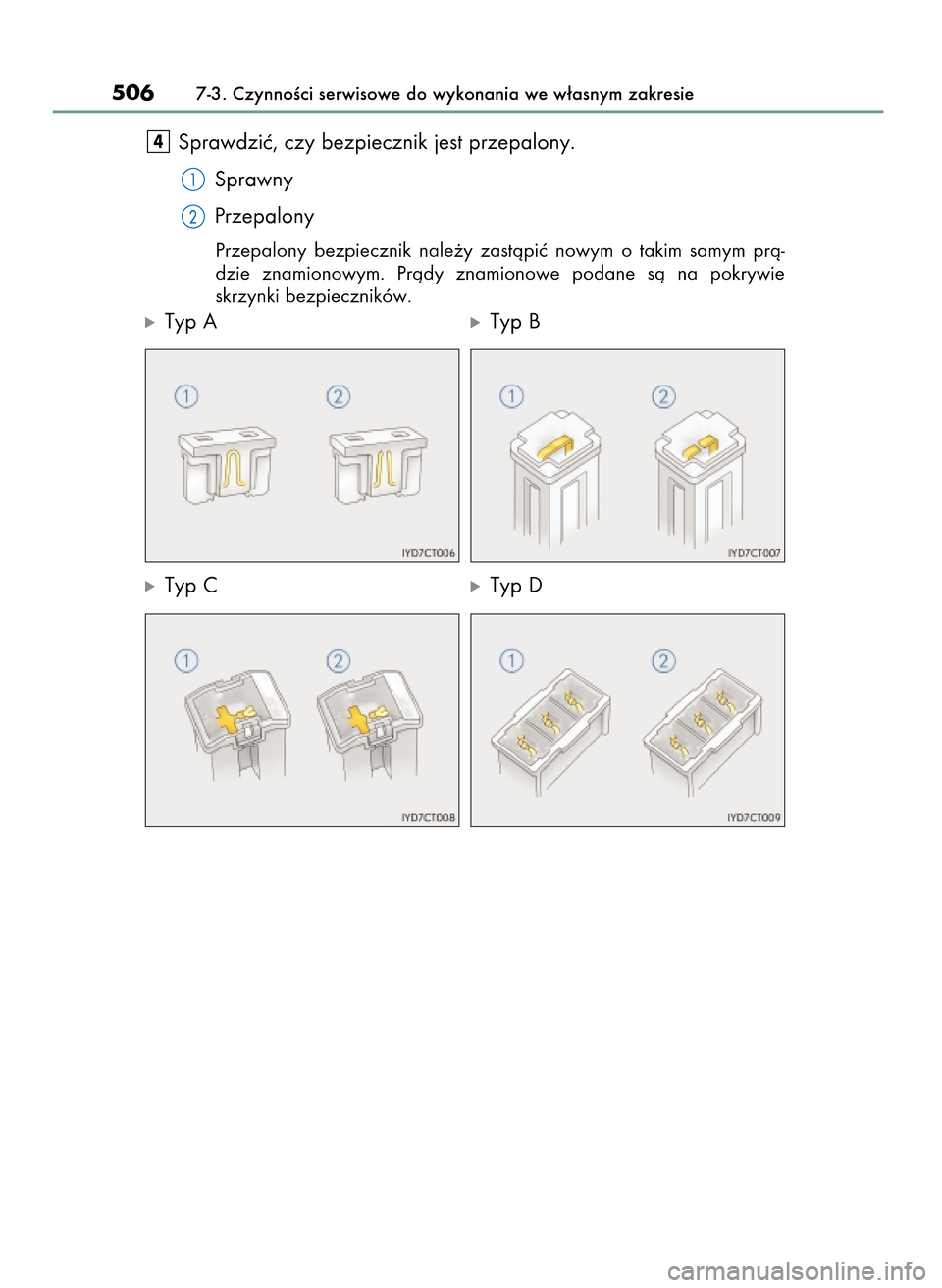

Sprawdziç, czy bezpiecznik jest przepalony.
Sprawny
Przepalony
Przepalony bezpiecznik nale˝y zastàpiç nowym o takim samym prà-
dzie znamionowym. Pràdy znamionowe podane sà na pokrywie
skrzynki bezpieczników.
ó Typ Aó Typ B
ó Typ Có Typ D
4
5067-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
23 CT200h OM76216E B 24/5/16 10:56 Page 506

Po wymianie bezpiecznika
Je˝eli mimo wymiany bezpiecznika dane Êwiat∏a nadal nie dzia∏ajà, konieczna
mo˝e byç wymiana ˝arówki. (
S. 508)
Je˝eli nowy bezpiecznik w krótkim czasie ponownie ulegnie przepaleniu, na-
le˝y zleciç autoryzowanej stacji obs∏ugi Lexusa lub innemu specjalistycznemu
warsztatowi sprawdzenie samochodu.
W razie przecià˝enia obwodu elektrycznego
Bezpieczniki zosta∏y dobrane tak, aby ulega∏y przepaleniu, zanim dojdzie do
uszkodzenia przewodów elektrycznych.
W razie koniecznoÊci wymiany ˝arówek
Zalecane jest stosowanie oryginalnych produktów marki Lexus przeznaczonych
do tego samochodu. Poniewa˝ niektóre ˝arówki w∏àczone sà w obwody wypo-
sa˝one w zabezpieczenia przed przecià˝eniem, produkty nieoryginalne lub
nieprzeznaczone do tego samochodu mogà okazaç si´ nieodpowiednie.
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie507
7
Obs∏uga techniczna i konserwacja
W celu unikni´cia ryzyka awarii i po˝aru samochodu
Nale˝y przestrzegaç podanych zaleceƒ.
Nieprzestrzeganie ich mo˝e doprowadziç do uszkodzeƒ samochodu, po˝aru
i odniesienia obra˝eƒ cia∏a.
Nie wolno stosowaç bezpieczników o wy˝szym ni˝ nominalny pràdzie zna-
mionowym ani zast´powaç bezpiecznika jakimkolwiek innym przedmiotem.
Nale˝y zawsze stosowaç oryginalne bezpieczniki marki Lexus lub odpo-
wiedniej jakoÊci zamienniki.
Nie wolno zast´powaç bezpiecznika drutem, nawet tymczasowo.
Nie wolno modyfikowaç bezpieczników ani skrzynki bezpieczników.
Skrzynka bezpieczników w pobli˝u sterownika mocy
Nigdy nie wolno sprawdzaç ani wymieniaç bezpieczników w pobli˝u sterow-
nika mocy, poniewa˝ w pobli˝u skrzynki bezpieczników znajdujà si´ cz´Êci
i przewody pod wysokim napi´ciem.
Mo˝e to spowodowaç pora˝enie pràdem, gro˝àce Êmiercià lub powa˝nymi
obra˝eniami cia∏a.
Przed wymianà bezpiecznika
W przypadku stwierdzenia przecià˝enia instalacji elektrycznej jak najszybciej
nale˝y zleciç autoryzowanej stacji obs∏ugi Lexusa lub innemu specjalistycznemu
warsztatowi ustalenie i usuni´cie usterki.
23 CT200h OM76216E B 24/5/16 10:56 Page 507

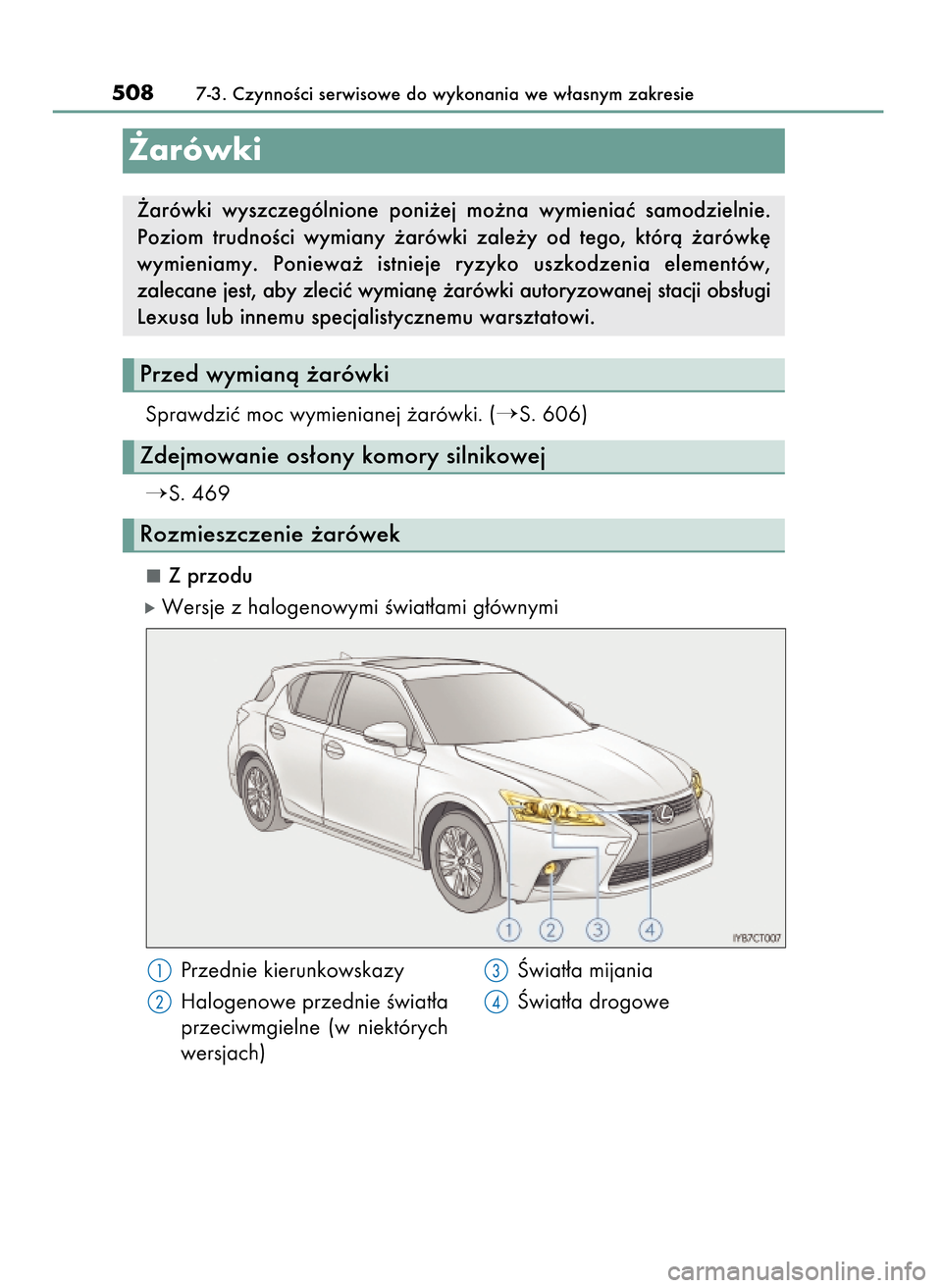

Sprawdziç moc wymienianej ˝arówki. (S. 606)
S. 469
Z przodu
óWersje z halogenowymi Êwiat∏ami g∏ównymi
5087-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Rozmieszczenie ˝arówek
˚arówki
Przed wymianà ˝arówki
Zdejmowanie os∏ony komory silnikowej
˚arówki wyszczególnione poni˝ej mo˝na wymieniaç samodzielnie.
Poziom trudnoÊci wymiany ˝arówki zale˝y od tego, którà ˝arówk´
wymieniamy. Poniewa˝ istnieje ryzyko uszkodzenia elementów,
zalecane jest, aby zleciç wymian´ ˝arówki autoryzowanej stacji obs∏ugi
Lexusa lub innemu specjalistycznemu warsztatowi.
Przednie kierunkowskazy
Halogenowe przednie Êwiat∏a
przeciwmgielne (w niektórych
wersjach)Âwiat∏a mijania
Âwiat∏a drogowe
23 CT200h OM76216E B 24/5/16 10:56 Page 508

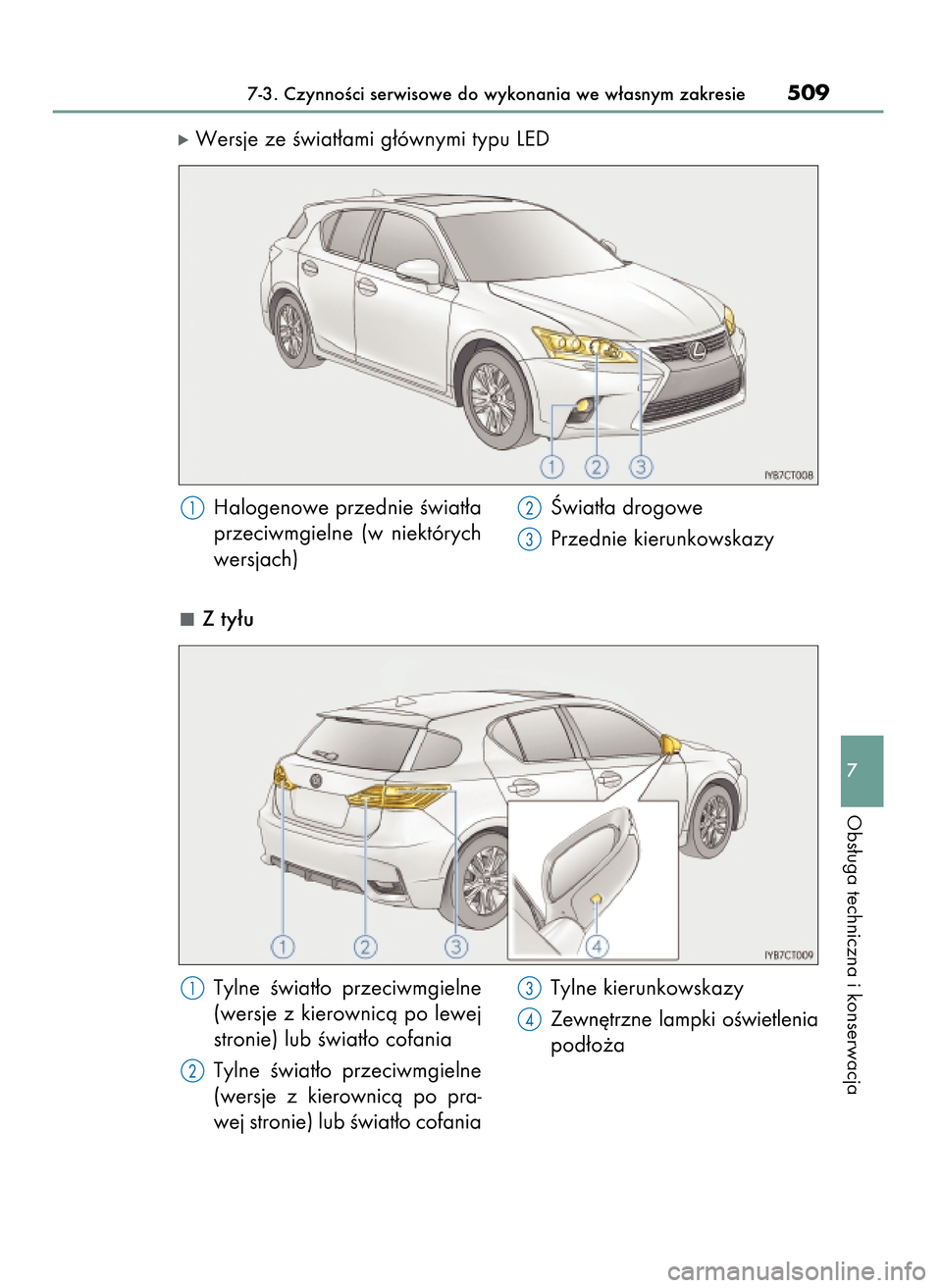

óWersje ze Êwiat∏ami g∏ównymi typu LED
Z ty∏u
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie509
7
Obs∏uga techniczna i konserwacja
Halogenowe przednie Êwiat∏a
przeciwmgielne (w niektórych
wersjach)Âwiat∏a drogowe
Przednie kierunkowskazy
Tylne Êwiat∏o przeciwmgielne
(wersje z kierownicà po lewej
stronie) lub Êwiat∏o cofania
Tylne Êwiat∏o przeciwmgielne
(wersje z kierownicà po pra-
wej stronie) lub Êwiat∏o cofaniaTylne kierunkowskazy
Zewn´trzne lampki oÊwietlenia
pod∏o˝a
23 CT200h OM76216E B 24/5/16 10:56 Page 509

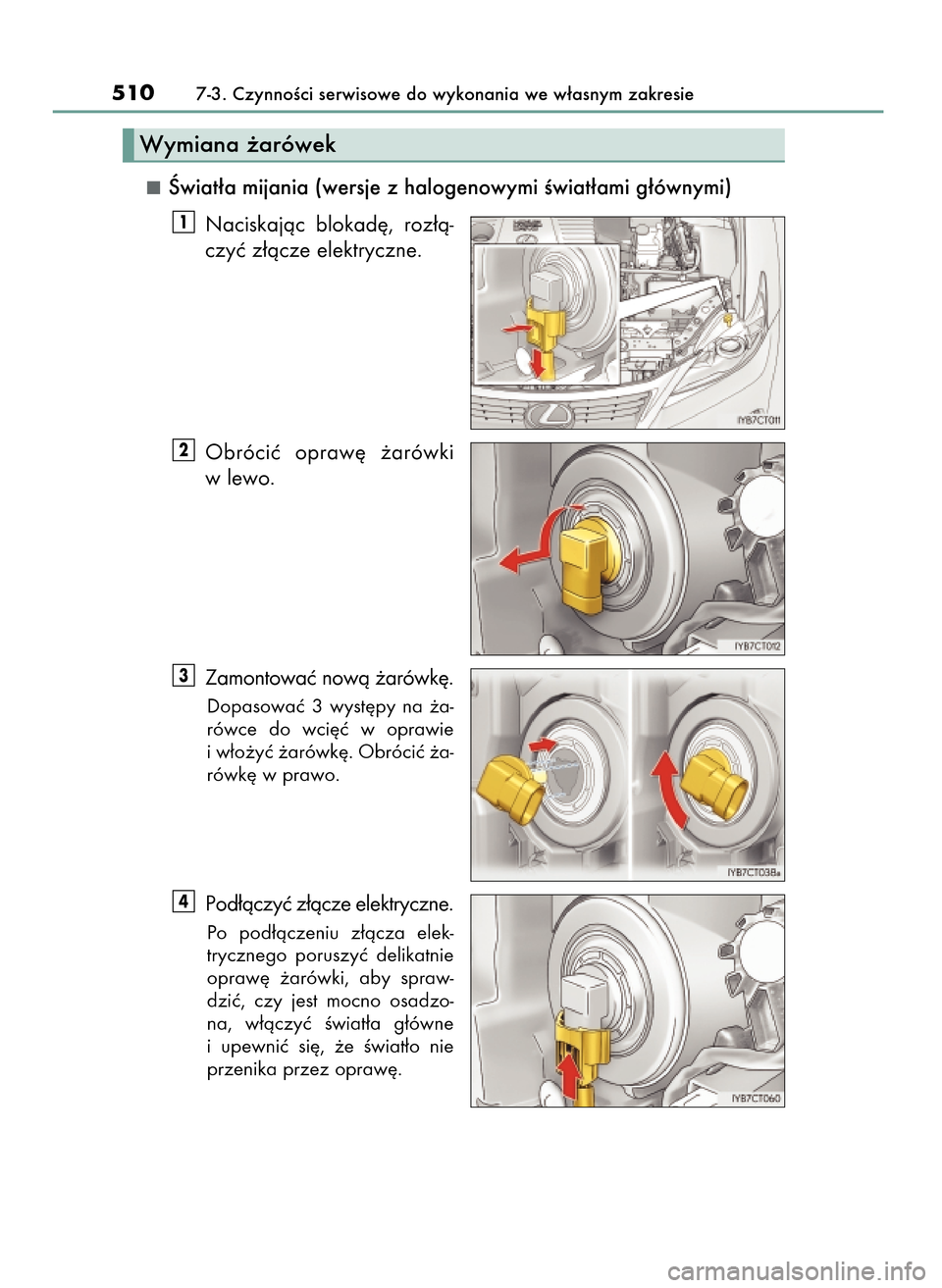

Âwiat∏a mijania (wersje z halogenowymi Êwiat∏ami g∏ównymi)
Naciskajàc blokad´, roz∏à-
czyç z∏àcze elektryczne.
Obróciç opraw´ ˝arówki
w lewo.
Zamontowaç nowà ˝arówk´.
Dopasowaç 3 wyst´py na ˝a-
rówce do wci´ç w oprawie
i w∏o˝yç ˝arówk´. Obróciç ˝a-
rówk´ w prawo.
Pod∏àczyç z∏àcze elektryczne.
Po pod∏àczeniu z∏àcza elek-
trycznego poruszyç delikatnie
opraw´ ˝arówki, aby spraw-
dziç, czy jest mocno osadzo-
na, w∏àczyç Êwiat∏a g∏ówne
i upewniç si´, ˝e Êwiat∏o nie
przenika przez opraw´.
4
3
2
1
5107-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Wymiana ˝arówek
23 CT200h OM76216E B 24/5/16 10:56 Page 510

Âwiat∏a drogowe (wersje z halogenowymi Êwiat∏ami g∏ównymi)
Tylko prawa strona: Przesu-
nàç wlew zbiorniczka p∏ynu
do spryskiwaczy.
Naciskajàc blokad´, roz∏à-
czyç z∏àcze elektryczne.
Obróciç opraw´ ˝arówki
w lewo.
Zamontowaç nowà ˝arówk´.
Dopasowaç 3 wyst´py na ˝a-
rówce do wci´ç w oprawie
i w∏o˝yç ˝arówk´. Obróciç ˝a-
rówk´ w prawo.
4
3
2
1
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie511
7
Obs∏uga techniczna i konserwacja
23 CT200h OM76216E B 24/5/16 10:57 Page 511

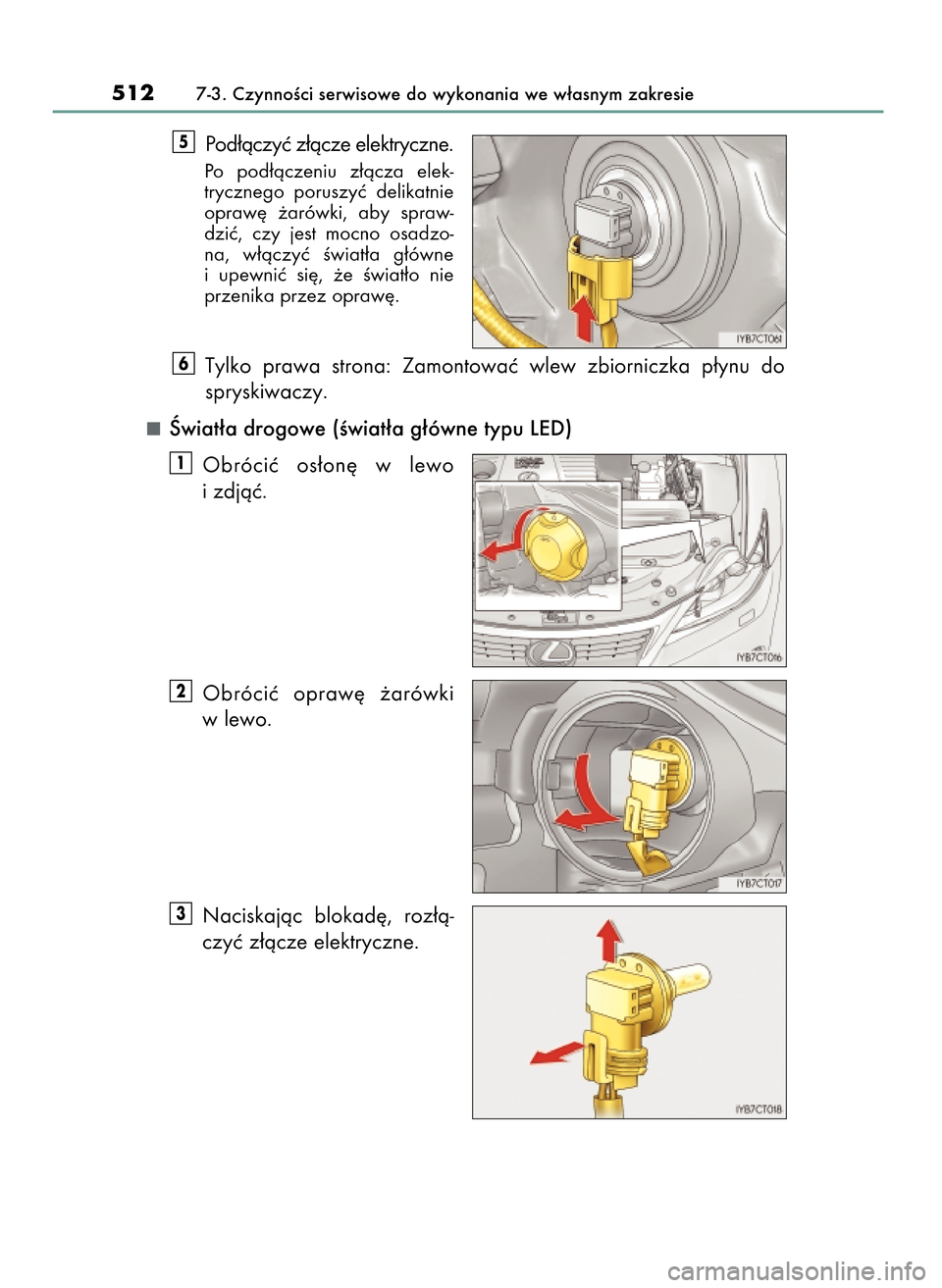

Pod∏àczyç z∏àcze elektryczne.
Po pod∏àczeniu z∏àcza elek-
trycznego poruszyç delikatnie
opraw´ ˝arówki, aby spraw-
dziç, czy jest mocno osadzo-
na, w∏àczyç Êwiat∏a g∏ówne
i upewniç si´, ˝e Êwiat∏o nie
przenika przez opraw´.
Tylko prawa strona: Zamontowaç wlew zbiorniczka p∏ynu do
spryskiwaczy.
Âwiat∏a drogowe (Êwiat∏a g∏ówne typu LED)
Obróciç os∏on´ w lewo
i zdjàç.
Obróciç opraw´ ˝arówki
w lewo.
Naciskajàc blokad´, roz∏à-
czyç z∏àcze elektryczne.
3
2
1
6
5
5127-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
23 CT200h OM76216E B 24/5/16 10:57 Page 512
