2017 Lexus CT200h Instrukcja Obsługi (in Polish)

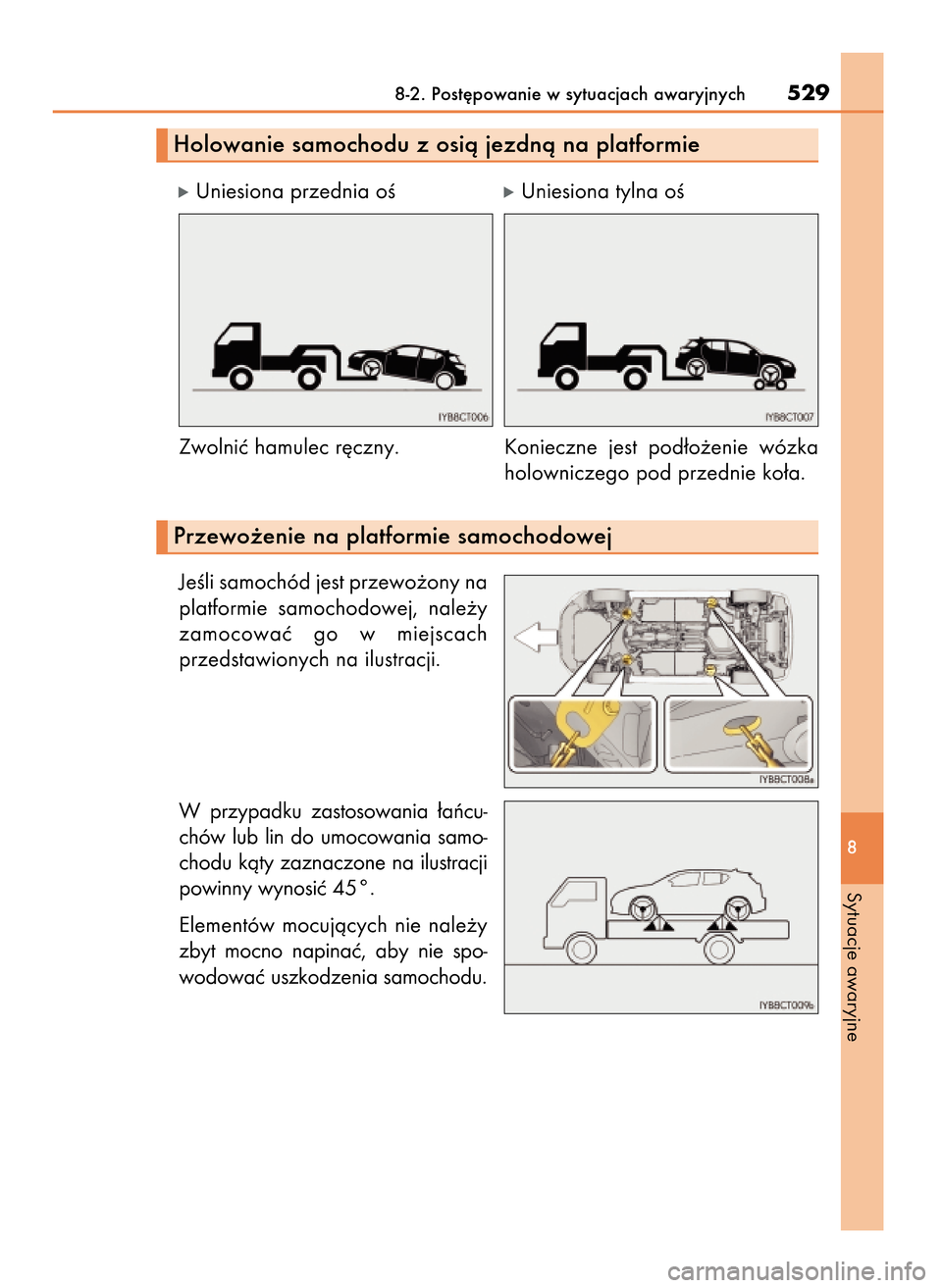

JeÊli samochód jest przewo˝ony na
platformie samochodowej, nale˝y
zamocowaç go w miejscach
przedstawionych na ilustracji.
W przypadku zastosowania ∏aƒcu-
chów lub lin do umocowania samo-
chodu kàty zaznaczone na ilustracji
powinny wynosiç 45°.
Elementów mocujàcych nie nale˝y
zbyt mocno napinaç, aby nie spo-
wodowaç uszkodzenia samochodu.
8-2. Post´powanie w sytuacjach awaryjnych529
8
Sytuacje awaryjne
Holowanie samochodu z osià jezdnà na platformie
óUniesiona przednia oÊ
Zwolniç hamulec r´czny.óUniesiona tylna oÊ
Konieczne jest pod∏o˝enie wózka
holowniczego pod przednie ko∏a.
Przewo˝enie na platformie samochodowej
23 CT200h OM76216E B 24/5/16 10:57 Page 529

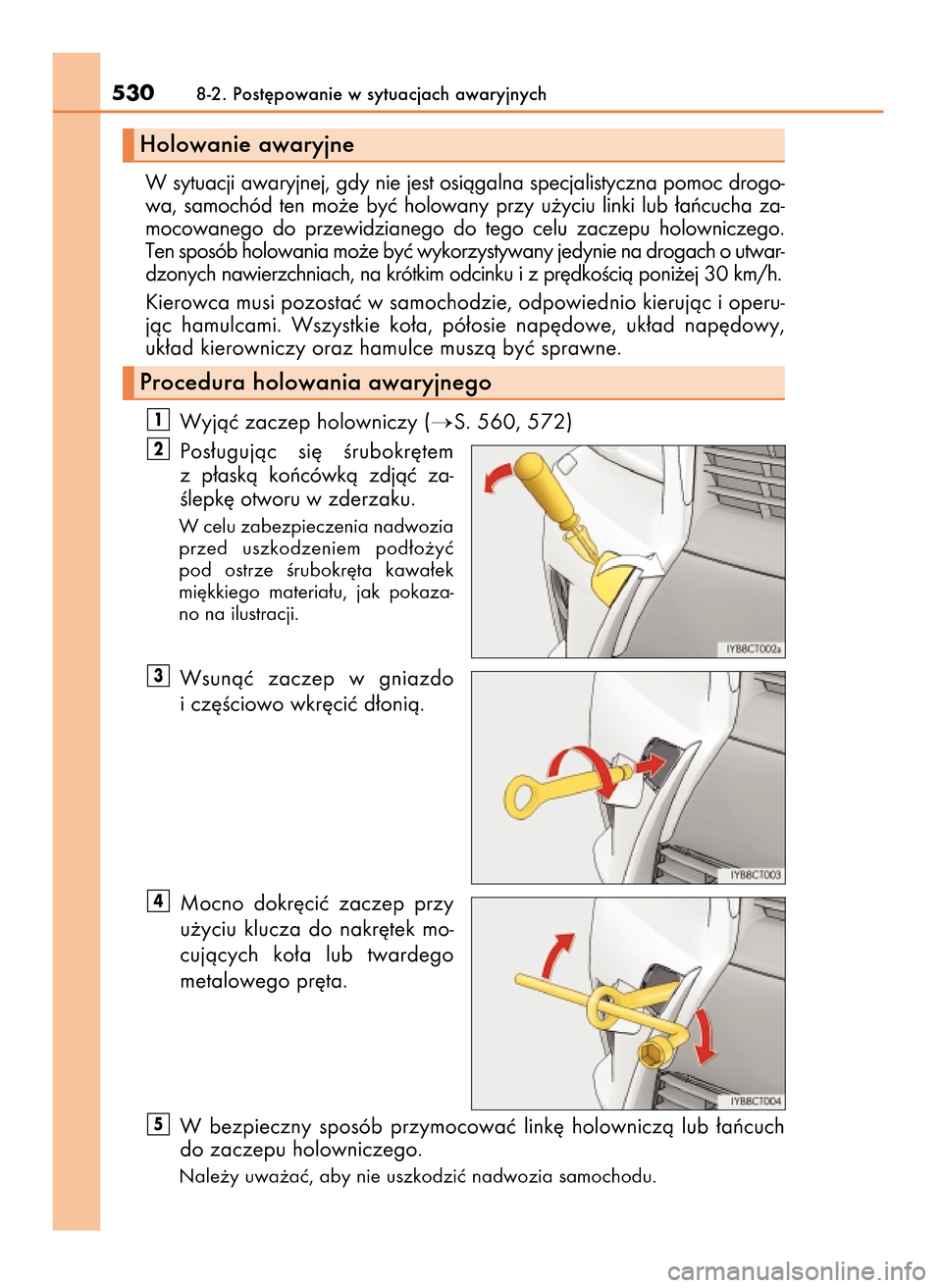

W sytuacji awaryjnej, gdy nie jest osiàgalna specjalistyczna pomoc drogo-
wa, samochód ten mo˝e byç holowany przy u˝yciu linki lub ∏aƒcucha za-
mocowanego do przewidzianego do tego celu zaczepu holowniczego.
Ten sposób holowania mo˝e byç wykorzystywany jedynie na drogach o utwar-
dzonych nawierzchniach, na krótkim odcinku i z pr´dkoÊcià poni˝ej 30 km/h.
Kierowca musi pozostaç w samochodzie, odpowiednio kierujàc i operu-
jàc hamulcami. Wszystkie ko∏a, pó∏osie nap´dowe, uk∏ad nap´dowy,
uk∏ad kierowniczy oraz hamulce muszà byç sprawne.
Wyjàç zaczep holowniczy (
S. 560, 572)
Pos∏ugujàc si´ Êrubokr´tem
z p∏askà koƒcówkà zdjàç za-
Êlepk´ otworu wzderzaku.
W celu zabezpieczenia nadwozia
przed uszkodzeniem pod∏o˝yç
pod ostrze Êrubokr´ta kawa∏ek
mi´kkiego materia∏u, jak pokaza-
no na ilustracji.
Wsunàç zaczep w gniazdo
i cz´Êciowo wkr´ciç d∏onià.
Mocno dokr´ciç zaczep przy
u˝yciu klucza do nakr´tek mo-
cujàcych ko∏a lub twardego
metalowego pr´ta.
W bezpieczny sposób przymocowaç link´ holowniczà lub ∏aƒcuch
do zaczepu holowniczego.
Nale˝y uwa˝aç, aby nie uszkodziç nadwozia samochodu.
5
4
3
2
1
5308-2. Post´powanie w sytuacjach awaryjnych
Holowanie awaryjne
Procedura holowania awaryjnego
23 CT200h OM76216E B 24/5/16 10:57 Page 530

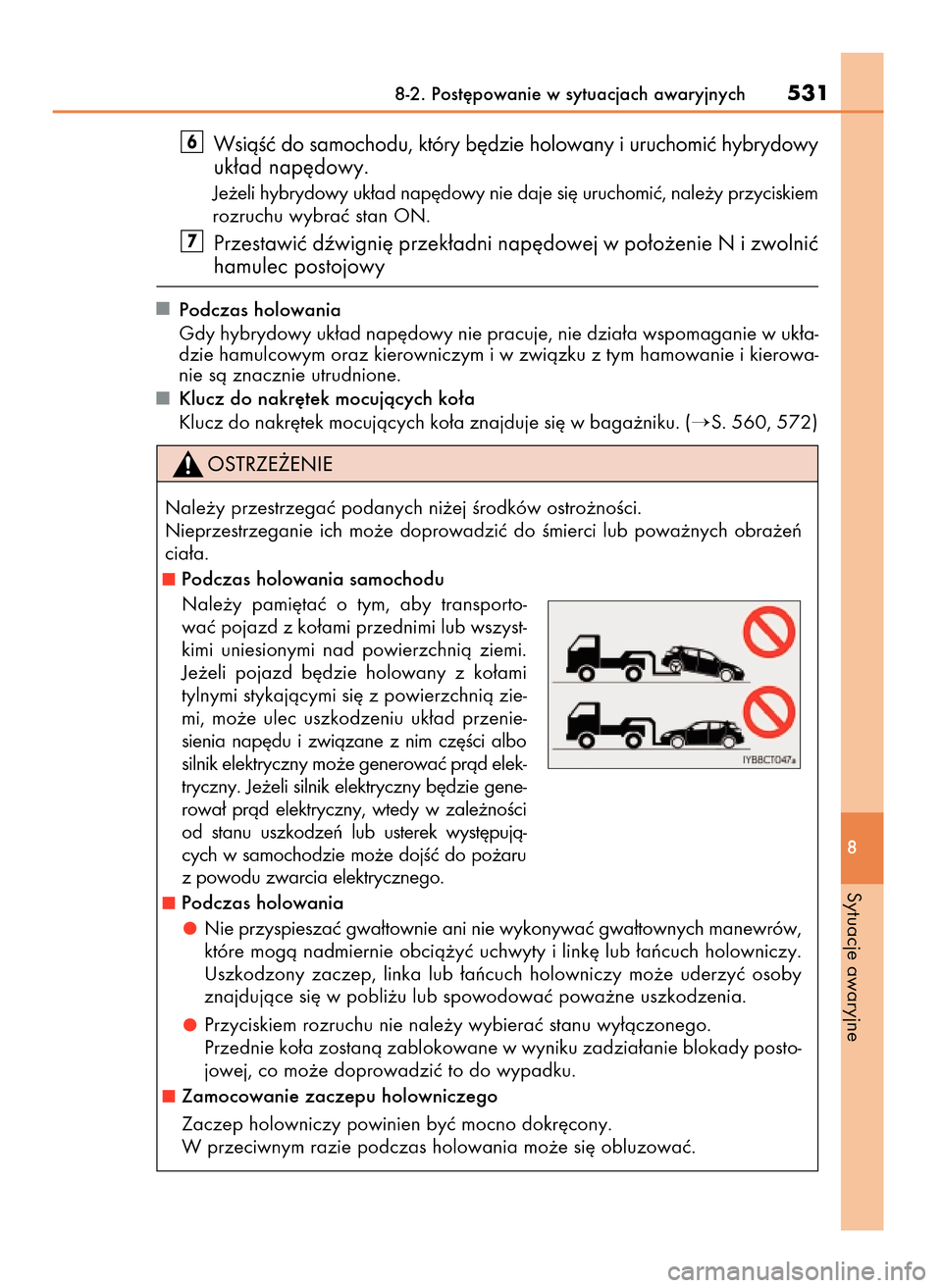

WsiàÊç do samochodu, który b´dzie holowany i uruchomiç hybrydowy
uk∏ad nap´dowy.
Je˝eli hybrydowy uk∏ad nap´dowy nie daje si´ uruchomiç, nale˝y przyciskiem
rozruchu wybraç stan ON.
Przestawiç dêwigni´ przek∏adni nap´dowej w po∏o˝enie N i zwolniç
hamulec postojowy
Podczas holowania
Gdy hybrydowy uk∏ad nap´dowy nie pracuje, nie dzia∏a wspomaganie w uk∏a-
dzie hamulcowym oraz kierowniczym i w zwiàzku z tym hamowanie i kierowa-
nie sà znacznie utrudnione.
Klucz do nakr´tek mocujàcych ko∏a
Klucz do nakr´tek mocujàcych ko∏a znajduje si´ w baga˝niku. (
S. 560, 572)
7
6
8-2. Post´powanie w sytuacjach awaryjnych531
8
Sytuacje awaryjne
Nale˝y przestrzegaç podanych ni˝ej Êrodków ostro˝noÊci.
Nieprzestrzeganie ich mo˝e doprowadziç do Êmierci lub powa˝nych obra˝eƒ
cia∏a.
Podczas holowania samochodu
Nale˝y pami´taç o tym, aby transporto-
waç pojazd z ko∏ami przednimi lub wszyst-
kimi uniesionymi nad powierzchnià ziemi.
Je˝eli pojazd b´dzie holowany z ko∏ami
tylnymi stykajàcymi si´ z powierzchnià zie-
mi, mo˝e ulec uszkodzeniu uk∏ad przenie-
sienia nap´du i zwiàzane z nim cz´Êci albo
silnik elektryczny mo˝e generowaç pràd elek-
tryczny. Je˝eli silnik elektryczny b´dzie gene-
rowa∏ pràd elektryczny, wtedy w zale˝noÊci
od stanu uszkodzeƒ lub usterek wyst´pujà-
cych w samochodzie mo˝e dojÊç do po˝aru
z powodu zwarcia elektrycznego.
Podczas holowania
Nie przyspieszaç gwa∏townie ani nie wykonywaç gwa∏townych manewrów,
które mogà nadmiernie obcià˝yç uchwyty i link´ lub ∏aƒcuch holowniczy.
Uszkodzony zaczep, linka lub ∏aƒcuch holowniczy mo˝e uderzyç osoby
znajdujàce si´ w pobli˝u lub spowodowaç powa˝ne uszkodzenia.
Przyciskiem rozruchu nie nale˝y wybieraç stanu wy∏àczonego.
Przednie ko∏a zostanà zablokowane w wyniku zadzia∏anie blokady posto-
jowej, co mo˝e doprowadziç to do wypadku.
Zamocowanie zaczepu holowniczego
Zaczep holowniczy powinien byç mocno dokr´cony.
W przeciwnym razie podczas holowania mo˝e si´ obluzowaç.
23 CT200h OM76216E B 24/5/16 10:57 Page 531

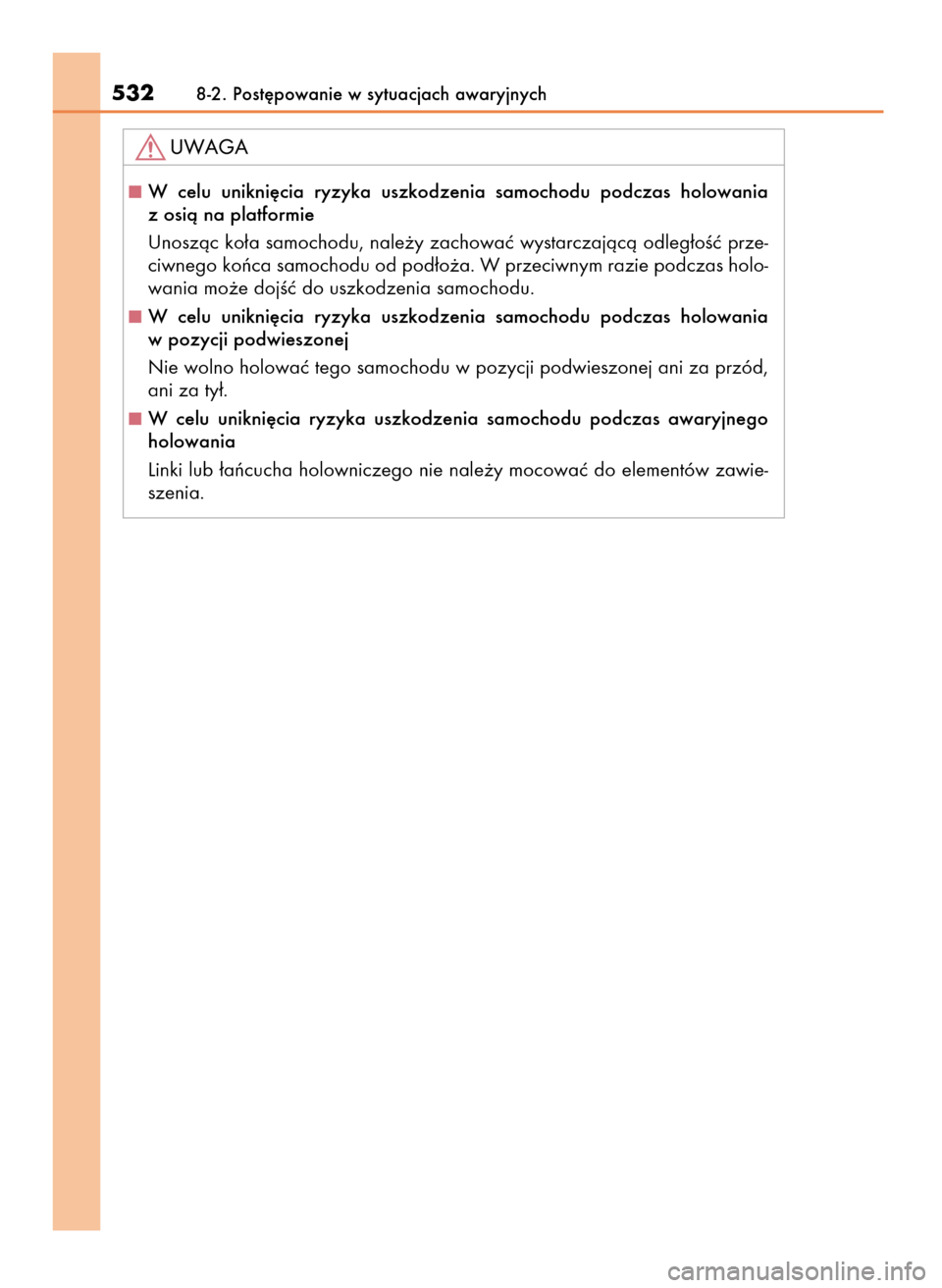

5328-2. Post´powanie w sytuacjach awaryjnych
W celu unikni´cia ryzyka uszkodzenia samochodu podczas holowania
z osià na platformie
Unoszàc ko∏a samochodu, nale˝y zachowaç wystarczajàcà odleg∏oÊç prze-
ciwnego koƒca samochodu od pod∏o˝a. W przeciwnym razie podczas holo-
wania mo˝e dojÊç do uszkodzenia samochodu.
W celu unikni´cia ryzyka uszkodzenia samochodu podczas holowania
w pozycji podwieszonej
Nie wolno holowaç tego samochodu w pozycji podwieszonej ani za przód,
ani za ty∏.
W celu unikni´cia ryzyka uszkodzenia samochodu podczas awaryjnego
holowania
Linki lub ∏aƒcucha holowniczego nie nale˝y mocowaç do elementów zawie-
szenia.
23 CT200h OM76216E B 24/5/16 10:57 Page 532

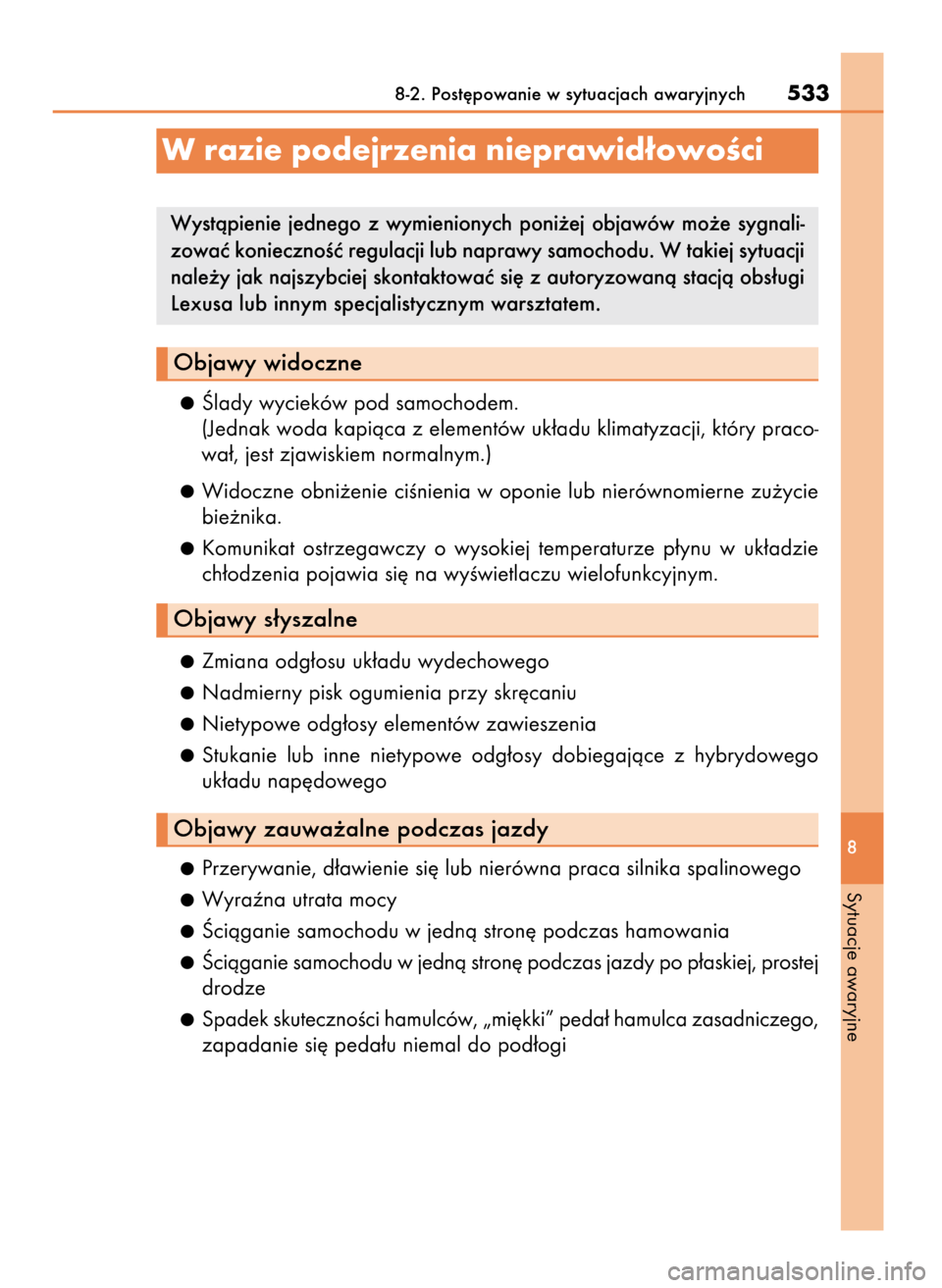

Âlady wycieków pod samochodem.
(Jednak woda kapiàca z elementów uk∏adu klimatyzacji, który praco-
wa∏, jest zjawiskiem normalnym.)
Widoczne obni˝enie ciÊnienia w oponie lub nierównomierne zu˝ycie
bie˝nika.
Komunikat ostrzegawczy o wysokiej temperaturze p∏ynu w uk∏adzie
ch∏odzenia pojawia si´ na wyÊwietlaczu wielofunkcyjnym.
Zmiana odg∏osu uk∏adu wydechowego
Nadmierny pisk ogumienia przy skr´caniu
Nietypowe odg∏osy elementów zawieszenia
Stukanie lub inne nietypowe odg∏osy dobiegajàce z hybrydowego
uk∏adu nap´dowego
Przerywanie, d∏awienie si´ lub nierówna praca silnika spalinowego
Wyraêna utrata mocy
Âciàganie samochodu w jednà stron´ podczas hamowania
Âciàganie samochodu w jednà stron´ podczas jazdy po p∏askiej, prostej
drodze
Spadek skutecznoÊci hamulców, „mi´kki” peda∏ hamulca zasadniczego,
zapadanie si´ peda∏u niemal do pod∏ogi
8-2. Post´powanie w sytuacjach awaryjnych533
8
Sytuacje awaryjne
W razie podejrzenia nieprawid∏owoÊci
Objawy widoczne
Wystàpienie jednego z wymienionych poni˝ej objawów mo˝e sygnali-
zowaç koniecznoÊç regulacji lub naprawy samochodu. W takiej sytuacji
nale˝y jak najszybciej skontaktowaç si´ z autoryzowanà stacjà obs∏ugi
Lexusa lub innym specjalistycznym warsztatem.
Objawy s∏yszalne
Objawy zauwa˝alne podczas jazdy
23 CT200h OM76216E B 24/5/16 10:57 Page 533

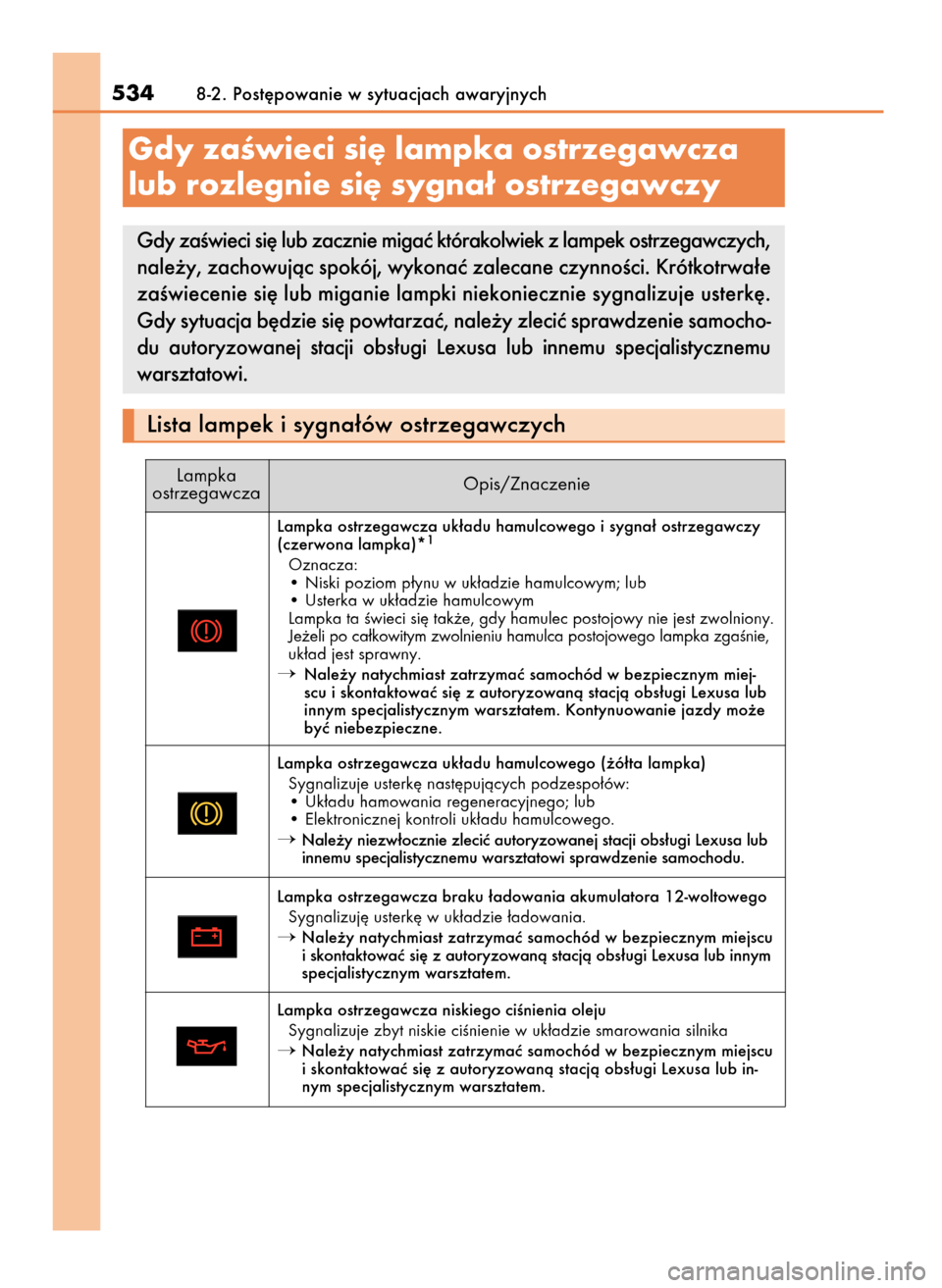

5348-2. Post´powanie w sytuacjach awaryjnych
Gdy zaÊwieci si´ lampka ostrzegawcza
lub rozlegnie si´ sygna∏ ostrzegawczy
Gdy zaÊwieci si´ lub zacznie migaç którakolwiek z lampek ostrzegawczych,
nale˝y, zachowujàc spokój, wykonaç zalecane czynnoÊci. Krótkotrwa∏e
zaÊwiecenie si´ lub miganie lampki niekoniecznie sygnalizuje usterk´.
Gdy sytuacja b´dzie si´ powtarzaç, nale˝y zleciç sprawdzenie samocho-
du autoryzowanej stacji obs∏ugi Lexusa lub innemu specjalistycznemu
warsztatowi.
Lampka
ostrzegawczaOpis/Znaczenie
Lampka ostrzegawcza uk∏adu hamulcowego i sygna∏ ostrzegawczy
(czerwona lampka)*1
Oznacza:
• Niski poziom p∏ynu w uk∏adzie hamulcowym; lub
• Usterka w uk∏adzie hamulcowym
Lampka ta Êwieci si´ tak˝e, gdy hamulec postojowy nie jest zwolniony.
Je˝eli po ca∏kowitym zwolnieniu hamulca postojowego lampka zgaÊnie,
uk∏ad jest sprawny.
 Nale˝y natychmiast zatrzymaç samochód w bezpiecznym miej-
scu i skontaktowaç si´ z autoryzowanà stacjà obs∏ugi Lexusa lub
innym specjalistycznym warsztatem. Kontynuowanie jazdy mo˝e
byç niebezpieczne.
Lampka ostrzegawcza uk∏adu hamulcowego (˝ó∏ta lampka)
Sygnalizuje usterk´ nast´pujàcych podzespo∏ów:
• Uk∏adu hamowania regeneracyjnego; lub
• Elektronicznej kontroli uk∏adu hamulcowego.
Nale˝y niezw∏ocznie zleciç autoryzowanej stacji obs∏ugi Lexusa lub
innemu specjalistycznemu warsztatowi sprawdzenie samochodu.
Lampka ostrzegawcza braku ∏adowania akumulatora 12-woltowego
Sygnalizuj´ usterk´ w uk∏adzie ∏adowania.
Nale˝y natychmiast zatrzymaç samochód w bezpiecznym miejscu
i skontaktowaç si´ z autoryzowanà stacjà obs∏ugi Lexusa lub innym
specjalistycznym warsztatem.
Lampka ostrzegawcza niskiego ciÊnienia oleju
Sygnalizuje zbyt niskie ciÊnienie w uk∏adzie smarowania silnika
Nale˝y natychmiast zatrzymaç samochód w bezpiecznym miejscu
i skontaktowaç si´ z autoryzowanà stacjà obs∏ugi Lexusa lub in-
nym specjalistycznym warsztatem.
Lista lampek i sygna∏ów ostrzegawczych
23 CT200h OM76216E B 24/5/16 10:57 Page 534

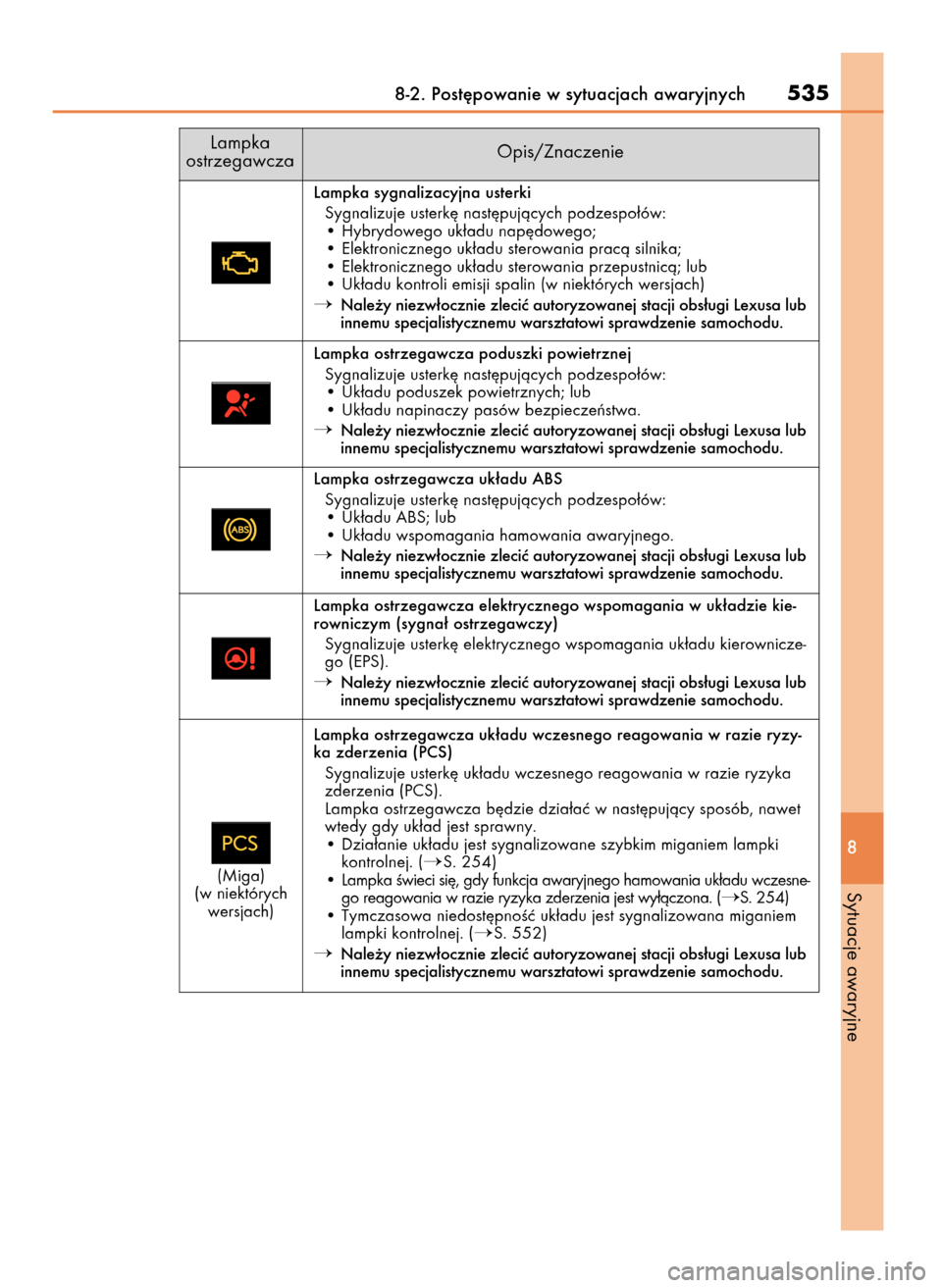

8-2. Post´powanie w sytuacjach awaryjnych535
8
Sytuacje awaryjne
Lampka
ostrzegawczaOpis/Znaczenie
Lampka sygnalizacyjna usterki
Sygnalizuje usterk´ nast´pujàcych podzespo∏ów:
• Hybrydowego uk∏adu nap´dowego;
• Elektronicznego uk∏adu sterowania pracà silnika;
• Elektronicznego uk∏adu sterowania przepustnicà; lub
• Uk∏adu kontroli emisji spalin (w niektórych wersjach)
 Nale˝y niezw∏ocznie zleciç autoryzowanej stacji obs∏ugi Lexusa lub
innemu specjalistycznemu warsztatowi sprawdzenie samochodu.
Lampka ostrzegawcza poduszki powietrznej
Sygnalizuje usterk´ nast´pujàcych podzespo∏ów:
• Uk∏adu poduszek powietrznych; lub
• Uk∏adu napinaczy pasów bezpieczeƒstwa.
 Nale˝y niezw∏ocznie zleciç autoryzowanej stacji obs∏ugi Lexusa lub
innemu specjalistycznemu warsztatowi sprawdzenie samochodu.
Lampka ostrzegawcza uk∏adu ABS
Sygnalizuje usterk´ nast´pujàcych podzespo∏ów:
• Uk∏adu ABS; lub
• Uk∏adu wspomagania hamowania awaryjnego.
 Nale˝y niezw∏ocznie zleciç autoryzowanej stacji obs∏ugi Lexusa lub
innemu specjalistycznemu warsztatowi sprawdzenie samochodu.
Lampka ostrzegawcza elektrycznego wspomagania w uk∏adzie kie-
rowniczym (sygna∏ ostrzegawczy)
Sygnalizuje usterk´ elektrycznego wspomagania uk∏adu kierownicze-
go (EPS).
 Nale˝y niezw∏ocznie zleciç autoryzowanej stacji obs∏ugi Lexusa lub
innemu specjalistycznemu warsztatowi sprawdzenie samochodu.
Lampka ostrzegawcza uk∏adu wczesnego reagowania w razie ryzy-
ka zderzenia (PCS)
Sygnalizuje usterk´ uk∏adu wczesnego reagowania w razie ryzyka
zderzenia (PCS).
Lampka ostrzegawcza b´dzie dzia∏aç w nast´pujàcy sposób, nawet
wtedy gdy uk∏ad jest sprawny.
• Dzia∏anie uk∏adu jest sygnalizowane szybkim miganiem lampki
kontrolnej. (
S. 254)
• Lampka Êwieci si´, gdy funkcja awaryjnego hamowania uk∏adu wczesne-
go reagowania w razie ryzyka zderzenia jest wy∏àczona. (
S. 254)
• Tymczasowa niedost´pnoÊç uk∏adu jest sygnalizowana miganiem
lampki kontrolnej. (
S. 552)
 Nale˝y niezw∏ocznie zleciç autoryzowanej stacji obs∏ugi Lexusa lub
innemu specjalistycznemu warsztatowi sprawdzenie samochodu. (Miga)
(w niektórych
wersjach)
23 CT200h OM76216E B 24/5/16 10:57 Page 535

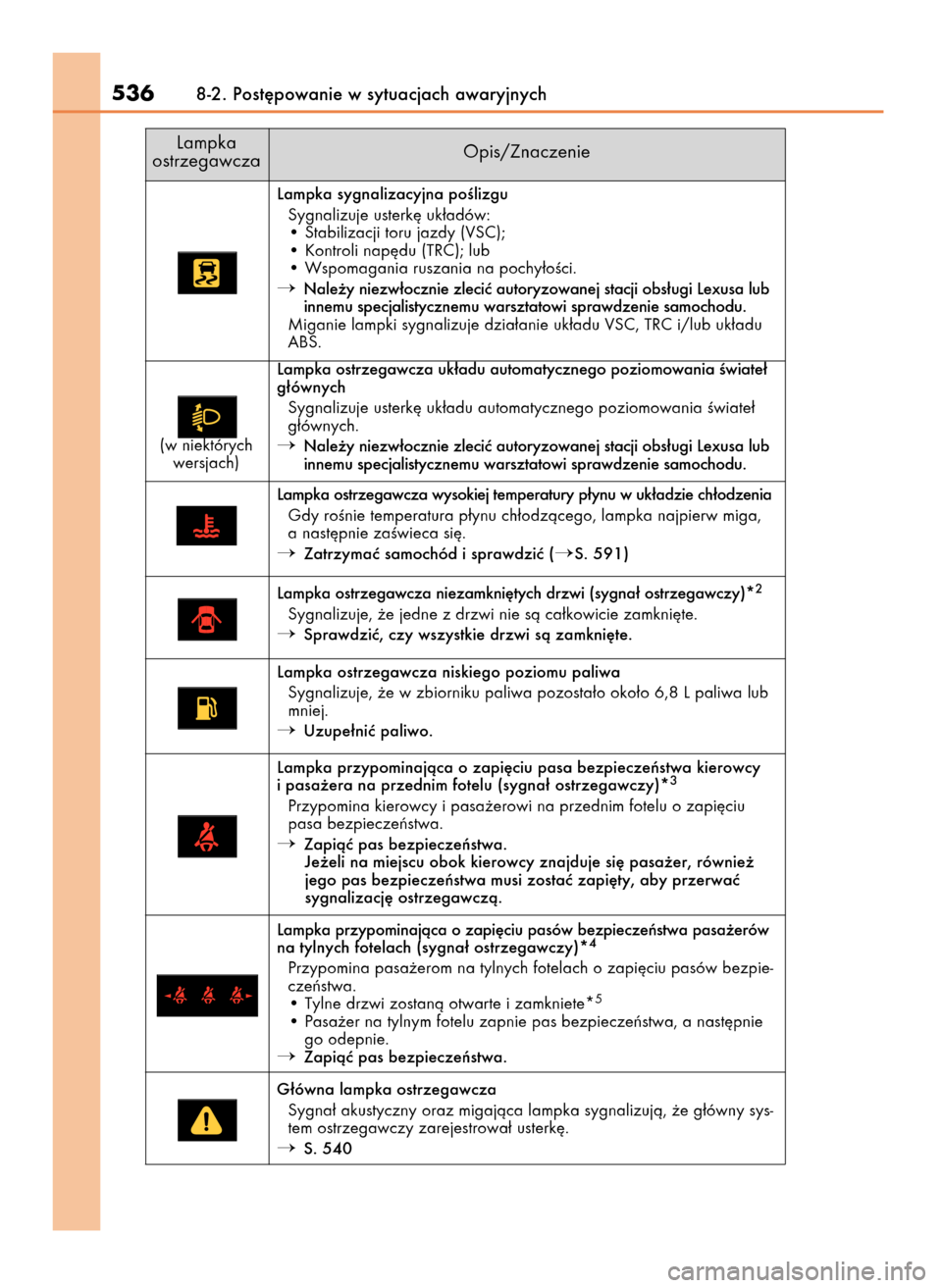

5368-2. Post´powanie w sytuacjach awaryjnych
Lampka
ostrzegawczaOpis/Znaczenie
Lampka sygnalizacyjna poÊlizgu
Sygnalizuje usterk´ uk∏adów:
• Stabilizacji toru jazdy (VSC);
• Kontroli nap´du (TRC); lub
• Wspomagania ruszania na pochy∏oÊci.
 Nale˝y niezw∏ocznie zleciç autoryzowanej stacji obs∏ugi Lexusa lub
innemu specjalistycznemu warsztatowi sprawdzenie samochodu.
Miganie lampki sygnalizuje dzia∏anie uk∏adu VSC, TRC i/lub uk∏adu
ABS.
Lampka ostrzegawcza uk∏adu automatycznego poziomowania Êwiate∏
g∏ównych
Sygnalizuje usterk´ uk∏adu automatycznego poziomowania Êwiate∏
g∏ównych.
 Nale˝y niezw∏ocznie zleciç autoryzowanej stacji obs∏ugi Lexusa lub
innemu specjalistycznemu warsztatowi sprawdzenie samochodu.
Lampka ostrzegawcza wysokiej temperatury p∏ynu w uk∏adzie ch∏odzenia
Gdy roÊnie temperatura p∏ynu ch∏odzàcego, lampka najpierw miga,
a nast´pnie zaÊwieca si´.
 Zatrzymaç samochód i sprawdziç (S. 591)
Lampka ostrzegawcza niezamkni´tych drzwi (sygna∏ ostrzegawczy)*
2
Sygnalizuje, ˝e jedne z drzwi nie sà ca∏kowicie zamkni´te.
 Sprawdziç, czy wszystkie drzwi sà zamkni´te.
Lampka ostrzegawcza niskiego poziomu paliwa
Sygnalizuje, ˝e w zbiorniku paliwa pozosta∏o oko∏o 6,8 L paliwa lub
mniej.
 Uzupe∏niç paliwo.
G∏ówna lampka ostrzegawcza
Sygna∏ akustyczny oraz migajàca lampka sygnalizujà, ˝e g∏ówny sys-
tem ostrzegawczy zarejestrowa∏ usterk´.
 S. 540 Lampka przypominajàca o zapi´ciu pasa bezpieczeƒstwa kierowcy
i pasa˝era na przednim fotelu (sygna∏ ostrzegawczy)*
3
Przypomina kierowcy i pasa˝erowi na przednim fotelu o zapi´ciu
pasa bezpieczeƒstwa.
 Zapiàç pas bezpieczeƒstwa.
Je˝eli na miejscu obok kierowcy znajduje si´ pasa˝er, równie˝
jego pas bezpieczeƒstwa musi zostaç zapi´ty, aby przerwaç
sygnalizacj´ ostrzegawczà.
Lampka przypominajàca o zapi´ciu pasów bezpieczeƒstwa pasa˝erów
na tylnych fotelach (sygna∏ ostrzegawczy)*
4
Przypomina pasa˝erom na tylnych fotelach o zapi´ciu pasów bezpie-
czeƒstwa.
• Tylne drzwi zostanà otwarte i zamkniete*
5
• Pasa˝er na tylnym fotelu zapnie pas bezpieczeƒstwa, a nast´pnie
go odepnie.
 Zapiàç pas bezpieczeƒstwa. (w niektórych
wersjach)
23 CT200h OM76216E B 24/5/16 10:57 Page 536
