2017 Lexus CT200h Instrukcja Obsługi (in Polish)

Pociàgnàç dêwigni´ zwalniajà-
cà zamek pokrywy silnika.
Pokrywa nieco si´ uniesie.
Nacisnàç do góry dêwigni´
zaczepu pomocniczego i pod-
nieÊç pokryw´.
Zablokowaç otwartà pokryw´
silnika, umieszczajàc koniec
drà˝ka podporowego w przewi-
dzianym do tego celu otworze.
3
2
1
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie465
7
Obs∏uga techniczna i konserwacja

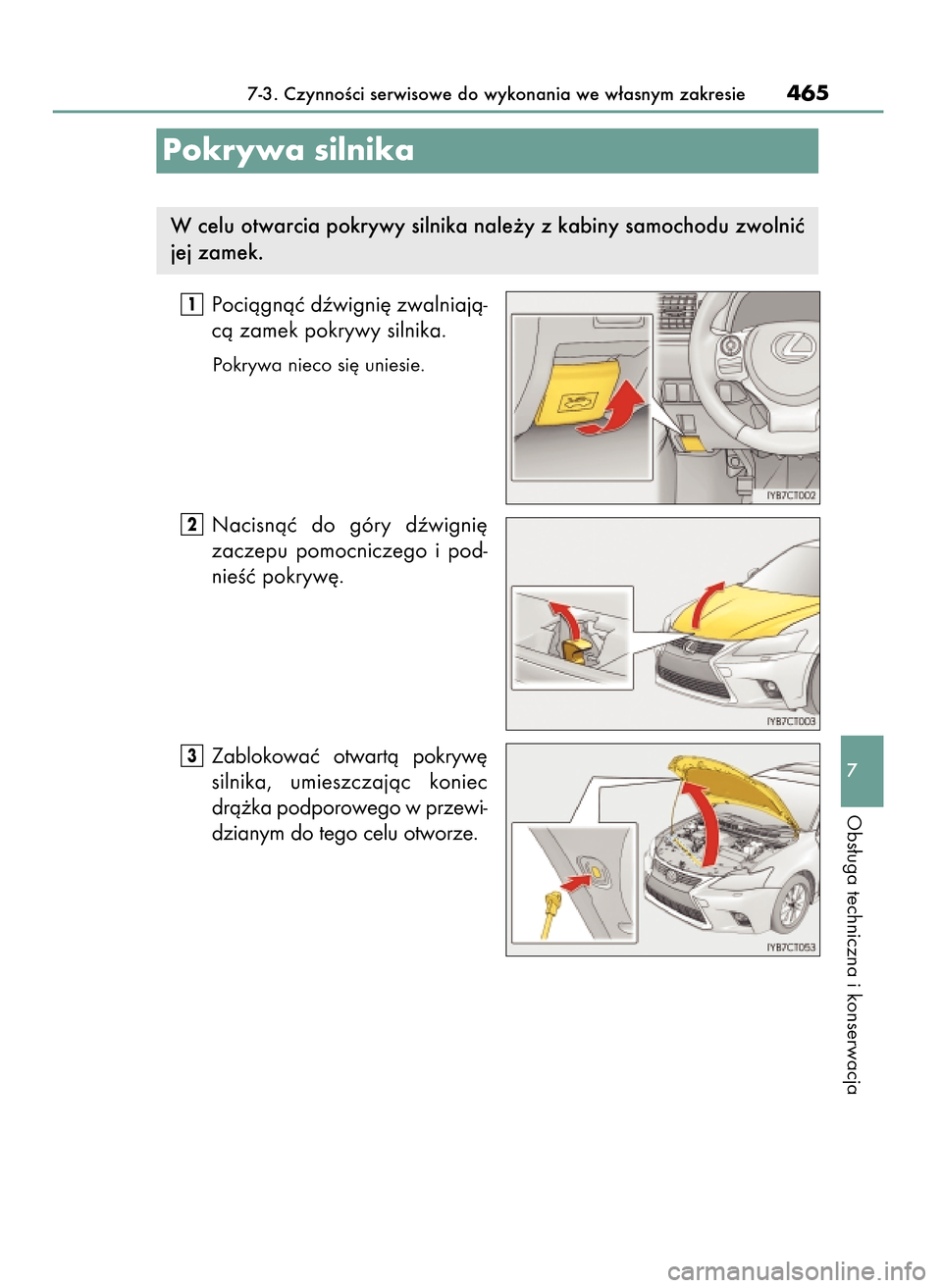

Pokrywa silnika
W celu otwarcia pokrywy silnika nale˝y z kabiny samochodu zwolniç
jej zamek.
23 CT200h OM76216E B 24/5/16 10:56 Page 465

4667-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie

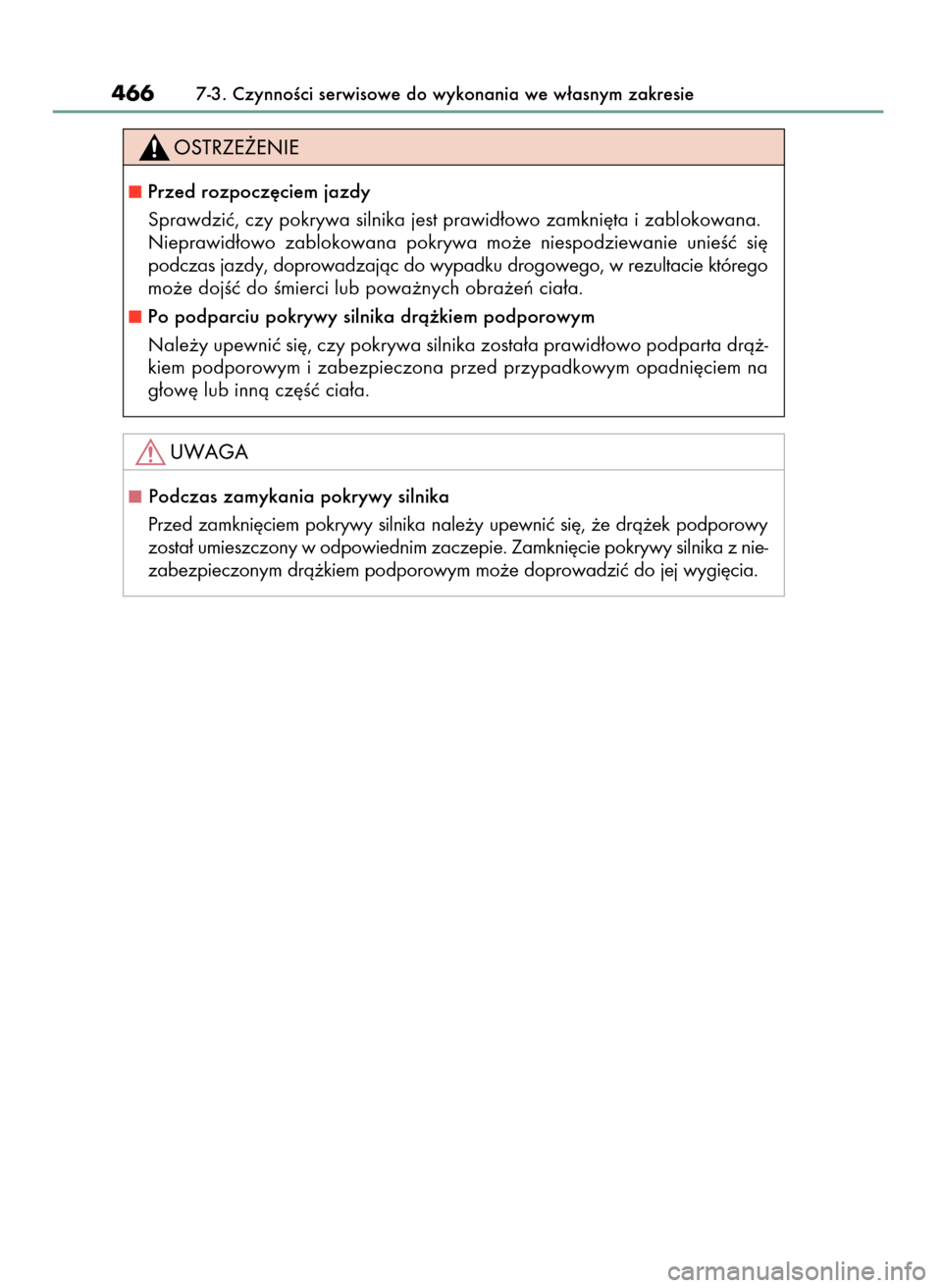

Przed rozpocz´ciem jazdy
Sprawdziç, czy pokrywa silnika jest prawid∏owo zamkni´ta i zablokowana.
Nieprawid∏owo zablokowana pokrywa mo˝e niespodziewanie unieÊç si´
podczas jazdy, doprowadzajàc do wypadku drogowego, w rezultacie którego
mo˝e dojÊç do Êmierci lub powa˝nych obra˝eƒ cia∏a.
Po podparciu pokrywy silnika drà˝kiem podporowym
Nale˝y upewniç si´, czy pokrywa silnika zosta∏a prawid∏owo podparta drà˝-
kiem podporowym i zabezpieczona przed przypadkowym opadni´ciem na
g∏ow´ lub innà cz´Êç cia∏a.
Podczas zamykania pokrywy silnika
Przed zamkni´ciem pokrywy silnika nale˝y upewniç si´, ˝e drà˝ek podporowy
zosta∏ umieszczony w odpowiednim zaczepie. Zamkni´cie pokrywy silnika z nie-
zabezpieczonym drà˝kiem podporowym mo˝e doprowadziç do jej wygi´cia.
23 CT200h OM76216E B 24/5/16 10:56 Page 466

 Z przodu
 Z ty∏u
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie467
7
Obs∏uga techniczna i konserwacja

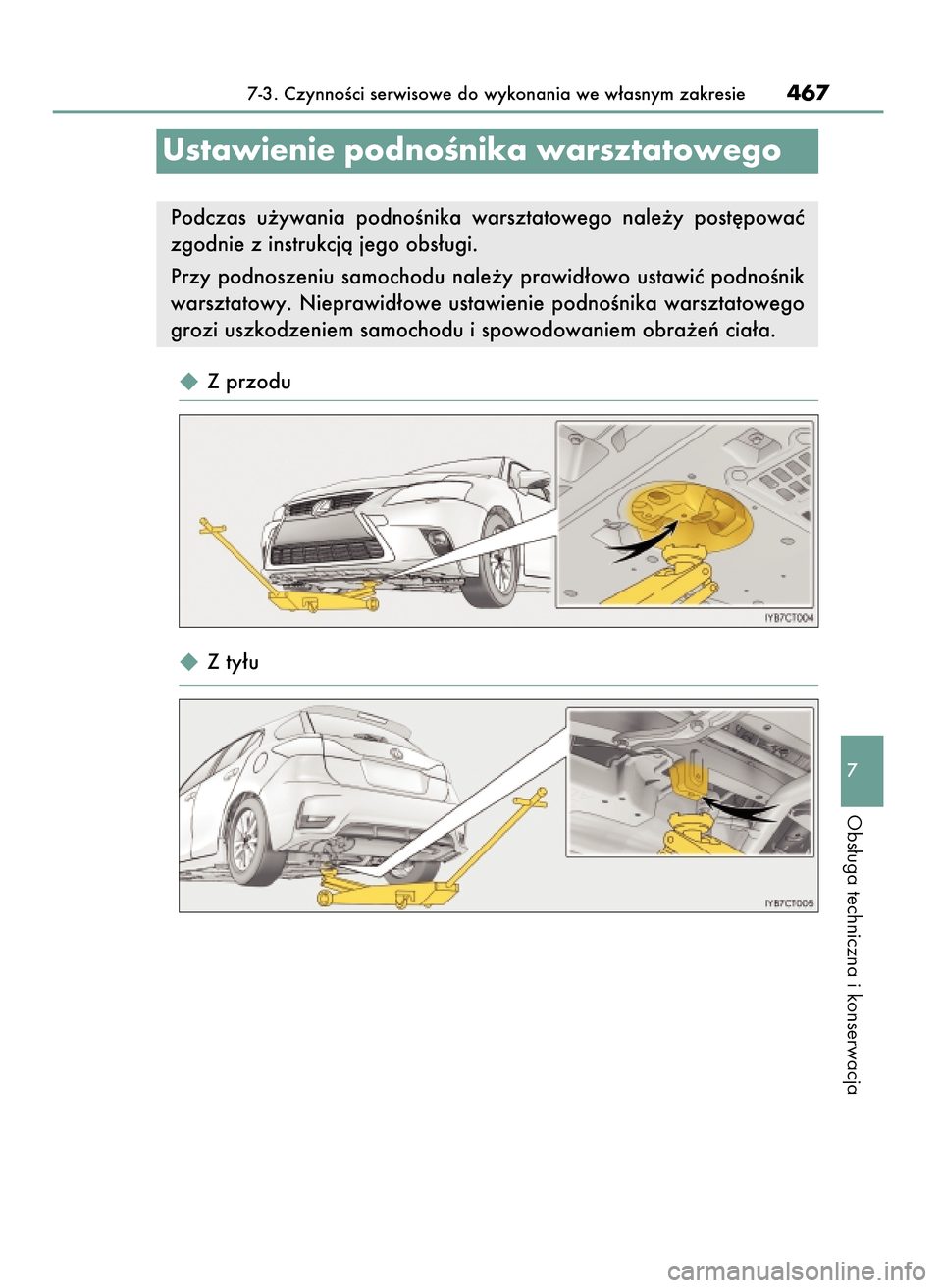

Ustawienie podnoÊnika warsztatowego
Podczas u˝ywania podnoÊnika warsztatowego nale˝y post´powaç
zgodnie z instrukcjà jego obs∏ugi.
Przy podnoszeniu samochodu nale˝y prawid∏owo ustawiç podnoÊnik
warsztatowy. Nieprawid∏owe ustawienie podnoÊnika warsztatowego
grozi uszkodzeniem samochodu i spowodowaniem obra˝eƒ cia∏a.
23 CT200h OM76216E B 24/5/16 10:56 Page 467

Akumulator 12-woltowy
S. 476
4687-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Zbiornik wyrównawczy
w uk∏adzie ch∏odzenia
silnika (
S. 473)
Miarka poziomu oleju
silnikowego (
S. 469)
Korek wlewu oleju do silnika
(
S. 469)
Zbiornik wyrównawczy
w uk∏adzie ch∏odzenia
sterownika mocy (
S. 473)Skrzynka bezpieczników
(
S. 504)
Ch∏odnica (
S. 474)
Skraplacz (
S. 474)
Elektryczne wentylatory
ch∏odnicy
Zbiornik p∏ynu do spryskiwaczy
(
S. 475)
Komora silnikowa
23 CT200h OM76216E B 24/5/16 10:56 Page 468

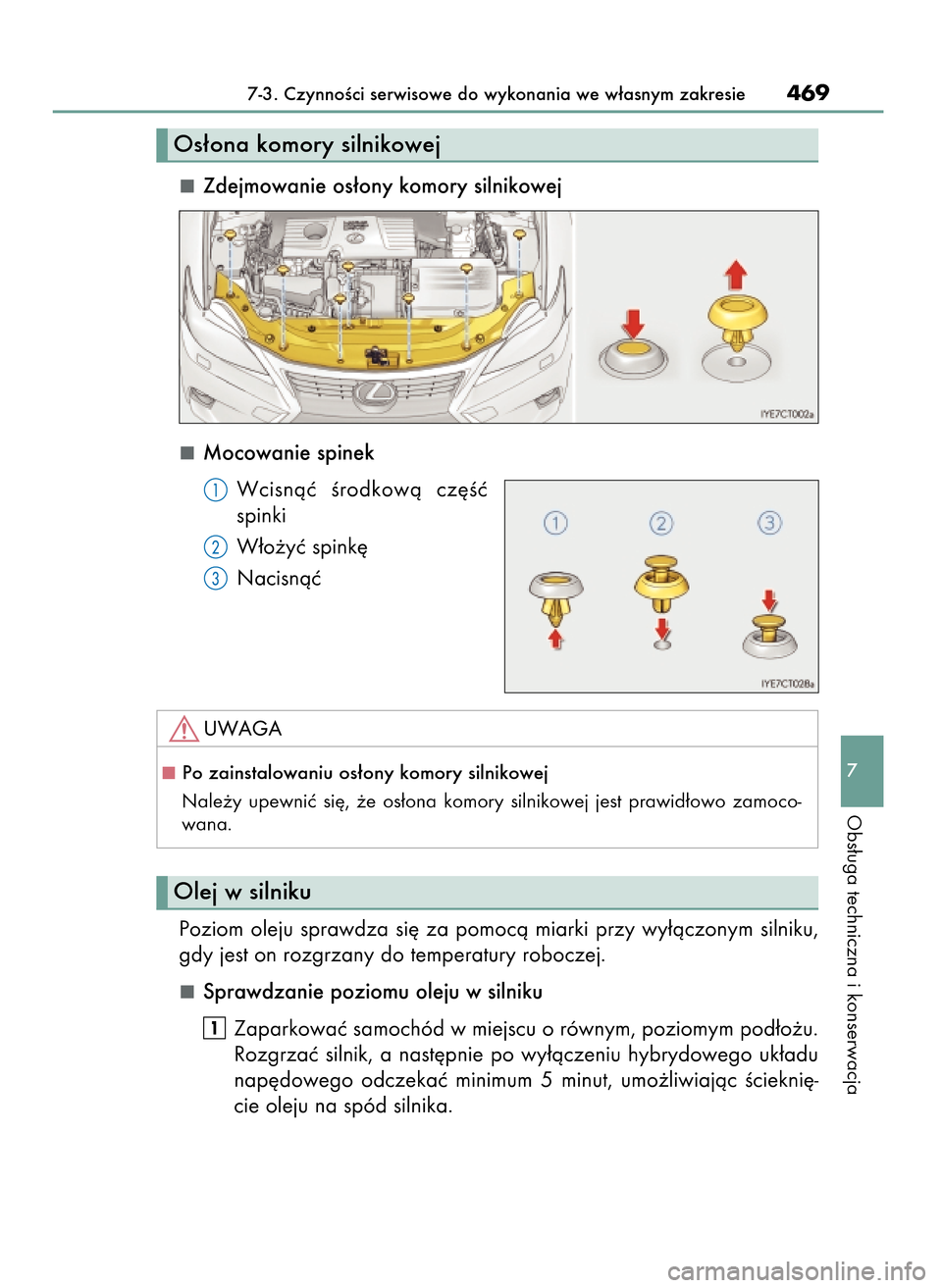

Zdejmowanie os∏ony komory silnikowej
Mocowanie spinek
Wcisnàç Êrodkowà cz´Êç
spinki
W∏o˝yç spink´
Nacisnàç
Poziom oleju sprawdza si´ za pomocà miarki przy wy∏àczonym silniku,
gdy jest on rozgrzany do temperatury roboczej.
Sprawdzanie poziomu oleju w silniku
Zaparkowaç samochód w miejscu o równym, poziomym pod∏o˝u.
Rozgrzaç silnik, a nast´pnie po wy∏àczeniu hybrydowego uk∏adu
nap´dowego odczekaç minimum 5 minut, umo˝liwiajàc Êciekni´-
cie oleju na spód silnika.
1
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie469
7
Obs∏uga techniczna i konserwacja
Os∏ona komory silnikowej
Po zainstalowaniu os∏ony komory silnikowej
Nale˝y upewniç si´, ˝e os∏ona komory silnikowej jest prawid∏owo zamoco-
wana.
Olej w silniku
23 CT200h OM76216E B 24/5/16 10:56 Page 469

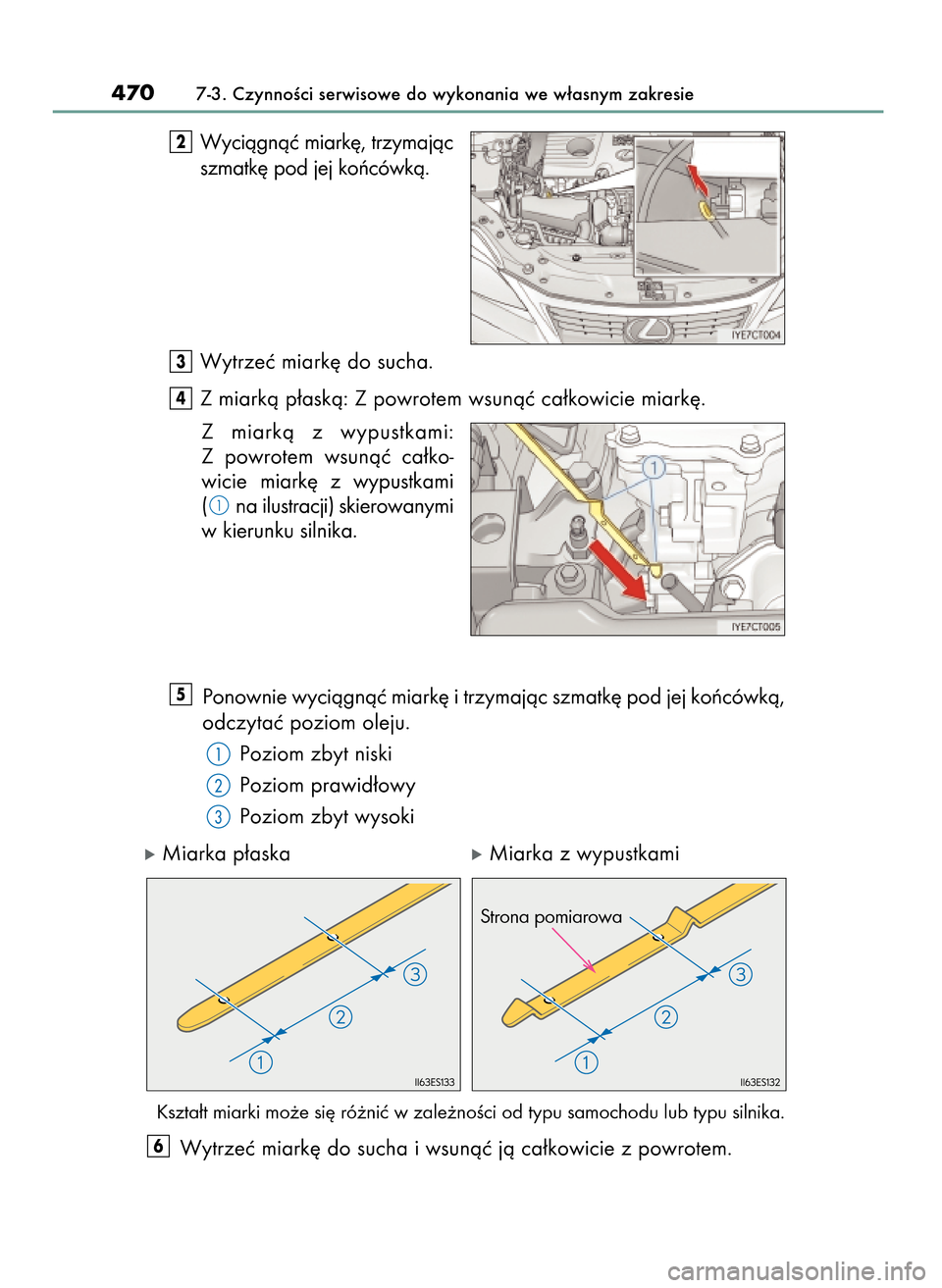

Wyciàgnàç miark´, trzymajàc
szmatk´ pod jej koƒcówkà.
Wytrzeç miark´ do sucha.
Z miarkà p∏askà: Z powrotem wsunàç ca∏kowicie miark´.
Z miarkà z wypustkami:
Z powrotem wsunàç ca∏ko-
wicie miark´ z wypustkami
( na ilustracji) skierowanymi
w kierunku silnika.
Ponownie wyciàgnàç miark´ i trzymajàc szmatk´ pod jej koƒcówkà,
odczytaç poziom oleju.
Poziom zbyt niski
Poziom prawid∏owy
Poziom zbyt wysoki
óMiarka p∏aska óMiarka z wypustkami
Kszta∏t miarki mo˝e si´ ró˝niç w zale˝noÊci od typu samochodu lub typu silnika.
Wytrzeç miark´ do sucha i wsunàç jà ca∏kowicie z powrotem.6
5
4
3
2
4707-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Strona pomiarowa
23 CT200h OM76216E B 24/5/16 10:56 Page 470

Dolewanie oleju
Je˝eli Êlad oleju jest poni˝ej lub
prawie na poziomie kreski ozna-
czajàcej poziom minimalny, do-
laç oleju silnikowego takiego sa-
mego rodzaju, jaki znajduje si´
w silniku.
Przed dolaniem oleju nale˝y sprawdziç jego rodzaj oraz przygotowaç
potrzebne narz´dzia.
Zdjàç korek wlewu oleju, odkr´cajàc go w lewo.
Dolewaç olej ma∏ymi porcjami, kontrolujàc jego poziom za pomocà
miarki.
Na∏o˝yç korek wlewu oleju i dokr´ciç go w prawo.
Zu˝ycie oleju silnikowego
Podczas jazdy zu˝ywana jest pewna iloÊç oleju silnikowego. W nast´pujàcych
sytuacjach zu˝ycie oleju mo˝e wzrosnàç, a olej trzeba b´dzie uzupe∏niç pomi´dzy
przeglàdami okresowymi.
Gdy silnik jest nowy, np. bezpoÊrednio po zakupie pojazdu lub po wymianie
silnika.
Je˝eli zostanie u˝yty olej o niskiej jakoÊci lub o niew∏aÊciwej lepkoÊci.
Podczas jazdy z du˝ymi pr´dkoÊciami lub z du˝ym obcià˝eniem, podczas
holowania lub podczas cz´stego przyspieszania i hamowania.
Je˝eli silnik pracuje przez d∏u˝szy czas na biegu ja∏owym lub podczas cz´stej
jazdy w ruchu ulicznym o du˝ym nat´˝eniu.
3
2
1
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie471
7
Obs∏uga techniczna i konserwacja
Gatunek olejuS. 600
IloÊç oleju (poziom minimalny
 poziom maksymalny) 1,5 l
Narz´dzia Czysty lejek
23 CT200h OM76216E B 24/5/16 10:56 Page 471

4727-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie

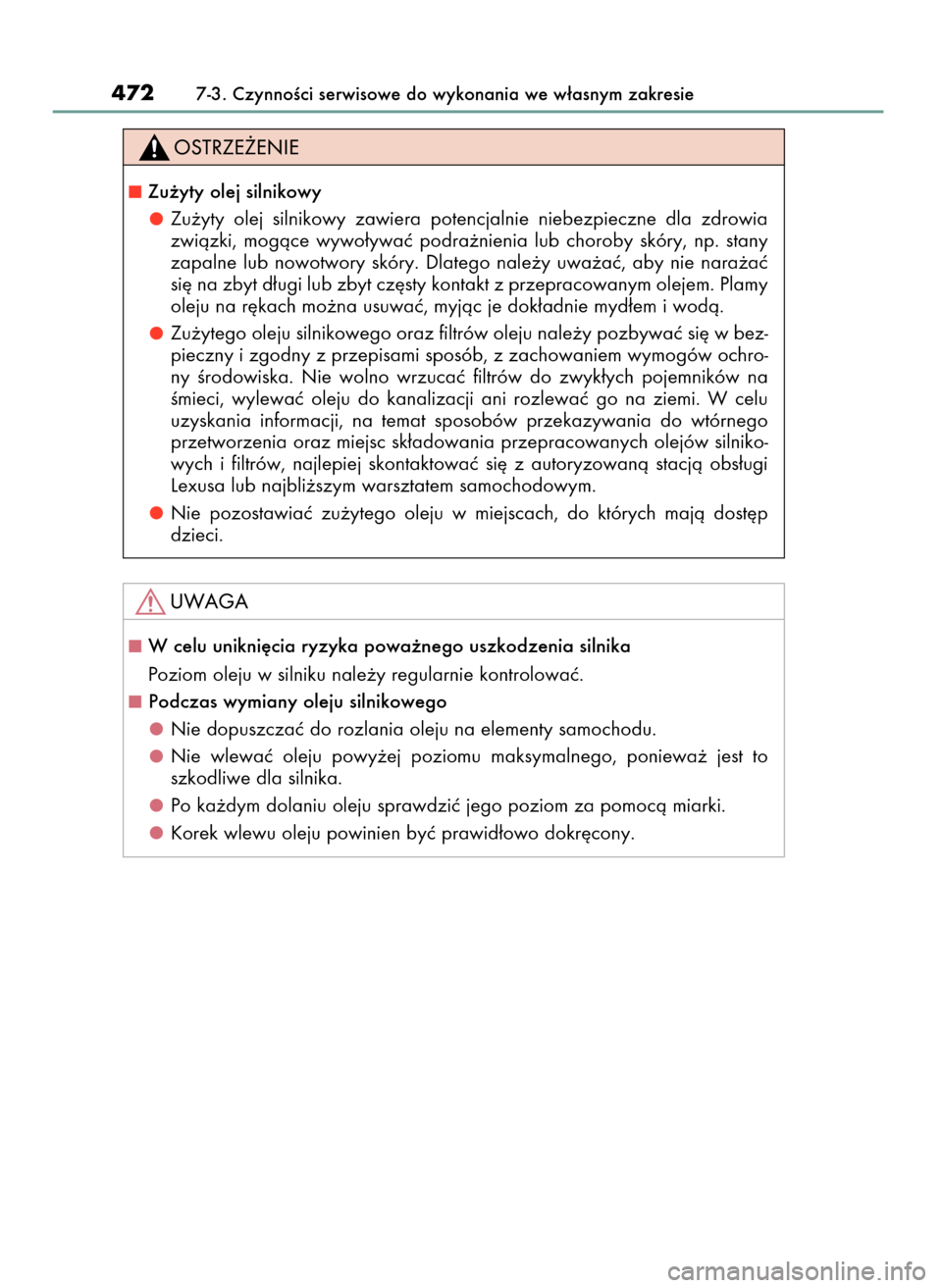

Zu˝yty olej silnikowy
Zu˝yty olej silnikowy zawiera potencjalnie niebezpieczne dla zdrowia
zwiàzki, mogàce wywo∏ywaç podra˝nienia lub choroby skóry, np. stany
zapalne lub nowotwory skóry. Dlatego nale˝y uwa˝aç, aby nie nara˝aç
si´ na zbyt d∏ugi lub zbyt cz´sty kontakt z przepracowanym olejem. Plamy
oleju na r´kach mo˝na usuwaç, myjàc je dok∏adnie myd∏em i wodà.
Zu˝ytego oleju silnikowego oraz filtrów oleju nale˝y pozbywaç si´ w bez-
pieczny i zgodny z przepisami sposób, z zachowaniem wymogów ochro-
ny Êrodowiska. Nie wolno wrzucaç filtrów do zwyk∏ych pojemników na
Êmieci, wylewaç oleju do kanalizacji ani rozlewaç go na ziemi. W celu
uzyskania informacji, na temat sposobów przekazywania do wtórnego
przetworzenia oraz miejsc sk∏adowania przepracowanych olejów silniko-
wych i filtrów, najlepiej skontaktowaç si´ z autoryzowanà stacjà obs∏ugi
Lexusa lub najbli˝szym warsztatem samochodowym.
Nie pozostawiaç zu˝ytego oleju w miejscach, do których majà dost´p
dzieci.
W celu unikni´cia ryzyka powa˝nego uszkodzenia silnika
Poziom oleju w silniku nale˝y regularnie kontrolowaç.
Podczas wymiany oleju silnikowego
Nie dopuszczaç do rozlania oleju na elementy samochodu.
Nie wlewaç oleju powy˝ej poziomu maksymalnego, poniewa˝ jest to
szkodliwe dla silnika.
Po ka˝dym dolaniu oleju sprawdziç jego poziom za pomocà miarki.
Korek wlewu oleju powinien byç prawid∏owo dokr´cony.
23 CT200h OM76216E B 24/5/16 10:56 Page 472
