ABS (Uk∏ad zapobiegajàcy blokowaniu kó∏ podczas hamowania)
Przeciwdzia∏a wpadni´ciu w poÊlizg podczas hamowania na Êliskiej
nawierzchni lub w razie gwa∏townego hamowania.
BA (Wspomaganie hamowania awaryjnego)
Funkcja samoczynnie zwi´ksza si∏´ hamowania kó∏ w przypadku
gwa∏townego naciÊni´cia na peda∏ hamulca zasadniczego, które
uk∏ad rozpozna jako sytuacj´ krytycznà.
VSC (Uk∏ad stabilizacji toru jazdy)
Pomaga uniknàç poÊlizgu bocznego przy gwa∏townym skr´cie lub
pokonywaniu zakr´tu na Êliskiej nawierzchni.
TRC (Uk∏ad kontroli nap´du)
Pomaga zachowaç si∏´ nap´dowà, nie dopuszczajàc do utraty przy-
czepnoÊci kó∏ nap´dowych do pod∏o˝a podczas ruszania z miejsca
lub przyspieszania na Êliskiej nawierzchni.
EPS (Elektryczne wspomaganie uk∏adu kierowniczego)
Wykorzystujàc silnik elektryczny, zmniejsza wysi∏ek potrzebny do ob-
racania kierownicy.
VSC+ (Uk∏ad stabilizacji toru jazdy+)
Zapewnia jednoczesnà wspó∏prac´ uk∏adów ABS, TRC, VSC i EPS.
Pomaga uniknàç poÊlizgu bocznego przy gwa∏townym skr´cie lub
pokonywaniu zakr´tu na Êliskiej nawierzchni.
Wspomaganie ruszania na pochy∏oÊci
Pomaga zapobiec staczaniu si´ pojazdu podczas ruszania na pochy-
∏oÊci.
4-5. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu249
4
Jazda
Ni˝ej wymienione uk∏ady reagujà w sposób automatyczny w ró˝nych
sytuacjach drogowych, przyczyniajàc si´ do wi´kszego bezpieczeƒ-
stwa jazdy i u∏atwiajàc prowadzenie samochodu. Nale˝y jednak byç
Êwiadomym, ˝e systemy te stanowià jedynie uzupe∏nienie i nie nale˝y
nadmiernie polegaç na ich dzia∏aniu.
Uk∏ady wspomagajàce kierowc´
podczas jazdy
23 CT200h OM76216E A 24/5/16 10:49 Page 249

PCS (uk∏ad wczesnego reagowania w razie ryzyka zderzenia)
(w niektórych wersjach)
S. 254
Sygnalizacja hamowania awaryjnego
Podczas gwa∏townego hamowania automatycznie w∏àczane sà Êwia-
t∏a awaryjne w sposób pulsacyjny w celu ostrze˝enia kierowców po-
ruszajàcych si´ z ty∏u.
Lampka sygnalizacyjna poÊlizgu
miga, informujàc o dzia∏aniu uk∏a-
dów TRC/VSC/ABS.
Gdy samochód ugrz´ênie w Êwie˝ym Êniegu lub b∏ocie, uk∏ad
TRC mo˝e ograniczaç si∏´ nap´dowà przekazywanà z hybrydowego
uk∏adu nap´dowego na ko∏a. W celu uwolnienia samochodu konieczne
mo˝e byç wy∏àczenie tego uk∏adu za pomocà przycisku .
W celu wy∏àczenia uk∏adu TRC nale-
˝y szybko nacisnàç i puÊciç przycisk
.
Na wyÊwietlaczu wielofunkcyjnym
pojawi si´ komunikat „TRC OFF”.
Ponowne naciÊni´cie przycisku
w∏àcza uk∏ad.
2504-5. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu
Wy∏àczanie uk∏adu TRC
Kiedy dzia∏ajà uk∏ady TRC/VSC/ABS
23 CT200h OM76216E A 24/5/16 10:49 Page 250

Gdy Êwieci si´ lampka kontrolna wy∏àczonego uk∏adu kontroli nap´du „TRC
OFF”, pomimo ˝e uk∏ad nie zosta∏ wy∏àczony.
Nie dzia∏ajà uk∏ady TRC i wspomagania ruszania na pochy∏oÊci.. Nale˝y skontakto-
waç si´ autoryzowanà stacjà obs∏ugi Lexusa lub innym specjalistycznym warsztatem.
Odg∏osy i wibracje powodowane przez uk∏ady ABS, wspomagania hamowania
awaryjnego (BA), kontroli nap´du (TRC), stabilizacji toru jazdy (VSC) i wspo-
magania ruszania na pochy∏oÊci.
Po uruchomieniu hybrydowego uk∏adu nap´dowego, bezpoÊrednio po rusze-
niu z miejsca, gdy peda∏ hamulca zasadniczego by∏ wciÊni´ty wielokrotnie lub
1-2 minuty po zatrzymaniu hybrydowego uk∏adu nap´dowego, mo˝e byç s∏y-
szalny charakterystyczny odg∏os dobiegajàcy od strony komory silnika. Nie
jest on oznakà usterki któregokolwiek z tych uk∏adów.
Pracy tych uk∏adów towarzyszà wymienione poni˝ej objawy. ˚aden z nich
nie jest objawem usterki.
• Mogà byç odczuwalne wibracje nadwozia i uk∏adu kierowniczego.
• Po zatrzymaniu samochodu mo˝e byç s∏yszalny odg∏os pracy silnika elek-
trycznego.
• Podczas pracy uk∏adu ABS peda∏ hamulca zasadniczego mo˝e lekko pulsowaç.
• Po zadzia∏aniu uk∏adu ABS peda∏ hamulca zasadniczego mo˝e si´ lekko obni˝yç.
Odg∏os pracy uk∏adu EPS (elektrycznego wspomagania uk∏adu kierowniczego)
Podczas obracania kierownicà mo˝e byç s∏yszalny dêwi´k (warkot) pracy silnika
elektrycznego. Nie jest on oznakà usterki uk∏adu.
Zmniejszona efektywnoÊç dzia∏ania elektrycznego wspomagania uk∏adu kie-
rowniczego (EPS)
W przypadku wykonywania przez d∏u˝szy czas cz´stych ruchów kierownicà
nast´puje chwilowe obni˝enie si∏y wspomagania w uk∏adzie kierowniczym
w celu unikni´cia przegrzania uk∏adu wspomagajàcego. W tym stanie kierow-
nica mo˝e stawiaç zwi´kszony opór. Nale˝y wtedy zaprzestaç intensywnych
manewrów kierownicà lub zatrzymaç samochód i wy∏àczyç hybrydowy uk∏ad
nap´dowy. W ciàgu 10 minut uk∏ad powinien powróciç do normalnego stanu.
Warunki uruchomienia uk∏adu wspomagania ruszania na pochy∏oÊci
Uk∏ad dzia∏a, gdy spe∏nione sà cztery poni˝sze warunki:
Dêwignia przek∏adni nap´dowej znajduje si´ w po∏o˝eniu innym ni˝ P lub
N (podczas ruszania do przodu lub do ty∏u w gór´ wzniesienia).
Samochód jest zatrzymany.
Zwolniony jest peda∏ przyspieszenia.
Zwolniony jest hamulec postojowy.
4-5. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu251
4
Jazda
23 CT200h OM76216E A 24/5/16 10:49 Page 251

Automatyczne wy∏àczenie uk∏adu wspomagania ruszania na pochy∏oÊci
W sytuacjach wyszczególnionych poni˝ej wspomaganie ruszania na pochy∏oÊci
zostanie przerwane:
Dêwignia przek∏adni nap´dowej zosta∏a przestawiona w po∏o˝enie P lub N.
Zosta∏ wciÊni´ty peda∏ przyspieszenia.
Zosta∏ uruchomiony hamulec postojowy.
Up∏yn´∏o oko∏o 2 sekund od zwolnienia nacisku na peda∏ hamulca zasadniczego.
Automatyczne ponowne w∏àczanie uk∏adu TRC
Nawet je˝eli uk∏ad TRC zosta∏ wy∏àczony, zostanie on automatycznie ponownie
w∏àczony w poni˝szych sytuacjach:
Po wy∏àczeniu i ponownym uruchomieniu hybrydowego uk∏adu nap´dowego.
WzroÊnie pr´dkoÊç pojazdu.
Warunki dzia∏ania sygnalizacji hamowania awaryjnego
Sygnalizacja hamowania awaryjnego zostanie uruchomiona, kiedy zostanà
spe∏nione trzy poni˝sze warunki:
Âwiat∏a awaryjne sà wy∏àczone.
Pr´dkoÊç samochodu wynosi oko∏o 55 km/h lub wi´cej.
Peda∏ hamulca zasadniczego jest wciÊni´ty w taki sposób, ˝e system oceny
hamowania samochodu uzna, ˝e jest to nag∏e hamowanie awaryjne.
Automatyczne wy∏àczanie sygnalizacji hamowania awaryjnego
Sygnalizacja hamowania awaryjnego wy∏àczy si´ w ka˝dej z nast´pujàcych sytuacji:
Âwiat∏a awaryjne zostanà w∏àczone.
Peda∏ hamulca zasadniczego zostanie zwolniony.
System oceny sposobu hamowania samochodu uzna, ˝e nie jest to nag∏e ha-
mowanie awaryjne.
2524-5. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu
Kiedy uk∏ad ABS nie dzia∏a skutecznie
Gdy zosta∏a przekroczona przyczepnoÊç opon do pod∏o˝a (np. nadmier-
nie zu˝yte opony na drodze pokrytej Êniegiem).
Gdy podczas szybkiej jazdy po drodze o mokrej nawierzchni pomi´dzy
oponami a pod∏o˝em tworzà si´ kliny wodne.
Droga hamowania przy dzia∏ajàcym uk∏adzie ABS mo˝e byç d∏u˝sza ni˝
normalnie
Uk∏ad ABS nie jest przeznaczony do skracania drogi hamowania. W szcze-
gólnoÊci w ni˝ej wymienionych warunkach nale˝y utrzymywaç bezpiecznà
odleg∏oÊç od poprzedzajàcego pojazdu:
Podczas jazdy po drodze piaszczystej, ˝wirowej lub pokrytej Êniegiem.
Podczas jazdy z ∏aƒcuchami przeciwpoÊlizgowymi na ko∏ach.
Przy przeje˝d˝aniu przez wyboje w nawierzchni.
Podczas jazdy po drodze o nawierzchni nierównej lub z ubytkami.
23 CT200h OM76216E A 24/5/16 10:49 Page 252

4-5. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu253
4
Jazda
Kiedy uk∏ad kontroli nap´du (TRC) nie dzia∏a skutecznie
Na Êliskiej nawierzchni, mimo dzia∏ajàcego uk∏adu kontroli nap´du (TRC),
mo˝e nie byç mo˝liwe utrzymanie kierunku jazdy i p∏ynne przyspieszanie.
Samochód nale˝y prowadziç szczególnie ostro˝nie w warunkach, w których
mo˝e zachowywaç si´ niestabilnie, tracàc mo˝liwoÊç p∏ynnego przyspieszania.
Gdy zadzia∏a uk∏ad stabilizacji toru jazdy (VSC)
Miga lampka sygnalizacyjna poÊlizgu. Samochód nale˝y zawsze prowadziç
z zachowaniem rozwagi. Nieostro˝na jazda mo˝e doprowadziç do wypadku.
Szczególnà ostro˝noÊç nale˝y zachowaç, gdy miga lampka sygnalizacyjna
poÊlizgu.
Uk∏ad wspomagania ruszania na pochy∏oÊci nie dzia∏a skutecznie, gdy
Nie nale˝y nadmiernie polegaç na uk∏adzie wspomagania ruszania na
pochy∏oÊci. Wspomaganie ruszania na pochy∏oÊci mo˝e nie dzia∏aç sku-
tecznie na znacznych stromiznach oraz na oblodzonych nawierzchniach.
W przeciwieƒstwie do hamulca postojowego wspomaganie ruszania na
pochy∏oÊci nie s∏u˝y do utrzymywania samochodu nieruchomo przez d∏u˝-
szy czas. Nie nale˝y wykorzystywaç wspomagania ruszania na pochy∏o-
Êci do utrzymywania samochodu nieruchomo na stoku, poniewa˝ mo˝e to
doprowadziç do wypadku.
Gdy uk∏ad kontroli nap´du (TRC) jest wy∏àczony
W takich warunkach samochód nale˝y prowadziç szczególnie ostro˝nie
z dostosowaniem odpowiedniej pr´dkoÊci do panujàcych warunków. W celu
zachowania stabilnoÊci toru jazdy oraz odpowiedniego przyspieszania bez
wyraênej potrzeby nie nale˝y wy∏àczaç uk∏adu kontroli nap´du (TRC).
Wymiana opon
Na wszystkich ko∏ach powinny byç za∏o˝one opony jednakowego rozmiaru,
jednakowej marki oraz o takim samym wzorze bie˝nika i noÊnoÊci. We
wszystkich powinno byç prawid∏owe ciÊnienie.
Za∏o˝enie niejednakowych opon mo˝e spowodowaç wadliwe dzia∏anie
uk∏adu ABS, TRC i VSC.
Wymieniajàc opony lub ko∏a, nale˝y skontaktowaç si´ z autoryzowanà
stacjà obs∏ugi Lexusa lub innym specjalistycznym warsztatem.
Prawid∏owy stan opon i zawieszenia
U˝ywanie opon w jakikolwiek sposób wadliwych oraz modyfikacje uk∏adu
zawieszenia majà negatywny wp∏yw na uk∏ady wspomagajàce kierowc´
podczas jazdy i w konsekwencji mogà doprowadziç do ich awarii.
23 CT200h OM76216E A 24/5/16 10:49 Page 253

Przedkolizyjne kasowanie luzów pasów bezpieczeƒstwa (tylko pasy
bezpieczeƒstwa przedniego fotela)
Pasy bezpieczeƒstwa zostajà Êciàgni´te tu˝ przed kolizjà, je˝eli czujniki
uk∏adu wczesnego reagowania w razie zderzenia zarejestrujà sytuacj´
nieuchronnie prowadzàcà do niej.
Podobnie dzieje si´ w przypadku gwa∏townego hamowania lub utraty
kontroli nad pojazdem. (
S. 41)
Jednak gdy uk∏ad VSC jest wy∏àczony, system nie zadzia∏a, nawet
w przypadku poÊlizgu.
Przedkolizyjne wspomaganie hamowania
W sytuacji wysokiego ryzyka wystàpienia kolizji czo∏owej uk∏ad sa-
moczynnie zwi´ksza si∏´ hamowania w stosunku do g∏´bokoÊci wci-
Êni´cia peda∏u hamulca zasadniczego.
Przedkolizyjne automatyczne hamowanie
W sytuacji wysokiego ryzyka wystàpienia kolizji czo∏owej kierowca
jest ostrzegany za pomocà lampki, obrazu na wyÊwietlaczu oraz
sygnalizacji dêwi´kowej. Gdy uk∏ad uzna, ˝e kolizja jest nieunikniona,
nast´puje samoczynne uruchomienie hamulców, by zredukowaç
pr´dkoÊç, przy jakiej nastàpi zderzenie. Funkcj´ przedkolizyjnego
hamowania mo˝na wy∏àczyç za pomocà jej wy∏àcznika.
Wy∏àczona
W∏àczona
Po wy∏àczeniu tej funkcji zaÊwieci
si´ lampka ostrzegawcza uk∏adu
wczesnego reagowania w razie
ryzyka zderzenia (PCS).
2544-5. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu
Gdy czujnik radarowy zarejestruje sytuacj´ nieuchronnie prowadzàcà
do kolizji czo∏owej, nast´puje automatyczne zwi´kszenie si∏y hamowa-
nia oraz skasowanie luzów pasów bezpieczeƒstwa przez mechanizmy
zwijajàce, by zminimalizowaç si∏´ zderzenia i jego skutki dla osób
w samochodzie.
Uk∏ad wczesnego reagowania w razie
ryzyka zderzenia (PCS)
✻
✻: W niektórych wersjach
Wy∏àczanie funkcji przedkolizyjnego hamowania
23 CT200h OM76216E A 24/5/16 10:49 Page 254

Wykrywa pojazdy lub inne przeszko-
dy na drodze przed samochodem
lub w jej sàsiedztwie i na podstawie
ich pozycji oraz pr´dkoÊci i kierun-
ku ruchu rozstrzyga, czy zagra˝a
kolizja.
Warunki dzia∏ania uk∏adu wczesnego reagowania w razie ryzyka zderzenia
Kasowanie luzów pasa bezpieczeƒstwa (Typ A):
• Pr´dkoÊç jazdy przekracza oko∏o 30 km/h.
• Uk∏ad wykry∏ gwa∏towne hamowanie lub poÊlizg.
• Osoby na przednich fotelach majà zapi´te pasy bezpieczeƒstwa.
Kasowanie luzów pasów bezpieczeƒstwa (Typ B):
• Pr´dkoÊç jazdy przekracza 5 km/h.
• Wzgl´dna pr´dkoÊç zbli˝ania si´ do obiektu lub innego pojazdu przekracza
30 km/h.
• Osoby na przednich fotelach majà zapi´te pasy bezpieczeƒstwa.
Przedkolizyjne wspomaganie hamowania:
• Pr´dkoÊç jazdy przekracza 30 km/h.
• Wzgl´dna pr´dkoÊç zbli˝ania si´ do obiektu lub innego pojazdu przekracza
30 km/h.
• NaciÊni´ty jest peda∏ hamulca zasadniczego.
Przedkolizyjne hamowanie:
• Nie jest wciÊni´ty wy∏àcznik funkcji przedkolizyjnego hamowania.
• Pr´dkoÊç jazdy przekracza 15 km/h.
• Wzgl´dna pr´dkoÊç zbli˝ania si´ do obiektu lub innego pojazdu przekracza
15 km/h.
4-5. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu255
4
Jazda

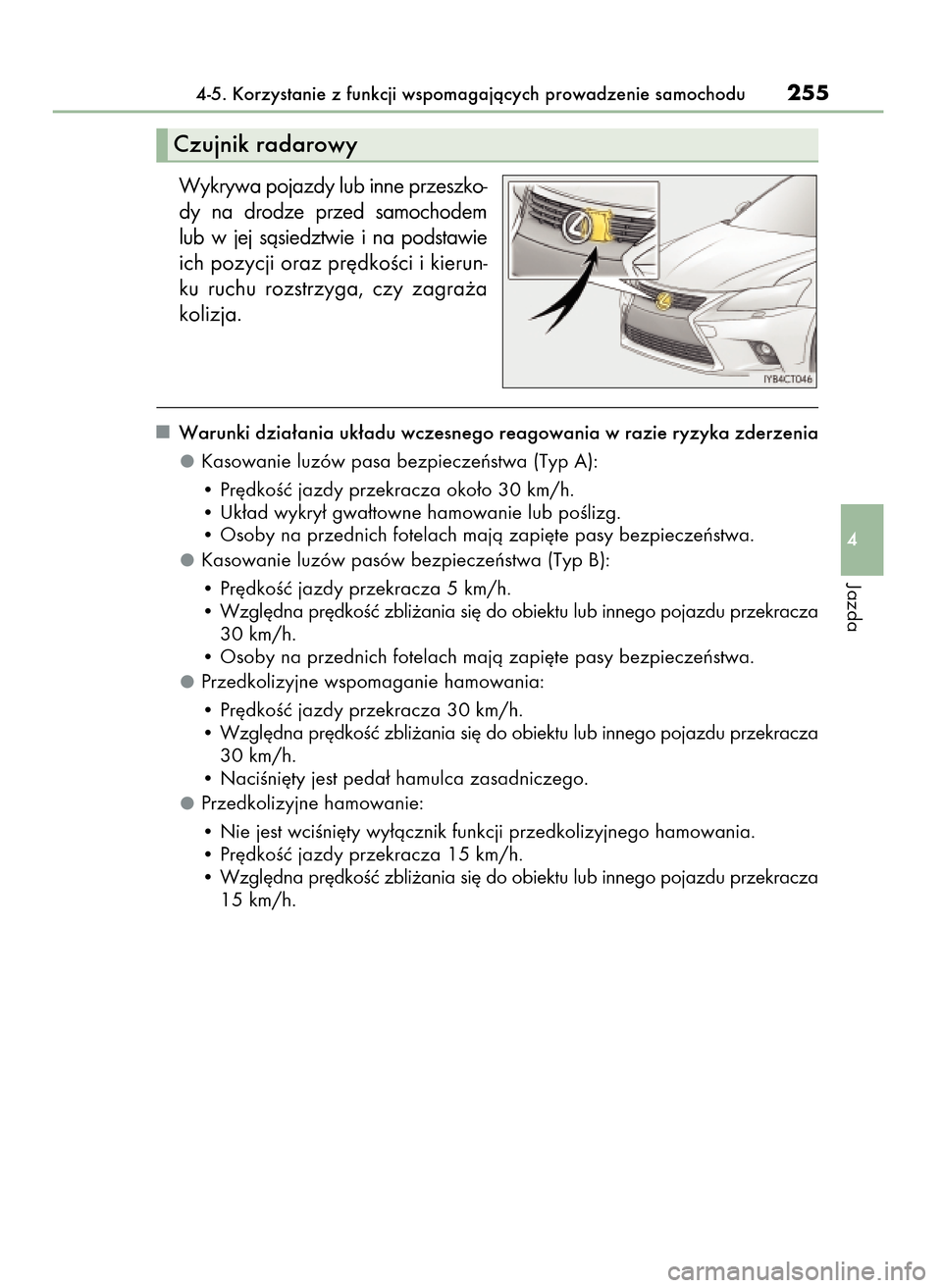

Czujnik radarowy
23 CT200h OM76216E A 24/5/16 10:49 Page 255

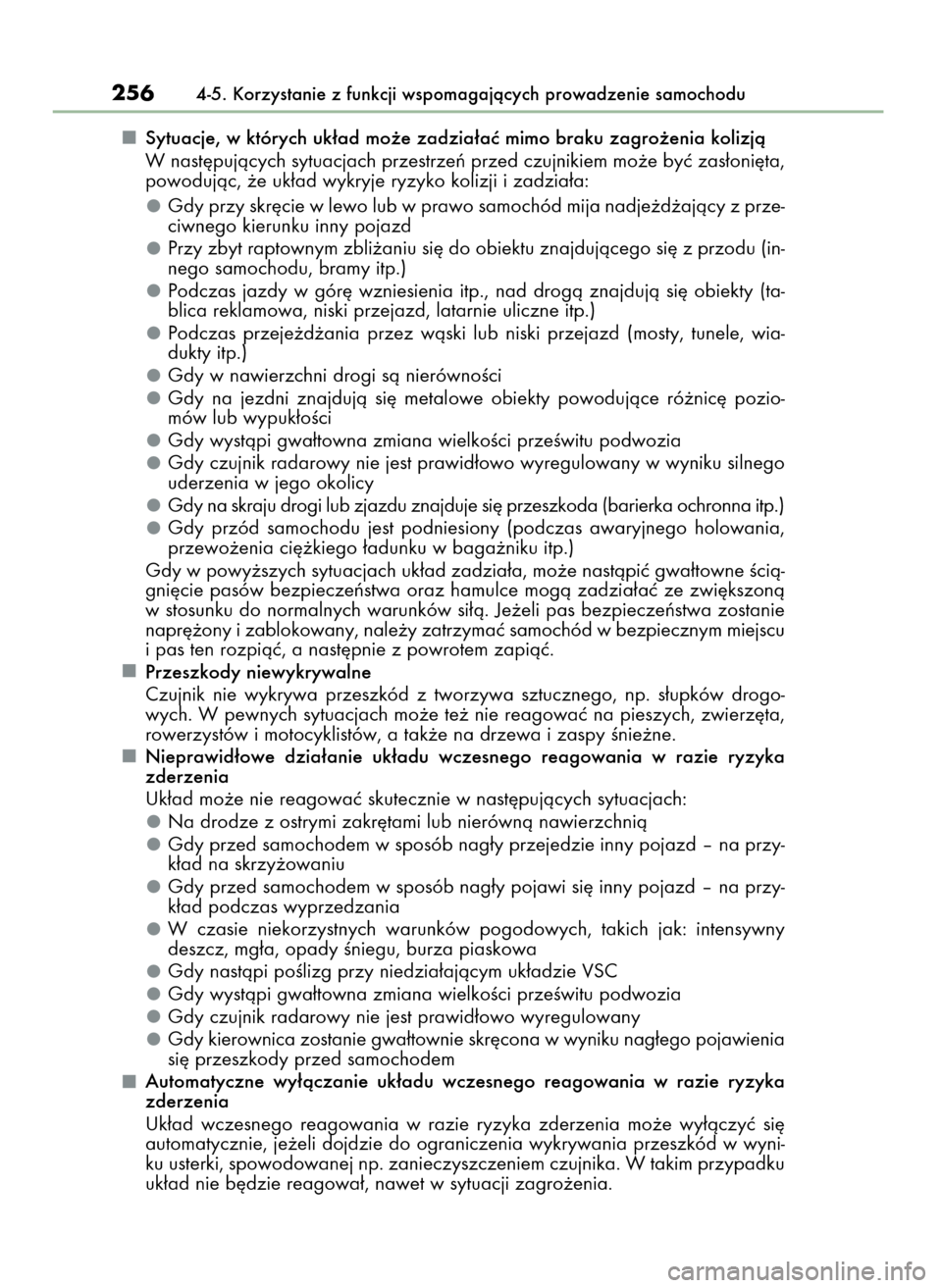

Sytuacje, w których uk∏ad mo˝e zadzia∏aç mimo braku zagro˝enia kolizjà
W nast´pujàcych sytuacjach przestrzeƒ przed czujnikiem mo˝e byç zas∏oni´ta,
powodujàc, ˝e uk∏ad wykryje ryzyko kolizji i zadzia∏a:
Gdy przy skr´cie w lewo lub w prawo samochód mija nadje˝d˝ajàcy z prze-
ciwnego kierunku inny pojazd
Przy zbyt raptownym zbli˝aniu si´ do obiektu znajdujàcego si´ z przodu (in-
nego samochodu, bramy itp.)
Podczas jazdy w gór´ wzniesienia itp., nad drogà znajdujà si´ obiekty (ta-
blica reklamowa, niski przejazd, latarnie uliczne itp.)
Podczas przeje˝d˝ania przez wàski lub niski przejazd (mosty, tunele, wia-
dukty itp.)
Gdy w nawierzchni drogi sà nierównoÊci
Gdy na jezdni znajdujà si´ metalowe obiekty powodujàce ró˝nic´ pozio-
mów lub wypuk∏oÊci
Gdy wystàpi gwa∏towna zmiana wielkoÊci przeÊwitu podwozia
Gdy czujnik radarowy nie jest prawid∏owo wyregulowany w wyniku silnego
uderzenia w jego okolicy
Gdy na skraju drogi lub zjazdu znajduje si´ przeszkoda (barierka ochronna itp.)
Gdy przód samochodu jest podniesiony (podczas awaryjnego holowania,
przewo˝enia ci´˝kiego ∏adunku w baga˝niku itp.)
Gdy w powy˝szych sytuacjach uk∏ad zadzia∏a, mo˝e nastàpiç gwa∏towne Êcià-
gni´cie pasów bezpieczeƒstwa oraz hamulce mogà zadzia∏aç ze zwi´kszonà
w stosunku do normalnych warunków si∏à. Je˝eli pas bezpieczeƒstwa zostanie
napr´˝ony i zablokowany, nale˝y zatrzymaç samochód w bezpiecznym miejscu
i pas ten rozpiàç, a nast´pnie z powrotem zapiàç.
Przeszkody niewykrywalne
Czujnik nie wykrywa przeszkód z tworzywa sztucznego, np. s∏upków drogo-
wych. W pewnych sytuacjach mo˝e te˝ nie reagowaç na pieszych, zwierz´ta,
rowerzystów i motocyklistów, a tak˝e na drzewa i zaspy Ênie˝ne.
Nieprawid∏owe dzia∏anie uk∏adu wczesnego reagowania w razie ryzyka
zderzenia
Uk∏ad mo˝e nie reagowaç skutecznie w nast´pujàcych sytuacjach:
Na drodze z ostrymi zakr´tami lub nierównà nawierzchnià
Gdy przed samochodem w sposób nag∏y przejedzie inny pojazd – na przy-
k∏ad na skrzy˝owaniu
Gdy przed samochodem w sposób nag∏y pojawi si´ inny pojazd – na przy-
k∏ad podczas wyprzedzania
W czasie niekorzystnych warunków pogodowych, takich jak: intensywny
deszcz, mg∏a, opady Êniegu, burza piaskowa
Gdy nastàpi poÊlizg przy niedzia∏ajàcym uk∏adzie VSC
Gdy wystàpi gwa∏towna zmiana wielkoÊci przeÊwitu podwozia
Gdy czujnik radarowy nie jest prawid∏owo wyregulowany
Gdy kierownica zostanie gwa∏townie skr´cona w wyniku nag∏ego pojawienia
si´ przeszkody przed samochodem
Automatyczne wy∏àczanie uk∏adu wczesnego reagowania w razie ryzyka
zderzenia
Uk∏ad wczesnego reagowania w razie ryzyka zderzenia mo˝e wy∏àczyç si´
automatycznie, je˝eli dojdzie do ograniczenia wykrywania przeszkód w wyni-
ku usterki, spowodowanej np. zanieczyszczeniem czujnika. W takim przypadku
uk∏ad nie b´dzie reagowa∏, nawet w sytuacji zagro˝enia.
2564-5. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu
23 CT200h OM76216E A 24/5/16 10:49 Page 256
