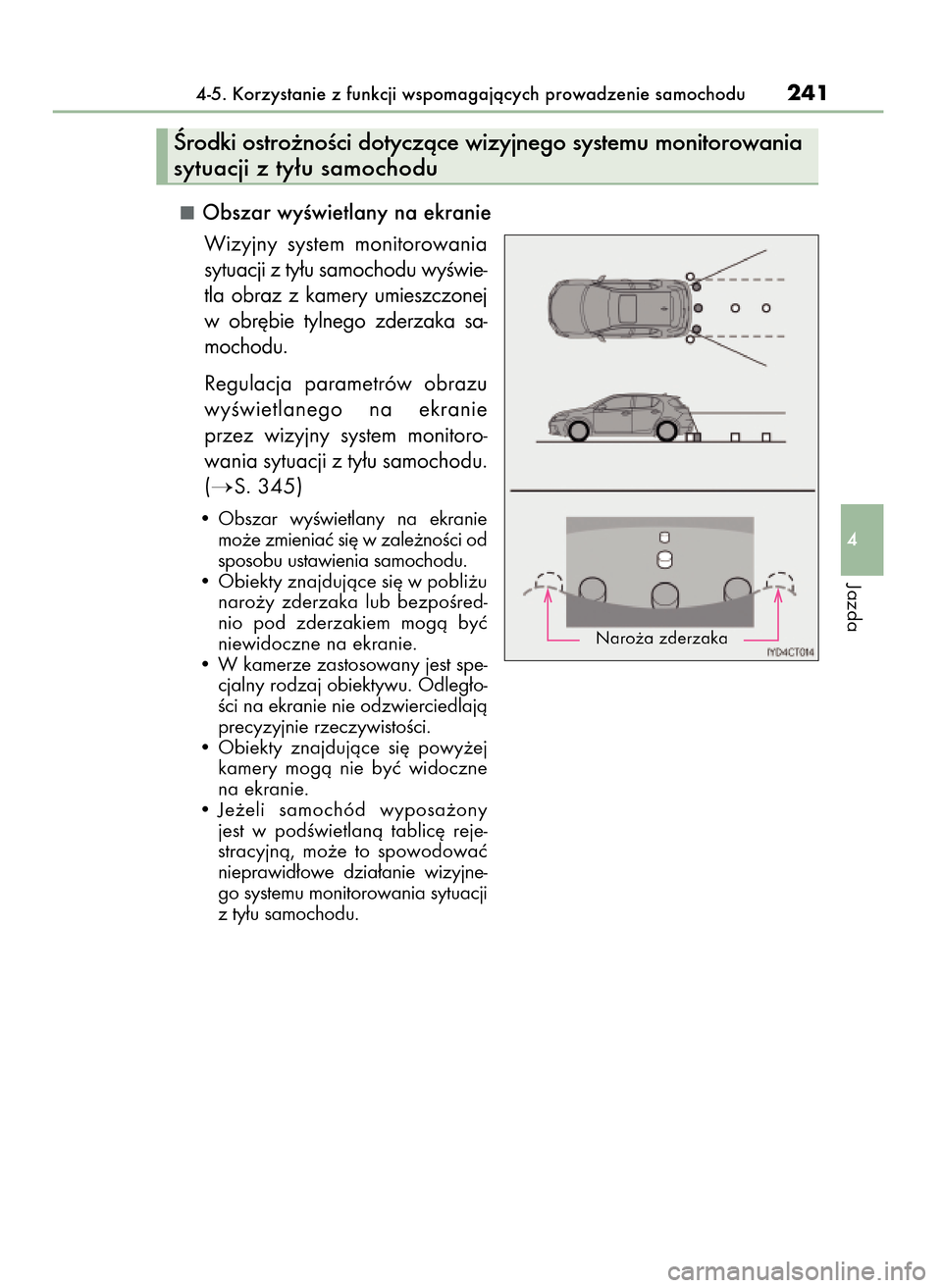

Obszar wyÊwietlany na ekranie
Wizyjny system monitorowania
sytuacji z ty∏u samochodu wyÊwie-
tla obraz z kamery umieszczonej
w obr´bie tylnego zderzaka sa-
mochodu.
Regulacja parametrów obrazu
wyÊwietlanego na ekranie
przez wizyjny system monitoro-
wania sytuacji z ty∏u samochodu.
(
S. 345)
• Obszar wyÊwietlany na ekranie
mo˝e zmieniaç si´ w zale˝noÊci od
sposobu ustawienia samochodu.
• Obiekty znajdujàce si´ w pobli˝u
naro˝y zderzaka lub bezpoÊred-
nio pod zderzakiem mogà byç
niewidoczne na ekranie.
• W kamerze zastosowany jest spe-
cjalny rodzaj obiektywu. Odleg∏o-
Êci na ekranie nie odzwierciedlajà
precyzyjnie rzeczywistoÊci.
• Obiekty znajdujàce si´ powy˝ej
kamery mogà nie byç widoczne
na ekranie.
• Je˝eli samochód wyposa˝ony
jest w podÊwietlanà tablic´ reje-
stracyjnà, mo˝e to spowodowaç
nieprawid∏owe dzia∏anie wizyjne-
go systemu monitorowania sytuacji
z ty∏u samochodu.
4-5. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu241
4
Jazda
Ârodki ostro˝noÊci dotyczàce wizyjnego systemu monitorowania
sytuacji z ty∏u samochodu
Naro˝a zderzaka
23 CT200h OM76216E A 24/5/16 10:49 Page 241

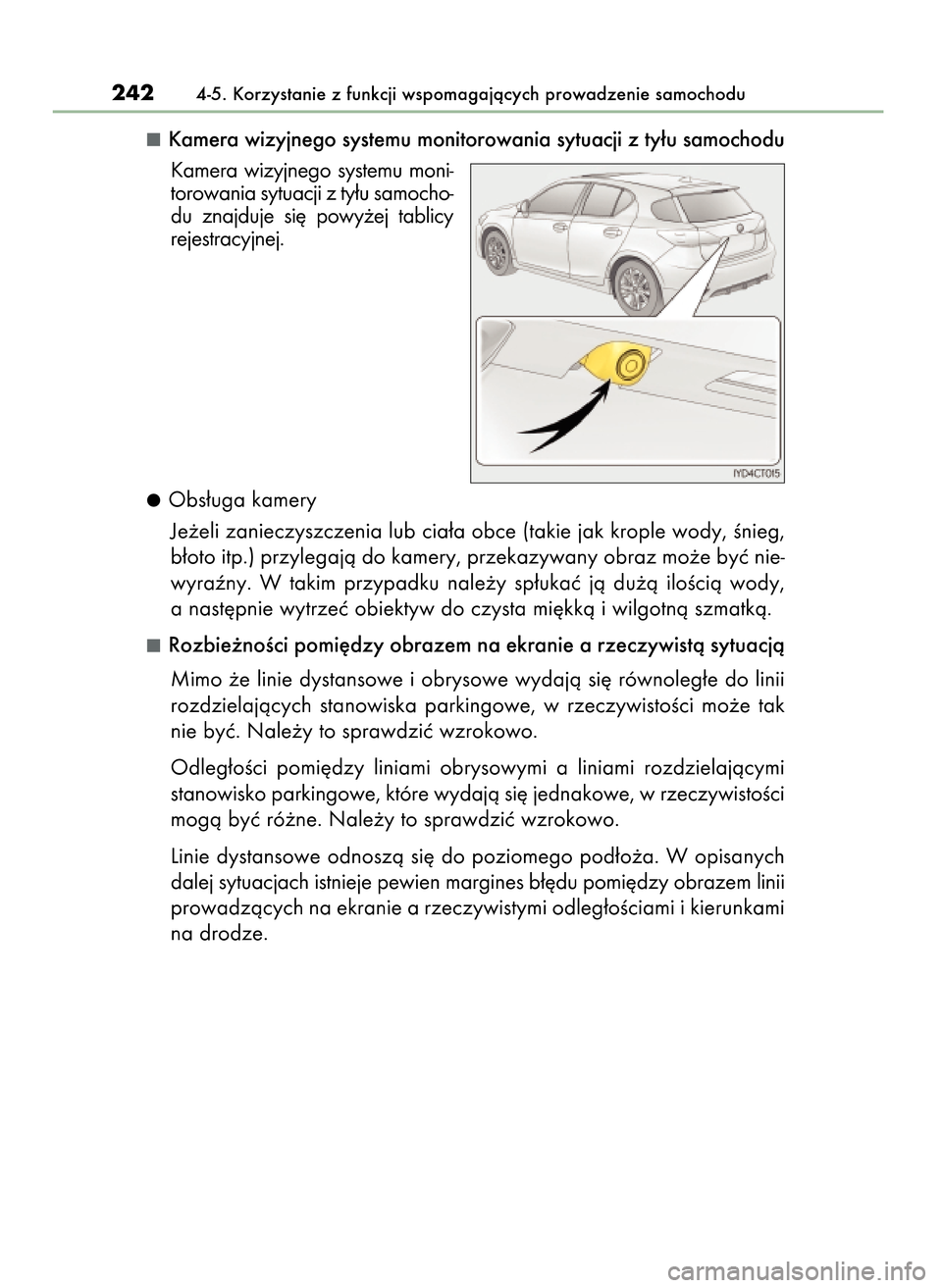

Kamera wizyjnego systemu monitorowania sytuacji z ty∏u samochodu
Kamera wizyjnego systemu moni-
torowania sytuacji z ty∏u samocho-
du znajduje si´ powy˝ej tablicy
rejestracyjnej.
Obs∏uga kamery
Je˝eli zanieczyszczenia lub cia∏a obce (takie jak krople wody, Ênieg,
b∏oto itp.) przylegajà do kamery, przekazywany obraz mo˝e byç nie-
wyraêny. W takim przypadku nale˝y sp∏ukaç jà du˝à iloÊcià wody,
a nast´pnie wytrzeç obiektyw do czysta mi´kkà i wilgotnà szmatkà.
Rozbie˝noÊci pomi´dzy obrazem na ekranie a rzeczywistà sytuacjà
Mimo ˝e linie dystansowe i obrysowe wydajà si´ równoleg∏e do linii
rozdzielajàcych stanowiska parkingowe, w rzeczywistoÊci mo˝e tak
nie byç. Nale˝y to sprawdziç wzrokowo.
Odleg∏oÊci pomi´dzy liniami obrysowymi a liniami rozdzielajàcymi
stanowisko parkingowe, które wydajà si´ jednakowe, w rzeczywistoÊci
mogà byç ró˝ne. Nale˝y to sprawdziç wzrokowo.
Linie dystansowe odnoszà si´ do poziomego pod∏o˝a. W opisanych
dalej sytuacjach istnieje pewien margines b∏´du pomi´dzy obrazem linii
prowadzàcych na ekranie a rzeczywistymi odleg∏oÊciami i kierunkami
na drodze.
2424-5. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu
23 CT200h OM76216E A 24/5/16 10:49 Page 242

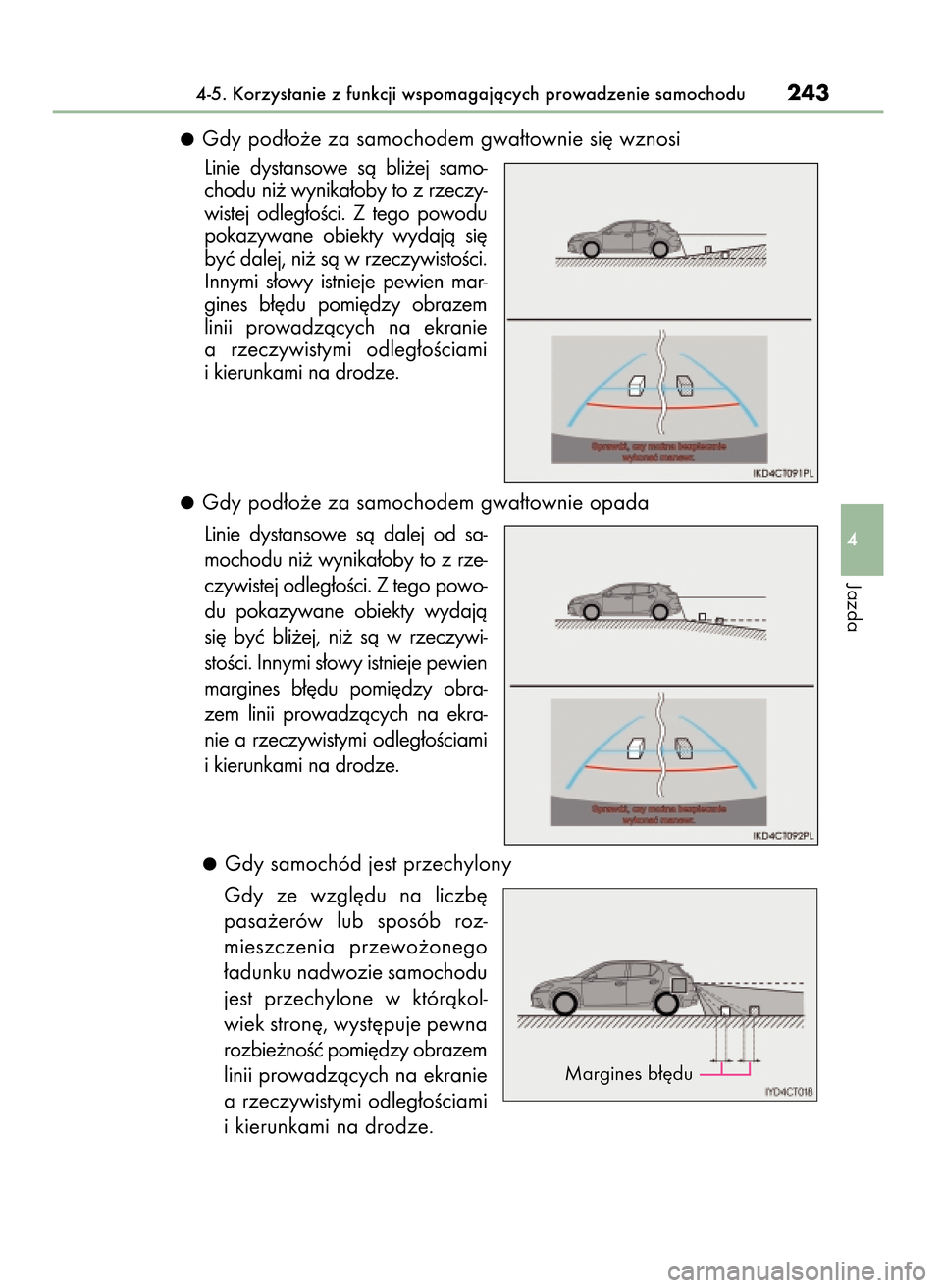

Gdy pod∏o˝e za samochodem gwa∏townie si´ wznosi
Linie dystansowe sà bli˝ej samo-
chodu ni˝ wynika∏oby to z rzeczy-
wistej odleg∏oÊci. Z tego powodu
pokazywane obiekty wydajà si´
byç dalej, ni˝ sà w rzeczywistoÊci.
Innymi s∏owy istnieje pewien mar-
gines b∏´du pomi´dzy obrazem
linii prowadzàcych na ekranie
a rzeczywistymi odleg∏oÊciami
i kierunkami na drodze.
Gdy pod∏o˝e za samochodem gwa∏townie opada
Linie dystansowe sà dalej od sa-
mochodu ni˝ wynika∏oby to z rze-
czywistej odleg∏oÊci. Z tego powo-
du pokazywane obiekty wydajà
si´ byç bli˝ej, ni˝ sà w rzeczywi-
stoÊci. Innymi s∏owy istnieje pewien
margines b∏´du pomi´dzy obra-
zem linii prowadzàcych na ekra-
nie a rzeczywistymi odleg∏oÊciami
i kierunkami na drodze.
Gdy samochód jest przechylony
Gdy ze wzgl´du na liczb´
pasa˝erów lub sposób roz-
mieszczenia przewo˝onego
∏adunku nadwozie samochodu
jest przechylone w któràkol-
wiek stron´, wyst´puje pewna
rozbie˝noÊç pomi´dzy obrazem
linii prowadzàcych na ekranie
a rzeczywistymi odleg∏oÊciami
i kierunkami na drodze.
4-5. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu243
4
Jazda
Margines b∏´du
23 CT200h OM76216E A 24/5/16 10:49 Page 243

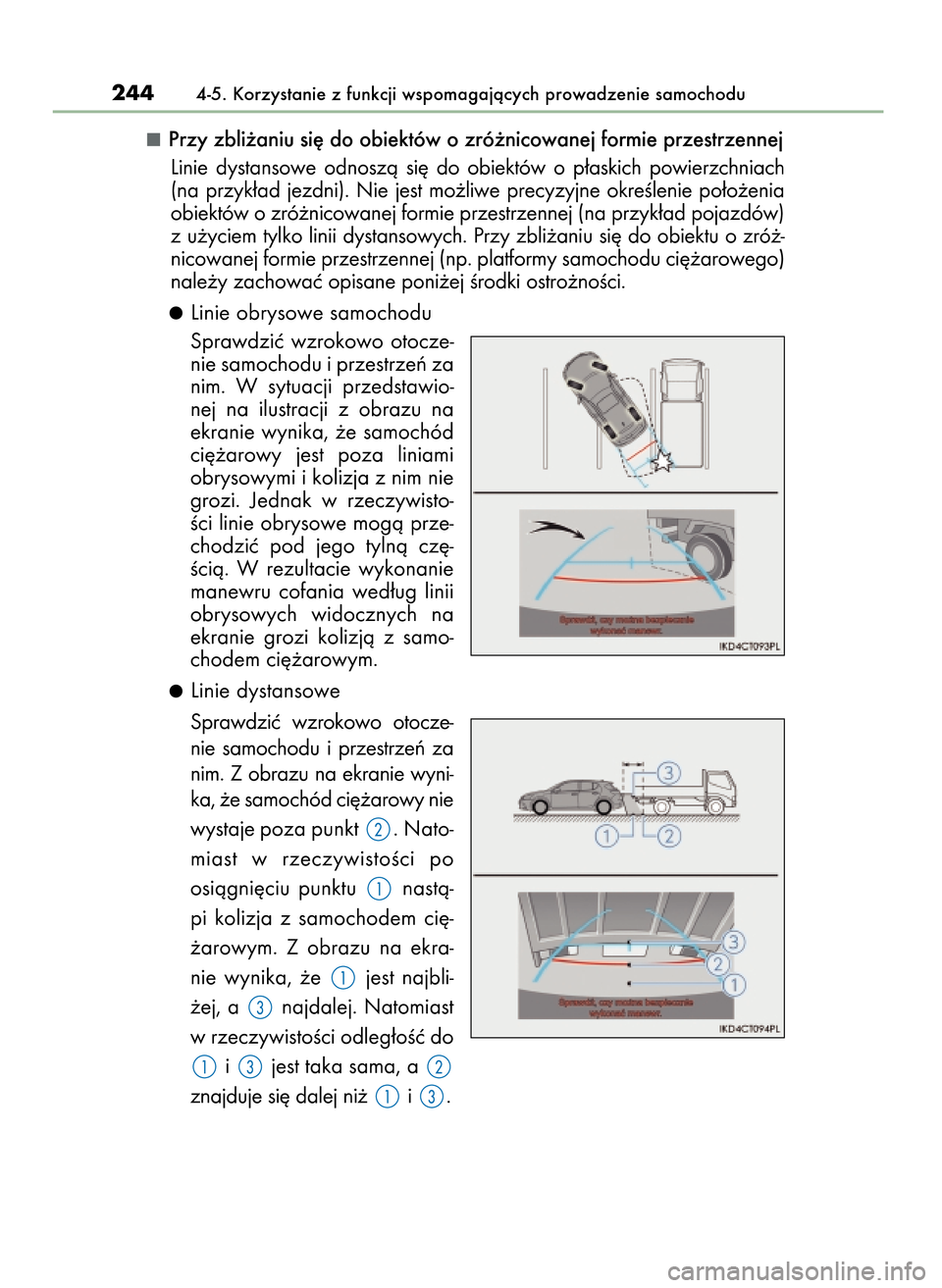

Przy zbli˝aniu si´ do obiektów o zró˝nicowanej formie przestrzennej
Linie dystansowe odnoszà si´ do obiektów o p∏askich powierzchniach
(na przyk∏ad jezdni). Nie jest mo˝liwe precyzyjne okreÊlenie po∏o˝enia
obiektów o zró˝nicowanej formie przestrzennej (na przyk∏ad pojazdów)
z u˝yciem tylko linii dystansowych. Przy zbli˝aniu si´ do obiektu o zró˝-
nicowanej formie przestrzennej (np. platformy samochodu ci´˝arowego)
nale˝y zachowaç opisane poni˝ej Êrodki ostro˝noÊci.
Linie obrysowe samochodu
Sprawdziç wzrokowo otocze-
nie samochodu i przestrzeƒ za
nim. W sytuacji przedstawio-
nej na ilustracji z obrazu na
ekranie wynika, ˝e samochód
ci´˝arowy jest poza liniami
obrysowymi i kolizja z nim nie
grozi. Jednak w rzeczywisto-
Êci linie obrysowe mogà prze-
chodziç pod jego tylnà cz´-
Êcià. W rezultacie wykonanie
manewru cofania wed∏ug linii
obrysowych widocznych na
ekranie grozi kolizjà z samo-
chodem ci´˝arowym.
Linie dystansowe
Sprawdziç wzrokowo otocze-
nie samochodu i przestrzeƒ za
nim. Z obrazu na ekranie wyni-
ka, ˝e samochód ci´˝arowy nie
wystaje poza punkt . Nato-
miast w rzeczywistoÊci po
osiàgni´ciu punktu nastà-
pi kolizja z samochodem ci´-
˝arowym. Z obrazu na ekra-
nie wynika, ˝e jest najbli-
˝ej, a najdalej. Natomiast
w rzeczywistoÊci odleg∏oÊç do
i jest taka sama, a
znajduje si´ dalej ni˝ i .
2444-5. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu
23 CT200h OM76216E A 24/5/16 10:49 Page 244

W razie podejrzenia nieprawid∏owoÊci
W razie stwierdzenia któregokolwiek z opisanych poni˝ej objawów
nale˝y sprawdziç prawdopodobne przyczyny, wykonaç zalecane
dzia∏ania naprawcze i zweryfikowaç ich skutecznoÊç.
Je˝eli mimo wykonania zalecanych dzia∏aƒ objaw nie ustàpi, zleciç
autoryzowanej stacji obs∏ugi Lexusa lub innemu specjalistycznemu
warsztatowi sprawdzenie samochodu.
4-5. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu245
4
Jazda
Wa˝ne informacje
Prawdopodobna przyczyna Dzia∏anie
❏Nieczytelny obraz
❏Niewyraêny obraz
❏Przesuni´ty obraz
❏Znacznie przesuni´te linie prowadzàce
• Samochód znajduje si´ w ciemnym miejscu
• Temperatura w okolicach obiektywu jest
bardzo wysoka lub bardzo niska
• Temperatura zewn´trzna jest niska
• Obiektyw pokryty jest kroplami wody
• Wysoka wilgotnoÊç powietrza lub pada
deszcz
• Do obiektywu przywar∏o obce cia∏o
(np. Ênieg lub b∏oto)
• Zarysowany obiektyw
• Âwiat∏o s∏oneczne lub blask Êwiate∏
g∏ównych innego samochodu wpada
bezpoÊrednio w obiektyw.
• Samochód jest oÊwietlony lampami
jarzeniowymi, sodowymi, rt´ciowymi itp.Opisane przyczyny nie oznaczajà usterki.
Podczas cofania wzrokowo kontrolowaç
otoczenie samochodu. (Gdy niekorzystne
warunki ulegnà poprawie, mo˝na ponownie
korzystaç z uk∏adu.)
Regulacja parametrów obrazu wyÊwietlanego
na ekranie przez wizyjny system monitoro-
wania sytuacji z ty∏u samochodu. (
S. 345)
Zabrudzony obiektyw kamery lub przywierajà
do niego obce cia∏a (np. krople deszczu,
Ênieg, b∏oto).Nale˝y sp∏ukaç kamer´ du˝à iloÊcià wody,
a nast´pnie wytrzeç obiektyw do czysta mi´kkà
i wilgotnà szmatkà.
Nastàpi∏o silne uderzenie w kamer´
lub jej okolice.W takiej sytuacji nale˝y zleciç autoryzowanej
stacji obs∏ugi Lexusa lub innemu specjalistyczne-
mu warsztatowi sprawdzenie samochodu.
Nieprawid∏owe ustawienie kamery.W takiej sytuacji nale˝y zleciç autoryzowanej
stacji obs∏ugi Lexusa lub innemu specjalistycz-
nemu warsztatowi sprawdzenie samochodu.
• Samochód jest przechylony
(np. w wyniku du˝ego obcià˝enia samo-
chodu, ciÊnienie w oponach jest niskie,
np. z powodu przebicia opony itp.).
• Samochód znajduje si´ na wzniesieniu.Opisane przyczyny nie oznaczajà usterki.
Podczas cofania nale˝y wzrokowo
kontrolowaç otoczenie samochodu.
23 CT200h OM76216E A 24/5/16 10:49 Page 245

2464-5. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu
Zalecenia przy korzystaniu z wizyjnego systemu monitorowania sytuacji
z ty∏u samochodu
Wizyjny system monitorowania sytuacji z ty∏u samochodu stanowi uzupe∏nienie
podstawowego wyposa˝enia i ma na celu wspomagaç kierowc´ podczas cofa-
nia. Podczas cofania nale˝y najpierw skontrolowaç wzrokowo obszar za samo-
chodem i wokó∏ niego, a dopiero w drugiej kolejnoÊci rozpoczàç sam manewr.
Nale˝y przestrzegaç podanych Êrodków ostro˝noÊci, aby nie spowodowaç
wypadku, w wyniku którego mog∏oby dojÊç do Êmierci lub powa˝nych obra-
˝eƒ cia∏a.
Nie nale˝y bezkrytycznie polegaç na wskazaniach wizyjnego systemu
monitorowania sytuacji z ty∏u samochodu. Obraz na ekranie i wskazania
linii pomocniczych mogà odbiegaç od rzeczywistej sytuacji.
Podczas cofania nale˝y zachowaç takie same Êrodki ostro˝noÊci, jak
w przypadku wykonywania tego manewru ka˝dym innym samochodem.
Podczas cofania nale˝y utrzymywaç ma∏à pr´dkoÊç samochodu, kontrolu-
jàc jà za pomocà peda∏u hamulca zasadniczego.
Podawane instrukcje nale˝y traktowaç jedynie jako wskazówki.
Moment, w którym podczas parkowania konieczny jest manewr kierownicà,
a tak˝e zakres tego ruchu zale˝à od warunków drogowych, stanu nawierzchni,
stanu samochodu i innych czynników. Nale˝y mieç tego ÊwiadomoÊç podczas
korzystania z wizyjnego systemu monitorowania sytuacji z ty∏u samochodu.
Przed rozpocz´ciem wje˝d˝ania na miejsce postojowe nale˝y upewniç si´,
czy samochód si´ w nim zmieÊci.
W nast´pujàcych sytuacjach nale˝y zrezygnowaç z korzystania z wizyjnego
systemu monitorowania sytuacji z ty∏u samochodu:
• Na oblodzonej, Êliskiej lub pokrytej Êniegiem nawierzchni
• Gdy na ko∏a za∏o˝one sà ∏aƒcuchy przeciwpoÊlizgowe
• Gdy drzwi baga˝nika nie sà ca∏kowicie zamkni´te
• W miejscach, które nie sà p∏askie lub sà zakrzywione, np. na ∏uku drogi
lub stoku.
Przy niskiej temperaturze otoczenia wyÊwietlany obraz mo˝e byç ma∏o wyraê-
ny i ciemny. Przy przemieszczaniu si´ samochodu obraz na ekranie mo˝e byç
zniekszta∏cony lub nieczytelny. Przed przystàpieniem do manewrowania nale˝y
zawsze wzrokowo kontrolowaç sytuacj´ wokó∏ samochodu, zarówno patrzàc
przez szyby, jak i korzystajàc z lusterek wstecznych.
Po zmianie rozmiaru opon mo˝e ulec zmianie po∏o˝enie wyÊwietlanych na
ekranie linii pomocniczych.
W kamerze zastosowany jest specjalny rodzaj obiektywu. Odleg∏oÊci pomi´-
dzy widocznymi na ekranie obiektami i pieszymi mogà nie odzwierciedlaç
precyzyjnie rzeczywistego stanu. (
S. 242)
23 CT200h OM76216E A 24/5/16 10:49 Page 246

4-5. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu247
4
Jazda
Obs∏uga kamery
W opisanych poni˝ej sytuacjach lub w razie nieprzestrzegania poni˝szych
zaleceƒ wizyjny system monitorowania sytuacji z ty∏u samochodu mo˝e nie
dzia∏aç prawid∏owo.
• Uderzenie w ty∏ samochodu mo˝e spowodowaç zmian´ po∏o˝enia i kie-
runku ustawienia kamery.
• Kamera ma wodoszczelnà konstrukcj´ i nie nale˝y jej wymontowywaç,
rozmontowywaç ani modyfikowaç. Mo˝e to spowodowaç jej niew∏aÊciwe
dzia∏anie.
• Podczas czyszczenia kamery nale˝y sp∏ukaç jà du˝à iloÊcià wody, a na-
st´pnie wytrzeç obiektyw do czysta mi´kkà i wilgotnà szmatkà. Silne
szorowanie obiektywu mo˝e spowodowaç zarysowania uniemo˝liwia-
jàce przekazywanie wyraênego obrazu.
• Nie dopuszczaç do kontaktu kamery ze zmywaczami organicznymi,
woskiem do nadwozi samochodowych, p∏ynem do mycia szyb lub innym pre-
paratem. Gdy do tego dojdzie, nale˝y natychmiast wytrzeç powierzchni´.
• Gwa∏towna zmiana temperatury, np. polanie goràcà wodà przy mroênej
pogodzie, mo˝e spowodowaç nieprawid∏owà prac´ uk∏adu.
• Podczas mycia samochodu nie nale˝y kierowaç intensywnego strumienia wo-
dy na kamer´ lub jej okolice. Grozi to nieprawid∏owym dzia∏aniem kamery.
• W warunkach oÊwietlenia lampami fluorescencyjnymi, sodowymi, rt´ciowymi
itp. obrazy êróde∏ Êwiat∏a i oÊwietlonych miejsc na ekranie mogà migotaç.

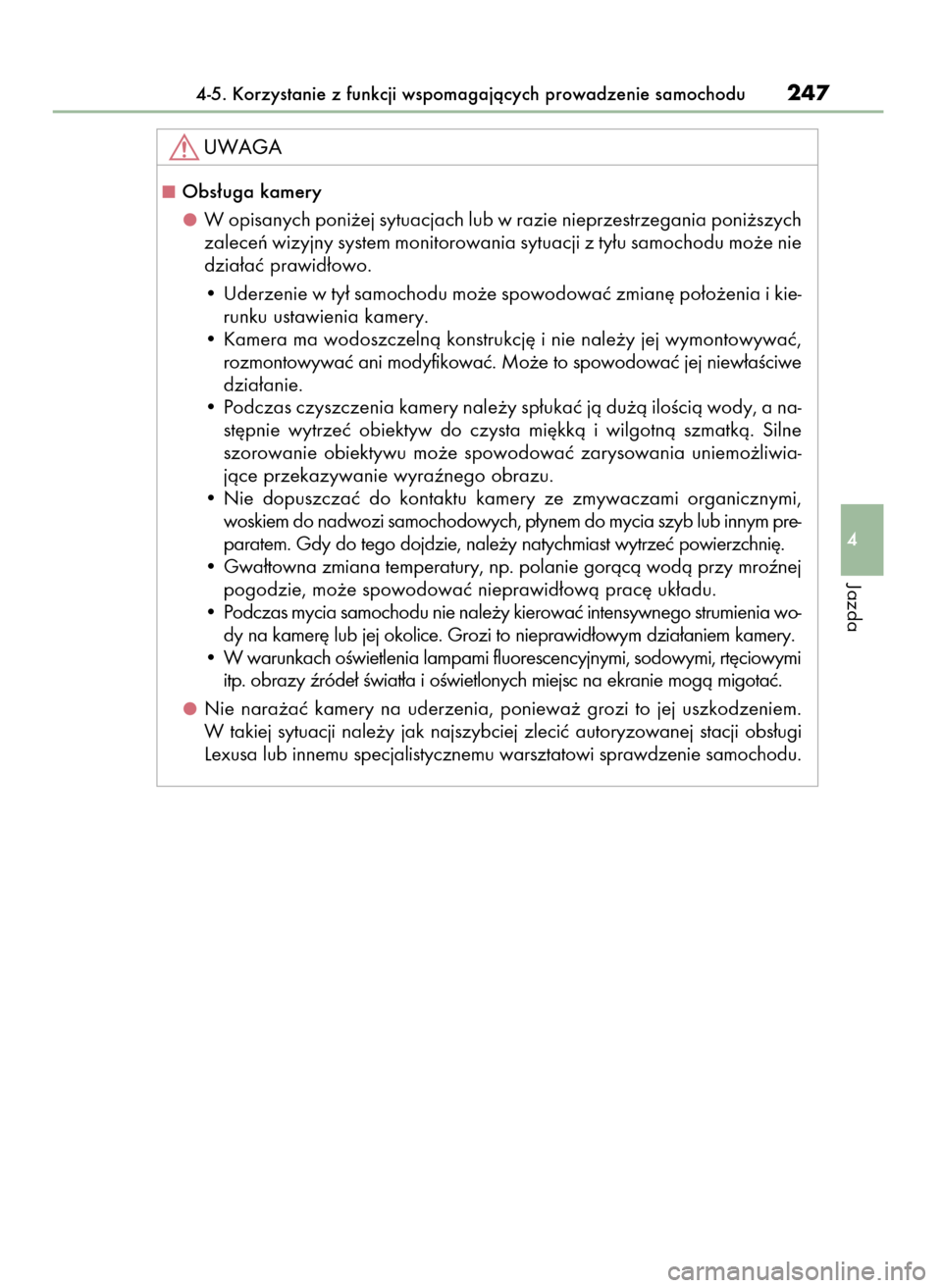

Nie nara˝aç kamery na uderzenia, poniewa˝ grozi to jej uszkodzeniem.
W takiej sytuacji nale˝y jak najszybciej zleciç autoryzowanej stacji obs∏ugi
Lexusa lub innemu specjalistycznemu warsztatowi sprawdzenie samochodu.
23 CT200h OM76216E A 24/5/16 10:49 Page 247

Normalny tryb jazdy
Tryb jazdy ekonomicznej
Tryb jazdy ekonomicznej jest odpo-
wiedni do zmniejszenia zu˝ycia
paliwa, poniewa˝ przekazywanie
momentu obrotowego na ko∏a,
w reakcji na wciÊni´cie peda∏u
przyspieszenia, przebiega w spo-
sób bardziej ∏agodny. Ponadto do
minimum ograniczana jest praca
uk∏adu klimatyzacji (ogrzewa-
nie/ch∏odzenie), co przyczynia si´
do zmniejszenia zu˝ycia paliwa.
Je˝eli prze∏àcznik trybu jazdy zostanie przestawiony w lewo, na zestawie
wskaêników zaÊwieci si´ lampka kontrolna trybu jazdy ekonomicznej.
NaciÊni´cie prze∏àcznika przywraca normalny tryb jazdy.
Tryb jazdy dynamicznej
Trybu jazdy dynamicznej mo˝na u˝ywaç, gdy potrzebna jest szybka reakcja
uk∏adu nap´dowego na peda∏ przyspieszenia, np. podczas wyprzedzania
i do jazdy w terenach górzystych.
Je˝eli prze∏àcznik trybu jazdy zostanie przestawiony w prawo, zaÊwieci si´
lampka kontrolna trybu jazdy dynamicznej.
NaciÊni´cie prze∏àcznika przywraca normalny tryb jazdy.
Dzia∏anie uk∏adu klimatyzacji w trybie jazdy ekonomicznej
Tryb jazdy ekonomicznej steruje procesem ogrzewania/ch∏odzenia oraz pr´dko-
Êcià dmuchawy uk∏adu klimatyzacji, aby zapewniç jak najni˝sze zu˝ycie paliwa
(
S. 427, 434). Aby zwi´kszyç wydajnoÊç uk∏adu klimatyzacji, nale˝y wyregu-
lowaç pr´dkoÊç dmuchawy lub wy∏àczyç tryb jazdy ekonomicznej.
Automatyczne wy∏àczanie trybu jazdy dynamicznej
Tryb jazdy dynamicznej jest wy∏àczany automatycznie po wybraniu przyciskiem
rozruchu stanu wy∏àczonego po zakoƒczeniu jazdy w trybie dynamicznym.
2484-5. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu
Prze∏àcznik wyboru trybu jazdy
Mo˝na wybieraç spoÊród dost´pnych trybów jazdy celem dostosowania
si´ do warunków drogowych.
23 CT200h OM76216E A 24/5/16 10:49 Page 248
