2017 FIAT DUCATO BASE CAMPER Brugs- og vedligeholdelsesvejledning (in Danish)

MOBILTELEFONHOLDER
(afhængigt af versioner/markeder)
Den er placeret på midterkonsollen, i
området, der er vist i fig. 88
SIDELOMMER I DØRE
I beklædningen på alle døre er der
sidelommer/dokumentlommer fig. 89.RUM UNDER FORSÆDE I
PASSAGERSIDEN
Rummet bruges på følgende måde:
❒Åbn klappen A fig. 90 og fjern den
som vist.
❒Drej låseknappen B mod uret og fjern
den for at få rummet ud.
SKILLEVÆG BAGTIL
Bilen kan være udstyret med en blind
skillevæg bagtil eller være udstyret med
skydeglas.
Skillevæggens skydeglas åbnes/lukkes
ved hjælp af knappen A fig. 91.
På specifikke udstyrsvarianter er der
monteret en beskyttelsesgitter, der
er anbragt på skillevæggens rude
indvendigt i lastrummet.KOPHOLDER -
DÅSEHOLDER
Kop-/dåseholderen er placeret midt på
instrumentpanelet fig. 92.
88F1A0343
89F1A0093
90F1A0095
91F1A0096
92F1A0307
61

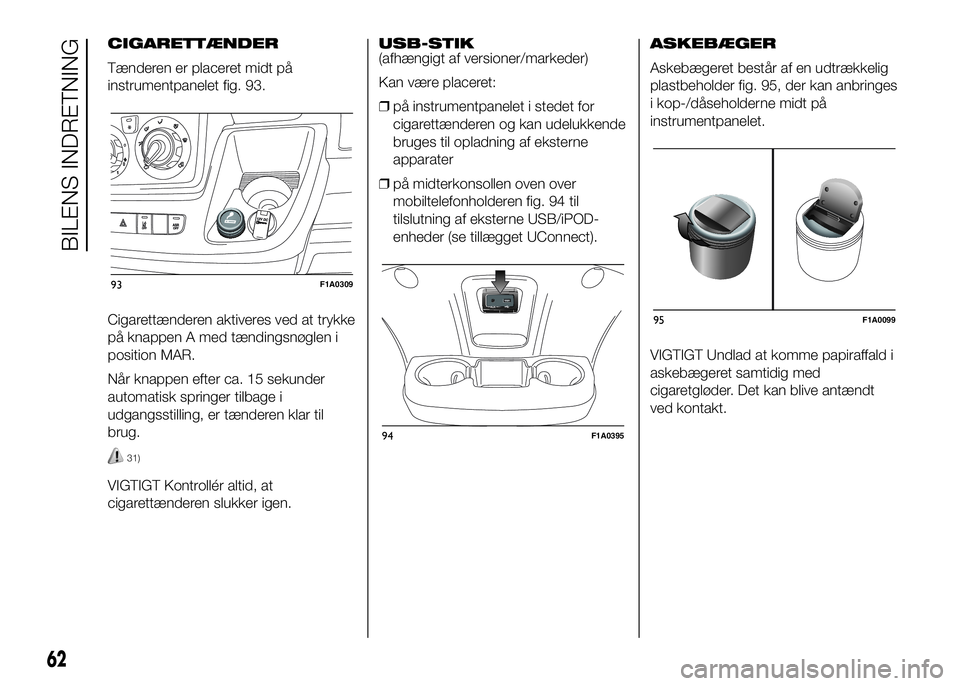

CIGARETTÆNDER
Tænderen er placeret midt på
instrumentpanelet fig. 93.
Cigarettænderen aktiveres ved at trykke
på knappen A med tændingsnøglen i
position MAR.
Når knappen efter ca. 15 sekunder
automatisk springer tilbage i
udgangsstilling, er tænderen klar til
brug.
31)
VIGTIGT Kontrollér altid, at
cigarettænderen slukker igen.USB-STIK
(afhængigt af versioner/markeder)
Kan være placeret:
❒på instrumentpanelet i stedet for
cigarettænderen og kan udelukkende
bruges til opladning af eksterne
apparater
❒på midterkonsollen oven over
mobiltelefonholderen fig. 94 til
tilslutning af eksterne USB/iPOD-
enheder (se tillægget UConnect).ASKEBÆGER
Askebægeret består af en udtrækkelig
plastbeholder fig. 95, der kan anbringes
i kop-/dåseholderne midt på
instrumentpanelet.
VIGTIGT Undlad at komme papiraffald i
askebægeret samtidig med
cigaretgløder. Det kan blive antændt
ved kontakt.
93F1A0309
94F1A0395
95F1A0099
62
BILENS INDRETNING

SOLSKÆRME
Solskærmene er placeret ved siden af
det indvendige førerspejl fig. 96.
De kan både drejes op/ned og svinges
ud til siden.
I alle versioner er passagersidens
solskærm udstyret med makeupspejl.
VIGTIGT På begge sider af solskærmen
i passagersiden sidder der en mærkat
angående forpligtelsen til at deaktivere
airbaggen, hvis der installeres en
barnestol vendt mod kørselsretningen.
Overhold altid anvisningerne på
solskærmen (se afsnittet "Frontairbags"
i kapitlet "Sikkerhed").STRØMUDTAG
(afhængigt af versioner/markeder)
Strømudtaget er placeret midt
på instrumentpanelet ved siden af
cigarettænderen.
Det bruges ved at åbne dækslet A fig.
97.SKRIVEKLAP/LÆSEPULT
(afhængigt af versioner/markeder)
Midtfor på instrumentpanelet, over
rummet til autoradio, findes der en
skriveklap A fig. 98. I nogle versioner
kan den tillige anvendes som læsepult
når den løftes bagtil og anbringes så
den hviler mod instrumentpanelet som
vist på figuren.
I versioner udstyret med dobbeltairbag i
passagersiden er skriveklappen fast.
32)
96F1A0100
97F1A0308
98F1A0102
63

TABLET HOLDER
(afhængigt af versioner/markeder)
Den er placeret midt på
instrumentpanelet og kan holde en
tablet fast.
Den bruges som følger fig. 99:
❒Sænk grebet A for at åbne
låseanordningerne B.
❒Indsæt tabletten mellem
låseanordningerne B.
❒Løft grebet A for at sikre at den er
låst.
33)
FRALÆGNINGSHYLDE
OVER KABINEN
(afhængigt af versioner/markeder)
Den er placeret over førerkabinen fig.
100 og er beregnet til opbevaring af
lette genstande.
Maks. tilladt last:
– anbragt: 10 kg
– fordelt på hele hyldefladen: 20 kgKABINENS
OPBEVARINGSRUM
(KLAPPER)
(afhængigt af versioner/markeder)
Opbevaringsrummet er monteret over
solskærmene fig. 101, og er beregnet til
at man hurtigt kan opbevare lette
genstande (f.eks. dokumenter, vejkort,
osv...).
99F1A0342
100F1A0103
101F1A0104
64
BILENS INDRETNING

KLAP PÅ SÆDEBÆNK
(afhængigt af versioner/markeder)
Den bruges ved at trække i tungen A
fig. 102 og sænke klappen. Klappen er
forsynet med to glasholderaftryk og
en støtteflade med papirholderklemme.
BEMÆRK
31) Cigarettænderen bliver meget
varm. Den skal derfor håndteres
med forsigtighed og må ikke
benyttes af børn: brandfare
og/eller risiko for forbrændinger!
32) Kør ikke med skriveklappen
i løftet stilling.33) For at undgå farlige situationer
er det forbudt at flytte
tabletholderen og bruge
anordningen under kørslen.
FARTSKRIVER
For funktion og brug af fartskriveren,
henvises der til producentens
brugsvejledning. Det er obligatorisk at
montere fartskriveren på biler, hvis vægt
(med og uden anhænger) er større
end 3,5 ton.
VIGTIGT Enhver, der foretager
ændringer på kontrolinstrumentet eller
signalernes transmissionssystem,
der influerer på kontrolinstruments
registrering, specielt hvis dette sker
med svindelformål, kan overtræde
landets strafferetlige eller administrative
regler.
VIGTIGT Hvis der er monteret fartskriver
anbefales det, efter at bilen har stået
stille i 5 dage, at batteriets minuspol
frakobles for at bevare dets ladestand.
ANVISNINGER
Brug ikke slibemidler eller opløsninger til
rengøring af apparatet. Til udvendig
rengøring af apparatet bruges en fugtig
klud og eventuelt specifikke produkter
til pleje af syntetiske materialer.
102F1A0105
65

Fartskriveren er monteret og plomberet
af autoriseret personale: Få under
ingen omstændigheder adgang
til apparatet og tilhørende strømkabler
og registrering. Det tilkommer ejeren
af bilen, hvorpå fartskriveren er
monteret, at sørge for regelmæssig
kontrol.
Kontrollen skal foretages mindst hvert
andet år, og der skal foretages en
test, der bekræfter dets regelmæssige
funktion. Sørg for, at klæbemærket
fornys efter hver kontrol, og at dette
indeholder de foreskrevne data.SPEED BLOCK
(afhængigt af versioner/markeder)
Bilen er udstyret med en
fartbegrænsningsfunktion, der kan
indstilles efter brugerens anmodning, til
en af 4 standardværdier : 90, 100,
110 eller 130 km/t.
Kontakt Fiats servicenet for at
aktivere/deaktivere denne funktion.
Efter indgrebet påsættes et mærkat på
frontruden, hvorpå værdien for den
maksimalt indstillede hastighed er
angivet.
VIGTIGT Speedometeret kan muligvis
angive en maksimal hastighed, der
er højere end den reelle, der er indstillet
af forhandleren, som foreskrevet i de
gældende love.
SELVJUSTERENDE
LUFTAFFJEDRING
SPECIFIKATIONER
Systemet indvirker kun på baghjulene.
Systemet fastholder bilens stilling i
bagfjedrene konstant ved enhver
belastning og sikrer samtidig en større
kørekomfort. Endvidere gør systemet,
når bilen holder stille, det muligt at
justere bilens højde, ved at vælge
mellem 7 forskellige positioner for at
lette adgangen til bagagerummet.
HØJDEJUSTERINGER
Frihøjden fra jorden kan variere mellem
7 foruddefinerede niveauer: fra "stilling
-3" til "stilling 0" op til "stilling +3".
Multifunktionsdisplayet, der er placeret
centralt i instrumentgruppen, kan vise
stillingstilstanden.
Automatisk justering
Under kørsel sætter systemet
automatisk bilen tilbage til "stilling 0" og
fastholder den konstant.
Under justeringen blinker lysdioden på
knappen (A eller B fig. 103), svarende til
bevægelsesretningen.
66
BILENS INDRETNING

Manuel justering
4)
Når bilen holder stille med motoren
tændt eller standset, kan man indstille
den ønskede højde.
Med motoren standset kan manuel
justering kun udføres et begrænset
antal gange.
Ved at trykke på knappen A i mindre
end 1 sekund vælges niveauet, der er
højere end det tidligere. Ved at holde
knappen A nede i mere end 1 sekund
er det muligt at vælge det maksimale
niveau direkte: "stilling +3".
Ved at trykke på knappen B i mindre
end 1 sekund vælges niveauet, der er
lavere end det tidligere. Ved at holde
knappen B nede i mere end 1 sekund
er det muligt at vælge det laveste
niveau direkte: "stilling -3".Under justeringen blinker lysdioden på
knappen (A eller B), svarende til
bevægelsesretningen.
Hvis den pågældende lysdiode, efter at
have valgt en knap, forbliver tændt
med konstant lys (i ca. 5 sekunder) i
stedet for at blinke, betyder det at
justeringen midlertidigt er utilgængelig.
De mulige årsager kan være følgende:
❒Utilstrækkelig lufttilførsel: Funktionen
genoprettes, når motoren startes.
❒Systemet har nået en
driftstemperaturgrænse: Vent et par
minutter for at lade det afkøle før
du igen trykker på knapperne.
Det valgte niveau med bilen standset,
bevares op til en hastighed på ca.
20 km/t, når denne hastighed
overstiges, genopretter systemet
automatisk det normale niveau: "stilling
0".
VIGTIGT
4) Inden man foretager manuel
justering med åbne døre, skal man
sikre sig, at der er nok plads
omkring bilen til denne type
handling.
DØRE
AFLÅSNING/OPLÅSNING
MED CENTRALLÅS
Aflåsning af døre udefra
Med lukkede døre trykkes på knappen
på fjernbetjeningen fig. 104 - fig.
105 eller indsæt og drej metalklingen i
dørlåsen i førersiden med uret. Låsning
af dørene er kun mulig, når samtlige
døre er lukket.
Tryk på knappen B for at åbne
metalklingen.
Hvis en eller flere døre er åbne, når der
trykkes på knappen
på
fjernbetjeningen, blinker blinklysene og
lysdioden på knappen A fig. 107 hurtigt
i ca. 3 sekunder. Når funktionen er
aktiveret, er knappen A fig. 107 ikke
tilgængelig.
Ved to korte tryk på knappen
på
fjernbetjeningen aktiveres
deadlock-systemet (se afsnittet
"Deadlock").
103F1A0170
67

Oplåsning af døre
udefra
Tryk kort på knappen
fig. 104 eller
fig. 105, afhængig af versionen, for at
låse dørene op på afstand og tænde
den tidsindstillede indvendige
loftslampe med dobbelt signalering fra
blinklysene.Man kan endvidere låse samtlige døre
op ved at dreje nøglens metalklinge
mod uret fig. 106 i førerdørens lås. Når
batteriet er afbrudt, er det udelukkende
muligt at få adgang til bilen gennem
oplåsning af den mekaniske lås i
førersiden.
Låsning/oplåsning af
døre indefra
Tryk på knappen A fig. 107 for at låse
dørene, og tryk igen for at låse dørene
op. Låsning/oplåsning sker centralt
(fortil og bagtil).
Når dørene er låst, er lysdioden på
knappen A tændt, og endnu et tryk på
knappen medfører central oplåsning
af alle døre og slukning af
kontrollampen.Når dørene er oplåst, er lysdioden
slukket, og endnu et tryk på knappen
medfører centrallåsning af alle døre.
Dørlåsningen aktiveres kun, hvis alle
døre er korrekt lukket.
Efter aflåsning af dørene via:
❒fjernbetjening
❒dørlåsen
er det ikke muligt at foretage oplåsning
ved hjælp af knappen A fig. 107
placeret på instrumentpanelet.
VIGTIGT Med aktiveret centrallåsning
opnås deaktivering af centrallåsen ved
at trække i dørhåndtaget på en af
fordørene. Ved at trække i et af
håndtagene på bagdørene låses den
enkelte dør op.
104F1A0112
105F1A0113
106F1A0114
107F1A0303
68
BILENS INDRETNING
