2017 FIAT DUCATO BASE CAMPER Brugs- og vedligeholdelsesvejledning (in Danish)

KOMPONENTFORTEGNELSE
.
FORLYGTER
❒Pæretyper ...........................................208
❒Kørelys ............................................... 46
❒Positionslys/nærlys ............................. 46
❒Fjernlys ............................................... 47
❒Udskiftning af pærer ...........................210
HJUL
❒Fælge og dæk ....................................266
❒Dæktryk ..............................................267
❒Skift af et hjul ......................................197
❒Dækreparationssæt Fix&Go ................202
SIDESPEJLE
❒Indstilling ............................................. 25
❒Indfoldning .......................................... 26
DØRE
❒Åbning/lukning med centrallås ............ 67
VINDUESVISKERE
❒Funktion ............................................. 49
❒Udskiftning af viskerblad .....................249
MOTOR
❒Kontrol af væskestande ......................237❒Tekniske data ......................................260
1F1A5000
5

.
BAGLYGTER
❒Pæretyper ...........................................208
❒Udskiftning af pærer ...........................212
LASTRUM
❒Åbning/lukning .................................... 70
TREDJE STOPLYGTE
❒Pæretyper ...........................................208
❒udskiftning af pærer ............................214
PARKERINGSSENSORER
❒Funktion ............................................. 94
2F1A5001
6
KOMPONENTFORTEGNELSE

.
VENTILATIONSÅBNINGER
❒Luftdyser ............................................ 29
VENSTRE KONTAKTARM
❒Udvendig belysning ............................ 46
INSTRUMENTGRUPPE
❒Instrumentgruppe ...............................111
❒Kontrollamper .....................................126
HØJRE KONTAKTARM
❒Viskere og vaskere .............................. 49
AUTORADIO
❒Anlæg .................................................100
OPBEVARINGSRUM /
FRONTAIRBAG I PASSAGERSIDEN
❒Indvendigt udstyr ................................ 60
❒Frontairbag .........................................168
HANDSKERUM
❒Indvendigt udstyr ................................ 60
VARMEAPPARAT/KLIMAANLÆG
❒Varme- og ventilationsanlæg ............... 28
❒Manuelt klimaanlæg ............................ 31
❒Automatisk klimaanlæg ....................... 34
BETJENINGSKNAPPER PÅ
INSTRUMENTPANEL
❒Funktion ............................................. 57
GEARSTANG
❒Funktion .............................................180
RAT
❒Indstilling ............................................. 25
❒Frontairbag i førersiden .......................168
RADIO
MEDIA
PHONEINFO
A-B-C
MENU
123 4 56
3F1A5002
7

.
GREB TIL ÅBNING AF
MOTORHJELM
❒Åbning/lukning .................................... 73
BETJENINGSPANEL
❒Betjeningsknapper .............................. 57
❒Betjeningsknapper ..............................115
KOP-/DÅSE-/FLASKEHOLDER
❒Udstyr ................................................. 61
DØRE
❒Låsning/oplåsning ............................... 67
SÆDER
❒Indstillinger .......................................... 16
❒Støddæmpet sæde ............................ 17
❒Sæder med indstillelige armlæn .......... 17
❒Drejesæde .......................................... 17
❒Bænkesæde ....................................... 20
HÅNDBREMSE
❒Funktion .............................................179
MO
DE
4F1A5003
8
KOMPONENTFORTEGNELSE

BILENS INDRETNING
Her starter dit nærmere bekendtskab til
din nye bil.
Den instruktionsbog, som du læser,
beskriver på en simpel og direkte måde,
hvordan bilen er bygget og hvordan
den fungerer.
Derfor anbefaler vi dig, at du læser den
omhyggeligt i bilen, så du selv kan se
de illustrerede billeder.SYMBOLER .................................... 11
FIAT CODE STARTSPÆRRE ........... 11
NØGLER ......................................... 12
ELEKTRONISK ALARM ................... 14
TÆNDINGSLÅS .............................. 15
SÆDER........................................... 16
HOVEDSTØTTER ............................ 24
RAT ................................................. 25
BAKSPEJLE.................................... 25
VARME- OG
VENTILATIONSANLÆG ................... 28
LUFTDYSER ................................... 29
VARME- OG
VENTILATIONSANLÆG ................... 29
MANUELT KLIMAANLÆG ............... 31
AUTOMATISK KLIMAANLÆG ......... 34
EKSTRA VARMEAPPARAT .............. 40
EKSTRA UAFHÆNGIGT
VARMEAPPARAT ............................ 40
UDVENDIG BELYSNING ................. 46
RENGØRING AF RUDER ................ 49
CRUISE CONTROL (FARTPILOT) .... 51
LOFTSLAMPER .............................. 55
BETJENINGSKNAPPER .................. 57
BRÆNDSTOFAFBRYDERKONTAKT........... 59
INDVENDIGT UDSTYR ................... 60
FARTSKRIVER ................................ 65SPEED BLOCK ............................... 66
SELVJUSTERENDE
LUFTAFFJEDRING .......................... 66
DØRE.............................................. 67
RUDEOPTRÆK ............................... 73
MOTORHJELM ............................... 73
TAGBAGAGEBÆRER/SKIHOLDER . 75
LYGTER .......................................... 75
ABS-SYSTEM ................................. 76
ESC-SYSTEM (ELECTRONIC
STABILITY CONTROL) .................... 77
TRACTION PLUS-SYSTEM ............. 81
TPMS-SYSTEM (TYRE PRESSURE
MONITORING SYSTEM) ................. 82
DRIVING ADVISOR ......................... 85
BAGMONTERET KAMERA
(PARKVIEW® REAR BACK UP
CAMERA) ........................................ 90
TRAFFIC SIGN RECOGNITION ....... 91
EOBD-SYSTEM .............................. 93
PARKERINGSSENSORER............... 94
START&STOP-SYSTEM .................. 96
TILSÆTNINGSMIDDEL TIL
DIESELEMISSIONER ADBLUE
(UREA) ............................................ 99
AUTORADIO ...................................100
TILBEHØR KØBT AF BRUGEREN...100
PÅFYLDNING AF BRÆNDSTOF ......102
MILJØBESKYTTELSE .....................107
9

SYMBOLER
På nogle af bilens komponenter findes
nogle farvede skilte, hvis symboler
angiver vigtige forholdsregler, som skal
overholdes i forhold til selve
komponenten. Under motorhjelmen
findes desuden en oversigt over de
anvendte symboler.
FIAT CODE
STARTSPÆRRE
FORKORTET
Dette er et elektronisk system til
spærring af motoren. Systemet øger
beskyttelsen mod forsøg på tyveri
af bilen. Systemet aktiveres
automatisk, når tændingsnøglen
trækkes ud.
I hver nøgle er der en elektronisk
anordning, der tjener til at modulere
et signal, som udsendes under
startproceduren af en antenne
indbygget i tændingslåsen. Signalet
udgør det “kodeord”, der er forskelligt
hver gang bilen startes og som
bevirker, at styreenheden genkender
nøglen og tillader start.
1)
Funktion
Når nøglen drejes til positionMAR,
inden motoren startes, afgiver
styreenheden for FIAT CODE en
godkendelseskode til
motorstyreenheden for at ophæve
spærringen.Afsendelsen af godkendelseskoden
sker kun, når Fiat CODE har godkendt
den kode, som overføres fra nøglen.
Ved at dreje nøglen til position STOP
deaktiverer Fiat CODE
motorstyreenhedens funktioner.
Uregelmæssig funktion
Hvis nøglens kode ikke genkendes
korrekt under startproceduren, tænder
kontrollampen
i instrumentgruppen
sammen med en meddelelse på
displayet (se kapitlet "Kontrollamper og
meddelelser").
Drej i så fald nøglen tilbage til position
STOPog derefter igen til position
MAR. Forsøg med en anden af bilens
nøgler, hvis motoren forbliver spærret.
Kontakt Fiats servicenet, hvis du stadig
ikke kan starte motoren.
VIGTIGT Hver nøgle har sin egen kode,
som skal indkodes i hukommelsen i
systemets styreenhed. Kontakt Fiats
servicenet for indkodning af nye nøgler
- maks. op til 8 nøgler.
10
BILENS INDRETNING

Hvis kontrollampenlyser op under kørsel
❒Hvis kontrollampen
lyser op
under kørslen, betyder det at
systemet gennemfører en selvtest
(f.eks. på grund af et spændingsfald).
❒Hvis kontrollampen
fortsætter
med at være tændt, skal du kontakte
Fiats servicenet.
VIGTIGT
1) De elektroniske komponenter i
nøglen kan blive beskadiget, hvis
nøglen udsættes for kraftige stød.
Nøglen bør ikke udsættes for
direkte sollys, da dette kan skade
de elektroniske komponenter.
NØGLER
NØGLE UDEN
FJERNBETJENING
Nøglens metaldel A fig. 5 er fast.
Nøglen betjener:
❒Tændingslås
❒Dørlåse
❒Åbning/lukning af tankdæksel.
NØGLE MED
FJERNBETJENING
Metalklingen A fig. 6 - fig. 7 er skjult i
håndgrebet og aktiverer:
❒Tændingslås
❒Dørlåse
❒Åbning/lukning af tankdæksel.
Nøglens metaldel åbnes ved at trykke
på knappen B fig. 6 - fig. 7.For at folde den på plads i holderen,
skal du følge nedenstående
fremgangsmåde:
❒Hold knappen B indtrykket, og drej
metalklingen A.
❒Slip knappen B, og drej metalklingen
A helt ind til den låses med et klik.
1)
Knappenanvendes til oplåsning af
fordørene.
Knappen
anvendes til låsning af alle
dørene.
Knappen
anvendes til oplåsning af
lastrummets døre.
Når dørene låses op, tændes
loftsbelysningen i bilen i et indstillet
tidsrum.
5F1A0008
6F1A0004
11

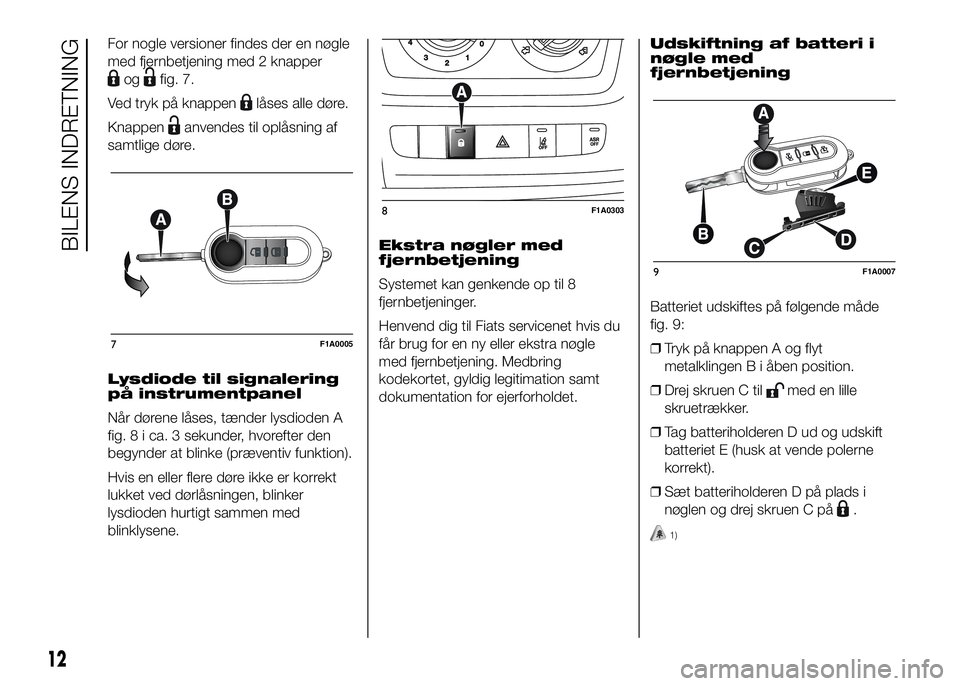

For nogle versioner findes der en nøgle
med fjernbetjening med 2 knapper
ogfig. 7.
Ved tryk på knappen
låses alle døre.
Knappen
anvendes til oplåsning af
samtlige døre.
Lysdiode til signalering
på instrumentpanel
Når dørene låses, tænder lysdioden A
fig. 8 i ca. 3 sekunder, hvorefter den
begynder at blinke (præventiv funktion).
Hvis en eller flere døre ikke er korrekt
lukket ved dørlåsningen, blinker
lysdioden hurtigt sammen med
blinklysene.Ekstra nøgler med
fjernbetjening
Systemet kan genkende op til 8
fjernbetjeninger.
Henvend dig til Fiats servicenet hvis du
får brug for en ny eller ekstra nøgle
med fjernbetjening. Medbring
kodekortet, gyldig legitimation samt
dokumentation for ejerforholdet.Udskiftning af batteri i
nøgle med
fjernbetjening
Batteriet udskiftes på følgende måde
fig. 9:
❒Tryk på knappen A og flyt
metalklingen B i åben position.
❒Drej skruen C til
med en lille
skruetrækker.
❒Tag batteriholderen D ud og udskift
batteriet E (husk at vende polerne
korrekt).
❒Sæt batteriholderen D på plads i
nøglen og drej skruen C på
.
1)
7F1A0005
8F1A0303
9F1A0007
12
BILENS INDRETNING
