2017 FIAT DUCATO BASE CAMPER Brugs- og vedligeholdelsesvejledning (in Danish)

BEMÆRK
107) Selestrammeren virker kun én
gang. Når den er blevet aktiveret,
skal du kontakte Fiats servicenet
for at få den udskiftet.
108) Selen må ikke være snoet.
Selens øverste del skal krydse
skulderen og brystkassen
diagonalt. Den nederste del skal
ligge til omkring bækkenet (som
vist i fig. fig. 155) og ikke omkring
maven. Hold ikke selen bort fra
kroppen med clips, klemmer eller
lignende.
109) Den maksimale beskyttelse
opnås ved at holde ryglænet i
opret position, støtte sig mod
ryglænet og sørge for, at selen
ligget tæt til brystkasse og
bækken. Sørg altid for, at alle
personer i bilen bruger
sikkerhedssele, både på de
forreste og de bageste pladser.
Ved kørsel uden sele øges risikoen
for alvorlige eller dødelige
kvæstelser i tilfælde af en
kollision.110) Sikkerhedsselernes og
selestrammernes komponenter
må under ingen omstændigheder
påvirkes eller afmonteres. Alt
arbejde skal udføres af kvalificeret
og autoriseret personale.
Henvend dig altid til Fiats
servicenet.
111) Hvis en sele har været udsat for
kraftig belastning, f.eks. ved et
trafikuheld, skal den komplette
sele udskiftes inklusive
forankringer, forankringsbolte og
selestrammer. Selen kan være
svækket, selv om den ikke har
synlige skader.
112) Hver sele må kun benyttes af én
person. Placer aldrig et barn på
skødet af en voksen med selen
omkring dem begge fig. 156.
Anbring i det hele taget aldrig
noget mellem personen og selen.
VIGTIGT
26) Indgreb, der medfører stød,
vibrationer eller lokaliseret
opvarmning (over 100°C i maks. 6
timer) i området for
selestrammeren, kan medføre
beskadigelser eller at
selestrammeren udløses uønsket.
Kontakt Fiats servicenet, hvis
der skal foretages indgreb
på disse dele.
157

SIKKER
BEFORDRING AF
BØRN
For at opnå optimal beskyttelse i
tilfælde af en kollision skal alle personer
i bilen være fastspændt ved hjælp af
egnede fastholdelsesanordninger.
Dette er endnu vigtigere, når det drejer
sig om børn.
Brug af fastholdelsesanordninger er iflg.
direktiv 2003/20/EF obligatorisk i alle
EU-lande.
Børns hoved er større og tungere i
forhold til kroppen end voksnes, mens
musklerne og knoglestrukturen endnu
ikke er fuldt udviklet. Der er derfor
behov for andre
fastholdelsesanordninger end de seler,
der anvendes til voksne.
Resultaterne af forskningen i de bedst
mulige fastholdelsesanordninger til børn
er indeholdt i den europæiske standard
ECE-R44, som gør
fastholdelsesanordninger obligatoriske
og inddeler dem i fem grupper efter
barnets vægt:
Gruppe Vægtklasser
Gruppe 0 børn op til 10 kg
Gruppe 0+ børn op til 13 kg
Gruppe 1 børn fra 9 til 18 kg
Gruppe 2børn fra 15 til 25
kg
Gruppe 3børn fra 22 til 36
kg
Som det ses, er der en vis overlapning
mellem grupperne. Desuden findes
der fastholdelsesanordninger som
dækker mere end én vægtgruppe.
Alle fastholdelsesanordninger skal være
mærket med godkendelsesdata og
kontrolmærke. Mærkningen skal være
solidt fastgjort og må under ingen
omstændigheder fjernes.
Børn, der er over 1,50 m høje, ligestilles
med voksne, hvad angår
fastholdelsesanordninger, og anvender
sikkerhedsselerne på normal måde.
Lineaccessori Fiat omfatter barnestole
til hver vægtgruppe. Det anbefales at
benytte disse barnestole, der er specielt
udviklet og testet til brug i Fiat-biler.
113)
GRUPPE 0 og 0+
Børn op til 13 kg skal befordres med
ryggen mod kørselsretningen i en
babystol, som støtter barnets hoved og
ikke udsætter halsen for påvirkninger i
tilfælde af kraftig nedbremsning.
Babystolen fastholdes af bilens
sikkerhedssele, som vist i figuren fig.
157, mens barnet fastspændes med
babystolens egen sele.
114) 115)
157F1A0151
158
SIKKERHEDSUDSTYR

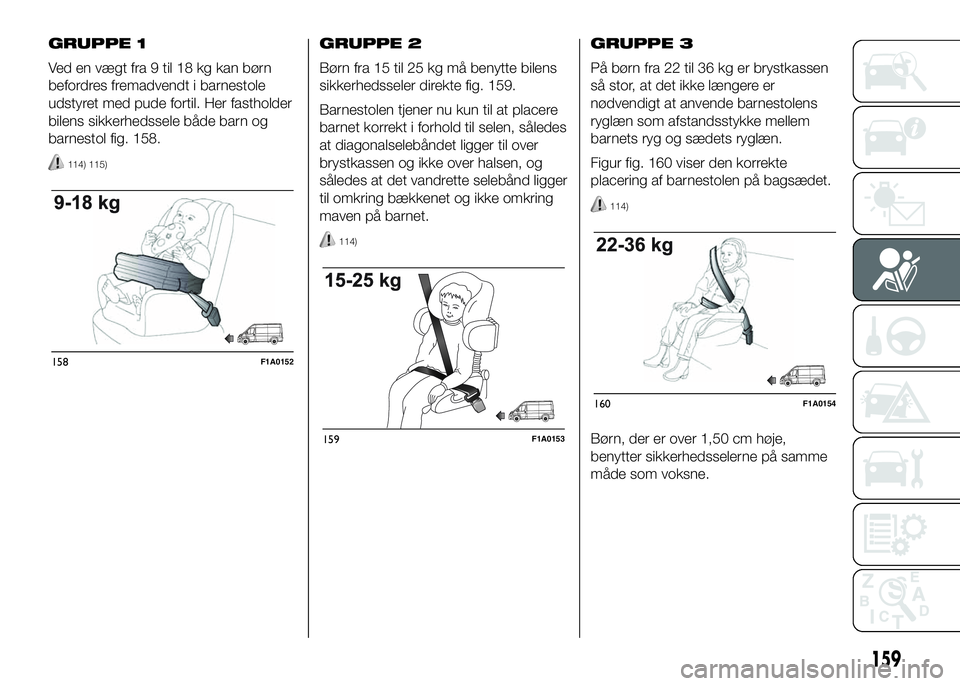

GRUPPE 1
Ved en vægt fra 9 til 18 kg kan børn
befordres fremadvendt i barnestole
udstyret med pude fortil. Her fastholder
bilens sikkerhedssele både barn og
barnestol fig. 158.
114) 115)
GRUPPE 2
Børn fra 15 til 25 kg må benytte bilens
sikkerhedsseler direkte fig. 159.
Barnestolen tjener nu kun til at placere
barnet korrekt i forhold til selen, således
at diagonalselebåndet ligger til over
brystkassen og ikke over halsen, og
således at det vandrette selebånd ligger
til omkring bækkenet og ikke omkring
maven på barnet.
114)
GRUPPE 3
På børn fra 22 til 36 kg er brystkassen
så stor, at det ikke længere er
nødvendigt at anvende barnestolens
ryglæn som afstandsstykke mellem
barnets ryg og sædets ryglæn.
Figur fig. 160 viser den korrekte
placering af barnestolen på bagsædet.
114)
Børn, der er over 1,50 cm høje,
benytter sikkerhedsselerne på samme
måde som voksne.
158F1A0152
159F1A0153
160F1A0154
159

PASSAGERSÆDERNES EGNETHED TIL MONTERING AF BARNESTOLE
Bilen opfylder de i direktiv 2000/3/EF fastsatte bestemmelser om egnethed til montering af barnestole på de forskellige
siddepladser, som anført i nedenstående tabel (tabellen gælder for alle versionerne Kassevogn, Combinato og Panorama):
Gruppe Vægtklasser KABINE 1. OG 2. BAGSÆDERÆKKE
Enkeltsæde eller
dobbeltsæde (1
eller 2 passagerer)Passagersæde
bagtil i venstre
sidePassagersæde
bagtil i højre sidePassagersæde i
midten
Vægtgruppe 0, 0+ indtil 13 kgUUUU
Gruppe 1 9-18 kgUUUU
Gruppe 2 15-25 kgUUUU
Gruppe 3 22-36 kgUUUU
U Egnet til barnestole i kategorien "Universal" i henhold til det europæiske regulativ ECE-R44 for de viste grupper.
160
SIKKERHEDSUDSTYR

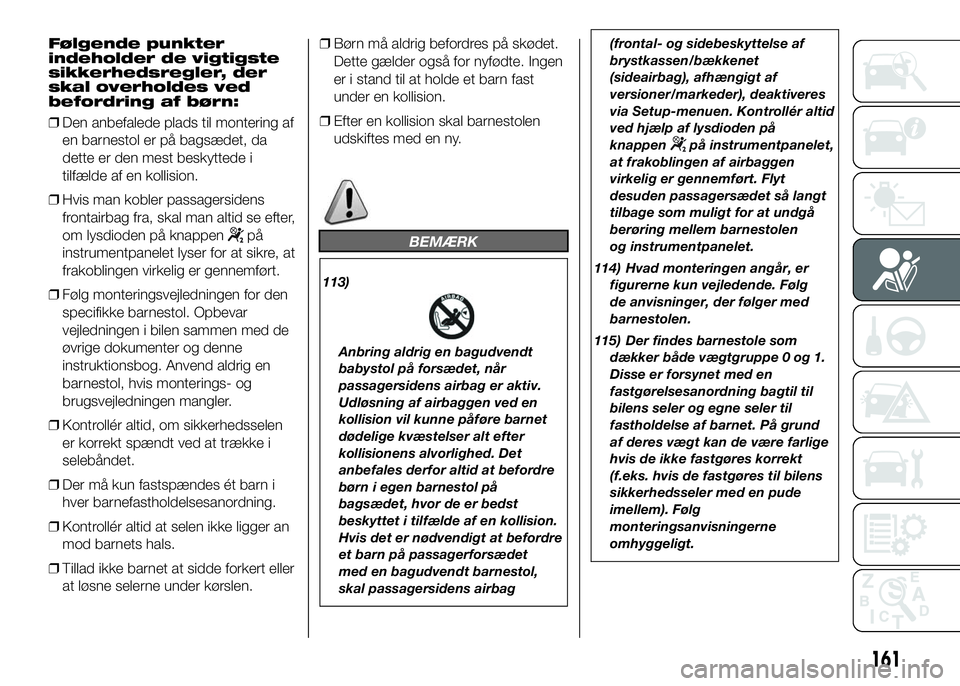

Følgende punkter
indeholder de vigtigste
sikkerhedsregler, der
skal overholdes ved
befordring af børn:
❒Den anbefalede plads til montering af
en barnestol er på bagsædet, da
dette er den mest beskyttede i
tilfælde af en kollision.
❒Hvis man kobler passagersidens
frontairbag fra, skal man altid se efter,
om lysdioden på knappen
på
instrumentpanelet lyser for at sikre, at
frakoblingen virkelig er gennemført.
❒Følg monteringsvejledningen for den
specifikke barnestol. Opbevar
vejledningen i bilen sammen med de
øvrige dokumenter og denne
instruktionsbog. Anvend aldrig en
barnestol, hvis monterings- og
brugsvejledningen mangler.
❒Kontrollér altid, om sikkerhedsselen
er korrekt spændt ved at trække i
selebåndet.
❒Der må kun fastspændes ét barn i
hver barnefastholdelsesanordning.
❒Kontrollér altid at selen ikke ligger an
mod barnets hals.
❒Tillad ikke barnet at sidde forkert eller
at løsne selerne under kørslen.❒Børn må aldrig befordres på skødet.
Dette gælder også for nyfødte. Ingen
er i stand til at holde et barn fast
under en kollision.
❒Efter en kollision skal barnestolen
udskiftes med en ny.BEMÆRK
113)
Anbring aldrig en bagudvendt
babystol på forsædet, når
passagersidens airbag er aktiv.
Udløsning af airbaggen ved en
kollision vil kunne påføre barnet
dødelige kvæstelser alt efter
kollisionens alvorlighed. Det
anbefales derfor altid at befordre
børn i egen barnestol på
bagsædet, hvor de er bedst
beskyttet i tilfælde af en kollision.
Hvis det er nødvendigt at befordre
et barn på passagerforsædet
med en bagudvendt barnestol,
skal passagersidens airbag(frontal- og sidebeskyttelse af
brystkassen/bækkenet
(sideairbag), afhængigt af
versioner/markeder), deaktiveres
via Setup-menuen. Kontrollér altid
ved hjælp af lysdioden på
knappen
på instrumentpanelet,
at frakoblingen af airbaggen
virkelig er gennemført. Flyt
desuden passagersædet så langt
tilbage som muligt for at undgå
berøring mellem barnestolen
og instrumentpanelet.
114) Hvad monteringen angår, er
figurerne kun vejledende. Følg
de anvisninger, der følger med
barnestolen.
115) Der findes barnestole som
dækker både vægtgruppe 0 og 1.
Disse er forsynet med en
fastgørelsesanordning bagtil til
bilens seler og egne seler til
fastholdelse af barnet. På grund
af deres vægt kan de være farlige
hvis de ikke fastgøres korrekt
(f.eks. hvis de fastgøres til bilens
sikkerhedsseler med en pude
imellem). Følg
monteringsanvisningerne
omhyggeligt.
161

FORBEREDELSE
FOR MONTERING AF
UNIVERSAL
ISOFIX-BARNESTOL
Bilen er klargjort til montering af
barnestole af typen ”Universal Isofix”, et
nyt europæisk standardsystem til
befordring af børn.
Fig. fig. 161 viser et eksempel på
barnestolen.På grund af den anderledes
tilkoblingsmekanisme, skal stolen
fastgøres ved hjælp af de nederste
metalringe A fig. 162, der er placeret
mellem bagsædets ryglæn og
sædepude. Derefter fastgøres den
øverste sele (leveres sammen med
barnestolen) til den pågældende ring B
fig. 163, der sidder på bagsiden af
sædet. Det er også muligt at montere
traditionelle barnestole og "Isofix
Universal"-stole samtidig.
Husk, at ved brug af Isofix Universal-
barnestole kan alle de barnestole,
der er mærket med ECE R44/03 “Isofix
Universal” anvendes.
116) 117)
161F1A0155162F1A0156
163F1A0157
162
SIKKERHEDSUDSTYR

PASSAGERSÆDERNES EGNETHED TIL BRUG AF UNIVERSELLE
ISOFIX-BARNESTOLE
Nedenstående tabel viser mulighederne i henhold til ECE-regulativ nr. 16 for installering af Universelle Isofix-barnestole på
sæder med Isofix-beslag.
VægtgruppeBarnestolens
retningIsofix-
størrelsesklassePlacering af Isofix i
siden bagtil 1.
række
(PANORAMA)Placering af Isofix i siden
bagtil 1. række
(COMBINATO)
Bærbar babystolBagudvendt FXX
Bagudvendt GXX
Gruppe 0 (indtil 10 kg) Bagudvendt EIL IL
Gruppe 0+ (indtil 13
kg)Bagudvendt EIL IL
Bagudvendt DIL IL
Bagudvendt CIL IL
Gruppe I (9 til 18 kg)Bagudvendt DIL IL
Bagudvendt CIL IL
Fremadvendt BIUF IUF
Fremadvendt B1IUF IUF
Fremadvendt AIUF IUF
X: Denne ISOFIX-position er uegnet til ISOFIX-barnefastholdelsesanordninger i denne vægtgruppe og/eller denne størrelse.
IL: Egnet til barnestole af typen Isofix i kategorierne "bilens standard", "begrænset" eller "semi-universal", godkendt til denne specifikke bil.
IUF: Egnet til barnestole af typen Isofix fra den universelle kategori, som er fremadvendte og godkendte til brug inden for vægtgruppen.
VIGTIGT: Bænkesædet og 4-personers sædet i varevognsversionerne med dobbeltkabine egner sig ikke til montering af
barnestol.
163

ANBEFALEDE BARNESTOLE AF FIAT PROFESSIONAL I DEN NYE DUCATO
Fiats tilbehørsprogram tilbyder en komplet serie af autostole til børn, der spændes fast med trepunktssikkerhedsselen eller ved
hjælp af Isofix-beslag.
118)
Vægtgruppe Barnestol Type af barnestol Montering af barnestol
Gruppe 0+ – fra
fødsel til 13 kg
Barnestol Baby One
Typegodkendelsesnummer:
E2404040076
Fiat-bestillingsnummer:
71806549Kan installeres imod køreretningen og kun
ved hjælp af bilens sikkerhedsseler.
164
