2017 FIAT 500X Návod k použití a údržbě (in Czech)

Poloha 2: zamknuté dveře.
Klikou předních dveří se odemknou
všechny dveře a víko zavazadlového
prostoru.
ZAMKNUTÍ/ODEMKNUTÍ
DVEŘÍ ZVENKU
Zamykání dveří zvenčí
Se zavřenými dveřmi stiskněte tlačítko
"FIAT" na klíčku nebo zasuňte
kovovou vložku do zámku dveří na
straně řidiče a otočte jí.
2)
Odemknutí dveří zvenku
Stiskněte tlačítkona klíčku nebo
zasuňte kovovou vložku do zámku dveří
na straně řidiče a otočte jí.
KEYLESS ENTRY(je-li ve výbavě)
3)
Systém Keyless Entry dokáže
identifikovat elektronický klíček v
blízkosti dveří a zadního víka.
Systém umožní dveře (nebo víko
zavazadlového prostoru) odemknout/
zamknout, aniž je nutno stisknout
nějaké tlačítko na elektronickém klíčku.
Jestliže systém identifikuje vně vozidla
elektronický klíček uznaný jako platný,
stačí osobě, která jej má u sebe, vzít za
některou přední kliku: tím deaktivuje
alarm a odemkne odemykací
mechanismus dveří a víka
zavazadlového prostoru.
Jestliže je tato funkcionalita ve výbavě
vozidla, uchopením za kliku dveří řidiče
lze odemknout jen tyto dveře nebo
všechny dveře podle nastavení v menu
displeje nebo v systémuUconnect™.
Zamknutí dveří
Pro zamknutí dveří postupujte takto:
❒ujistěte se, že máte u sebe
elektronický klíček a nacházíte se u kliky
dveří na straně řidiče nebo
spolucestujícího;❒stiskněte tlačítko "zamknutí dveří" A
obr. 10 na klice: tím se zamknou
všechny dveře a víko zavazadlového
prostoru. Zamknutím dveří se aktivuje i
alarm (je-li ve výbavě).
UPOZORNĚNÍ Po stisku "zamykacího"
tlačítka je nutno počkat dvě sekundy
před opětným odemknutím dveří klikou.
Zatažením za kliku do dvou sekund je
tedy možné zkontrolovat, zda je vozidlo
správně zamknuté, aniž se dveře přitom
odemknou.
UPOZORNĚNÍ Nesnažte se o současné
zamknutí nebo odemknutí zatažením
za kliku (viz obr. 11).
9F1B0017C
10F1B0063C
15

Nouzové odemknutí dveří na straně
řidiče
Jestliže by elektronický klíček
nefungoval, je např. vybitá baterie
elektronického klíčku nebo vozidla, lze
kovovou vložku klíčku pro nouzové
odemknutí odemknout zámek ve
dveřích na straně řidiče.
Vytažení kovové vložky:
❒zatlačte na zařízení A obr. 12 a
vytáhněte kovovou vložku B;❒zasuňte kovovou vložku do zámku ve
dveřích na straně řidiče a otočením
odemkněte zámek.
Zamknutí zámku víka
zavazadlového prostoru
Pro zamknutí/odemknutí zavazadlového
prostoru se postavte s autorizovaným
elektronickým klíčkem k jeho víku a
stiskněte otevírací tlačítko A obr. 13
pod madlem víka.
Víko zavazadlového prostoru lze
zamknout také stiskem tlačítka
na
elektronickém klíčku nebo na vnitřním
dveřním panelu.
ZAŘÍZENÍ DEAD LOCK(je-li ve výbavě)
8)
Je to bezpečnostní zařízení, kterým se
zablokuje fungování vnitřních klik
vozidla a zamykacího/odemykacího
tlačítka dveří.
Zapnutí zařízení
Zařízení se u všech dveří zapne
dvojitým rychlým stiskem tlačítka
"FIAT" na klíčku s dálkovým
ovládáním.
Vypnutí zařízení
Zařízení se vypne samočinně:
❒odemknutí dveří (stiskem tlačítka
na klíčku s dálkovým ovládáním);
❒přepnutím zapalování na MAR.
DĚTSKÁ POJISTKA
9) 10)
Dětská pojistka znemožní otevření
zadních dveří zevnitř.
Pojistku obr. 14 lze zapnout pouze u
otevřených dveří:
❒poloha
: pojistka je zapnuta (dveře
jsou zamknuté);
❒poloha
: pojistka je vypnuta (dveře
jdou zevnitř otevřít).
11F1B0251C
12F1B0020C
13F1B0166C
16
SEZNÁMENÍ S VOZIDLEM

Zařízení zůstane zapnuto i při
elektrickém odemknutí dveří.
UPOZORNĚNÍ Po zapnutí dětské
pojistky se nedají zadní dveře zevnitř
otevřít.
POZOR
8)Po zapnutí zařízení Dead Lock se nedají
dveře otevřít zevnitř. Proto se před
vystoupením z vozu ujistěte, že v kabině
nikdo nezůstal.
9)NIKDY nenechávejte děti ve vozidle bez
dozoru, ani nenechávejte vozidlo s
odemknutými dveřmi v místě, kam mají děti
snadný přístup. Děti by se mohly vážně
poranit či utrpět smrtelný úraz. Ujistěte se
rovněž, zda děti nemohou náhodně
zapnout elektrickou parkovací brzdu,
sešlápnout brzdový pedál nebo řadit řadicí
pákou.10)Dětskou pojistku používejte vždy, když
ve vozidle cestují děti. Po zapnutí dětské
pojistky zkontrolujte zatažením za vnitřní
kliku dveří, zda je pojistka skutečně
zapnuta.
POZOR
2)Při zavírání dveří či víka zavazadlového
prostoru se ujistěte, zda máte klíček u
sebe, aby nezůstal zamknutý ve vozidle.
Klíček, který zůstane zavřený ve vozidle, lze
získat jedině odemknutím vozidla druhým
klíčkem dodaným s vozidlem.
3)Fungování detekčního systému závisí na
různých činitelích jako např. na případném
rušení elektromagnetickými vlnami
vyslaným z vnějšího zdroje (např. mobilním
telefonem), nabití baterie elektronického
klíčku a výskytu kovových předmětů u
klíčku samotného či vozidla. V těchto
případech lze odemknout dveře kovovou
vložkou uloženou v elektronickém klíčku (viz
informace na následujících stranách).
SEDADLA
PŘEDNÍ SEDADLA S
MANUÁLNÍM
NASTAVOVÁNÍM
11)
4)
Nastavení v podélném směru
Zvedněte páku A obr. 15 a zatlačte
sedadlo dopředu nebo dozadu.
12)
UPOZORNĚNÍ Při nastavování musíte
na sedadle sedět (na straně řidiče /
spolucestujícího).
14F1B0023C
15F1B0019C
17

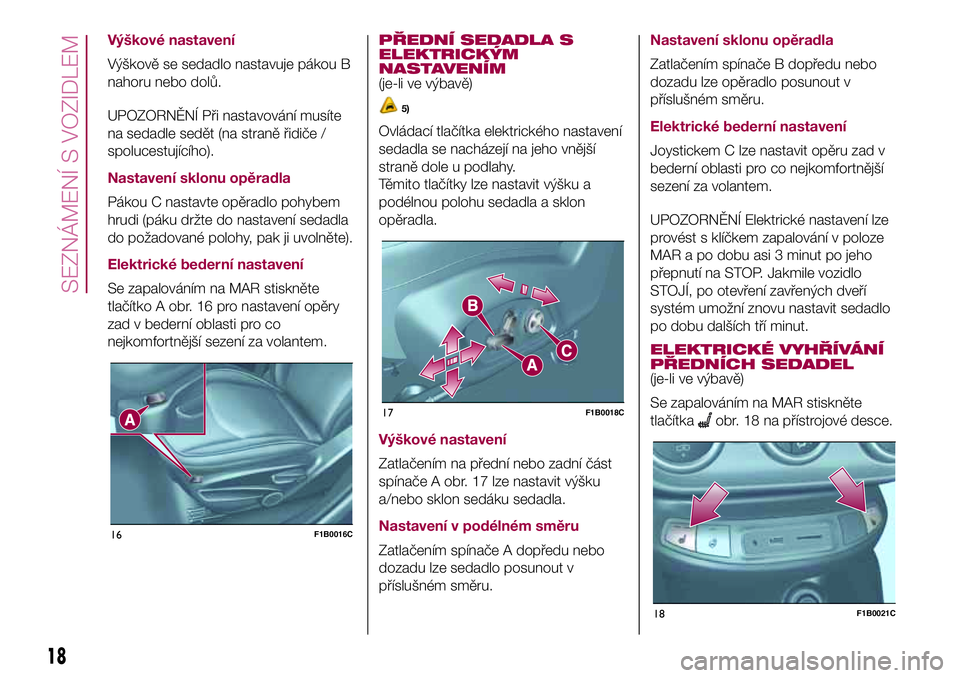

Výškové nastavení
Výškově se sedadlo nastavuje pákou B
nahoru nebo dolů.
UPOZORNĚNÍ Při nastavování musíte
na sedadle sedět (na straně řidiče /
spolucestujícího).
Nastavení sklonu opěradla
Pákou C nastavte opěradlo pohybem
hrudi (páku držte do nastavení sedadla
do požadované polohy, pak ji uvolněte).
Elektrické bederní nastavení
Se zapalováním na MAR stiskněte
tlačítko A obr. 16 pro nastavení opěry
zad v bederní oblasti pro co
nejkomfortnější sezení za volantem.
PŘEDNÍ SEDADLA S
ELEKTRICKÝM
NASTAVENÍM
(je-li ve výbavě)
5)
Ovládací tlačítka elektrického nastavení
sedadla se nacházejí na jeho vnější
straně dole u podlahy.
Těmito tlačítky lze nastavit výšku a
podélnou polohu sedadla a sklon
opěradla.
Výškové nastavení
Zatlačením na přední nebo zadní část
spínače A obr. 17 lze nastavit výšku
a/nebo sklon sedáku sedadla.
Nastavení v podélném směru
Zatlačením spínače A dopředu nebo
dozadu lze sedadlo posunout v
příslušném směru.
Nastavení sklonu opěradla
Zatlačením spínače B dopředu nebo
dozadu lze opěradlo posunout v
příslušném směru.
Elektrické bederní nastavení
Joystickem C lze nastavit opěru zad v
bederní oblasti pro co nejkomfortnější
sezení za volantem.
UPOZORNĚNÍ Elektrické nastavení lze
provést s klíčkem zapalování v poloze
MAR a po dobu asi 3 minut po jeho
přepnutí na STOP. Jakmile vozidlo
STOJÍ, po otevření zavřených dveří
systém umožní znovu nastavit sedadlo
po dobu dalších tří minut.
ELEKTRICKÉ VYHŘÍVÁNÍ
PŘEDNÍCH SEDADEL
(je-li ve výbavě)
Se zapalováním na MAR stiskněte
tlačítka
obr. 18 na přístrojové desce.
16F1B0016C
17F1B0018C
18F1B0021C
18
SEZNÁMENÍ S VOZIDLEM

Lze nastavit dvě intenzity vyhřívání:
❒"minimální vyhřátí": v tlačítkách svítí
oranžová kontrolka;
❒"maximální vyhřátí": v tlačítkách svítí
dvě oranžové kontrolky;
Po nastavení intenzity vyhřívání je třeba
počkat několik minut, než pocítíte
účinek.
Nastavení na "maximální vyhřátí" se
topné tělese ohřeje na nejvyšší výkon
během prvních minut fungování.
UPOZORNĚNÍ Na ochranu baterie není
s vypnutým motorem tato funkce
dostupná.
ZADNÍ SEDADLA
Částečné zvětšení zavazadlového
prostoru (1/3 nebo 2/3)
13)
6)
❒Vyjměte zadní odkládací plošinu;
❒opěrky hlavy zasuňte na doraz do
zadního sedadla;
❒odsuňte stranou bezpečnostní pás a
zkontrolujte, zda není zkroucený;
❒uvolněním A obr. 19 lze sklopit
příslušnou část opěradla. Po vyklopení
lze vidět červenou značku. Opěradlo
je nutno stlačit dolů rukou.
Umístění opěradel zpět
Dejte bezpečnostní pásy stranou:
dbejte na to, aby byly řádně narovnané
a nezkroutily.
Zvedněte opěradla, přiklopte je zpět a
zatlačte je dozadu, až ucítíte klapnutí
obou zajišťovacích mechanismů.
Zkontrolujte, vizuálně, zda zmizí
červené značky z úchytů A obr. 19.
Pokud je červená značka vidět,
znamená to, že opěradlo není správně
upevněno.
POZOR
11)Všechna nastavení se smí provádět jen
se stojícím vozidlem.
12)Po uvolnění nastavovací páky
nezapomínejte posunutím sedadla dopředu
či dozadu zkontrolovat, zda pevně sedí ve
vodicích lištách. Nezajištěné sedadlo by
se mohlo nečekaně pohnout a řidič by tak
mohl ztratit kontrolu nad vozidlem.13)Je nutno se ujistit, aby byla opěradla
správně upevněná po obou stranách
(nejsou vidět červené značky), aby se při
prudkém zabrzdění nevymrštila dopředu a
nezranila cestující.
POZOR
4)Textilní potahy sedadel jsou
dimenzovány tak, aby vydržely dlouhodobé
opotřebením normálním používání vozidla.
Přesto je zcela nezbytné se vyvarovat
nadměrného a/nebo dlouhodobého odírání
doplňky oděvů, jako jsou různé kovové
spony, suché zipy apod., protože pokud by
tyto doplňky působily vždy na stejné místo
tkaniny, mohly by zpřetrhat vlákna a tím
potah poškodit.
5)Pod elektricky nastavitelná sedadla
neodkládejte žádné předměty: mohly by
bránit v pohybu sedadla a poškodit
ovládače. Textilní potahy sedadel jsou
dimenzovány tak, aby vydržely dlouhodobé
opotřebením normálním používání vozidla
Přesto je zcela nezbytné se vyvarovat
nadměrného a/nebo dlouhodobého odírání
doplňky oděvů, jako jsou různé kovové
spony, suché zipy apod., protože pokud by
tyto doplňky působily vždy na stejné místo
tkaniny, mohly by zpřetrhat vlákna a
poškodit potah. Navíc by mohly omezit
dráhu sedadla.
6)Před sklopením opěradla odstraňte
předměty uložené na sedáku.
19F1B0027C
19

OPĚRKY HLAVY
PŘEDNÍ
14)
Nastavení
Lze je nastavit do jedné ze čtyř
přednastavených poloh (nahoru na
doraz / dvě mezilehlé polohy / dolů na
doraz).
Výškové nastavení: vysuňte opěrku
nahoru na zaklapnutí.
Snížení opěrky: stiskněte tlačítko A obr.
20 a zasuňte opěrku dolů.
Demontáž
Opěrky se vyjmou takto:
❒sklopte opěradlo sedadla (aby
nenaráželo na střechu);
❒stiskněte současně tlačítkaAaBobr.
20 na boku opěr a vysuňte opěrku
ven.UPOZORNĚNÍ Před opětným běžným
používání vozidla je nutno vyjmuté
hlavové opěrky umístit řádně zpět.
ZADNÍ
14)
Nastavení
Všechna tři zadní sedadla jsou osazena
hlavovou opěrkou kterou lze nastavit
do jedné ze tří přednastavených poloh
(nahoru na doraz / mezilehlá poloha
/ dolů na doraz)
Výškové nastavení: vysuňte opěrku
nahoru na zaklapnutí.
U některých verzí připomíná štítek
umístěný v poloze obr. 21 uživateli
sedícímu na prostředním zadním
sedadle, že je třeba správně seřídit
hlavovou opěrku zvednutím do jedné ze
dvou přenastavených poloh.UPOZORNĚNÍ Pokud se nebudou
opěrky hlavy používat, je nutno je
zatlačit do spodní polohy, aby nebránily
řidiči ve výhledu.
Snížení opěrky: stiskněte tlačítko A obr.
22 a zasuňte opěrku dolů.
Demontáž
Opěrky se vyjmou takto:
❒vytáhněte opěrku nahoru na doraz;
❒stiskněte tlačítkaAaBobr.22na
boku opěr a vysuňte opěrku ven.
UPOZORNĚNÍ Před opětným běžným
používání vozidla je nutno vyjmuté
hlavové opěrky umístit řádně zpět.
20F1B0029C
21F1B0236C
22F1B0030C
20
SEZNÁMENÍ S VOZIDLEM

POZOR
14)Opěrky hlavy je nutno nastavit tak, aby
se o ně opíral týl hlavy a nikoli krk. Pouze
takto nastavené opěrky mohou poskytnout
účinnou ochranu. Všechny hlavové opěrky
je nutno umístit řádně zpět tak, aby
ochránily cestující v případě nárazu:
postupujte podle výše uvedených pokynů.
VOLANT
15) 16)
NASTAVENÍ
Volant lze nastavit výškově i axiálně.
Nastavení: páku A obr. 23 přestavte
dolů do polohy 1, nastavte volant
do nejvhodnější polohy a zajistěte ho v
této poloze přestavením páky A do
polohy 2.
VYHŘÍVANÝ VOLANT(je-li ve výbavě)
Se zapalováním na MAR stiskněte
tlačítko
obr. 24 na přístrojové desce.
Zapnutím se rozsvítí kontrolka v tlačítku.
UPOZORNĚNÍ Pokud bude vyhřívání
zapnuto při stojícím motoru, mohla
by se postupně vybít baterie.
POZOR
15)Volant se smí nastavovat pouze se
stojícím vozidlem.
16)Je přísně zakázáno při poprodejním
dovybavování vozidla (např. při montáži
imobilizéru) upravovat řízení nebo volantový
hřídel způsobem, jímž by se mohly snížit
výkony systému, čímž by se zneplatnila
záruka a mohly by vzniknout vážné
problémy z hlediska bezpečnosti nebo
slučitelnosti s homologací vozidla.
23F1B0031C
24F1B0032C
21

ZPĚTNÁ ZRCÁTKA
VNITŘNÍ ZPĚTNÉ
ZRCÁTKO
Manuální nastavení: pákou A obr. 25
lze zrcátko nastavit do jedné ze dvou
poloh: normální nebo proti oslnění.
Součástí zrcátka je bezpečnostní
mechanismus, který ho při prudkém
nárazu na cestujícího uvolní z držáku.
Elektrochromatické zrcátko
U některých verzí je elektrochromatické
zrcátko, které samočinně mění
odrazovou schopnost, aby ochránilo
řidiče před oslněnímobr. 26
Ve spodní části zrcátka se nachází
tlačítko ON/OFF pro aktivaci/deaktivaci
elektrochromatické ochrany před
oslněním.
Při zařazení zpátečky se zrcátko
přestaví do polohy pro denní používání.
VNĚJŠÍ ZPĚTNÁ
ZRCÁTKA
Elektrické nastavení
17)
Zrcátka lze nastavit pouze se
zapalováním na MAR.
Zvolte zrcátko ovládačem A obr. 27:
❒poloha 1: volba levého zrcátka;
❒poloha 2: volba pravého zrcátka.Nastavení polohy zvoleného zrcátka
provedete stiskem ovládače B ve
čtyřech směrech vyznačených šipkami.
UPOZORNĚNÍ Po nastavení zrcátek
otočte ovládač A do polohy 0, aby se
předešlo nevyžádanému ovládání.
Elektrické sklopení(je-li ve výbavě)
Zrcátko se sklopí tlačítkem C. Opětným
stiskem tlačítka jej vrátíte do jízdní
polohy. Opětným stiskem tlačítka C lze
změnit směr pohybu zrcátka ještě
dříve, než se zcela zaklopí nebo vyklopí.
UPOZORNĚNÍ Tuto funkci používejte
jen při průjezdu úzkým jízdním profilem:
za jízdy musejí být zrcátka vyklopená
(poloha 1 obr. 28), nesmějí být nikdy
zaklopená (poloha 2).
25F1B0033C
26F1B0034C
27F1B0035C
28F1B0340C
22
SEZNÁMENÍ S VOZIDLEM
