2017 FIAT 500X Návod k použití a údržbě (in Czech)

❒zapněte nabíječ. Po dobití baterie
vypněte nabíječ;
❒po odpojení nabíječe připojte zpět
konektor A ke snímači C postupem
znázorněným na obrázku.POSTUPY ÚDRŽBY
73) 74) 75)
Na následujících stránkách jsou
uvedeny předpisy pronezbytnou
údržbu stanovené techniky, kteří
vyprojektovali vozidlo.
Kromě pokynů uvedených pro údržbu v
plánu pravidelné údržby uvádíme i
pokyny ohledně součástí, které by si
mohly vyžádat zásah nebo výměnu za
dobu životnosti vozidla.
MOTOROVÝ OLEJ
76)
Kontrola hladiny motorového oleje
Pro zajištění řádného mazání motoru
je nezbytné udržovat hladinu neustále
na předepsané hodnotě (viz pokyny
uvedené v části "Motorový prostor" v
této kapitole).
VZDUCHOVÝ FILTR
174)
Výměna vzduchového filtru
Postupujte podle pokynů ohledně
intervalů údržby uvedených v "Plánu
pravidelné údržby".Při výměně se doporučuje používat
originální díly vyprojektované speciálně
pro toto vozidlo.
ÚDRŽBA KLIMATIZACE
77) 78)
Pro zajištění co nejlepších výkonů je
nutno klimatizaci nechat zkontrolovat a
provést na ní údržbu u autorizovaného
servisu Fiat na začátku každého letního
období.
SKLA
Pokud je zapnuto vyhřívání, při čistění
vyhřívaného čelního a zadního skla
dávejte pozor: okno by mohlo být
zahřáté. To platí i pro případ, kdy by se
děti mohly dotknout zahřátého povrchu
okna. Okno by mohlo být zahřáté.
Pro čistění povrchu skel nepoužívejte
abrazivní čisticí prostředky.
Nepoužívejte škrabky nebo ostré
nástroje, které by mohly sklo poškrábat.
Zpětné zrcátko čistěte utěrkou, na
kterou nastříkejte čistidlo. Nestříkejte
čistidlo přímo na sklo.
Očistěním skla teplou vodou se mohou
odstranit případné nalepené štítky.
183

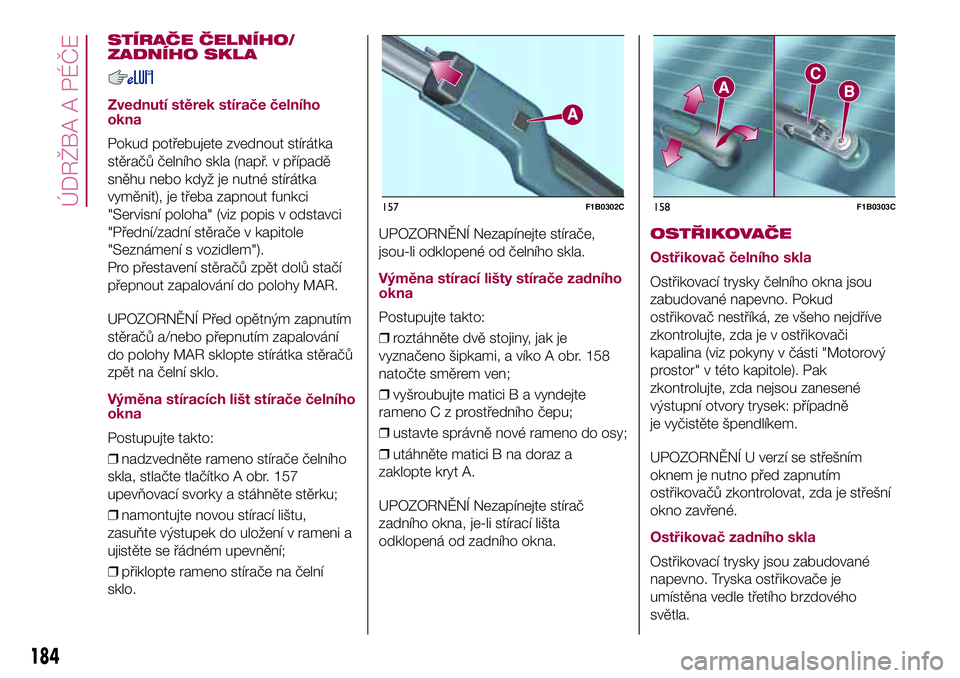

STÍRAČE ČELNÍHO/
ZADNÍHO SKLA
Zvednutí stěrek stírače čelního
okna
Pokud potřebujete zvednout stírátka
stěračů čelního skla (např. v případě
sněhu nebo když je nutné stírátka
vyměnit), je třeba zapnout funkci
"Servisní poloha" (viz popis v odstavci
"Přední/zadní stěrače v kapitole
"Seznámení s vozidlem").
Pro přestavení stěračů zpět dolů stačí
přepnout zapalování do polohy MAR.
UPOZORNĚNÍ Před opětným zapnutím
stěračů a/nebo přepnutím zapalování
do polohy MAR sklopte stírátka stěračů
zpět na čelní sklo.
Výměna stíracích lišt stírače čelního
okna
Postupujte takto:
❒nadzvedněte rameno stírače čelního
skla, stlačte tlačítko A obr. 157
upevňovací svorky a stáhněte stěrku;
❒namontujte novou stírací lištu,
zasuňte výstupek do uložení v rameni a
ujistěte se řádném upevnění;
❒přiklopte rameno stírače na čelní
sklo.UPOZORNĚNÍ Nezapínejte stírače,
jsou-li odklopené od čelního skla.
Výměna stírací lišty stírače zadního
okna
Postupujte takto:
❒roztáhněte dvě stojiny, jak je
vyznačeno šipkami, a víko A obr. 158
natočte směrem ven;
❒vyšroubujte matici B a vyndejte
ramenoCzprostředního čepu;
❒ustavte správně nové rameno do osy;
❒utáhněte matici B na doraz a
zaklopte kryt A.
UPOZORNĚNÍ Nezapínejte stírač
zadního okna, je-li stírací lišta
odklopená od zadního okna.
OSTŘIKOVAČE
Ostřikovač čelního skla
Ostřikovací trysky čelního okna jsou
zabudované napevno. Pokud
ostřikovač nestříká, ze všeho nejdříve
zkontrolujte, zda je v ostřikovači
kapalina (viz pokyny v části "Motorový
prostor" v této kapitole). Pak
zkontrolujte, zda nejsou zanesené
výstupní otvory trysek: případně
je vyčistěte špendlíkem.
UPOZORNĚNÍ U verzí se střešním
oknem je nutno před zapnutím
ostřikovačů zkontrolovat, zda je střešní
okno zavřené.
Ostřikovač zadního skla
Ostřikovací trysky jsou zabudované
napevno. Tryska ostřikovače je
umístěna vedle třetího brzdového
světla.
157F1B0302C158F1B0303C
184
ÚDRŽBA A PÉČE

VÝFUKOVÁ SOUSTAVA
175) 176)
79)
Nejlepší ochranu proti vnikání oxidu
uhelnatého do kabiny představuje
patřičná údržba výfukové soustavy
motoru.
AUTOMATICKÁ
PŘEVODOVKA
80)
Používejte jedině olej do převodovky,
který má charakteristiky uvedené v
tabulce "Kapaliny a maziva" (viz kapitola
"Technické údaje").
POZOR
174)Systém přívodu vzduchu (vzduchový
filtr, pryžové hadice, atd.) může plnit
ochrannou funkci při vyšlehávání plamene z
motoru. Tento systém NEVYNDÁVEJTE z
vozidla: demontuje se jedině při opravě
nebo údržbě. Před nastartování motoru se
ujistěte, zda není systém demontovaný:
nedodržením tohoto opatření můžete
přivodit vážná zranění.175)Výfukové emise jsou velmi
nebezpečné a mohou být i smrtelné.
Obsahují oxid uhelnatý, což je bezbarvý
plyn bez zápachu, který při vdechnutí může
způsobit mdloby a otravu organismu.
176)Výfukový systém se může zahřát na
vysoké teploty a při zaparkování vozidla na
hořlavém materiálu může způsobit požár.
I suchá tráva či listí se může vznítit, jestliže
se dostane do kontaktu s výfukovou
soustavou. Neparkujte s vozidlem nebo jej
nepoužívejte tam, kde by se výfuková
soustava mohla dostat do kontaktu
s hořlavým materiálem.
POZOR
73)Doporučuje se svěřit údržbu vozidla
autorizovanému servisu Fiat. Při
pravidelných úkonech a malých zásazích
údržby, které budete provádět sami, se
doporučuje používat jedině patřičné nářadí,
originální náhradní díly a příslušné kapaliny.
Neprovádějte žádný zásah, jestliže nemáte
dostatečnou zkušenost.
74)Chybnou údržbou vozidla nebo
neprovedením zásahů a oprav (když jsou
třeba) může vést k nákladnějším opravám,
poškození jiných komponentů nebo
negativnímu dopadu na výkony vozidla.
Případné provozní závady nechejte bez
prodlení prověřit u autorizovaného servisu
Fiat.75)Ve vozidle jsou naplněné kapaliny
optimalizované pro ochranu výkonů,
životnosti a prodloužení intervalů údržby.
Pro mytí těchto součástí nepoužívejte
chemické látky, protože by mohly poškodit
motor, převodovku nebo klimatizaci. Tyto
škody nejsou kryté zárukou na vozidlo. Je-li
třeba součást umýt, protože nefunguje
dobře, použijte jedině kapalinu specificky
určenou pro daný postup.
76)Nadměrné nebo nedostatečné
množství oleje v bloku motoru způsobí
tvorbu bublin nebo ztrátu tlaku: takový stav
je pro motor nanejvýš škodlivý. Věnujte
pozornost udržování správné hladiny.
77)Požadujte výhradně chladiva a maziva
pro kompresory schválená výrobcem
pro danou soustavu vozidly. Některá
neschválená chladiva jsou hořlavá a mohly
by vybuchnout: riziko poranění. Používáním
neschválených chladiv nebo maziv se
může narušit účinnost soustavy a vyvolat
nutnost nákladných oprav.
78)V klimatizační soustavě je naplněno
chladivo natlakované na vysoký tlak: aby se
vyloučilo zranění osob a poškození
soustavy se musí případné doplnění
chladiva či oprava vyžadující odpojení
trubek nechat provést u autorizovaného
servisu Fiat.
185

79)Do vozidel s katalyzátorem se smí
tankovat jedině bezolovnatý benzín.
Benzínem obsahujícím olovo by se
nenapravitelně poškodil katalyzátor, zrušila
by se funkce redukování škodlivých emisí,
vážně by se narušily výkony vozidla, který
by se také nenapravitelně poškodil. Jestliže
motor nefunguje správně, zejména při
nepravidelném startování nebo poklesu
výkonů, obraťte se bez prodlení na
autorizovaný servis Fiat. Delším vadným
fungováním motoru se může přehřát
katalyzátor, který se tak může poškodit;
poškodit se pak může i vozidlo.
80)Používáním jiného oleje do převodovky,
než předepisuje výrobce, by se mohla
narušit kvalita řazení a/nebo by mohla začít
vibrovat ústrojí převodovky.ZVEDNUTÍ VOZIDLA
V případě, kdy bude nutno vozidlo
zvednou, zajeďte do některého z
autorizovaných servisů Fiat, které jsou
všechny vybaveny ramenovými nebo
dílenskými zvedáky vozidel.
Místa pro ustavení zvedáku jsou
označena na bočních spoilerech
symboly
(viz vyobrazení na obr. 159).
KOLA A
PNEUMATIKY
177) 178) 179) 180) 182) 183)
RÁFKY A PNEUMATIKY
Ohledně typologie ráfků kol a
pneumatik, jimiž je vozidlo osazeno, viz
část “Kola” v kapitole “Technické
údaje”.
SNĚHOVÉ ŘETĚZY
81)
Verze s pohonem předních a všech
kol
Sněhové řetězy o velikosti 7 mm se
smějí nasadit jen na pneumatiky 215/60
R16 95H a 215/55 R17 94V.
Sněhové řetězy nelze nasadit na
pneumatiky 225/45 R18 91V a 225/45
R18 91Y.
Upozornění
Používání sněhových řetězů podléhá
právním předpisům platným v příslušné
zemi. V některých zemích jsou
pneumatiky označené zkratkou M+S
(Mud and Snow - bahno a sníh)
považovány za zimní výbavu, protože je
jejich použití srovnatelné s použitím
sněhových řetězů.
Sněhové řetězy je nutno nasadit pouze
na pneumatiky předních kol.
159F1B0301C
186
ÚDRŽBA A PÉČE

Po ujetí několika desítek metrů s
nasazenými sněhovými řetězy
zkontrolujte, zda jsou řádně napnuty.
UPOZORNĚNÍ Používáním sněhových
řetězů na pneumatikách nevhodného
rozměru se může vozidlo poškodit.
UPOZORNĚNÍ Nasazením pneumatik
rozdílného rozměru nebo typologie
(M+S, zimní, atd.) na přední a zadní
nápravu lze narušit ovladatelnost
vozidla s rizikem ztráty kontroly nad
vozidlem a dopravních nehod.
RADY O PŘEHOZENÍ
PNEUMATIK
Přední a zadní pneumatiky jsou
vystaveny zatížením a namáháním
způsobeným rejdem, manévry a
brzdění s vozidlem. To znamená, že
jsou vystaveny nestejnoměrnému
opotřebení.
Tomu lze zabránit pravidelným
přehozením pneumatik ve vhodnou
chvíli. Záměnou pneumatik se rozumí
přemístění kol na jinou polohu na
vozidle. To znamená, že kolo bude
pracovat na jiné nápravě a, pokud
možno, na opačné straně vozidla.Přehozením pneumatik se přispívá k
zachování schopnosti přilnavosti a
trakce na mokrých, zabahněných nebo
zasněžených cestách a je zajištěná
optimální ovladatelnost vozidla.
V případě nestandardního sjetí
pneumatik je nutno zjistit příčinu a
odstranit, jakmile to bude možné:
obraťte se na autorizovaný servis Fiat.
POZOR
177)Pneumatiky nahuštěné na správný
tlak přispívají k lepší stabilitě vozidla na
vozovce.
178)Příliš nízký tlak vyvolává přehřívání
pneumatik. Hrozí nebezpečí vážného
poškození pneumatiky.
U vozidla s
"jednosměrnými" pneumatikami
neměňte pneumatiky "křížem, tzn.
přesunem z pravé strany vozidla na
levou a naopak.
)
179)U pneumatik této typologie lze jedině
přesunout kola z přední nápravy na zadní
nápravu a naopak, ale vždy na stejné
straně vozidla.
180)Nenechte slitinové ráfky a kola lakovat
nátěry vyžadujícími teploty nad 150 °C.
Mohly by se narušit mechanické
charakteristiky kol.
181)Uvedené metody přehození
pneumatik se NESMĚJÍ použít, jestliže je
vozidlo osazeno "jednosměrnými"
pneumatikami!
)182)U pneumatik této typologie lze jedině
přesunout kola z přední nápravy na zadní
nápravu a naopak, ale vždy na stejné
straně vozidla.
183)Jízda s podhuštěnými nebo
prázdnámi pnematikami může ohrozit
bezpečnost a nenávratně poškodit
příslušnou pneumatiku.
POZOR
81)S nasazenými sněhovými řetězy jezděte
uměřenou rychlostí: nanejvýš 50 km/h.
Vyhýbejte se výmolům, výstupkům a
obrubníkům. Nejezděte s nasazenými
řetězy dlouhé úseky po nezasněžené
vozovce, aby se nepoškodilo vozidlo ani
povrch vozovky.
187

KAROSÉRIE
OCHRANA KAROSÉRIE
Lak
82)
7)
Doporučujeme nechat bez prodlení
opravit všechny hlubší škrábance nebo
vrypy laku, aby se zabránilo rezavění.
Údržba laku spočívá v pravidelném mytí
vozu. Pravidelnost mytí závisí na
četnosti a podmínkách, v nichž se
vozidlo provozováno. Doporučujeme
například vozidlo více umývat například
v oblastech se silně znečištěným
ovzduším nebo při jízdách po silnicích
ošetřených solí.
Některé části vozidla jsou opatřeny
matovým nátěrem, který je nutno
ošetřovat zvlášť pozorně: viz
upozornění na konci tohoto bodu
83).
Postup při správném mytí vozidla:
❒Před mytím vozidla v automatické
myčce sundejte anténu ze střechy;
❒Při mytí vozidla parními nebo
vysokotlakými mycími zařízením držte
tato zařízení ve vzdálenosti alespoň
40 cm od karosérie, aby se nenarušila
či jinak nepoškodila. Pokud se voda
ve vozidle zadrží na dlouhou dobu,
může se vozidlo poškodit;❒je vhodné karosérii namočit slabým
proudem vody.
❒Houbou namočenou ve slabém
čisticím roztoku omývejte karosérii.
Houbu často vymývejte.
❒opláchněte karosérii hojným
množstvím vody a osušte ji proudem
vzduchu nebo jelenicí.
Dbejte zejména na vysušení částí
vozidla, která jsou méně vidět (jako jsou
např. vnitřky dveřních rámů, víko
motorového prostoru, rámy světlometů,
atd.), kde by se případně mohla voda
snadno zdržovat. Neumývejte vozidlo
rozpálené sluncem nebo s horkým
víkem motoru: lak by mohl zmatnět.
Plastové části je nutno čistit stejným
postupem jako při běžném mytí vozidla.
UPOZORNĚNÍ
Neparkujte s vozidlem pod stromy;
pryskyřice poškozují lak; snižují jeho
lesk a činí ho náchylnější k napadení
korozí.
Případný ptačí trus je nutné bez
prodlení pečlivě umýt, protože kyselina
v něm obsažená je velmi agresivní.
Skla
Pro čistění používejte pouze čisté
utěrky, kterými se sklo nepoškrábe
nebo se nesníží jeho průhlednost.UPOZORNĚNÍ Vnitřní stranu skla
zadního okna otírejte opatrně po směru
vodičů topného odporu, aby se
nepoškodily.
Přední světlomety
Používejte měkkou utěrku navlhčenou
vodou a autošampón.
UPOZORNĚNÍ Pro čistění plastových
krytů předních světlometů nepoužívejte
aromatické látky (např. benzín) nebo
ketony (např. aceton).
UPOZORNĚNÍ Při mytí vozidla hadicí je
nutno zajistit, aby se proud vody
nedostal ke světlometům blíže než na
20 cm.
Motorový prostor
Na konci zimního období je nutno
motor pečlivě umýt. Při mytí
motorového prostoru se nesmí proud
vody dostat přímo do elektronických
jednotek ani do motorků stírače čelního
/ zadního skla. Nechejte motorový
prostor umýt u specializovaných
servisů.
188
ÚDRŽBA A PÉČE

UPOZORNĚNÍ Při mytí vozidla musí být
motor vychladlý a zapalování v poloze
STOP. Po umytí vozidla zkontrolujte,
zda nebyly odstraněny nebo poškozeny
kryty a uzávěry (např. pryžové krytky či
jiné kryty).
POZOR
82)Aby se vyloučilo nebezpečí, že se
poškodí estetické vlastnosti laku,
doporučujeme nepoužívat pro čistění
vozidla brusné a/nebo lešticí výrobky.
83)Nejezděte do myček s válci a/nebo
kartáči. Vozidlo umývejte výlučně manuálně
mycími prostředky s neutrálním pH.
Karosérii otřete navlhčenou jelenicí. Pro
čistění vozidla nepoužívejte produkty s
brusným a/nebo lešticím účinkem. Ptačí
trus je nutné bez prodlení pečlivě umýt,
protože kyselina v něm obsažená je
obzvlášť agresivní. Neparkujte s vozidlem
pod stromy (pokud je to možné). Z
karosérie odstraňte bez prodlení
pryskyřicové látky přírodního původu,
protože pokud by na ni zaschly, bylo by
nutné je odstranit pomocí produktů s
brusným a/nebo lešticím účinkem, které ale
skutečně nelze doporučit, protože by
mohly narušit matové charakteristiky laku.
Pro čistění čelního a zadního okna
nepoužívejte neředěný přípravek na čistění
skel: je nutno jej rozředit vodou alespoň
na 50 %. Omezte používání čisté
ostřikovací kapaliny pouze na případ, kdy
to striktně vyžadují vnější teplotní podmínky.
POZOR
7)Čisticí prostředky znečišťují vodní zdroje.
Vozidlo umývejte pouze v místech
vybavených pro sběr a čistění kapalin
použitých pro mytí.
INTERIÉR
184) 185) 186)
Pravidelně kontrolujte, zda je interiér
čistý i pod koberečky: případná
nečistota by mohla způsobit oxidaci
plechu.
SEDADLA A DÍLY
POTAŽENÉ TKANINOU
Prach odstraňte navlhčeným měkkým
kartáčem nebo vysavačem. Pro lepší
vyčistění velurových sedadel
doporučujeme kartáč navlhčit. Vytřete
sedadla houbou navlhčenou ve vodném
roztoku s neutrálním čisticím
prostředkem.
KOŽENÁ SEDADLA(jsou-li ve výbavě)
Suchou špínu odstraňte mírně
navlhčenou jelenicí nebo utěrkou,
netlačte příliš.
Skvrny po tekutinách nebo mastnotě
odstraňte suchou savou utěrkou bez
tření. Používejte měkkou utěrku
navlhčenou vodou a neutrální mýdlo.
Pokud se nedaří skvrnu odstranit,
použijte speciální čistidla přesně podle
návodu k jejich použití.
UPOZORNĚNÍ Nikdy nepoužívejte líh.
Ujistěte se, zda používáte čistidla, která
neobsahují líh a jeho deriváty ani v
malé koncentraci.
189

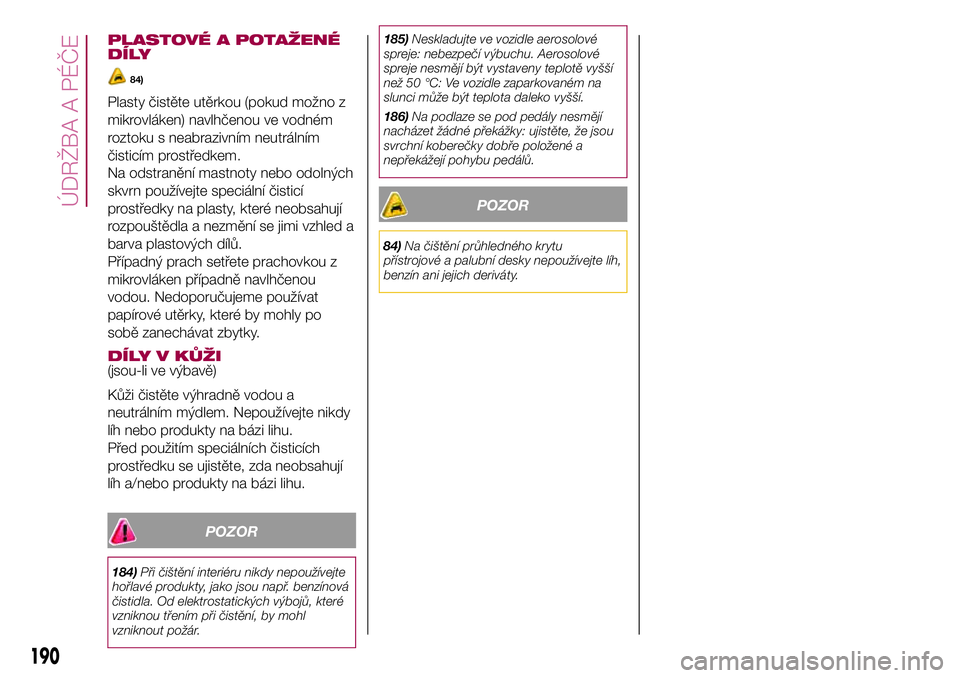

PLASTOVÉ A POTAŽENÉ
DÍLY
84)
Plasty čistěte utěrkou (pokud možno z
mikrovláken) navlhčenou ve vodném
roztoku s neabrazivním neutrálním
čisticím prostředkem.
Na odstranění mastnoty nebo odolných
skvrn používejte speciální čisticí
prostředky na plasty, které neobsahují
rozpouštědla a nezmění se jimi vzhled a
barva plastových dílů.
Případný prach setřete prachovkou z
mikrovláken případně navlhčenou
vodou. Nedoporučujeme používat
papírové utěrky, které by mohly po
sobě zanechávat zbytky.
DÍLY V KŮŽI(jsou-li ve výbavě)
Kůži čistěte výhradně vodou a
neutrálním mýdlem. Nepoužívejte nikdy
líh nebo produkty na bázi lihu.
Před použitím speciálních čisticích
prostředku se ujistěte, zda neobsahují
líh a/nebo produkty na bázi lihu.
POZOR
184)Při čištění interiéru nikdy nepoužívejte
hořlavé produkty, jako jsou např. benzínová
čistidla. Od elektrostatických výbojů, které
vzniknou třením při čistění, by mohl
vzniknout požár.185)Neskladujte ve vozidle aerosolové
spreje: nebezpečí výbuchu. Aerosolové
spreje nesmějí být vystaveny teplotě vyšší
než 50 °C: Ve vozidle zaparkovaném na
slunci může být teplota daleko vyšší.
186)Na podlaze se pod pedály nesmějí
nacházet žádné překážky: ujistěte, že jsou
svrchní koberečky dobře položené a
nepřekážejí pohybu pedálů.
POZOR
84)Na čištění průhledného krytu
přístrojové a palubní desky nepoužívejte líh,
benzín ani jejich deriváty.
190
ÚDRŽBA A PÉČE
