2017 FIAT 500X Käyttö- ja huolto-ohjekirja (in in Finnish)

Tuhansia kilometreja 20 40 60 80 100 120 140 160 180 200
Vuotta12345678910
Lasinpesujärjestelmän tarkastus ja mahdollinen
suihkuttimien säätö●●●●●
Moottorin konepellin ja tavaratilan lukkojen puhtauden
sekä vipujen puhtauden ja voitelun tarkastus●●●●●
Etujarrupalojen kunnon ja kuluneisuuden sekä jarrupalojen
kuluneisuuden osoittimen toiminnan tarkistus●●●●●●●●●●
Takajarrupalojen kunnon ja kuluneisuuden sekä
jarrupalojen kuluneisuuden osoittimen toiminnan tarkistus●●●●●●●●●●
Lisävarusteiden käyttöhihnan/-hihnojen kunnon
silmämääräinen tarkastus●
Lisävarusteiden ohjaushihnan kiristyksen tarkastus (versiot
ilman automaattista kiristintä)●●
Jakopään hammashihnan tilan silmämääräinen tarkastus
(lukuun ottamatta versiot 1.3 MultiJet 16V)●●
Voimansiirtoyksikön (PTU) öljytason tarkastus
(nelivetomallit)●●
Takatasauspyörästön öljyn tason tarkistus (nelivetomallit)●●
167

Tuhansia kilometreja 20 40 60 80 100 120 140 160 180 200
Vuotta12345678910
Moottoriöljyn ja öljynsuodattimen vaihto
(dieselhiukkassuodattimella varustetut mallit) (2) (O) (●)L●L●L●L●L●
Lisävarusteiden ohjaushihnan/-hihnojen vaihto(3)
Jakopään hammashihnan tilan vaihto (lukuun ottamatta
versiot 1.3 MultiJet 16V)(3)
Polttoainesuodattimen patruunan vaihto (4)●●●
Ilmansuodatinpatruunan vaihto (5)●●●●●
Jarrunesteen vaihto(6)
Matkustamon suodattimen vaihto (5) (O) (●)L●L●L●L●L●
(2) Moottoriöljyn ja öljynsuodattimen vaihtoväli riippuu ajoneuvon käyttöolosuhteista. Kojetaulussa oleva merkkivalo tai viesti ilmoittavat niiden vaihtotarpeesta. Ne on
joka tapauksessa vaihdettava 2 vuoden välein. Jos ajoneuvoa käytetään enimmäkseen kaupungissa, moottoriöljy ja öljysuodatin on vaihdettava kerran vuodessa.
(O) Suositellut välit
(●) Pakolliset toimet (3) Pölyttömät alueet: suositeltu enimmäiskilometrimäärä 120 000 km. Kilometrimäärästä riippumatta hihna on vaihdettava 6 vuoden välein. Pölyisillä alueilla ja/tai
raskaassa käytösstä (kylmä ilmasto, kaupunkiajo, pitkä käyttö joutokäynnillä): suositeltu enimmäiskilometrimäärä on 60 000 km. Kilometrimäärästä riippumatta
hihna on vaihdettava 4 vuoden välein.
(4) Jos ajoneuvo täydennetään eurooppalaista määritystä heikkolaatuisemmalla polttoaineella, vaihda suodatin 20 000 km:n välein.
(5) Jos ajoneuvoa käytetään pölyisillä alueilla, vaihda suodatin 20 000 km:n välein.
(6) Jarrunesteen vaihto on suoritettava joka toinen vuosi ajetusta kilometrimäärästä riippumatta.
168
HUOLTO JA YLLÄPITO

MÄÄRÄAIKAISTARK-
Tarkasta ja korjaa tarvittaessa seuraavat
kohdat1 000km:n välein tai ennen
pitkiä matkoja:
❒moottorin jäähdytysnesteen taso
❒jarrunesteen taso
❒tuulilasin pesunesteen taso
❒renkaiden kunto ja paine;
❒valaistusjärjestelmän toimivuus
(ajovalot, suuntavilkut, hätävilkut, jne.)
❒lasinpyyhin/pesinjärjestelmän
toimivuus ja tuuli-/takalasinpyyhkimen
sulkien sijainti/kuluminen.
3 000km:n välein tarkista ja tarvittaessa
täytä: moottorin öljytaso.
AJONEUVON VAATIVA
KÄYTTÖ
Jos ajoneuvoa käytetään enimmäkseen
yhdessä seuraavista olosuhteista:
❒perävaunun tai asuntovaunun hinaus;
❒pölyiset tiet;
❒lyhyet (alle 7-8 km) ja toistuvat matkat
ulkolämpötilan ollessa pakkasen
puolella;
❒moottori käy usein tyhjäkäynnillä tai
ajoneuvolla ajetaan pitkiä matkoja
alhaisella nopeudella tai jos ajoneuvo ei
ole ollut käytössä pitkään aikaanon syytä suorittaa seuraavat
tarkastukset useammin, kuin
määräaikaishuolto-ohjelmassa on
esitetty:
❒etulevyjarrujen jarrupalojen tilan ja
kulumisen tarkastus;
❒moottorin konepellin ja tavaratilan
puhtauden tarkastus sekä vipujen
puhtauden ja voitelun tarkastus;
❒silmämääräiset tarkastukset:
moottori, vaihteisto, voimansiirto,
putkien jäykät ja taipuisat osat
(pakoputki, polttoaineen syöttöputki,
jarruputket), kumiset elementit
(suojukset, muhvit, holkit, jne.)
❒akun lataustilan ja akkunesteen tason
(elektrolyytti) tarkastus;
❒lisävarusteiden ohjaimien hihnojen
silmämääräinen tarkastus;
❒moottoriöljyn ja oljynsuodattimen
tarkastus ja mahdollinen vaihto
❒siitepölysuodattimen tarkastus ja
mahdollinen vaihto;
❒ilmansuodattimen tarkastus ja
mahdollinen vaihto.AT9-automaattivaihteistolla varustetut
mallit: vaihda vaihteistoöljy ja
vaihteistoöljyn suodatin 90 000
kilometrin tai 2 vuoden välein
käyttäessäsi ajoneuvoa kaupunkiajoon,
lyhyillä ja toistuvilla reiteillä (alle7-8
km) tai perä- tai asuntovaunun
kuljetukseen.
169
ASTUKSET

MOOTTORITILA.
TASOJEN TARKISTUS
163) 164)
66).
Versio 1.4 Turbo MultiAir
A. Moottoriöljyn tarkistustikku – B. Moottoriöljyn korkki/täyttö – C. Moottorin jäähdytysneste – D. Tuulilasin/takalasinpesimen neste – E. Jarruneste –
F. Akku
150F1B0171C
170
HUOLTO JA YLLÄPITO

Versio 1.6 E.Torq
A. Moottoriöljyn tarkistustikku – B. Moottoriöljyn korkki/täyttö – C. Moottorin jäähdytysneste – D. Tuulilasin/takalasinpesimen neste – E. Jarruneste –
F. Akku
151F1B0234C
171

Versio 2.4 Tigershark (jos varusteena)
A. Moottoriöljyn tarkistustikku – B. Moottoriöljyn korkki/täyttö – C. Moottorin jäähdytysneste – D. Tuulilasin/takalasinpesimen neste – E. Jarruneste –
F. Akku
152F1B0399C
172
HUOLTO JA YLLÄPITO

Versio 1.3 16V Multijet
A. Moottoriöljyn tarkistustikku – B. Moottoriöljyn korkki/täyttö – C. Moottorin jäähdytysneste – D. Tuulilasin/takalasinpesimen neste – E. Jarruneste –
F. Akku
HUOMAUTUS Moottoriöljyn korkin/täyttöaukon saavuttamiseksi on poistettava kansi G käsitellen nuolen osoittamaa kohtaa.
153F1B0239C
173

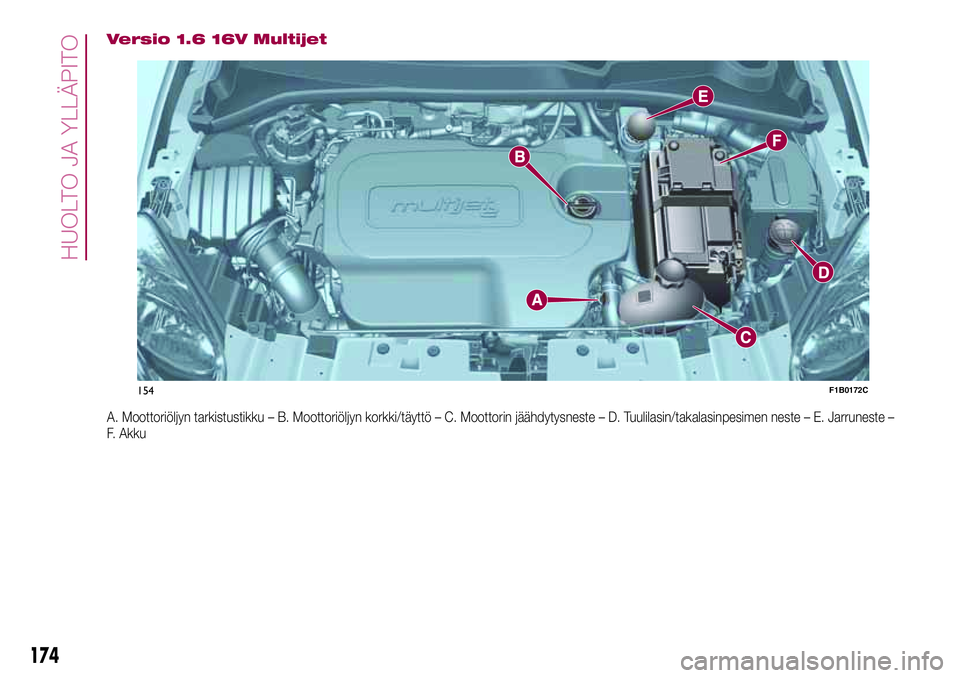

Versio 1.6 16V Multijet
A. Moottoriöljyn tarkistustikku – B. Moottoriöljyn korkki/täyttö – C. Moottorin jäähdytysneste – D. Tuulilasin/takalasinpesimen neste – E. Jarruneste –
F. Akku
154F1B0172C
174
HUOLTO JA YLLÄPITO
