2017 FIAT 500X Käyttö- ja huolto-ohjekirja (in in Finnish)

POLTTOAINEEN KULUTUS
Seuraavan taulukon polttoaineen kulutusarvot on määritetty EU-direktiivien mukaisten tyyppihyväksyntätestien mukaan.
Polttoaineen kulutusta mitattaessa suoritetaan seuraavat toimenpiteet:
❒kaupunkiajo: alkaa kylmän moottorin käynnistyksellä, minkä jälkeen ajoneuvolla suoritetaan kaupunkiajoa simuloiva testiajo
❒maantieajo: suoritetaan testiajo, joka simuloi ajoneuvon maantieajoa sisältäen useita kiihdytyksiä kaikilla vaihteilla
ajonopeuden vaihdellessa välillä 0–120 km/h;
❒yhdistelmäajo: määritetään painottamalla kaupunkiajoksi noin 37 % ja maantieajoksi noin 63 %.
VAROITUS Kulutusarvoihin vaikuttaa liikenne, sääolosuhteet, ajotyyli, ajoneuvon yleinen kunto, varustus-/lisävarustetaso,
ilmastointijärjestelmän käyttö, ajoneuvon kuorma, kattotelineen käyttö, muut aerodynaamisuutta tai vastuksen kestävyyttä
heikentävät tilanteet. Polttoaineenkulutus vakiintuu säännölliseksi vasta ajoneuvon ensimmäisten 3000 ajokilometrin jälkeen.
207

VOIMASSA OLEVAN EUROOPAN DIREKTIIVINEN MUKAISET KULUTUSARVOT (litraa/100km)
Mallit Kaupunkiajo Maantie Yhdistetty
1.4 Turbo MultiAir 136/140HV7,8 5,0 6,0
1.4 Turbo MultiAir 136/140HV
(*)7,6 4,9 5,9
1.4 Turbo MultiAir 136/140HV
(**)7,2 4,9 5,7
1.4 Turbo Multi Air 136/140CV
(*) (**)7,0 4,8 5,6
1.4 Turbo MultiAir 163/170HV 4x4
(***)8,5 5,7 6,7
1.6 E.Torq 110 hv8,7 5,0 6,4
1.6 E.Torq 110 hv Start&Stop7,8 5,0 6,0
2.4 Tigershark
(****)
1.3 Multijet 95 HV4,7 3,8 4,1
1.6 Multijet 115/120 HV4,7 3,8 4,1
1.6 Multijet 115/120 HV
(*)4,4 3,8 4,0
2.0 Multijet 136/140HV 4x45,8 4,4 4,9
2.0 Multijet 136/140HV 4x4
(***)6,5 4,9 5,5
(*) Versiot tietyille markkinoille vähäisillä ympäristövaikutuksilla (alennetut päästöt)
(**) Versiot kaksoiskytkimellisellä automaattivaihteistolla
(***) Versiot automaattivaihteistolla AT9
(****) Versio tietyille markkinoille
208
TEKNISET TIEDOT

CO2-PÄÄSTÖT
Seuraavan taulukon CO2-päästöt koskevat yhdistettyä kulutusta.
1.4 Turbo MultiAir 136/140HV139
1.4 Turbo MultiAir 136/140HV
(*)137
1.4 Turbo MultiAir 136/140HV
(**)133
1.4 Turbo Multi Air 136/140CV
(**) (*)131
1.4 Turbo Multi Air 163/170CV 4x4
(***)157
1.6 E.Torq 110 hv147
1.6 E.Torq 110 hv Start&Stop139
2.4 Tigershark
(****)
1.3 Multijet 95 HV107
1.6 Multijet 115/120 HV109
1.6 Multijet 115/120 HV
(*)107
2.0 Multijet 136/140HV 4x4130
2.0 Multijet 136/140CV 4x4
(***)144
(*) Versiot tietyille markkinoille vähäisillä ympäristövaikutuksilla (alennetut päästöt)
(**) Versiot kaksoiskytkimellisellä automaattivaihteistolla
(****) Versio tietyille markkinoille
209
(***) Versiot automaattivaihteistolla AT9
Versiot EUROOPAN DIREKTIIVIN MUKAISET CO2-PÄÄSTÖT (g/km)

AJONEUVON KÄSITTELY ELINKAAREN PÄÄTYTTYÄ
FCA on jo vuosia tukenut globaalia ympäristönsuojelua parantamalla jatkuvasti tuotantomenetelmiä ja tuottamalla yhä
enemmän ekologisia tuotteita. Jotta asiakkaille varmistetaan paras mahdollinen palvelu ympäristömääräysten osalta sekä
vastauksena ajoneuvon hävittämistä koskeviin Euroopan direktiivin 2000/53/EY mukaisiin velvoitteisiin, FCA tarjoaa asiakkailleen
mahdollisuuden toimittaa romutettava ajoneuvo ilman lisäkustannuksia. Euroopan direktiivi edellyttää, että ajoneuvon toimitus
tapahtuu ilman, että ajoneuvon viimeiselle haltijalle tai omistajalle aiheutuu kuluja sen nollahintaisen tai negatiivisen markkina-
arvon vuoksi.
Kun haluat toimittaa romutettavan ajoneuvosi ilman lisäkustannuksia, ota yhteyttä jälleenmyyjäämme toisen ajoneuvon
ostamiseksi tai FCA:n valtuuttamaan vastaanotto- ja romutuskeskukseen. Kyseiset keskukset on valittu huolellisesti, jotta
voidaan taata asianmukaiset laatukriteerit täyttävä palvelu hävitettävien ajoneuvojen keräyksen, käsittelyn ja kierrätyksen osalta
ympäristöä kunnioittaen.
Lisätietoja vastaanotto- ja romutuskeskuksista on saatavissa FCA:n jälleenmyyjäverkostolta tai soittamalla takuukirjassa
ilmoitettuun numeroon sekä FCA-brändin Internet-sivuilta.
210
TEKNISET TIEDOT

MULTIMEDIA
Tässä luvussa selostetaan ajoneuvon
varustukseen mahdollisesti kuuluvien
telemaattisten tietojärjestelmien
Uconnect™3" Radio,Uconnect™5"
Radio LIVE,Uconnect™5" Radio
Nav LIVE jaUconnect™6.5" Radio
Nav LIVE tärkeimmät toiminnot.SUOSITUKSIA, MÄÄRÄYKSIÄ JA
YLEISIÄ TIETOJA ............................212
UCONNECTTM 3" RADIO ...............214
UCONNECTTM 5" RADIO LIVE -
UCONNECTTM 5" RADIO NAV
LIVE ................................................222
UCONNECTTM 6.5" RADIO NAV
LIVE ...............................................236
211

SUOSITUKSIA,
MÄÄRÄYKSIÄ JA
YLEISIÄ TIETOJA
LIIKENNETURVALLISUUS
Opettele eri toimintojen käyttö ennen
ajamaan lähtemistä.
Lue järjestelmän käyttötapoja koskevat
ohjeet ennen ajamaan lähtemistä.
189) 190)
VASTAANOTTO-
Vastaanotto-olosuhteen vaihtelevat
jatkuvasti ajon aikana. Vastaanottoa
saattavat häiritä vuoret, rakennukset tai
sillat erityisesti silloin, kun ollaan
kaukana kuunneltavasta lähettimestä.
VAROITUS Liikennetietojen vastaanoton
aikana voi tapahtua
äänenvoimakkuuden nousua normaaliin
toistoon verrattuna.
YLLÄPITO JA HUOLTO
Noudata seuraavia varotoimia, jotta
taataan järjestelmän täydellinen
tehokkuus:
❒vältä töytäisemästä näytön
läpikuultavaa osaa terävillä tai jäykillä
esineillä, jotka saattavat vahingoittaa
pintaa; puhdistuksen aikana pehmeää
kuivaa ja antistaattista liinaa
käytettäessä älä paina sitä.❒älä käytä alkoholia, bensiiniä ja niiden
johdannaisia näytön läpikuultavan
osan puhdistukseen.
❒vältä, että mahdolliset nesteen
vuotavat järjestelmän sisälle: ne
saattavat vahingoittaa sitä pysyvästi.
86) 87)
MULTIMEDIALAITTEET
VAROITUS Jotkut musiikkia toistavat
multimedialaitteet eivät mahdollisesti ole
yhteensopivia Uconnect-järjestelmän
kanssa.
VARKAUDENESTOSUOJA
Järjestelmä on varustettu
varkaudenestolla, joka perustuu
ajoneuvon ohjausyksikön (Body
Computer) kanssa vaihdettuihin
tietoihin.
Tämä takaa parhaan mahdollisen
suojan ja välttää salaisen suojakoodin
syöttämisen jokaisen virransyötön
katkaisun jälkeen.
Jos valvonnan tulos on positiivinen,
järjestelmä alkaa toimia, kun taas jos
vertailukoodit eivät ole samanlaiset
tai jos elektroninen ohjausyksikkö (Body
Computer) vaihdetaan, järjestelmä
ilmoittaa tarpeesta syöttää salainen
koodi seuraavan kappaleen ohjeiden
mukaisesti.
Salaisen koodin syöttäminen(lukuun ottamattaUconnect™Radio
Nav 6.5")
Järjestelmän käynnistyksen yhteydessä
koodia pyydettäessä, näytölle ilmestyy
kirjoitus "Please enter Anti-Theft Code"
ja sitä seuraa näkymä, jossa on
graafinen numeronäppäimistö salaisen
koodin syöttämiseksi.
Salainen koodi muodostuu neljästä
numerosta välillä0-9:koodin
numeroiden syöttämiseksi kierrä oikeaa
nappulaa "BROWSE/ENTER" ja paina
vahvistaaksesi.
Neljännen numeron syöttämisen jälkeen
siirrä kohdistin asentoon "OK" ja paina
oikeaa nappulaa "BROWSE/ENTER",
järjestelmä alkaa toimia.
Jos syötetään virheellinen koodi,
järjestelmä näyttää kirjoituksen
"Incorrect Code" osoittaen tarpeen
syöttää oikea koodi.
Kun on suoritettu käytettävissä olevat 3
yrityskertaa koodin syöttämiseksi,
järjestelmä näyttää kirjoituksen
"Incorrect Code. Radio lukkiutuu.
Odota 30 minuuttia." Kirjoituksen
häviämisen jälkeen on mahdollista
aloittaa uudelleen koodin
syöttöproseduuri.
212
MULTIMEDIA
OLOSUHTEET

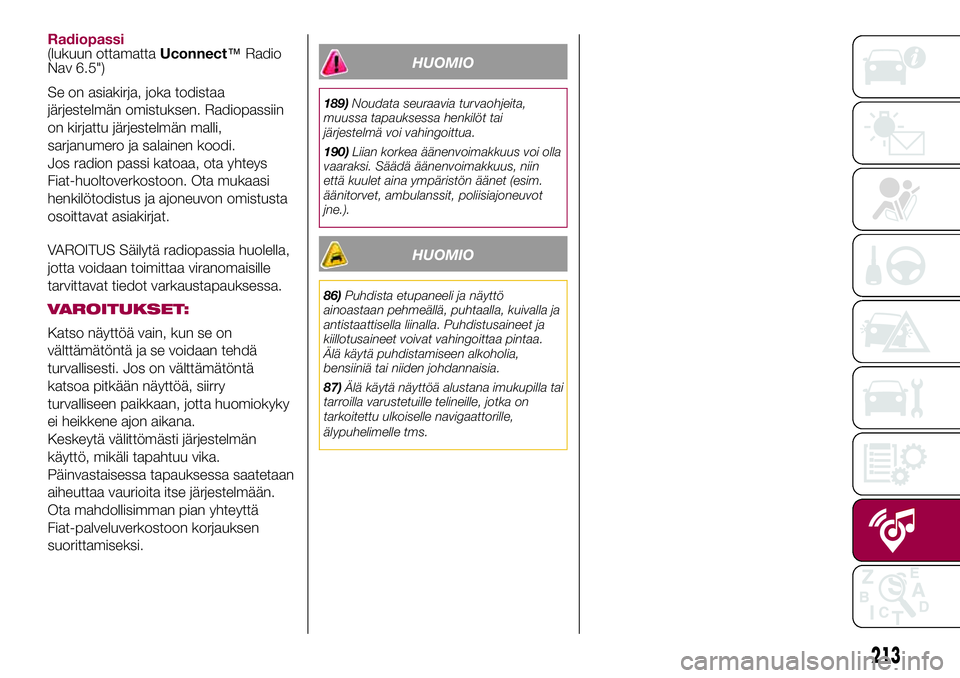

Radiopassi(lukuun ottamattaUconnect™Radio
Nav 6.5")
Se on asiakirja, joka todistaa
järjestelmän omistuksen. Radiopassiin
on kirjattu järjestelmän malli,
sarjanumero ja salainen koodi.
Jos radion passi katoaa, ota yhteys
Fiat-huoltoverkostoon. Ota mukaasi
henkilötodistus ja ajoneuvon omistusta
osoittavat asiakirjat.
VAROITUS Säilytä radiopassia huolella,
jotta voidaan toimittaa viranomaisille
tarvittavat tiedot varkaustapauksessa.
VAROITUKSET:
Katso näyttöä vain, kun se on
välttämätöntä ja se voidaan tehdä
turvallisesti. Jos on välttämätöntä
katsoa pitkään näyttöä, siirry
turvalliseen paikkaan, jotta huomiokyky
ei heikkene ajon aikana.
Keskeytä välittömästi järjestelmän
käyttö, mikäli tapahtuu vika.
Päinvastaisessa tapauksessa saatetaan
aiheuttaa vaurioita itse järjestelmään.
Ota mahdollisimman pian yhteyttä
Fiat-palveluverkostoon korjauksen
suorittamiseksi.
HUOMIO
189)Noudata seuraavia turvaohjeita,
muussa tapauksessa henkilöt tai
järjestelmä voi vahingoittua.
190)Liian korkea äänenvoimakkuus voi olla
vaaraksi. Säädä äänenvoimakkuus, niin
että kuulet aina ympäristön äänet (esim.
äänitorvet, ambulanssit, poliisiajoneuvot
jne.).
HUOMIO
86)Puhdista etupaneeli ja näyttö
ainoastaan pehmeällä, puhtaalla, kuivalla ja
antistaattisella liinalla. Puhdistusaineet ja
kiillotusaineet voivat vahingoittaa pintaa.
Älä käytä puhdistamiseen alkoholia,
bensiiniä tai niiden johdannaisia.
87)Älä käytä näyttöä alustana imukupilla tai
tarroilla varustetuille telineille, jotka on
tarkoitettu ulkoiselle navigaattorille,
älypuhelimelle tms.
213

UconnectTM3" Radio.
PIKAOPAS
Etupaneelin ohjaimet
165F1B0001C
214
MULTIMEDIA
