TURVAVÖIDEN
YLLÄPITOTOIMET
Turvavöiden oikeaoppinen ylläpito
edellyttää seuraavien ohjeiden
noudattamista:
❒käytä aina hyvin ulos vedettyjä
turvavöitä, vyötä ei saa kiertää, ja
varmista, että vyö kelautuu vapaasti
ilman esteitä;
❒tarkista turvavöiden oikea toiminta
seuraavalla tavalla: kiinnitä turvavyö ja
vedä voimakkaasti
❒onnettomuuden jälkeen turvavyö on
vaihdettava, vaikka se ei vaikuttaisikaan
vaurioituneelta. Vaihda turvavyö joka
tapauksessa, jos esikiristimet
aktivoituvat.
❒Puhdista turvavyöt pesemällä ne
käsin vedellä ja miedolla saippualla,
huuhtele ja anna niiden kuivua varjossa.
Älä käytä voimakkaita pesuaineita,
valkaisuaineita tai väriaineita tai muita
kemiallisia aineita, jotka voivat heikentää
vyön kuituja.
❒Vältä rullaimien kastumista: niiden
virheetön toiminta on taattu ainoastaan
silloin, kun ne eivät altistu vesivuodoille.
❒Vaihda turvavyö, kun siinä on
kulumisen merkkejä tai viiltoja.HUOMIO
72)Esikiristintä voidaan käyttää vain kerran.
Kun se on aktivoitunut, ota yhteyttä
Fiat-huoltoon vaihtaaksesi sen.
73)Esikiristimen ja turvavyön osien
poistaminen tai sormeilu on ehdottomasti
kielletty. Yksinomaan pätevä ja valtuutettu
henkilöstö saa suorittaa niihin toimenpiteitä.
Ota aina yhteyttä Fiat-huoltoon.
74)Turvallisuuden maksimoimiseksi
selkänoja on pidettävä pystyasennossa,
selkä on asetettava hyvin selkänojaa vasten
ja turvavyö on pidettävä kiinni rintakehässä
ja lantiolla. Kytke aina turvavyö kiinni, niin
etu- kuin takaistuimillakin! Ilman turvavöitä
ajaminen lisää vakavan loukkaantumisen tai
kuoleman vaaraa törmäyksessä.
75)Jos turvavyö on altistettu voimakkaalle
kuormitukselle, esimerkiksi onnettomuuden
yhteydessä, se tulee vaihtaa kokonaan
yhdessä kiinnittimien, kiinnitysruuvien
ja esikiristimen kanssa. Vaikka turvavyössä
ei ole näkyviä vikoja, se on voinut menettää
tehokkuutensa.
HUOMIO
30)Esikiristimen alueelle kohdistuvat iskut,
tärinä tai paikallinen lämpeneminen (yli
100 °C enintään 6 tunnin ajan) voivat
aiheuttaa vaurioita tai aktivoitumisen. Ota
yhteyttä Fiat-huoltoon, jos kyseiset osat
vaativat korjausta.
LASTEN
SUOJAUSJÄR
LASTEN TURVALLISUUS
AJONEUVOSSA
76) 77) 78) 79)
Turvallisuuden parantamiseksi
mahdollisen törmäyksen sattuessa
kaikkien autossa olevien henkilöiden on
istuttava ja käytettävä asianmukaisia
turvajärjestelmiä, vastasyntyneet ja
lapset mukaan lukien!
Direktiivi 2003/20/EY edellyttää, että
tätä ohjetta noudatetaan kaikissa
Euroopan Unionin jäsenmaissa.
Alle 1,50 metrin pituiset lapset 12
ikävuoteen saakka on suojattava
asianmukaisilla kiinnityslaitteilla, jotka on
sijoitettava takaistuimille.
Onnettomuustilastot osoittavat, että
takaistuimet takaavat paremmin lasten
turvallisuuden.
Aikuisiin verrattuna lasten pää on
suurempi ja painavampi suhteessa
muuhun kehoon, kun taas lihakset ja
luut eivät ole vielä kehittyneet
kokonaan. Sen vuoksi lapsille tarvitaan
erilainen, aikuisten turvavöistä
poikkeava pidätinmenetelmä
törmäyksen varalta, jotta voidaan
minimoida vammojen vaara
onnettomuuden, jarrutuksen tai äkillisen
liikkeen yhteydessä.
87
JESTELMÄT-

Lasten on istuttava turvallisessa ja
miellyttävässä asennossa. Käytettävien
lastenistuimien ominaisuuksien
sallimissa rajoissa suositellaan pitämään
lapset mahdollisimman pitkään
(vähintään 3-4 ikävuoteen saakka) selkä
menosuuntaan päin asennetuissa
lastenistuimissa, koska tämä on
turvallisin asento törmäyksen
yhteydessä.
Sopivin lapsen pidätinmenetelmä on
valittava lapsen painon ja mittojen
mukaan. Olemassa on erilaisia lasten
pidätinjärjestelmiä, jotka kiinnitetään
ajoneuvoon turvavöillä tai ISOFIX/i-
Size-kiinnitimillä.
Valitse aina lapselle sopivin
pidätinjärjestelmä. Varmista tämä aina
lastenistuimen mukana tulevasta
käyttö- ja huolto-oppaasta.
Euroopassa lasten turvajärjestelmien
ominaisuuksia säätelee standardi
ECE-R44, jossa ne jaetaan viiteen
painoryhmään:
Ryhmä Painovälit
Ryhmä 0 paino alle 10 kg
Ryhmä 0+ paino alle 13 kg
Ryhmä 1 paino 9-18 kg
Ryhmä 2 paino 15-25 kg
Ryhmä 3 paino 22-36 kg
Normiin ECE-R44 on äskettäin lisätty
säännös ECE R-129, joka määrittelee
uusien i-Size-lastenistuinten
ominaisuudet (katso lisätietoa kohdasta
"Matkustajan istuinten sopivuus
i-Size-lastenistuimille").
Kaikissa turvavarusteissa on oltava
hyväksyntämerkintä ja tarkastusmerkki,
jotka on kiinnitetty lastenistuimen
tunnuskilpeen. Kilpeä ei saa missään
tapauksessa irrottaa.
MOPAR
®Lineaccessori sisältää kaikille
eri painoryhmille sopivia lastenistuimia.
Niiden käyttöä suositellaan, sillä ne
on testattu erityisesti Fiat-ajoneuvoille.
LASTENISTUIMEN
ASENNUS TURVAVÖILLÄ
Yleiset lastenistuimet, jotka asennetaan
käyttämällä ainoastaan turvavöitä, on
rekisteröity ECE R44 -normin
mukaisesti ja jaettu eri painoryhmiin.
80) 81) 82) 83)
VAROITUS Asennukseen liittyvät kuvat
ovat yksinomaan ohjeellisia. Asenna
lastenistuin vastaavien käyttöohjeiden
mukaisesti.
Ryhmä 0 ja 0+
13 kg:n painoon saakka lapset on
asetettava kohdan kuva 74 tyyppiseen
lastenistuimeen, joka on suunnattava
ajoneuvon takaosaan päin. Kyseiset
lastenistuimet tukevat päätä eivätkä
rasita kaulaa mahdollisten äkillisten
jarrutuksien yhteydessä.
Lastenistuin asennetaan ajoneuvon
turvavöihin kuvan kuva 74 mukaisesti je
se pitää lapsen paikoillaan siihen
kuuluvilla turvavöillä.
Ryhmä 1
9–18 kg painosta lähtien lapsia voidaan
kuljettaa eteenpäin suunnattuina kuva
75.
74F1B0110C
88
TURVALLISUUS

Ryhmä 2
15–25 kg painavien lasten kohdalla
ajoneuvon turvavyö voi suoraan pitää
lapset paikoillaan kuva 76.
Tässä tapauksessa lastenistuimien
ainoa tehtävä on asettaa lapsi oikein
turvavöihin niin, että diagonaalinen vyön
osa kiinnittyy rintakehään eikä kaulaan,
ja että vaakasuora vyön osa kohdistuu
lapsen lantioon eikä vatsaan.
Ryhmä 3
Painovälillä 22-36 kg lapsille on
olemassa asianmukaisia turvalaitteita,
joiden avulla taataan turvavyön oikea
asento.
Kohta kuva 77 osoittaa esimerkin
lapsen oikeaoppisesta sijoittamisesta
takaistuimelle.
Yli 1,50 m pitkät lapset voivat käyttää
turvavöitä aikuisten tavoin.
75F1B0111C
76F1B0112C
77F1B0113C
89

MATKUSTAJIEN ISTUIMIEN SOPIVUUS YLEISIIN LASTENISTUIMIIN
Ajoneuvo täyttää uuden Euroopan direktiivin 2000/3/EY vaatimukset, jotka koskevat lastenistuimien asennettavuutta ajoneuvon
eri istuimiin seuraavan taulukon mukaisesti:
Yleisen lastenistuimen asennus
Ryhmä Painovälit Etumatkustaja Matkustaja takana keskelläMatkustajat takana
sivuilla
Ryhmä 0, 0+ 13 kg:n saakka U X U
Ryhmä 1 9-18 kg U X U
Ryhmä 2 15-25 kg U X U
Ryhmä 3 22-36 kg U X U
X = Istuinpaikka ei sovellu tämän painoluokan lapsille.
U = Sopii "Yleisen" kategorian turvavarusteisiin EU-määräyksen ECE-R44 mukaan merkityille "ryhmille".
90
TURVALLISUUS

ISOFIX-LASTENISTUIMEN
ASENNUS
84) 85) 86) 87) 88)
Ajoneuvon uloimmat istuinpaikat takana
on varustettu ISOFIX-kiinnittimillä,
joiden avulla lastenistuin voidaan
asentaa nopeasti, helposti ja
turvallisesti. ISOFIX-järjestelmän avulla
voidaan asentaa lasten ISOFIX-
pidätinjärjestelmiä käyttämättä
ajoneuvon turvavöitä ja kiinnittämällä
lastenistuin suoraan ajoneuvon kolmeen
kiinnittimeen.
Saman ajoneuvon eri paikoille voidaan
asentaa sekä perinteisiä lastenistuimia
että ISOFIX-istuimia.
Asenna ISOFIX-istuin kiinnittämällä se
kahteen metallikiinnittimeen A kuva 78,
jotka sijaitsevat takaistuimen tyynyn
takapuolella selkänojan
yhtymäkohdassa, ja kiinnitä ylempi
hihna (lastenistuimen mukana)
kiinnittimeen B kuva 79, joka sijaitsee
istuimen selkänojan takapuolella
alaosassa.
kuva 80 esittää esimerkinomaisesti
yleistä ISOFIX-lastenistuinta
painoryhmälle 1.
VAROITUS kuva 80 on ainoastaan
ohjeellinen. Asenna lastenistuin
vastaavien käyttöohjeiden mukaisesti.HUOMIO Yleistä ISOFIX-lastenistuinta
käytettäessä voidaan käyttää
ainoastaan ECE R44 -istuimia "ISOFIX
Universal" (R44/03 tai myöhemmät
päivitykset) (katso kuva 81). Muille
painoryhmille käytetään erityisiä
ISOFIX-lastenistuimia, joita voidaan
käyttää vain, jos niitä on testattu
kyseiselle ajoneuvolle (katso
ajoneuvojen luettelo lastenistuimen
mukana).
78F1B0114C
79F1B0115C
81F1B0117C
80F1B0116C
91

MATKUSTAJIEN ISTUIMIEN SOPIVUUS ISOFIX-LASTENISTUIMIIN
ISOFIX-PAIKAT AJONEUVOSSA
Painoluokat Mittaluokat Laite EtumatkustajaMatkustajat
takana sivuillaMatkustaja takana
keskellä
Ryhmä 0 (alle 10 kg) E ISO/R1XILX
Ryhmä 0+ (alle 13 kg)E ISO/R1
XILX
D ISO/R2XILX
C ISO/R3X IL (*) X
Ryhmä 1 (9-18 kg
saakka)D ISO/R2
XILX
C ISO/R3X IL (*) X
B ISO/F2X IUF-IL X
B1 ISO/F2XX IUF-IL X
A ISO/F3X IUF-IL X
X ISOFIX-paikka ei sovellu lasten ISOFIX-turvajärjestelmille tässä paino- ja mittaluokassa.
IL Soveltuu lasten ISOFIX-turvajärjestelmille kyseisessä ajoneuvossa luokissa "Ajoneuvon määritys", "Rajoitettu" tai "Osittain yleinen".
IL (*) ISOFIX-lastenistuin voidaan asentaa säätämällä etuistuimia.
IUF Soveltuu yleisen luokan lasten ISOFIX-pidätinjärjestelmille eteenpäin asennettuina ja tälle painoryhmälle määritettyinä.
92
TURVALLISUUS

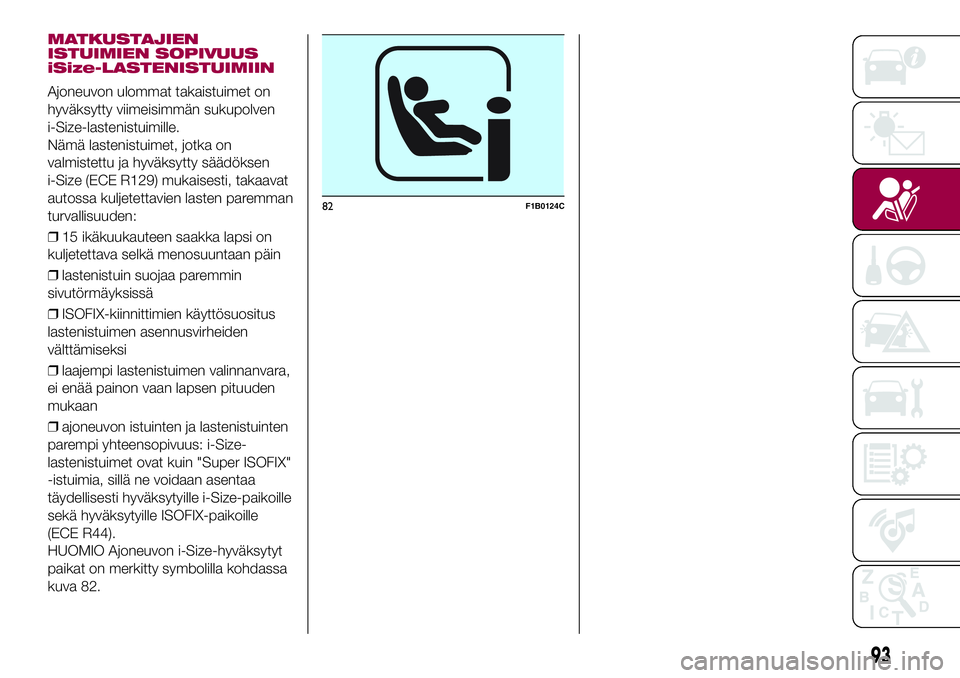

MATKUSTAJIEN
ISTUIMIEN SOPIVUUS
iSize-LASTENISTUIMIIN
Ajoneuvon ulommat takaistuimet on
hyväksytty viimeisimmän sukupolven
i-Size-lastenistuimille.
Nämä lastenistuimet, jotka on
valmistettu ja hyväksytty säädöksen
i-Size (ECE R129) mukaisesti, takaavat
autossa kuljetettavien lasten paremman
turvallisuuden:
❒15 ikäkuukauteen saakka lapsi on
kuljetettava selkä menosuuntaan päin
❒lastenistuin suojaa paremmin
sivutörmäyksissä
❒ISOFIX-kiinnittimien käyttösuositus
lastenistuimen asennusvirheiden
välttämiseksi
❒laajempi lastenistuimen valinnanvara,
ei enää painon vaan lapsen pituuden
mukaan
❒ajoneuvon istuinten ja lastenistuinten
parempi yhteensopivuus: i-Size-
lastenistuimet ovat kuin "Super ISOFIX"
-istuimia, sillä ne voidaan asentaa
täydellisesti hyväksytyille i-Size-paikoille
sekä hyväksytyille ISOFIX-paikoille
(ECE R44).
HUOMIO Ajoneuvon i-Size-hyväksytyt
paikat on merkitty symbolilla kohdassa
kuva 82.
82F1B0124C
93

Seuraavassa taulukossa on lueteltu i-Size-lastenistuinten asennusmahdollisuudet Euroopan lainsäädännön ECE 129
mukaisesti.
i-Size-PAIKAT AJONEUVOSSA
Laite EtumatkustajaMatkustajat takana
sivuillaMatkustaja takana
keskellä
i-Size-lastenistuimetISO/R2 X i-U X
ISO/F2 X i-U X
i-U: sopii yleisille i-Size-lastenistuimille, jotka asennetaan sekä selkä ajosuuntaan päin että ajosuuntaan.
X: istuinpaikka ei sovellu yleisille i-Size-lastenistuimille.
