2017 FIAT 500X Käyttö- ja huolto-ohjekirja (in in Finnish)

AJONEUVON
NOSTAMINEN
Jos ajoneuvo tarvitsee nostaa, vie se
Fiat-huoltoon, jolla on käytössä
pilarinostin tai korjaamonosturi.
Ajoneuvon nostokohdat on merkitty
sivuhelmoihin symboleilla
(katso
kuva 159).
PYÖRÄT JA
RENKAAT
177) 178) 179) 180) 181) 182)
VANTEET JA RENKAAT
Katso ajoneuvoon asennettujen
vanteiden ja renkaiden tyyppi kohdasta
"Renkaat" luvussa "Tekniset tiedot".
LUMIKETJUT
81)
Etu- ja nelivetoversiot
7 mm:n lumiketjujen käyttö on sallittua
renkaissa 215/60 R16 95H ja 215/55
R17 94V.
Ketjuja ei voida sen sijaan asentaa
renkaisiin 225/45 R18 91V ja 225/45
R18 91Y.
Varoitukset
Lumiketjujen käyttöä säätelevät
maakohtaiset määräykset. Joissakin
maissa renkaita, joissa on merkintä
M+S (Mud and Snow) pidetään
talvirenkaina, joiden käyttö on
verrattavissa lumiketjujen käyttöön.
Lumiketjuja saa käyttää vain
eturenkaissa.
Tarkista lumiketjujen kireys muutaman
kymmenen metrin ajamisen jälkeen.VAROITUS Lumiketjujen käyttäminen
alkuperäisistä poikkeavan kokoisissa
renkaissa voi vahingoittaa ajoneuvoa.
VAROITUS Erityyppisten renkaiden
(M+S, talvirenkaat jne.) käyttäminen
etu- ja taka-akselissa voi heikentää
ajoneuvon ohjattavuutta, mikä voi
johtaa hallinnan menetykseen ja
onnettomuuksiin.
NEUVOJA RENKAIDEN
KIERRÄTTÄMISESTÄ
Etu- ja takarenkaisiin kohdistuu erilainen
kuormitus ja ohjausliikkeistä,
käsittelystä ja jarrutuksista johtuva
rasitus. Siksi renkaat kuluvat
epätasaisesti.
Tämän kompensoimiseksi renkaat on
kierrätettävä sopivalla hetkellä.
Renkaiden kierrätyksellä tarkoitetaan
renkaiden vaihtamista ajoneuvon
toiseen kohtaan. Pyörä siis siirretään
työskentelemään toiselle akselille ja jos
mahdollista, ajoneuvon vastakkaiselle
puolelle.
Renkaiden kierrättäminen auttaa
säilyttämään pidon ja vedon märillä,
mutaisilla tai lumisilla teillä ja takaa
ajoneuvon optimaalisen käsiteltävyyden.
Jos renkaat kuluvat epätasaisesti, tutki
syy ja korjaa se mahdollisimman pian:
ota yhteyttä Fiat-huoltoon.
159F1B0301C
183

HUOMIO
177)Ajoneuvon pito tiellä riippuu myös
renkaiden oikeasta täyttöpaineesta.
178)Liian alhainen paine aiheuttaa renkaan
ylikuumenemisen ja voi vaurioittaa sitä
vakavasti.
179)Jos renkaissa on yhdensuuntainen
kulutuspinta, älä vaihda renkaita ristiin
ajoneuvon oikealta puolelta vasemmalle ja
päinvastoin. Jos käytössä on tällaiset
renkaat, ne voidaan vaihtaa vain etu- ja
taka-akselin välillä ajoneuvon samalla
puolella.
180)Älä käsittele maalilla sellaisia pyörien
kevytmetallivanteita, jotka vaativat yli 150
°C käyttölämpötilan. Pyörien mekaaniset
ominaisuudet voivat heikentyä.
181)Tässä osoitettua renkaiden kierrätystä
EI saa käyttää renkaille, joissa on
"yhdensuuntainen" kulutuspinta! Jos
käytössä on tällaiset renkaat, ne voidaan
vaihtaa vain etu- ja taka-akselin välillä
ajoneuvon samalla puolella.
182)Osittin tai kokonaan tyhjentyneillä
renkailla ajaminen voi aiheuttaa
turvallisuusongelmia ja vaurioittaa pysyvästi
kyseistä rengasta.
HUOMIO
81)Lumiketjuja käytettäessä tulee ajaa
alhaisella nopeudella, enintään 50 km/h.
Vältä kuoppia, älä nouse portaiden tai
jalkakäytävän päälle tai aja pitkiä
lumettomia tiematkoja, jotta ajoneuvo ja
tienpäällyste eivät vaurioidu.
KORI
AUTONKORIN YLLÄPITO
Maalipinta
82)
7)
Jos maalipintaan muodostuu kulumisia
tai syviä naarmuja, kaikki vaaditut
toimenpiteet on suositeltavaa suorittaa
heti, jotta ruosteen muodostuminen
vältetään.
Maalipinnan hoito koostuu sen
pesemisestä, jonka aikaväli riippuu
käyttöolosuhteista ja
käyttöympäristöstä. Esimerkiksi alueilla,
joilla ilmansaastuminen on voimakasta,
tai jos ajoneuvolla ajetaan suolatuilla
teillä, ajoneuvo on suositeltavaa pestä
useammin.
Ajoneuvon joissakin osissa saattaa olla
mattapintainen maali, joka on
säilytettävä sellaisena ja joka vaatii
erityistä huolenpitoa: katso tämän
kappaleen lopussa olevaa varoitusta
83).Pese ajoneuvo oikein seuraavasti:
❒jos ajoneuvo pestään
pesuautomaatissa, irrota kattoantenni
184
HUOLTO JA YLLÄPITO

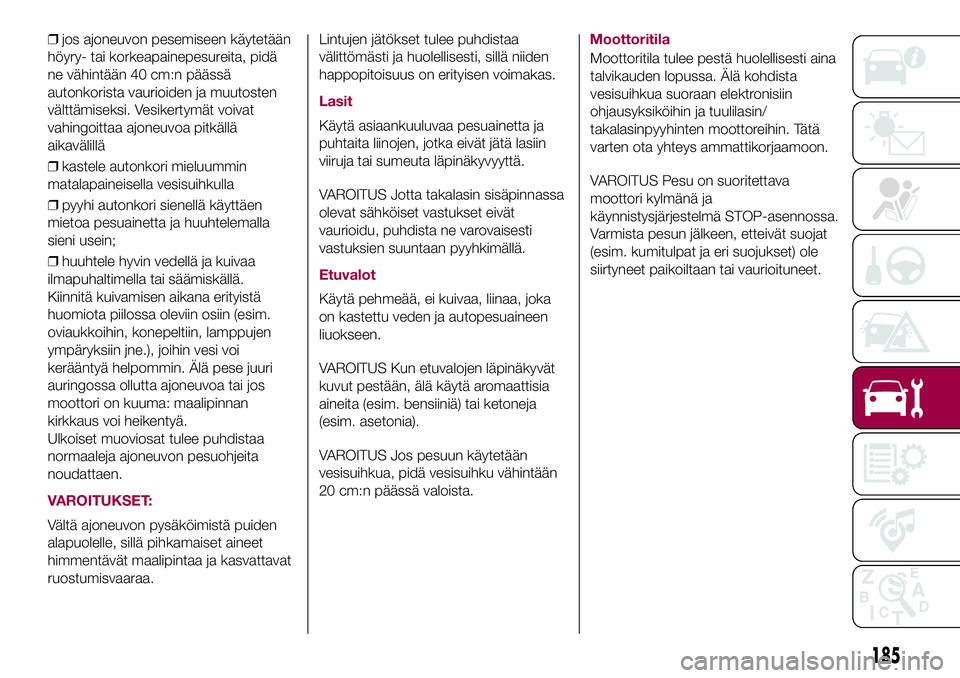

❒jos ajoneuvon pesemiseen käytetään
höyry- tai korkeapainepesureita, pidä
ne vähintään 40 cm:n päässä
autonkorista vaurioiden ja muutosten
välttämiseksi. Vesikertymät voivat
vahingoittaa ajoneuvoa pitkällä
aikavälillä
❒kastele autonkori mieluummin
matalapaineisella vesisuihkulla
❒pyyhi autonkori sienellä käyttäen
mietoa pesuainetta ja huuhtelemalla
sieni usein;
❒huuhtele hyvin vedellä ja kuivaa
ilmapuhaltimella tai säämiskällä.
Kiinnitä kuivamisen aikana erityistä
huomiota piilossa oleviin osiin (esim.
oviaukkoihin, konepeltiin, lamppujen
ympäryksiin jne.), joihin vesi voi
kerääntyä helpommin. Älä pese juuri
auringossa ollutta ajoneuvoa tai jos
moottori on kuuma: maalipinnan
kirkkaus voi heikentyä.
Ulkoiset muoviosat tulee puhdistaa
normaaleja ajoneuvon pesuohjeita
noudattaen.
VAROITUKSET:
Vältä ajoneuvon pysäköimistä puiden
alapuolelle, sillä pihkamaiset aineet
himmentävät maalipintaa ja kasvattavat
ruostumisvaaraa.Lintujen jätökset tulee puhdistaa
välittömästi ja huolellisesti, sillä niiden
happopitoisuus on erityisen voimakas.
Lasit
Käytä asiaankuuluvaa pesuainetta ja
puhtaita liinojen, jotka eivät jätä lasiin
viiruja tai sumeuta läpinäkyvyyttä.
VAROITUS Jotta takalasin sisäpinnassa
olevat sähköiset vastukset eivät
vaurioidu, puhdista ne varovaisesti
vastuksien suuntaan pyyhkimällä.
Etuvalot
Käytä pehmeää, ei kuivaa, liinaa, joka
on kastettu veden ja autopesuaineen
liuokseen.
VAROITUS Kun etuvalojen läpinäkyvät
kuvut pestään, älä käytä aromaattisia
aineita (esim. bensiiniä) tai ketoneja
(esim. asetonia).
VAROITUS Jos pesuun käytetään
vesisuihkua, pidä vesisuihku vähintään
20 cm:n päässä valoista.
Moottoritila
Moottoritila tulee pestä huolellisesti aina
talvikauden lopussa. Älä kohdista
vesisuihkua suoraan elektronisiin
ohjausyksiköihin ja tuulilasin/
takalasinpyyhinten moottoreihin. Tätä
varten ota yhteys ammattikorjaamoon.
VAROITUS Pesu on suoritettava
moottori kylmänä ja
käynnistysjärjestelmä STOP-asennossa.
Varmista pesun jälkeen, etteivät suojat
(esim. kumitulpat ja eri suojukset) ole
siirtyneet paikoiltaan tai vaurioituneet.
185

HUOMIO
82)Maalipinnan esteettisten
ominaisuuksien säilyttämiseksi älä käytä
hankaavia ja/tai kiillottavia tuotteita
ajoneuvon hoitoon.
83)Vältä pesuautomaateissa rullien ja/tai
harjojen käyttöä. Pese ajoneuvo
yksinomaan käsin käyttäen pesuaineita,
joiden pH-arvo on neutraali. Kuivaa
ajoneuvo kostealla säämiskällä. Älä käytä
hankaavia ja/tai kiillottavia tuotteita
ajoneuvon hoitoon. Lintujen jätökset tulee
puhdistaa välittömästi ja huolellisesti,
sillä niiden happopitoisuus on erityisen
voimakas. Vältä (jos se ei ole välttämätöntä)
ajoneuvon pysäköimistä puiden alle. Poista
välittömästi kasvisperäiset hartsit, sillä
kuivuttuaan niiden poistamiseen saatetaan
tarvita hankaavia ja/tai kiillottavia tuotteita,
joita pitää ehdottomasti välttää maalipinnan
kiillon säilyttämiseksi. Älä puhdista tuulilasi
ja takaikkunaa pelkällä lasinpesunesteellä
vaan laimenna se vähintään 50 % vedellä.
Käytä pelkkää lasinpesunestettä
ainoastaan, kun se on ehdottoman
välttämätöntä ulkolämpötilan vuoksi.
HUOMIO
7)Pesuaineet ovat haitallisia vesistöille.
Pese ajoneuvo yksinomaan alueilla, joissa
on pesunesteiden keräys- ja
suodatusmahdollisuus.
SISÄVARUSTEET
183) 184) 185)
Tarkasta säännöllisesti sisätilan puhtaus
mattojen alta pohjalevyn hapettumisen
varalta.
KANGASVERHOILLUT
ISTUIMET JA SISÄOSAT
Pyyhi pölyt pehmeällä harjalla tai imuroi
sisätila. Samettisten verhoilujen
puhdistamiseen suositellaan
käyttämään kosteaa harjaa. Pyyhi
istuimet sienellä, joka on kostutettu
veteen ja mietoon pesuaineeseen.
NAHKAISTUIMET(jos varusteena)
Poista kuiva lika säämiskällä tai hieman
kostutetulla liinalla. Älä käytä liikaa
voimaa.
Poista neste- tai rasvatahrat kuivalla,
imevällä liinalla - älä hankaa. Pyyhi
sitten pehmeällä liinalla tai neutraaliin
saippuaveteen kostutetulla säämiskällä.
Jos tahra ei lähde pois, käytä erityisiä
puhdistusaineita ja noudata niiden
käyttöohjeita.
VAROITUS Älä koskaan käytä alkoholia.
Varmista, että puhdistukseen käytetyt
tuotteet eivät sisällä alkoholia tai sen
johdannaisia myös alhaisina
pitoisuuksina.
MUOVISET JA
VERHOILLUT OSAT
84)
Puhdista sisätilan muovipinnat
mielellään mikrokuituliinalla, joka on
kostutettu neutraaliin,
hankaamattomaan saippuaveteen.
Poista rasvatahrat ja muut vaikeat
tahrat erityisillä tuotteilla, jotka eivät
sisällä liuotusaineita ja jotka säilyttävät
osien pinnan ja värin.
Poista pöjy mikrokuitukankaalla
pyyhkimällä, tarvittaessa kostuta liina
vedellä. Älä käytä paperipyyhkeitä, sillä
ne voivat jättää pinnoille jäämiä.
NAHALLA VERHOILLUT
OSAT
(jos varusteena)
Puhdista tällaiset osat vain vedellä ja
neutraalilla saippualla. Älä käytä
koskaan alkoholia tai alkoholipohjaisia
tuotteita.
Ennen erityisten tuotteiden käyttämistä
sisätila puhdistukseen on varmistettava,
että tuotteet eivät sisällä alkoholia
ja/tai alkoholipohjaisia aineita.
186
HUOLTO JA YLLÄPITO

HUOMIO
183)Älä käytä koskaan syttyviä aineita,
kuten petrolieetteriä tai liuotinbensiiniä
ajoneuvon sisätilojen puhdistamiseen.
Puhdistuksen aikaisen hankauksen
aiheuttamat sähköstaattiset lataukset
voivat aiheuttaa tulipalon.
184)Älä säilytä aerosolisuihkeita
ajoneuvossa: räjähdysvaara.
Aerosolisuihkeita ei saa altistaa yli 50 °C:n
lämpötilalle. Ajoneuvon sisälämpötila voi
auringossa nousta huomattavasti kyseistä
lämpötilaa korkeammaksi.
185)Lattialla polkimien alla ei saa olla
esteitä: varmista, että mahdolliset lisämatot
ovat aina suorassa eivätkä häiritse
polkimien käyttöä.
HUOMIO
84)Älä puhdista mittaritaulun lasia ja
kojetaulua alkoholilla, bensiinillä tai niitä
sisältävillä tuotteilla.
187

TEKNISET TIEDOT
Kuinka hyödyllistä voi olla tietää miten
ajoneuvosi on tehty ja miten se toimii on
tämän luvun sisältö ja se on väritetty
tiedoilla, taulukoilla ja kuvioilla. Ne
on tarkoitettu harrastajille, asentajalle ja
kaikille, jotka haluavat tuntea ajoneuvon
yksityiskohtia myöten.TUNNISTETIEDOT ..........................189
MOOTTORI .....................................190
PYÖRÄT..........................................192
MITAT..............................................194
PAINOT ...........................................196
NESTEET ........................................199
NESTEET JA VOITELUAINEET ........203
SUORITUSKYKY .............................206
POLTTOAINEEN KULUTUS.............207
CO2-PÄÄSTÖT ...............................209
AJONEUVON KÄSITTELY
ELINKAAREN PÄÄTYTTYÄ ..............210
188
TEKNISET TIEDOT

TUNNISTETIEDOT
TUNNISTETIETOJEN
YHTEENVETOKILPI
Sijoitettu kuljettajan puoleisen oven
pylvääseen. Se näkyy oven ollessa auki.
Siinä on seuraavat tiedotkuva 160:
AValmistajan nimi
BAjoneuvon tyyppihyväksyntänumero
CAjoneuvon tunnistenumero
DSuurin teknisesti sallittu
kokonaismassa
ESuurin teknisesti sallittu yhdistelmän
massa
FSuurin teknisesti sallittu akselin 1
massa
GSuurin teknisesti sallittu akselin 2
massa
HMoottorin tunnistus
ITyyppi, variantti, versio
LKorimaalin värikoodi
MSavun absorptiokerroin (dieselversiot)
NMuita tietoja
RUNGON MERKINTÄ
Valmistenumero (VIN) on painettu
kilpeen (katso kuva 161), joka sijaitsee
kojelaudan kannen vasemmassa
etukulmassa ja näkyy ajoneuvon
ulkopuolelta tuulilasin läpi.
Tämä numero on painettu myös
matkustamon lattiaan oikean
etuistuimen eteen.
Numero voidaan tarkistaa avaamalla
luukkua A kuva 162 nuolen suuntaan.
Merkintä sisältää seuraavat tiedot:
❒ajoneuvotyyppi;
❒rungon progressiivinen
valmistenumero.
MOOTTORIN MERKINTÄ
Sijoitettu sylinteriryhmään, sisältää
tyypin ja sarjanumeron.
160F1B0330C
334
AXC1
BXXX
334AXC1BXXX
161F1B0333C
162F1B0058C
189

MOOTTORI
186)
Versiot1.4 Turbo MultiAir
136/140HV1.4 Turbo MultiAir
163/170HV1.6 E.Torq
2.4 Tigershark(*)
Tyyppikoodi 55263624 55263623 55263842
Sykli Kahdeksan Kahdeksan Kahdeksan Kahdeksan
Sylinterin numero ja sijainti 4 rivissä 4 rivissä 4 rivissä 4 rivissä
Mäntien halkaisija ja
iskunpituus (mm)72 x 84 72 x 84 77 x 85,8 88 x 97
Sylinteritilavuus yhteensä
(cm³)1368 1368 1598 2360
Puristussuhde 10,0 ± 0,2 10,0 ± 0,2 11 ± 0,15 10 ± 0,2
Enimmäisteho (ETY) (kW)
100
(*)/ 103 120(**)/ 12581 129
Enimmäisteho ETY (HV)
136
(*)/ 140 163(**)/ 170110 175
vastaava kierrosluku
(r/min)5000 5500 5500 6400
Enimmäisvääntö (ETY)
(Nm)230 250 152 230
vastaava kierrosluku
(r/min)1750 2500 4500 3900
Sytytystulpat NGK IKR9J8 NGK IKR9J8NGK - SINGLE IR -
ZKR7BI - 10 JAPAN
C128
PolttoaineLyijytön bensiini 95 R.O.N.
(Standardi EN228)Lyijytön bensiini 95 R.O.N.
(Standardi EN228)Lyijytön bensiini 95 R.O.N.
(Standardi EN228)Lyijytön bensiini 95 R.O.N.
(Standardi EN228)
(*) Versio 1.4 Turbo MultiAir 136HV
(**) Versiot 1.4 Turbo MultiAir 163HV
190
TEKNISET TIEDOT
