2017 CITROEN DS3 Manual do condutor (in Portuguese)

215
DS3_pt_Chap08_info-pratiques_ed02-2015

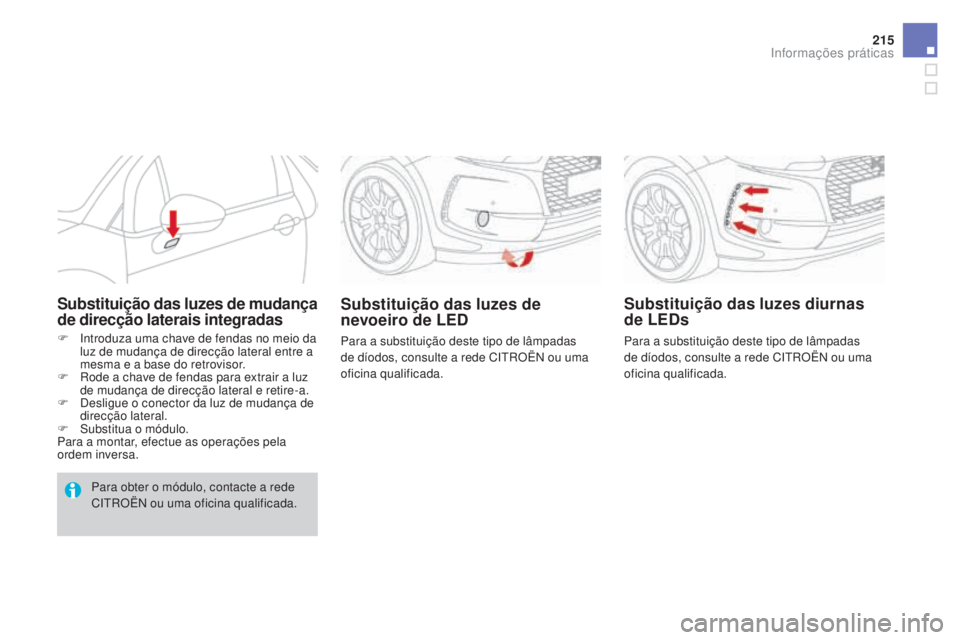

Substituição das luzes de
nevoeiro de LED
Substituição das luzes de mudança
de direcção laterais integradas
F Introduza uma chave de fendas no meio da
l
uz de mudança de direcção lateral entre a
mesma e a base do retrovisor.
F
Ro

de a chave de fendas para extrair a luz
de mudança de direcção lateral e retire-a.
F
De

sligue o conector da luz de mudança de
direcção lateral.
F
Su

bstitua o módulo.
Para a montar, efectue as operações pela
ordem inversa.
Para obter o módulo, contacte a rede
CITROËN ou uma oficina qualificada.
Substituição das luzes diurnas
de LEDs
Para a substituição deste tipo de lâmpadas
de díodos, consulte a rede CITROËN ou uma
oficina qualificada.
Para a substituição deste tipo de lâmpadas
de díodos, consulte a rede CITROËN ou uma
oficina qualificada.
Informações práticas

DS3_pt_Chap08_info-pratiques_ed02-2015
1. Luzes de travagem/de presença (P21/5W).
2. Lu zes de presença (P5W).
3.
Lu

z de mudança de direcção (PY21W
âmbar).
4.
Lu

z de nevoeiro, lado esquerdo (PR21W
vermelho)

Lu

z de marcha-atrás, lado direito (P21W).
Luzes traseiras
As lâmpadas de cor âmbar ou
vermelha, assim como as luzes de
mudança de direcção ou de nevoeiro,
deverão ser substituídas por lâmpadas
com características e cor idênticas.
Substituição das luzes
F Abra a mala,
F Re tire a tampa de acesso no revestimento
lateral correspondente,
F
De

saparafuse a porca de orelhas de
fixação da luz,
F
De

sencaixe o conector da luz,
F
Re

tire com cuidado a luz puxando através
do eixo para o exterior, F Pr
ima as quatro linguetas e retire o porta-
lâmpadas,
F
Ro

de um quarto de volta a lâmpada e
substitua-a.
Para montar novamente, efectue as operações
pela ordem inversa.
Tenha o cuidado de encaixar a luz nas guias
permanecendo no eixo do veículo.

217
DS3_pt_Chap08_info-pratiques_ed02-2015
Substituição das luzes de
mudança de direcção (4) e da luz
de nevoeiro ou de marcha-atrás (5)
F Rode a lâmpada um quarto de volta e
substitua-a.
Substituição das luzes de
presença e de travagem de LEDs
(díodos)
Para a substituição deste tipo de lâmpada de
díodos, consulte a rede CITROËN ou uma
oficina qualificada.
Luzes traseiras 3D
Acesso às lâmpadas
F Abra a mala,
F Re tire a tampa de acesso no revestimento
lateral correspondente,
F
De

saparafuse a porca de orelhas de
fixação da luz,
F
De

sencaixe o conector da luz,
F
Re

tire a luz com cuidado, puxando-a
através do eixo para o exterior.
Para montar novamente, efectue as operações
pela ordem inversa.
Tenha o cuidado de encaixar a luz nos guias,
permanecendo no eixo do veículo.
1.
Luzes de presença 3D de LEDs (díodos).2. Luz de travagem / de presença de LEDs (díodos).3. Luzes de presença laterais de LEDs (díodos).4. Luz de mudança de direcção (PY21W âmbar).5. Luz de nevoeiro, lado esquerdo (H21W vermelho)
Lu z de marcha-atrás, lado direito (H21W).
As lâmpadas de cor âmbar ou
vermelha, assim como as luzes de
mudança de direcção ou de nevoeiro,
deverão ser substituídas por lâmpadas
com características e cor idênticas.
Informações práticas

DS3_pt_Chap08_info-pratiques_ed02-2015
Substituir a terceira luz de
travagem (4 lâmpadas W5W)
F Abra a mala.
F Re tire os dois obturadores A situados no
forro.
F
Em

purre pelo eixo sobre o corpo da luz,
efectuando um movimento de alavanca
com duas chaves de parafusos para a
extrair para o exterior.
F
De

sligue o conector e, se necessário, o
tubo do lava-vidros da luz.
F
Ro

de um quarto de volta o porta-lâmpadas
correspondente à lâmpada com defeito.
F
Pu

xe a lâmpada e substitua-a.
Para montar novamente, efectue estas
operações pela ordem inversa.
Substituir a terceira luz de
travagem (LED)
Para a substituição deste tipo de luz de
diodos electroluminescentes, consulte a rede
CITROËN ou uma oficina qualificada.
Substituição das luzes da chapa
de matrícula (LED)
Para a substituição deste tipo de lâmpada de
díodos electroluminescentes, consulte a rede
CITROËN ou uma oficina qualificada.

219
DS3_pt_Chap08_info-pratiques_ed02-2015
Iluminação interior
Luz de tecto (1 / W5W)
Desencaixe a tampa da luz de tecto 1 com uma
ch ave de parafusos fina, do lado do comando,
para aceder à lâmpada com defeito.
Luzes de leitura de mapas (2 / W5W)
Desencaixe a tampa da luz de tecto. Para
aceder à lâmpada com defeito, desencaixe a
divisória da luz de leitura 2
e

m questão.
Iluminação da mala (W5W)
Desencaixe a caixa empurrando a base pela
parte de trás.
Iluminação do espaço para os pés e
compartimento de arrumação central (W5W)
Desencaixe a caixa para aceder à lâmpada.
Iluminação do porta-luvas (W5W)
Desencaixe a caixa para aceder à lâmpada.
Informações práticas

DS3_pt_Chap08_info-pratiques_ed02-2015
Substituição de um fusível
Instalação de acessórios
eléctricos
O circuito eléctrico do veículo foi
concebido para funcionar com
equipamentos de série ou opcionais.
Antes de instalar outros equipamentos
ou acessórios eléctricos no veículo,
consulte a rede CITROËN ou uma
oficina qualificada.
A CITROËN declina toda a
responsabilidade por custos
associados à reparação do veículo ou
avarias resultantes da instalação de
acessórios auxiliares não fornecidos,
não recomendados pela CITROËN
e não instalados de acordo com as
indicações, em particular quando o
consumo do conjunto de aparelhos
suplementares ligados ultrapassar os
10
mil
iamperes.
A pinça de extracção e os locais dedicados
aos fusíveis de substituição encontram-se
instalados na parte de trás da tampa da caixa
de fusíveis do painel de bordo.
Para aceder:
F
De

sencaixe a tampa puxando a parte
lateral,
F
Re

tire totalmente a tampa,
F
Re

tire a pinça.
Acesso à ferramenta
Antes de substituir um fusível, é necessário
conhecer a causa da avaria e solucioná-la.
F
Id
entifique o fusível avariado observando o
estado do respectivo filamento.
Substituição de um fusível
Bom Mau
F
Uti

lize a pinça especial para extrair o
fusível do respectivo alojamento.
F
Su

bstitua sistematicamente o fusível
avariado por um novo com um valor de
intensidade equivalente.
F
Ve

rifique a correspondência entre o
número gravado na caixa, o valor da
intensidade gravado na parte de cima e as
tabelas que se seguem.

221
DS3_pt_Chap08_info-pratiques_ed02-2015

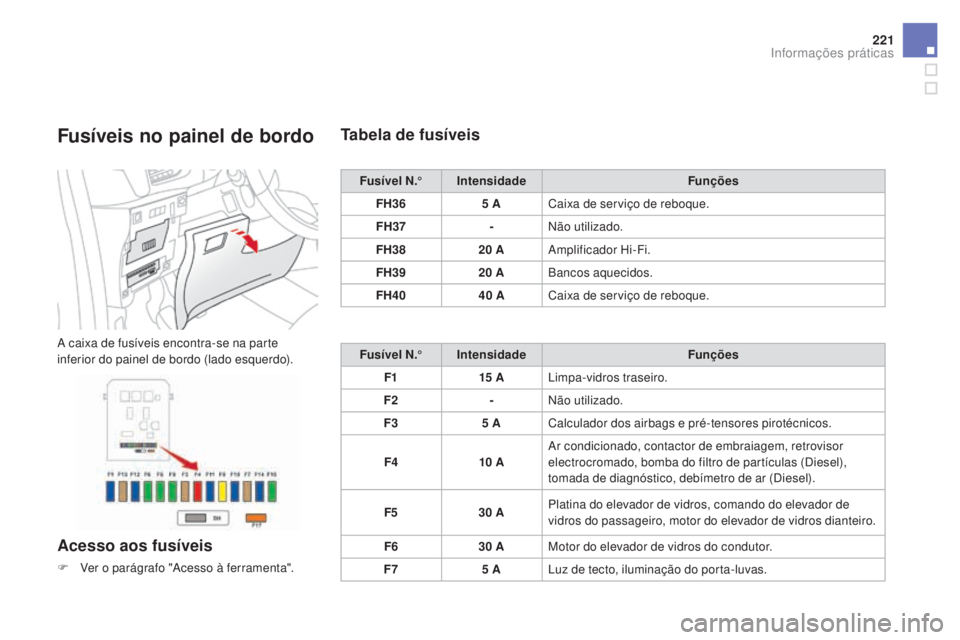

Fusíveis no painel de bordo
A caixa de fusíveis encontra-se na parte
inferior do painel de bordo (lado esquerdo).
Acesso aos fusíveis
F Ver o parágrafo "Acesso à ferramenta".
Tabela de fusíveis
Fu sí vel n.°Int ensidade Funções
FH36 5
AC

aixa de serviço de reboque.
FH37 -Não utilizado.
FH38 20
AA

mplificador Hi-Fi.
FH39 20
AB

ancos aquecidos.
FH40 40
AC

aixa de serviço de reboque.
Fu sí vel
n.° Int

ensidade Funções
F1 15
AL

impa-vidros traseiro.
F2 -Não utilizado.
F3 5
AC

alculador dos airbags e pré-tensores pirotécnicos.
F4 10
AA

r condicionado, contactor de embraiagem, retrovisor
electrocromado, bomba do filtro de partículas (Diesel),
tomada de diagnóstico, debímetro de ar (Diesel).
F5 30
AP

latina do elevador de vidros, comando do elevador de
vidros do passageiro, motor do elevador de vidros dianteiro.
F6 30
AM

otor do elevador de vidros do condutor.
F7 5
AL

uz de tecto, iluminação do porta-luvas.
Informações práticas

DS3_pt_Chap08_info-pratiques_ed02-2015
Fu sí vel n.°Int ensidade Funções
F8 20
AE

crã multifunções, auto-rádio, rádio navegação, calculador
alarme, sirene alarme.
F9 30
AT

omada de 12
V
, alimentação de suporte navegação nómada.
F10 15
AC

omandos no volante.
F11 15
AA

nti-roubo, tomada de diagnóstico, calculador da caixa de
velocidades automática.
F12 15
AS

ensor de chuva / luminosidade, caixa de serviço do reboque.
F13 5
AC

ontactor de stop principal, caixa de serviço do motor.
F14 15
AC

alculador de ajuda ao estacionamento, calculador dos
airbags, quadro de bordo, ar condicionado automático, USB
Box, amplificador Hi-Fi.
F15 30
AT

rancamento.
F16 -Não utilizado.
F17 40
AD

escongelamento do vidro traseiro e retrovisores exteriores.
SH -Shunt PARC.
