Page 217 of 620
215
C4-2_hu_Chap07_infos-pratiques_ed02-2015

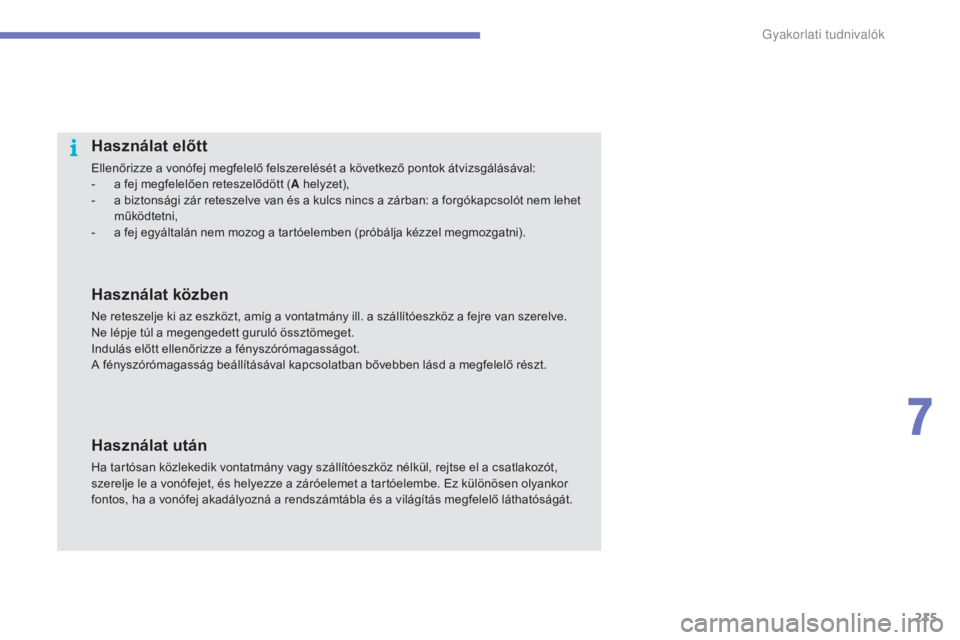

Használat előtt
Ellenőrizze a vonófej megfelelő felszerelését a következő pontok átvizsgálásával:
- a f ej megfelelően reteszelődött ( A helyzet),
-
a b
iztonsági zár reteszelve van és a kulcs nincs a zárban: a forgókapcsolót nem lehet
működtetni,
-
a f
ej egyáltalán nem mozog a tartóelemben (próbálja kézzel megmozgatni).
Használat közben
Ne reteszelje ki az eszközt, amíg a vontatmány ill. a szállítóeszköz a fejre van szerelve.
Ne lépje túl a megengedett guruló össztömeget.
Indulás előtt ellenőrizze a fényszórómagasságot.
A fényszórómagasság beállításával kapcsolatban bővebben lásd a megfelelő részt.
Használat után
Ha tartósan közlekedik vontatmány vagy szállítóeszköz nélkül, rejtse el a csatlakozót,
szerelje le a vonófejet, és helyezze a záróelemet a tartóelembe. Ez különösen olyankor
fontos, ha a vonófej akadályozná a rendszámtábla és a világítás megfelelő láthatóságát.
7
Gyakorlati tudnivalók
Page 218 of 620

216
C4-2_hu_Chap07_infos-pratiques_ed02-2015

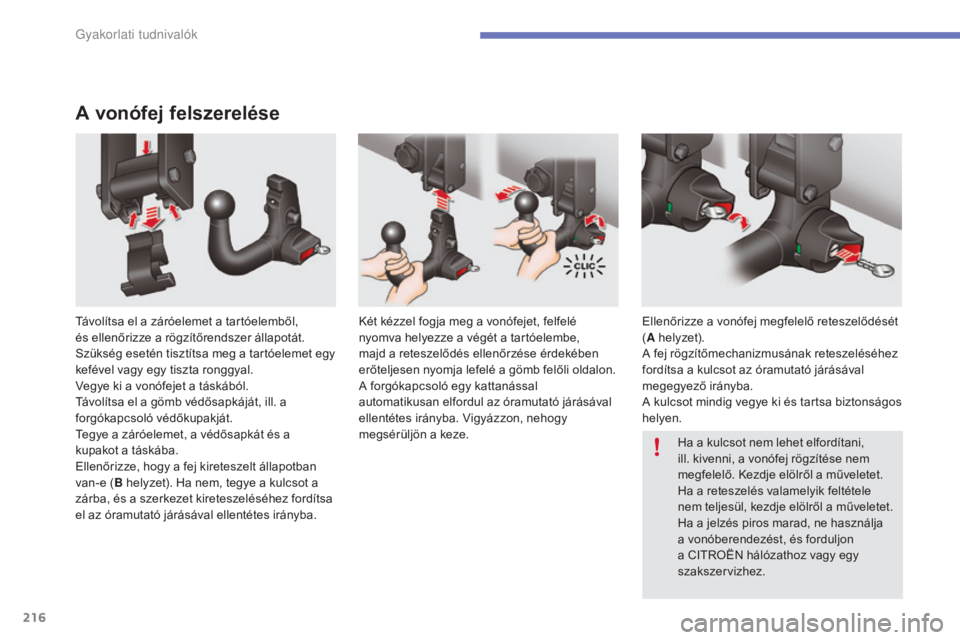

A vonófej felszerelése
Távolítsa el a záróelemet a tartóelemből,
és ellenőrizze a rögzítőrendszer állapotát.
Szükség esetén tisztítsa meg a tartóelemet egy
kefével vagy egy tiszta ronggyal.
Vegye ki a vonófejet a táskából.
Távolítsa el a gömb védősapkáját, ill. a
forgókapcsoló védőkupakját.
Tegye a záróelemet, a védősapkát és a
kupakot a táskába.
Ellenőrizze, hogy a fej kireteszelt állapotban
van-e (B helyzet). Ha nem, tegye a kulcsot a
zárba, és a szerkezet kireteszeléséhez fordítsa
el az óramutató járásával ellentétes irányba. Két kézzel fogja meg a vonófejet, felfelé
nyomva helyezze a végét a tartóelembe,
majd a reteszelődés ellenőrzése érdekében
erőteljesen nyomja lefelé a gömb felőli oldalon.
A forgókapcsoló egy kattanással
automatikusan elfordul az óramutató járásával
ellentétes irányba. Vigyázzon, nehogy
megsérüljön a keze.
Ellenőrizze a vonófej megfelelő reteszelődését
(
A helyzet).
A fej rögzítőmechanizmusának reteszeléséhez
fordítsa a kulcsot az óramutató járásával
megegyező irányba.
A kulcsot mindig vegye ki és tartsa biztonságos
helyen.
Ha a kulcsot nem lehet elfordítani,
ill. kivenni, a vonófej rögzítése nem
megfelelő. Kezdje elölről a műveletet.
Ha a reteszelés valamelyik feltétele
nem teljesül, kezdje elölről a műveletet.
Ha a jelzés piros marad, ne használja
a vonóberendezést, és forduljon
a CITROËN hálózathoz vagy egy
szakszervizhez.
Gyakorlati tudnivalók
Page 219 of 620
217
C4-2_hu_Chap07_infos-pratiques_ed02-2015

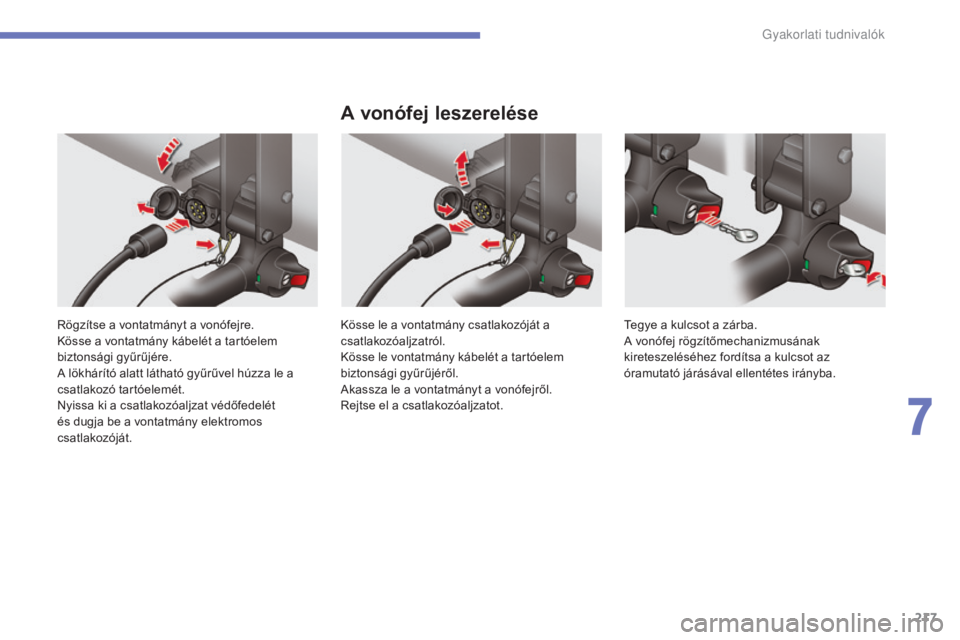

Rögzítse a vontatmányt a vonófejre.
Kösse a vontatmány kábelét a tartóelem
biztonsági gyűrűjére.
A lökhárító alatt látható gyűrűvel húzza le a
csatlakozó tartóelemét.
Nyissa ki a csatlakozóaljzat védőfedelét
és dugja be a vontatmány elektromos
csatlakozóját.
A vonófej leszerelése
Kösse le a vontatmány csatlakozóját a
csatlakozóaljzatról.
Kösse le vontatmány kábelét a tartóelem
biztonsági gyűrűjéről.
Akassza le a vontatmányt a vonófejről.
Rejtse el a csatlakozóaljzatot.Tegye a kulcsot a zárba.
A vonófej rögzítőmechanizmusának
kireteszeléséhez fordítsa a kulcsot az
óramutató járásával ellentétes irányba.
7
Gy
Page 220 of 620
218
C4-2_hu_Chap07_infos-pratiques_ed02-2015

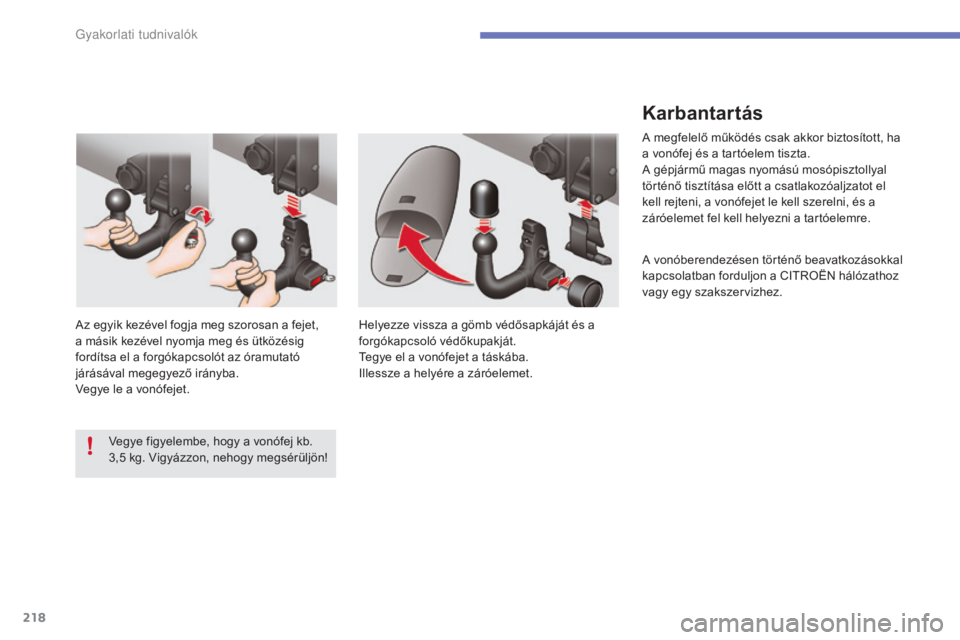

Karbantartás
A megfelelő működés csak akkor biztosított, ha
a vonófej és a tartóelem tiszta.
A gépjármű magas nyomású mosópisztollyal
történő tisztítása előtt a csatlakozóaljzatot el
kell rejteni, a vonófejet le kell szerelni, és a
záróelemet fel kell helyezni a tartóelemre.
A vonóberendezésen történő beavatkozásokkal
kapcsolatban forduljon a CITROËN hálózathoz
vagy egy szakszervizhez.
Helyezze vissza a gömb védősapkáját és a
forgókapcsoló védőkupakját.
Tegye el a vonófejet a táskába.
Illessze a helyére a záróelemet.
Az egyik kezével fogja meg szorosan a fejet,
a másik kezével nyomja meg és ütközésig
fordítsa el a forgókapcsolót az óramutató
járásával megegyező irányba.
Vegye le a vonófejet.
Vegye figyelembe, hogy a vonófej kb.
3,5
kg. Vigyázzon, nehogy megsérüljön!
Gy
Page 221 of 620

219
C4-2_hu_Chap07_infos-pratiques_ed02-2015

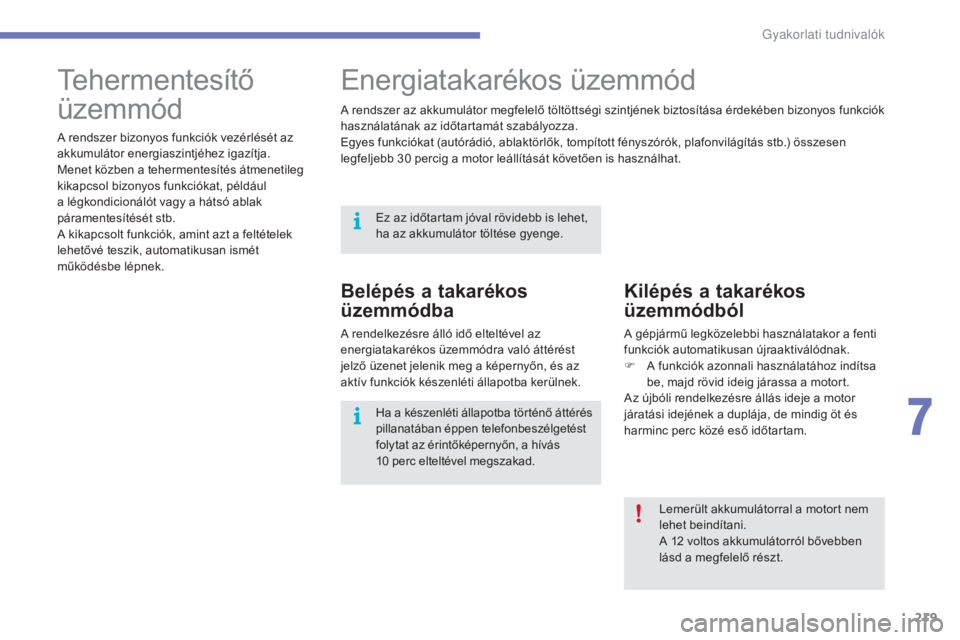

Tehermentesítő
üzemmódEnergiatakarékos üzemmód
Belépés a takarékos
üzemmódba
A rendelkezésre álló idő elteltével az
energiatakarékos üzemmódra való áttérést
jelző üzenet jelenik meg a képernyőn, és az
aktív funkciók készenléti állapotba kerülnek.
Kilépés a takarékos
üzemmódból
A gépjármű legközelebbi használatakor a fenti
funkciók automatikusan újraaktiválódnak.
F
A f
unkciók azonnali használatához indítsa
be, majd rövid ideig járassa a motort.
Az újbóli rendelkezésre állás ideje a motor
járatási idejének a duplája, de mindig öt és
harminc perc közé eső időtartam.
A rendszer bizonyos funkciók vezérlését az
akkumulátor energiaszintjéhez igazítja.
Menet közben a tehermentesítés átmenetileg
kikapcsol bizonyos funkciókat, például
a légkondicionálót vagy a hátsó ablak
páramentesítését stb.
A kikapcsolt funkciók, amint azt a feltételek
lehetővé teszik, automatikusan ismét
működésbe lépnek.
A rendszer az akkumulátor megfelelő töltöttségi szintjének biztosítása érdekében bizonyos funkciók
használatának az időtartamát szabályozza.
Egyes funkciókat (autórádió, ablaktörlők, tompított fényszórók, plafonvilágítás stb.) összesen
legfeljebb 30
percig a motor leállítását követően is használhat.
Lemerült akkumulátorral a motort nem
lehet beindítani.
A 12 voltos akkumulátorról bővebben
lásd a megfelelő részt.
Ez az időtartam jóval rövidebb is lehet,
ha az akkumulátor töltése gyenge.
Ha a készenléti állapotba történő áttérés
pillanatában éppen telefonbeszélgetést
folytat az érintőképernyőn, a hívás
10
perc elteltével megszakad.
7
Gy
Page 222 of 620

220
C4-2_hu_Chap07_infos-pratiques_ed02-2015

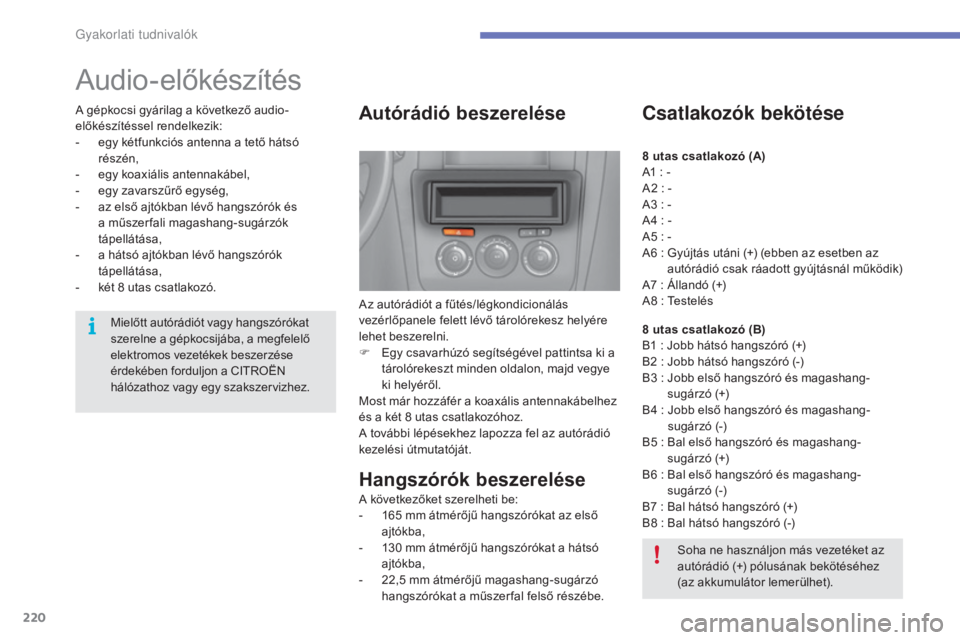

Audio-előkészítés
Autórádió beszerelése
Az autórádiót a fűtés/légkondicionálás
vezérlőpanele felett lévő tárolórekesz helyére
lehet beszerelni.
F
E
gy csavarhúzó segítségével pattintsa ki a
tárolórekeszt minden oldalon, majd vegye
ki helyéről.
Most már hozzáfér a koaxális antennakábelhez
és a két 8
utas csatlakozóhoz.
A további lépésekhez lapozza fel az autórádió
kezelési útmutatóját.
Hangszórók beszerelése
A következőket szerelheti be:
- 1 65 mm átmérőjű hangszórókat az első
ajtókba,
-
1
30 mm átmérőjű hangszórókat a hátsó
ajtókba,
-
2
2,5 mm átmérőjű magashang-sugárzó
hangszórókat a műszer fal felső részébe.
Csatlakozók bekötése
8 utas csatlakozó (A)
A 1 : -
A2
: -
A3
: -
A4
: -
A5
: -
A6
:
G
yújtás utáni (+) (ebben az esetben az
autórádió csak ráadott gyújtásnál működik)
A7
: Állandó (+)
A8
: Testelés
8
utas csatlakozó (B)
B1
: Jobb hátsó hangszóró (+)
B2
: Jobb hátsó hangszóró (-)
B3
:
J
obb első hangszóró és magashang-
sugárzó (+)
B4
:
J
obb első hangszóró és magashang-
sugárzó (-)
B5
:
B
al első hangszóró és magashang-
sugárzó (+)
B6
:
B
al első hangszóró és magashang-
sugárzó (-)
B7
: Bal hátsó hangszóró (+)
B8
: Bal hátsó hangszóró (-)Soha ne használjon más vezetéket az
autórádió (+) pólusának bekötéséhez
(az akkumulátor lemerülhet).
Mielőtt autórádiót vagy hangszórókat
szerelne a gépkocsijába, a megfelelő
elektromos vezetékek beszerzése
érdekében forduljon a CITROËN
hálózathoz vagy egy szakszervizhez.
A gépkocsi gyárilag a következő audio-
előkészítéssel rendelkezik:
-
e
gy kétfunkciós antenna a tető hátsó
részén,
-
e
gy koaxiális antennakábel,
-
e
gy zavarszűrő egység,
-
a
z első ajtókban lévő hangszórók és
a műszerfali magashang-sugárzók
tápellátása,
-
a h
átsó ajtókban lévő hangszórók
tápellátása,
-
k
ét 8
utas csatlakozó.
Gyakorlati tudnivalók
Page 223 of 620
221
C4-2_hu_Chap07_infos-pratiques_ed02-2015

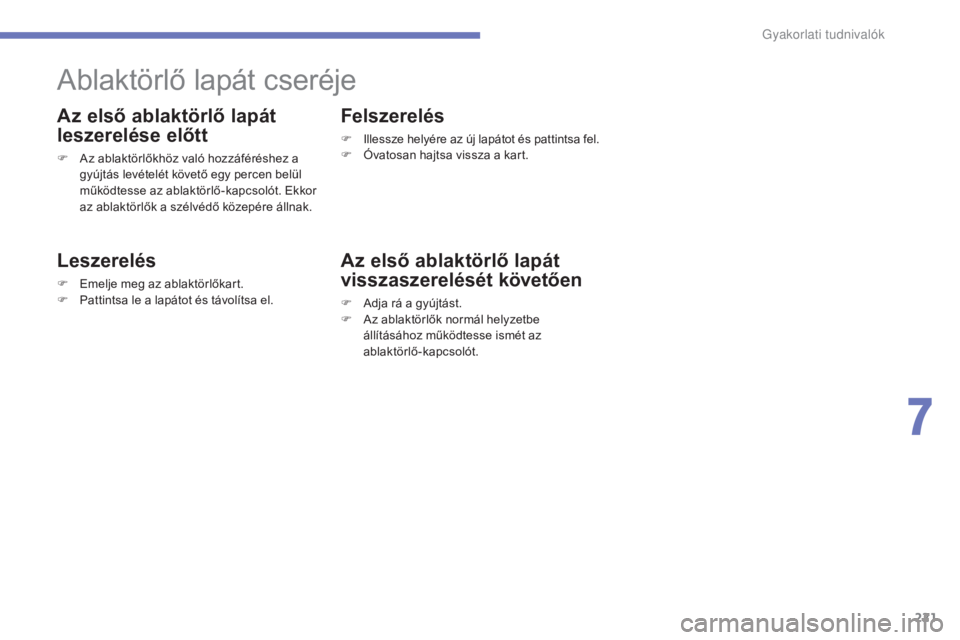

Ablaktörlő lapát cseréje
Az első ablaktörlő lapát
leszerelése előtt
F Az ablaktörlőkhöz való hozzáféréshez a gyújtás levételét követő egy percen belül
működtesse az ablaktörlő-kapcsolót. Ekkor
az ablaktörlők a szélvédő közepére állnak.
Leszerelés
F Emelje meg az ablaktörlőkart.
F P attintsa le a lapátot és távolítsa el.
Felszerelés
F Illessze helyére az új lapátot és pattintsa fel.
F Ó vatosan hajtsa vissza a kart.
Az első ablaktörlő lapát
visszaszerelését követően
F Adja rá a gyújtást.
F A z ablaktörlők normál helyzetbe
állításához működtesse ismét az
ablaktörlő-kapcsolót.
7
Gy
Page 224 of 620

222
C4-2_hu_Chap07_infos-pratiques_ed02-2015

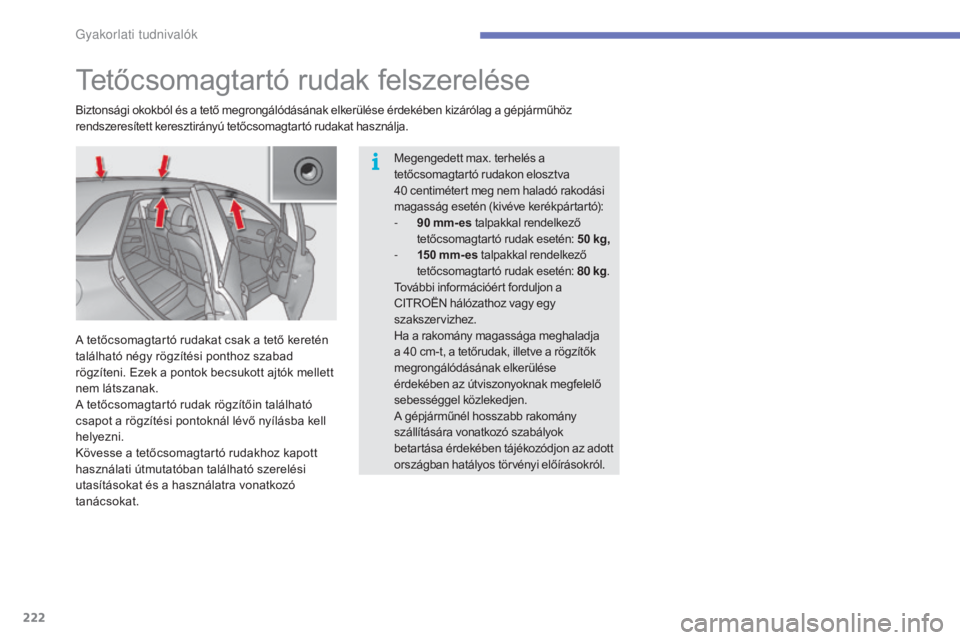

Tetőcsomagtartó rudak felszerelése
Biztonsági okokból és a tető megrongálódásának elkerülése érdekében kizárólag a gépjárműhöz
rendszeresített keresztirányú tetőcsomagtartó rudakat használja.
A tetőcsomagtartó rudakat csak a tető keretén
található négy rögzítési ponthoz szabad
rögzíteni. Ezek a pontok becsukott ajtók mellett
nem látszanak.
A tetőcsomagtartó rudak rögzítőin található
csapot a rögzítési pontoknál lévő nyílásba kell
helyezni.
Kövesse a tetőcsomagtartó rudakhoz kapott
használati útmutatóban található szerelési
utasításokat és a használatra vonatkozó
tanácsokat.Megengedett max. terhelés a
tetőcsomagtartó rudakon elosztva
40
centimétert meg nem haladó rakodási
magasság esetén (kivéve kerékpártartó):
-
9
0 mm- es talpakkal rendelkező
tetőcsomagtartó rudak esetén: 50
kg,
-
1
50 mm- es talpakkal rendelkező
tetőcsomagtartó rudak esetén: 80
kg.
További információért forduljon a
CITROËN hálózathoz vagy egy
szakszervizhez.
Ha a rakomány magassága meghaladja
a 40
cm-t, a tetőrudak, illetve a rögzítők
megrongálódásának elkerülése
érdekében az útviszonyoknak megfelelő
sebességgel közlekedjen.
A gépjárműnél hosszabb rakomány
szállítására vonatkozó szabályok
betar tása érdekében tájékozódjon az adott
országban hatályos törvényi előírásokról.
Gyakorlati tudnival
