Page 265 of 620
263
C4-2_hu_Chap08_en-cas-de-panne_ed02-2015

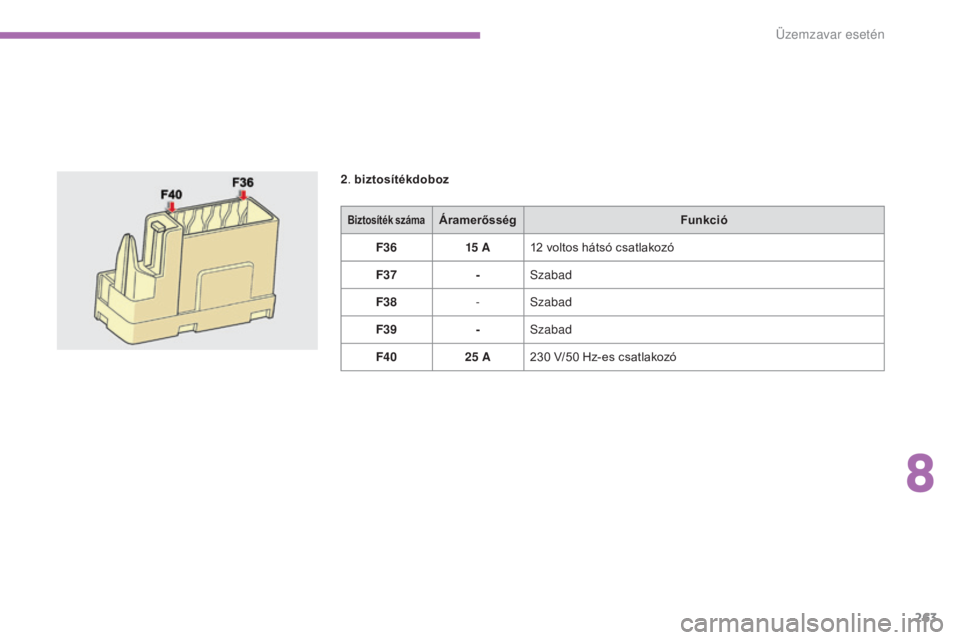

Biztosíték számaÁramerősségFunkció
F36 15
A 12
voltos hátsó csatlakozó
F37 -Szabad
F38 -Szabad
F39 -Szabad
F40 25
A 230
V/50 Hz-es csatlakozó
2
. biztosítékdoboz
8
Üzemzavar esetén
Page 266 of 620
264
C4-2_hu_Chap08_en-cas-de-panne_ed02-2015
Biztosíték számaÁramerősségFunkció
F19 30
A Lassú/gyors első ablaktörlés
F20 15
A Első/hátsó ablakmosó-szivattyú
F21 20
A Fényszórómosó-szivattyú
F22 15
A Kürt
F23 15
A Jobb oldali távolsági fényszóró
F24 15
A Bal oldali távolsági fényszóró
F27 5
A Bal oldali tompított fényszóró
F28 5
A Jobb oldali tompított fényszóró

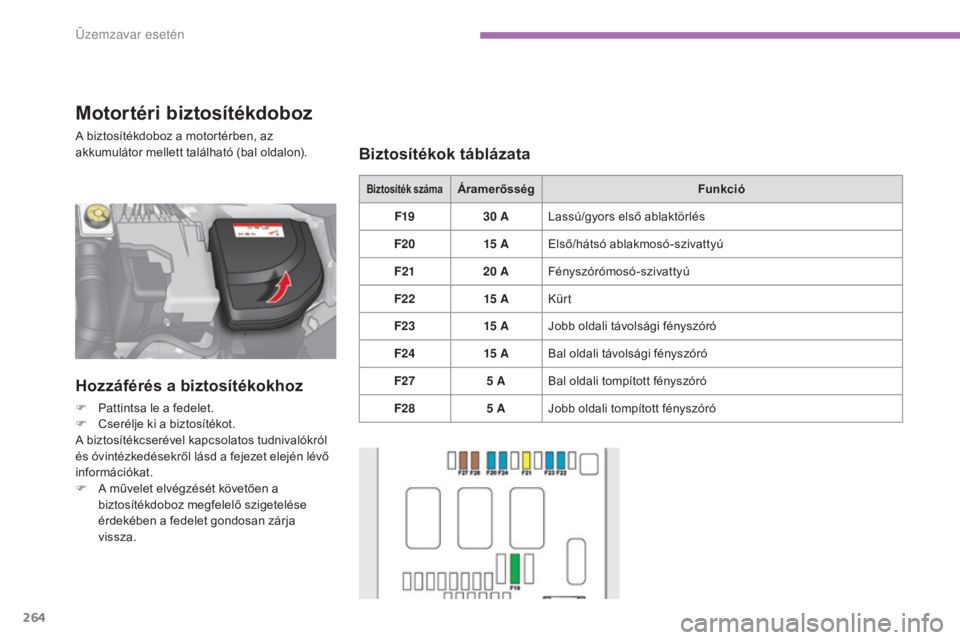

Motortéri biztosítékdoboz
A biztosítékdoboz a motortérben, az
akkumulátor mellett található (bal oldalon).
Hozzáférés a biztosítékokhoz
F Pattintsa le a fedelet.
F
C serélje ki a biztosítékot.
A biztosítékcserével kapcsolatos tudnivalókról
és óvintézkedésekről lásd a fejezet elején lévő
információkat.
F
A m
űvelet elvégzését követően a
biztosítékdoboz megfelelő szigetelése
érdekében a fedelet gondosan zárja
vissza.
Biztosítékok táblázata
Üzemzavar esetén
Page 267 of 620

265
C4-2_hu_Chap08_en-cas-de-panne_ed02-2015
12 voltos akkumulátor
Az akkumulátor a motortérben található.
A (+) pólushoz való hozzáféréshez:
F
a b
első, majd a külső kar segítségével
nyissa ki a motorháztetőt,
F
n
yissa fel a motorháztetőt és rögzítse a
kitámasztórúddal,
F
a (
+) pólushoz való hozzáféréshez távolítsa
el a műanyag takarást.
Hozzáférés az akkumulátorhozA lemerült akkumulátor feltöltésekor vagy a
motor másik akkumulátorról történő indításakor
az alábbi eljárást kell alkalmazni.
A matrica azt jelzi, hogy gépkocsijában -
ha Stop & Start funkcióval rendelkezik -
különleges technológiával készült és
speciális jellemzőkkel rendelkező,
12
voltos ólomtartalmú akkumulátor
található, amelynek cseréjét vagy
lekötését kizárólag a CITROËN
hálózatban vagy egy szakszervizben
szabad elvégeztetni. Az akkumulátor visszakötését követően
a Stop & Start funkció akkor lesz újra
aktív, ha a gépkocsit huzamosabb időre
leállította. A leállítás időtartama függ az
időjárási viszonyoktól és az akkumulátor
töltési szintjétől (akár 8
óra is lehet).
8
Üzemzavar eset
Page 268 of 620

266
C4-2_hu_Chap08_en-cas-de-panne_ed02-2015

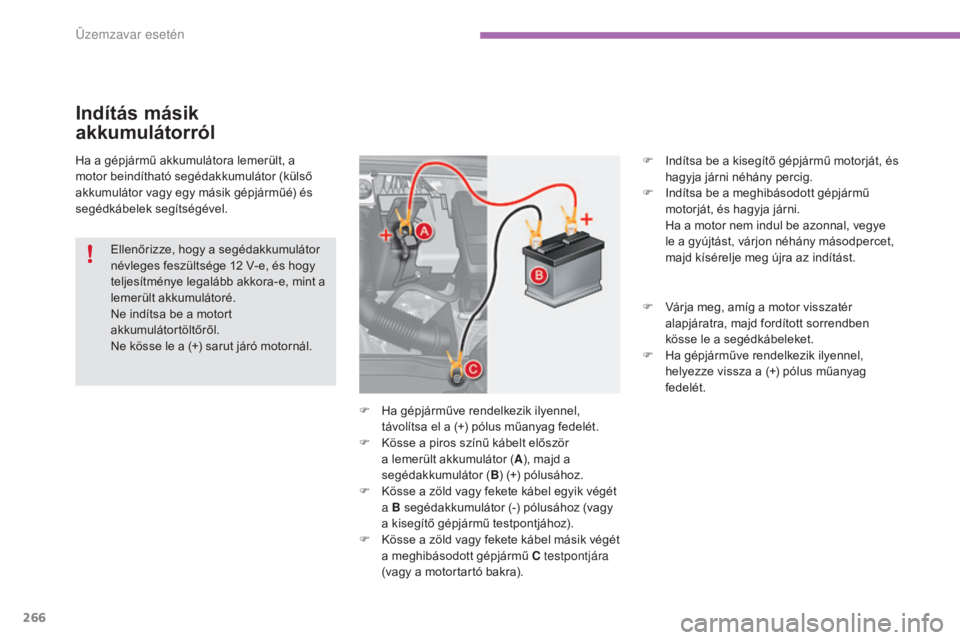

Ha a gépjármű akkumulátora lemerült, a
motor beindítható segédakkumulátor (külső
akkumulátor vagy egy másik gépjárműé) és
segédkábelek segítségével.
Indítás másik
akkumulátorról
Ellenőrizze, hogy a segédakkumulátor
névleges feszültsége 12 V-e, és hogy
teljesítménye legalább akkora-e, mint a
lemerült akkumulátoré.
Ne indítsa be a motort
akkumulátortöltőről.
Ne kösse le a (+) sarut járó motornál. F
I
ndítsa be a kisegítő gépjármű motorját, és
hagyja járni néhány percig.
F
I
ndítsa be a meghibásodott gépjármű
motorját, és hagyja járni.
H
a a motor nem indul be azonnal, vegye
le a gyújtást, várjon néhány másodpercet,
majd kísérelje meg újra az indítást.
F
H
a gépjárműve rendelkezik ilyennel,
távolítsa el a (+) pólus műanyag fedelét.
F
K
össe a piros színű kábelt először
a lemerült akkumulátor ( A), majd a
segédakkumulátor (B ) (+) pólusához.
F
K
össe a zöld vagy fekete kábel egyik végét
a B segédakkumulátor (-) pólusához (vagy
a kisegítő gépjármű testpontjához).
F
K
össe a zöld vagy fekete kábel másik végét
a meghibásodott gépjármű C testpontjára
(vagy a motortartó bakra). F
V
árja meg, amíg a motor visszatér
alapjáratra, majd fordított sorrendben
kösse le a segédkábeleket.
F
H
a gépjárműve rendelkezik ilyennel,
helyezze vissza a (+) pólus műanyag
fedelét.
Üzemzavar esetén
Page 269 of 620

267
C4-2_hu_Chap08_en-cas-de-panne_ed02-2015
Az akkumulátor feltöltése
akkumulátortöltővel
F Kösse ki az akkumulátort.
F K övesse a töltő gyártójának használati
utasításait.
F
K
össe vissza az akkumulátort a (-) pólussal
kezdve.
F
E
llenőrizze a kivezetések és a saruk
tisztaságát. Ha szulfátosodást észlel
(fehéres vagy zöldes lerakódás), szerelje le
és tisztítsa meg azokat.
Újrainicializálás az akkumulátor
visszakötését követően
Az akkumulátor minden egyes visszakötését
követően az elektronikus rendszerek
újrainicializálása érdekében a gyújtás ráadása
után legalább egy percet várjon az indítással.
Az alábbiak újrainicializálását a kapcsolódó
fejezetben leírtak alapján Önnek kell
elvégeznie:
-
i
mpulzusos elektromos ablakemelők,
-
d
átum és pontos idő beállítása,
-
a
z autórádió vagy a fedélzeti navigációs
rendszer beállításai.
A gyújtás ráadása után ellenőrizze, hogy
nem érkezett-e hibaüzenet, ill. nem világít-e
figyelmeztető visszajelzés.
Ha a fenti műveletek ellenére továbbra
is adódnak kisebb működési zavarok,
forduljon a CITROËN hálózathoz vagy egy
szakszervizhez.
Pozitív (+) kábel visszakötése
F Helyezze a kábel nyitott E gyűrűjét az akkumulátor (+) pólusára.
F
N
yomja le függőleges irányban az E
gyűrűt, hogy megfelelően illeszkedjen az
akkumulátorhoz.
F
R
eteszelje a gyűrűt a beállítóretesz
széthúzásával, majd a D kar lehajtásával.
Pozitív (+) kábel kikötése
F Emelje meg a D rögzítőkart a maximumig az E gyűrű kioldásához.
Ne erőltesse nyomással a kart, mert
a reteszelődés nem lehetséges, ha a
gyűrű helyzete nem megfelelő; kezdje
elölről a műveletet.
Stop & Start funkció esetén az
akkumulátor feltöltéséhez nincs
szükség annak lekötésére.
Kikötés előtt
Mielőtt hozzákezdene az akkumulátor
kikötéséhez, a gyújtás levételét követően várjon
2
percet.
Az akkumulátor kikötése előtt csukja be az
ablakokat és az ajtókat.
8
Üzemzavar esetén
Page 270 of 620

268
C4-2_hu_Chap08_en-cas-de-panne_ed02-2015
Mielőtt az akkumulátorhoz nyúlna,
vegyen fel védőszemüveget és
védőmaszkot.
A robbanás-, ill. tűzveszély elkerülése
érdekében az akkumulátort érintő
műveleteket mindig jól szellőző
helyiségben, nyílt lángtól és szikrától
távol végezze.
Soha ne próbáljon meg fagyott
akkumulátort feltölteni. A
robbanásveszély elkerülése érdekében
először meg kell várni, hogy az
akkumulátor kiengedjen. A töltést
megelőzően ellenőriztesse a CITROËN
hálózatban vagy egy szakszervizben,
hogy nem sérültek-e meg a belső
alkotórészek, és hogy a tartály nem
repedt-e meg, mert az mérgező és
erősen maró sav szivárgásához
vezethet.
Ne cserélje fel a polaritást, és kizárólag
12 voltos töltőt használjon.
Ne kösse ki a sarukat, amíg jár a motor.
Az akkumulátort csak a saruk
lecsatolását követően kezdje tölteni.
A művelet végén mosson kezet. Ha a gépjármű automata
sebességváltóval rendelkezik, soha ne
próbálja meg betolással beindítani.
Egyes funkciók csak az akkumulátor
megfelelő töltöttségi szintje esetén
érhetők el.
Ha a gépkocsit egy hónapnál hosszabb
ideig nem használja, tanácsos az
akkumulátort kikötni.
Az akkumulátorok mérgező anyagokat,
többek között kénsavat és ólmot
tartalmaznak. Megsemmisítésükre
kizárólag a törvényi előírásoknak
megfelelően kerülhet sor, és soha,
semmilyen körülmények között nem
dobhatók ki a háztartási hulladékkal együtt.
A használt elemeket és akkumulátorokat
mindig az erre a célra létesített speciális
gyűjtőpontokon adja le.
\334z
Page 271 of 620

269
C4-2_hu_Chap08_en-cas-de-panne_ed02-2015

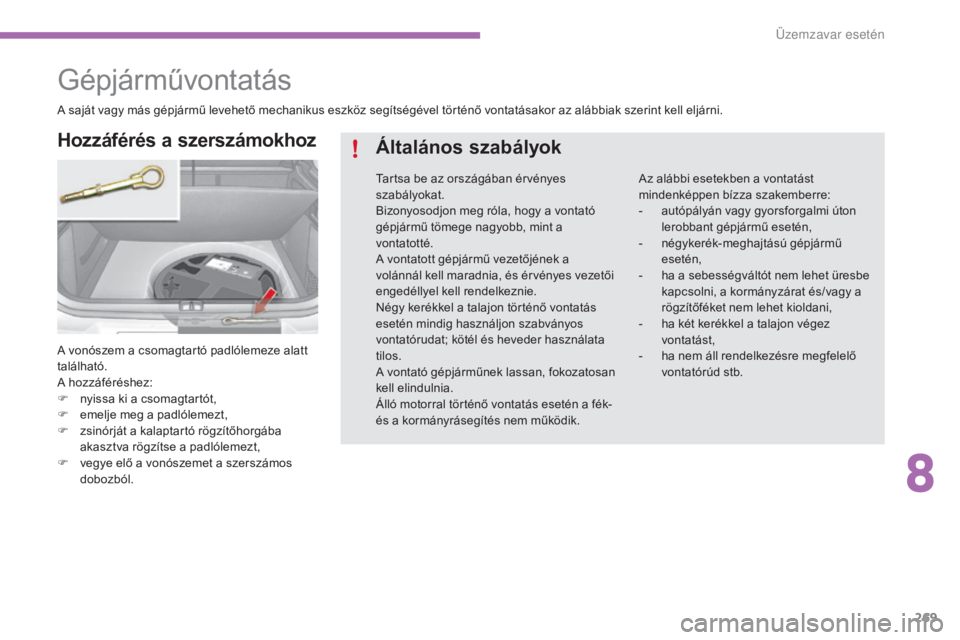

Gépjárművontatás
A vonószem a csomagtartó padlólemeze alatt
található.
A hozzáféréshez:
F
n
yissa ki a csomagtartót,
F
e
melje meg a padlólemezt,
F
z
sinórját a kalaptartó rögzítőhorgába
akasztva rögzítse a padlólemezt,
F
v
egye elő a vonószemet a szerszámos
dobozból.
Hozzáférés a szerszámokhoz Általános szabályok
Az alábbi esetekben a vontatást
mindenképpen bízza szakemberre:
-
a
utópályán vagy gyorsforgalmi úton
lerobbant gépjármű esetén,
-
né
gykerék-meghajtású gépjármű
esetén,
-
h
a a sebességváltót nem lehet üresbe
kapcsolni, a kormányzárat és/vagy a
rögzítőféket nem lehet kioldani,
-
h
a két kerékkel a talajon végez
vontatást,
-
h
a nem áll rendelkezésre megfelelő
vontatórúd stb.
A saját vagy más gépjármű levehető mechanikus eszköz segítségével történő vontatásakor az alábbiak szerint kell eljárni.
Tartsa be az országában érvényes
szabályokat.
Bizonyosodjon meg róla, hogy a vontató
gépjármű tömege nagyobb, mint a
vontatotté.
A vontatott gépjármű vezetőjének a
volánnál kell maradnia, és érvényes vezetői
engedéllyel kell rendelkeznie.
Négy kerékkel a talajon történő vontatás
esetén mindig használjon szabványos
vontatórudat; kötél és heveder használata
tilos.
A vontató gépjárműnek lassan, fokozatosan
kell elindulnia.
Álló motorral történő vontatás esetén a fék-
és a kormányrásegítés nem működik.
8
\334z
Page 272 of 620

270
C4-2_hu_Chap08_en-cas-de-panne_ed02-2015

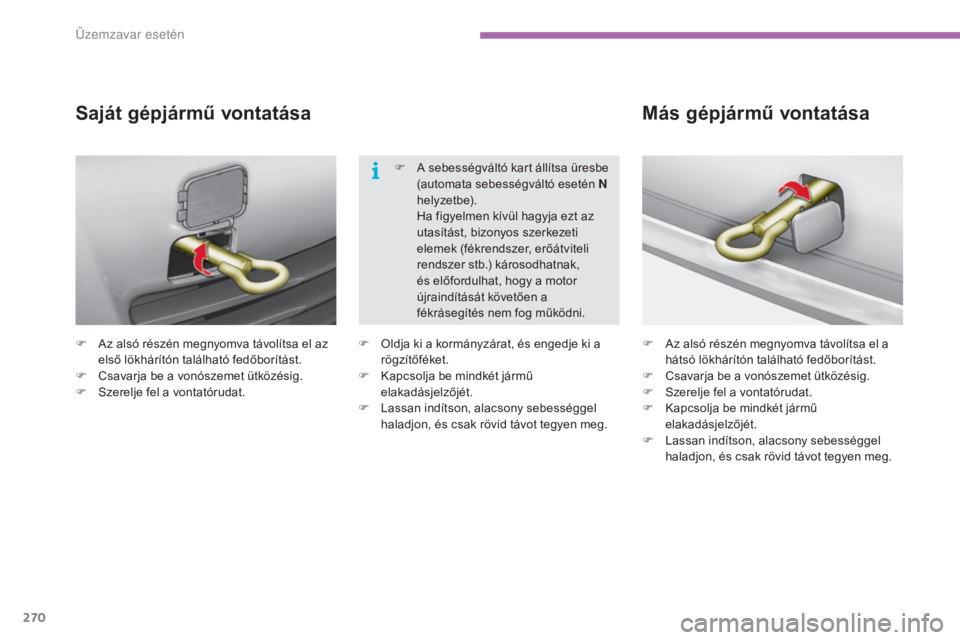

F Az alsó részén megnyomva távolítsa el az első lökhárítón található fedőborítást.
F
C
savarja be a vonószemet ütközésig.
F
S
zerelje fel a vontatórudat.
Saját gépjármű vontatása
F Az alsó részén megnyomva távolítsa el a hátsó lökhárítón található fedőborítást.
F
C
savarja be a vonószemet ütközésig.
F
S
zerelje fel a vontatórudat.
F
K
apcsolja be mindkét jármű
elakadásjelzőjét.
F
L
assan indítson, alacsony sebességgel
haladjon, és csak rövid távot tegyen meg.
Más gépjármű vontatása
F Oldja ki a kormányzárat, és engedje ki a rögzítőféket.
F
K
apcsolja be mindkét jármű
elakadásjelzőjét.
F
L
assan indítson, alacsony sebességgel
haladjon, és csak rövid távot tegyen meg. F
A s
ebességváltó kart állítsa üresbe
(automata sebességváltó esetén N
helyzetbe).
H
a figyelmen kívül hagyja ezt az
utasítást, bizonyos szerkezeti
elemek (fékrendszer, erőátviteli
rendszer stb.) károsodhatnak,
és előfordulhat, hogy a motor
újraindítását követően a
fékrásegítés nem fog működni.
Üzemzavar esetén
