A kerék leszerelése
* Automata sebességváltó esetén a P helyzetet.
A műveletek sorrendje
A gépjármű leállítása
A forgalom zavarása nélkül állítsa le a
gépjárművet vízszintes, szilárd, nem
csúszós talajon.
Hacsak nincs automatikus üzemmódra
programozva, húzza be a rögzítőféket,
vegye le a gyújtást, és a kerekek
rögzítésének érdekében kapcsolja az
első sebességi fokozatot*.
Ellenőrizze, hogy a műszercsoporton
folyamatosan világítanak-e a rögzítőfék
visszajelzései.
Győződjön meg arról, hogy az
utasok kiszálltak-e a gépjárműből, és
biztonságos helyen tartózkodnak-e.
Ha szükséges, a cserélendő kerékkel
átlósan szemben elhelyezkedő kereket
ékelje ki.
Soha ne feküdjön emelővel megemelt
gépjármű alá; használjon tartóbakot.
F
A 3-as szerszám segítségével valamennyi
csavarról vegye le a csavarkupakot
(felszereltségtől függően).
F

A k
erékőrcsavar eltávolításához helyezze
fel a dugókulcsot ( 4) a kerékkulcsra ( 1).
F

A t
öbbi csavart a dugókulcs használata
nélkül, a kerékkulccsal ( 1) lazítsa ki.
8
Üzemzavar esetén

248
C4-2_hu_Chap08_en-cas-de-panne_ed02-2015

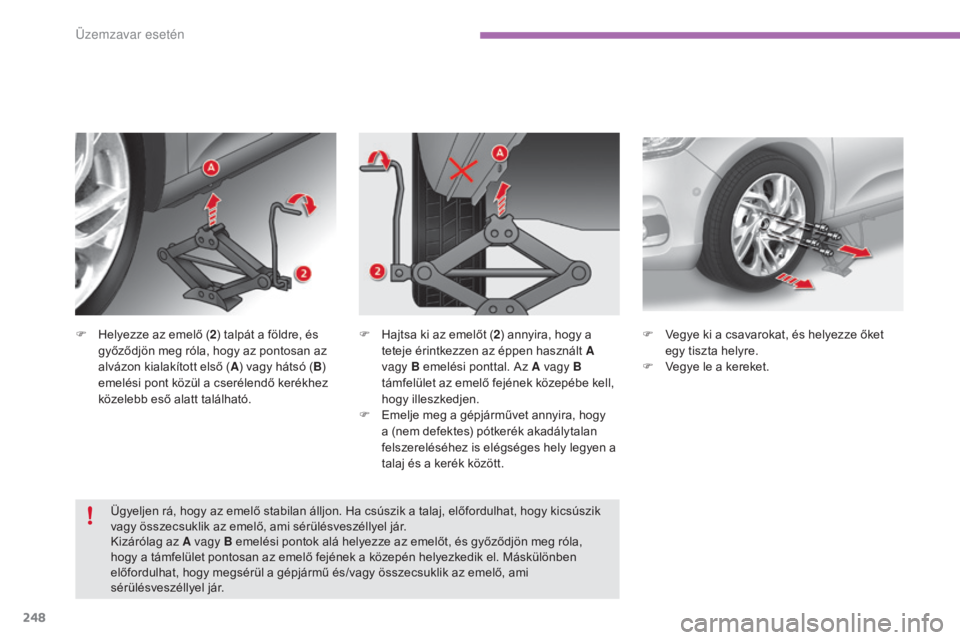

F Helyezze az emelő (2) talpát a földre, és
győződjön meg róla, hogy az pontosan az
alvázon kialakított első ( A) vagy hátsó ( B)
emelési pont közül a cserélendő kerékhez
közelebb eső alatt található.
Ügyeljen rá, hogy az emelő stabilan álljon. Ha csúszik a talaj, előfordulhat, hogy kicsúszik
vagy összecsuklik az emelő, ami sérülésveszéllyel jár.
Kizárólag az A vagy B emelési pontok alá helyezze az emelőt, és győződjön meg róla,
hogy a támfelület pontosan az emelő fejének a közepén helyezkedik el. Máskülönben
előfordulhat, hogy megsérül a gépjármű és/vagy összecsuklik az emelő, ami
sérülésveszéllyel jár. F
V egye ki a csavarokat, és helyezze őket
egy tiszta helyre.
F

V
egye le a kereket.
F
H ajtsa ki az emelőt (
2) annyira, hogy a
teteje érintkezzen az éppen használt A
vagy B emelési ponttal. Az A vagy B
támfelület az emelő fejének közepébe kell,
hogy illeszkedjen.
F

E
melje meg a gépjárművet annyira, hogy
a (nem defektes) pótkerék akadálytalan
felszereléséhez is elégséges hely legyen a
talaj és a kerék között.
Üzemzavar esetén

249
C4-2_hu_Chap08_en-cas-de-panne_ed02-2015
A műveletek sorrendje
F Helyezze a kereket a kerékagyra.
F H úzza meg kézzel a csavarokat ütközésig.
F

A d
ugókulccsal ( 4) ellátott kerékkulccsal ( 1)
húzza meg a kerékőrcsavart.
F

A t
öbbi csavar meghúzását a dugókulcs
nélküli kerékkulccsal ( 1) végezze el.

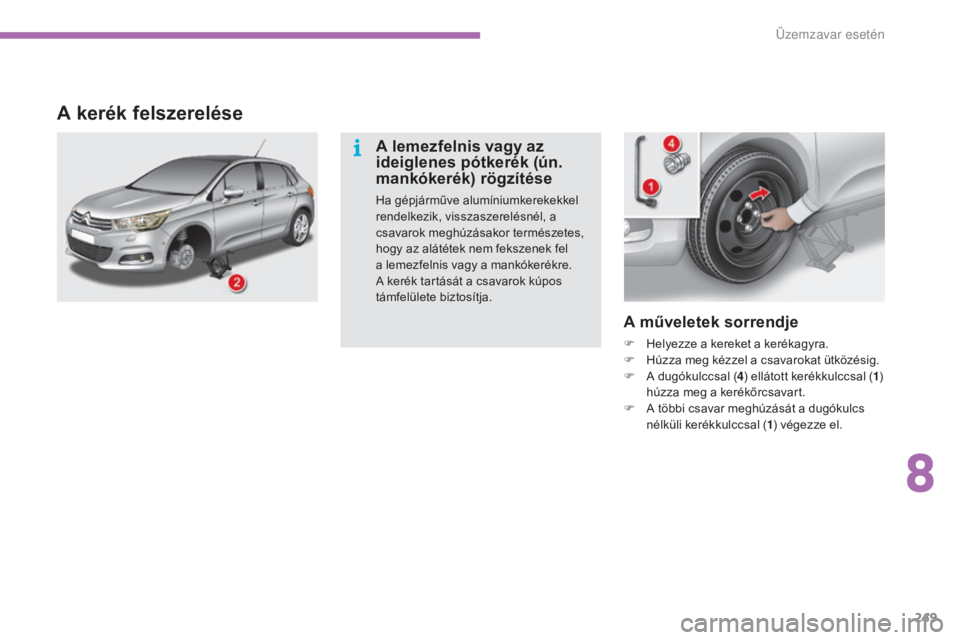

A kerék felszerelése
A lemezfelnis vagy az
ideiglenes pótkerék (ún.
mankókerék) rögzítése
Ha gépjárműve alumíniumkerekekkel
rendelkezik, visszaszerelésnél, a
csavarok meghúzásakor természetes,
hogy az alátétek nem fekszenek fel
a lemezfelnis vagy a mankókerékre.
A kerék tartását a csavarok kúpos
támfelülete biztosítja.
8
Üzemzavar esetén

250
C4-2_hu_Chap08_en-cas-de-panne_ed02-2015

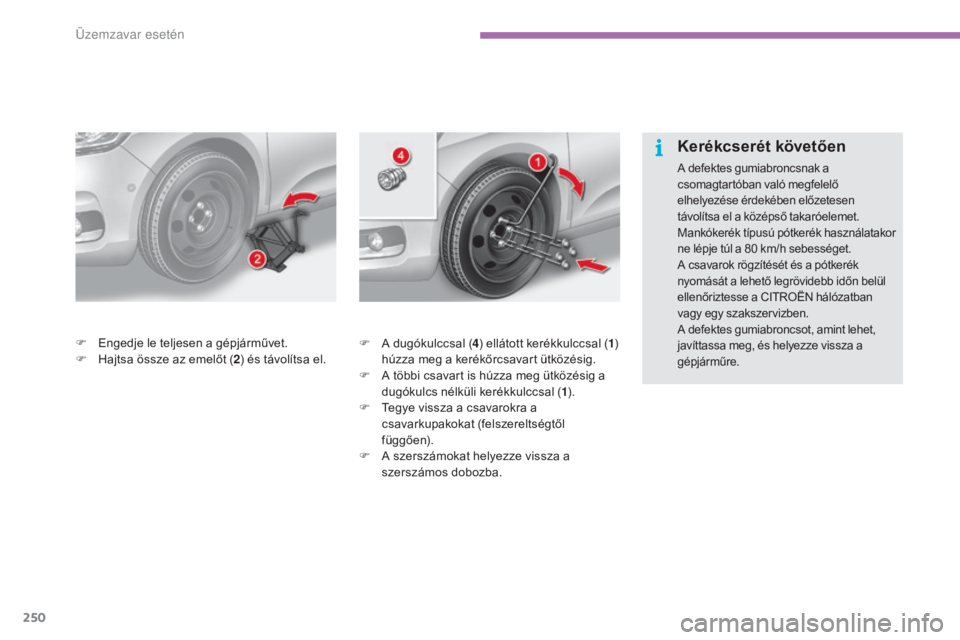

F A dugókulccsal (4) ellátott kerékkulccsal ( 1)
húzza meg a kerékőrcsavart ütközésig.
F

A t
öbbi csavart is húzza meg ütközésig a
dugókulcs nélküli kerékkulccsal ( 1).
F

T
egye vissza a csavarokra a
csavarkupakokat (felszereltségtől
függően).
F

A s
zerszámokat helyezze vissza a
szerszámos dobozba.
F
E
ngedje le teljesen a gépjárművet.
F
H
ajtsa össze az emelőt ( 2) és távolítsa el.
Kerékcserét követően
A defektes gumiabroncsnak a
csomagtartóban való megfelelő
elhelyezése érdekében előzetesen
távolítsa el a középső takaróelemet.
Mankókerék típusú pótkerék használatakor
ne lépje túl a 80
km/h sebességet.
A csavarok rögzítését és a pótkerék
nyomását a lehető legrövidebb időn belül
ellenőriztesse a CITROËN hálózatban
vagy egy szakszervizben.
A defektes gumiabroncsot, amint lehet,
javíttassa meg, és helyezze vissza a
gépjárműre.
Üzemzavar esetén

251
C4-2_hu_Chap08_en-cas-de-panne_ed02-2015
Izzócsere
A fényszórók védőréteggel bevont
polikarbonát üveggel rendelkeznek:
F
a
z üveg tisztításához ne
használjon száraz vagy érdes
rongyot, sem tisztító- vagy
oldószereket,
F

h
asználjon szivacsot és szappanos
vizet vagy pH-semleges terméket,
F

h
a a makacs szennyeződések
eltávolítására magas nyomású
berendezést használ, ne irányítsa
a vízsugarat tartósan közvetlenül
a fényszórókra, a lámpákra és a
környékükre, nehogy megsérüljenek
a tömítések és a lakkréteg.
Az izzók cseréjét csak néhány perce
kikapcsolt fényszórókon szabad
elvégezni (súlyos égési sérülés
veszélye áll fenn).
F

N
e érjen kézzel az izzóhoz,
használjon nem bolyhosodó
rongyot.
A fényszóró meghibásodásának
elkerülése érdekében kizárólag UV-
szűrős izzókat használjon.
A kiégett izzót mindig ugyanolyan típusú

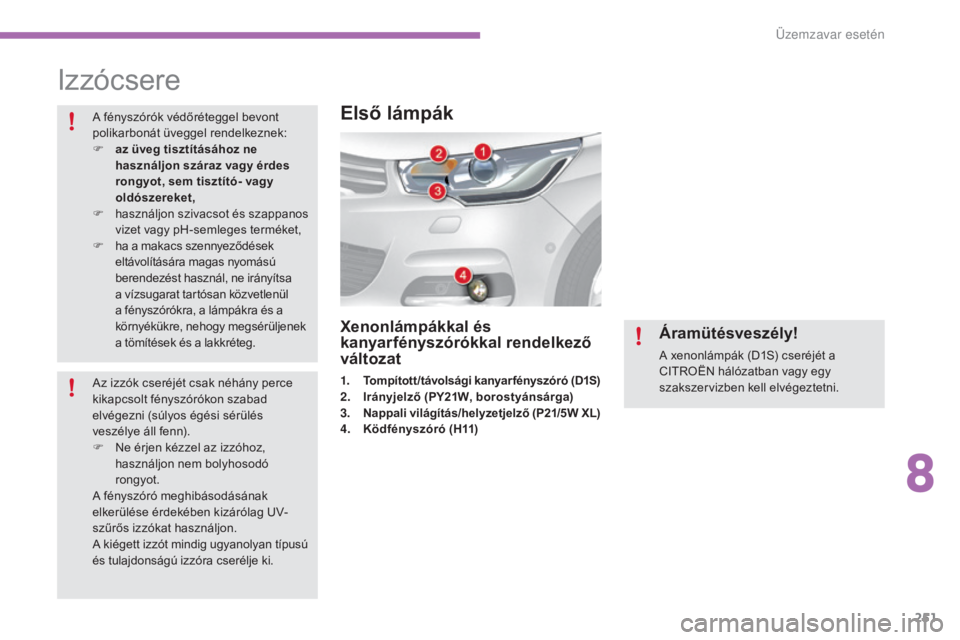

és tulajdonságú izzóra cserélje ki.Első lámpák
Xenonlámpákkal és
kanyarfényszórókkal rendelkező
változat
1. Tompított/távolsági kanyarfényszóró (D1S)
2. I rányjelző (PY21W, borostyánsárga)
3.
N

appali világítás/helyzetjelző (P21/5W XL)
4.
K

ödfényszóró (H11)
Áramütésveszély!
A xenonlámpák (D1S) cseréjét a
CITROËN hálózatban vagy egy
szakszervizben kell elvégeztetni.
8
Üzemzavar eset

252
C4-2_hu_Chap08_en-cas-de-panne_ed02-2015
F A három rögzítőtalpnál kipattintva vegye le a légterelőt.
F

A k
ét rögzítőelemnél pattintsa le a
motorháztető nyitását vezérlő kábelt.
F

E
ngedje lefelé a kábelt.
Az izzó cseréjét követően ne felejtse el a kábelt
és a légterelőt visszatenni a helyére. Ahhoz, hogy hozzáférhessen az izzók
védőborításához, motortípustól függően -
és csak a bal oldalon - el kell végeznie a
következő műveleteket.

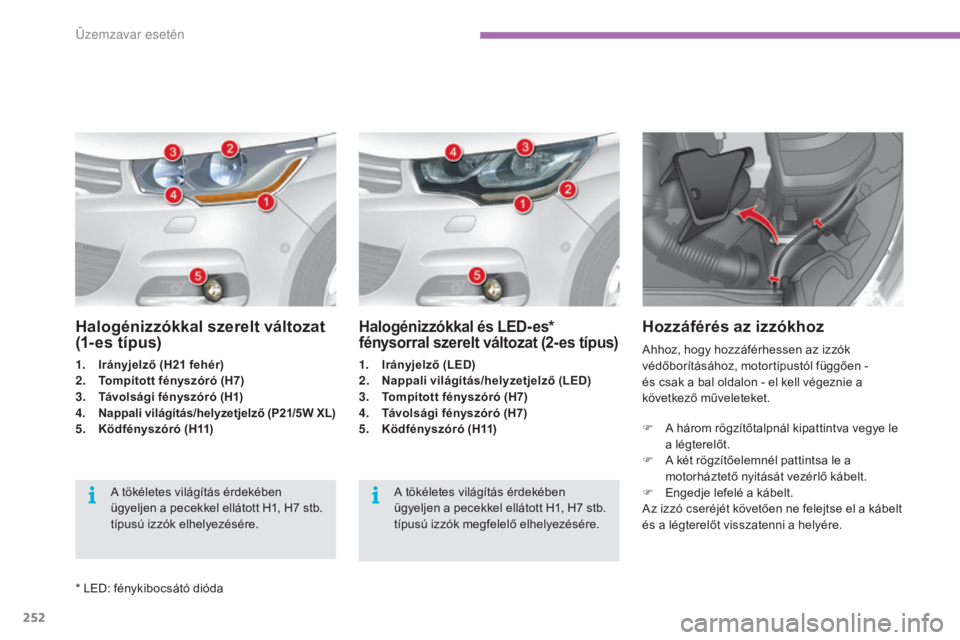

Hozzáférés az izzókhozHalogénizzókkal és LED- es*
fénysorral szerelt változat (2- es típus)
1. Irányjelző (LED)
2. N appali világítás/helyzetjelző (LED)
3.
T

ompított fényszóró (H7)
4.
T

ávolsági fényszóró (H7)
5.
K

ödfényszóró (H11)A tökéletes világítás érdekében
ügyeljen a pecekkel ellátott H1, H7
stb.
típusú izzók megfelelő elhelyezésére.
Halogénizzókkal szerelt változat
(1- es típus)
1. Irányjelző (H21 fehér)
2. T ompított fényszóró (H7)
3.
T

ávolsági fényszóró (H1)
4.
N

appali világítás/helyzetjelző (P21/5W XL)
5.
K

ödfényszóró (H11)A tökéletes világítás érdekében
ügyeljen a pecekkel ellátott H1, H7
stb.
típusú izzók elhelyezésére.
* LED: fénykibocsátó dióda
Üzemzavar esetén

253
C4-2_hu_Chap08_en-cas-de-panne_ed02-2015

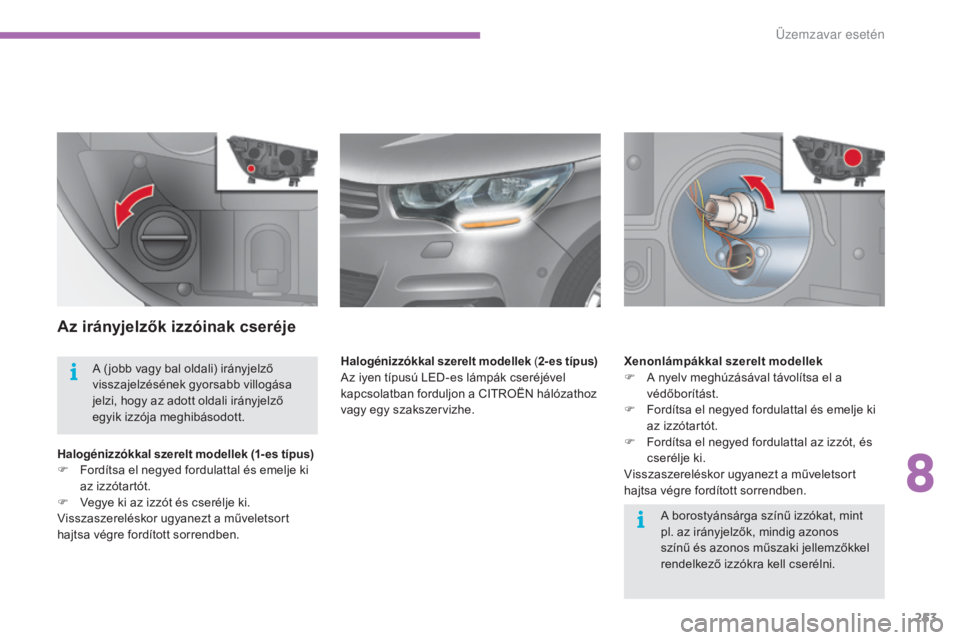

Az irányjelzők izzóinak cseréje
Halogénizzókkal szerelt modellek ( 1- es típus )
F F ordítsa el negyed fordulattal és emelje ki
az izzótartót.
F

V
egye ki az izzót és cserélje ki.
Visszaszereléskor ugyanezt a műveletsort
hajtsa végre fordított sorrendben. Xenonlámpákkal szerelt modellek
F

A n
yelv meghúzásával távolítsa el a
védőborítást.
F
F
ordítsa el negyed fordulattal és emelje ki
az izzótartót.
F F ordítsa el negyed fordulattal az izzót, és
cserélje ki.
Visszaszereléskor ugyanezt a műveletsort
hajtsa végre fordított sorrendben.
A borostyánsárga színű izzókat, mint
pl. az irányjelzők, mindig azonos
színű és azonos műszaki jellemzőkkel
rendelkező izzókra kell cserélni.
A ( jobb vagy bal oldali) irányjelző
visszajelzésének gyorsabb villogása
jelzi, hogy az adott oldali irányjelző
egyik izzója meghibásodott.
Halogé
nizzókkal szerelt modellek (2- es típus )
Az iyen típusú LED-es lámpák cseréjével
kapcsolatban forduljon a CITROËN hálózathoz
vagy egy szakszervizhe.
8
Üzemzavar esetén

254
C4-2_hu_Chap08_en-cas-de-panne_ed02-2015

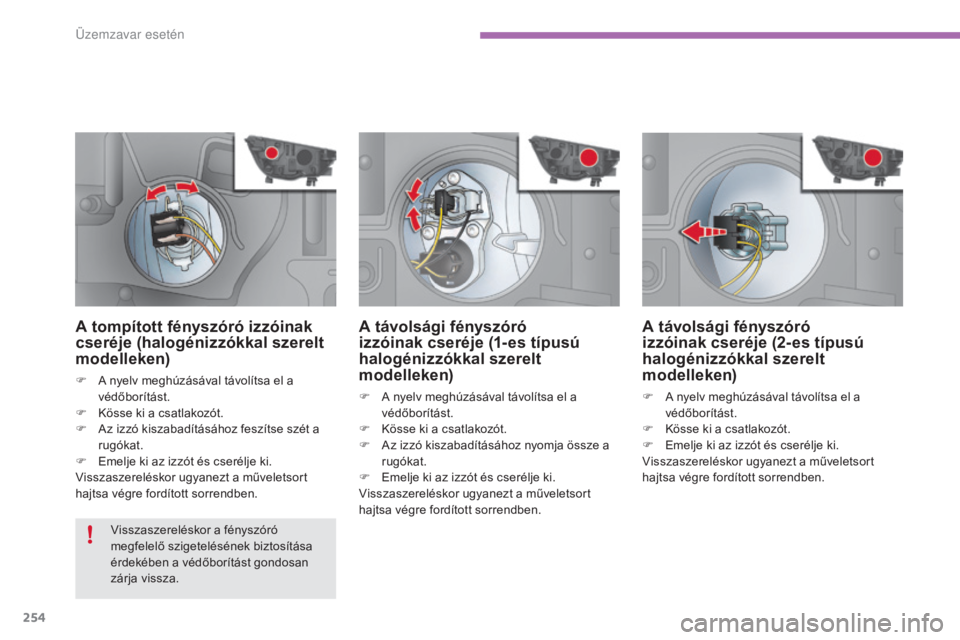

A távolsági fényszóró
izzóinak cseréje (1- es típusú
halogénizzókkal szerelt
modelleken)
F A nyelv meghúzásával távolítsa el a védőborítást.
F

K
össe ki a csatlakozót.
F

A
z izzó kiszabadításához nyomja össze a
rugókat.
F

E
melje ki az izzót és cserélje ki.
Visszaszereléskor ugyanezt a műveletsort
hajtsa végre fordított sorrendben.
A távolsági fényszóró
izzóinak cseréje (2- es típusú
halogénizzókkal szerelt
modelleken)
F A nyelv meghúzásával távolítsa el a védőborítást.
F

K
össe ki a csatlakozót.
F

E
melje ki az izzót és cserélje ki.
Visszaszereléskor ugyanezt a műveletsort
hajtsa végre fordított sorrendben.
A tompított fényszóró izzóinak
cseréje (halogénizzókkal szerelt
modelleken)
F A nyelv meghúzásával távolítsa el a védőborítást.
F

K
össe ki a csatlakozót.
F

A
z izzó kiszabadításához feszítse szét a
rugókat.
F

E
melje ki az izzót és cserélje ki.
Visszaszereléskor ugyanezt a műveletsort
hajtsa végre fordított sorrendben.
Visszaszereléskor a fényszóró
megfelelő szigetelésének biztosítása
érdekében a védőborítást gondosan
zárja vissza.
