ESITTELY

ESITTELY

Sähköpiiri

Normaalin latauksen pistoke
s.19 Pikalatauksen pistoke
s.22
Sähköpiiri 300 V
s.23 Apuakku 12 V
s.25 Ajoakusto
s.23

4

Ajajan paikka

Mittaristo
s.5 Vaihteenvalitsin
s.11
Näytöt
s.10

5
AJAJAN PAIKKA


Mittaristo

Hetkellisen kulutuksen ja energian
talteenoton osoitin
s.6 Ajoakuston lataustason osoitin
s.7
Muut merkkivalot
s.9 Vaihteenvalitsimen asento
s.11 Arvioitu jäljellä oleva toimintamatka
s.10 Lämmitys- ja
ilmastointijärjestelmien
energiankulutuksen osoitin
s.8, 13 ja14
Merkkivalo
"Valmis ajoon"

s.9

6
OSOITTIMET

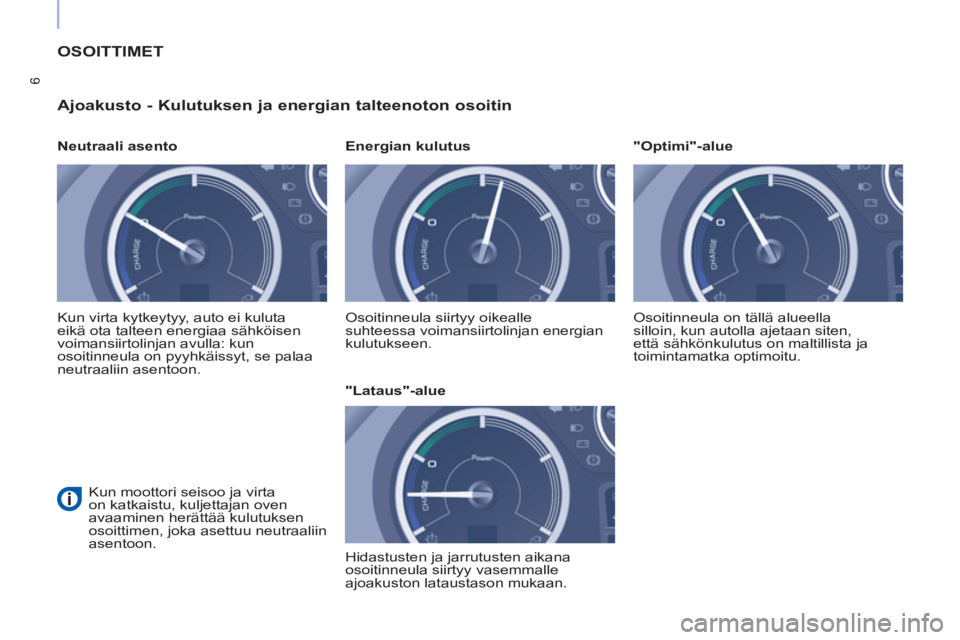

Ajoakusto - Kulutuksen ja energian talteenoton osoitin



Neutraali asento
Kun virta kytkeytyy, auto ei kuluta
eikä ota talteen energiaa sähköisen
voimansiirtolinjan avulla: kun
osoitinneula on pyyhkäissyt, se palaa
neutraaliin asentoon.
Kun moottori seisoo ja virta
on katkaistu, kuljettajan oven
avaaminen herättää kulutuksen
osoittimen, joka asettuu neutraaliin
asentoon. Osoitinneula siirtyy oikealle
suhteessa voimansiirtolinjan energian
kulutukseen.

Energian kulutus
Hidastusten ja jarrutusten aikana
osoitinneula siirtyy vasemmalle
ajoakuston lataustason mukaan.

"Lataus "-alue Osoitinneula on tällä alueella
silloin, kun autolla ajetaan siten,
että sähkönkulutus on maltillista ja
toimintamatka optimoitu.


"Optimi"- alue

7
AJAJAN PAIKKA


Ajoakusto - Lataustason osoitin

Ajoakuston lataustaso näkyy näytöllä
jatkuvasti silloin, kun auton moottori on
käynnissä.
Hälytykset, kun energiataso
alhainen
Kaksi peräkkäistä hälytyksen tasoa
osoittavat, että käytössä oleva
energian määrä vähenee:
Kun moottori seisoo ja virta
on katkaistu, kuljettajan oven
avaaminen aktivoi osoittimen.
1. taso: varaustaso alhainen

Tämä merkkivalo syttyy,
kun ajoakuston varaustaso
on alhainen. Varoitusvalon
syttymisen lisäksi kuuluu
merkkiääni.
2. taso: varaustaso kriittinen


Tämä varoitusvalo yhdessä
alhaista varaustasoa osoittavan
varoitusvalon kanssa syttyy
silloin mittaristoon, kun
ajoakuston lataustaso on
kriittinen. Varoitusvalon
syttymisen yhteydessä kuuluu
säännöllinen merkkiääni.
Katso jäljellä oleva toimintamatka
mittariston näytöltä.
Laita auto lataukseen niin pian kuin
mahdollista.
Laita auto lataukseen.
Jäljellä oleva toimintamatka
ei ole enää laskettavissa.
Voimasiirtolinjan teho vähenee
asteittain.
Lämmitys- ja ilmastointilaitteet
lakkaavat toimimasta (vaikka näyttö
osoittaisi, että niiden kulutus ei ole
ECO-
tilassa). Tästä akun lataustasosta alkaen
lämmitys- tai ilmastointilaitteen
teho vähenee asteittain.
Katso lisätietoja sivuilta 8, 13 ja14.

8

Ilmastointi- ja lämmityslaitteiden kulutuksen osoitin

Lämmitys- ja ilmastointilaitteisiin liittyvä
sähkönkulutus näkyy tällä mittarilla.
Liiallinen energian kulutus,
erityisesti alhaisella ajonopeudella,
voi pienentää huomattavasti auton
toimintamatkaa.
Optimoi laitteiden käyttö ja
tarkista laitteiden säädöt aina, kun
auto käynnistetään, jotta auton
toimintamatka voi olla maksimaalinen.

9
AJAJAN PAIKKA

MERKKIVALOT


Merkkivalo

Tila

Syy/aihe

Toimenpiteet / Huomioita


Valmis ajoon
Merkkivalo
palaa ja kun
se syttyy,
kuuluu
merkkiääni. Auto on valmis ajoon. Merkkivalon syttymisaika vastaa
jännitteen kytkeytymistä.
Voit painaa kaasupoljinta
ja käyttää ilmastointi- tai
lämmityslaitetta.

Varaustaso
alhainen
Merkkivalo
palaa ja
kuuluu
merkkiääni. Ajoakuston lataustaso on
heikko. Katso jäljellä oleva toimintamatka.
Kytke auto lataukseen niin pian
kuin mahdollista.

Ajoakuston
suojaaminen


Merkkivalo palaa
ja säännöllinen
merkkiääni
kuuluu. Ajoakuston lataustaso on
kriittinen. Kun akun lataustaso laskee
kriittiselle tasolle, moottorin
suoritusteho heikkenee vähitellen.
Kytke auto ehdottomasti
lataukseen.
Merkkivalo
palaa. Moottorin maksimaalinen
suoritusteho ei ole
käytettävissä. Jos merkkivalo ei sammu, ota
yhteys verkostoon tai valtuutettuun
korjaamoon.

Ajoakuston
lataaminen
Merkkivalo
palaa. Ajoakustoa ladataan. Kun lataus on päättynyt,
merkkivalo sammuu.
Merkkivalo
vilkkuu. Auton käynnistäminen on
mahdotonta, sillä latauskaapeli
on jäänyt kytketyksi auton
pistokkeeseen. Tarkista latauskaapelin kytkentä.
Irrota latauskaapeli.

Pääsähköpiirin
itsediagnosointi
Merkkivalo
palaa. Pääsähköpiirissä havaittu
toimintahäiriö. Tarkistuta järjestelmä
mahdollisimman pian verkostolla
tai valtuutetussa korjaamossa.

Häiriö
voimansiirtolinjassa

Merkkivalo
palaa.
Auto on ehdottomasti pysäytettävä.

Tarkistuta järjestelmä mahdollisimman pian
verkostolla tai valtuutetussa korjaamossa.

10
NÄYTÖT

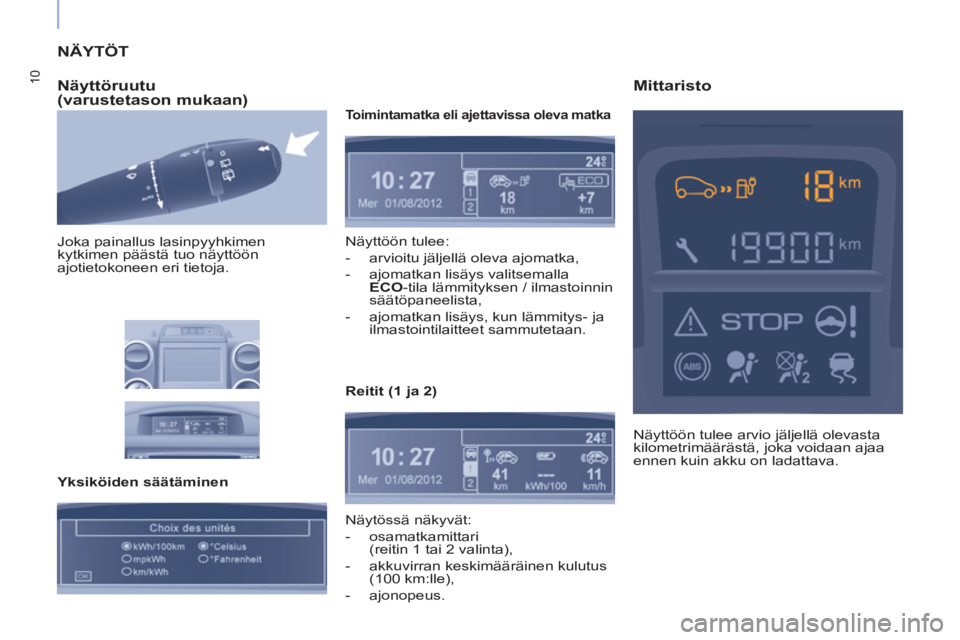

Näyttöruutu
(varustetason mukaan)
Joka painallus lasinpyyhkimen
kytkimen päästä tuo näyttöön
ajotietokoneen eri tietoja.

Yksiköiden säätäminen


Toimintamatka eli ajettavissa oleva matka

Näyttöön tulee:


- arvioitu jäljellä oleva ajomatka,

- ajomatkan lisäys valitsemalla
ECO
-tila lämmityksen / ilmastoinnin
säätöpaneelista,

- ajomatkan lisäys, kun lämmitys- ja
ilmastointilaitteet sammutetaan.

Näytössä näkyvät:


- osamatkamittari
(reitin 1 tai 2 valinta),

- akkuvirran keskimääräinen kulutus
(100 km:lle),

- ajonopeus.


Reitit (1 ja 2)
Näyttöön tulee arvio jäljellä olevasta
kilometrimäärästä, joka voidaan ajaa
ennen kuin akku on ladattava.


Mittaristo
