2017 CITROEN BERLINGO ELECTRIC Omistajan Käsikirjat (in Finnish)

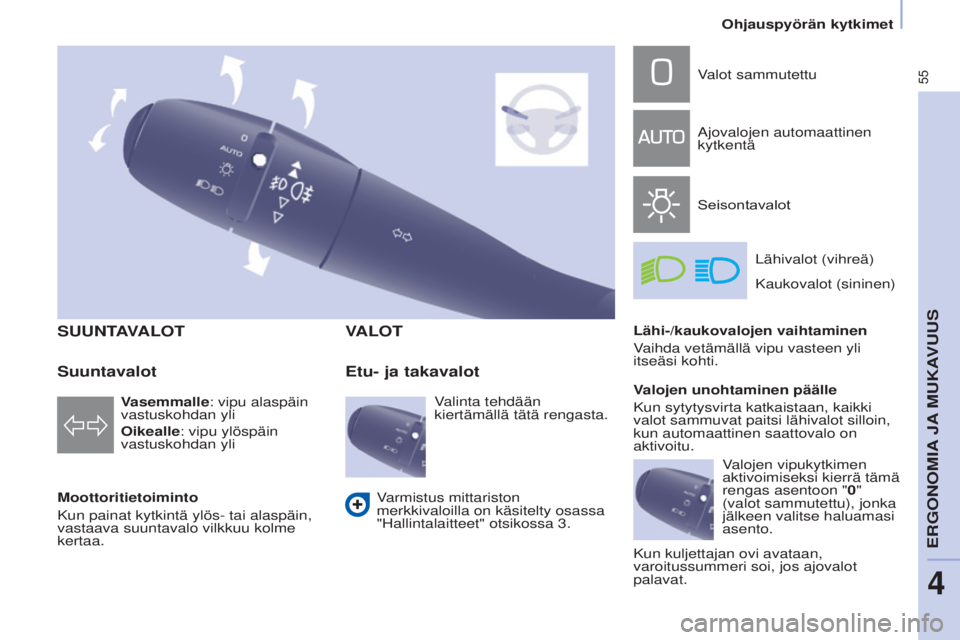

55
Berlingo-2-VU_fi_Chap04_Ergonomie_ed01-2015
SUUNTAVALOT
Moottoritietoiminto
Kun painat kytkintä ylös- tai alaspäin,
vastaava suuntavalo vilkkuu kolme
kertaa.
VALOT
Vasemmalle: vipu alaspäin
vastuskohdan yli
Oikealle: vipu ylöspäin
vastuskohdan yli
Etu- ja takavalot
Valot sammutettu
a
jovalojen automaattinen
kytkentä
Seisontavalot
Lähivalot (vihreä)
Kaukovalot (sininen)
Lähi-/kaukovalojen vaihtaminen
Vaihda vetämällä vipu vasteen yli
itseäsi kohti.
Varmistus mittariston
merkkivaloilla on käsitelty osassa
"
h
allintalaitteet" otsikossa 3.
Suuntavalot
Valinta tehdään
kiertämällä tätä rengasta. Valojen unohtaminen päälle
Kun sytytysvirta katkaistaan, kaikki
valot sammuvat paitsi lähivalot silloin,
kun automaattinen saattovalo on
aktivoitu.
Valojen vipukytkimen
aktivoimiseksi kierrä tämä
rengas asentoon "0"
(valot sammutettu), jonka
jälkeen valitse haluamasi
asento.
Kun kuljettajan ovi avataan,
varoitussummeri soi, jos ajovalot
palavat.
Ohjauspyörän kytkimet
ERGONOMIA JA MUKAVUUS
4

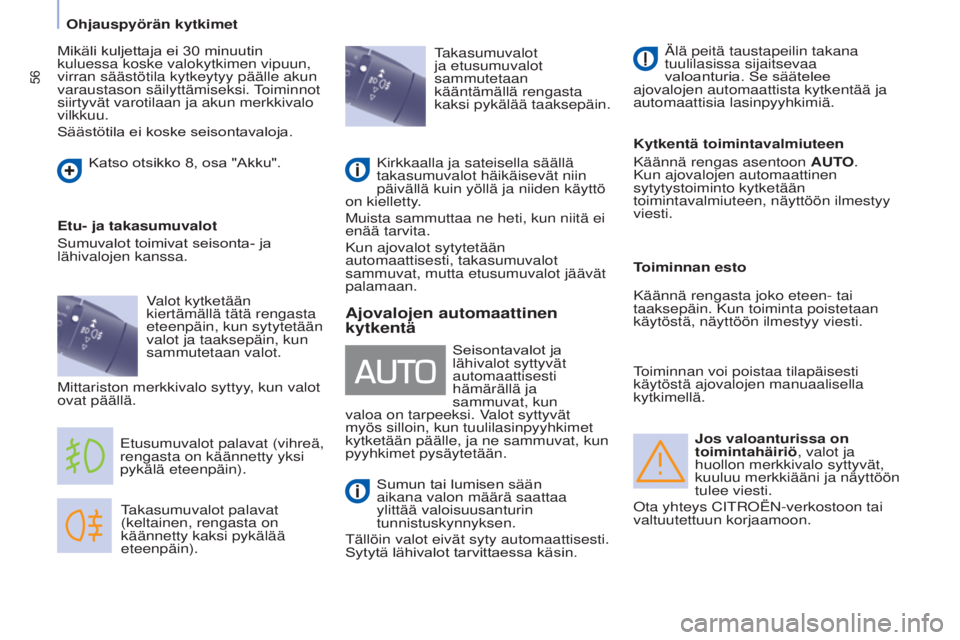

56
Berlingo-2-VU_fi_Chap04_Ergonomie_ed01-2015
Jos valoanturissa on
toimintahäiriö, valot ja
huollon merkkivalo syttyvät,
kuuluu merkkiääni ja näyttöön
tulee viesti.
o

ta yhteys C itro ËN-verkostoon tai
valtuutettuun korjaamoon.
takasumuvalot palavat
(keltainen, rengasta on
käännetty kaksi pykälää
eteenpäin).
e
tusumuvalot palavat (vihreä,
rengasta on käännetty yksi
pykälä eteenpäin).
Etu- ja takasumuvalot
Sumuvalot

toimivat

seisonta-

ja

lähivalojen kanssa.
takasumuvalot
ja etusumuvalot
sammutetaan
kääntämällä rengasta
kaksi pykälää taaksepäin.
Ajovalojen automaattinen
kytkentä
Sumun tai lumisen sään aikana valon määrä saattaa
ylittää valoisuusanturin
tunnistuskynnyksen.
t

ällöin valot eivät syty automaattisesti.
Sytytä
lähivalot tarvittaessa käsin.
ä
lä peitä taustapeilin takana
tuulilasissa sijaitsevaa
valoanturia. Se säätelee
ajovalojen automaattista kytkentää ja
automaattisia lasinpyyhkimiä.
Kytkentä toimintavalmiuteen
Käännä rengas asentoon

AUTO.
Kun ajovalojen automaattinen
sytytystoiminto kytketään
toimintavalmiuteen, näyttöön ilmestyy
viesti.
Seisontavalot ja
lähivalot syttyvät
automaattisesti
hämärällä ja
sammuvat, kun
valoa on tarpeeksi. V
alot syttyvät
myös silloin, kun tuulilasinpyyhkimet
kytketään päälle, ja ne sammuvat, kun
pyyhkimet pysäytetään.
Mikäli

kuljettaja

ei

30

minuutin

kuluessa koske valokytkimen vipuun,
virran säästötila kytkeytyy päälle akun
varaustason

säilyttämiseksi.
t
oiminnot
siirtyvät varotilaan ja akun merkkivalo
vilkkuu.
Säästötila


ei

koske

seisontavaloja.
Katso

otsikko

8,

osa

"Akku".
Valot kytketään
kiertämällä tätä rengasta
eteenpäin, kun sytytetään
valot ja taaksepäin, kun
sammutetaan valot.
Mittariston merkkivalo syttyy, kun valot
ovat päällä. Kirkkaalla ja sateisella säällä
takasumuvalot häikäisevät niin
päivällä kuin yöllä ja niiden käyttö
on kielletty.
Muista sammuttaa ne heti, kun niitä ei
enää tarvita.
Kun ajovalot sytytetään
automaattisesti, takasumuvalot
sammuvat, mutta etusumuvalot jäävät
palamaan. Toiminnan esto
Käännä rengasta joko eteen- tai
taaksepäin. Kun toiminta poistetaan
käytöstä, näyttöön ilmestyy viesti.
toiminnan voi poistaa tilapäisesti
käytöstä ajovalojen manuaalisella
kytkimellä.
Ohjauspyörän kytkimet

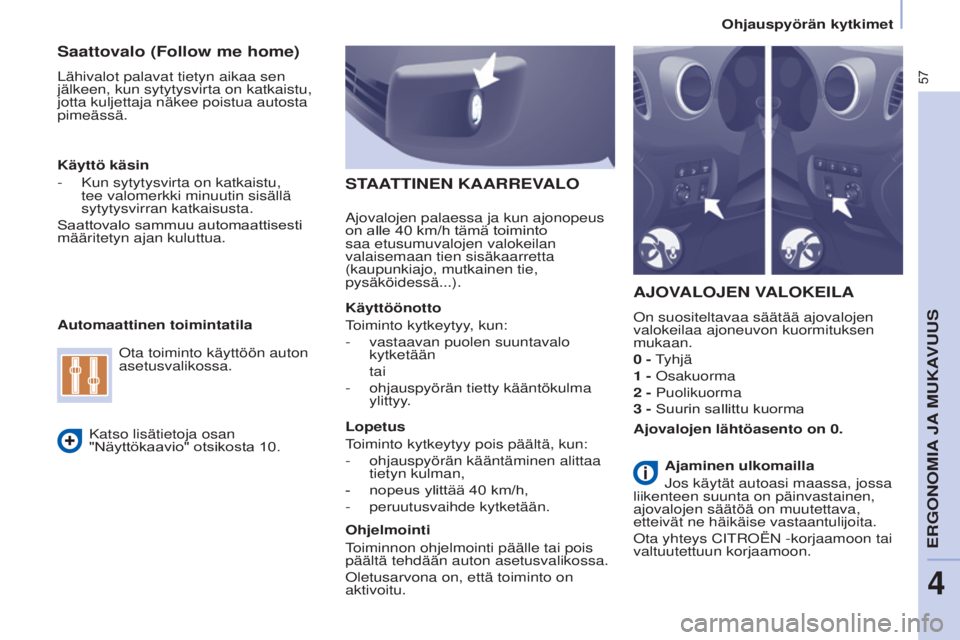

57
Berlingo-2-VU_fi_Chap04_Ergonomie_ed01-2015
Saattovalo (follow me home)
Lähivalot palavat tietyn aikaa sen
jälkeen, kun sytytysvirta on katkaistu,
jotta kuljettaja näkee poistua autosta
pimeässä.
AJOVALOJEN VALOKEILA
on suositeltavaa säätää ajovalojen
valokeilaa ajoneuvon kuormituksen
mukaan.
0
- t
yhjä
1

- o sakuorma
2
- Puolikuorma
3
- Suurin sallittu kuorma
Käyttö käsin
-

Kun sytytysvirta on katkaistu,
tee valomerkki minuutin sisällä
sytytysvirran katkaisusta.
Saattovalo


sammuu

automaattisesti

määritetyn ajan kuluttua.
Automaattinen toimintatila
Katso lisätietoja osan
"Näyttökaavio"


otsikosta

10.
o

ta toiminto käyttöön auton
asetusvalikossa.
Ajovalojen lähtöasento on 0.
STAATTINEN KAARREVALO
ajovalojen palaessa ja kun ajonopeus
on alle 40 km/h tämä toiminto
saa etusumuvalojen valokeilan
valaisemaan tien sisäkaarretta
(kaupunkiajo, mutkainen tie,
pysäköidessä...).
Käyttöönotto
toiminto kytkeytyy

, kun:
-

vastaavan puolen suuntavalo
kytketään
tai
-


ohjauspyörän tietty kääntökulma
ylittyy

.
Lopetus
toiminto kytkeytyy pois päältä, kun:
-


ohjauspyörän kääntäminen alittaa
tietyn kulman,
-

nopeus ylittää 40 km/h,
-

peruutusvaihde kytketään.
Ohjelmointi
toiminnon ohjelmointi päälle tai pois
päältä tehdään auton asetusvalikossa.
o

letusarvona on, että toiminto on
aktivoitu. Ajaminen ulkomailla
j

os käytät autoasi maassa, jossa
liikenteen suunta on päinvastainen,
ajovalojen säätöä on muutettava,
etteivät ne häikäise vastaantulijoita.
o

ta yhteys C itro ËN -korjaamoon tai
valtuutettuun korjaamoon.
Ohjauspyörän kytkimet
ERGONOMIA JA MUKAVUUS
4

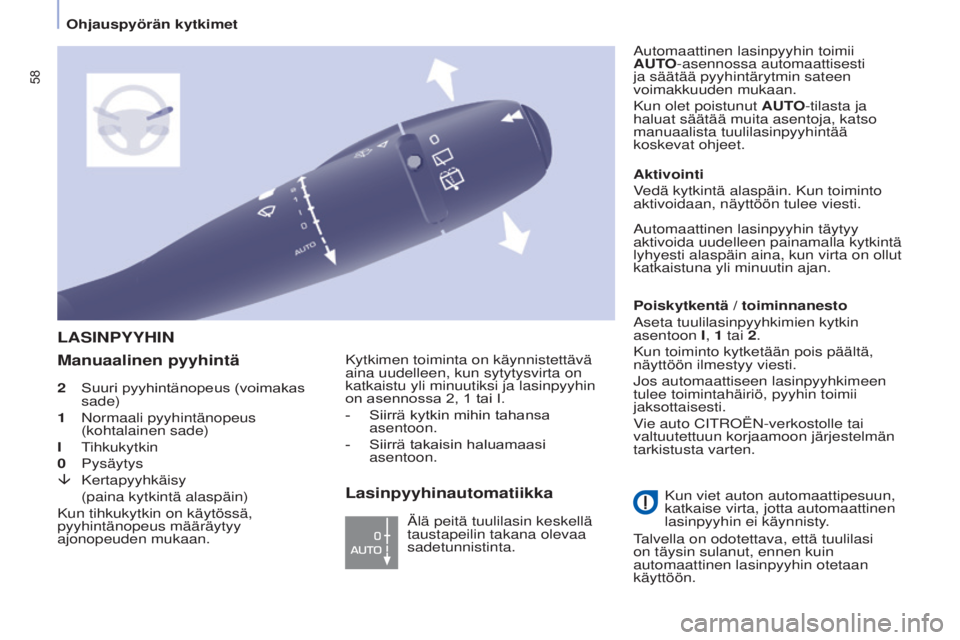

58
Berlingo-2-VU_fi_Chap04_Ergonomie_ed01-2015
2 Suuri pyyhintänopeus (voimakas sade)
1

Normaali pyyhintänopeus
(kohtalainen sade)
I

t
ihkukytkin
0


Pysäytys
â


Kertapyyhkäisy
(paina kytkintä alaspäin)
Kun tihkukytkin on käytössä,
pyyhintänopeus määräytyy
ajonopeuden mukaan.
LASINPYYHIN
Manuaalinen pyyhintäKytkimen toiminta on käynnistettävä
aina uudelleen, kun sytytysvirta on
katkaistu yli minuutiksi ja lasinpyyhin
on
asennossa 2, 1 tai I.
- Siirrä
kytkin mihin tahansa
asentoon.
-

Siirrä takaisin haluamaasi
asentoon.
ä

lä peitä tuulilasin keskellä
taustapeilin takana olevaa
sadetunnistinta. Aktivointi
Vedä kytkintä alaspäin. Kun toiminto
aktivoidaan, näyttöön tulee viesti.
Poiskytkentä / toiminnanesto
a

seta tuulilasinpyyhkimien kytkin
asentoon I, 1 tai 2.
Kun toiminto kytketään pois päältä,
näyttöön ilmestyy viesti.
j

os automaattiseen lasinpyyhkimeen
tulee toimintahäiriö, pyyhin toimii
jaksottaisesti.
Vie auto C
itro ËN-verkostolle tai
valtuutettuun korjaamoon järjestelmän
tarkistusta varten.
a
utomaattinen lasinpyyhin toimii
AUTO-asennossa automaattisesti
ja säätää pyyhintärytmin sateen
voimakkuuden mukaan.
Kun olet poistunut AUTO-tilasta ja
haluat säätää muita asentoja, katso
manuaalista tuulilasinpyyhintää
koskevat ohjeet.
a
utomaattinen lasinpyyhin täytyy
aktivoida uudelleen painamalla kytkintä
lyhyesti alaspäin aina, kun virta on ollut
katkaistuna yli minuutin ajan.
Kun viet auton automaattipesuun,
katkaise virta, jotta automaattinen
lasinpyyhin ei käynnisty.
talvella on odotettava, että tuulila
si
on täysin sulanut, ennen kuin
automaattinen lasinpyyhin otetaan
käyttöön.
Lasinpyyhinautomatiikka
Ohjauspyörän kytkimet

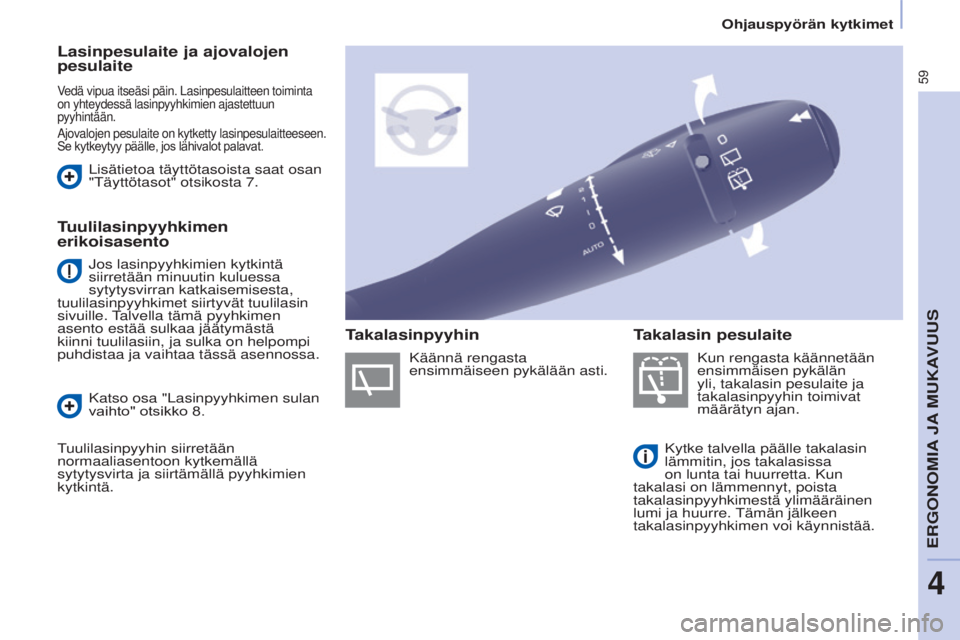

59
Berlingo-2-VU_fi_Chap04_Ergonomie_ed01-2015
Lasinpesulaite ja ajovalojen
pesulaite
Vedä vipua itseäsi päin. Lasinpesulaitteen toiminta
on yhteydessä lasinpyyhkimien ajastettuun
pyyhintään.
a
jovalojen pesulaite on kytketty lasinpesulaitteeseen.
Se
kytkeytyy päälle, jos lähivalot palavat.
Kun rengasta käännetään
ensimmäisen pykälän
yli, takalasin pesulaite ja
takalasinpyyhin toimivat
määrätyn ajan.
Kytke talvella päälle takalasin
lämmitin, jos takalasissa
on lunta tai huurretta. Kun
takalasi on lämmennyt, poista
takalasinpyyhkimestä ylimääräinen
lumi ja huurre.
t

ämän jälkeen
takalasinpyyhkimen voi käynnistää.
Lisätietoa täyttötasoista saat osan
"
t
äyttötasot" otsikosta 7.
Tuulilasinpyyhkimen
erikoisasento
Katso osa "Lasinpyyhkimen sulan
vaihto"
otsikko 8.
tuulila

sinpyyhin siirretään
normaaliasentoon kytkemällä
sytytysvirta ja siirtämällä pyyhkimien
kytkintä. Käännä rengasta
ensimmäiseen pykälään asti.
Takalasin pesulaite
Takalasinpyyhin
jos lasinpyyhkimien kytkintä
siirretään minuutin kuluessa
sytytysvirran katkaisemisesta,
tuulila
sinpyyhkimet siirtyvät tuulilasin
sivuille.
talvella tämä pyyhkimen
asento estää sulkaa jäätymästä
kiinni tuulila

siin, ja sulka on helpompi
puhdistaa ja vaihtaa tässä asennossa.
Ohjauspyörän kytkimet
ERGONOMIA JA MUKAVUUS
4

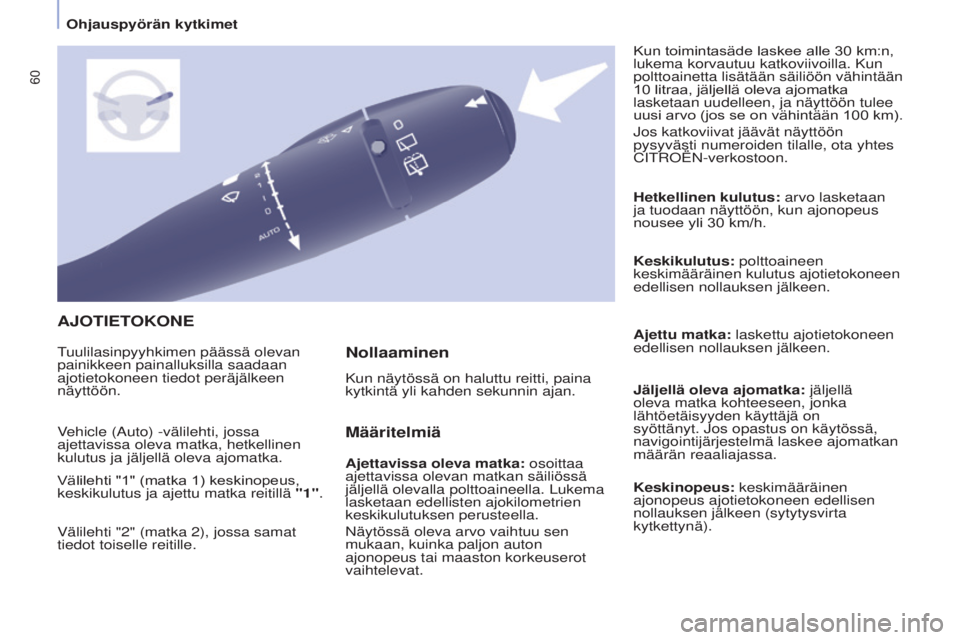

60
Berlingo-2-VU_fi_Chap04_Ergonomie_ed01-2015
AJOTIETOKONE
Määritelmiä
Ajettavissa oleva matka: osoittaa
ajettavissa olevan matkan säiliössä
jäljellä olevalla polttoaineella. Lukema
lasketaan edellisten ajokilometrien
keskikulutuksen perusteella.
Näytössä oleva arvo vaihtuu sen
mukaan, kuinka paljon auton
ajonopeus tai maaston korkeuserot
vaihtelevat.Hetkellinen kulutus: arvo lasketaan
ja tuodaan näyttöön, kun ajonopeus
nousee
yli 30 km/h.
Keskikulutus: polttoaineen
keskimääräinen kulutus ajotietokoneen
edellisen nollauksen jälkeen.
Ajettu matka: laskettu ajotietokoneen
edellisen nollauksen jälkeen.
Jäljellä oleva ajomatka: jäljellä
oleva matka kohteeseen, jonka
lähtöetäisyyden käyttäjä on
syöttänyt. j os opastus on käytössä,
navigointijärjestelmä laskee ajomatkan
määrän reaaliajassa.
Keskinopeus: keskimääräinen
ajonopeus ajotietokoneen edellisen
nollauksen jälkeen (sytytysvirta
kytkettynä).
tuulila

sinpyyhkimen päässä olevan
painikkeen painalluksilla saadaan
ajotietokoneen tiedot peräjälkeen
näyttöön. Kun näytössä on haluttu reitti, paina
kytkintä yli kahden sekunnin ajan.Kun toimintasäde laskee alle 30 km:n,
lukema korvautuu katkoviivoilla

. Kun
polttoainetta lisätään säiliöön vähintään
10 litraa, jäljellä oleva ajomatka
lasketaan uudelleen, ja näyttöön tulee
uusi


arvo

(jos

se

on

vähintään

100

km).
j

os katkoviivat jäävät näyttöön
pysyvästi numeroiden tilalle, ota yhtes
C itro ËN-verkostoon.
Vehicle (
a
uto) -välilehti, jossa
ajettavissa oleva matka, hetkellinen
kulutus ja jäljellä oleva ajomatka.
Välilehti

"1"

(matka

1)

keskinopeus,

keskikulutus ja ajettu matka reitillä

"1".
Välilehti "2" (matka 2), jossa samat
tiedot toiselle reitille.
Nollaaminen
Ohjauspyörän kytkimet

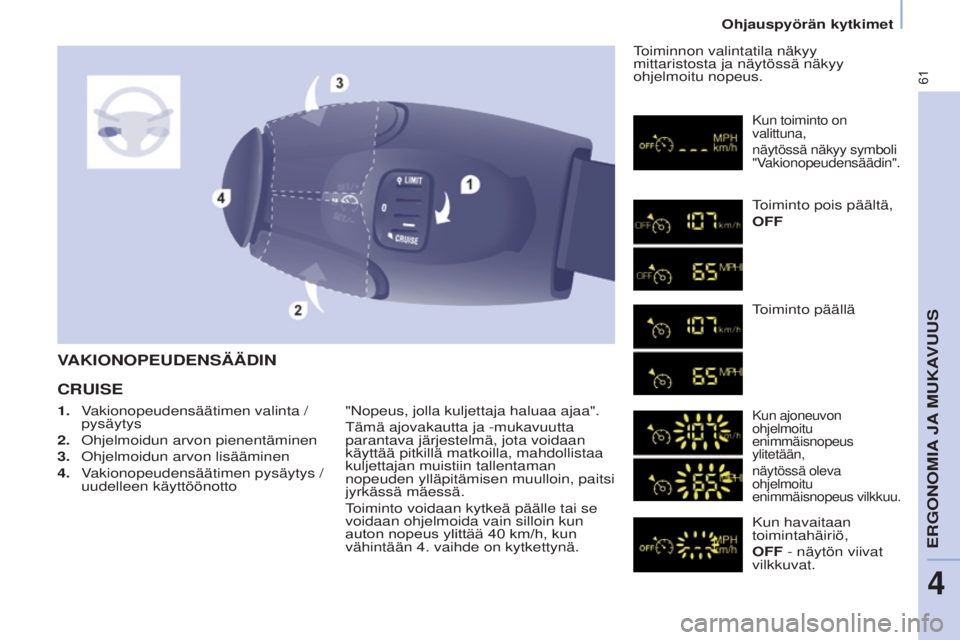

61
Berlingo-2-VU_fi_Chap04_Ergonomie_ed01-2015
VAKIONOPEUDENSÄÄDIN
CRUISE
"Nopeus, jolla kuljettaja haluaa ajaa".
t
ämä ajovakautta ja -mukavuutta
parantava järjestelmä, jota voidaan
käyttää pitkillä matkoilla, mahdollistaa
kuljettajan muistiin tallentaman
nopeuden ylläpitämisen muulloin, paitsi
jyrkässä mäessä.
toiminto voidaan kytkeä päälle tai se
voidaan ohjelmoida vain sillo

in kun
auton
nopeus ylittää 40 km/h, kun
vähintään 4. vaihde on kytkettynä.
toiminnon valintatila näkyy
mittaristosta ja näytössä näkyy
ohjelmoitu nopeus.
Kun toiminto on
valittuna,
näytössä näkyy symboli
"Vakionopeudensäädin".
toiminto pois päältä,
O ff
t
oiminto päällä
Kun ajoneuvon
ohjelmoitu
enimmäisnopeus
ylitetään,
näytössä oleva
ohjelmoitu
enimmäisnopeus vilkkuu.
Kun havaitaan
toimintahäiriö,
O ff - näytön viivat
vilkkuvat.
1.

V

akionopeudensäätimen valinta /
pysäytys
2.
o
hjelmoidun arvon pienentäminen
3.
o
hjelmoidun arvon lisääminen
4.

V

akionopeudensäätimen pysäytys /
uudelleen käyttöönotto
Ohjauspyörän kytkimet
ERGONOMIA JA MUKAVUUS
4

62
Berlingo-2-VU_fi_Chap04_Ergonomie_ed01-2015

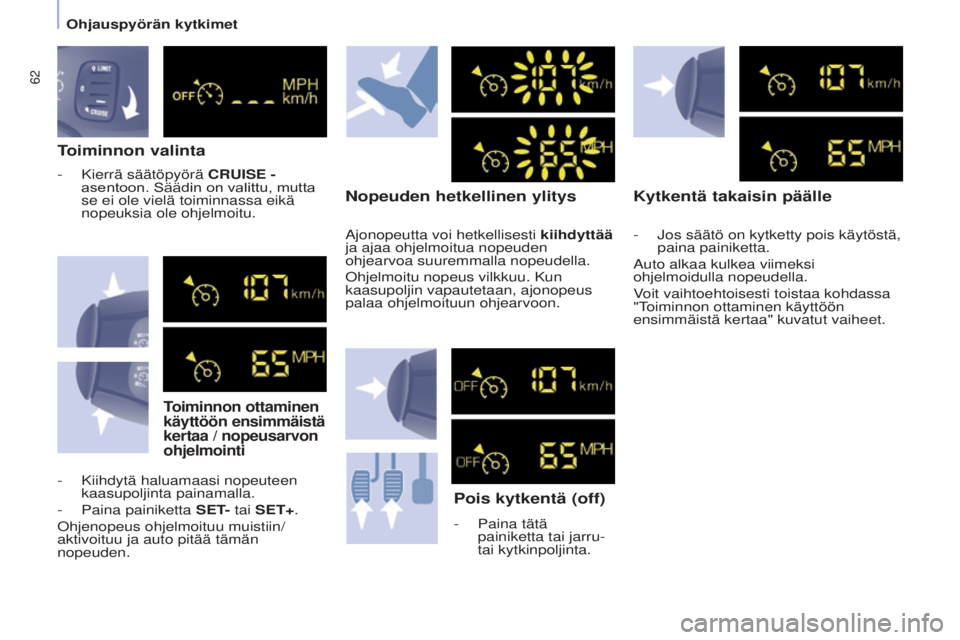

Toiminnon valinta
Toiminnon ottaminen
käyttöön ensimmäistä
kertaa / nopeusarvon
ohjelmointi
Nopeuden hetkellinen ylitysPois kytkentä (off)
- Paina tätä
painiketta tai jarru-
tai kytkinpoljin ta.
Kytkentä takaisin päälle
- Kiihdytä haluamaasi nopeuteen
kaasupoljinta painamalla.
-

Paina painiketta
SET- tai SET+.
o

hjenopeus ohjelmoituu muistiin/
aktivoituu ja auto pitää tämän
nopeuden. -
Kierrä säätöpyörä
CRUISE -
asentoon. Säädin on valittu, mutta
se ei ole vielä toiminnassa eikä
nopeuksia ole ohjelmoitu.
a

jonopeutta voi hetkellisesti kiihdyttää
ja ajaa ohjelmoitua nopeuden
ohjearvoa suuremmalla nopeudella.
o
hjelmoitu nopeus vilkkuu. Kun
kaasupoljin vapautetaan, ajonopeus
palaa ohjelmoituun ohjearvoon. - j os säätö on kytketty pois käytöstä,
paina painiketta.
a
uto alkaa kulkea viimeksi
ohjelmoidulla nopeudella.
Voit vaihtoehtoisesti toistaa kohdassa
" t
oiminnon ottaminen käyttöön
ensimmäistä kertaa" kuvatut vaiheet.
ohjauspyörän kytkimet
