3. Rueda de repuesto
- Suelte el soporte del gancho y
coloque la rueda de repuesto cerca
de la rueda que va a cambiar.
-
Afloje el tornillo
con la manivela
desmonta-ruedas hasta que el
soporte baje al máximo.
-
a
bra las puertas traseras para
acceder a la rueda de repuesto.
aYuda R

144
Berlingo-2-Vu_es_chap08_aide rapide_ed01-2015Berlingo-2-Vu_es_chap08_aide rapide_ed01-2015
4. Procedimiento
- Ponga el gato en contacto con
el emplazamiento previsto más
cercano a la rueda que debe
cambiar.
-
d espliegue el gato hasta que su
cabeza quede en contacto con el
emplazamiento utilizado; la zona
de apoyo A del vehículo deeb
insertarse en la parte central de la
cabeza del gato.
-
e leve el vehículo hasta dejar un
espacio suficiente entre la rueda
y el suelo para poder colocar
fácilmente la rueda de repuesto
(no pinchada).
-
d esatornille completamente la
rueda.
-

Retire los tornillo
s y desmonte la
rueda.
-
Saque el embellecedor central.
-

Afloje los tornillo

s de la rueda.c ompruebe que el gato quede estable,
la base debe estar en contacto con el
suelo y bien apoyada.
Si el suelo es resbaladizo o móvil, el
gato podría desviarse o hundirse y
correia el riesgo de sufrir heridas.
c

oloque el gato solo en los
emplazamientos previstos bajo el
vehículo, asegurándose de que la
zona de apoyo del vehículo quede
centrada sobre la cabeza del gato.
d

e lo contrario, el vehículo podría
dañarse y/o el gato hundirse y podría
provicar heridas.
n

o despliegue el gato hasta
haber aflojado los tornillos de la
rueda que debe cambiar y haber
colocado el calzo debajo de la rueda
diagonalmente opuesta.
cambiar una rueda

145
Berlingo-2-Vu_es_chap08_aide rapide_ed01-2015Berlingo-2-Vu_es_chap08_aide rapide_ed01-2015

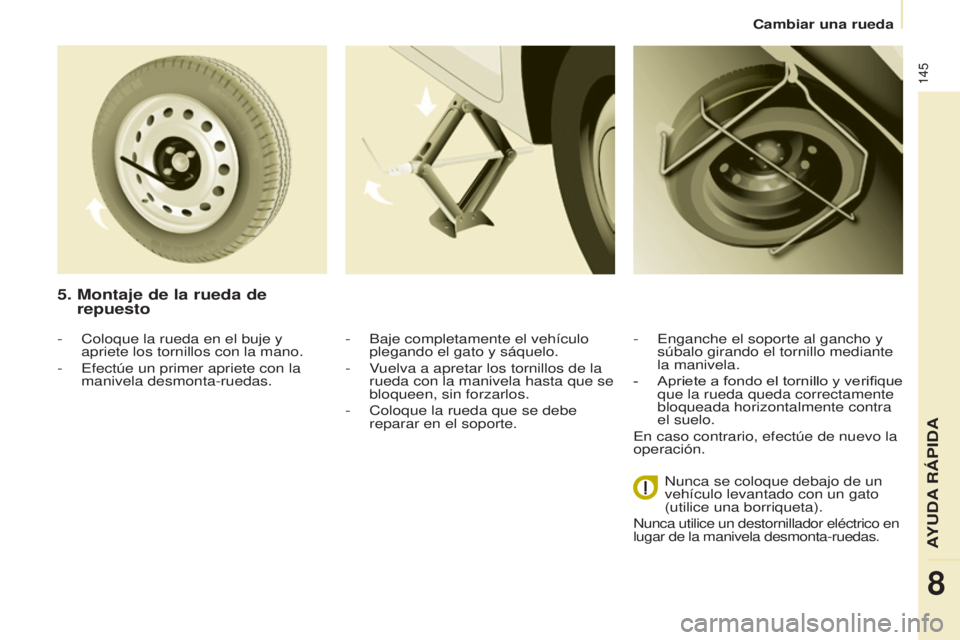

5. Montaje de la rueda de
repuesto
- Baje completamente el vehículo
plegando el gato y sáquelo.
-

V
uelva a apretar los tornillos de la
rueda con la manivela hasta que se
bloqueen, sin forzarlos.
-
c oloque la rueda que se debe
reparar en el soporte. -
e nganche el soporte al gancho y
súbalo girando el tornillo mediante
la manivela.
-

Apriete
a fondo el tornillo y verifique
que la rueda queda correctamente
bloqueada horizontalmente contra
el suelo.
e

n caso contrario, efectúe de nuevo la
operación.
-
c
oloque la rueda en el buje y
apriete los tornillos con la mano.
-
e
fectúe un primer apriete con la
manivela desmonta-ruedas.
n

unca se coloque debajo de un
vehículo levantado con un gato
(utilice una borriqueta).
nunca utilice un destornillador eléctrico en
lugar de la manivela desmonta-ruedas.
aYuda R

146
Berlingo-2-Vu_es_chap08_aide rapide_ed01-2015Berlingo-2-Vu_es_chap08_aide rapide_ed01-2015
ANTINIEVE MÓVIL
(
OBTURADOR )
Según el destino, el obturador
amovible antinieve se instala en la
parte inferior del paragolpes delantero
para evitar el amontonamiento de
nieve a la altura del ventilador de
refrigeración del radiador.
n

o olvide quitar el obturador amovible
antinieve cuando la temperatura
exterior sea superior a 10
º c (sin
riesgo de caída de nieve) o si está
remolcando.
Montaje
Desmontaje
- Meta un destornilla dor en la zona
del agujero situado cerca de cada
uno de los clips.
-
e fectúe un movimiento de palanca
para quitar uno a uno los cuatro
clips B.
-

Ponga el obturador amovible
antinieve frente a su tetón de
centrado

A en el paragolpes
delantero.
-
Móntelo presionando en cada clip
B

situado en los cuatro lados.
6. Montaje de la rueda reparada
el montaje de la rueda reparada es el
mismo que el de la etapa 5, sin olvidar
colocar el embellecedor central de la
rueda.
c

apítulo 9, apartado " e lementos
de identificación" para localizar la
etiqueta de los neumáticos.
c

apítulo 3, apartado "Puesto
de conducción", apartado
"Detección de subinflado" para las
recomendaciones después de cambiar
una rueda con sensor de detección de
subinflado.
l

a rueda de repuesto no ha sido
diseñada para recorrer largas
distancias, lleve enseguida el
vehículo a la red
cit ROË n o a un
taller cualificado para revisar el apriete
de los tornillos y la presión de la rueda
de repuesto.
a

simismo, lleve el vehículolo antes
posible a la red
cit ROË n o a un taller
cualificado para reparar y montar la
rueda original.
Rejilla antinieve

147
Berlingo-2-Vu_es_chap08_aide rapide_ed01-2015Berlingo-2-Vu_es_chap08_aide rapide_ed01-2015
CADENAS PARA NIEVE
en invierno, las cadenas para
nieve mejoran la tracción y el
comportamiento del vehículo en la
frenada.
l

as cadenas para nieve se deben
montar en las ruedas motrices.
n o
deben montarse en las ruedas de
repuesto de tipo galleta.
tenga en cuenta la
reglamentación nacional
específica sobre el uso de
cadenas para nieve y la velocidad
máxima autorizada. Consejos de instalación
F


Si debe instalar las cadenas
durante el trayecto, detenga el
vehículo en una superficie plana, al
lado del arcén de la vía.
F

t
ense el freno de estacionamiento,
y si es necesario, coloque calas
bajo las ruedas para evitar que el
vehículo se desplace.
F

c oloque las cadenas siguiendo
las instrucciones dadas por el
fabricante.
F
a rranque sin brusquedad y realice
una prueba circulando sin superar
la velocidad de 50
km/h.
F
d etenga el vehículo y compruebe
si las cadenas están correctamente
tensadas.
Se recomienda encarecidamente
practicar el montaje de las
cadenas antes de utilizarlas, sobre
suelo plano y seco.
u tilice únicamente cadenas para nieve
diseñadas para el tipo de ruedas que
equipan su vehículo:
Para más información relativa a
las cadenas para nieve, consulte
con la red
cit ROË n o con un taller
cualificado.
d

imensiones de
los neumáticos de origen
tamaño de
eslabón máximo
195/65

R159
mm
195/70
R15
205/65
R15
215/55
R16
215/50
R17
e

vite circular por carreteras sin
nieve con las cadenas para nieve
instaladas, ya que ello podría
dañar los neumáticos del vehículo y
la calzada. Si el vehículo va equipado
con llantas de aleación de aluminio,
compruebe que ninguna parte de
las cadenas o las fijaciones está en
contacto con la llanta.
aYuda R

148
Berlingo-2-Vu_es_chap08_aide rapide_ed01-2015Berlingo-2-Vu_es_chap08_aide rapide_ed01-2015
CAMBIO DE UNA LÁMPARA
Tipo B
l

ámpara con bayoneta:
presione la lámpara y
retírela girándola en
sentido contrario a las
agujas del reloj. Tipo A
l
ámpara totalmente de
cristal: tire suavemente,
ya que va montada a
presión.
Tipo C
l

ámpara halógena: retire
el resorte de bloqueo de
su emplazamiento.
Tipos de lámparas
e

xisten distintos tipos de lámparas
instalados en su vehículo.
Para retirarlas:
cambiar una lámpara

149
Berlingo-2-Vu_es_chap08_aide rapide_ed01-2015Berlingo-2-Vu_es_chap08_aide rapide_ed01-2015
abra el capó. Para acceder a las
lámparas, pase la mano por detrás del
bloque óptico.
e

fectúe las operaciones en sentido
inverso para colocar las lámparas
y compruebe que el capó se haya
cerrado correctamente.
e

l cambio de las lámparas
halógenas debe efectuarse con
el faro apagado.
e spere unos
minutos (riesgo de quemaduras
graves).
n o toque directamente la
lámpara con los dedos, utilice un paño
sin pelusas.
l

a formación de condensación en
los faros es natural.
e l uso normal
del vehículo hace que este vaho
desaparezca.
e

l cambio de las lámparas se debe
realizar con el contacto cortado o
con la batería desconectada.
e spere
aproximadamente 3
minutos después
del cambio para volver a conectar la
batería.
c

ompruebe que las luces funcionan
correctamente después de cada
intervención.
Lavado a alta presión
c

uando utilice este tipo de lavado
en machas persistentes, no
insista en los faros, en las luces ni en
su contorno, para evitar deteriorar el
barniz y la junta de estanqueidad. 2.

Luces de posición
T

ipo A, W5W - 5W
-

Quite la tapa tirando de la lengüeta
de goma blanda.
-

e xtraiga el portalámparas montado
a presión tirando del conector.
-

Sustituya la lámpara.
-

c ompruebe que ha puesto
correctamente la tapa en todo
el perímetro para asegurar la
estanqueidad.
Luces delanteras
1. Luces de cruce/Luces de
carretera
T
ipo C, H4 - 55W
-

Quite la tapa del medio tirando de
la lengüeta de goma blanda.
-

d esconecte el conector eléctrico.
-

Suelte la lengüeta de bloqueo.
-


Sustituya la lámpara prestando
especial atención para que la parte
metálica coincida con las ranuras
presentes en el piloto.
-


V
uelva a colocar la lengüeta de
bloqueo.
-
c ompruebe que ha puesto
correctamente la tapa en todo
el perímetro para asegurar la
estanqueidad.
aYuda R

150
Berlingo-2-Vu_es_chap08_aide rapide_ed01-2015Berlingo-2-Vu_es_chap08_aide rapide_ed01-2015
3. Indicadores de dirección
T ipo B, PY21W - 21W (ámbar)
-

Quite la tapa tirando de la lengüeta
de goma blanda.
-


Gire el portalámparas un cuarto de
vuelta, en sentido contrario a las
agujas del reloj.
-


Retire el portalámparas
presionando ligeramente encima y
girando en sentido contrario a las
agujas del reloj.
-


Sustituya la lámpara.
-

c ompruebe que ha puesto
correctamente la tapa en todo
el perímetro para asegurar la
estanqueidad. 4.
Faros antiniebla
T ipo C, H1 - 55W
-

Retire las tres grapas y el tornillo

de fijación del guardabarros,
situados debajo del paragolpes.
-
l evante el guardabarros hacia
arriba.
-
d esconecte el conector del
portalámparas presionando la
lengüeta, situada en la parte
superior. -

Retire el portalámparas pinzando
los dos clips (en la parte superior e
inferior) con el pulgar y el índice.
-


Sustituya el módulo (portalámparas
y lámpara).
-


Proceda a realizar las operaciones
inversas para colocar de nuevo el
módulo y el paragolpes.
cambiar una lámpara
