2017 Alfa Romeo Stelvio Manuale del proprietario (in Italian)

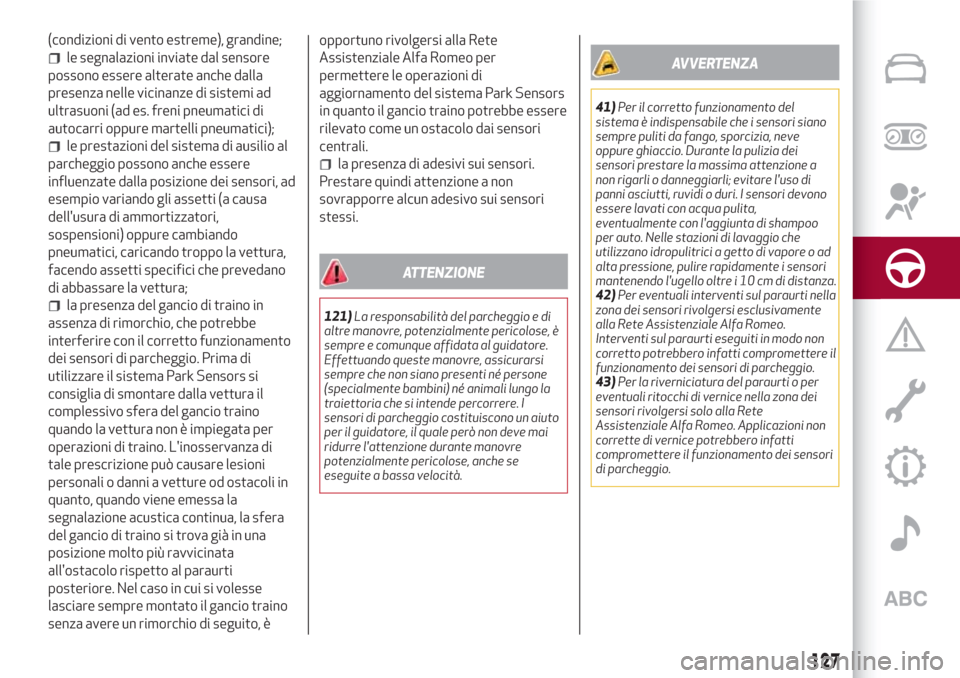

(condizioni di vento estreme), grandine;
le segnalazioni inviate dal sensore
possono essere alterate anche dalla
presenza nelle vicinanze di sistemi ad
ultrasuoni (ad es. freni pneumatici di
autocarri oppure martelli pneumatici);
le prestazioni del sistema di ausilio al
parcheggio possono anche essere
influenzate dalla posizione dei sensori, ad
esempio variando gli assetti (a causa
dell'usura di ammortizzatori,
sospensioni) oppure cambiando
pneumatici, caricando troppo la vettura,
facendo assetti specifici che prevedano
di abbassare la vettura;
la presenza del gancio di traino in
assenza di rimorchio, che potrebbe
interferire con il corretto funzionamento
dei sensori di parcheggio. Prima di
utilizzare il sistema Park Sensors si
consiglia di smontare dalla vettura il
complessivo sfera del gancio traino
quando la vettura non è impiegata per
operazioni di traino. L'inosservanza di
tale prescrizione può causare lesioni
personali o danni a vetture od ostacoli in
quanto, quando viene emessa la
segnalazione acustica continua, la sfera
del gancio di traino si trova già in una
posizione molto più ravvicinata
all'ostacolo rispetto al paraurti
posteriore. Nel caso in cui si volesse
lasciare sempre montato il gancio traino
senza avere un rimorchio di seguito, èopportuno rivolgersi alla Rete
Assistenziale Alfa Romeo per
permettere le operazioni di
aggiornamento del sistema Park Sensors
in quanto il gancio traino potrebbe essere
rilevato come un ostacolo dai sensori
centrali.
la presenza di adesivi sui sensori.
Prestare quindi attenzione a non
sovrapporre alcun adesivo sui sensori
stessi.
ATTENZIONE
121)La responsabilità del parcheggio e di
altre manovre, potenzialmente pericolose, è
sempre e comunque affidata al guidatore.
Effettuando queste manovre, assicurarsi
sempre che non siano presenti né persone
(specialmente bambini) né animali lungo la
traiettoria che si intende percorrere. I
sensori di parcheggio costituiscono un aiuto
per il guidatore, il quale però non deve mai
ridurre l'attenzione durante manovre
potenzialmente pericolose, anche se
eseguite a bassa velocità.
AVVERTENZA
41)Per il corretto funzionamento del
sistema è indispensabile che i sensori siano
sempre puliti da fango, sporcizia, neve
oppure ghiaccio. Durante la pulizia dei
sensori prestare la massima attenzione a
non rigarli o danneggiarli; evitare l'uso di
panni asciutti, ruvidi o duri. I sensori devono
essere lavati con acqua pulita,
eventualmente con l'aggiunta di shampoo
per auto. Nelle stazioni di lavaggio che
utilizzano idropulitrici a getto di vapore o ad
alta pressione, pulire rapidamente i sensori
mantenendo l'ugello oltre i 10 cm di distanza.
42)Per eventuali interventi sul paraurti nella
zona dei sensori rivolgersi esclusivamente
alla Rete Assistenziale Alfa Romeo.
Interventi sul paraurti eseguiti in modo non
corretto potrebbero infatti compromettere il
funzionamento dei sensori di parcheggio.
43)Per la riverniciatura del paraurti o per
eventuali ritocchi di vernice nella zona dei
sensori rivolgersi solo alla Rete
Assistenziale Alfa Romeo. Applicazioni non
corrette di vernice potrebbero infatti
compromettere il funzionamento dei sensori
di parcheggio.
127

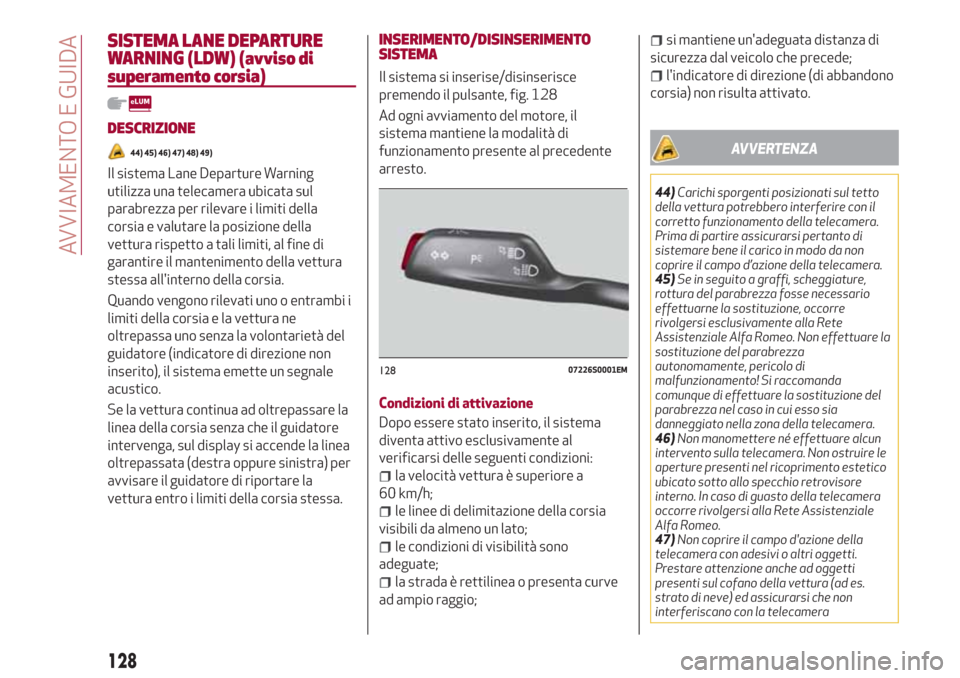

SISTEMA LANE DEPARTURE
WARNING (LDW) (avviso di
superamento corsia)
DESCRIZIONE
44) 45) 46) 47) 48) 49)
Il sistema Lane Departure Warning
utilizza una telecamera ubicata sul
parabrezza per rilevare i limiti della
corsia e valutare la posizione della
vettura rispetto a tali limiti, al fine di
garantire il mantenimento della vettura
stessa all'interno della corsia.
Quando vengono rilevati uno o entrambi i
limiti della corsia e la vettura ne
oltrepassa uno senza la volontarietà del
guidatore (indicatore di direzione non
inserito), il sistema emette un segnale
acustico.
Se la vettura continua ad oltrepassare la
linea della corsia senza che il guidatore
intervenga, sul display si accende la linea
oltrepassata (destra oppure sinistra) per
avvisare il guidatore di riportare la
vettura entro i limiti della corsia stessa.
INSERIMENTO/DISINSERIMENTO
SISTEMA
Il sistema si inserise/disinserisce
premendo il pulsante, fig. 128
Ad ogni avviamento del motore, il
sistema mantiene la modalità di
funzionamento presente al precedente
arresto.
Condizioni di attivazione
Dopo essere stato inserito, il sistema
diventa attivo esclusivamente al
verificarsi delle seguenti condizioni:
la velocità vettura è superiore a
60 km/h;
le linee di delimitazione della corsia
visibili da almeno un lato;
le condizioni di visibilità sono
adeguate;
la strada è rettilinea o presenta curve
ad ampio raggio;
si mantiene un'adeguata distanza di
sicurezza dal veicolo che precede;
l'indicatore di direzione (di abbandono
corsia) non risulta attivato.
AVVERTENZA
44)Carichi sporgenti posizionati sul tetto
della vettura potrebbero interferire con il
corretto funzionamento della telecamera.
Prima di partire assicurarsi pertanto di
sistemare bene il carico in modo da non
coprire il campo d’azione della telecamera.
45)Se in seguito a graffi, scheggiature,
rottura del parabrezza fosse necessario
effettuarne la sostituzione, occorre
rivolgersi esclusivamente alla Rete
Assistenziale Alfa Romeo. Non effettuare la
sostituzione del parabrezza
autonomamente, pericolo di
malfunzionamento! Si raccomanda
comunque di effettuare la sostituzione del
parabrezza nel caso in cui esso sia
danneggiato nella zona della telecamera.
46)Non manomettere né effettuare alcun
intervento sulla telecamera. Non ostruire le
aperture presenti nel ricoprimento estetico
ubicato sotto allo specchio retrovisore
interno. In caso di guasto della telecamera
occorre rivolgersi alla Rete Assistenziale
Alfa Romeo.
47)Non coprire il campo d'azione della
telecamera con adesivi o altri oggetti.
Prestare attenzione anche ad oggetti
presenti sul cofano della vettura (ad es.
strato di neve) ed assicurarsi che non
interferiscano con la telecamera
12807226S0001EM
128
AVVIAMENTO E GUIDA

48)La telecamera potrebbe avere
funzionalità limitata od assente a causa
delle condizioni atmosferiche, come pioggia
battente, grandine, presenza di nebbia fitta,
neve abbondante, formazione di strati di
ghiaccio sul parabrezza.
49)La funzionalità della telecamera può
inoltre essere compromessa dalla presenza
di polvere, condensa, sporcizia o ghiaccio sul
parabrezza, dalle condizioni del traffico (ad
es. veicoli marcianti non allineati alla propria
vettura, veicoli marcianti in senso
trasversale o in direzione opposta sulla
stessa corsia, curva con piccolo raggio di
curvatura), dalle condizioni del fondo
stradale e dalle condizioni di guida (ad es.
guida fuoristrada). Assicurarsi pertanto di
mantenere sempre pulito il parabrezza. Per
evitare di rigare il parabrezza utilizzare
detergenti specifici e panni ben puliti. Inoltre
la funzionalità della telecamera può essere
limitata oppure assente in alcune condizioni

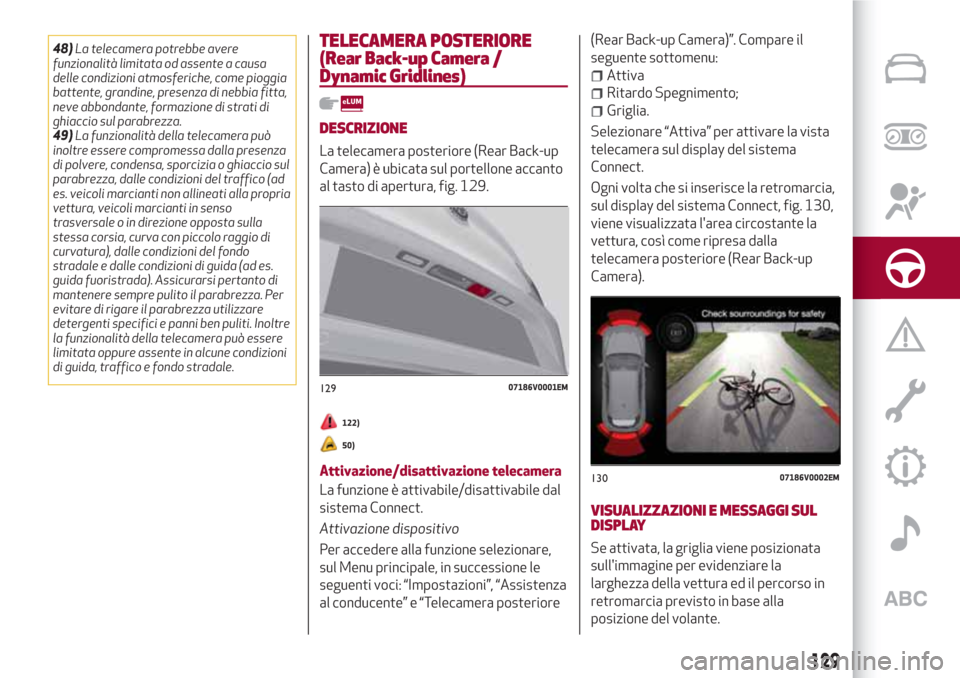

di guida, traffico e fondo stradale.TELECAMERA POSTERIORE
(Rear Back-up Camera /
Dynamic Gridlines)
DESCRIZIONE
La telecamera posteriore (Rear Back-up
Camera) è ubicata sul portellone accanto
al tasto di apertura, fig. 129.
122)
50)
Attivazione/disattivazione telecamera
La funzione è attivabile/disattivabile dal
sistema Connect.
Attivazione dispositivo
Per accedere alla funzione selezionare,
sul Menu principale, in successione le
seguenti voci: “Impostazioni”, “Assistenza
al conducente” e “Telecamera posteriore(Rear Back-up Camera)”. Compare il
seguente sottomenu:
Attiva
Ritardo Spegnimento;
Griglia.
Selezionare “Attiva” per attivare la vista
telecamera sul display del sistema
Connect.
Ogni volta che si inserisce la retromarcia,
sul display del sistema Connect, fig. 130,
viene visualizzata l'area circostante la
vettura, così come ripresa dalla
telecamera posteriore (Rear Back-up
Camera).
VISUALIZZAZIONI E MESSAGGI SUL
DISPLAY
Se attivata, la griglia viene posizionata
sull'immagine per evidenziare la
larghezza della vettura ed il percorso in
retromarcia previsto in base alla
posizione del volante.
12907186V0001EM
13007186V0002EM
129

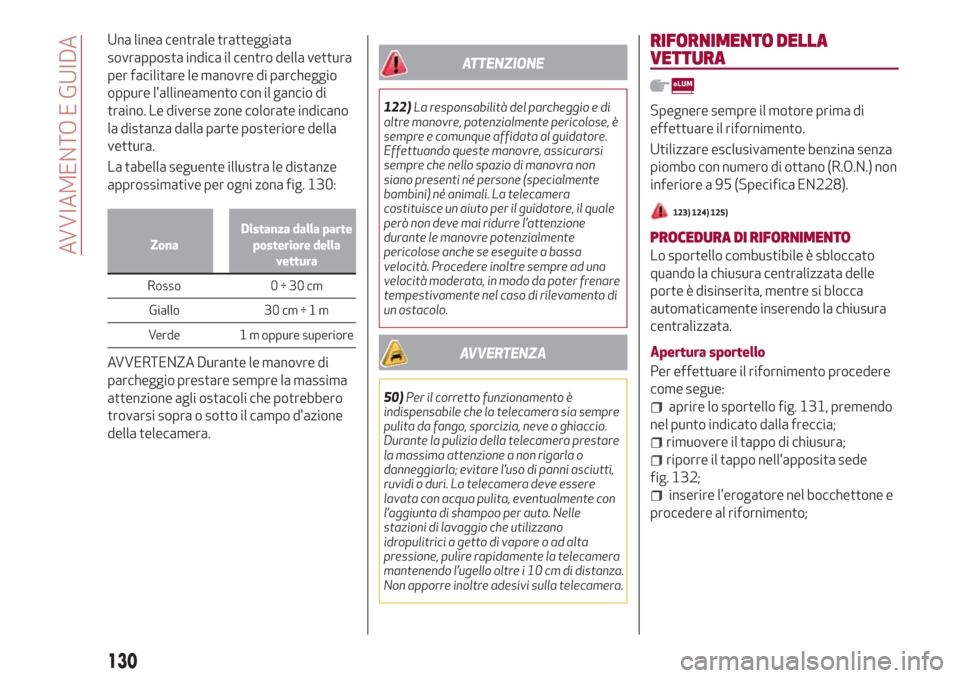

Una linea centrale tratteggiata
sovrapposta indica il centro della vettura
per facilitare le manovre di parcheggio
oppure l'allineamento con il gancio di
traino. Le diverse zone colorate indicano
la distanza dalla parte posteriore della
vettura.
La tabella seguente illustra le distanze
approssimative per ogni zona fig. 130:
ZonaDistanza dalla parte
posteriore della
vettura
Rosso 0 ÷ 30 cm
Giallo 30 cm÷1m
Verde 1 m oppure superiore
AVVERTENZA Durante le manovre di
parcheggio prestare sempre la massima
attenzione agli ostacoli che potrebbero
trovarsi sopra o sotto il campo d'azione
della telecamera.
ATTENZIONE
122)La responsabilità del parcheggio e di
altre manovre, potenzialmente pericolose, è
sempre e comunque affidata al guidatore.
Effettuando queste manovre, assicurarsi
sempre che nello spazio di manovra non
siano presenti né persone (specialmente
bambini) né animali. La telecamera
costituisce un aiuto per il guidatore, il quale
però non deve mai ridurre l’attenzione
durante le manovre potenzialmente
pericolose anche se eseguite a bassa
velocità. Procedere inoltre sempre ad una
velocità moderata, in modo da poter frenare
tempestivamente nel caso di rilevamento di
un ostacolo.
AVVERTENZA
50)Per il corretto funzionamento è
indispensabile che la telecamera sia sempre
pulita da fango, sporcizia, neve o ghiaccio.
Durante la pulizia della telecamera prestare
la massima attenzione a non rigarla o
danneggiarla; evitare l’uso di panni asciutti,
ruvidi o duri. La telecamera deve essere
lavata con acqua pulita, eventualmente con
l’aggiunta di shampoo per auto. Nelle
stazioni di lavaggio che utilizzano
idropulitrici a getto di vapore o ad alta
pressione, pulire rapidamente la telecamera
mantenendo l’ugello oltre i 10 cm di distanza.
Non apporre inoltre adesivi sulla telecamera.
RIFORNIMENTO DELLA
VETTURA
Spegnere sempre il motore prima di
effettuare il rifornimento.
Utilizzare esclusivamente benzina senza
piombo con numero di ottano (R.O.N.) non
inferiore a 95 (Specifica EN228).
123) 124) 125)
PROCEDURA DI RIFORNIMENTO
Lo sportello combustibile è sbloccato
quando la chiusura centralizzata delle
porte è disinserita, mentre si blocca
automaticamente inserendo la chiusura
centralizzata.
Apertura sportello
Per effettuare il rifornimento procedere
come segue:

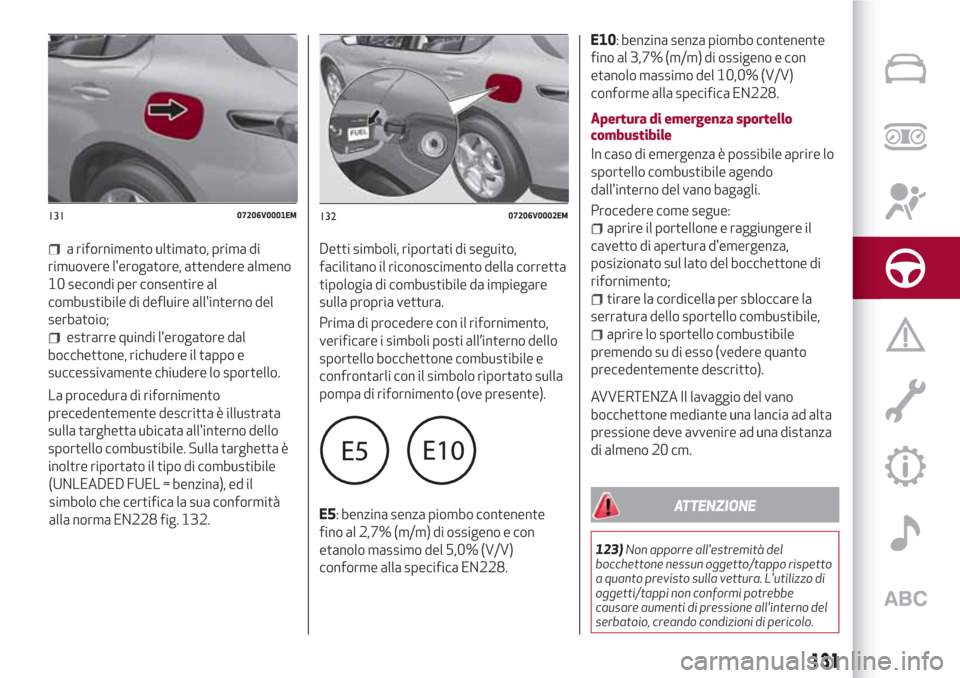

aprire lo sportello fig. 131, premendo
nel punto indicato dalla freccia;
rimuovere il tappo di chiusura;
riporre il tappo nell'apposita sede
fig. 132;
inserire l'erogatore nel bocchettone e
procedere al rifornimento;
130
AVVIAMENTO E GUIDA

a rifornimento ultimato, prima di
rimuovere l'erogatore, attendere almeno
10 secondi per consentire al
combustibile di defluire all'interno del
serbatoio;
estrarre quindi l'erogatore dal
bocchettone, richudere il tappo e
successivamente chiudere lo sportello.
La procedura di rifornimento
precedentemente descritta è illustrata
sulla targhetta ubicata all'interno dello
sportello combustibile. Sulla targhetta è
inoltre riportato il tipo di combustibile
(UNLEADED FUEL = benzina), ed il
simbolo che certifica la sua conformità
alla norma EN228 fig. 132.Detti simboli, riportati di seguito,
facilitano il riconoscimento della corretta
tipologia di combustibile da impiegare
sulla propria vettura.
Prima di procedere con il rifornimento,
verificare i simboli posti all’interno dello
sportello bocchettone combustibile e
confrontarli con il simbolo riportato sulla
pompa di rifornimento (ove presente).
E5: benzina senza piombo contenente
fino al 2,7% (m/m) di ossigeno e con
etanolo massimo del 5,0% (V/V)
conforme alla specifica EN228.E10: benzina senza piombo contenente
fino al 3,7% (m/m) di ossigeno e con
etanolo massimo del 10,0% (V/V)
conforme alla specifica EN228.
Apertura di emergenza sportello
combustibile
In caso di emergenza è possibile aprire lo
sportello combustibile agendo
dall'interno del vano bagagli.
Procedere come segue:
aprire il portellone e raggiungere il
cavetto di apertura d'emergenza,
posizionato sul lato del bocchettone di
rifornimento;
tirare la cordicella per sbloccare la
serratura dello sportello combustibile,
aprire lo sportello combustibile
premendo su di esso (vedere quanto
precedentemente descritto).
AVVERTENZA Il lavaggio del vano
bocchettone mediante una lancia ad alta
pressione deve avvenire ad una distanza
di almeno 20 cm.
ATTENZIONE
123)Non apporre all'estremità del
bocchettone nessun oggetto/tappo rispetto
a quanto previsto sulla vettura. L'utilizzo di
oggetti/tappi non conformi potrebbe
causare aumenti di pressione all'interno del
serbatoio, creando condizioni di pericolo.
13107206V0001EM13207206V0002EM
131

124)Non avvicinarsi al bocchettone del
serbatoio con fiamme libere o sigarette
accese: pericolo d'incendio. Evitare anche di
avvicinarsi troppo al bocchettone con il viso,
per non inalare vapori nocivi.
125)Non utilizzare il telefono cellulare in
prossimità della pompa di rifornimento

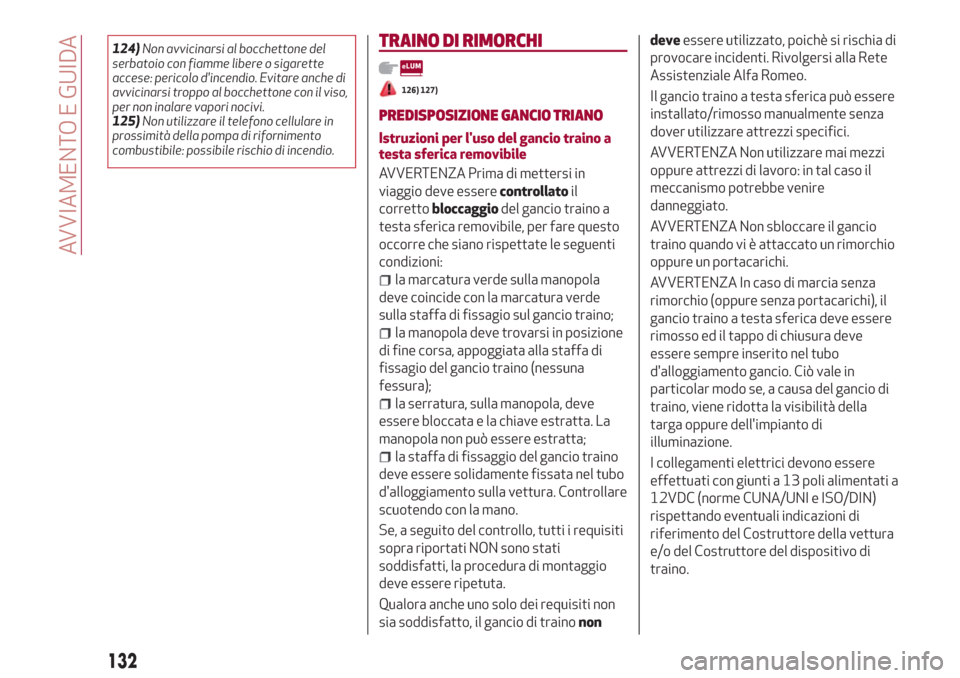

combustibile: possibile rischio di incendio.TRAINO DI RIMORCHI
126) 127)
PREDISPOSIZIONE GANCIO TRIANO
Istruzioni per l'uso del gancio traino a
testa sferica removibile
AVVERTENZA Prima di mettersi in
viaggio deve esserecontrollatoil
correttobloccaggiodel gancio traino a
testa sferica removibile, per fare questo
occorre che siano rispettate le seguenti
condizioni:
la marcatura verde sulla manopola
deve coincide con la marcatura verde
sulla staffa di fissagio sul gancio traino;
la manopola deve trovarsi in posizione
di fine corsa, appoggiata alla staffa di
fissagio del gancio traino (nessuna
fessura);
la serratura, sulla manopola, deve
essere bloccata e la chiave estratta. La
manopola non può essere estratta;
la staffa di fissaggio del gancio traino
deve essere solidamente fissata nel tubo
d'alloggiamento sulla vettura. Controllare
scuotendo con la mano.
Se, a seguito del controllo, tutti i requisiti
sopra riportati NON sono stati
soddisfatti, la procedura di montaggio
deve essere ripetuta.
Qualora anche uno solo dei requisiti non
sia soddisfatto, il gancio di trainonondeveessere utilizzato, poichè si rischia di
provocare incidenti. Rivolgersi alla Rete
Assistenziale Alfa Romeo.
Il gancio traino a testa sferica può essere
installato/rimosso manualmente senza
dover utilizzare attrezzi specifici.
AVVERTENZA Non utilizzare mai mezzi
oppure attrezzi di lavoro: in tal caso il
meccanismo potrebbe venire
danneggiato.
AVVERTENZA Non sbloccare il gancio
traino quando vi è attaccato un rimorchio
oppure un portacarichi.
AVVERTENZA In caso di marcia senza
rimorchio (oppure senza portacarichi), il
gancio traino a testa sferica deve essere
rimosso ed il tappo di chiusura deve
essere sempre inserito nel tubo
d'alloggiamento gancio. Ciò vale in
particolar modo se, a causa del gancio di
traino, viene ridotta la visibilità della
targa oppure dell'impianto di
illuminazione.
I collegamenti elettrici devono essere
effettuati con giunti a 13 poli alimentati a
12VDC (norme CUNA/UNI e ISO/DIN)
rispettando eventuali indicazioni di
riferimento del Costruttore della vettura
e/o del Costruttore del dispositivo di
traino.
132
AVVIAMENTO E GUIDA

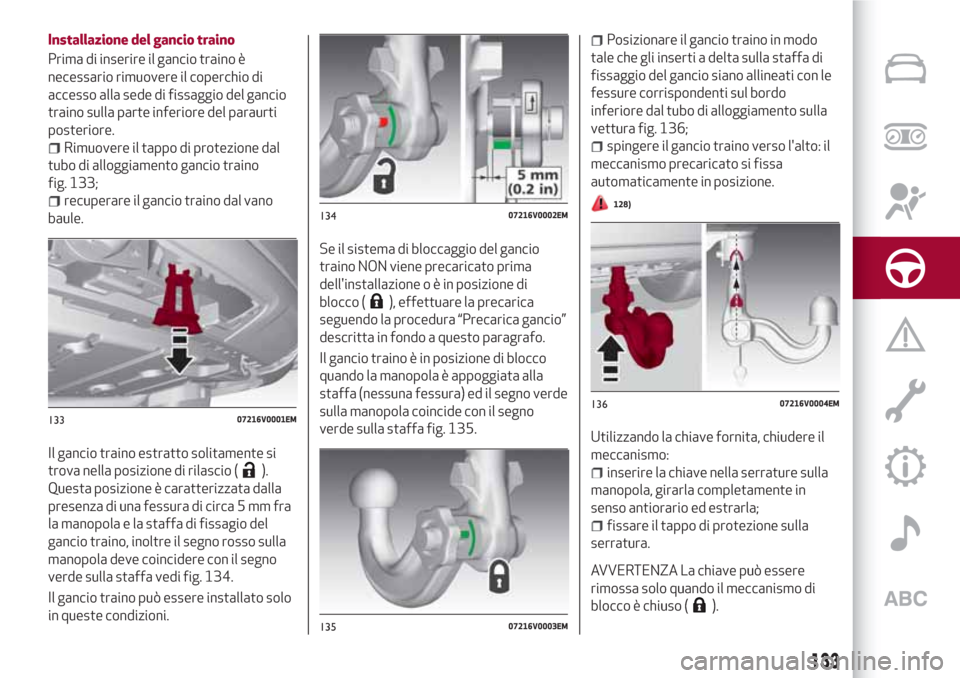

Installazione del gancio traino
Prima di inserire il gancio traino è
necessario rimuovere il coperchio di
accesso alla sede di fissaggio del gancio
traino sulla parte inferiore del paraurti
posteriore.
Rimuovere il tappo di protezione dal
tubo di alloggiamento gancio traino
fig. 133;
recuperare il gancio traino dal vano
baule.
Il gancio traino estratto solitamente si
trova nella posizione di rilascio (
).
Questa posizione è caratterizzata dalla
presenza di una fessura di circa 5 mm fra
la manopola e la staffa di fissagio del
gancio traino, inoltre il segno rosso sulla
manopola deve coincidere con il segno
verde sulla staffa vedi fig. 134.
Il gancio traino può essere installato solo
in queste condizioni.Se il sistema di bloccaggio del gancio
traino NON viene precaricato prima
dell'installazioneoèinposizione di
blocco (
), effettuare la precarica
seguendo la procedura “Precarica gancio”
descritta in fondo a questo paragrafo.
Il gancio traino è in posizione di blocco
quando la manopola è appoggiata alla
staffa (nessuna fessura) ed il segno verde
sulla manopola coincide con il segno
verde sulla staffa fig. 135.
Posizionare il gancio traino in modo
tale che gli inserti a delta sulla staffa di
fissaggio del gancio siano allineati con le
fessure corrispondenti sul bordo
inferiore dal tubo di alloggiamento sulla
vettura fig. 136;
spingere il gancio traino verso l'alto: il
meccanismo precaricato si fissa
automaticamente in posizione.
128)
Utilizzando la chiave fornita, chiudere il
meccanismo:
inserire la chiave nella serrature sulla
manopola, girarla completamente in
senso antiorario ed estrarla;
fissare il tappo di protezione sulla
serratura.
AVVERTENZA La chiave può essere
rimossa solo quando il meccanismo di
blocco è chiuso (
).
13307216V0001EM
13407216V0002EM
13507216V0003EM
13607216V0004EM
133

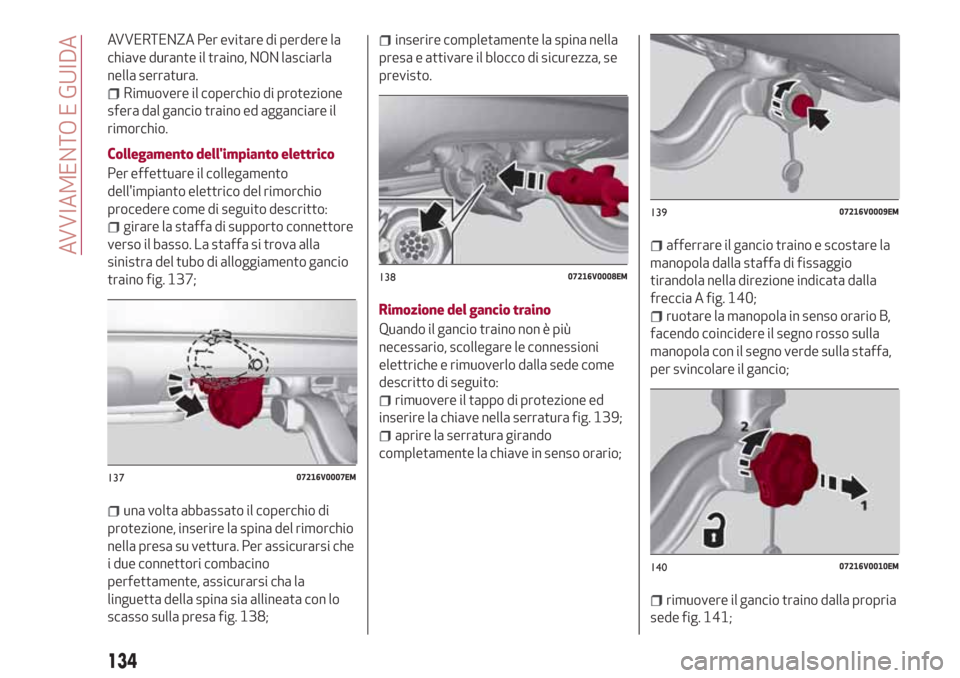

AVVERTENZA Per evitare di perdere la
chiave durante il traino, NON lasciarla
nella serratura.
Rimuovere il coperchio di protezione
sfera dal gancio traino ed agganciare il
rimorchio.
Collegamento dell'impianto elettrico
Per effettuare il collegamento
dell'impianto elettrico del rimorchio
procedere come di seguito descritto:
girare la staffa di supporto connettore
verso il basso. La staffa si trova alla
sinistra del tubo di alloggiamento gancio
traino fig. 137;
una volta abbassato il coperchio di
protezione, inserire la spina del rimorchio
nella presa su vettura. Per assicurarsi che
i due connettori combacino
perfettamente, assicurarsi cha la
linguetta della spina sia allineata con lo
scasso sulla presa fig. 138;
inserire completamente la spina nella
presa e attivare il blocco di sicurezza, se
previsto.
Rimozione del gancio traino
Quando il gancio traino non è più
necessario, scollegare le connessioni
elettriche e rimuoverlo dalla sede come
descritto di seguito:
rimuovere il tappo di protezione ed
inserire la chiave nella serratura fig. 139;
aprire la serratura girando
completamente la chiave in senso orario;
afferrare il gancio traino e scostare la
manopola dalla staffa di fissaggio
tirandola nella direzione indicata dalla
freccia A fig. 140;
ruotare la manopola in senso orario B,
facendo coincidere il segno rosso sulla
manopola con il segno verde sulla staffa,
per svincolare il gancio;
rimuovere il gancio traino dalla propria
sede fig. 141;
13707216V0007EM
13807216V0008EM
13907216V0009EM
14007216V0010EM
134
AVVIAMENTO E GUIDA
