Page 137 of 224

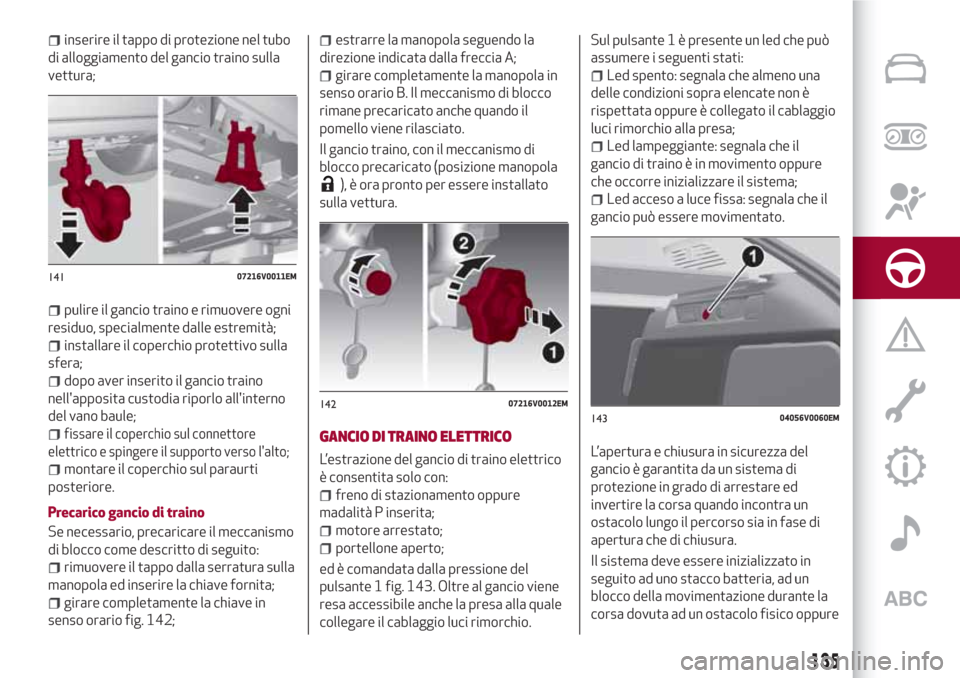

inserire il tappo di protezione nel tubo
di alloggiamento del gancio traino sulla
vettura;
pulire il gancio traino e rimuovere ogni
residuo, specialmente dalle estremità;
installare il coperchio protettivo sulla
sfera;
dopo aver inserito il gancio traino
nell'apposita custodia riporlo all'interno
del vano baule;
fissare il coperchio sul connettore
elettrico e spingere il supporto verso l'alto;
montare il coperchio sul paraurti
posteriore.
Precarico gancio di traino
Se necessario, precaricare il meccanismo
di blocco come descritto di seguito:
rimuovere il tappo dalla serratura sulla
manopola ed inserire la chiave fornita;
girare completamente la chiave in
senso orario fig. 142;
estrarre la manopola seguendo la
direzione indicata dalla freccia A;
girare completamente la manopola in
senso orario B. Il meccanismo di blocco
rimane precaricato anche quando il
pomello viene rilasciato.
Il gancio traino, con il meccanismo di
blocco precaricato (posizione manopola
), è ora pronto per essere installato
sulla vettura.
GANCIO DI TRAINO ELETTRICO
L’estrazione del gancio di traino elettrico
è consentita solo con:
freno di stazionamento oppure
madalità P inserita;
motore arrestato;
portellone aperto;
ed è comandata dalla pressione del
pulsante 1 fig. 143. Oltre al gancio viene
resa accessibile anche la presa alla quale
collegare il cablaggio luci rimorchio.Sul pulsante 1 è presente un led che può
assumere i seguenti stati:
Led spento: segnala che almeno una
delle condizioni sopra elencate non è
rispettata oppure è collegato il cablaggio
luci rimorchio alla presa;
Led lampeggiante: segnala che il
gancio di traino è in movimento oppure
che occorre inizializzare il sistema;
Led acceso a luce fissa: segnala che il
gancio può essere movimentato.
L’apertura e chiusura in sicurezza del
gancio è garantita da un sistema di
protezione in grado di arrestare ed
invertire la corsa quando incontra un
ostacolo lungo il percorso sia in fase di
apertura che di chiusura.
Il sistema deve essere inizializzato in
seguito ad uno stacco batteria, ad un
blocco della movimentazione durante la
corsa dovuta ad un ostacolo fisico oppure
14107216V0011EM
14207216V0012EM14304056V0060EM
135
Page 138 of 224

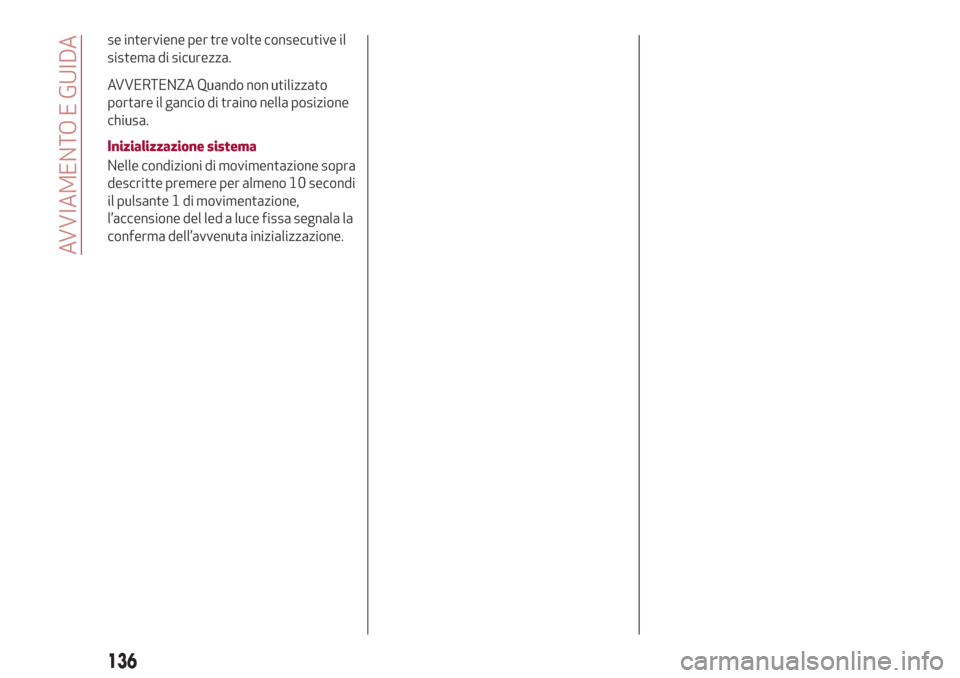

se interviene per tre volte consecutive il
sistema di sicurezza.
AVVERTENZA Quando non utilizzato
portare il gancio di traino nella posizione
chiusa.
Inizializzazione sistema
Nelle condizioni di movimentazione sopra
descritte premere per almeno 10 secondi
il pulsante 1 di movimentazione,
l’accensione del led a luce fissa segnala la
conferma dell’avvenuta inizializzazione.
136
AVVIAMENTO E GUIDA
Page 139 of 224

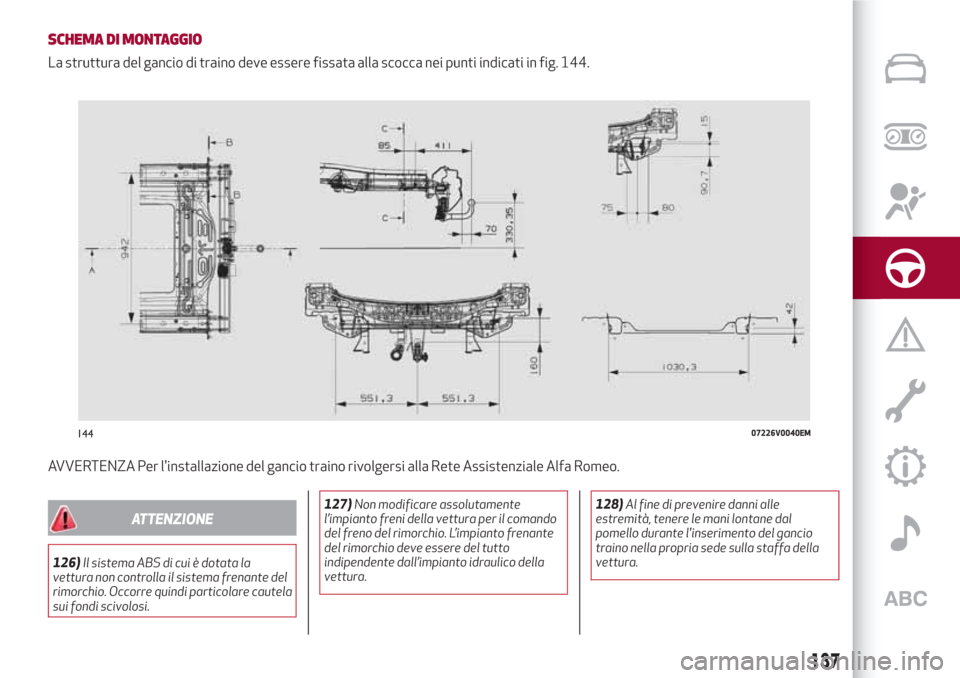

SCHEMA DI MONTAGGIO
La struttura del gancio di traino deve essere fissata alla scocca nei punti indicati in fig. 144.
AVVERTENZA Per l'installazione del gancio traino rivolgersi alla Rete Assistenziale Alfa Romeo.
ATTENZIONE
126)Il sistema ABS di cui è dotata la
vettura non controlla il sistema frenante del
rimorchio. Occorre quindi particolare cautela
sui fondi scivolosi.127)Non modificare assolutamente
l’impianto freni della vettura per il comando
del freno del rimorchio. L’impianto frenante
del rimorchio deve essere del tutto
indipendente dall’impianto idraulico della
vettura.128)Al fine di prevenire danni alle
estremità, tenere le mani lontane dal
pomello durante l'inserimento del gancio
traino nella propria sede sulla staffa della
vettura.
14407226V0040EM
137
Page 140 of 224
138
Pagina intenzionalmente lasciata bianca
Page 141 of 224

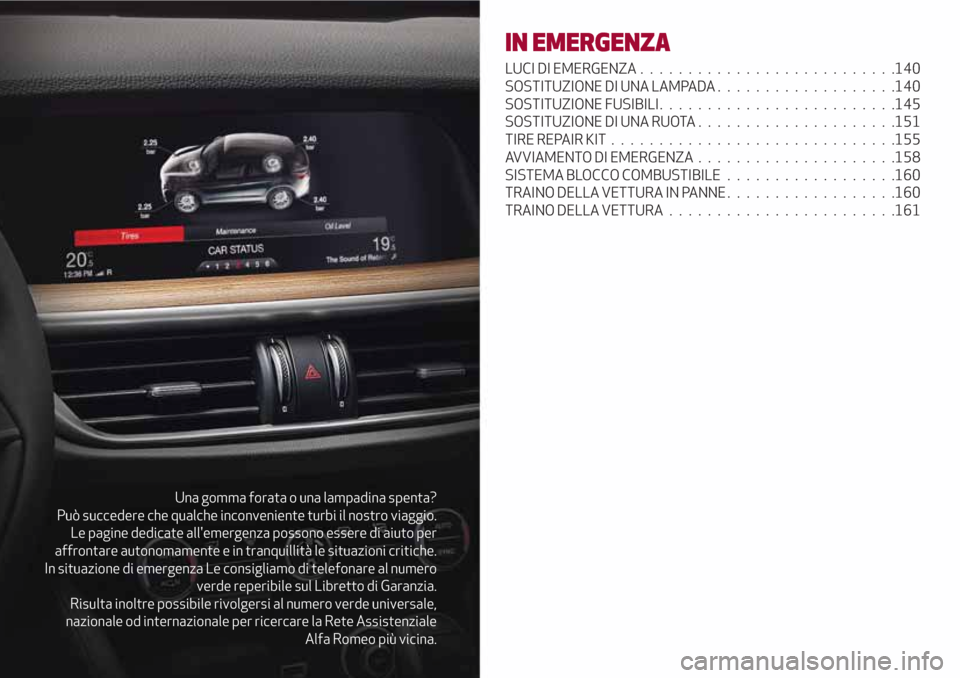

Una gomma forata o una lampadina spenta?
Può succedere che qualche inconveniente turbi il nostro viaggio.
Le pagine dedicate all'emergenza possono essere di aiuto per
affrontare autonomamente e in tranquillità le situazioni critiche.
In situazione di emergenza Le consigliamo di telefonare al numero
verde reperibile sul Libretto di Garanzia.
Risulta inoltre possibile rivolgersi al numero verde universale,
nazionale od internazionale per ricercare la Rete Assistenziale
Alfa Romeo più vicina.
IN EMERGENZA
LUCI DI EMERGENZA...........................140
SOSTITUZIONE DI UNA LAMPADA...................140
SOSTITUZIONE FUSIBILI.........................145
SOSTITUZIONE DI UNA RUOTA.....................151
TIRE REPAIR KIT . .............................155
AVVIAMENTO DI EMERGENZA.....................158
SISTEMA BLOCCO COMBUSTIBILE..................160
TRAINO DELLA VETTURA IN PANNE..................160
TRAINO DELLA VETTURA........................161
Page 142 of 224

LUCI DI EMERGENZA
COMANDO
51)
Premere il pulsante fig. 145 per
accendere/spegnere le luci di emergenza.
Con luci di emergenza inserite si ha il
lampeggio delle spie
e.
Qualora sia necessario allontanarsi dalla
vettura alla ricerca di assistenza, le luci di
emergenza continueranno a lampeggiare
anche se il dispositivo di accensione
viene portato in posizione STOP.
AVVERTENZA L’uso delle luci di
emergenza è regolamentato dal codice
stradale del Paese in cui vi trovate:
osservatene le prescrizioni.
Frenata di emergenza
In caso di frenata d'emergenza, e in base
alla modalità in cui si trova il selettore
“Alfa DNA™”, si accendono
automaticamente le luci di emergenza e
sul quadro strumenti si illuminano le spie
e.
Con il selettore “Alfa DNA™” in posizione
“n” e “a” la soglia di intervento delle luci di
emergenza è maggiore; mentre in
posizione “d” la sensibiltà di intervento è
minore rispetto alle modalità “n” e “a”.
Le luci si spengono automaticamente nel
momento in cui la frenata non ha più
carattere d'emergenza.
AVVERTENZA
51)Un uso prolungato delle luci di
emergenza può scaricare la batteria.
SOSTITUZIONE DI UNA
LAMPADA
129) 130) 131)
52)
INDICAZIONI GENERALIPrima di sostituire una lampada
verificare che i relativi contatti non siano
ossidati;
sostituire le lampade bruciate con
altre dello stesso tipo e potenza;
dopo aver sostituito una lampada dei
fari, verificarne sempre il corretto
orientamento;
quando una lampada non funziona,
prima di sostituirla, verificare che il
relativo fusibile sia integro: per
l’ubicazione dei fusibili fare riferimento al
paragrafo “Sostituzione fusibili” in
questo capitolo.
AVVERTENZA In alcune particolari
condizioni climatiche, quali bassa
temperatura, umidità oppure
successivamente ad un lavaggio, si
potrebbe formare un leggero strato di
condensa sulle superfici interne dei fari
anteriori e posteriori. Tale fenomeno
scompare successivamente
all'accensione degli stessi.
14508016V0001EM
140
IN EMERGENZA
Page 143 of 224
TIPI DI LAMPADE
Sulla vettura sono installate le seguenti lampade
Lampade tutto vetro (tipo A): sono inserite a pressione. Per estrarle
occorre tirare.
Lampade a baionetta (tipo B): per estrarle dal relativo portalampada
premere sul bulbo, ruotarlo in senso antiorario, quindi estrarlo.
Lampade cilindriche (tipo C): per estrarle, svincolarle dai relativi
contatti.
Lampade alogene (tipo D): per rimuovere la lampada ruotare il
connettore di lato ed estrarlo.
Lampade alogene (tipo E): per rimuovere la lampada ruotarla in senso
antiorario.
Lampade a scarica di gas Xenon (tipo F): per rimuovere la lampada
rivolgersi alla Rete Assistenziale Alfa Romeo.
141
Page 144 of 224
Lampade Tipo Potenza Riferimento figura
Abbaglianti, posizione anteriore/Luci diurne (DRL)(*)H15 55/15W D
Anabbaglianti
(*)H7 55W D
Indicatori di direzione anteriori
(*)PY24W 24W B
Fendinebbia
(*)H11 55W E
Abbaglianti/Anabbglianti (a scarica di gas Xenon) D3S 35W F
Plafoniera su aletta parasole 1.5CP 2.1W C
Plafoniera cassetto portaoggetti W5W 4W A
Plafoniera vano bagagli W5W 5W A
Luce pozzanghera (sotto pannello porta) W5W 5W A
(*) Solo per proiettore versione base con lampade abbaglianti/anabbaglianti alogene
142
