2017 Alfa Romeo Stelvio Manuale del proprietario (in Italian)

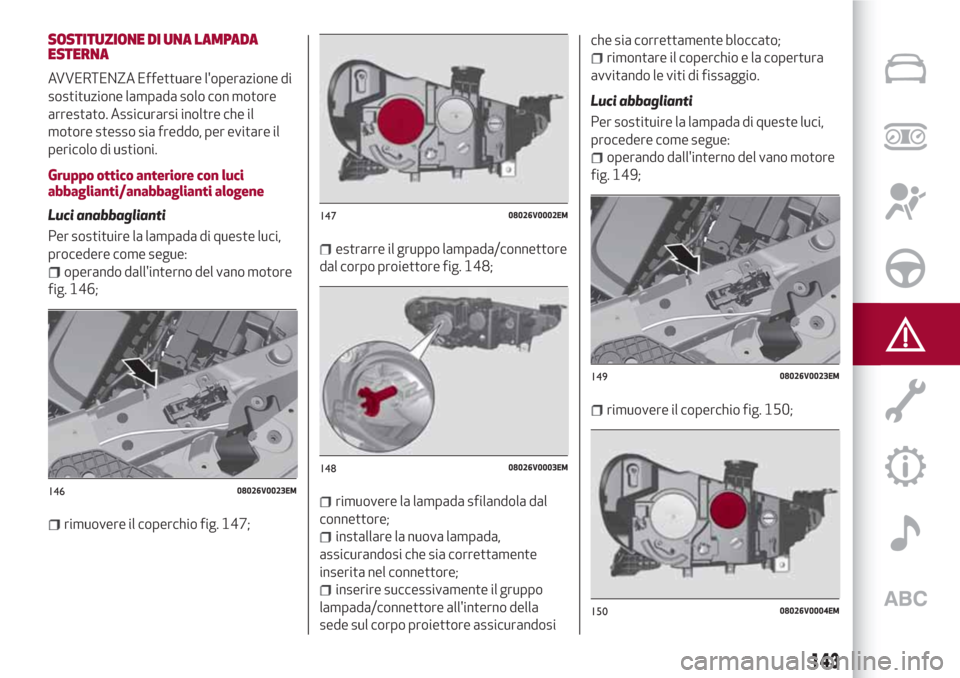

SOSTITUZIONE DI UNA LAMPADA
ESTERNA
AVVERTENZA Effettuare l'operazione di
sostituzione lampada solo con motore
arrestato. Assicurarsi inoltre che il
motore stesso sia freddo, per evitare il
pericolo di ustioni.
Gruppo ottico anteriore con luci
abbaglianti/anabbaglianti alogene
Luci anabbaglianti
Per sostituire la lampada di queste luci,
procedere come segue:
operando dall'interno del vano motore
fig. 146;
rimuovere il coperchio fig. 147;
estrarre il gruppo lampada/connettore
dal corpo proiettore fig. 148;
rimuovere la lampada sfilandola dal
connettore;
installare la nuova lampada,
assicurandosi che sia correttamente
inserita nel connettore;
inserire successivamente il gruppo
lampada/connettore all'interno della
sede sul corpo proiettore assicurandosiche sia correttamente bloccato;
rimontare il coperchio e la copertura
avvitando le viti di fissaggio.
Luci abbaglianti
Per sostituire la lampada di queste luci,
procedere come segue:
operando dall'interno del vano motore
fig. 149;
rimuovere il coperchio fig. 150;
14608026V0023EM
14708026V0002EM
14808026V0003EM
14908026V0023EM
15008026V0004EM
143

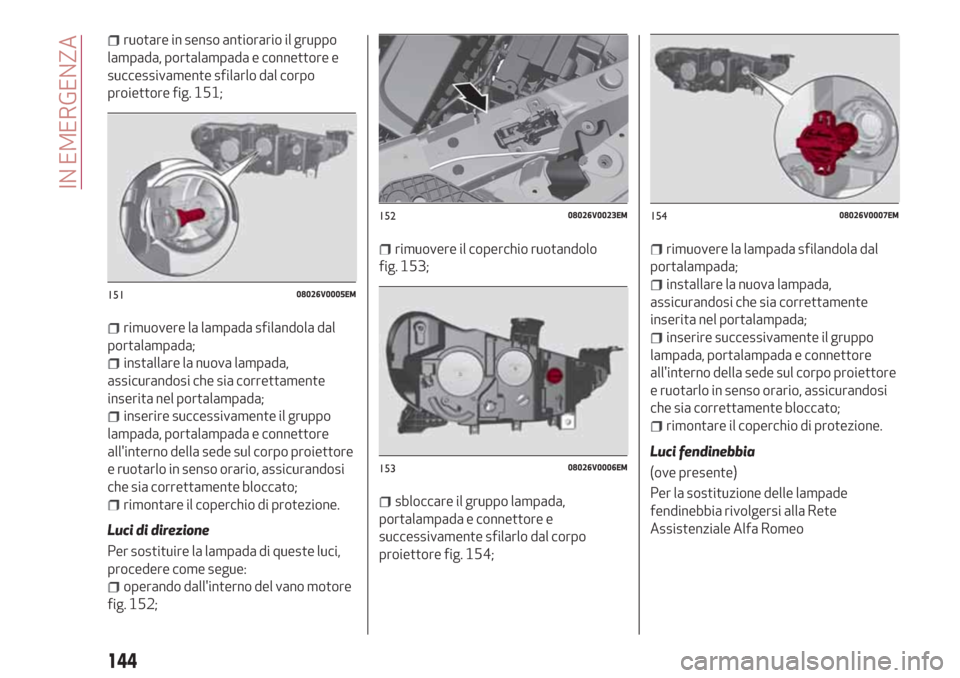

ruotare in senso antiorario il gruppo
lampada, portalampada e connettore e
successivamente sfilarlo dal corpo
proiettore fig. 151;
rimuovere la lampada sfilandola dal
portalampada;
installare la nuova lampada,
assicurandosi che sia correttamente
inserita nel portalampada;
inserire successivamente il gruppo
lampada, portalampada e connettore
all'interno della sede sul corpo proiettore
e ruotarlo in senso orario, assicurandosi
che sia correttamente bloccato;
rimontare il coperchio di protezione.
Luci di direzione
Per sostituire la lampada di queste luci,
procedere come segue:
operando dall'interno del vano motore
fig. 152;
rimuovere il coperchio ruotandolo
fig. 153;
sbloccare il gruppo lampada,
portalampada e connettore e
successivamente sfilarlo dal corpo
proiettore fig. 154;
rimuovere la lampada sfilandola dal
portalampada;
installare la nuova lampada,
assicurandosi che sia correttamente
inserita nel portalampada;
inserire successivamente il gruppo
lampada, portalampada e connettore
all'interno della sede sul corpo proiettore
e ruotarlo in senso orario, assicurandosi
che sia correttamente bloccato;
rimontare il coperchio di protezione.
Luci fendinebbia
(ove presente)
Per la sostituzione delle lampade
fendinebbia rivolgersi alla Rete
Assistenziale Alfa Romeo
15108026V0005EM
15208026V0023EM
15308026V0006EM
15408026V0007EM
144
IN EMERGENZA

Gruppo ottico anteriore con luci
abbaglianti/anabbaglianti a scarica di
gas Xenon
Per la sostituzione delle lampade
abbaglianti/anabbaglianti rivolgersi alla
Rete Assistenziale Alfa Romeo
ATTENZIONE
129)Prima di procedere con la sostituzione
della lampada attendere che i condotti di
scarico si raffreddino: PERICOLO DI
USTIONI!
130)Modifiche o riparazioni dell'impianto
elettrico eseguite in modo non corretto e
senza tenere conto delle caratteristiche
tecniche dell'impianto, possono causare
anomalie di funzionamento con rischi di
incendio.
131)Le lampade alogene contengono gas in
pressione, in caso di rottura è possibile la
proiezione di frammenti di vetro.
AVVERTENZA
52)Le lampade alogene devono essere
maneggiate toccando esclusivamente la
parte metallica. Se il bulbo trasparente viene
a contatto con le dita, riduce l'intensità della
luce emessa e si può anche pregiudicare la
durata della lampada. In caso di contatto
accidentale, strofinare il bulbo con un panno
inumidito di alcool e lasciare asciugare.

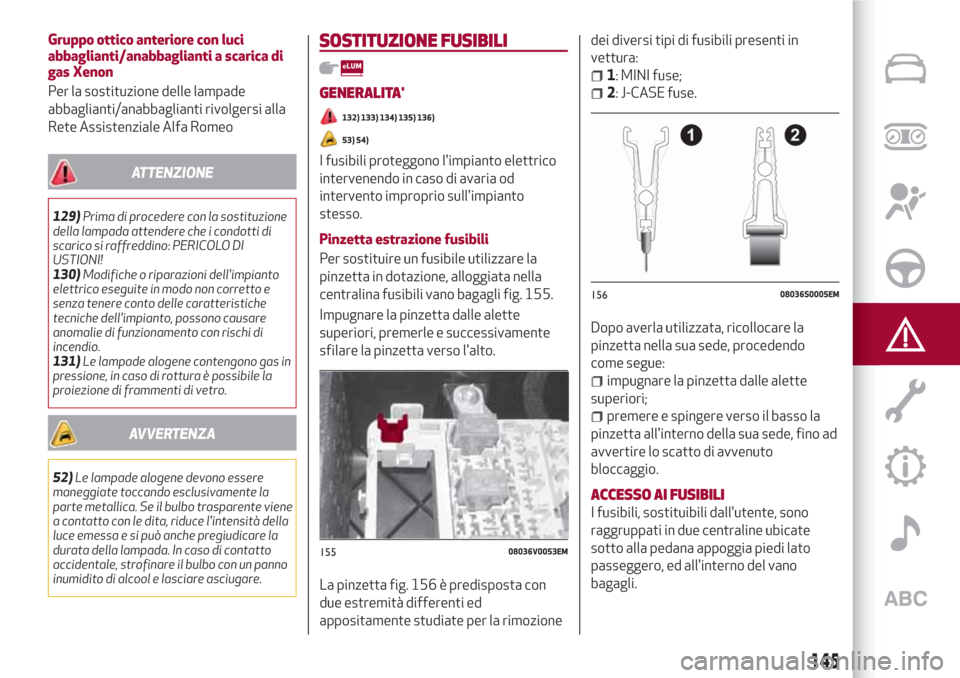

SOSTITUZIONE FUSIBILI
GENERALITA'
132) 133) 134) 135) 136)
53) 54)
I fusibili proteggono l'impianto elettrico
intervenendo in caso di avaria od
intervento improprio sull'impianto
stesso.
Pinzetta estrazione fusibili
Per sostituire un fusibile utilizzare la
pinzetta in dotazione, alloggiata nella
centralina fusibili vano bagagli fig. 155.
Impugnare la pinzetta dalle alette
superiori, premerle e successivamente
sfilare la pinzetta verso l'alto.
La pinzetta fig. 156 è predisposta con
due estremità differenti ed
appositamente studiate per la rimozionedei diversi tipi di fusibili presenti in
vettura:
1: MINI fuse;
2: J-CASE fuse.
Dopo averla utilizzata, ricollocare la
pinzetta nella sua sede, procedendo
come segue:
impugnare la pinzetta dalle alette
superiori;
premere e spingere verso il basso la
pinzetta all'interno della sua sede, fino ad
avvertire lo scatto di avvenuto
bloccaggio.
ACCESSO AI FUSIBILI
I fusibili, sostituibili dall'utente, sono
raggruppati in due centraline ubicate
sotto alla pedana appoggia piedi lato
passeggero, ed all'interno del vano
bagagli.
15508036V0053EM
15608036S0005EM
145

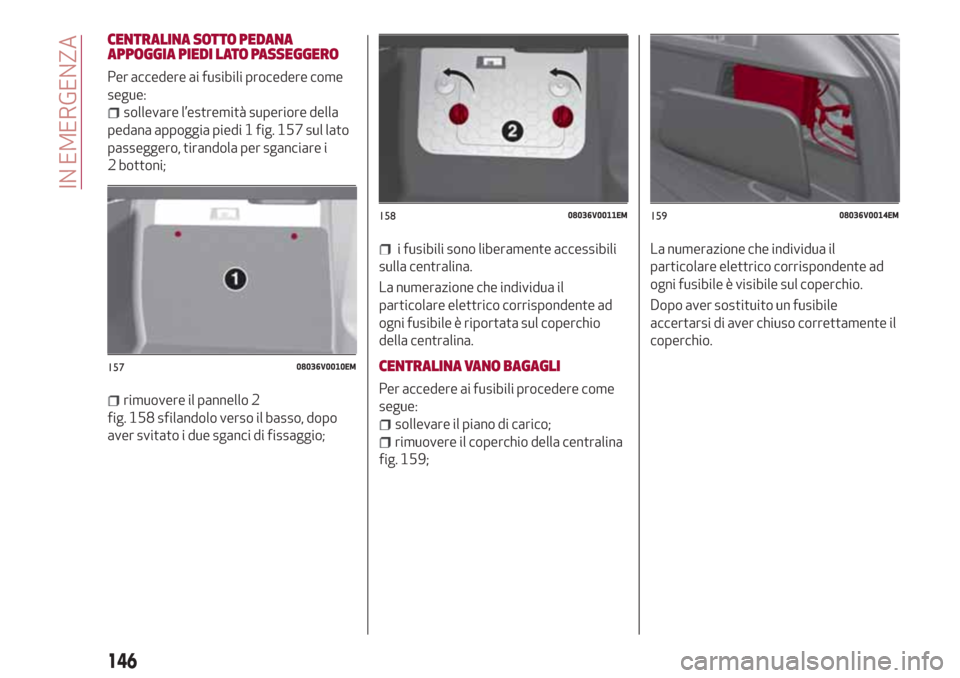

CENTRALINA SOTTO PEDANA
APPOGGIA PIEDI LATO PASSEGGERO
Per accedere ai fusibili procedere come
segue:
sollevare l’estremità superiore della
pedana appoggia piedi 1 fig. 157 sul lato
passeggero, tirandola per sganciare i
2 bottoni;
rimuovere il pannello 2
fig. 158 sfilandolo verso il basso, dopo
aver svitato i due sganci di fissaggio;
i fusibili sono liberamente accessibili
sulla centralina.
La numerazione che individua il
particolare elettrico corrispondente ad
ogni fusibile è riportata sul coperchio
della centralina.
CENTRALINA VANO BAGAGLI
Per accedere ai fusibili procedere come
segue:
sollevare il piano di carico;
rimuovere il coperchio della centralina
fig. 159;La numerazione che individua il
particolare elettrico corrispondente ad
ogni fusibile è visibile sul coperchio.
Dopo aver sostituito un fusibile
accertarsi di aver chiuso correttamente il
coperchio.
15708036V0010EM
15808036V0011EM15908036V0014EM
146
IN EMERGENZA

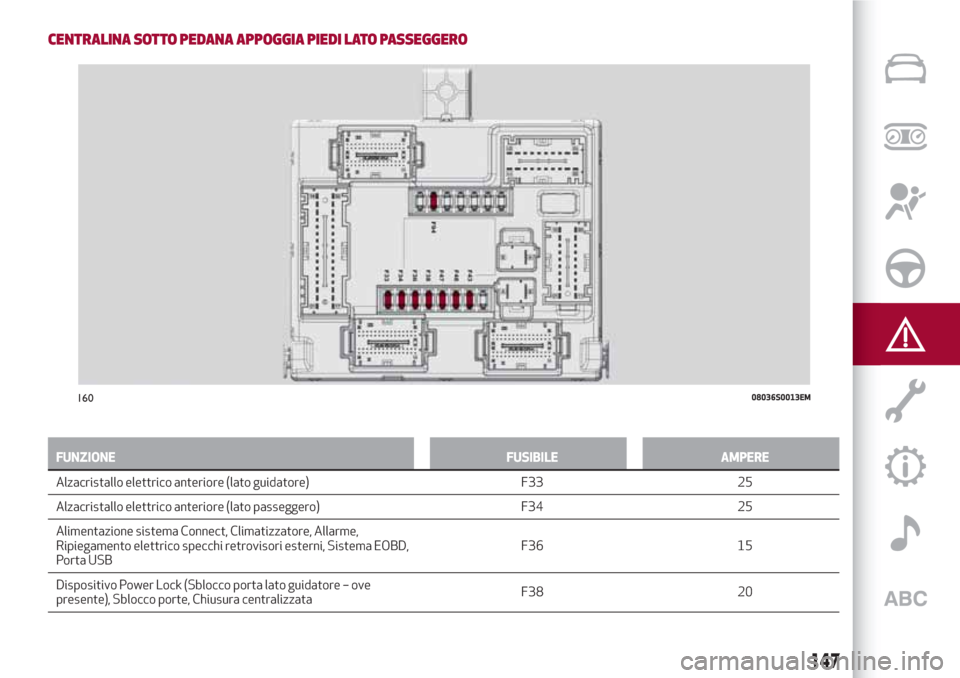

CENTRALINA SOTTO PEDANA APPOGGIA PIEDI LATO PASSEGGERO
FUNZIONE FUSIBILE AMPERE
Alzacristallo elettrico anteriore (lato guidatore) F33 25
Alzacristallo elettrico anteriore (lato passeggero) F34 25
Alimentazione sistema Connect, Climatizzatore, Allarme,
Ripiegamento
elettrico specchi retrovisori esterni, Sistema EOBD,
Porta USBF36 15
Dispositivo Power Lock (Sblocco porta lato guidatore – ove
presente), Sblocco porte, Chiusura centralizzataF38 20
16008036S0013EM
147

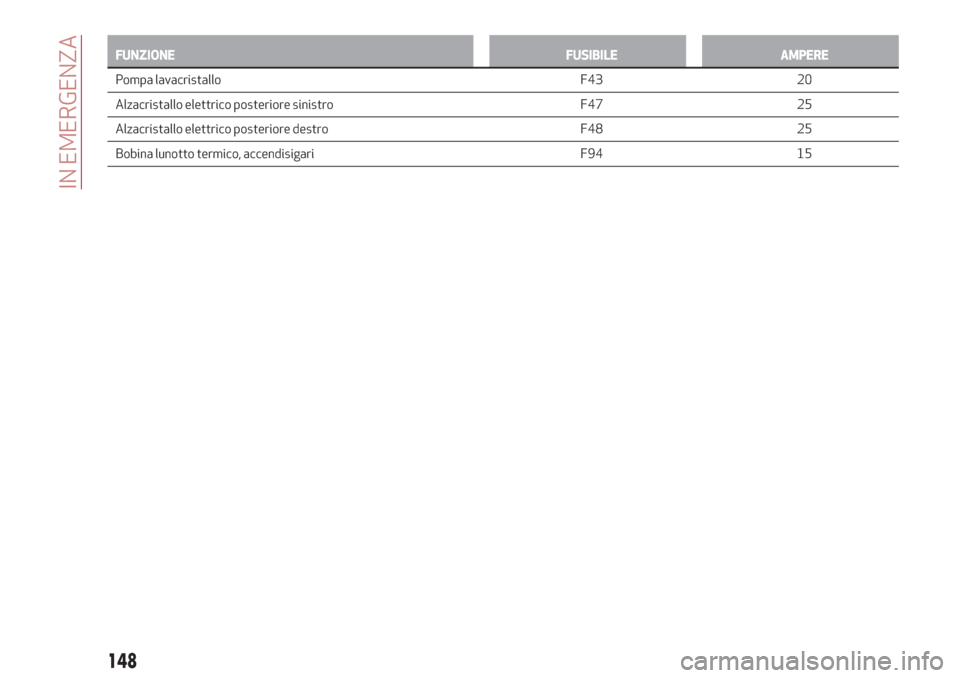

FUNZIONE FUSIBILE AMPERE
Pompa lavacristallo F43 20
Alzacristallo elettrico posteriore sinistro F47 25
Alzacristallo elettrico posteriore destro F48 25
Bobina lunotto termico,
accendisigari F94 15
148
IN EMERGENZA

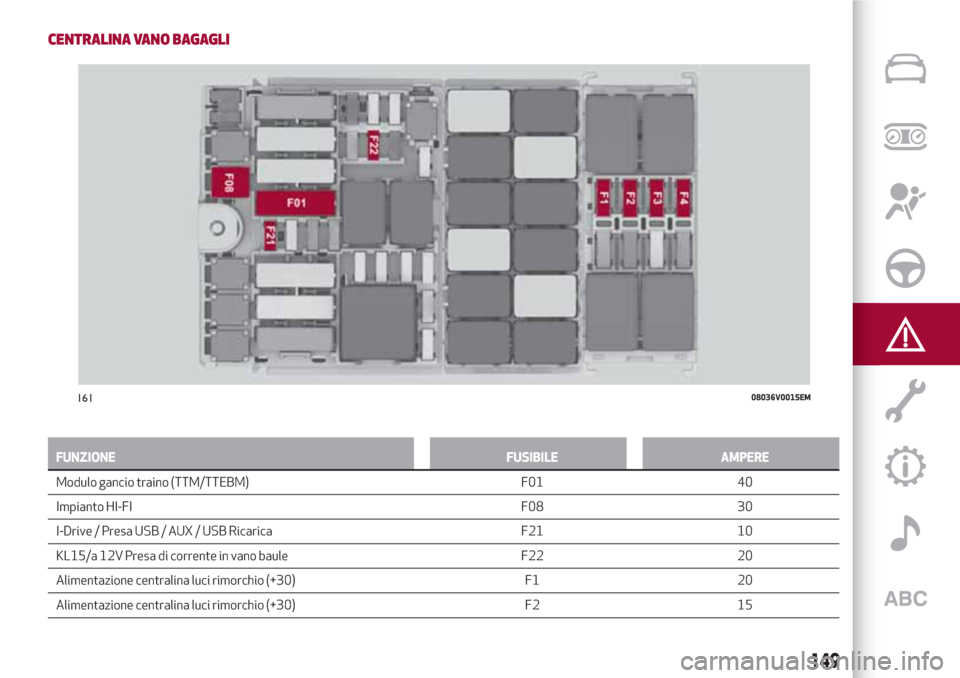

CENTRALINA VANO BAGAGLI
FUNZIONE FUSIBILE AMPERE
Modulo gancio traino (TTM/TTEBM) F01 40
Impianto HI-FI F08 30
I-Drive / Presa USB / AUX
/ USB Ricarica F21 10
KL15/a 12V Presa di corrente in vano baule F22 20
Alimentazione centralina luci rimorchio (+30) F1 20
Alimentazione centralina luci rimorchio (+30) F2 15
16108036V0015EM
149

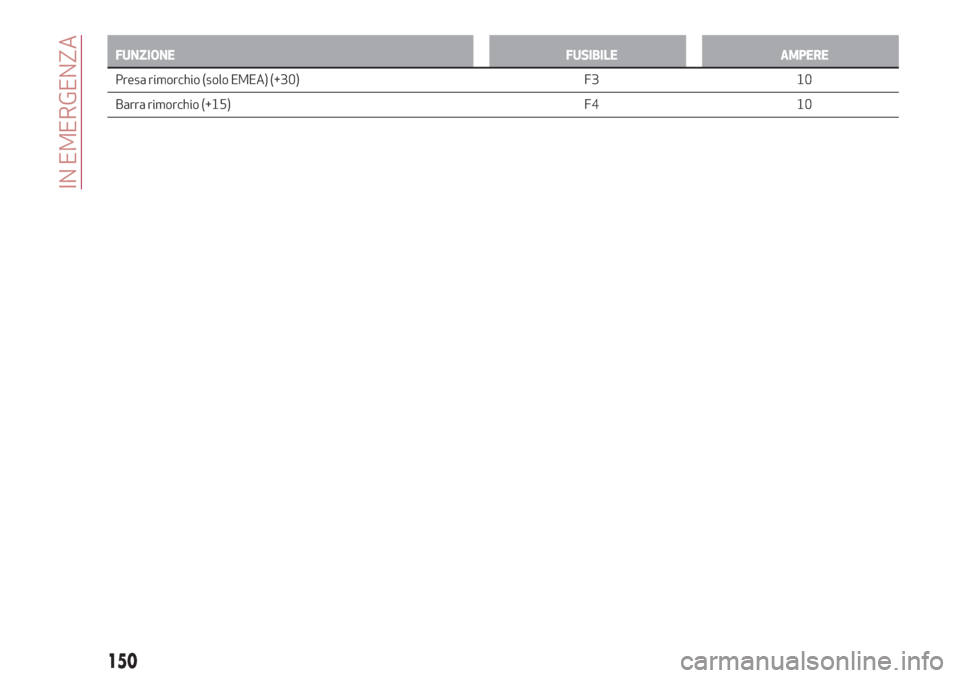

FUNZIONE FUSIBILE AMPERE
Presa rimorchio (solo EMEA) (+30) F3 10
Barra rimorchio (+15) F4 10
150
IN EMERGENZA
