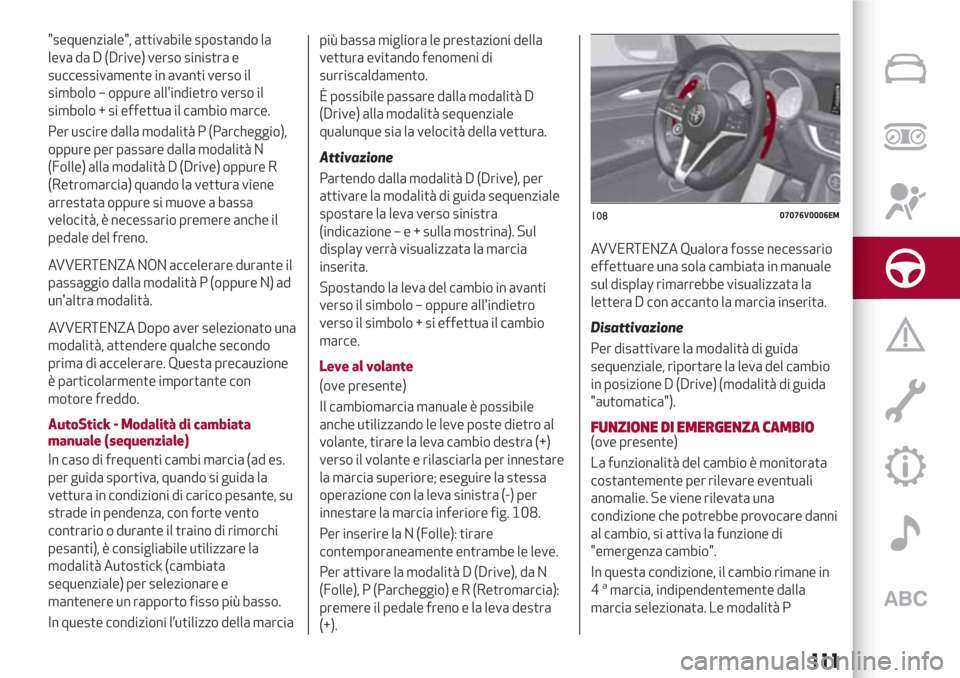

"sequenziale", attivabile spostando la
leva da D (Drive) verso sinistra e
successivamente in avanti verso il
simbolo – oppure all'indietro verso il
simbolo + si effettua il cambio marce.
Per uscire dalla modalità P (Parcheggio),
oppure per passare dalla modalità N
(Folle) alla modalità D (Drive) oppure R
(Retromarcia) quando la vettura viene
arrestata oppure si muove a bassa
velocità, è necessario premere anche il
pedale del freno.
AVVERTENZA NON accelerare durante il
passaggio dalla modalità P (oppure N) ad
un'altra modalità.
AVVERTENZA Dopo aver selezionato una
modalità, attendere qualche secondo
prima di accelerare. Questa precauzione
è particolarmente importante con
motore freddo.
AutoStick - Modalità di cambiata
manuale (sequenziale)
In caso di frequenti cambi marcia (ad es.
per guida sportiva, quando si guida la
vettura in condizioni di carico pesante, su
strade in pendenza, con forte vento
contrario o durante il traino di rimorchi
pesanti), è consigliabile utilizzare la
modalità Autostick (cambiata
sequenziale) per selezionare e
mantenere un rapporto fisso più basso.
In queste condizioni l’utilizzo della marciapiù bassa migliora le prestazioni della
vettura evitando fenomeni di
surriscaldamento.
È possibile passare dalla modalità D
(Drive) alla modalità sequenziale
qualunque sia la velocità della vettura.
Attivazione
Partendo dalla modalità D (Drive), per
attivare la modalità di guida sequenziale
spostare la leva verso sinistra
(indicazione–e+sulla mostrina). Sul
display verrà visualizzata la marcia
inserita.
Spostando la leva del cambio in avanti
verso il simbolo – oppure all'indietro
verso il simbolo + si effettua il cambio
marce.
Leve al volante
(ove presente)
Il cambiomarcia manuale è possibile
anche utilizzando le leve poste dietro al
volante, tirare la leva cambio destra (+)
verso il volante e rilasciarla per innestare
la marcia superiore; eseguire la stessa
operazione con la leva sinistra (-) per
innestare la marcia inferiore fig. 108.
Per inserire la N (Folle): tirare
contemporaneamente entrambe le leve.
Per attivare la modalità D (Drive), da N
(Folle), P (Parcheggio) e R (Retromarcia):
premere il pedale freno e la leva destra
(+).
AVVERTENZA Qualora fosse necessario
effettuare una sola cambiata in manuale
sul display rimarrebbe visualizzata la
lettera D con accanto la marcia inserita.
Disattivazione
Per disattivare la modalità di guida
sequenziale, riportare la leva del cambio
in posizione D (Drive) (modalità di guida
"automatica").
FUNZIONE DI EMERGENZA CAMBIO(ove presente)
La funzionalità del cambio è monitorata
costantemente per rilevare eventuali
anomalie. Se viene rilevata una
condizione che potrebbe provocare danni
al cambio, si attiva la funzione di
"emergenza cambio".
In questa condizione, il cambio rimane in
4
amarcia, indipendentemente dalla
marcia selezionata. Le modalità P
10807076V0006EM
111

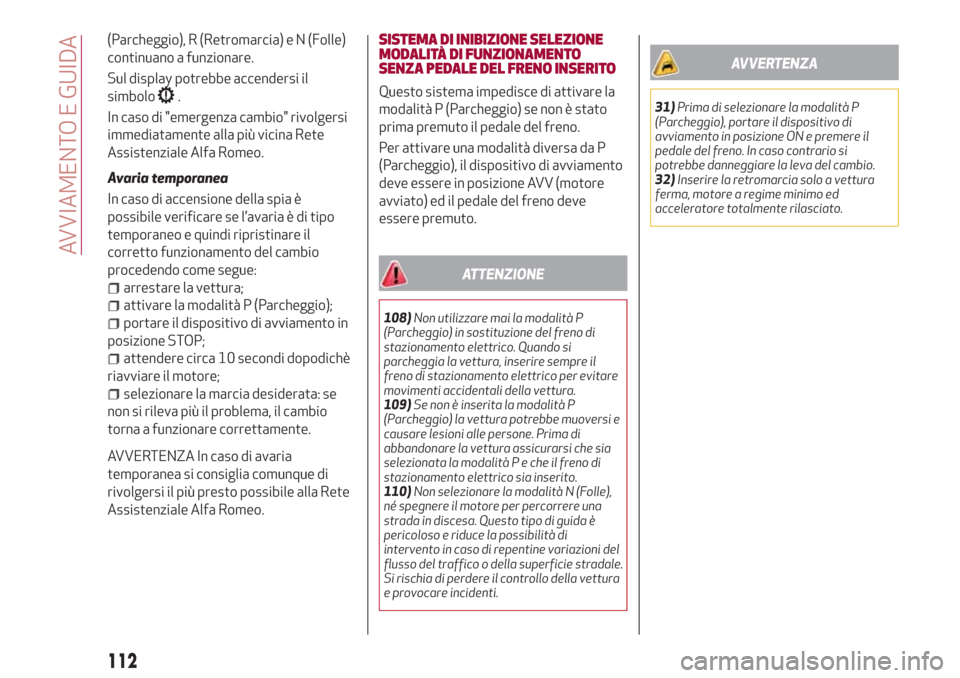

(Parcheggio), R (Retromarcia)eN(Folle)
continuano a funzionare.
Sul display potrebbe accendersi il
simbolo
.
In caso di "emergenza cambio" rivolgersi
immediatamente alla più vicina Rete
Assistenziale Alfa Romeo.
Avaria temporanea
In caso di accensione della spia è
possibile verificare se l’avaria è di tipo
temporaneo e quindi ripristinare il
corretto funzionamento del cambio
procedendo come segue:
arrestare la vettura;
attivare la modalità P (Parcheggio);
portare il dispositivo di avviamento in
posizione STOP;
attendere circa 10 secondi dopodichè
riavviare il motore;
selezionare la marcia desiderata: se
non si rileva più il problema, il cambio
torna a funzionare correttamente.
AVVERTENZA In caso di avaria
temporanea si consiglia comunque di
rivolgersi il più presto possibile alla Rete
Assistenziale Alfa Romeo.SISTEMA DI INIBIZIONE SELEZIONE
MODALITÀ DI FUNZIONAMENTO
SENZA PEDALE DEL FRENO INSERITO
Questo sistema impedisce di attivare la
modalità P (Parcheggio) se non è stato
prima premuto il pedale del freno.
Per attivare una modalità diversa da P
(Parcheggio), il dispositivo di avviamento
deve essere in posizione AVV (motore
avviato) ed il pedale del freno deve
essere premuto.
ATTENZIONE
108)Non utilizzare mai la modalità P
(Parcheggio) in sostituzione del freno di
stazionamento elettrico. Quando si
parcheggia la vettura, inserire sempre il
freno di stazionamento elettrico per evitare
movimenti accidentali della vettura.
109)Se non è inserita la modalità P
(Parcheggio) la vettura potrebbe muoversi e
causare lesioni alle persone. Prima di
abbandonare la vettura assicurarsi che sia
selezionata la modalità P e che il freno di
stazionamento elettrico sia inserito.
110)Non selezionare la modalità N (Folle),
né spegnere il motore per percorrere una
strada in discesa. Questo tipo di guida è
pericoloso e riduce la possibilità di
intervento in caso di repentine variazioni del
flusso del traffico o della superficie stradale.
Si rischia di perdere il controllo della vettura
e provocare incidenti.
AVVERTENZA
31)Prima di selezionare la modalità P
(Parcheggio), portare il dispositivo di
avviamento in posizione ON e premere il
pedale del freno. In caso contrario si
potrebbe danneggiare la leva del cambio.
32)Inserire la retromarcia solo a vettura
ferma, motore a regime minimo ed
acceleratore totalmente rilasciato.
112
AVVIAMENTO E GUIDA

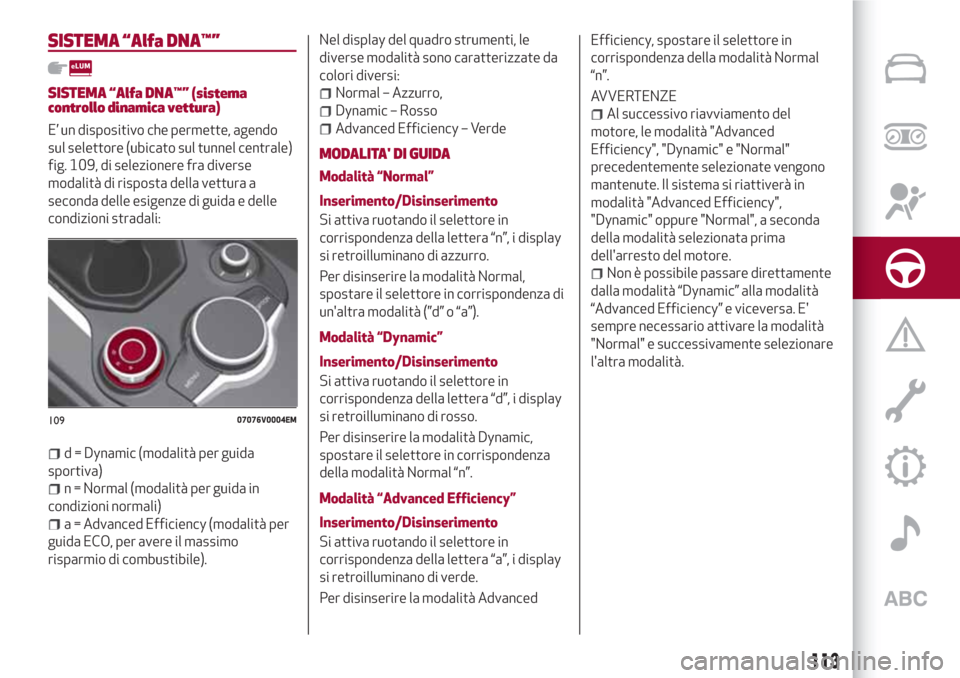

SISTEMA “Alfa DNA™”
SISTEMA “Alfa DNA™” (sistema
controllo dinamica vettura)
E’ un dispositivo che permette, agendo
sul selettore (ubicato sul tunnel centrale)
fig. 109, di selezionere fra diverse
modalità di risposta della vettura a
seconda delle esigenze di guida e delle
condizioni stradali:
d = Dynamic (modalità per guida
sportiva)
n = Normal (modalità per guida in
condizioni normali)
a = Advanced Efficiency (modalità per
guida ECO, per avere il massimo
risparmio di combustibile).Nel display del quadro strumenti, le
diverse modalità sono caratterizzate da
colori diversi:
Normal – Azzurro,
Dynamic – Rosso
Advanced Efficiency – Verde
MODALITA' DI GUIDA
Modalità “Normal”
Inserimento/Disinserimento
Si attiva ruotando il selettore in
corrispondenza della lettera “n”, i display
si retroilluminano di azzurro.
Per disinserire la modalità Normal,
spostare il selettore in corrispondenza di
un'altra modalità (”d” o “a”).
Modalità “Dynamic”
Inserimento/Disinserimento
Si attiva ruotando il selettore in
corrispondenza della lettera “d”, i display
si retroilluminano di rosso.
Per disinserire la modalità Dynamic,
spostare il selettore in corrispondenza
della modalità Normal “n”.
Modalità “Advanced Efficiency”
Inserimento/Disinserimento
Si attiva ruotando il selettore in
corrispondenza della lettera “a”, i display
si retroilluminano di verde.
Per disinserire la modalità AdvancedEfficiency, spostare il selettore in
corrispondenza della modalità Normal
“n”.
AVVERTENZE
Al successivo riavviamento del
motore, le modalità "Advanced
Efficiency", "Dynamic" e "Normal"
precedentemente selezionate vengono
mantenute. Il sistema si riattiverà in
modalità "Advanced Efficiency",
"Dynamic" oppure "Normal", a seconda
della modalità selezionata prima
dell'arresto del motore.
Non è possibile passare direttamente
dalla modalità “Dynamic” alla modalità
“Advanced Efficiency” e viceversa. E'
sempre necessario attivare la modalità
"Normal" e successivamente selezionare
l'altra modalità.
10907076V0004EM
113

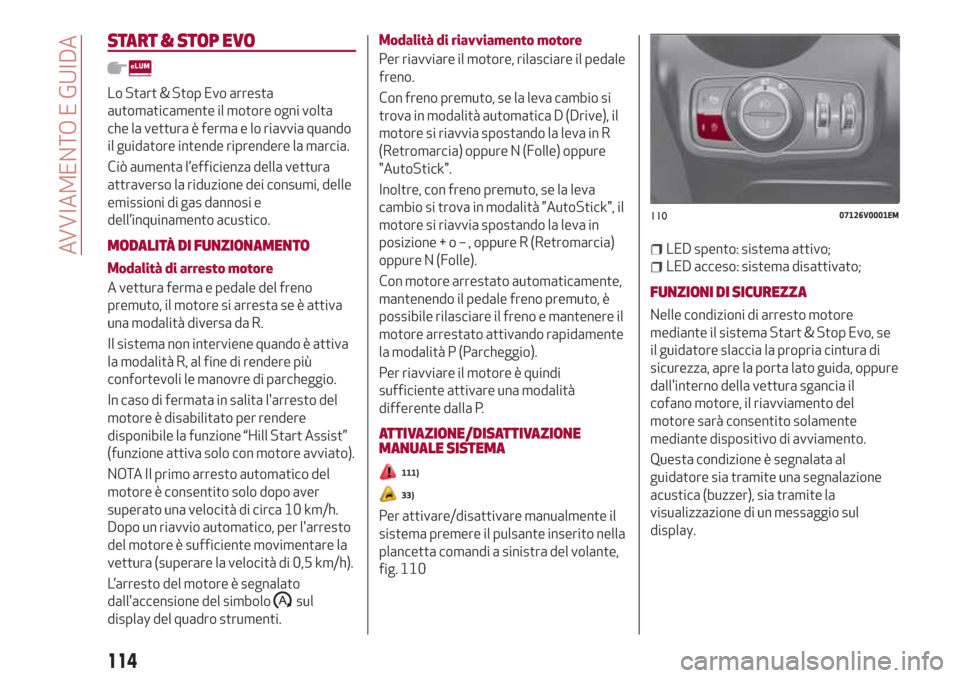

START & STOP EVO
Lo Start & Stop Evo arresta
automaticamente il motore ogni volta
che la vettura è ferma e lo riavvia quando
il guidatore intende riprendere la marcia.
Ciò aumenta l’efficienza della vettura
attraverso la riduzione dei consumi, delle
emissioni di gas dannosi e
dell’inquinamento acustico.
MODALITÀ DI FUNZIONAMENTO
Modalità di arresto motore
A vettura ferma e pedale del freno
premuto, il motore si arresta se è attiva
una modalità diversa da R.
Il sistema non interviene quando è attiva
la modalità R, al fine di rendere più
confortevoli le manovre di parcheggio.
In caso di fermata in salita l'arresto del
motore è disabilitato per rendere
disponibile la funzione “Hill Start Assist”
(funzione attiva solo con motore avviato).
NOTA Il primo arresto automatico del
motore è consentito solo dopo aver
superato una velocità di circa 10 km/h.
Dopo un riavvio automatico, per l'arresto
del motore è sufficiente movimentare la
vettura (superare la velocità di 0,5 km/h).
L’arresto del motore è segnalato
dall'accensione del simbolo
sul
display del quadro strumenti.Modalità di riavviamento motore
Per riavviare il motore, rilasciare il pedale
freno.
Con freno premuto, se la leva cambio si
trova in modalità automatica D (Drive), il
motore si riavvia spostando la leva in R
(Retromarcia) oppure N (Folle) oppure
"AutoStick".
Inoltre, con freno premuto, se la leva
cambio si trova in modalità "AutoStick", il
motore si riavvia spostando la leva in
posizione+o–,oppure R (Retromarcia)
oppure N (Folle).
Con motore arrestato automaticamente,
mantenendo il pedale freno premuto, è
possibile rilasciare il freno e mantenere il
motore arrestato attivando rapidamente
la modalità P (Parcheggio).
Per riavviare il motore è quindi
sufficiente attivare una modalità
differente dalla P.
ATTIVAZIONE/DISATTIVAZIONE
MANUALE SISTEMA
111)
33)
Per attivare/disattivare manualmente il
sistema premere il pulsante inserito nella
plancetta comandi a sinistra del volante,
fig. 110
LED spento: sistema attivo;
LED acceso: sistema disattivato;
FUNZIONI DI SICUREZZA
Nelle condizioni di arresto motore
mediante il sistema Start & Stop Evo, se
il guidatore slaccia la propria cintura di
sicurezza, apre la porta lato guida, oppure
dall'interno della vettura sgancia il
cofano motore, il riavviamento del
motore sarà consentito solamente
mediante dispositivo di avviamento.
Questa condizione è segnalata al
guidatore sia tramite una segnalazione
acustica (buzzer), sia tramite la
visualizzazione di un messaggio sul
display.
11007126V0001EM
114
AVVIAMENTO E GUIDA

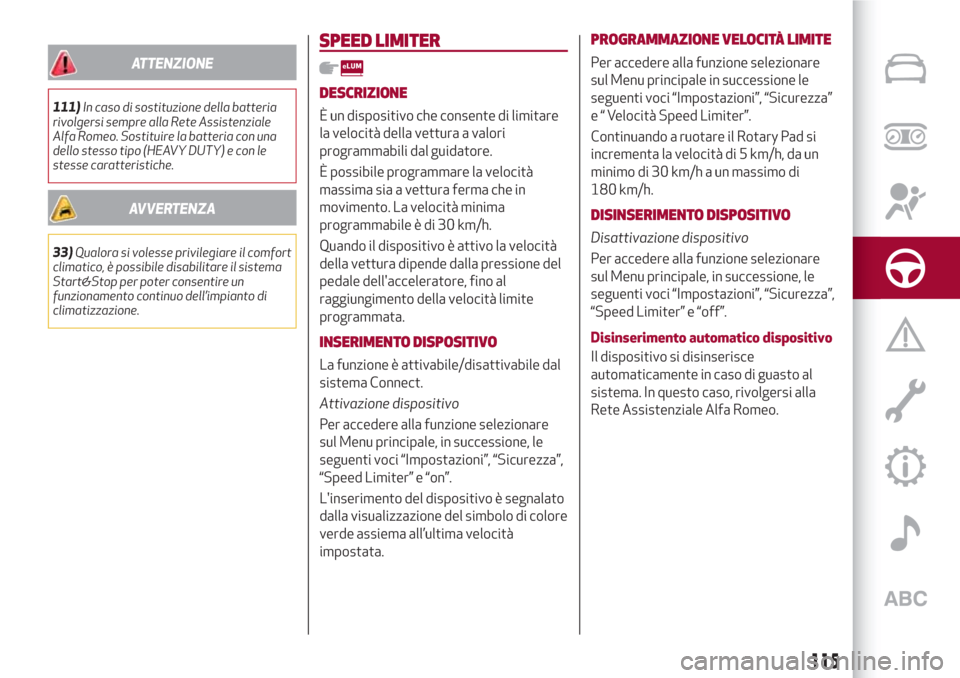

ATTENZIONE
111)In caso di sostituzione della batteria
rivolgersi sempre alla Rete Assistenziale
Alfa Romeo. Sostituire la batteria con una
dello stesso tipo (HEAVY DUTY) e con le
stesse caratteristiche.
AVVERTENZA
33)Qualora si volesse privilegiare il comfort
climatico, è possibile disabilitare il sistema
Start&Stop per poter consentire un
funzionamento continuo dell’impianto di
climatizzazione.
SPEED LIMITER
DESCRIZIONE
È un dispositivo che consente di limitare
la velocità della vettura a valori
programmabili dal guidatore.
È possibile programmare la velocità
massima sia a vettura ferma che in
movimento. La velocità minima
programmabile è di 30 km/h.
Quando il dispositivo è attivo la velocità
della vettura dipende dalla pressione del
pedale dell'acceleratore, fino al
raggiungimento della velocità limite
programmata.
INSERIMENTO DISPOSITIVO
La funzione è attivabile/disattivabile dal
sistema Connect.
Attivazione dispositivo
Per accedere alla funzione selezionare
sul Menu principale, in successione, le
seguenti voci “Impostazioni”, “Sicurezza”,
“Speed Limiter” e “on”.
L'inserimento del dispositivo è segnalato
dalla visualizzazione del simbolo di colore
verde assiema all’ultima velocità
impostata.
PROGRAMMAZIONE VELOCITÀ LIMITE
Per accedere alla funzione selezionare
sul Menu principale in successione le
seguenti voci “Impostazioni”, “Sicurezza”
e “ Velocità Speed Limiter”.
Continuando a ruotare il Rotary Pad si
incrementa la velocità di 5 km/h, da un
minimo di 30 km/h a un massimo di
180 km/h.
DISINSERIMENTO DISPOSITIVO
Disattivazione dispositivo
Per accedere alla funzione selezionare
sul Menu principale, in successione, le
seguenti voci “Impostazioni”, “Sicurezza”,
“Speed Limiter” e “off”.
Disinserimento automatico dispositivo
Il dispositivo si disinserisce
automaticamente in caso di guasto al
sistema. In questo caso, rivolgersi alla
Rete Assistenziale Alfa Romeo.
115

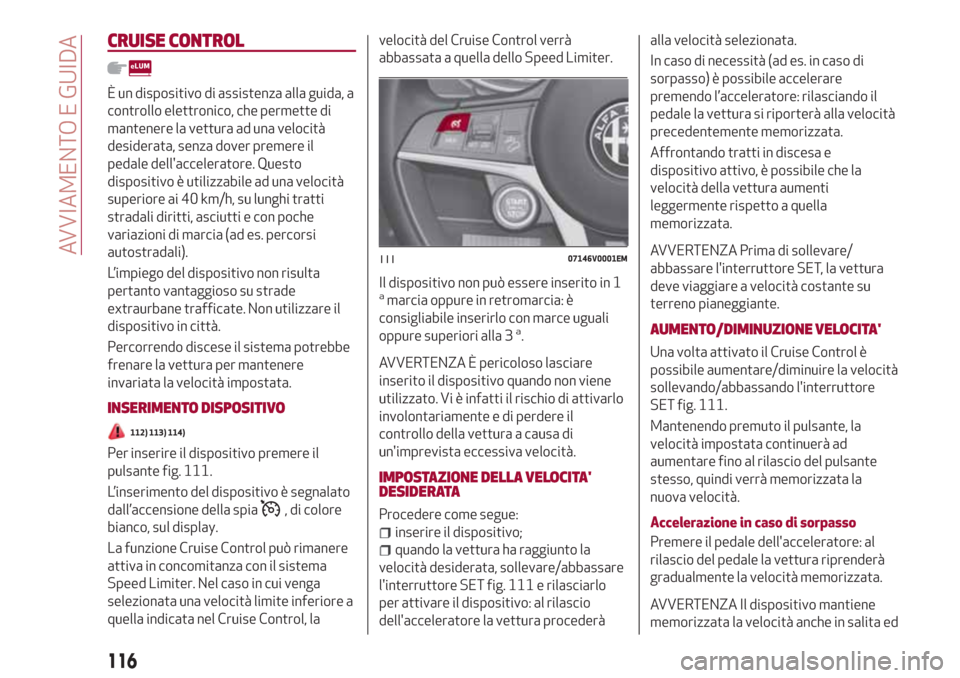

CRUISE CONTROL
È un dispositivo di assistenza alla guida, a
controllo elettronico, che permette di
mantenere la vettura ad una velocità
desiderata, senza dover premere il
pedale dell'acceleratore. Questo
dispositivo è utilizzabile ad una velocità
superiore ai 40 km/h, su lunghi tratti
stradali diritti, asciutti e con poche
variazioni di marcia (ad es. percorsi
autostradali).
L’impiego del dispositivo non risulta
pertanto vantaggioso su strade
extraurbane trafficate. Non utilizzare il
dispositivo in città.
Percorrendo discese il sistema potrebbe
frenare la vettura per mantenere
invariata la velocità impostata.
INSERIMENTO DISPOSITIVO
112) 113) 114)
Per inserire il dispositivo premere il
pulsante fig. 111.
L’inserimento del dispositivo è segnalato
dall’accensione della spia
, di colore
bianco, sul display.
La funzione Cruise Control può rimanere
attiva in concomitanza con il sistema
Speed Limiter. Nel caso in cui venga
selezionata una velocità limite inferiore a
quella indicata nel Cruise Control, lavelocità del Cruise Control verrà
abbassata a quella dello Speed Limiter.
Il dispositivo non può essere inserito in 1
amarcia oppure in retromarcia: è
consigliabile inserirlo con marce uguali
oppure superiori alla 3
a.
AVVERTENZA È pericoloso lasciare
inserito il dispositivo quando non viene
utilizzato. Vi è infatti il rischio di attivarlo
involontariamente e di perdere il
controllo della vettura a causa di
un'imprevista eccessiva velocità.
IMPOSTAZIONE DELLA VELOCITA'
DESIDERATA
Procedere come segue:
inserire il dispositivo;
quando la vettura ha raggiunto la
velocità desiderata, sollevare/abbassare
l'interruttore SET fig. 111 e rilasciarlo
per attivare il dispositivo: al rilascio
dell'acceleratore la vettura procederàalla velocità selezionata.
In caso di necessità (ad es. in caso di
sorpasso) è possibile accelerare
premendo l’acceleratore: rilasciando il
pedale la vettura si riporterà alla velocità
precedentemente memorizzata.
Affrontando tratti in discesa e
dispositivo attivo, è possibile che la
velocità della vettura aumenti
leggermente rispetto a quella
memorizzata.
AVVERTENZA Prima di sollevare/
abbassare l'interruttore SET, la vettura
deve viaggiare a velocità costante su
terreno pianeggiante.
AUMENTO/DIMINUZIONE VELOCITA'
Una volta attivato il Cruise Control è
possibile aumentare/diminuire la velocità
sollevando/abbassando l'interruttore
SET fig. 111.
Mantenendo premuto il pulsante, la
velocità impostata continuerà ad
aumentare fino al rilascio del pulsante
stesso, quindi verrà memorizzata la
nuova velocità.
Accelerazione in caso di sorpasso
Premere il pedale dell'acceleratore: al
rilascio del pedale la vettura riprenderà
gradualmente la velocità memorizzata.
AVVERTENZA Il dispositivo mantiene
memorizzata la velocità anche in salita ed
11107146V0001EM
116
AVVIAMENTO E GUIDA

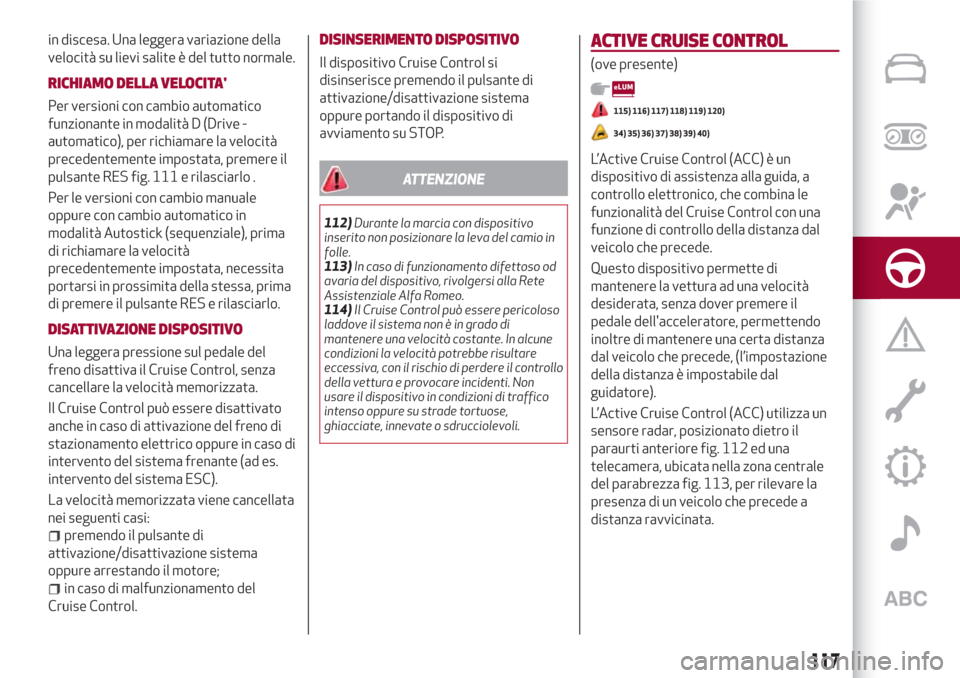

in discesa. Una leggera variazione della
velocità su lievi salite è del tutto normale.
RICHIAMO DELLA VELOCITA'
Per versioni con cambio automatico
funzionante in modalità D (Drive -
automatico), per richiamare la velocità
precedentemente impostata, premere il
pulsante RES fig. 111 e rilasciarlo .
Per le versioni con cambio manuale
oppure con cambio automatico in
modalità Autostick (sequenziale), prima
di richiamare la velocità
precedentemente impostata, necessita
portarsi in prossimita della stessa, prima
di premere il pulsante RES e rilasciarlo.
DISATTIVAZIONE DISPOSITIVO
Una leggera pressione sul pedale del
freno disattiva il Cruise Control, senza
cancellare la velocità memorizzata.
Il Cruise Control può essere disattivato
anche in caso di attivazione del freno di
stazionamento elettrico oppure in caso di
intervento del sistema frenante (ad es.
intervento del sistema ESC).
La velocità memorizzata viene cancellata
nei seguenti casi:
premendo il pulsante di
attivazione/disattivazione sistema
oppure arrestando il motore;
in caso di malfunzionamento del
Cruise Control.
DISINSERIMENTO DISPOSITIVO
Il dispositivo Cruise Control si
disinserisce premendo il pulsante di
attivazione/disattivazione sistema
oppure portando il dispositivo di
avviamento su STOP.
ATTENZIONE
112)Durante la marcia con dispositivo
inserito non posizionare la leva del camio in
folle.
113)In caso di funzionamento difettoso od
avaria del dispositivo, rivolgersi alla Rete
Assistenziale Alfa Romeo.
114)Il Cruise Control può essere pericoloso
laddove il sistema non è in grado di
mantenere una velocità costante. In alcune
condizioni la velocità potrebbe risultare
eccessiva, con il rischio di perdere il controllo
della vettura e provocare incidenti. Non
usare il dispositivo in condizioni di traffico
intenso oppure su strade tortuose,
ghiacciate, innevate o sdrucciolevoli.
ACTIVE CRUISE CONTROL
(ove presente)
115) 116) 117) 118) 119) 120)
34) 35) 36) 37) 38) 39) 40)
L’Active Cruise Control (ACC) è un
dispositivo di assistenza alla guida, a
controllo elettronico, che combina le
funzionalità del Cruise Control con una
funzione di controllo della distanza dal
veicolo che precede.
Questo dispositivo permette di
mantenere la vettura ad una velocità
desiderata, senza dover premere il
pedale dell'acceleratore, permettendo
inoltre di mantenere una certa distanza
dal veicolo che precede, (l’impostazione
della distanza è impostabile dal
guidatore).
L’Active Cruise Control (ACC) utilizza un
sensore radar, posizionato dietro il
paraurti anteriore fig. 112 ed una
telecamera, ubicata nella zona centrale
del parabrezza fig. 113, per rilevare la
presenza di un veicolo che precede a
distanza ravvicinata.
117

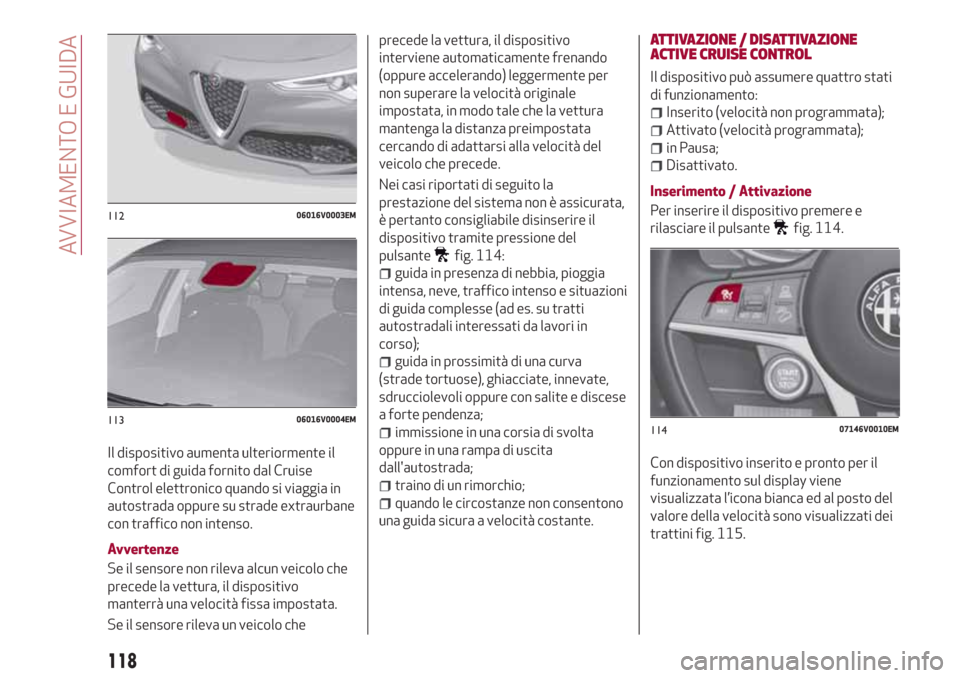

Il dispositivo aumenta ulteriormente il
comfort di guida fornito dal Cruise
Control elettronico quando si viaggia in
autostrada oppure su strade extraurbane
con traffico non intenso.
Avvertenze
Se il sensore non rileva alcun veicolo che
precede la vettura, il dispositivo
manterrà una velocità fissa impostata.
Se il sensore rileva un veicolo cheprecede la vettura, il dispositivo
interviene automaticamente frenando
(oppure accelerando) leggermente per
non superare la velocità originale
impostata, in modo tale che la vettura
mantenga la distanza preimpostata
cercando di adattarsi alla velocità del
veicolo che precede.
Nei casi riportati di seguito la
prestazione del sistema non è assicurata,
è pertanto consigliabile disinserire il
dispositivo tramite pressione del
pulsante
fig. 114:
guida in presenza di nebbia, pioggia
intensa, neve, traffico intenso e situazioni
di guida complesse (ad es. su tratti
autostradali interessati da lavori in
corso);
guida in prossimità di una curva
(strade tortuose), ghiacciate, innevate,
sdrucciolevoli oppure con salite e discese
a forte pendenza;
immissione in una corsia di svolta
oppure in una rampa di uscita
dall'autostrada;
traino di un rimorchio;
quando le circostanze non consentono
una guida sicura a velocità costante.
ATTIVAZIONE / DISATTIVAZIONE
ACTIVE CRUISE CONTROL
Il dispositivo può assumere quattro stati
di funzionamento:
Inserito (velocità non programmata);
Attivato (velocità programmata);
in Pausa;
Disattivato.
Inserimento / Attivazione
Per inserire il dispositivo premere e
rilasciare il pulsante
fig. 114.
Con dispositivo inserito e pronto per il
funzionamento sul display viene
visualizzata l’icona bianca ed al posto del
valore della velocità sono visualizzati dei
trattini fig. 115.11206016V0003EM
11306016V0004EM11407146V0010EM
118
AVVIAMENTO E GUIDA
