2017 Alfa Romeo Stelvio Manuale del proprietario (in Italian)

68)Le vetture dotate di convertitore
catalitico devono essere alimentate
esclusivamente con benzina senza piombo.
Una benzina contenente piombo
danneggerebbe irrimediabilmente il
catalizzatore e ne annullerebbe la funzione di
riduzione delle emissioni inquinanti,
compromettendo gravemente le prestazioni
del motore, danneggiandolo in modo
irreparabile. Se il motore non funziona
correttamente, in modo particolare in caso di
accensione irregolare o di un calo delle
prestazioni, rivolgersi immediatamente alla
Rete Assistenziale Alfa Romeo. Il
funzionamento prolungato ed anomalo del
motore può causare il surriscaldamento del
catalizzatore e, di conseguenza, il possibile
danneggiamento dello stesso e della vettura.
69)L'uso di olio del cambio diverso da quello
prescritto potrebbe compromettere la
qualità dei cambi di marcia e/o provocare
vibrazioni anomale del cambio stesso.
70)È consigliabile affidare la manutenzione
della vettura alla Rete Assistenziale Alfa
Romeo. Per effettuare da soli le normali
operazioni periodiche e i piccoli interventi di
manutenzione sulla vettura, si consiglia
comunque di utilizzare attrezzatura
adeguata, parti di ricambio originali e i liquidi
necessari. Non effettuare alcun tipo di
intervento se non si dispone della necessaria
esperienza.71)Richiedere l'utilizzo esclusivo di
refrigeranti e lubrificanti per compressore
approvati ed adatti allo specifico impianto di
aria condizionata della vettura. Alcuni
refrigeranti non approvati sono infiammabili
e potrebbero esplodere, con il rischio di
lesioni. L'uso di refrigeranti o lubrificanti non
approvati può inoltre compromettere
l'efficienza dell'impianto, rendendo
necessarie costose riparazioni.
72)L'impianto dell'aria condizionata
contiene refrigerante ad alta pressione: per
evitare danni a persone o all'impianto
l'eventuale aggiunta di refrigerante o
qualsiasi riparazione che richieda lo
scollegamento delle tubazioni deve essere
effettuata dalla Rete Assistenziale Alfa
Romeo.SOLLEVAMENTO DELLA
VETTURA
Nel caso in cui si rendesse necessario
sollevare la vettura, recarsi presso la
Rete Assistenziale Alfa Romeo, che è
attrezzata di ponti a bracci oppure
sollevatori da officina.
I punti di sollevamento vettura sono
contrassegnati sulle minigonne laterali
dai simboli
(vedere quanto illustrato
in fig. 183 ).
18309056V0001EM
175

RUOTE E PNEUMATICI
176) 177) 178)
CATENE DA NEVE
73)
Versioni a trazione posteriore ed
integrale
È possibile l’installazione di catene da
9 mm su tutti i pneumatici ad eccezione
degli R20.
Si raccomanda l’utilizzo di catene da neve
disponibili presso la Rete Assistenziale
Alfa Romeo.
Avvertenze
L'impiego delle catene da neve è
subordinato alle norme vigenti in ogni
Paese. In alcuni Paesi, gli pneumatici
identificati dalla sigla M+S (Mud and
Snow) sono considerati dotazioni
invernali; il loro utilizzo è perciò
equiparato all'utilizzo delle catene da
neve.
Le catene da neve devono essere
applicate solo sugli pneumatici delle
ruote posteriori.
Controllare la tensione delle catene da
neve dopo aver percorso alcune decine di
metri.
AVVERTENZA L'uso di catene da neve
con pneumatici di dimensioni non
originali può danneggiare la vettura.
AVVERTENZA L'uso di pneumatici di
misura o tipologia diverse (M+S, da neve,
ecc...) tra asse anteriore e posteriore può
compromettere la guidabilità della
vettura, con il rischio di perdita di
controllo e di incidenti.
CONSIGLI SULLA ROTAZIONE DEGLI
PNEUMATICI
Gli pneumatici anteriori e posteriori sono
soggetti a differenti carichi e
sollecitazioni dovuti a sterzate, manovre
e frenate. Per questo sono soggetti a
un'usura non uniforme.
Per ovviare a ciò è possibile eseguire
l'nversione degli pneumatici al momento
opportuno (10000 / 15000 km). Con
inversione degli pneumatici si intende lo
spostamento delle ruote a differente
posizione sullo stesso lato della vettura
(anteriore con posteriore e viceversa).
AVVERTENZA Non è consentito l'incrocio
dei pneumatici, pertanto non è possibile
porre una ruota su un differente asse sul
lato opposto della vettura.
La rotazione degli pneumatici
contribuisce a mantenere inalterate le
capacità di aderenza e di trazione sustrade bagnate, fangose od innevate,
assicurando una ottimale manovrabilità
della vettura.
In caso di usura anomala degli
pneumatici, individuarne la causa e
correggerla appena possibile,
rivolgendosi alla Rete Assistenziale Alfa
Romeo.
ATTENZIONE
176)La tenuta di strada della vettura
dipende anche dalla corretta pressione di
gonfiaggio degli pneumatici.
177)Una pressione troppo bassa provoca il
surriscaldamento dello pneumatico con
possibilità di gravi danni allo stesso.
178)Non effettuare trattamenti di
riverniciatura dei cerchi in lega che
richiedano l'utilizzo di temperature superiori
a 150°C. Le caratteristiche meccaniche delle
ruote potrebbero essere compromesse.
AVVERTENZA
73)Con le catene montate, mantenere una
velocità moderata; non superare la velocità
di 50 km/h (o valore equivalente in miglia).
Evitare le buche, non salire sui gradini o
marciapiedi e non percorrere lunghi tratti su
strade non innevate, per non danneggiare la
vettura ed il manto stradale.
176
MANUTENZIONE E CURA

CARROZZERIA
CONSERVAZIONE DELLA
CARROZZERIA
Vernice
74)7)
In caso di abrasioni oppure rigature
profonde provvedere subito a far
eseguire i necessari ritocchi, per evitare
formazioni di ruggine.
Alcune parti della vettura possono essere
dotate di vernice opaca che, per essere
preservata come tale, necessita di
particolari attenzioni: vedere quanto
descritto all'avvertenza riportata a fondo
del presente paragrafo.
75)
Per un corretto lavaggio della vettura
seguire queste indicazioni:
se per il lavaggio della vettura si
utilizzano vaporizzatori o pulitrici ad alta
pressione, mantenere una distanza di
almeno 40 cm dalla carrozzeria per
evitarne danni o alterazioni. Ristagni
d’acqua, a lungo termine, possono
danneggiare la vettura;
per agevolare la rimozione di eventuali
depositi di sporco nella zona di normale
appoggio delle spazzole si consiglia di
posizionare verticalmente i tergicristalli
(Service Position), per maggioriinformazioni consultare il paragrafo
“Procedure di Manutenzione” in questo
capitolo.
Volendo lavare la vettura in un impianto
di lavaggio che durante tale operazione la
movimenta, sulle vetture dotate di
cambio automatico, occorre procedere
nel seguente modo:
verificare che la vettura sia in piano e
che sia disattivato l’inserimento
automatico del freno di stazionamento
all’arresto del motore (per la
disattivazione consultare il paragrafo
“Freno di stazionamento elettrico” nel
capitolo “Avviamento e guida”);
con vettura ferma, cambio in N (Folle) e
pedale del freno sollevato: premere il
pulsante di avviamento. La vettura
rimarrà in N (Folle) per 15 minuti
trascorsi i quali attiverà la modalità P
(Parcheggio).
AVVERTENZA
74)Allo scopo di mantenere intatte le
caratteristiche estetiche della verniciatura si
consiglia di non utilizzare prodotti abrasivi
e/o lucidanti per la toelettatura della
vettura.75)Presso le stazioni di lavaggio, evitare il
lavaggio stesso con rulli e/o spazzoloni.
Lavare la vettura esclusivamente a mano
utilizzando prodotti detergenti a PH neutro;
asciugarla mediante utilizzo di pelle
scamosciata inumidita. Non utilizzare
prodotti abrasivi e/o lucidanti per la
toelettatura della vettura. Gli escrementi
degli uccelli devono essere lavati
immediatamente e con cura, in quanto la loro
acidità risulta particolarmente aggressiva.
Evitare (se non indispensabile) di
parcheggiare la vettura sotto gli alberi;
rimuovere immediatamente le sostanze
resinose di natura vegetale poiché, una volta
essiccate, potrebbero richiedere per la
rimozione, l'impiego di prodotti abrasivi e/o
lucidanti, fortemente sconsigliati in quanto
potenziali cause di alterazione della
caratteristica opacità della vernice. Per la
pulizia del parabrezza anteriore e del lunotto
posteriore non utilizzare liquido lavavetro
puro; è necessario diluirlo quantomeno al
50% con acqua. Limitare l'utilizzo di liquido
lavavetro puro soltanto quando
strettamente richiesto dalle condizioni di
temperatura esterna.
AVVERTENZA
7)I detersivi inquinano le acque. Effettuare il
lavaggio della vettura solo in zone
attrezzate per la raccolta e la depurazione
dei liquidi impiegati per il lavaggio stesso.
177

178
Pagina intenzionalmente lasciata bianca

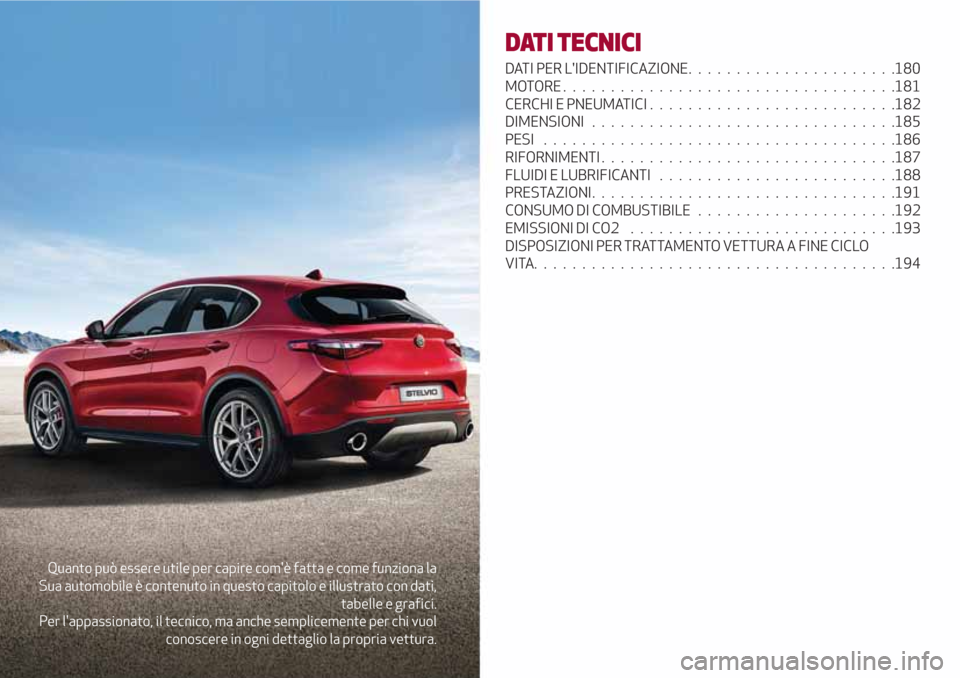

Quanto può essere utile per capire com'è fatta e come funziona la
Sua automobile è contenuto in questo capitolo e illustrato con dati,
tabelle e grafici.
Per l'appassionato, il tecnico, ma anche semplicemente per chi vuol
conoscere in ogni dettaglio la propria vettura.
DATI TECNICI
DATI PER L'IDENTIFICAZIONE . . ....................180
MOTORE...................................181
CERCHI E PNEUMATICI..........................182
DIMENSIONI................................185
PESI.....................................186
RIFORNIMENTI...............................187
FLUIDI E LUBRIFICANTI.........................188
PRESTAZIONI................................191
CONSUMO DI COMBUSTIBILE.....................192
EMISSIONI DI CO2............................193
DISPOSIZIONI PER TRATTAMENTO VETTURA A FINE CICLO
VITA......................................194

DATI PER L'IDENTIFICAZIONE
NUMERO DEL TELAIO
Il numero del telaio (VIN) è stampigliato
su una targhetta ubicata sull'angolo
anteriore sinistro del rivestimento della
plancia portastrumenti fig. 184, visibile
dall'esterno della vettura attraverso il
parabrezza.
Questo numero è stampigliato anche sul
telaio in corrispondenza dell'attacco
ammortizzatore anteriore destro, visibile
aprendo il cofano motore fig. 185.
TARGHETTA RIASSUNTIVA DEI DATI DI
IDENTIFICAZIONE
Sulla targhetta, ubicata sul montate
porta anteriore lato sinistro,
fig. 186 sono riportati i dati relativi a:
1: nome del Costruttore, numero di
omologazione della vettura, numero di
identificazione della vettura, pesi
massimi ammessi;
2: identificazione motore, tipo
variante versione, numero per ricambi,
codice colore, ulteriori indicazioni.
18410016V0001EM
18510016V0002EM18610016V0003EM
180
DATI TECNICI

MOTORE
Motore 2.0 T4 MAir280 CV
CicloOtto
Numero e posizione cilindri4 in linea
Diametro e corsa stantuffi
(mm)84/90
Cilindrata totale (cm³)1995
Rapporto di compressione10 ± 0,35
Potenza massima (ECE) (kW)206
Potenza massima (ECE) (CV)280
Regime corrispondente (giri/min)5250
Coppia massima (ECE) (Nm)400
Coppia massima (ECE) (kgm)40,8
Regime corrispondente (giri/min)2250
Combustibile Benzina verde senza piombo 95 R.O.N. (Specifica EN228)
181

CERCHI E PNEUMATICI
CERCHI E PNEUMATICI IN DOTAZIONE
179)
Versione Cerchi Pneumatici Pneumatici da neve
2.0 T4 MAir17 x 7.5J 225/65 R17
235/65 R17
17 x 8J 235/65 R17
18 x8J 235/60 R18
235/60 R18 19 x 8J 235/55 R19
20 x 8.5J 255/45 R20
Ruotino di scorta
(ove presente)195/75 18 —
NOTA Sul Libretto di circolazione sono riportati tutti gli pneumatici omologati.
182
DATI TECNICI
