2017 Alfa Romeo Stelvio Manuale del proprietario (in Italian)

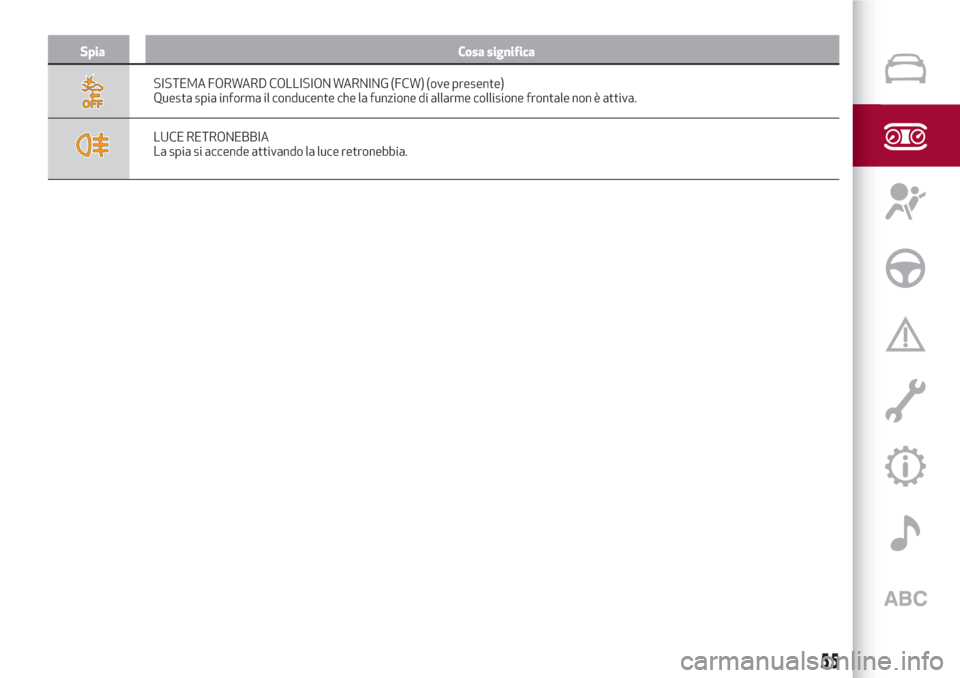

Spia Cosa significa
SISTEMA FORWARD COLLISION WARNING (FCW) (ove presente)
Questa spia informa il conducente che la funzione di allarme collisione frontale non è attiva.
LUCE RETRONEBBIA
La spia si accende attivando la luce retronebbia.
55

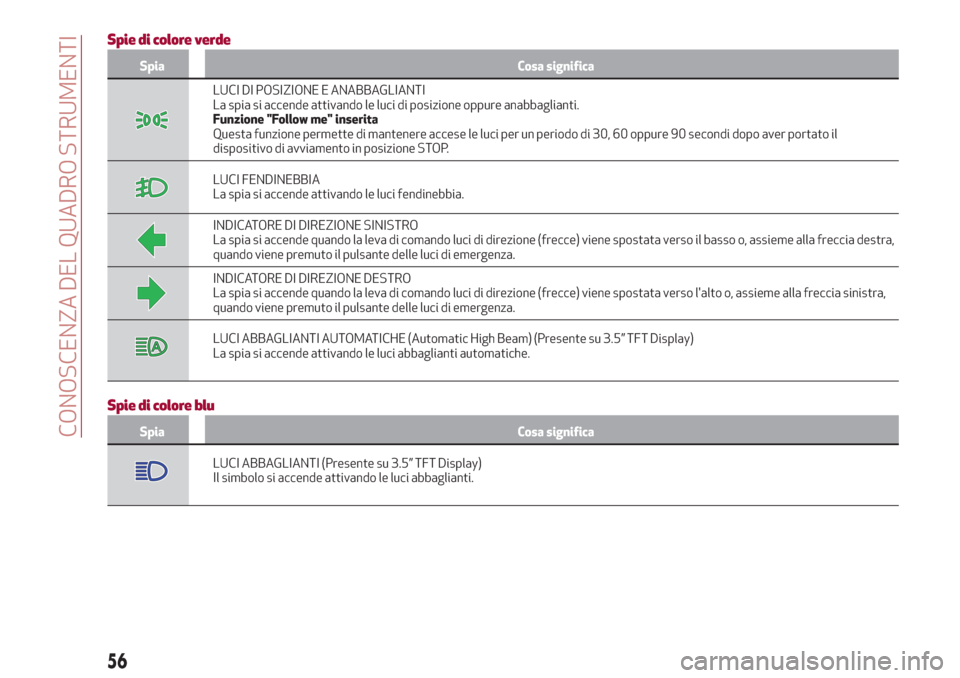

Spie di colore verde
Spia Cosa significa
LUCI DI POSIZIONE E ANABBAGLIANTI
La spia si accende attivando le luci di posizione oppure anabbaglianti.
Funzione "Follow me" inserita
Questa funzione permette di mantenere accese le luci per un periodo di 30, 60 oppure 90 secondi dopo aver portato il
dispositivo di avviamento in posizione STOP.
LUCI FENDINEBBIA
La spia si accende attivando le luci fendinebbia.
INDICATORE DI DIREZIONE SINISTRO
La spia si accende quando la leva di comando luci di direzione (frecce) viene spostata verso il basso o, assieme alla freccia destra,
quando viene premuto il pulsante delle luci di emergenza.
INDICATORE DI DIREZIONE DESTRO
La spia si accende quando la leva di comando luci di direzione (frecce) viene spostata verso l'alto o, assieme alla freccia sinistra,
quando viene premuto il pulsante delle luci di emergenza.
LUCI ABBAGLIANTI AUTOMATICHE (Automatic High Beam) (Presente su 3.5” TFT Display)
La spia si accende attivando le luci abbaglianti automatiche.
Spie di colore blu
Spia Cosa significa
LUCI ABBAGLIANTI (Presente su 3.5” TFT Display)
Il simbolo si accende attivando le luci abbaglianti.
56
CONOSCENZA DEL QUADRO STRUMENTI

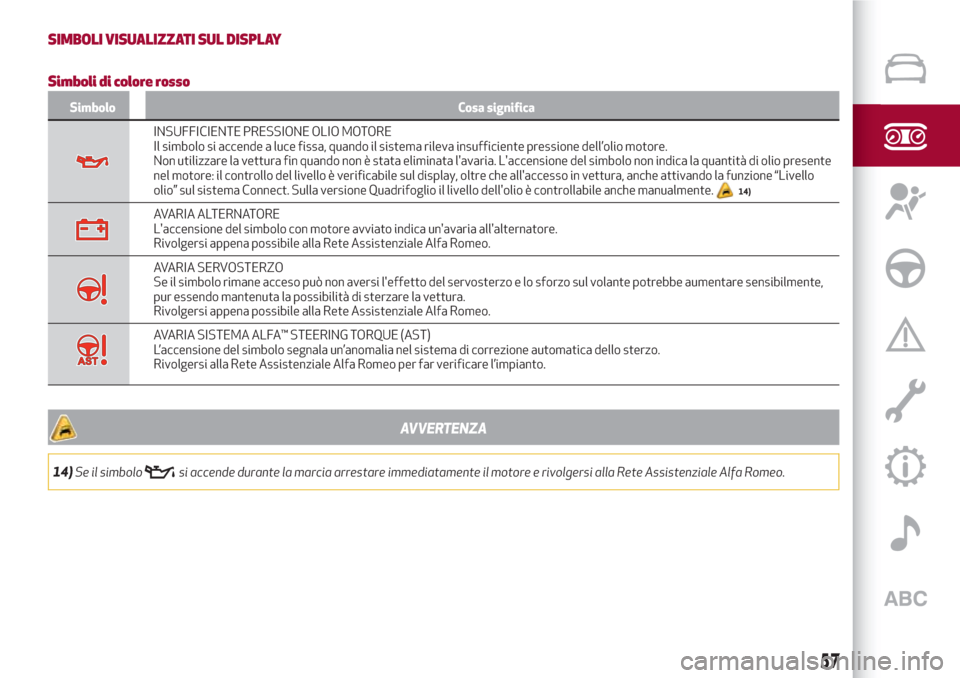

SIMBOLI VISUALIZZATI SUL DISPLAY
Simboli di colore rosso
Simbolo Cosa significa
INSUFFICIENTE PRESSIONE OLIO MOTORE
Il simbolo si accende a luce fissa, quando il sistema rileva insufficiente pressione dell’olio motore.
Non utilizzare la vettura fin quando non è stata eliminata l'avaria. L'accensione del simbolo non indica la quantità di olio presente
nel motore: il controllo del livello è verificabile sul display, oltre che all'accesso in vettura, anche attivando la funzione “Livello
olio” sul sistema Connect. Sulla versione Quadrifoglio il livello dell'olio è controllabile anche manualmente.
14)
AVARIA ALTERNATORE
L'accensione del simbolo con motore avviato indica un'avaria all'alternatore.
Rivolgersi appena possibile alla Rete Assistenziale Alfa Romeo.
AVARIA SERVOSTERZO
Se il simbolo rimane acceso può non aversi l'effetto del servosterzo e lo sforzo sul volante potrebbe aumentare sensibilmente,
pur essendo mantenuta la possibilità di sterzare la vettura.
Rivolgersi appena possibile alla Rete Assistenziale Alfa Romeo.
AVARIA SISTEMA ALFA™ STEERING TORQUE (AST)
L’accensione del simbolo segnala un’anomalia nel sistema di correzione automatica dello sterzo.
Rivolgersi alla Rete Assistenziale Alfa Romeo per far verificare l’impianto.
AVVERTENZA
14)Se il simbolosi accende durante la marcia arrestare immediatamente il motore e rivolgersi alla Rete Assistenziale Alfa Romeo.
57

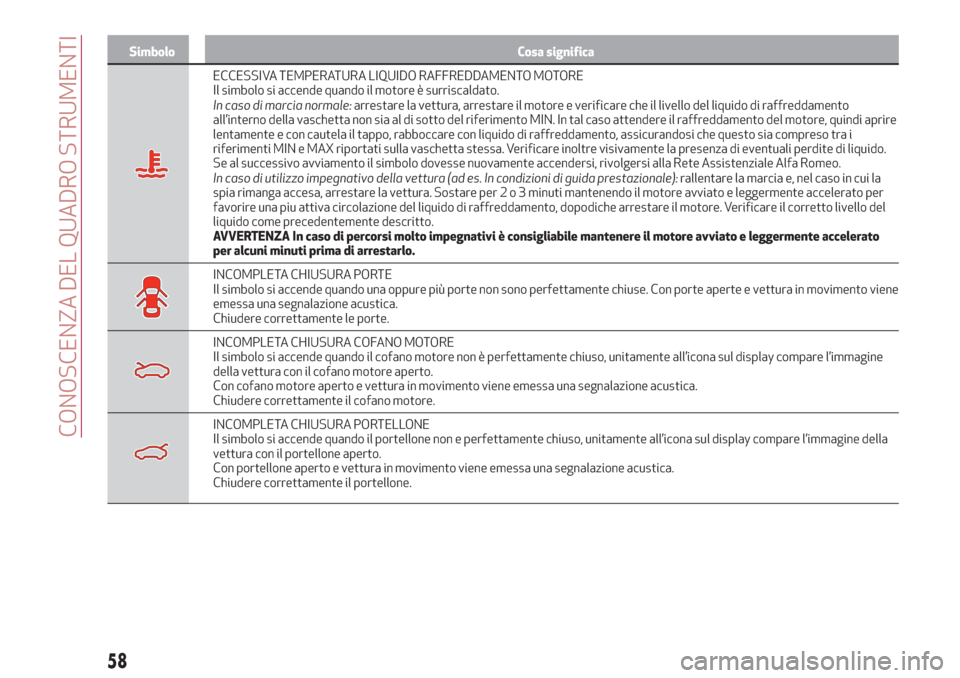

Simbolo Cosa significa
ECCESSIVA TEMPERATURA LIQUIDO RAFFREDDAMENTO MOTORE
Il simbolo si accende quando il motore è surriscaldato.
In caso di marcia normale:arrestare la vettura, arrestare il motore e verificare che il livello del liquido di raffreddamento
all’interno della vaschetta non sia al di sotto del riferimento MIN. In tal caso attendere il raffreddamento del motore, quindi aprire
lentamente e con cautela il tappo, rabboccare con liquido di raffreddamento, assicurandosi che questo sia compreso tra i
riferimenti MIN e MAX riportati sulla vaschetta stessa. Verificare inoltre visivamente la presenza di eventuali perdite di liquido.
Se al successivo avviamento il simbolo dovesse nuovamente accendersi, rivolgersi alla Rete Assistenziale Alfa Romeo.
In caso di utilizzo impegnativo della vettura (ad es. In condizioni di guida prestazionale):rallentare la marcia e, nel caso in cui la
spia rimanga accesa, arrestare la vettura. Sostare per2o3minuti mantenendo il motore avviato e leggermente accelerato per
favorire una piu attiva circolazione del liquido di raffreddamento, dopodiche arrestare il motore. Verificare il corretto livello del
liquido come precedentemente descritto.
AVVERTENZA In caso di percorsi molto impegnativi è consigliabile mantenere il motore avviato e leggermente accelerato
per alcuni minuti prima di arrestarlo.
INCOMPLETA CHIUSURA PORTE
Il simbolo si accende quando una oppure più porte non sono perfettamente chiuse. Con porte aperte e vettura in movimento viene
emessa una segnalazione acustica.
Chiudere correttamente le porte.
INCOMPLETA CHIUSURA COFANO MOTORE
Il simbolo si accende quando il cofano motore non è perfettamente chiuso, unitamente all’icona sul display compare l’immagine
della vettura con il cofano motore aperto.
Con cofano motore aperto e vettura in movimento viene emessa una segnalazione acustica.
Chiudere correttamente il cofano motore.
INCOMPLETA CHIUSURA PORTELLONE
Il simbolo si accende quando il portellone non e perfettamente chiuso, unitamente all’icona sul display compare l’immagine della
vettura con il portellone aperto.
Con portellone aperto e vettura in movimento viene emessa una segnalazione acustica.
Chiudere correttamente il portellone.
58
CONOSCENZA DEL QUADRO STRUMENTI

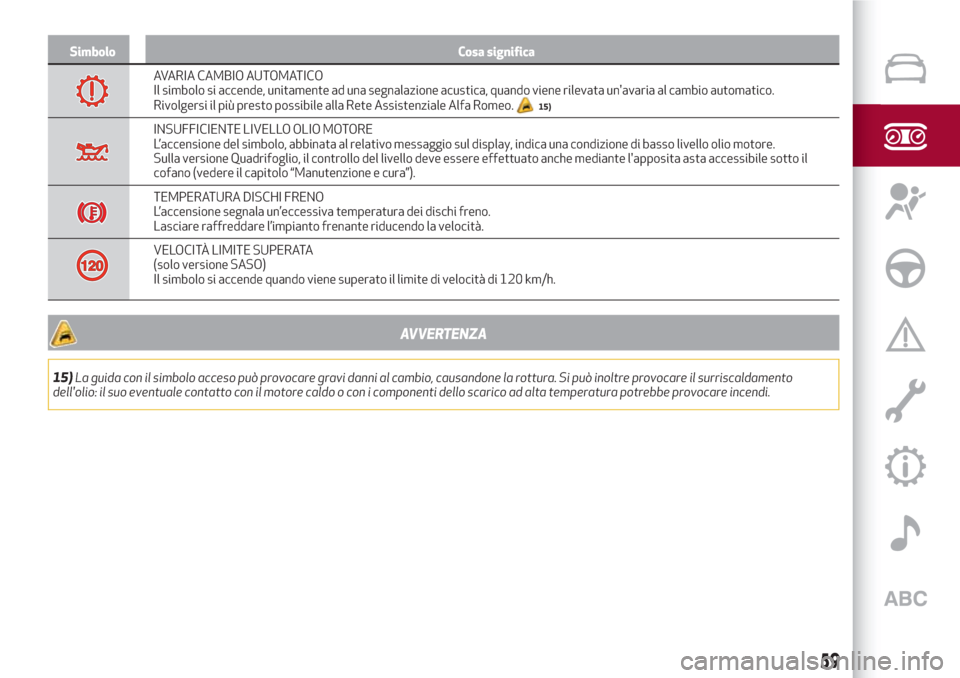

Simbolo Cosa significa
AVARIA CAMBIO AUTOMATICO
Il simbolo si accende, unitamente ad una segnalazione acustica, quando viene rilevata un'avaria al cambio automatico.
Rivolgersi il più presto possibile alla Rete Assistenziale Alfa Romeo.
15)
INSUFFICIENTE LIVELLO OLIO MOTORE
L’accensione del simbolo, abbinata al relativo messaggio sul display, indica una condizione di basso livello olio motore.
Sulla versione Quadrifoglio, il controllo del livello deve essere effettuato anche mediante l'apposita asta accessibile sotto il
cofano (vedere il capitolo “Manutenzione e cura”).
TEMPERATURA DISCHI FRENO
L’accensione segnala un’eccessiva temperatura dei dischi freno.
Lasciare raffreddare l’impianto frenante riducendo la velocità.
VELOCITÀ LIMITE SUPERATA
(solo versione SASO)
Il simbolo si accende quando viene superato il limite di velocità di 120 km/h.
AVVERTENZA
15)La guida con il simbolo acceso può provocare gravi danni al cambio, causandone la rottura. Si può inoltre provocare il surriscaldamento
dell'olio: il suo eventuale contatto con il motore caldo o con i componenti dello scarico ad alta temperatura potrebbe provocare incendi.
59

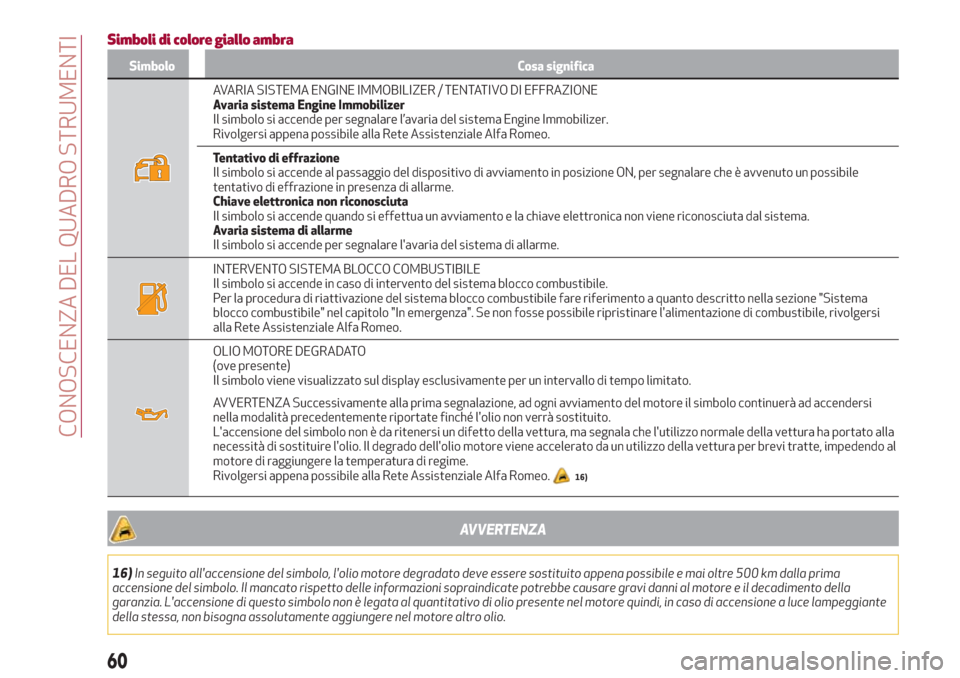

Simboli di colore giallo ambra
Simbolo Cosa significa
AVARIA SISTEMA ENGINE IMMOBILIZER / TENTATIVO DI EFFRAZIONE
Avaria sistema Engine Immobilizer
Il simbolo si accende per segnalare l’avaria del sistema Engine Immobilizer.
Rivolgersi appena possibile alla Rete Assistenziale Alfa Romeo.
Tentativo di effrazione
Il simbolo si accende al passaggio del dispositivo di avviamento in posizione ON, per segnalare che è avvenuto un possibile
tentativo di effrazione in presenza di allarme.
Chiave elettronica non riconosciuta
Il simbolo si accende quando si effettua un avviamento e la chiave elettronica non viene riconosciuta dal sistema.
Avaria sistema di allarme
Il simbolo si accende per segnalare l'avaria del sistema di allarme.
INTERVENTO SISTEMA BLOCCO COMBUSTIBILE
Il simbolo si accende in caso di intervento del sistema blocco combustibile.
Per la procedura di riattivazione del sistema blocco combustibile fare riferimento a quanto descritto nella sezione "Sistema
blocco combustibile" nel capitolo "In emergenza". Se non fosse possibile ripristinare l'alimentazione di combustibile, rivolgersi
alla Rete Assistenziale Alfa Romeo.
OLIO MOTORE DEGRADATO
(ove presente)
Il simbolo viene visualizzato sul display esclusivamente per un intervallo di tempo limitato.
AVVERTENZA Successivamente alla prima segnalazione, ad ogni avviamento del motore il simbolo continuerà ad accendersi
nella modalità precedentemente riportate finché l'olio non verrà sostituito.
L'accensione del simbolo non è da ritenersi un difetto della vettura, ma segnala che l'utilizzo normale della vettura ha portato alla
necessità di sostituire l'olio. Il degrado dell'olio motore viene accelerato da un utilizzo della vettura per brevi tratte, impedendo al
motore di raggiungere la temperatura di regime.
Rivolgersi appena possibile alla Rete Assistenziale Alfa Romeo.
16)
AVVERTENZA
16)In seguito all'accensione del simbolo, l'olio motore degradato deve essere sostituito appena possibile e mai oltre 500 km dalla prima
accensione del simbolo. Il mancato rispetto delle informazioni sopraindicate potrebbe causare gravi danni al motore e il decadimento della
garanzia. L'accensione di questo simbolo non è legata al quantitativo di olio presente nel motore quindi, in caso di accensione a luce lampeggiante
della stessa, non bisogna assolutamente aggiungere nel motore altro olio.
60
CONOSCENZA DEL QUADRO STRUMENTI

Simbolo Cosa significa
AVARIA SENSORE PRESSIONE OLIO MOTORE
Il simbolo si accende a luce fissa, in caso di avaria al sensore di pressione dell’olio motore.
Rivolgersi appena possibile alla Rete Assistenziale Alfa Romeo.
AVARIA SENSORE LIVELLO OLIO MOTORE
Il simbolo si accende in caso di avaria al sensore di livello dell'olio motore.
Rivolgersi appena possibile alla Rete Assistenziale Alfa Romeo.
AVARIA SISTEMA FORWARD COLLISION WARNING (FCW)
Il simbolo si accende, in caso di avaria del sistema Forward Collision Warning.
Rivolgersi appena possibile alla Rete Assistenziale Alfa Romeo.
AVARIA SISTEMA START & STOP EVO
Il simbolo si accende per segnalare l'avaria del sistema Start & Stop Evo.
Rivolgersi appena possibile alla Rete Assistenziale Alfa Romeo per far eliminare l’avaria.
AVARIA SENSORE PIOGGIA
Il simbolo si accende in caso di avaria dell'automatismo tergicristallo.
Rivolgersi appena possibile alla Rete Assistenziale Alfa Romeo.
AVARIA SENSORE CREPUSCOLARE
Il simbolo si accende in caso di avaria dell'automatismo accensione automatica proiettori anabbaglianti.
Rivolgersi appena possibile alla Rete Assistenziale Alfa Romeo.
AVARIA SISTEMA BLIND SPOT MONITORING
Il simbolo si accende in caso di avaria al sistema Blind Spot Monitoring.
Rivolgersi appena possibile alla Rete Assistenziale Alfa Romeo.
AVARIA SENSORE LIVELLO COMBUSTIBILE
Il simbolo si accende in caso di avaria del sensore livello combustibile
Rivolgersi appena possibile alla Rete Assistenziale Alfa Romeo.
AVARIA LUCI ESTERNE
Il simbolo si accende per segnalare un'avaria alle seguenti luci: luci diurne (DRL) / luci di parcheggio / luci di direzione rimorchio (se
presente) / luci rimorchio (se presente) / luci di posizione / luci di direzione / luce retronebbia / luce retromarcia / luci stop / luci
targa.
L’avaria potrebbe essere dovuta alla bruciatura della lampada oppure del relativo fusibile di protezione oppure l’interruzione del
collegamento elettrico.
Procedere alla sostituzione della lampada oppure del relativo fusibile. Rivolgersi alla Rete Assistenziale Alfa Romeo.
61

Simbolo Cosa significa
AVARIA SISTEMA KEYLESS START
Il simbolo si accende, in caso di avaria al sistema Keyless Start.
Rivolgersi appena possibile alla Rete Assistenziale Alfa Romeo.
AVARIA SISTEMA BLOCCO COMBUSTIBILE
Il simbolo si accende, in caso di avaria al sistema blocco combustibile.
Rivolgersi appena possibile alla Rete Assistenziale Alfa Romeo.
AVARIA SISTEMA LANE DEPARTURE WARNING (LDW)
Il simbolo si accende anche in caso di avaria al sistema Lane Departure Warning.
Rivolgersi appena possibile alla Rete Assistenziale Alfa Romeo.
AVARIA LUCI ABBAGLIANTI AUTOMATICHE (Automatic High Beam)
(ove presente)
Il simbolo si accende per segnalare l'avaria delle luci abbaglianti automatiche.
Rivolgersi appena possibile alla Rete Assistenziale Alfa Romeo per far eliminare l'avaria.
ECCESSIVA TEMPERATURA OLIO CAMBIO AUTOMATICO
Il simbolo si accende in caso di surriscaldamento del cambio, a seguito di un uso particolarmente gravoso. In questo caso viene
effettuata una limitazione delle prestazioni del motore.
Attendere, con motore arrestato oppure al minimo, lo spegnimento del simbolo.
AVARIA CENTRALINA LUCI RIMORCHIO
Il simbolo si accende per segnalare l'avaria della centralina che gestisce le luci del rimorchio.
Verificare che il connettore luci rimorchio sia collegato correttamente alla presa, se al successivo avvio motore l’avaria dovesse
permanere occorre rivolgersi appena possibile alla Rete Assistenziale Alfa Romeo per far verificare l'impianto.
AVARIA IMPIANTO AUDIO
Il simbolo si accende per segnalare l'avaria dell'impianto audio.
Rivolgersi appena possibile alla Rete Assistenziale Alfa Romeo per far eliminare l'avaria.
AVARIA SISTEMA SPEED LIMITER
Durante la marcia, l'accensione del simbolo, segnala un'anomalia nel sistema Speed Limiter.
Rivolgersi appena possibile alla Rete Assistenziale Alfa Romeo per far eliminare l'avaria.
INSUFFICIENTE LIVELLO LIQUIDO RAFFREDDAMENTO MOTORE
L’accensione del simbolo indica una condizione di basso livello liquido raffreddamento.
Rabboccare come descritto nel capitolo “Manutenzione e Cura”
62
