2017 Alfa Romeo MiTo Εγχειρίδιο χρήσης (in Greek)

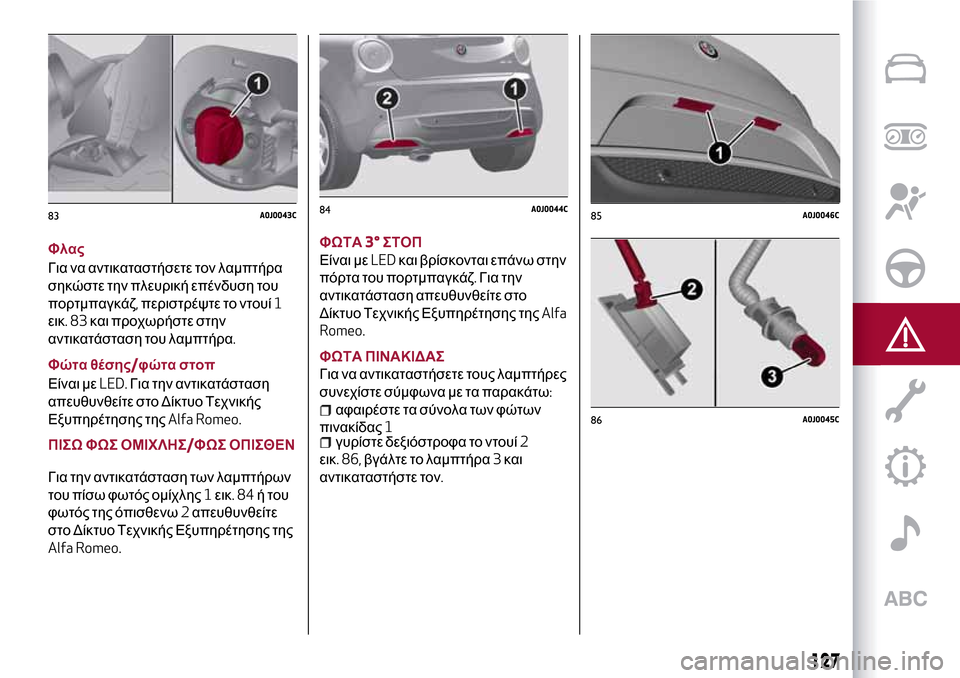

Φλας
Για να αντικαταστήσετε τον λαμπτήρα
σηκώστε την πλευρική επένδυση του
πορτμπαγκάζ,περιστρέψτε το ντουί1
εικ.83και προχωρήστε στην
αντικατάσταση του λαμπτήρα.
Φώτα θέσης/φώτα στοπ
Είναι μεLED.Για την αντικατάσταση
απευθυνθείτε στο Δίκτυο Τεχνικής
Εξυπηρέτησης τηςAlfa Romeo.
ΠΙΣΩ ΦΩΣ ΟΜΙΧΛΗΣ/ΦΩΣ ΟΠΙΣΘΕΝ
Για την αντικατάσταση των λαμπτήρων
του πίσω φωτός ομίχλης1εικ.84ή του
φωτός της όπισθενω2απευθυνθείτε
στο Δίκτυο Τεχνικής Εξυπηρέτησης της
Alfa Romeo.
ΦΩΤΑ3°ΣΤΟΠ
Είναι μεLEDκαι βρίσκονται επάνω στην
πόρτα του πορτμπαγκάζ.Για την
αντικατάσταση απευθυνθείτε στο
Δίκτυο Τεχνικής Εξυπηρέτησης τηςAlfa
Romeo.
ΦΩΤΑ ΠΙΝΑΚΙΔΑΣ
Για να αντικαταστήσετε τους λαμπτήρες
συνεχίστε σύμφωνα με τα παρακάτω:
αφαιρέστε τα σύνολα των φώτων
πινακίδας1
γυρίστε δεξιόστροφα το ντουί2
εικ. 86,βγάλτε το λαμπτήρα3και
αντικαταστήστε τον.
83A0J0043C84A0J0044C85A0J0046C
86A0J0045C
127

περίπτωση βλάβης ή λανθασμένης
παρέμβασης επάνω στο σύστημα.
ΕΚΔΟΣΕΙΣ ΜΕ ΑΥΤΟΜΑΤΟ ΚΙΒΩΤΙΟ
ΤΑΧΥΤΗΤΩΝ"ALFA TCT"
(όπου υπάρχει)
Τα εξαρτήματα του κιβωτίου ταχυτήτων
Alfa TCTπροστατεύονται από ειδικές
ασφάλειες.Σε περίπτωση
αντικατάστασης απευθυνθείτε στο
Δίκτυο Τεχνικής Εξυπηρέτησης τηςAlfa
Romeo.
ΕΚΔΟΣΕΙΣ ΜΕ ΣΥΣΤΗΜΑLPG
(όπου υπάρχει)
Τα εξαρτήματα του συστήματοςLPG
προστατεύονται από ειδικές ασφάλειες.
Σε περίπτωση αντικατάστασης
απευθυνθείτε στο Δίκτυο Τεχνικής
Εξυπηρέτησης τηςAlfa Romeo.

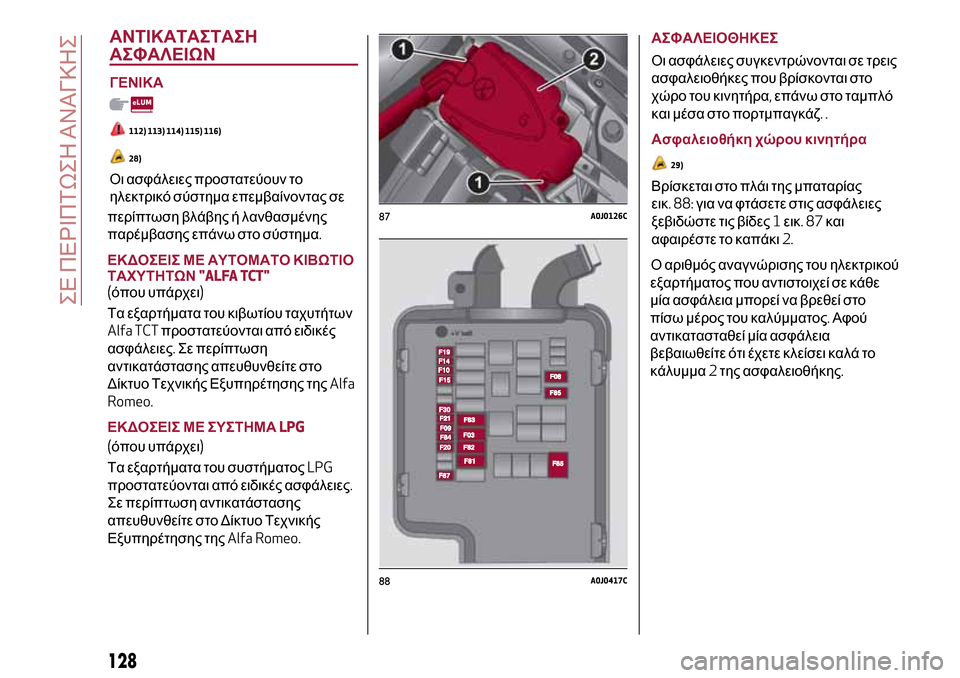

ΑΣΦΑΛΕΙΟΘΗΚΕΣ
Οι ασφάλειες συγκεντρώνονται σε τρεις
ασφαλειοθήκες που βρίσκονται στο
χώρο του κινητήρα,επάνω στο ταμπλό
και μέσα στο πορτμπαγκάζ..
Ασφαλειοθήκη χώρου κινητήρα
29)
Βρίσκεται στο πλάι της μπαταρίας
εικ. 88:για να φτάσετε στις ασφάλειες
ξεβιδώστε τις βίδες1εικ.87και
αφαιρέστε το καπάκι2.
Ο αριθμός αναγνώρισης του ηλεκτρικού
εξαρτήματος που αντιστοιχεί σε κάθε
μία ασφάλεια μπορεί να βρεθεί στο
πίσω μέρος του καλύμματος.Αφού
αντικατασταθεί μία ασφάλεια
βεβαιωθείτε ότι έχετε κλείσει καλά το
κάλυμμα2της ασφαλειοθήκης.
87A0J0126C
88A0J0417C
128
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ
ΑΝΤΙΚΑΤΑΣΤΑΣΗ
ΑΣΦΑΛΕΙΩΝ
ΓΕΝΙΚΑ
112) 113) 114) 115) 116)
28)
Οι ασφάλειες προστατεύουν το
ηλεκτρικό σύστημα επεμβαίνοντας σε

89A0J0334C
129
90A0J0205C

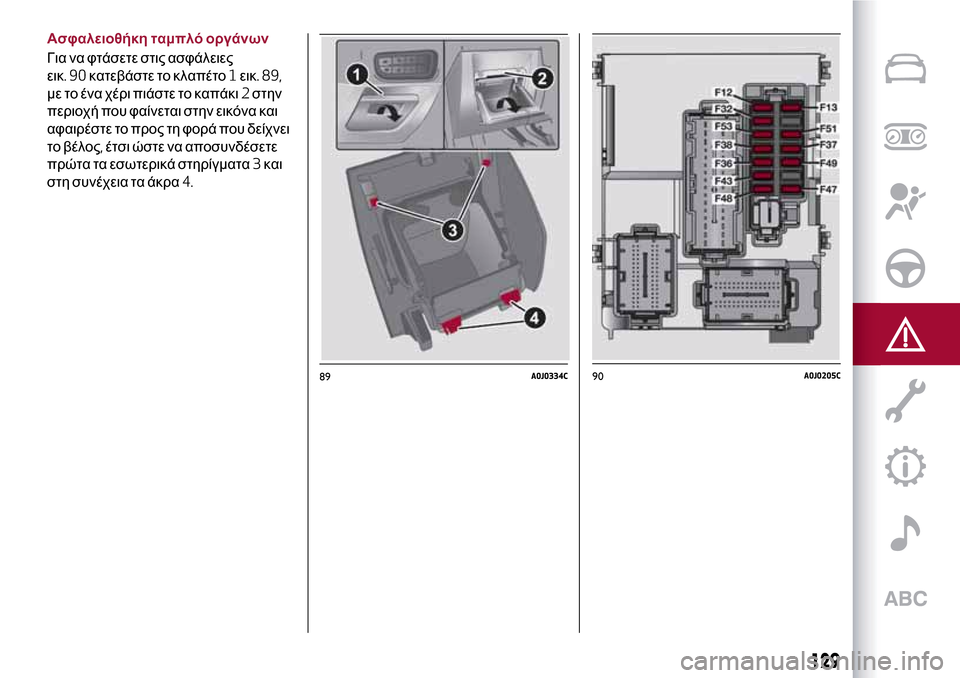

Ασφαλειοθήκη ταμπλό οργάνων
Για να φτάσετε στις ασφάλειες
εικ.90κατεβάστε το κλαπέτο1εικ. 89,
με το ένα χέρι πιάστε το καπάκι2στην
περιοχή που φαίνεται στην εικόνα και
αφαιρέστε το προς τη φορά που δείχνει
το βέλος,έτσι ώστε να αποσυνδέσετε
πρώτα τα εσωτερικά στηρίγματα3και
στη συνέχεια τα άκρα4.

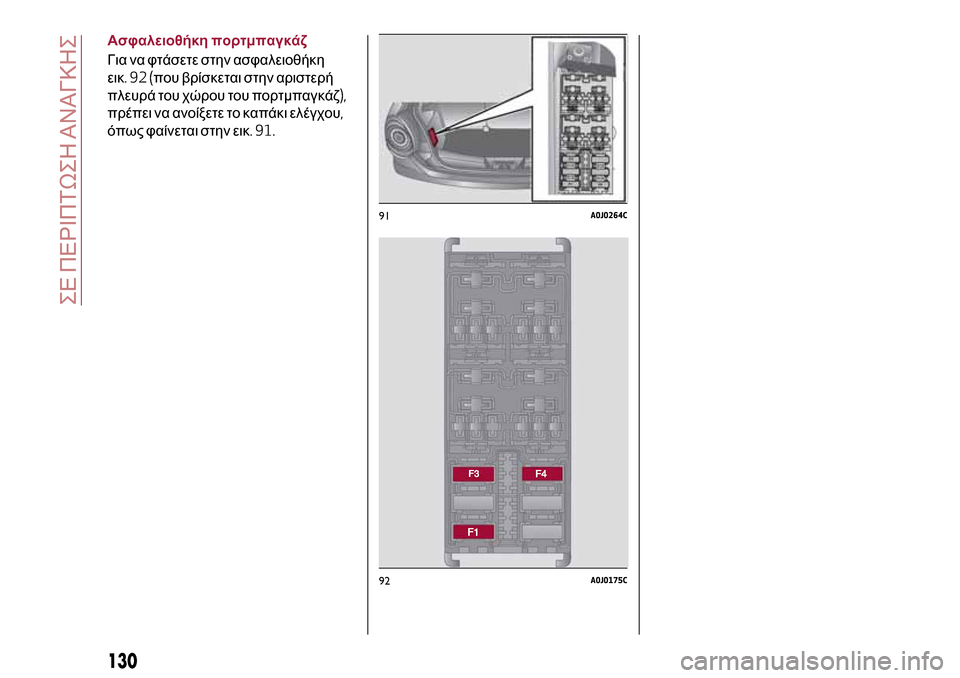

Ασφαλειοθήκη πορτμπαγκάζ
Για να φτάσετε στην ασφαλειοθήκη
εικ.92(που βρίσκεται στην αριστερή
πλευρά του χώρου του πορτμπαγκάζ),
πρέπει να ανοίξετε το καπάκι ελέγχου,
όπως φαίνεται στην εικ. 91.
91A0J0264C
92A0J0175C
130
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ

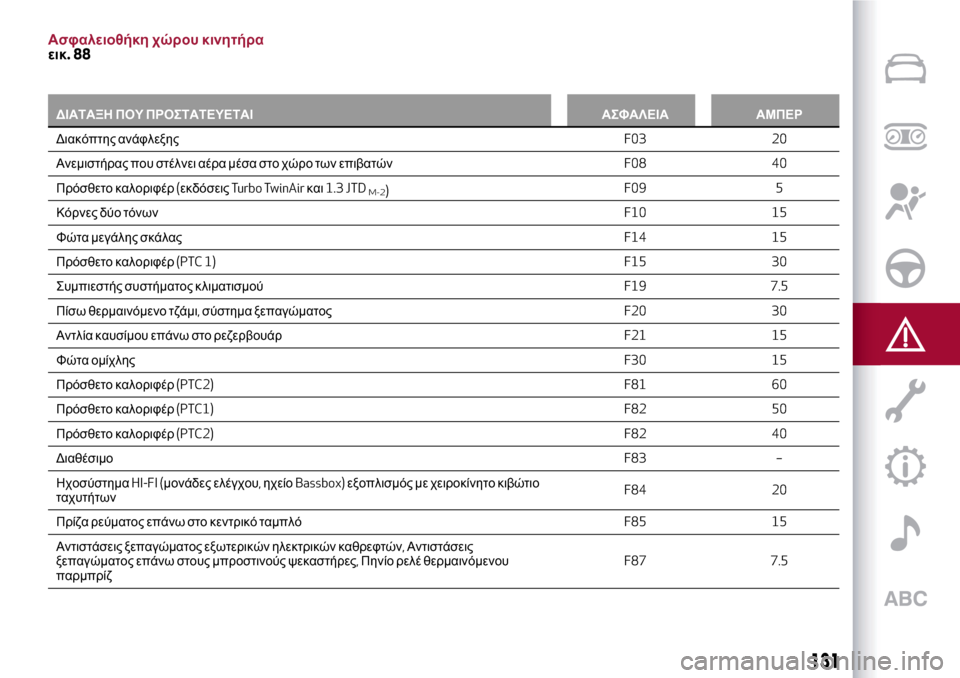

Ασφαλειοθήκη χώρου κινητήραεικ.88
ΔΙΑΤΑΞΗ ΠΟΥ ΠΡΟΣΤΑΤΕΥΕΤΑΙ ΑΣΦΑΛΕΙΑ ΑΜΠΕΡ
Διακόπτης ανάφλεξηςF03 20
Ανεμιστήρας
που στέλνει αέρα μέσα στο χώρο των επιβατώνF08 40
Πρόσθετο καλοριφέρ(εκδόσειςTurbo TwinAirκαι1.3 JTD
M-2)F09 5
Κόρνες δύο τόνωνF10 15
Φώτα μεγάλης σκάλαςF14 15
Πρόσθετο καλοριφέρ(PTC 1) F15 30
Συμπιεστής συστήματος κλιματισμούF19 7.5
Πίσω θερμαινόμενο τζάμι,σύστημα ξεπαγώματοςF20 30
Αντλία καυσίμου επάνω στο ρεζερβουάρF21 15
Φώτα ομίχληςF30 15
Πρόσθετο καλοριφέρ(PTC2) F81 60
Πρόσθετο καλοριφέρ(PTC1) F82 50
Πρόσθετο καλοριφέρ(PTC2) F82 40
ΔιαθέσιμοF83 –
ΗχοσύστημαHI-FI (μονάδες ελέγχου,ηχείοBassbox)εξοπλισμός με χειροκίνητο κιβώτιο
ταχυτήτωνF84 20
Πρίζα ρεύματος επάνω στο κεντρικό ταμπλόF85 15
Αντιστάσεις ξεπαγώματος εξωτερικών ηλεκτρικών καθρεφτών,Αντιστάσεις
ξεπαγώματος επάνω στους μπροστινούς ψεκαστήρες,Πηνίο ρελέ θερμαινόμενου
παρμπρίζF87 7.5
131

Ασφαλειοθήκη ταμπλό οργάνωνεικ.90
ΔΙΑΤΑΞΗ ΠΟΥ ΠΡΟΣΤΑΤΕΥΕΤΑΙ ΑΣΦΑΛΕΙΑ ΑΜΠΕΡ
ΔιαθέσιμοF12 –
Ρυθμιστής
ύψους προβολέωνF13 5
INT/AΡελέ ασφαλειοθήκης διανομής χώρου κινητήραF31 5
Τροφοδοσία πρίζας διάγνωσηςEOBD /Uconnect
™/Σειρήνα συναγερμού/Ογκομετρικοί
αισθητήρες συναγερμού/Βεντιλατέρ/ΣύστημαTPMS /Εντολές ηλεκτρικών καθρεφτών
/Εντολές κλιματισμούF36 15
Διακόπτης φώτων στοπ(ΦΑ)/Κόμβος πίνακα οργάνων/Ρυθμιστής ύψους προβολέωνF37 5
Κεντρικό κλείδωμα θυρών και πορτμπαγκάζF38 15
Αντλία πλυσίματος παρμπρίζ/πίσω τζαμιούF43 20
Ηλεκτρικός γρύλος τζαμιού(στην πλευρά του οδηγού) F47 20
Ηλεκτρικός γρύλος τζαμιού(στην πλευρά του συνοδηγού) F48 20
Αισθητήρες παρκαρίσματος/Φωτισμός εντολών,Ηλεκτροχρωμικός καθρέφτης/
Αισθητήρας βροχής/χαμηλού φωτισμού/Συρόμενη οροφή/ΣύστημαTPMS /Φωτισμός
αναπτήρα/Πλακέτα συστήματοςS.B.R.F49 5
Εντολές κλιματισμού,Σύστημα προεγκατάστασης ραδιοφώνου/
Bluetooth®/
Διακόπτης φώτων στοπ(ΦΚ)/Διακόπτης συμπλέκτη/Διακόπτης όπισθεν/Μετρητής
μάζας αέρα(εκδόσεις με πετρέλαιο)/Αισθητήρας παρουσίας νερού στο φίλτρο
πετρελαίου(εκδόσεις με πετρέλαιο)F51 5
Κόμβος Πίνακα ΟργάνωνF53 5
132
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ

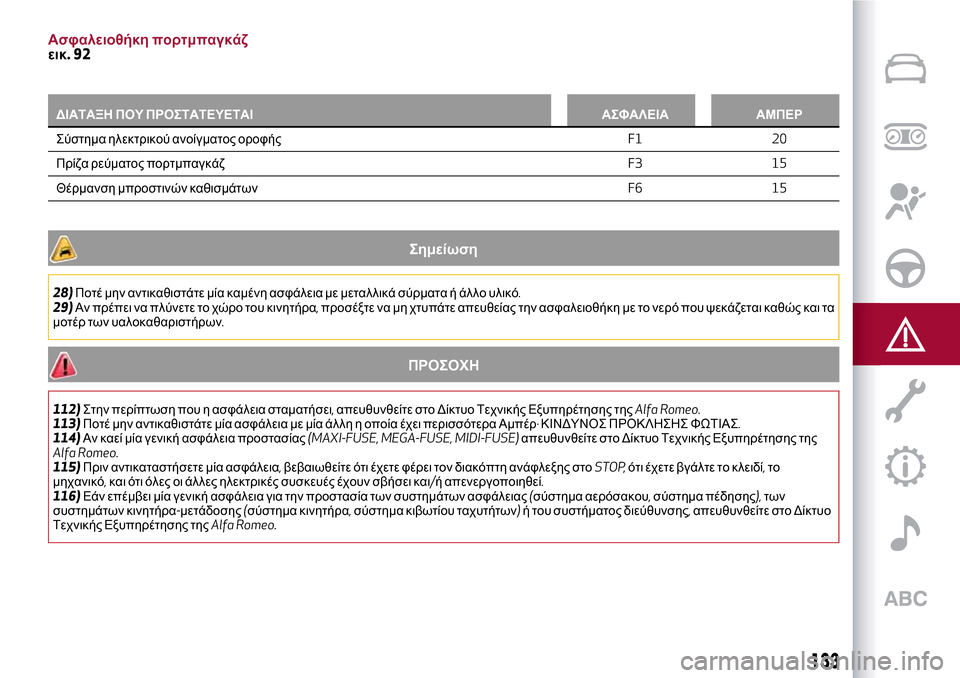

Ασφαλειοθήκη πορτμπαγκάζεικ.92
ΔΙΑΤΑΞΗ ΠΟΥ ΠΡΟΣΤΑΤΕΥΕΤΑΙ ΑΣΦΑΛΕΙΑ ΑΜΠΕΡ
Σύστημα ηλεκτρικού ανοίγματος οροφήςF1 20
Πρίζα
ρεύματος πορτμπαγκάζF3 15
Θέρμανση μπροστινών καθισμάτωνF6 15
Σημείωση
28)Ποτέ μην αντικαθιστάτε μία καμένη ασφάλεια με μεταλλικά σύρματα ή άλλο υλικό.
29)Αν πρέπει να πλύνετε το χώρο του κινητήρα,προσέξτε να μη χτυπάτε απευθείας την ασφαλειοθήκη με το νερό που ψεκάζεται καθώς και τα
μοτέρ των υαλοκαθαριστήρων.
ΠΡΟΣΟΧΗ
112)Στην περίπτωση που η ασφάλεια σταματήσει,απευθυνθείτε στο Δίκτυο Τεχνικής Εξυπηρέτησης τηςAlfa Romeo.
113)Ποτέ μην αντικαθιστάτε μία ασφάλεια με μία άλλη η οποία έχει περισσότερα Αμπέρ·ΚΙΝΔΥΝΟΣ ΠΡΟΚΛΗΣΗΣ ΦΩΤΙΑΣ.
114)Αν καεί μία γενική ασφάλεια προστασίας(MAXI-FUSE, MEGA-FUSE, MIDI-FUSE)απευθυνθείτε στο Δίκτυο Τεχνικής Εξυπηρέτησης της
Alfa Romeo.
115)Πριν αντικαταστήσετε μία ασφάλεια,βεβαιωθείτε ότι έχετε φέρει τον διακόπτη ανάφλεξης στοSTOP,ότι έχετε βγάλτε το κλειδί,το
μηχανικό,και ότι όλες οι άλλες ηλεκτρικές συσκευές έχουν σβήσει και/ή απενεργοποιηθεί.
116)Εάν επέμβει μία γενική ασφάλεια για την προστασία των συστημάτων ασφάλειας(σύστημα αερόσακου,σύστημα πέδησης),των
συστημάτων κινητήρα-μετάδοσης(σύστημα κινητήρα,σύστημα κιβωτίου ταχυτήτων)ή του συστήματος διεύθυνσης,απευθυνθείτε στο Δίκτυο
Τεχνικής Εξυπηρέτησης τηςAlfa Romeo.
133

ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΕΝΟΣ
ΤΡΟΧΟΥ
ΓΡΥΛΟΣ
117) 118) 119) 120) 121) 122)
30) 31)
Είναι καλό να γνωρίζετε ότι:
το βάρος του γρύλου είναι1,76κιλά
ο γρύλος δεν χρειάζεται καμία
ρύθμιση
ο γρύλος δεν μπορεί να
επισκευαστεί·στην περίπτωση βλάβης
πρέπει να τον αντικαταστήσετε με έναν
άλλο αυθεντικό
δεν θα πρέπει να μοντάρετε επάνω
στο γρύλο κανένα εργαλείο εκτός από
εκείνο που προβλέπεται για τη
λειτουργία του.
Συντήρηση του γρύλου
αποφύγετε τη συγκέντρωση βρωμιάς
επάνω στον''ατέρμονα κοχλία''
διατηρήστε τη λίπανση στον
ατέρμονα κοχλία
σε καμία περίπτωση μην
τροποποιήσετε τον γρύλο.
Συνθήκες στις οποίες δεν πρέπει να
χρησιμοποιείται ο γρύλος
θερμοκρασίες μικρότερες από-40°C
επάνω σε αμμώδες ή λασπώδες
έδαφος
επάνω σε έδαφος με ανισότητες
σε δρόμο με μεγάλη κλίση
σε ακραίες κλιματικές συνθήκες:
θύελλες,τυφώνες,κυκλώνες,
χιονοθύελλες,καταιγίδες κτλ.
σε άμεση επαφή με τον κινητήρα ή
για επισκευές κάτω από το αυτοκίνητο
επάνω σε πλεούμενο.
Διαδικασία αντικατάστασης τροχού
Για να αντικαταστήσετε έναν τροχό
κάντε τα ακόλουθα:
σταματήστε το αυτοκίνητο σε ένα
μέρος έτσι ώστε να μην είναι επικίνδυνο
για τα διερχόμενα αυτοκίνητα και όπου
μπορείτε να αντικαταστήσετε τον τροχό
με ασφάλεια.Το έδαφος πρέπει να είναι
επίπεδο και συμπαγές
σβήστε τον κινητήρα,τραβήξτε το
χειρόφρενο και βάλτε την1ηταχύτητα ή
την όπισθεν.Φορέστε το φθορίζον
τζάκετ(υποχρεωτικά από το νόμο)πριν
βγείτε από το αυτοκίνητο
ανοίξτε το πορτμπαγκάζ και
σηκώστε προς τα επάνω το ταπέτο της
επένδυσης χρησιμοποιώντας την άκρη
1εικ.93
ξεβιδώστε τη διάταξη ασφάλισης1
εικ. 94,πάρτε την εργαλειοθήκη2και
φέρτε την κοντά στον τροχό που θα
αντικαταστήσετε.Στη συνέχεια πάρτε τη
ρεζέρβα του τροχού3
για τις εκδόσεις με σιδερένιες
ζάντες::βάλτε το κατσαβίδι μέσα στη
σχισμή1εικ.95έτσι ώστε να βγάλετε το
ελατήριο2που συγκρατεί το τάσι του
τροχού
93A0J0104C
94A0J0105C
134
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ
