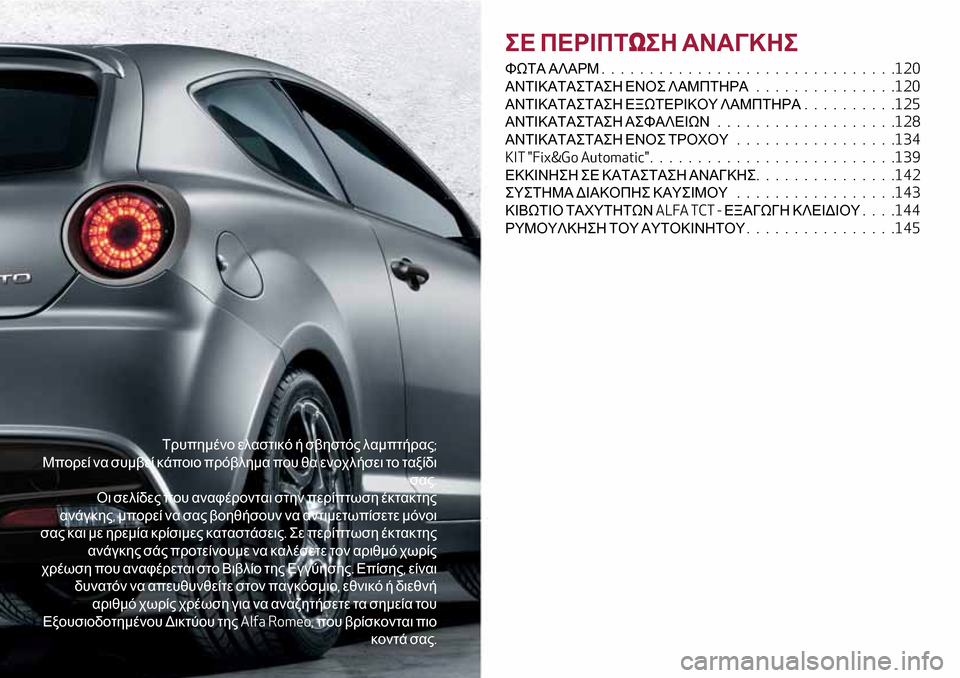

2017 Alfa Romeo MiTo Εγχειρίδιο χρήσης (in Greek)

Τρυπημένο ελαστικό ή σβηστός λαμπτήρας;
Μπορεί να συμβεί κάποιο πρόβλημα που θα ενοχλήσει το ταξίδι
σας.
Οι σελίδες που αναφέρονται στην περίπτωση έκτακτης
ανάγκης,μπορεί να σας βοηθήσουν να αντιμετωπίσετε μόνοι
σας και με ηρεμία κρίσιμες καταστάσεις.Σε περίπτωση έκτακτης
ανάγκης σάς προτείνουμε να καλέσετε τον αριθμό χωρίς
χρέωση που αναφέρεται στο Βιβλίο της Εγγύησης.Επίσης,είναι
δυνατόν να απευθυνθείτε στον παγκόσμιο,εθνικό ή διεθνή
αριθμό χωρίς χρέωση για να αναζητήσετε τα σημεία του
Εξουσιοδοτημένου Δικτύου τηςAlfa Romeo,που βρίσκονται πιο
κοντά σας.
ΣΕ ΠΕΡΙΠΤΣΗ ΑΝΑΓΚΗΣ
ΦΩΤΑ ΑΛΑΡΜ...............................120
ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΕΝΟΣ ΛΑΜΠΤΗΡΑ...............120
ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΕΞΩΤΕΡΙΚΟΥ ΛΑΜΠΤΗΡΑ..........125
ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΑΣΦΑΛΕΙΩΝ...................128
ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΕΝΟΣ ΤΡΟΧΟΥ.................134
KIT "Fix&Go Automatic"..........................139
ΕΚΚΙΝΗΣΗ ΣΕ ΚΑΤΑΣΤΑΣΗ ΑΝΑΓΚΗΣ...............142
ΣΥΣΤΗΜΑ ΔΙΑΚΟΠΗΣ ΚΑΥΣΙΜΟΥ.................143
ΚΙΒΩΤΙΟ ΤΑΧΥΤΗΤΩΝALFA TCT -ΕΞΑΓΩΓΗ ΚΛΕΙΔΙΟΥ. . . .144
ΡΥΜΟΥΛΚΗΣΗ ΤΟΥ ΑΥΤΟΚΙΝΗΤΟΥ................145

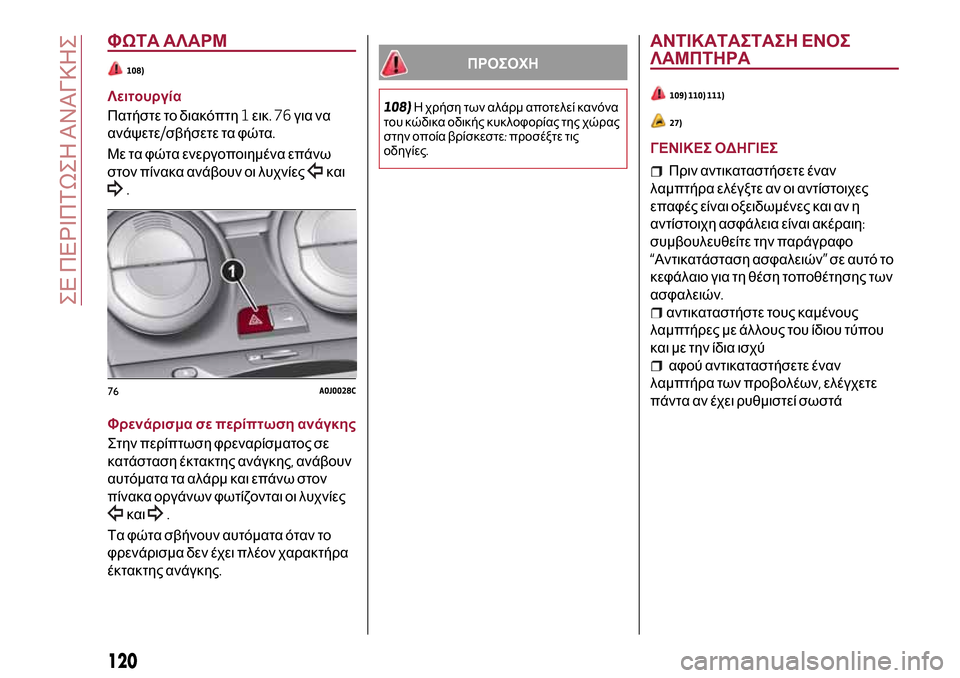

ΦΩΤΑ ΑΛΑΡΜ
108)
Λειτουργία
Πατήστε το διακόπτη1εικ.76για να
ανάψετε/σβήσετε τα φώτα.
Με τα φώτα ενεργοποιημένα επάνω
στον πίνακα ανάβουν οι λυχνίες
και
.
Φρενάρισμα σε περίπτωση ανάγκης
Στην περίπτωση φρεναρίσματος σε
κατάσταση έκτακτης ανάγκης,ανάβουν
αυτόματα τα αλάρμ και επάνω στον
πίνακα οργάνων φωτίζονται οι λυχνίες
και.
Τα φώτα σβήνουν αυτόματα όταν το
φρενάρισμα δεν έχει πλέον χαρακτήρα
έκτακτης ανάγκης.
ΠΡΟΣΟΧΗ
108)Η χρήση των αλάρμ αποτελεί κανόνα
του κώδικα οδικής κυκλοφορίας της χώρας
στην οποία βρίσκεστε:προσέξτε τις
οδηγίες.
ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΕΝΟΣ
ΛΑΜΠΤΗΡΑ
109) 110) 111)
27)
ΓΕΝΙΚΕΣ ΟΔΗΓΙΕΣ
Πριν αντικαταστήσετε έναν
λαμπτήρα ελέγξτε αν οι αντίστοιχες
επαφές είναι οξειδωμένες και αν η
αντίστοιχη ασφάλεια είναι ακέραιη:
συμβουλευθείτε την παράγραφο
“Αντικατάσταση ασφαλειών”σε αυτό το
κεφάλαιο για τη θέση τοποθέτησης των
ασφαλειών.
αντικαταστήστε τους καμένους
λαμπτήρες με άλλους του ίδιου τύπου
και με την ίδια ισχύ
αφού αντικαταστήσετε έναν
λαμπτήρα των προβολέων,ελέγχετε
πάντα αν έχει ρυθμιστεί σωστά
76A0J0028C
120
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ

επηρεάζει την ομαλή λειτουργία των
διατάξεων φωτισμού.Το θάμπωμα
εξαφανίζεται γρήγορα με το άναμμα
των φώτων,ξεκινώντας από το κέντρο
του φακού και συνεχίζοντας
προοδευτικά προς τα άκρα.
121

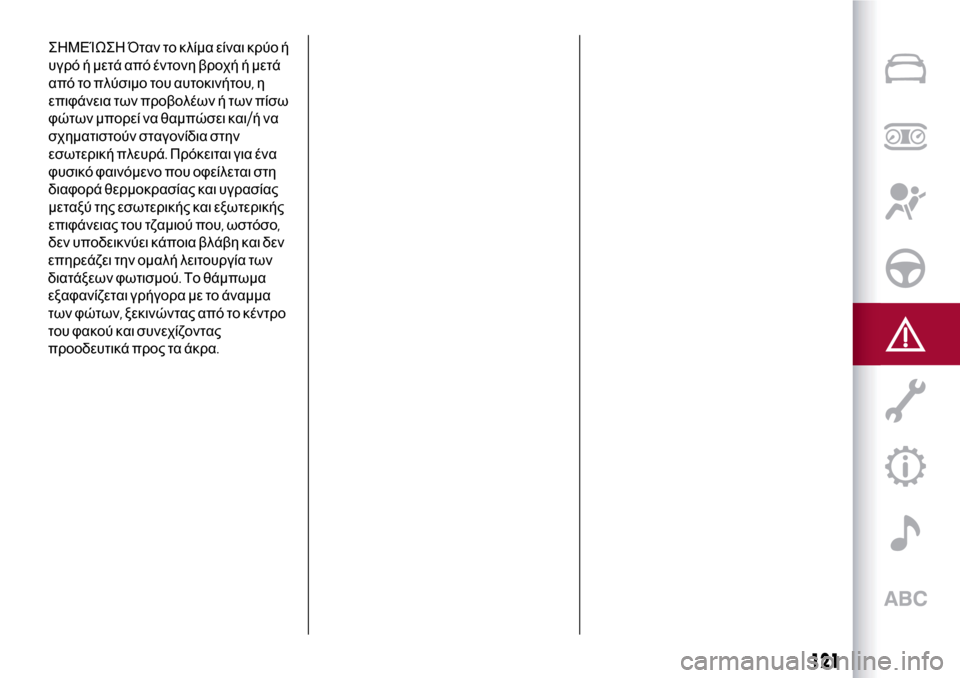

ΣΗΜΕΊΩΣΗ Όταν το κλίμα είναι κρύο ή
υγρό ή μετά από έντονη βροχή ή μετά
από το πλύσιμο του αυτοκινήτου,η
επιφάνεια των προβολέων ή των πίσω
φώτων μπορεί να θαμπώσει και/ήνα
σχηματιστούν σταγονίδια στην
εσωτερική πλευρά.Πρόκειται για ένα
φυσικό φαινόμενο που οφείλεται στη
διαφορά θερμοκρασίας και υγρασίας
μεταξύ της εσωτερικής και εξωτερικής
επιφάνειας του τζαμιού που,ωστόσο,
δεν υποδεικνύει κάποια βλάβη και δεν

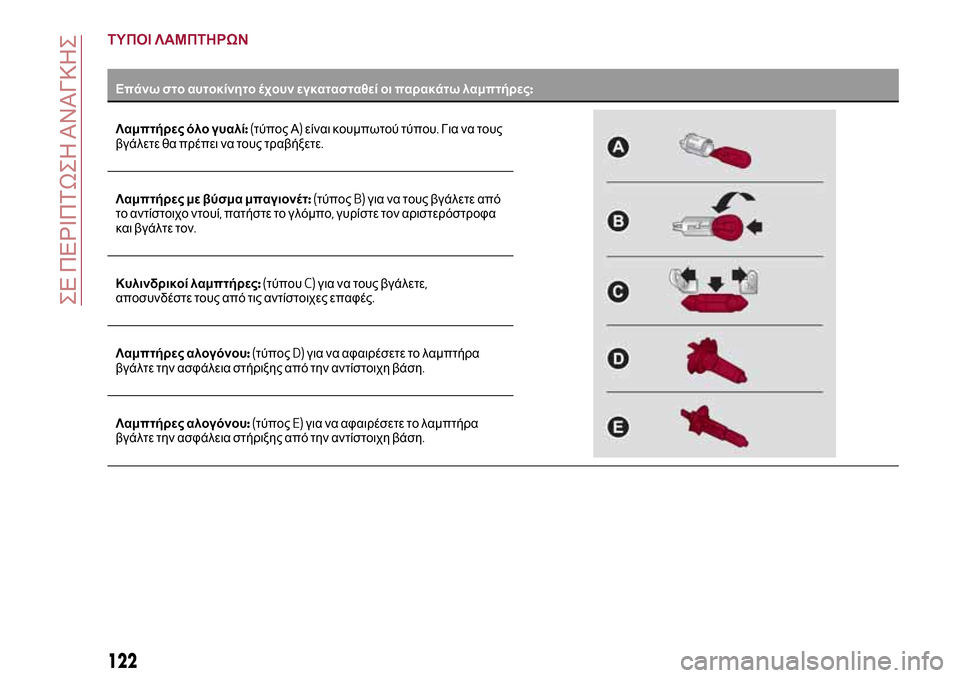

ΤΥΠΟΙ ΛΑΜΠΤΗΡΩΝ
Επάνω στο αυτοκίνητο έχουν εγκατασταθεί οι παρακάτω λαμπτήρες:
Λαμπτήρες όλο γυαλί:(τύπος Α)είναι κουμπωτού τύπου.Για να τους
βγάλετε θα πρέπει να τους τραβήξετε.
Λαμπτήρες με βύσμα μπαγιονέτ:(τύποςB)για να τους βγάλετε από
το αντίστοιχο ντουί,πατήστε το γλόμπο,γυρίστε τον αριστερόστροφα
και βγάλτε τον.
Κυλινδρικοί λαμπτήρες:(τύπουC)για να τους βγάλετε,
αποσυνδέστε τους από τις αντίστοιχες επαφές.
Λαμπτήρες αλογόνου:(τύποςD)για να αφαιρέσετε το λαμπτήρα
βγάλτε την ασφάλεια στήριξης από την αντίστοιχη βάση.
Λαμπτήρες αλογόνου:(τύποςE)για να αφαιρέσετε το λαμπτήρα
βγάλτε την ασφάλεια στήριξης από την αντίστοιχη βάση.
122
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ

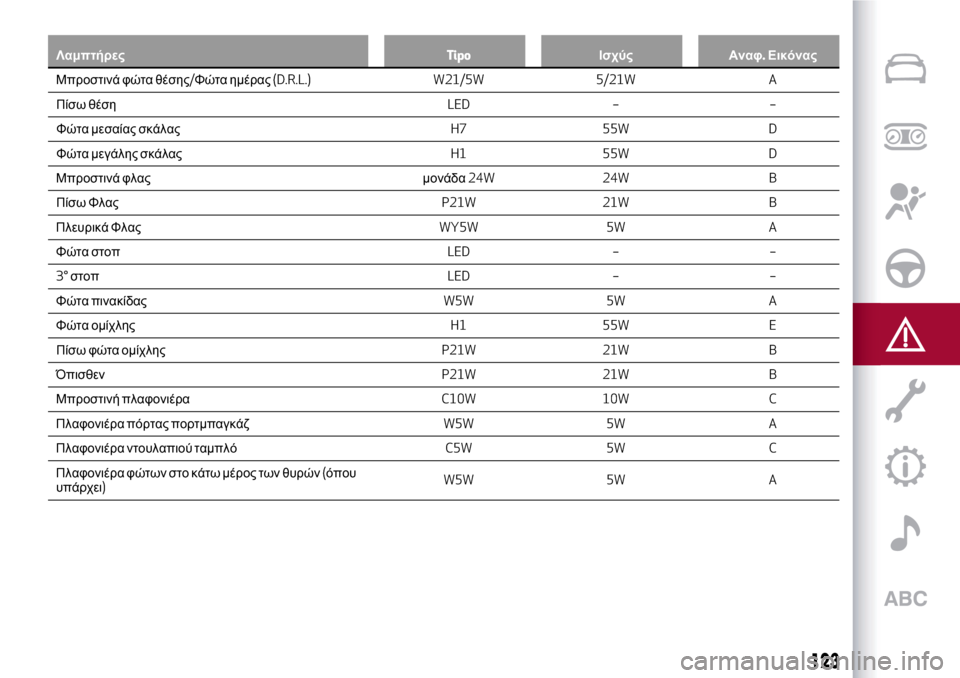

ΛαμπτήρεςTipoΙσχύς Αναφ.Εικόνας
Μπροστινά φώτα θέσης/Φώτα ημέρας(D.R.L.) W21/5W 5/21W A
Πίσω θέσηLED – –
Φώτα μεσαίας σκάλαςH7 55W D
Φώτα μεγάλης σκάλαςH1 55W D
Μπροστινά φλας μονάδα24W 24W B
Πίσω ΦλαςP21W 21W B
Πλευρικά ΦλαςWY5W 5W A
Φώτα στοπLED – –
3°στοπLED – –
Φώτα πινακίδαςW5W 5W A
Φώτα ομίχληςH1 55W E
Πίσω φώτα ομίχληςP21W 21W B
ΌπισθενP21W 21W B
Μπροστινή πλαφονιέραC10W 10W C
Πλαφονιέρα πόρτας πορτμπαγκάζW5W 5W A
Πλαφονιέρα ντουλαπιού ταμπλόC5W 5W C
Πλαφονιέρα φώτων στο κάτω μέρος των θυρών(όπου
υπάρχει)W5W 5W A
123

ΠΡΟΣΟΧΗ
109)Τροποποιήσεις ή επισκευές στο ηλεκτρικό σύστημα οι οποίες δεν εκτελούνται σωστά ή που δεν λαμβάνουν υπόψη τις τεχνικές
προδιαγραφές του συστήματος μπορούν να προκαλέσουν δυσλειτουργίες οι οποίες υπάρχει περίπτωση να οδηγήσουν στον κίνδυνο
πρόκλησης πυρκαγιάς.
110)Οι λαμπτήρες αλογόνου περιέχουν αέριο υπό πίεση,στην περίπτωση σπασίματος είναι δυνατή η εκτόξευση θραυσμάτων γυαλιού.
111)Λόγω της υψηλής τάσης τροφοδοσίας,η πιθανή αντικατάσταση ενός λαμπτήρα με εκτόνωση αερίου(Bi-Xenon)πρέπει να γίνεται μόνο
από το ειδικευμένο προσωπικό:κίνδυνος θάνατος!Απευθυνθείτε στο Δίκτυο Τεχνικής Εξυπηρέτησης τηςAlfa Romeo.
124
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ

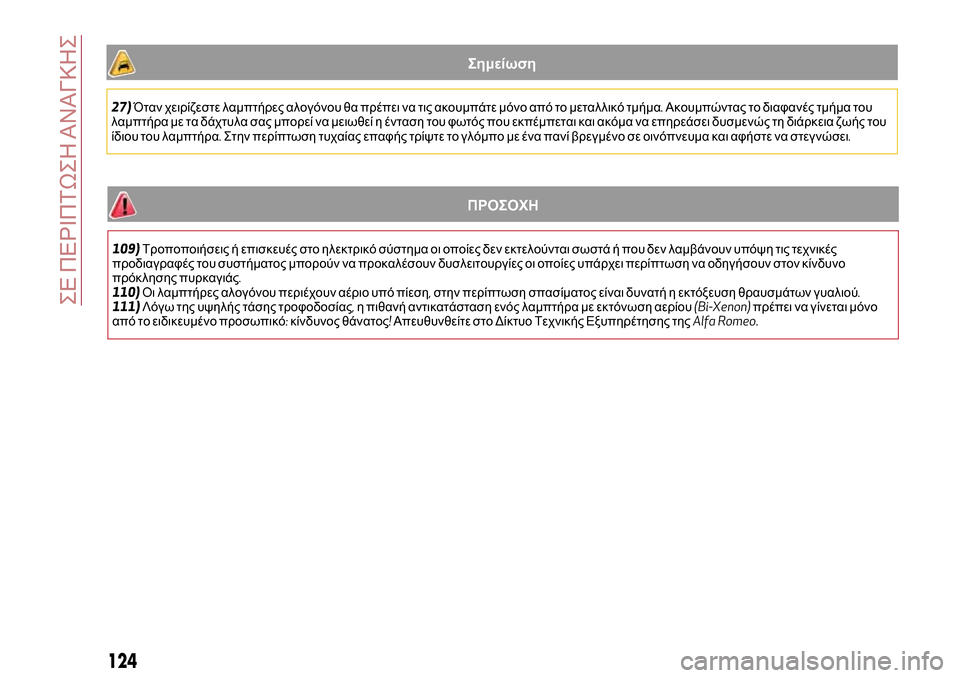

Σημείωση
27)Όταν χειρίζεστε λαμπτήρες αλογόνου θα πρέπει να τις ακουμπάτε μόνο από το μεταλλικό τμήμα.Ακουμπώντας το διαφανές τμήμα του
λαμπτήρα με τα δάχτυλα σας μπορεί να μειωθεί η ένταση του φωτός που εκπέμπεται και ακόμα να επηρεάσει δυσμενώς τη διάρκεια ζωής του
ίδιου του λαμπτήρα.Στην περίπτωση τυχαίας επαφής τρίψτε το γλόμπο με ένα πανί βρεγμένο σε οινόπνευμα και αφήστε να στεγνώσει.

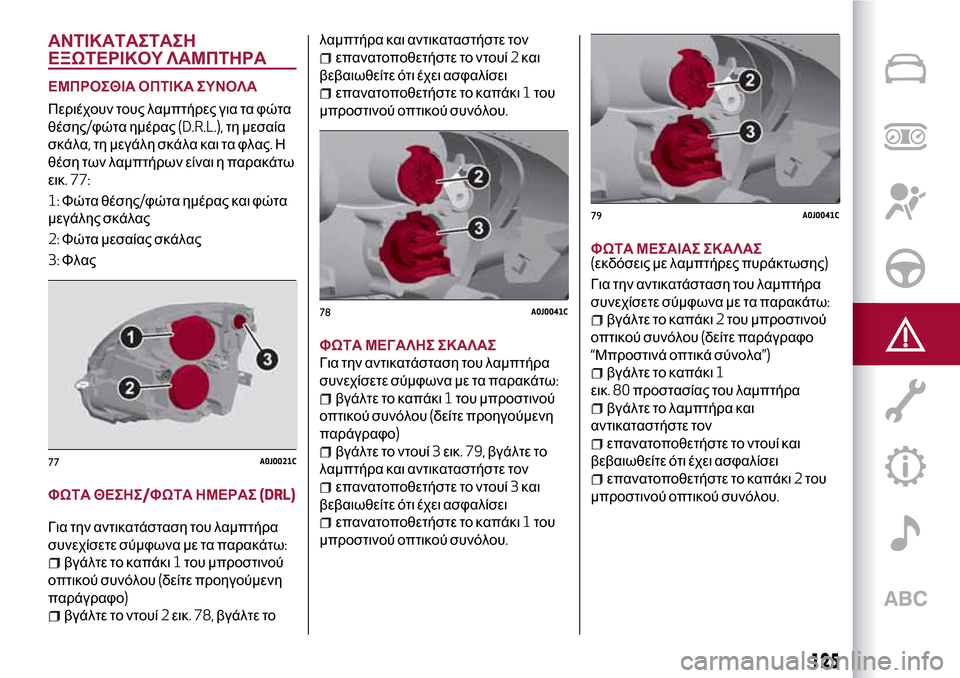

ΑΝΤΙΚΑΤΑΣΤΑΣΗ
ΕΞΩΤΕΡΙΚΟΥ ΛΑΜΠΤΗΡΑ
ΕΜΠΡΟΣΘΙΑ ΟΠΤΙΚΑ ΣΥΝΟΛΑ
Περιέχουν τους λαμπτήρες για τα φώτα
θέσης/φώτα ημέρας(D.R.L.),τη μεσαία
σκάλα,τη μεγάλη σκάλα και τα φλας.Η
θέση των λαμπτήρων είναι η παρακάτω
εικ. 77:
1:Φώτα θέσης/φώτα ημέρας και φώτα
μεγάλης σκάλας
2:Φώτα μεσαίας σκάλας
3:Φλας
ΦΩΤΑ ΘΕΣΗΣ/ΦΩΤΑ ΗΜΕΡΑΣ(DRL)
Για την αντικατάσταση του λαμπτήρα
συνεχίσετε σύμφωνα με τα παρακάτω:
βγάλτε το καπάκι1του μπροστινού
οπτικού συνόλου(δείτε προηγούμενη
παράγραφο)
βγάλτε το ντουί2εικ. 78,βγάλτε τολαμπτήρα και αντικαταστήστε τον
επανατοποθετήστε το ντουί2και
βεβαιωθείτε ότι έχει ασφαλίσει
επανατοποθετήστε το καπάκι1του
μπροστινού οπτικού συνόλου.
ΦΩΤΑ ΜΕΓΑΛΗΣ ΣΚΑΛΑΣ
Για την αντικατάσταση του λαμπτήρα
συνεχίσετε σύμφωνα με τα παρακάτω:
βγάλτε το καπάκι1του μπροστινού
οπτικού συνόλου(δείτε προηγούμενη
παράγραφο)
βγάλτε το ντουί3εικ. 79,βγάλτε το
λαμπτήρα και αντικαταστήστε τον
επανατοποθετήστε το ντουί3και
βεβαιωθείτε ότι έχει ασφαλίσει
επανατοποθετήστε το καπάκι1του
μπροστινού οπτικού συνόλου.
ΦΩΤΑ ΜΕΣΑΙΑΣ ΣΚΑΛΑΣ(εκδόσεις με λαμπτήρες πυράκτωσης)
Για την αντικατάσταση του λαμπτήρα
συνεχίσετε σύμφωνα με τα παρακάτω:
βγάλτε το καπάκι2του μπροστινού
οπτικού συνόλου(δείτε παράγραφο
“Μπροστινά οπτικά σύνολα”)
βγάλτε το καπάκι1
εικ.80προστασίας του λαμπτήρα
βγάλτε το λαμπτήρα και
αντικαταστήστε τον
επανατοποθετήστε το ντουί και
βεβαιωθείτε ότι έχει ασφαλίσει
επανατοποθετήστε το καπάκι2του
μπροστινού οπτικού συνόλου.
77A0J0021C
78A0J0041C
79A0J0041C
125

ΦΛΑΣ
Εμπρόσθιες
Για να αντικαταστήσετε τον λαμπτήρα
πάρτε το κλειδί1εικ.81(που βρίσκεται
μέσα στη θήκη για τα έγγραφα),
τοποθετήστε το μέσα στη βάση2και
γυρίστε αριστερόστροφα το ντουί.
Βγάλτε το λαμπτήρα και
αντικαταστήστε τον.
Πλευρικά
Για την αντικατάσταση του λαμπτήρα
συνεχίσετε σύμφωνα με τα παρακάτω:
επάνω στο διάφανο τμήμα1
εικ.82πιέστε την ασφάλεια στήριξης2,
και στη συνέχεια βγάλτε το σύνολο
προς τα έξω
γυρίστε αριστερόστροφα το ντουί3,
βγάλτε το λαμπτήρα και αντικαταστήστε
τον
μοντάρετε το ντουί3μέσα στο
διάφανο τμήμα γυρίζοντάς το
δεξιόστροφα
μοντάρετε το σύνολο και βεβαιωθείτε
ότι ακούσατε το κλικ ασφάλισης της
εσωτερικής ασφάλειας στήριξης2.
ΦΩΤΑ ΟΜΙΧΛΗΣ
(όπου υπάρχουν)
Για την αντικατάσταση αυτών των
λαμπτήρων απευθυνθείτε στο Δίκτυο
Τεχνικής Εξυπηρέτησης τηςAlfa
Romeo.
ΟΠΙΣΘΙΑ ΟΠΤΙΚΑ ΣΥΝΟΛΑ
Για να φτάσετε στο οπτικό σύνολο
πιάστε την πλευρική επένδυση του
χώρου του πορτμπαγκάζ(βλέπε
εικ.83).Στο εσωτερικό του πίσω
οπτικού συνόλου υπάρχουν οι
λαμπτήρες των φώτων θέσης,των φλας
και των φώτων στοπ.
80A0J0040C
81A0J0018C
82A0J0042C
126
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ
