2017 Alfa Romeo Giulia Manual del propietario (in Spanish)

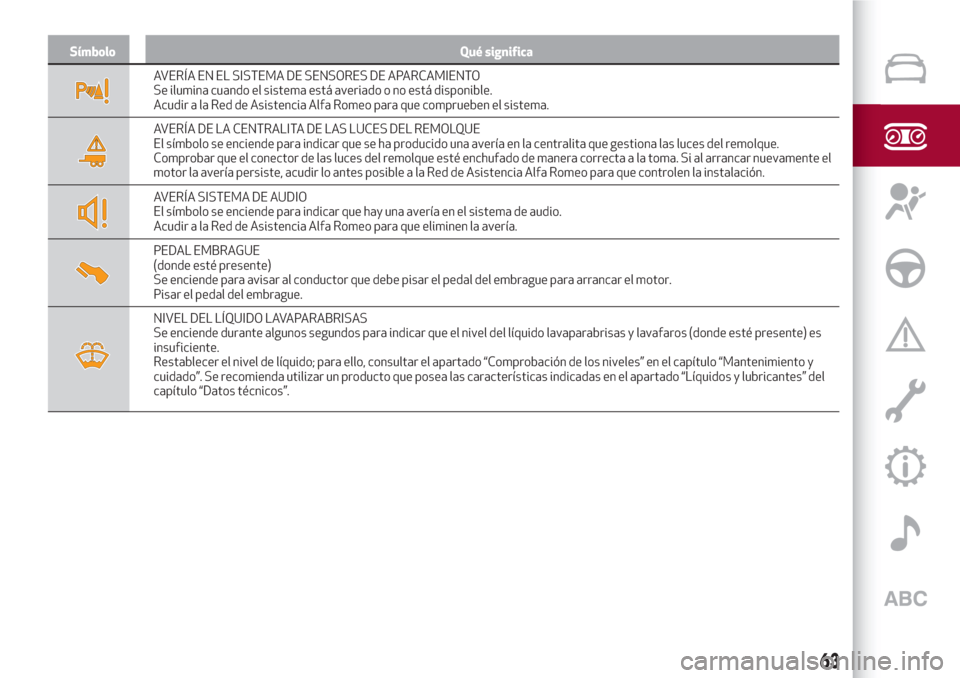

Símbolo Qué significa
AVERÍA EN EL SISTEMA DE SENSORES DE APARCAMIENTO
Se ilumina cuando el sistema está averiado o no está disponible.
Acudir a la Red de Asistencia Alfa Romeo para que comprueben el sistema.
AVERÍA DE LA CENTRALITA DE LAS LUCES DEL REMOLQUE
El símbolo se enciende para indicar que se ha producido una avería en la centralita que gestiona las luces del remolque.
Comprobar que el conector de las luces del remolque esté enchufado de manera correcta a la toma. Si al arrancar nuevamente el
motor la avería persiste, acudir lo antes posible a la Red de Asistencia Alfa Romeo para que controlen la instalación.
AVERÍA SISTEMA DE AUDIO
El símbolo se enciende para indicar que hay una avería en el sistema de audio.
Acudir a la Red de Asistencia Alfa Romeo para que eliminen la avería.
PEDAL EMBRAGUE
(donde esté presente)
Se enciende para avisar al conductor que debe pisar el pedal del embrague para arrancar el motor.
Pisar el pedal del embrague.
NIVEL DEL LÍQUIDO LAVAPARABRISAS
Se enciende durante algunos segundos para indicar que el nivel del líquido lavaparabrisas y lavafaros (donde esté presente) es
insuficiente.
Restablecer el nivel de líquido; para ello, consultar el apartado “Comprobación de los niveles” en el capítulo “Mantenimiento y
cuidado”. Se recomienda utilizar un producto que posea las características indicadas en el apartado “Líquidos y lubricantes” del
capítulo “Datos técnicos”.
63

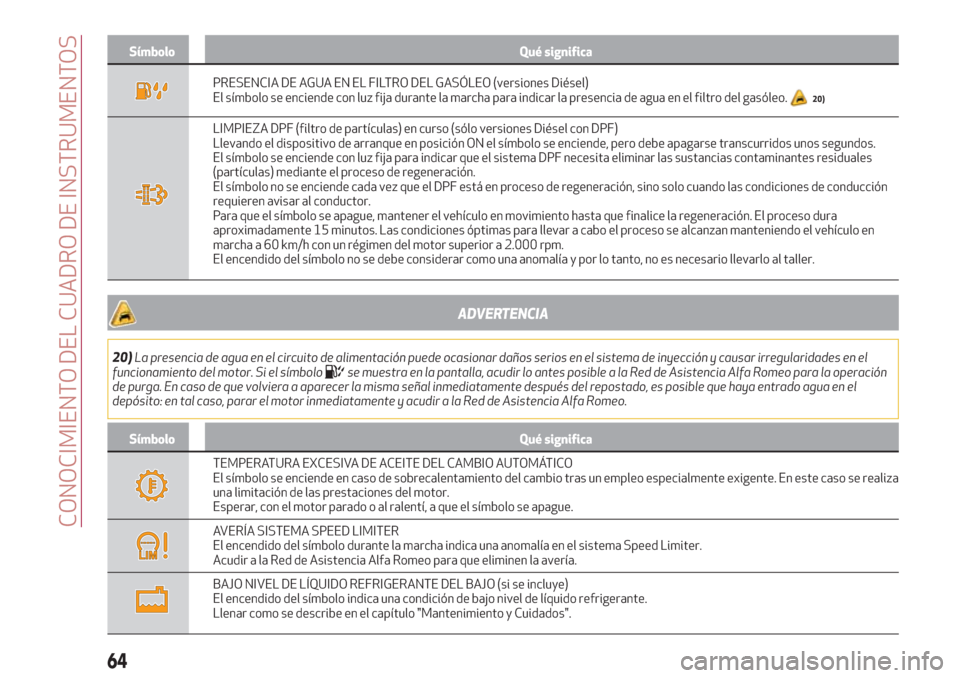

Símbolo Qué significa
PRESENCIA DE AGUA EN EL FILTRO DEL GASÓLEO (versiones Diésel)
El símbolo se enciende con luz fija durante la marcha para indicar la presencia de agua en el filtro del gasóleo.20)
LIMPIEZA DPF (filtro de partículas) en curso (sólo versiones Diésel con DPF)
Llevando el dispositivo de arranque en posición ON el símbolo se enciende, pero debe apagarse transcurridos unos segundos.
El símbolo se enciende con luz fija para indicar que el sistema DPF necesita eliminar las sustancias contaminantes residuales
(partículas) mediante el proceso de regeneración.
El símbolo no se enciende cada vez que el DPF está en proceso de regeneración, sino solo cuando las condiciones de conducción
requieren avisar al conductor.
Para que el símbolo se apague, mantener el vehículo en movimiento hasta que finalice la regeneración. El proceso dura
aproximadamente 15 minutos. Las condiciones óptimas para llevar a cabo el proceso se alcanzan manteniendo el vehículo en
marcha a 60 km/h con un régimen del motor superior a 2.000 rpm.
El encendido del símbolo no se debe considerar como una anomalía y por lo tanto, no es necesario llevarlo al taller.
ADVERTENCIA
20)La presencia de agua en el circuito de alimentación puede ocasionar daños serios en el sistema de inyección y causar irregularidades en el
funcionamiento del motor. Si el símbolose muestra en la pantalla, acudir lo antes posible a la Red de Asistencia Alfa Romeo para la operación
de purga. En caso de que volviera a aparecer la misma señal inmediatamente después del repostado, es posible que haya entrado agua en el
depósito: en tal caso, parar el motor inmediatamente y acudir a la Red de Asistencia Alfa Romeo.
Símbolo Qué significa
TEMPERATURA EXCESIVA DE ACEITE DEL CAMBIO AUTOMÁTICO
El símbolo se enciende en caso de sobrecalentamiento del cambio tras un empleo especialmente exigente. En este caso se realiza
una limitación de las prestaciones del motor.
Esperar, con el motor parado o al ralentí, a que el símbolo se apague.
AVERÍA SISTEMA SPEED LIMITER
El encendido del símbolo durante la marcha indica una anomalía en el sistema Speed Limiter.
Acudir a la Red de Asistencia Alfa Romeo para que eliminen la avería.
BAJO NIVEL DE LÍQUIDO REFRIGERANTE DEL BAJO (si se incluye)
El encendido del símbolo indica una condición de bajo nivel de líquido refrigerante.
Llenar como se describe en el capítulo "Mantenimiento y Cuidados".
64
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

Símbolo Qué significa
TAPÓN DEL DEPÓSITO DE COMBUSTIBLE
(donde esté presente)
Se ilumina si el tapón del depósito del combustible queda abierto o no está cerrado correctamente.
Cerrar bien el tapón.
AVERÍA FRENO DE MANO ELÉCTRICO
El encendido del testigo y el correspondiente mensaje en la pantalla, indica una avería en el sistema del freno de mano.
Esta avería podría bloquear el vehículo parcialmente o totalmente pues el freno de mano podría permanecer activado también en
caso de que se haya desactivado automáticamente o manualmente a través de los mandos correspondientes. En este caso, es
posible sacar el freno de mano siguiendo el procedimiento de desconexión de emergencia descrito en el capítulo "En
Emergencia".
En caso de que todavía sea posible usar el vehículo (freno de mano no introducido), conducir hasta el centro de la Red de
Asistencia Alfa Romeo más cercano y recuerde, realizando cada maniobra/mando, que el freno eléctrico de mano no funciona.
30)
AVERÍA SISTEMA ACTIVE CRUISE CONTROL
El encendido del testigo durante la marcha, indica una anomalía en el sistema Cruise Control Adaptativo.
Acudir a la Red de Asistencia Alfa Romeo para que comprueben el sistema.
ADVERTENCIA
30)En presencia de avería y en caso de frenadas bruscas, pueden bloquearse las ruedas traseras con la consiguiente posibilidad de derrape.
Símbolo Qué significa
INDICACIÓN GENÉRICA
Indica información y anomalías.
Los mensajes vinculados describen la anomalía.
AVERÍA TRACCIÓN TOTAL
El símbolo se enciende para indicar la avería del sistema de tracción total.
Acudir a la Red de Asistencia Alfa Romeo para que eliminen la avería.
AVERÍA SISTEMA AFS
El encendido del símbolo indica la avería del sistema automático de los faros direccionales.
Acudir a la Red de Asistencia Alfa Romeo para que comprueben el sistema.
65

Símbolo Qué significa
DESGASTE DISCOS DE FRENOS CCB (si se incluyen)
Se ilumina cuando los discos de los frenos cerámicos de carbono han alcanzado el límite de desgaste.
Acudir lo antes posible a la Red de Asistencia Alfa Romeo.
31)
AVERÍA SISTEMA DE CONTROL DINÁMICO DE TRACCIÓN
El encendido del testigo indica la avería del sistema de control dinámico de tracción.
AVERÍA DEL LIMPIAPARABRISAS
Indica la avería de los limpiaparabrisas.
Acudir a la Red de Asistencia Alfa Romeo.
ADVERTENCIA
31)Se recomienda usar exclusivamente pastillas de recambio originales o equivalentes prerodadas en el banco para garantizar la prestación
original del sistema de frenos.
Símbolo Qué significa
INTRODUCCIÓN DEL CALIBRADO DE LAS SUSPENSIONES SOFT (si se incluyen)
Se enciende cuando se activa el ajuste de las suspensiones más cómodas.
AVERÍAS DE LOS AMORTIGUADORES (ADC)
(donde esté presente)
El encendido del símbolo durante la marcha indica una anomalía en el sistema de suspensiones.
Acudir a la Red de Asistencia Alfa Romeo para que comprueben el sistema.
66
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

Símbolos de color verde
Símbolo Qué significa
LUCES DE CRUCE (Presentes con pantalla 7" TFT)
El símbolo se enciende al activar las luces de cruce.
LUCES DE CRUCE AUTOMÁTICAS (Presentes con pantalla 7" TFT)
El símbolo se ilumina al encender las luces de cruce automáticas.
INTERVENCIÓN START & STOP EVO
El símbolo se enciende cuando actúa el sistema Start & Stop Evo (parada del motor).
Cuando se reactiva el motor, el símbolo se apaga (para las modalidades de arranque del motor, ver el apartado "Start & Stop Evo"
del capítulo "Arranque y conducción").
SISTEMA CRUISE CONTROL
El símbolo se enciende al activar el sistema Cruise Control.
SISTEMA ACTIVE CRUISE CONTROL
El símbolo se enciende al activar el sistema Active Cruise Control.
Símbolos de color azul
Símbolo Qué significa
LUCES DE CARRETERA AUTOMÁTICAS (Automatic High Beam) (en pantalla de 7” TFT)
El símbolo se enciende al activar las luces de carretera automáticas.
LUCES DE CARRETERA (Presentes con pantalla 7" TFT)
El símbolo se enciende al activar las luces de carretera.
67

68
Esta página se deja blanca a propósito

Este capítulo es muy importante: en él se describen los sistemas
de seguridad que forman parte del equipamiento del vehículo y se
dan las instrucciones necesarias para utilizarlos correctamente.
SEGURIDAD
SISTEMAS DE SEGURIDAD ACTIVA...................70
SISTEMAS DE ASISTENCIA A LA CONDUCCIÓN ...........74
SISTEMAS DE PROTECCIÓN DE LOS OCUPANTES . . ........84
CINTURONES DE SEGURIDAD ......................84
SISTEMA SBA (Seat Belt Alert)......................85
PRETENSORES...............................87
SISTEMAS DE PROTECCIÓN PARA NIÑOS...............89
SISTEMA DE PROTECCIÓN AUXILIAR (SRS) - AIRBAGS......101

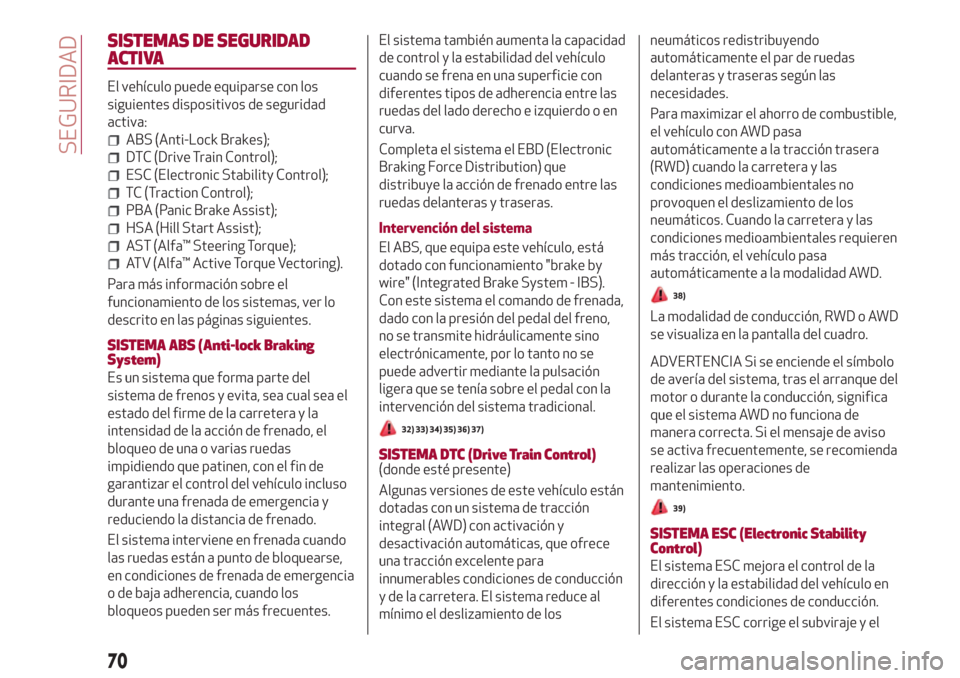

SISTEMAS DE SEGURIDAD
ACTIVA
El vehículo puede equiparse con los
siguientes dispositivos de seguridad
activa:
ABS (Anti-Lock Brakes);
DTC (Drive Train Control);
ESC (Electronic Stability Control);
TC (Traction Control);
PBA (Panic Brake Assist);
HSA (Hill Start Assist);
AST (Alfa™ Steering Torque);
ATV (Alfa™ Active Torque Vectoring).
Para más información sobre el
funcionamiento de los sistemas, ver lo
descrito en las páginas siguientes.
SISTEMA ABS (Anti-lock Braking
System)
Es un sistema que forma parte del
sistema de frenos y evita, sea cual sea el
estado del firme de la carretera y la
intensidad de la acción de frenado, el
bloqueo de una o varias ruedas
impidiendo que patinen, con el fin de
garantizar el control del vehículo incluso
durante una frenada de emergencia y
reduciendo la distancia de frenado.
El sistema interviene en frenada cuando
las ruedas están a punto de bloquearse,
en condiciones de frenada de emergencia
o de baja adherencia, cuando los
bloqueos pueden ser más frecuentes.El sistema también aumenta la capacidad
de control y la estabilidad del vehículo
cuando se frena en una superficie con
diferentes tipos de adherencia entre las
ruedas del lado derecho e izquierdo o en
curva.
Completa el sistema el EBD (Electronic
Braking Force Distribution) que
distribuye la acción de frenado entre las
ruedas delanteras y traseras.
Intervención del sistema
El ABS, que equipa este vehículo, está
dotado con funcionamiento "brake by
wire" (Integrated Brake System - IBS).
Con este sistema el comando de frenada,
dado con la presión del pedal del freno,
no se transmite hidráulicamente sino
electrónicamente, por lo tanto no se
puede advertir mediante la pulsación
ligera que se tenía sobre el pedal con la
intervención del sistema tradicional.
32) 33) 34) 35) 36) 37)
SISTEMA DTC (Drive Train Control)(donde esté presente)
Algunas versiones de este vehículo están
dotadas con un sistema de tracción
integral (AWD) con activación y
desactivación automáticas, que ofrece
una tracción excelente para
innumerables condiciones de conducción
y de la carretera. El sistema reduce al
mínimo el deslizamiento de losneumáticos redistribuyendo
automáticamente el par de ruedas
delanteras y traseras según las
necesidades.
Para maximizar el ahorro de combustible,
el vehículo con AWD pasa
automáticamente a la tracción trasera
(RWD) cuando la carretera y las
condiciones medioambientales no
provoquen el deslizamiento de los
neumáticos. Cuando la carretera y las
condiciones medioambientales requieren
más tracción, el vehículo pasa
automáticamente a la modalidad AWD.
38)
La modalidad de conducción, RWD o AWD
se visualiza en la pantalla del cuadro.
ADVERTENCIA Si se enciende el símbolo
de avería del sistema, tras el arranque del
motor o durante la conducción, significa
que el sistema AWD no funciona de
manera correcta. Si el mensaje de aviso
se activa frecuentemente, se recomienda
realizar las operaciones de
mantenimiento.
39)
SISTEMA ESC (Electronic Stability
Control)
El sistema ESC mejora el control de la
dirección y la estabilidad del vehículo en
diferentes condiciones de conducción.
El sistema ESC corrige el subviraje y el
70
SEGURIDAD
