2017 Alfa Romeo Giulia Manual del propietario (in Spanish)

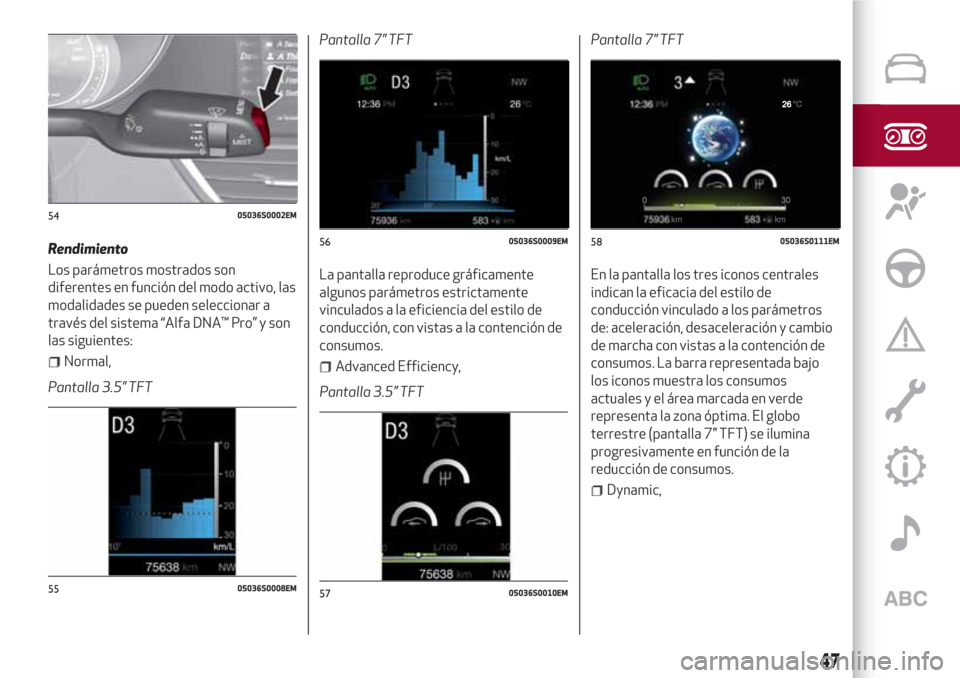

Rendimiento
Los parámetros mostrados son
diferentes en función del modo activo, las
modalidades se pueden seleccionar a
través del sistema “Alfa DNA™ Pro” y son
las siguientes:
Normal,
Pantalla 3.5” TFTPantalla 7” TFT
La pantalla reproduce gráficamente
algunos parámetros estrictamente
vinculados a la eficiencia del estilo de
conducción, con vistas a la contención de
consumos.Advanced Efficiency,
Pantalla 3.5” TFTPantalla 7” TFT
En la pantalla los tres iconos centrales
indican la eficacia del estilo de
conducción vinculado a los parámetros
de: aceleración, desaceleración y cambio
de marcha con vistas a la contención de
consumos. La barra representada bajo
los iconos muestra los consumos
actuales y el área marcada en verde
representa la zona óptima. El globo
terrestre (pantalla 7" TFT) se ilumina
progresivamente en función de la
reducción de consumos.
Dynamic,
5405036S0002EM
5505036S0008EM
5605036S0009EM
5705036S0010EM
5805036S0111EM
47

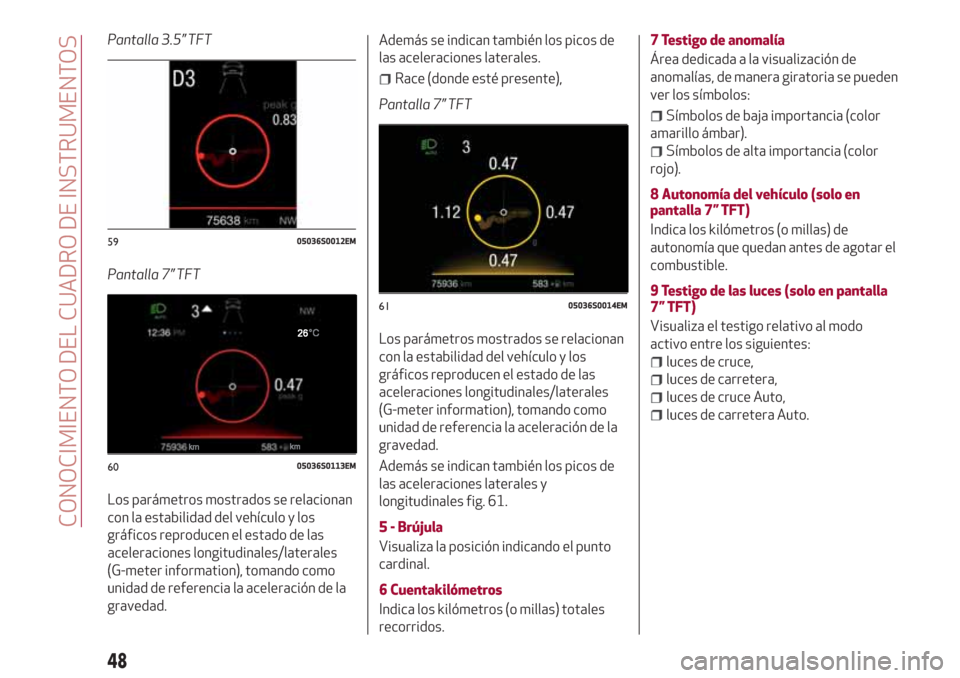

Pantalla 3.5” TFT
Pantalla 7” TFT
Los parámetros mostrados se relacionan
con la estabilidad del vehículo y los
gráficos reproducen el estado de las
aceleraciones longitudinales/laterales
(G-meter information), tomando como
unidad de referencia la aceleración de la
gravedad.Además se indican también los picos de
las aceleraciones laterales.
Race (donde esté presente),
Pantalla 7” TFT
Los parámetros mostrados se relacionan
con la estabilidad del vehículo y los
gráficos reproducen el estado de las
aceleraciones longitudinales/laterales
(G-meter information), tomando como
unidad de referencia la aceleración de la
gravedad.
Además se indican también los picos de
las aceleraciones laterales y
longitudinales fig. 61.
5 - Brújula
Visualiza la posición indicando el punto
cardinal.
6 Cuentakilómetros
Indica los kilómetros (o millas) totales
recorridos.7 Testigo de anomalía
Área dedicada a la visualización de
anomalías, de manera giratoria se pueden
ver los símbolos:
Símbolos de baja importancia (color
amarillo ámbar).
Símbolos de alta importancia (color
rojo).
8 Autonomía del vehículo (solo en
pantalla 7” TFT)
Indica los kilómetros (o millas) de
autonomía que quedan antes de agotar el
combustible.
9 Testigo de las luces (solo en pantalla
7” TFT)
Visualiza el testigo relativo al modo
activo entre los siguientes:
luces de cruce,
luces de carretera,
luces de cruce Auto,
luces de carretera Auto.
5905036S0012EM
6005036S0113EM
6105036S0014EM
48
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

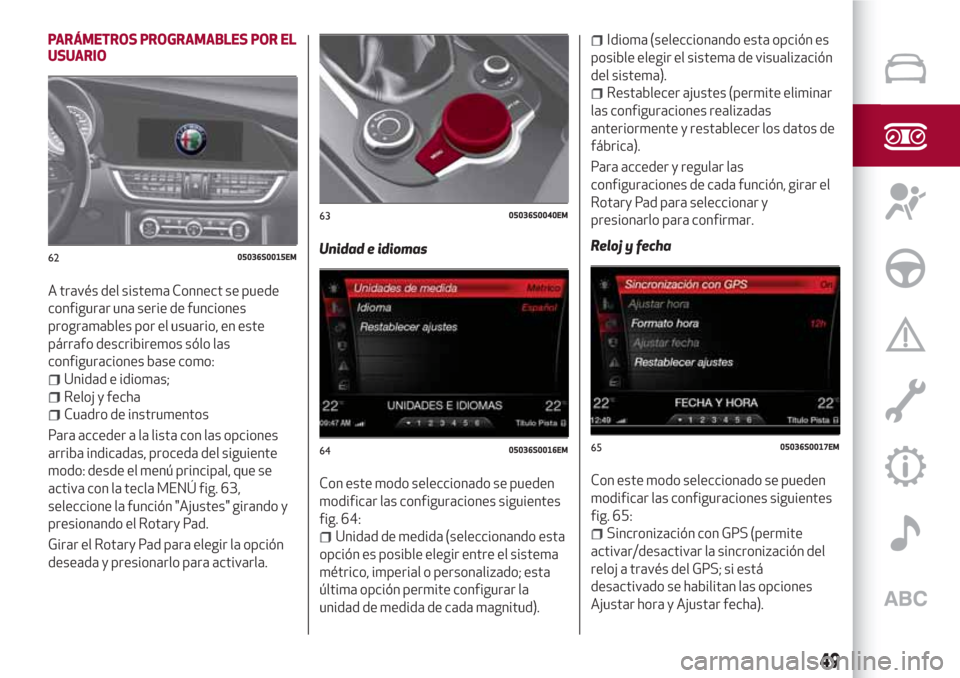

PARÁMETROS PROGRAMABLES POR EL
USUARIO
A través del sistema Connect se puede
configurar una serie de funciones
programables por el usuario, en este
párrafo describiremos sólo las
configuraciones base como:
Unidad e idiomas;
Reloj y fecha
Cuadro de instrumentos
Para acceder a la lista con las opciones
arriba indicadas, proceda del siguiente
modo: desde el menú principal, que se
activa con la tecla MENÚ fig. 63,
seleccione la función "Ajustes" girando y
presionando el Rotary Pad.
Girar el Rotary Pad para elegir la opción
deseada y presionarlo para activarla.Unidad e idiomas
Con este modo seleccionado se pueden
modificar las configuraciones siguientes
fig. 64:
Unidad de medida (seleccionando esta
opción es posible elegir entre el sistema
métrico, imperial o personalizado; esta
última opción permite configurar la
unidad de medida de cada magnitud).
Idioma (seleccionando esta opción es
posible elegir el sistema de visualización
del sistema).
Restablecer ajustes (permite eliminar
las configuraciones realizadas
anteriormente y restablecer los datos de
fábrica).
Para acceder y regular las
configuraciones de cada función, girar el
Rotary Pad para seleccionar y
presionarlo para confirmar.
Reloj y fecha
Con este modo seleccionado se pueden
modificar las configuraciones siguientes
fig. 65:
Sincronización con GPS (permite
activar/desactivar la sincronización del
reloj a través del GPS; si está
desactivado se habilitan las opciones
Ajustar hora y Ajustar fecha).
6205036S0015EM
6305036S0040EM
6405036S0016EM6505036S0017EM
49

Ajustar hora (permite configurar
manualmente la hora).
Formato hora (permite elegir el
formato de la hora entre 24h o 12h).
Ajustar fecha (permite configurar
manualmente la fecha).
Restablecer ajustes (permite eliminar
las configuraciones realizadas
anteriormente y restablecer los datos de
fábrica).
Para acceder y regular las
configuraciones de cada función, girar el
Rotary Pad para seleccionar y
presionarlo para confirmar.

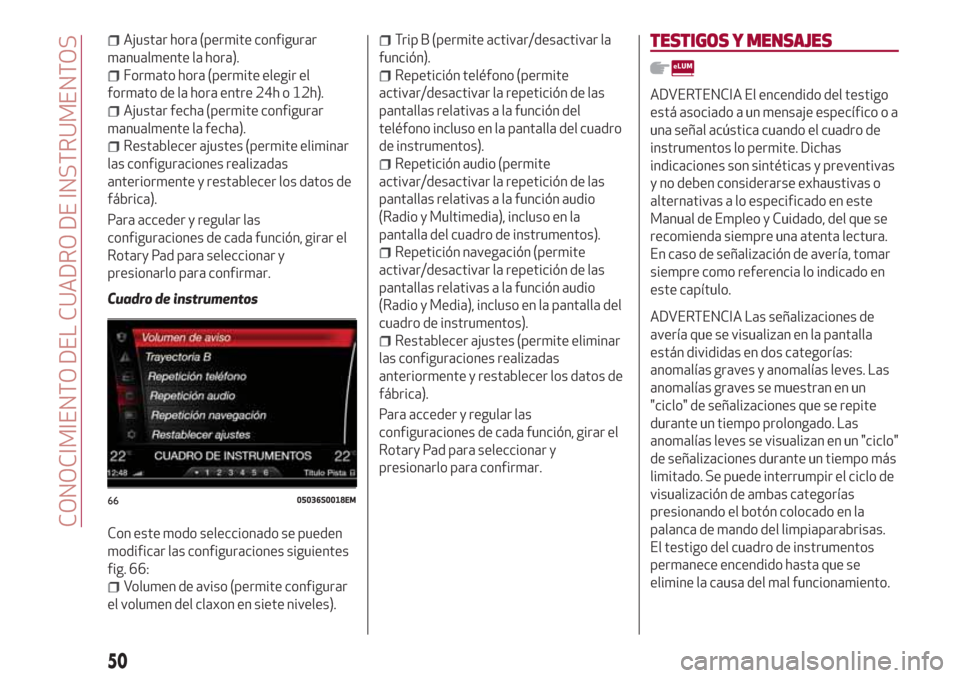

Cuadro de instrumentos
Con este modo seleccionado se pueden
modificar las configuraciones siguientes
fig. 66:
Volumen de aviso (permite configurar
el volumen del claxon en siete niveles).
Trip B (permite activar/desactivar la
función).
Repetición teléfono (permite
activar/desactivar la repetición de las
pantallas relativas a la función del
teléfono incluso en la pantalla del cuadro
de instrumentos).
Repetición audio (permite
activar/desactivar la repetición de las
pantallas relativas a la función audio
(Radio y Multimedia), incluso en la
pantalla del cuadro de instrumentos).
Repetición navegación (permite
activar/desactivar la repetición de las
pantallas relativas a la función audio
(Radio y Media), incluso en la pantalla del
cuadro de instrumentos).
Restablecer ajustes (permite eliminar
las configuraciones realizadas
anteriormente y restablecer los datos de
fábrica).
Para acceder y regular las
configuraciones de cada función, girar el
Rotary Pad para seleccionar y
presionarlo para confirmar.
TESTIGOS Y MENSAJES
ADVERTENCIA El encendido del testigo
está asociado a un mensaje específico o a
una señal acústica cuando el cuadro de
instrumentos lo permite. Dichas
indicaciones son sintéticas y preventivas
y no deben considerarse exhaustivas o
alternativas a lo especificado en este
Manual de Empleo y Cuidado, del que se
recomienda siempre una atenta lectura.
En caso de señalización de avería, tomar
siempre como referencia lo indicado en
este capítulo.
ADVERTENCIA Las señalizaciones de
avería que se visualizan en la pantalla
están divididas en dos categorías:
anomalías graves y anomalías leves. Las
anomalías graves se muestran en un
"ciclo" de señalizaciones que se repite
durante un tiempo prolongado. Las
anomalías leves se visualizan en un "ciclo"
de señalizaciones durante un tiempo más
limitado. Se puede interrumpir el ciclo de
visualización de ambas categorías
presionando el botón colocado en la
palanca de mando del limpiaparabrisas.
El testigo del cuadro de instrumentos
permanece encendido hasta que se
elimine la causa del mal funcionamiento.
6605036S0018EM
50
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

TESTIGOS EN EL CUADRO DE INSTRUMENTOS
A algunos testigos y símbolos se le pueden unir algunos mensajes de detalle y/o señales acústicas.
Testigos de color rojo
Testigo Qué significa
LÍQUIDO DE FRENOS INSUFICIENTE/FRENO DE MANO ELÉCTRICO ACCIONADO
Llevando el dispositivo de arranque en posición ON el testigo se enciende, pero debe apagarse transcurridos unos segundos.
Líquido de frenos insuficiente
El testigo se enciende cuando el nivel del líquido de frenos en el depósito desciende por debajo del nivel mínimo, a causa de una
posible pérdida de líquido del circuito.
Acudir lo antes posible a la Red de Asistencia Alfa Romeo para que comprueben el sistema.
Freno de mano eléctrico introducido
El testigo se enciende con el freno de mano eléctrico accionado.
Soltar el freno de mano eléctrico y comprobar que se apague el testigo.
Si el testigo permanece encendido, acudir a la Red de Asistencia Alfa Romeo.
ADVERTENCIA Si el vehículo se estaciona en una pendiente superior a 30 %, o si los frenos están a más de 350 °C, cuando se
activa el freno de mano el testigo parpadea para señalar una posible condición insegura.
AVERÍA EBD
El encendido simultáneo de los testigos
(rojo) y(ámbar) con el motor en marcha indica una avería en el sistema EBD o
bien que el sistema no está disponible. En este caso, con frenadas bruscas se puede producir un bloqueo precoz de las ruedas
traseras, con posibilidad de derrape.
Conduciendo con extremo cuidado, acudir inmediatamente al punto más cercano de la Red de Asistencia Alfa Romeo para que
comprueben el sistema.
51

Testigo Qué significa
AVERÍA AIRBAGS
Llevando el dispositivo de arranque en posición ON el testigo se enciende, pero debe apagarse transcurridos unos segundos. El
testigo se enciende con luz fija para indicar una avería en el sistema de airbags.
2 7 ) 2 8 )
CINTURONES DE SEGURIDAD DELANTEROS DESABROCHADOS
El testigo se enciende con luz fija si el vehículo está parado y el cinturón de seguridad del lado del conductor o del lado del
pasajero, con el pasajero sentado, está desabrochado. El testigo se enciende con luz intermitente junto con una señal acústica
cuando, con el vehículo en marcha, el cinturón de seguridad del conductor o del pasajero, cuando el pasajero está presente, no
está correctamente abrochado.
TEMPERATURA EXCESIVA DEL ACEITE MOTOR
El testigo se enciende en caso de sobrecalentamiento del aceite motor.
Si el problema persiste, acudir a la Red de Asistencia Alfa Romeo.
15)
ADVERTENCIA
27)La avería del testigose indica con el encendido, en la pantalla del cuadro de instrumentos, del icono. En este caso, el testigo podría no
indicar posibles anomalías en los sistemas de sujeción. Antes de continuar la marcha, acudir a la Red de Asistencia Alfa Romeo para que
comprueben el sistema inmediatamente.
28)Si el testigo
no se enciende llevando el dispositivo de arranque a la posición ON o si permanece encendido durante la marcha (junto con el
mensaje que se muestra en la pantalla) es posible que haya una anomalía en los sistemas de sujeción; en ese caso, los airbags o los pretensores
podrían no activarse en caso de accidente o, en un número más limitado de casos, activarse incorrectamente. Antes de continuar la marcha, acudir
a la Red de Asistencia Alfa Romeo para que comprueben el sistema inmediatamente.
ADVERTENCIA
15)Si el símbolo se enciende durante la marcha, detener inmediatamente el vehículo y apagar el motor.
52
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

Testigos de color ámbar
Testigo Qué significa
AVERÍA SISTEMA ABS
Llevando el dispositivo de arranque en posición ON el testigo se enciende, pero debe apagarse transcurridos unos segundos.
El testigo se enciende cuando el sistema ABS resulta ineficiente. En este caso, el sistema de frenos mantiene inalterada su
eficacia, pero sin las potencialidades ofrecidas por el sistema ABS.
Continuar con cuidado y acudir lo antes posible a la Red de Asistencia Alfa Romeo.
AVERÍA SISTEMA TPMS
El testigo se enciende cuando se detecta una avería en el sistema TPMS. En caso de que se monten una o varias ruedas sin el
sensor, en la pantalla se muestra un mensaje de advertencia hasta que se restablezcan las condiciones iniciales.
No continuar la marcha con uno o varios neumáticos desinflados ya que podría verse comprometida la conducción del vehículo.
Parar el vehículo evitando frenadas y maniobras bruscas. Proceder con el restablecimiento de la presión de inflado correcta o con
la reparación inmediata con el Tire Repair Kit (ver lo descrito en el apartado "Reparación de una rueda" en el capítulo "En caso de
emergencia") y acudir lo antes posible a la Red de Asistencia Alfa Romeo.
Presión insuficiente de los neumáticos
El testigo se enciende para indicar que la presión del neumático es inferior al valor recomendado o que hay una fuga lenta de
presión. En estas circunstancias podrían no estar garantizados la mejor duración del neumático y un consumo de combustible
óptimo.
En cualquier situación en la que se muestre el mensaje "Ver manual" en la pantalla, consultar OBLIGATORIAMENTE lo descrito en
el apartado "Ruedas y Neumáticos" en el capítulo "Datos técnicos", ateniéndose escrupulosamente a su contenido.
SISTEMA ESC
Llevando el dispositivo de arranque en posición ON el testigo se enciende, pero debe apagarse cuando el motor haya arrancado.
Intervención del sistema ESC: la intervención del sistema está indicada por el parpadeo del testigo: la señalización de la
intervención indica que el vehículo está en condiciones críticas de estabilidad y adherencia.
Avería del sistema ESC: si el testigo no se apaga o permanece encendido con el motor en marcha significa que existe una avería
en el sistema ESC.
En estos casos, acudir lo antes posible a la Red de Asistencia Alfa Romeo.
Avería en el sistema Hill Start Assist: el encendido del testigo, indica la avería en el sistema Hill Start Assist.
En estos casos, acudir lo antes posible a la Red de Asistencia Alfa Romeo.
DESACTIVACIÓN PARCIAL/TOTAL DE LOS SISTEMAS DE SEGURIDAD ACTIVA (si se incluyen)
Llevando el dispositivo de arranque en posición ON el testigo se enciende, pero debe apagarse cuando el motor haya arrancado.
El encendido del testigo indica que algunos sistemas de seguridad activa han sido total o parcialmente deshabilitados.
Para más detalles sobre los sistemas de seguridad activa, ver lo descrito en el párrafo "Sistemas de seguridad activa" en el
capítulo "Seguridad". Al reactivar los sistemas de seguridad activa el testigo se apaga.
53

Testigo Qué significa
RESERVA DE COMBUSTIBLE/AUTONOMÍA LIMITADA
El testigo (o el icono en la pantalla) se enciende cuando en el depósito quedan aproximadamente 8 litros de combustible para las
versiones diésel y aproximadamente 9 litros de combustible para las versiones de gasolina.
29)
AVERÍA SISTEMA EOBD/INYECCIÓN
En condiciones normales, al colocar el dispositivo de arranque en posición ON, el testigo se enciende pero debe apagarse en
cuanto se ponga en marcha el motor.
El funcionamiento del testigo se puede comprobar mediante los aparatos específicos de los agentes de control de tráfico.
Respetar las normas vigentes del país en el que se circula.
16)
Avería sistema de inyección
Si el testigo permanece encendido o si se enciende durante la marcha significa que el sistema de inyección no funciona
correctamente. El testigo encendido con luz fija indica un funcionamiento incorrecto del sistema de alimentación/encendido que
podría provocar elevadas emisiones en el escape, la posible pérdida de prestaciones, dificultades en la conducción y consumos
elevados.
El testigo se apaga si el mal funcionamiento desaparece; de todas maneras, el sistema memoriza la señalización.
En estas condiciones, se puede continuar la marcha, evitando exigir grandes esfuerzos o altas velocidades al motor. El uso
prolongado del vehículo con el indicador encendido con luz fija puede causar daños. Acudir lo antes posible a la Red de Asistencia
Alfa Romeo.
Catalizador dañado
Si el testigo se enciende con luz intermitente, significa que el catalizador podría estar dañado.
Soltar el pedal del acelerador, llevando el motor a regímenes bajos, hasta que el testigo deje de parpadear. Continuar la marcha a
velocidad moderada, tratando de evitar una conducción que pueda provocar otras señalizaciones y acudir lo antes posible a la
Red de Asistencia Alfa Romeo.
54
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS
