2017 Abarth 500 ΒΙΒΛΙΟ ΧΡΗΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ (in Greek)

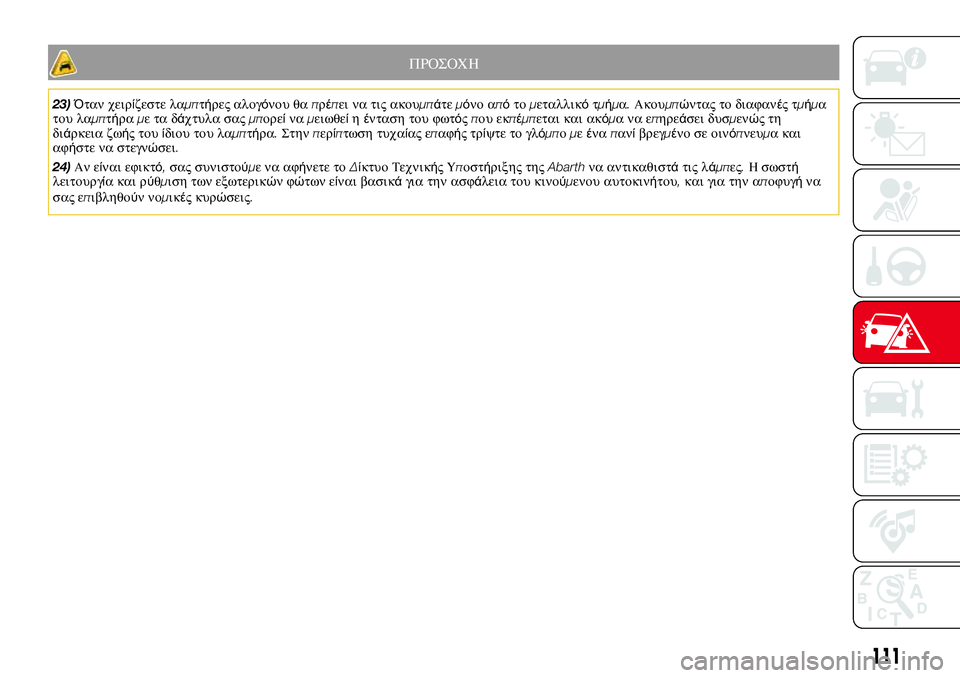

ΠΡΟΣΟΧΗ
23)Όταν χειρίζεστε λαμπτήρες αλογόνου θαπρέπει να τις ακουμπάτεμόνο απότομεταλλικότμήμα.Ακουμπώντας το διαφανέςτμήμα
του λαμπτήραμεταδάχτυλα σαςμπορείναμειωθείηένταση του φωτόςπου εκπέμπεται και ακόμαναεπηρεάσει δυσμενώςτη
διάρκεια ζωής τουίδιου του λαμπτήρα.Στηνπερίπτωση τυχαί
ας επαφήςτρίψτε το γλόμπομεέναπανίβρεγμένο σε οινόπνευμα και
αφήστε να στεγνώσει.
24)Αν είναι εφικτό,σας συνιστούμενααφήνετε τοΔίκτυο ΤεχνικήςΥποστήριξης τηςAbarthνα αντικαθιστάτις λάμπες.Η σωστή
λειτουργία και ρύθμιση των εξωτερικώνφώτων είναι βασικάγια την ασφάλεια του κινούμενου αυτοκινήτου,και για την αποφυγήνα
σας επιβληθούννομικές κυρώ
σεις.
111

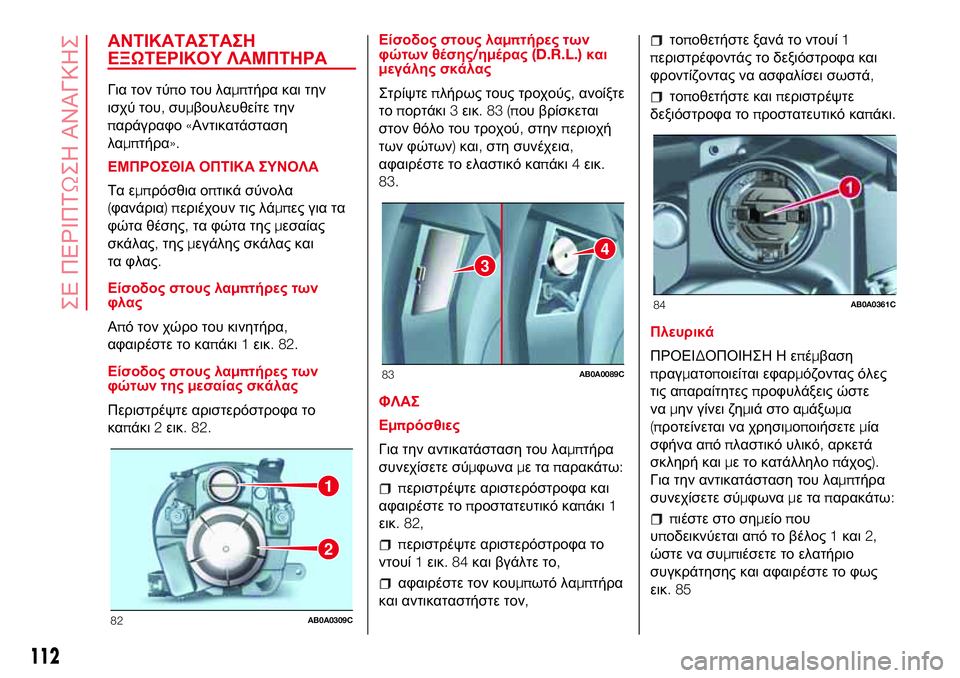

ΑΝΤΙΚΑΤΑΣΤΑΣΗ
ΕΞΩΤΕΡΙΚΟΥ ΛΑΜΠΤΗΡΑ
Για τον τύπο του λαμπτήρα και την
ισχύ του,συμβουλευθείτε την
παράγραφο«Αντικατάσταση
λαμπτήρα».
ΕΜΠΡΟΣΘΙΑ ΟΠΤΙΚΑ ΣΥΝΟΛΑ
Τα εμπρόσθια οπτικά σύνολα
(φανάρια)περιέχουν τις λάμπες για τα
φώτα θέσης,τα φώτα τηςμεσαίας
σκάλας,τηςμεγάλης σκάλας και
τα φλας.
Είσοδος στους λαμπτήρες των
φλας
Από τον χώρο του κινητήρα,
αφαιρέστε το καπάκι1εικ. 82.
Είσοδος στους λαμπτήρες των
φώτων τηςμεσαίας σκάλας
Περιστρέψτε αριστερόστροφα το
καπάκι2εικ. 82.Είσοδος στους λαμπτήρες των
φώτων θέσης/ημέρας(D.R.L.)και
μεγάλης σκάλας
Στρίψτεπλήρως τους τροχούς,ανοίξτε
τοπορτάκι3εικ.83(που βρίσκεται
στον θόλο του τροχού,στηνπεριοχή
των φώτων)και,
στη συνέχεια,
αφαιρέστε το ελαστικό καπάκι4εικ.
83.
ΦΛΑΣ
Εμπρόσθιες
Για την αντικατάσταση του λαμπτήρα
συνεχίσετε σύμφωναμεταπαρακάτω:
περιστρέψτε αριστερόστροφα και
αφαιρέστε τοπροστατευτικό καπάκι1
εικ. 82,
περιστρέψτε αριστερόστροφα το
ντουί1εικ.84και βγάλτε το,
αφαιρέστε τον κουμπωτό λαμπτήρα
και αντικαταστήστε τον,
τοποθετήστε ξανά το ντουί1
περιστρέφοντάς το δεξιόστροφα και
φροντίζοντας να ασφαλίσει σωστά,
τοποθετήστε καιπεριστρέψτε
δεξιόστροφα τοπροστατευτικό καπάκι.
Πλευρικά
ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η επέμβαση
πραγματοποιείται εφαρμόζοντας όλες
τις απαραίτητεςπροφυλάξεις ώστε
ναμην γίνει ζημιά στο αμάξωμα
(προτείνεται να χρησιμοποιήσετεμία
σφήνα απόπλαστικό υλικό,αρκετά
σκληρή καιμε το κατάλληλοπάχος).
Για την αντικατάσταση του λαμπτήρα
συνεχίσετε σύμφωναμεταπαρακάτω:
πιέστε στο σημείοπου
υποδεικνύεται από το βέλος1και2,
ώστε να συμπιέσετε το ελατήριο
συγκράτησης και αφαιρέστε το φως
εικ.85
1
2
82AB0A0309C
3
4
83AB0A0089C
84AB0A0361C
112
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ

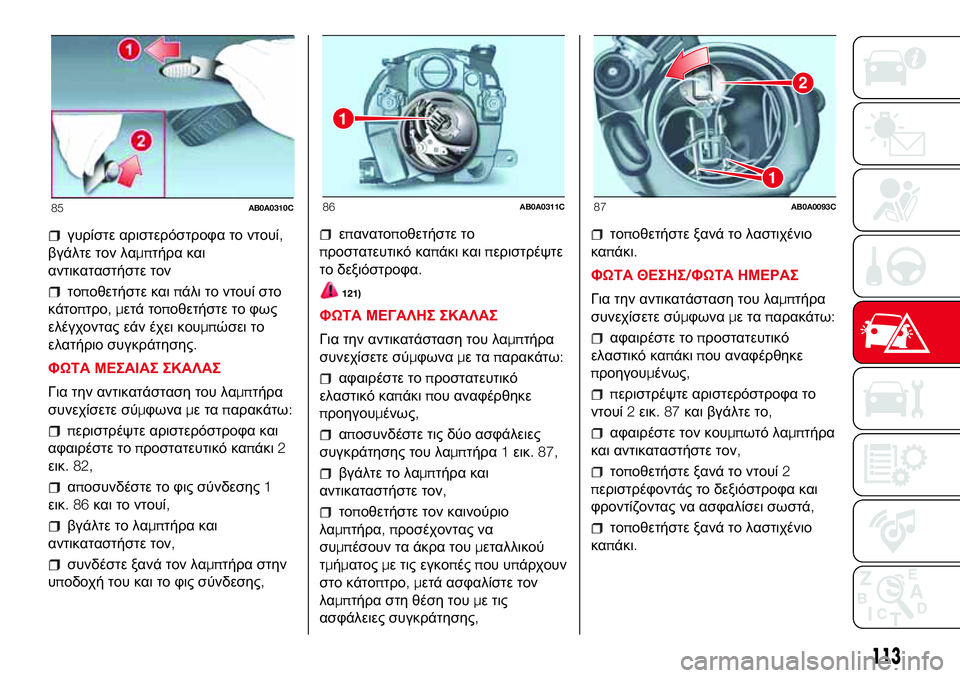

γυρίστε αριστερόστροφα το ντουί,
βγάλτε τον λαμπτήρα και
αντικαταστήστε τον
τοποθετήστε καιπάλι το ντουί στο
κάτοπτρο,μετά τοποθετήστε το φως
ελέγχοντας εάν έχει κουμπώσει το
ελατήριο συγκράτησης.
ΦΩΤΑ ΜΕΣΑΙΑΣ ΣΚΑΛΑΣ
Για την αντικατάσταση του λαμπτήρα
συνεχίσετε σύμφωναμεταπαρακάτω:
περιστρέψτε αριστερόστροφα και
αφαιρέστε τοπροστατευτικό καπάκι2
εικ. 82,
αποσυνδέστε το φις σύνδεσης1
εικ.86και το ντουί,
βγάλτε το λαμπτήρα και
αντικαταστήστε τον,
συνδέστε ξανά τον λαμπτήρα στην
υποδοχή του και το φις σύνδεσης,
επανατοποθετήστε το
προστατευτικό καπάκι καιπεριστρέψτε
το δεξιόστροφα.
121)
ΦΩΤΑ ΜΕΓΑΛΗΣ ΣΚΑΛΑΣ
Για την αντικατάσταση του λαμπτήρα
συνεχίσετε σύμφωναμεταπαρακάτω:
αφαιρέστε τοπροστατευτικό
ελαστικό καπάκιπου αναφέρθηκε
προηγουμένως,
αποσυνδέστε τις δύο ασφάλειες
συγκράτησης του λαμπτήρα1εικ. 87,
βγάλτε το λαμπτήρα και
αντικαταστήστε τον,
τοποθετήστε τον καινούριο
λαμπτήρα,προσέχοντας να
συμπέσουν τα άκρα τουμεταλλικού
τμήματοςμε τις εγκοπέςπου υπάρχουν
στο κάτοπτρο,μετά ασφαλίστε τον
λαμπτήρα στη θέση τουμε τις
ασφάλειες συγκράτησης,
τοποθετήστε ξανά το λαστιχένιο
καπάκι.
ΦΩΤΑ ΘΕΣΗΣ/ΦΩΤΑ ΗΜΕΡΑΣ
Για την αντικατάσταση του λαμπτήρα
συνεχίσετε σύμφωναμεταπαρακάτω:
αφαιρέστε τοπροστατευτικό
ελαστικό καπάκιπου αναφέρθηκε
προηγουμένως,
περιστρέψτε αριστερόστροφα το
ντουί2εικ.87και βγάλτε το,
αφαιρέστε τον κουμπωτό λαμπτήρα
και αντικαταστήστε τον,
τοποθετήστε ξανά το ντουί2
περιστρέφοντάς το δεξιόστροφα και
φροντίζοντας να ασφαλίσει σωστά,
τοποθετήστε ξανά το λαστιχένιο
καπάκι.
85AB0A0310C
1
86AB0A0311C
2
1
87AB0A0093C
113

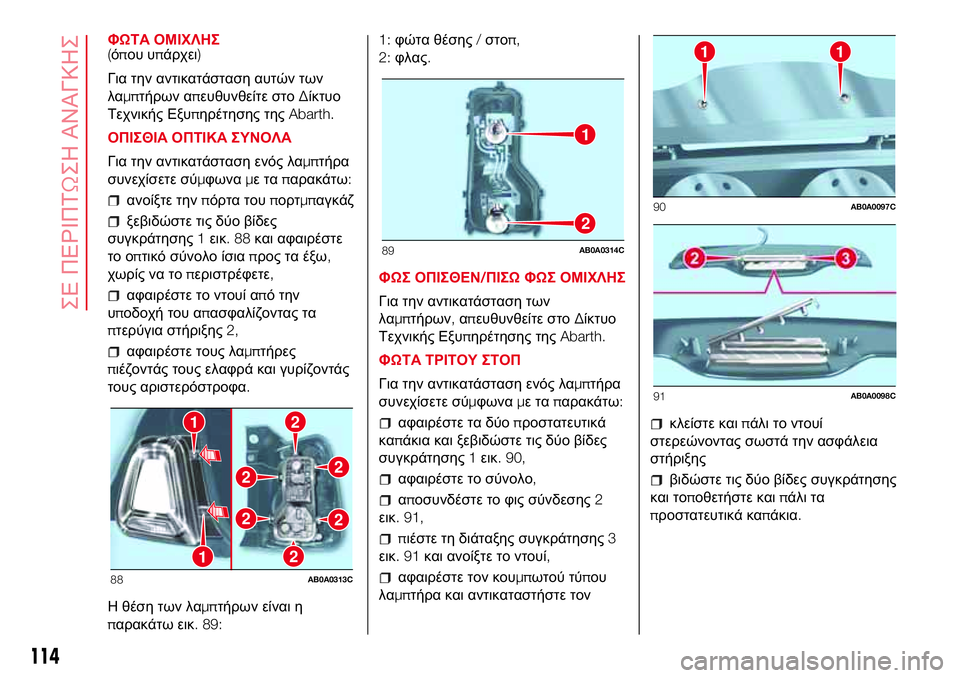

ΦΩΤΑ ΟΜΙΧΛΗΣ
(όπου υπάρχει)
Για την αντικατάσταση αυτών των
λαμπτήρων απευθυνθείτε στοΔίκτυο
Τεχνικής Εξυπηρέτησης τηςAbarth.
ΟΠΙΣΘΙΑ ΟΠΤΙΚΑ ΣΥΝΟΛΑ
Για την αντικατάσταση ενός λαμπτήρα
συνεχίσετε σύμφωναμεταπαρακάτω:
ανοίξτε τηνπόρτα τουπορτμπαγκάζ
ξεβιδώστε τις δύο βίδες
συγκράτησης1εικ.88και αφαιρέστε
το οπτικό σύνολο ίσιαπρος τα έξω,
χωρίς να τοπεριστρέφετε,
αφαιρέστε το ντουί από την
υποδοχή του απασφαλίζοντας τα
πτερύγια στήριξης2,
αφαιρέστε τους λαμπτήρες
πιέζοντάς τους ελαφρά και γυρίζοντάς
τους αριστερόστροφα.
Η θέση των λαμπτήρων είναι η
παρακάτω εικ. 89:1:φώτα θέσης/στοπ,
2:φλας.
ΦΩΣ ΟΠΙΣΘΕΝ/ΠΙΣΩΦΩΣ ΟΜΙΧΛΗΣ
Για την αντικατάσταση των
λαμπτήρων,απευθυνθείτε στοΔίκτυο
Τεχνικής Εξυπηρέτησης τηςAbarth.
ΦΩΤΑ ΤΡΙΤΟΥ ΣΤΟΠ
Για την αντικατάσταση ενός λαμπτήρα
συνεχίσετε σύμφωναμεταπαρακάτω:
αφαιρέστε τα δύοπροστατευτικά
καπάκια και ξεβιδώστε τις δύο βίδες
συγκράτησης1εικ. 90,
αφαιρέστε το σύνολο,
αποσυνδέστε το φις σύνδεσης2
εικ. 91,
πιέστε τη διάταξης συγκράτησης3
εικ.91και ανοίξτε το ντουί,
αφαιρέστε τον κουμπωτού τύπου
λαμπτήρα και αντικαταστήστε τον
κλείστε καιπάλι το ντουί
στερεώνοντας σωστά την ασφάλεια
στήριξης
βιδώστε τις δύο βίδες συγκράτησης
και τοποθετήστε καιπάλι τα
προστατευτικά καπάκια.
21
1
22
22
2
88AB0A0313C
1
2
89AB0A0314C
11
90AB0A0097C
91AB0A0098C
114
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ

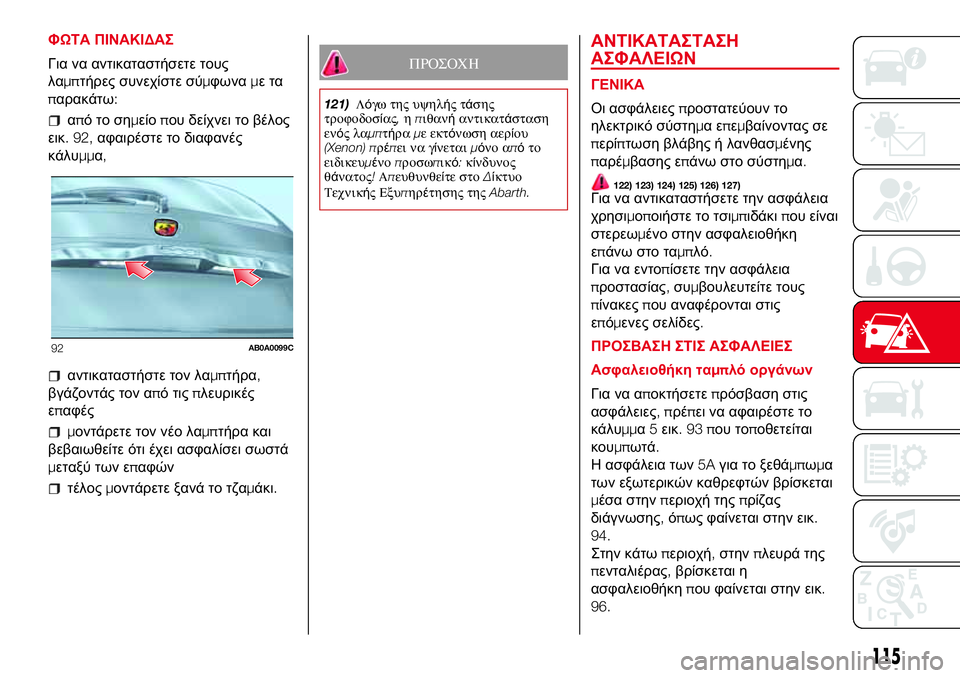

ΦΩΤΑ ΠΙΝΑΚΙΔΑΣ
Για να αντικαταστήσετε τους
λαμπτήρες συνεχίστε σύμφωναμετα
παρακάτω:
απότοσημείοπου δείχνει το βέλος
εικ. 92,αφαιρέστε το διαφανές
κάλυμμα,
αντικαταστήστε τον λαμπτήρα,
βγάζοντάς τον από τιςπλευρικές
επαφές
μοντάρετε τον νέο λαμπτήρα και
βεβαιωθείτε ότι έχει ασφαλίσει σωστά
μεταξύ των επαφών
τέλοςμοντάρετε ξανά το τζαμάκι.
ΠΡΟΣΟΧΗ
121)Λόγω της υψηλήςτάσης
τροφοδοσίας,ηπιθανήαντικατάσταση
ενόςλαμπτήραμε εκτόνωση αερίου
(Xenon) πρέπει να γίνεταιμόνο απότο
ειδικευμένοπροσωπικό:κίνδυνος
θάνατος!Απευθυνθείτε στοΔίκτυο
Τεχνικής Εξυπηρέτησης τηςAbarth.
ΑΝΤΙΚΑΤΑΣΤΑΣΗ
ΑΣΦΑΛΕΙΩΝ
ΓΕΝΙΚΑ
Οι ασφάλειεςπροστατεύουν το
ηλεκτρικό σύστημαεπεμβαίνοντας σε
περίπτωση βλάβης ή λανθασμένης
παρέμβασης επάνω στο σύστημα.
122) 123) 124) 125) 126) 127)Για να αντικαταστήσετε την ασφάλεια
χρησιμοποιήστε το τσιμπιδάκιπου είναι
στερεωμένο στην ασφαλειοθήκη
επάνω στο ταμπλό.
Για να εντοπίσετε την ασφάλεια
προστασίας,συμβουλευτείτε τους
πίνακεςπου αναφέρονται στις
επόμενες σελίδες.
ΠΡΟΣΒΑΣΗ ΣΤΙΣ ΑΣΦΑΛΕΙΕΣ
Ασφαλειοθήκη ταμπλό οργάνων
Για να αποκτήσετεπρόσβαση στις
ασφάλειες,πρέπει να αφαιρέστε το
κάλυμμα5εικ.93που τοποθετείται
κουμπωτά.
Η ασφάλεια των5Aγια το ξεθάμπωμα
των εξωτερικών καθρεφτών βρίσκεται
μέσα στηνπεριοχή τηςπρίζας
διάγνωσης,όπως φαίνεται στην εικ.
94.
Στην κάτωπεριοχή,στηνπλευρά της
πενταλιέρας,βρίσκεται η
ασφαλειοθήκηπου φαίνεται στην εικ.
96.
92AB0A0099C
115

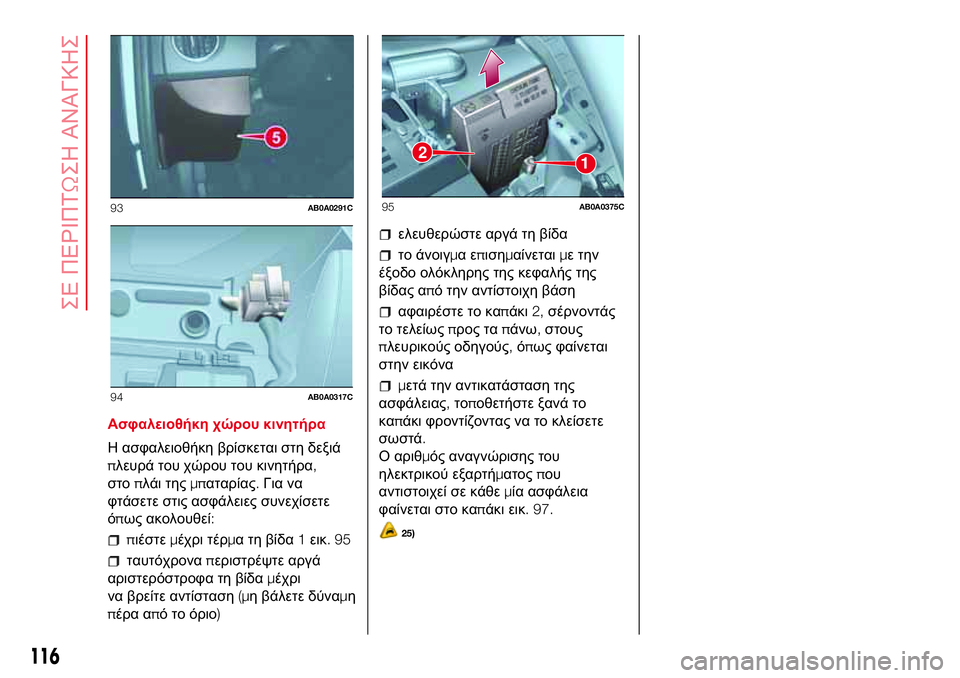

Ασφαλειοθήκη χώρου κινητήρα
Η ασφαλειοθήκη βρίσκεται στη δεξιά
πλευρά του χώρου του κινητήρα,
στοπλάι τηςμπαταρίας.Για να
φτάσετε στις ασφάλειες συνεχίσετε
όπως ακολουθεί:
πιέστεμέχρι τέρμα τη βίδα1εικ.95
ταυτόχροναπεριστρέψτε αργά
αριστερόστροφα τη βίδαμέχρι
να βρείτε αντίσταση(μη βάλετε δύναμη
πέρα από το όριο)
ελευθερώστε αργά τη βίδα
το άνοιγμαεπισημαίνεταιμε την
έξοδο ολόκληρης της κεφαλής της
βίδας από την αντίστοιχη βάση
αφαιρέστε το καπάκι2,σέρνοντάς
το τελείωςπρος ταπάνω,στους
πλευρικούς οδηγούς,όπως φαίνεται
στην εικόνα
μετά την αντικατάσταση της
ασφάλειας,τοποθετήστε ξανά το
καπάκι φροντίζοντας να το κλείσετε
σωστά.
Ο αριθμός αναγνώρισης του
ηλεκτρικού εξαρτήματοςπου
αντιστοιχεί σε κάθεμία ασφάλεια
φαίνεται στο καπάκι εικ. 97.
25)
93AB0A0291C
94AB0A0317C
12
95AB0A0375C
116
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ

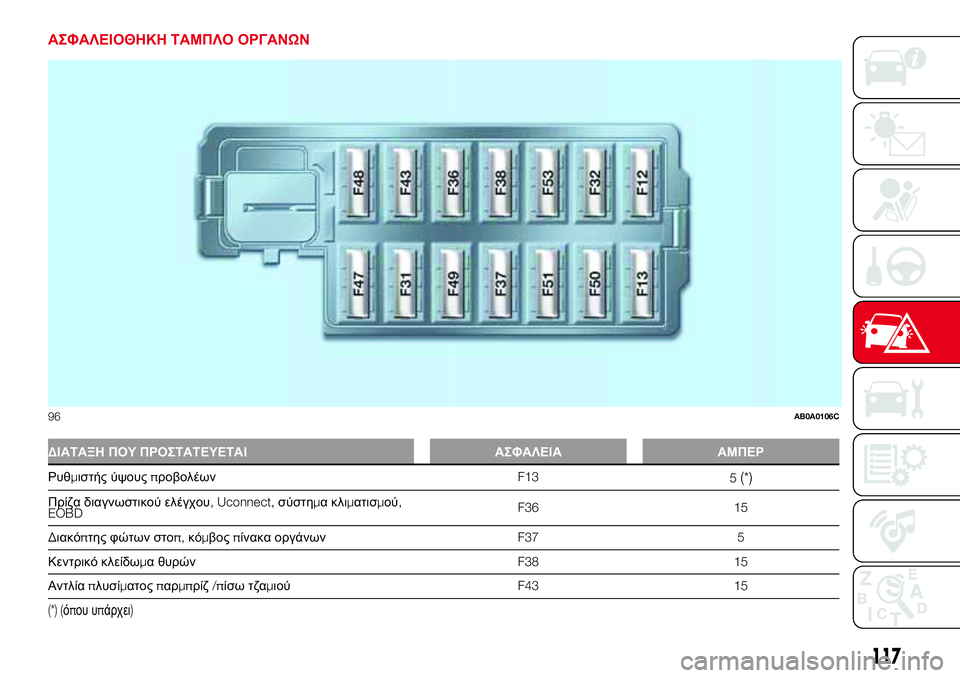

ΑΣΦΑΛΕΙΟΘΗΚΗ ΤΑΜΠΛΟ ΟΡΓΑΝΩΝ
ΔΙΑΤΑΞΗ ΠΟΥ ΠΡΟΣΤΑΤΕΥΕΤΑΙ ΑΣΦΑΛΕΙΑ ΑΜΠΕΡ
Ρυθμιστής ύψουςπροβολέωνF13
5(*)
Πρίζα διαγνωστικού ελέγχου, Uconnect,σύστημα κλιματισμού,
EOBDF36 15
Διακόπτης φώτων στοπ,κόμβοςπίνακα οργάνωνF37 5
Κεντρικό κλείδωμα θυρώνF38 15
Αντλίαπλυσίματοςπαρμπρίζ/πίσω τζαμιούF43 15
(*) (όπου υπάρχει)
96AB0A0106C
117

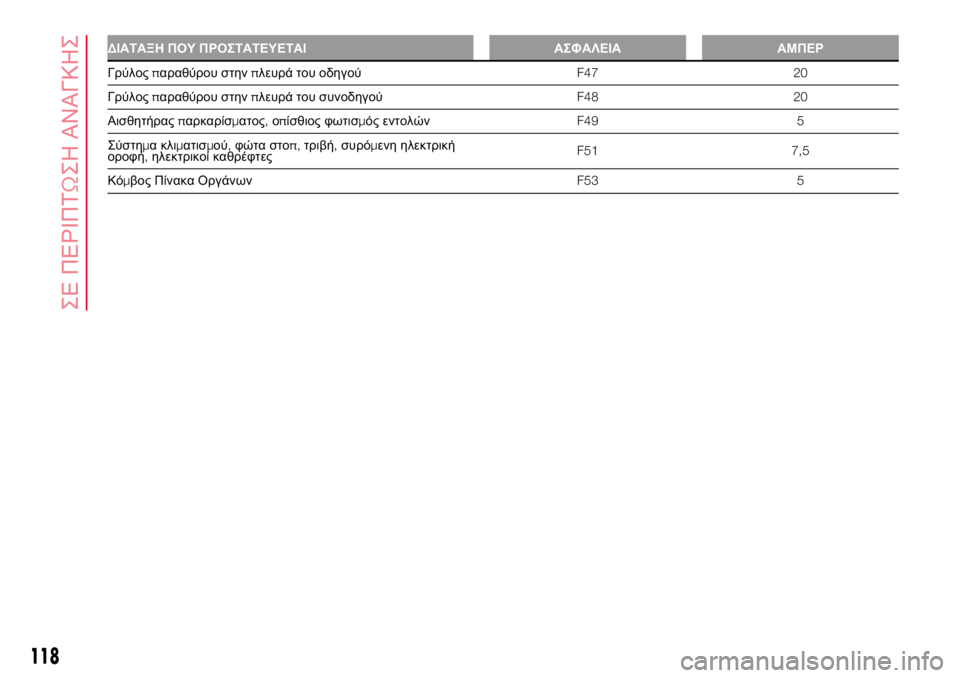

ΔΙΑΤΑΞΗ ΠΟΥ ΠΡΟΣΤΑΤΕΥΕΤΑΙ ΑΣΦΑΛΕΙΑ ΑΜΠΕΡ
Γρύλοςπαραθύρου στηνπλευρά του οδηγούF47 20
Γρύλοςπαραθύρου στηνπλευρά του συνοδηγούF48 20
Αισθητήραςπαρκαρίσματος,οπίσθιος φωτισμός εντολώνF49 5
Σύστημα κλιματισμού,φώτα στοπ,τριβή,συρόμενη ηλεκτρική
οροφή,ηλεκτρικοί καθρέφτεςF51 7,5
Κόμβος Πίνακα ΟργάνωνF53 5
118
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ
