2017 Abarth 500 ΒΙΒΛΙΟ ΧΡΗΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ (in Greek)

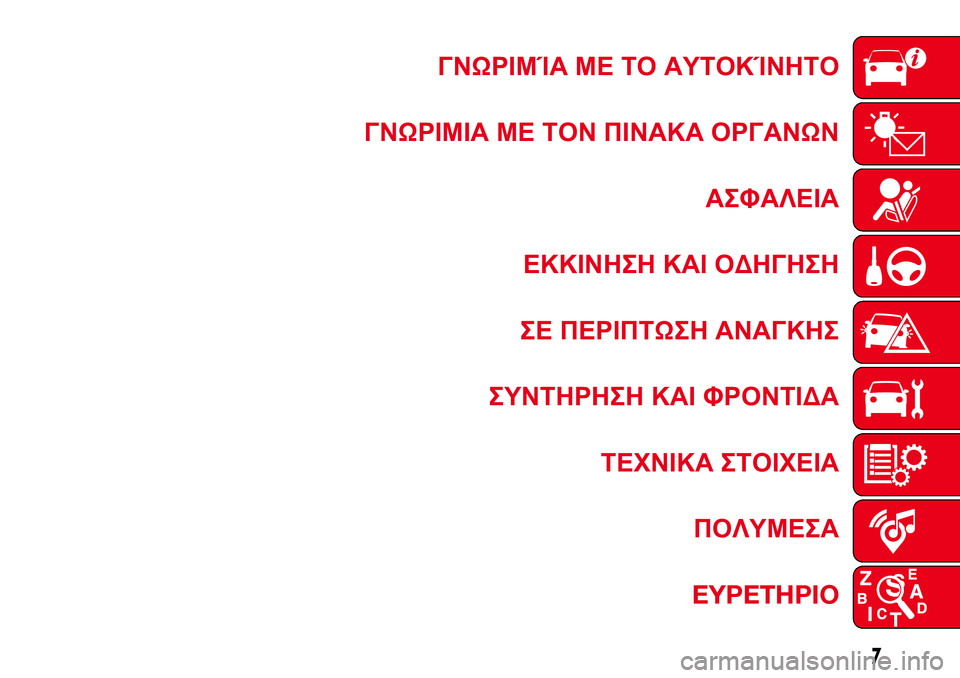

ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ ΑΥΤΟΚΊΝΗΤΟ
ΓΝΩΡΙΜΙΑ ΜΕ ΤΟΝ ΠΙΝΑΚΑ ΟΡΓΑΝΩΝ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
ΠΟΛΥΜΕΣΑ
EYPETHPIO
7

8

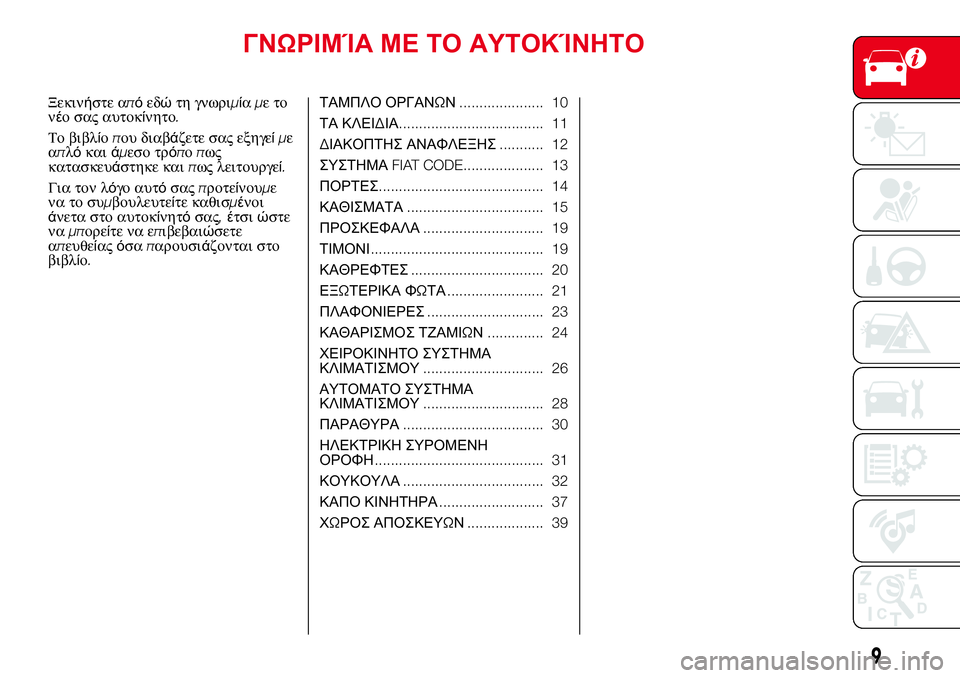

ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ ΑΥΤΟΚΊΝΗΤΟ
Ξεκινήστε απόεδώτη γνωριμίαμετο
νέο σας αυτοκίνητο.
Το βιβλίοπου διαβάζετε σας εξηγείμε
απλόκαιάμεσο τρόποπως
κατασκευάστηκε καιπως λειτουργεί.
Για τον λόγο αυτόσαςπροτείνουμε
να το συμβουλευτείτε καθισμένοι
άνετα στο αυτοκίνητόσας,έτσιώστε
ναμπορείτε να επιβεβαιώσετε
απευθείαςόσαπαρουσιάζονται στο
βιβλί
ο.ΤΑΜΠΛΟ ΟΡΓΑΝΩΝ..................... 10
ΤΑ ΚΛΕΙΔΙΑ.................................... 11
ΔΙΑΚΟΠΤΗΣ ΑΝΑΦΛΕΞΗΣ........... 12
ΣΥΣΤΗΜΑFIAT CODE.................... 13
ΠΟΡΤΕΣ......................................... 14
ΚΑΘΙΣΜΑΤΑ.................................. 15
ΠΡΟΣΚΕΦΑΛΑ.............................. 19
ΤΙΜΟΝΙ........................................... 19
ΚΑΘΡΕΦΤΕΣ................................. 20
ΕΞΩΤΕΡΙΚΑ ΦΩΤΑ........................ 21
ΠΛΑΦΟΝΙΕΡΕΣ............................. 23
ΚΑΘΑΡΙΣΜΟΣ ΤΖΑΜΙΩΝ.............. 24
ΧΕΙΡΟΚΙΝΗΤΟ ΣΥΣΤΗΜΑ
ΚΛΙΜΑΤΙΣΜΟΥ.............................. 26
ΑΥΤΟΜΑΤΟ ΣΥΣΤΗΜΑ
ΚΛΙΜΑΤΙΣΜΟΥ.............................. 28
ΠΑΡΑΘΥΡΑ................................... 30
ΗΛΕΚΤΡΙΚΗ ΣΥΡΟΜΕΝΗ
ΟΡΟΦΗ.......................................... 31
ΚΟΥΚΟΥΛΑ................................... 32
ΚΑΠΟ ΚΙΝΗΤΗΡΑ.......................... 37
ΧΩΡΟΣ ΑΠΟΣΚΕΥΩΝ................... 39
9

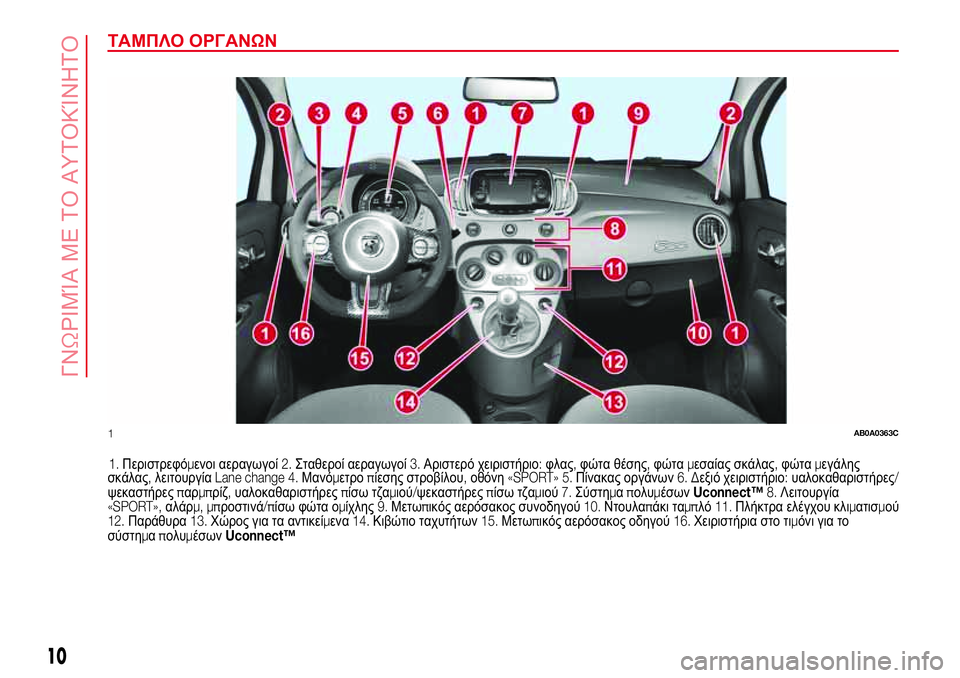

ΤΑΜΠΛΟ ΟΡΓΑΝΩΝ
1.Περιστρεφόμενοι αεραγωγοί2.Σταθεροί αεραγωγοί3.Αριστερό χειριστήριο:φλας,φώτα θέσης,φώταμεσαίας σκάλας,φώταμεγάλης
σκάλας,λειτουργίαLane change 4.Μανόμετροπίεσης στροβίλου,οθόνη«SPORT» 5.Πίνακας οργάνων6. Δεξιό χειριστήριο:υαλοκαθαριστήρες/
ψεκαστήρεςπαρμπρίζ,υαλοκαθαριστήρεςπίσω τζαμιού/ψεκαστήρεςπίσω τζαμιού7.ΣύστημαπολυμέσωνUconnect™8.Λειτουργία
«SPORT»,αλάρμ, μπροστινά/πίσω φώτα ομίχλης9.Μετωπικός αερόσακος συνοδηγού10.Ντουλαπάκι ταμπλό11.Πλήκτρα ελέγχου κλιματισμού
12.Παράθυρα13.Χώρος για τα αντικείμενα14.Κιβώτιο ταχυτήτων15.Μετωπ
ικός αερόσακος οδηγού16.Χειριστήρια στο τιμόνι για το
σύστημαπολυμέσωνUconnect™
1AB0A0363C
10
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ ΑΥΤΟΚΊΝΗΤΟ

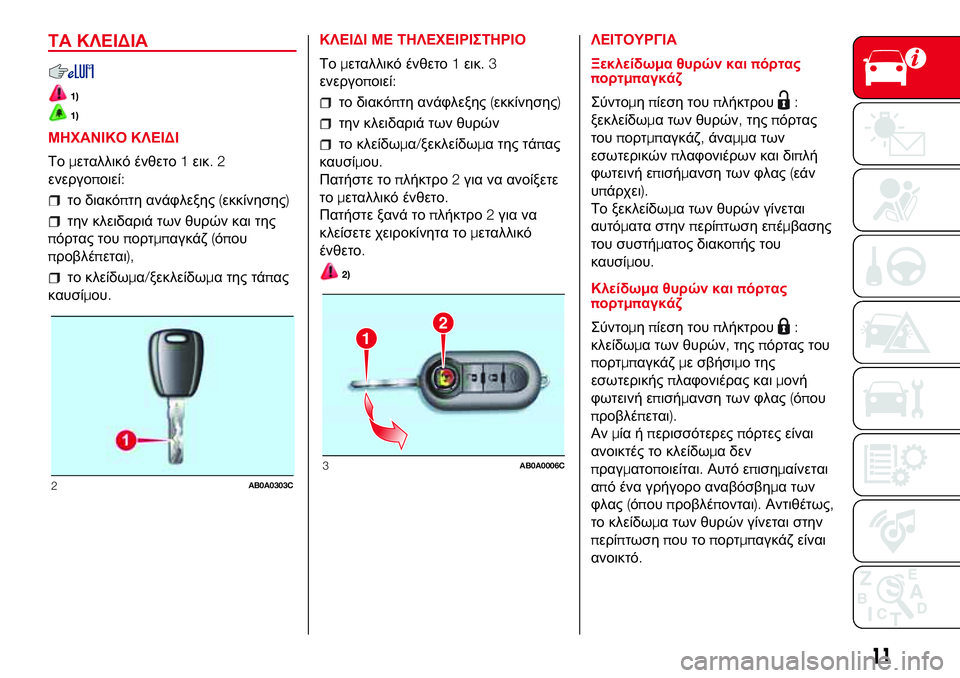

ΤΑ ΚΛΕΙΔΙΑ
1)
1)
ΜΗΧΑΝΙΚΟ ΚΛΕΙΔΙ
Τομεταλλικό ένθετο1εικ.2
ενεργοποιεί:
το διακόπτη ανάφλεξης(εκκίνησης)
την κλειδαριά των θυρών και της
πόρτας τουπορτμπαγκάζ(όπου
προβλέπεται),
το κλείδωμα/ξεκλείδωμα της τάπας
καυσίμου.ΚΛΕΙΔΙ ΜΕ ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟ
Τομεταλλικό ένθετο1εικ.3
ενεργοποιεί:
το διακόπτη ανάφλεξης(εκκίνησης)
την κλειδαριά των θυρών
το κλείδωμα/ξεκλείδωμα της τάπας
καυσίμου.
Πατήστε τοπλήκτρο2για να ανοίξετε
τομεταλλικό ένθετο.
Πατήστε ξανά τοπλήκτρο2για να
κλείσετε χειροκίνητα τομεταλλικό
ένθετο.
2)
ΛΕΙΤΟΥΡΓΙΑ
Ξεκλείδωμα θυρών καιπόρτας
πορτμπαγκάζ
Σύντομηπίεση τουπλήκτρου
:
ξεκλείδωμα των θυρών,τηςπόρτας
τουπορτμπαγκάζ,άναμμα των
εσωτερικώνπλαφονιέρων και διπλή
φωτεινή επισήμανση των φλας(εάν
υπάρχει).
Το ξεκλείδωμα των θυρών γίνεται
αυτόματα στηνπερίπτωση επέμβασης
του συστήματος διακοπής του
καυσίμου.
Κλείδωμα θυρών καιπόρτας
πορτμπαγκάζ
Σύντομηπίεση τουπλήκτρου
:
κλείδωμα των θυρών,τηςπόρτας του
πορτμπαγκάζμε σβήσιμο της
εσωτερικήςπλαφονιέρας καιμονή
φωτεινή επισήμανση των φλας(όπου
προβλέπεται).
Ανμία ήπερισσότερεςπόρτες είναι
ανοικτές το κλείδωμα δεν
πραγματοποιείται.Αυτό επισημαίνεται
από ένα γρήγορο αναβόσβημα των
φλας(όπουπροβλέπονται).Αντιθέτως,
το κλείδωμα των θυρών γίνεται στην
περίπτωσηπου τοπορτμπαγκάζ είναι
ανοικτό.
2AB0A0303C
12
3AB0A0006C
11

Οιπόρτες κλειδώνουν αυτόματα όταν
το αυτοκίνητο κινείταιμε ταχύτητα άνω
των20 km/h,εάν έχει ρυθμιστεί η
ειδική λειτουργία(όπουπροβλέπεται)
μέσω τουμενούSetup.
Άνοιγμα χώρου αποσκευών
Πατήστε τοπλήκτρο
για να
ανοίξετε τοπορτμπαγκάζ από
απόσταση.Το άνοιγμα του
πορτμπαγκάζ επισημαίνεται απότο
διπλό άνοιγμα των φλας.
ΠΑΡΑΓΓΕΛΙΑ ΓΙΑ ΠΡΟΣΘΕΤΑ
ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΑ
Το σύστημαμπορεί να αναγνωρίσει
μέχρι8τηλεχειριστήρια.Ότανπρέπει
ναπαραγγείλετε καινούριο
τηλεχειριστήριο,απευθυνθείτε στο
Δίκτυο Τεχνικής Υποστήριξης της
Abarthκαι έχετεμαζί σας την κάρτα
CODE (όπουπροβλέπεται),ταυτότητα
και τα έγγραφα ιδιοκτησίας του
αυτοκινήτου.
ΠΡΟΣΟΧΗ
1)Βίαια χτυπήματαμπορούννα
καταστρέψουν τα ηλεκτρονικά
εξαρτήματαπου υπάρχουνμέσα στο
κλειδί.Για να διασφαλιστείηάριστη
αποτελεσματικότητα των
ηλεκτρνικών διατάξεων των
κλειδιών,μην τα αφήνετε εκτεθειμένα
στην ηλιακήακτινοβολία.2)Πιέστε τοπλήκτρο2εικ.3μόνο όταν
το κλειδί βρίσκεταιμακριά απότοσώμα
σας,συγκεκριμένα απόταμάτια και από
αντικείμεναπουμπ
ορούν ναπάθουν ζημιά
(γιαπαράδειγμα τα ρούχα).Μην αφήνετε
το κλειδί χωρίς να τοπροσέχετε,γιατί
μπορεί κάποιος,ιδιαίτερα έναπαιδί,να
πατήσει κατά λάθος το κουμπί ενώ κρατάει
το κλειδί.
ΠΡΟΣΟΧΗ
1)Οι χρησιμοποιημένεςμπαταρίεςμπορεί
ναμολύνουν τοπεριβάλλονένα δεν
απορριφθούν σωστά.Θαπρέπει να τις
πετάτε στα ροβλεπόμενα ειδικά
δοχείαόπως ορίζειηνομοθεσίαήνα τις
δίνετε στοΔίκτυο Τεχνικής
Εξυπηρέτησης τηςAbarth,όπου και θα
ασχοληθούν εκείνοιμε την απόρριψή
τους.

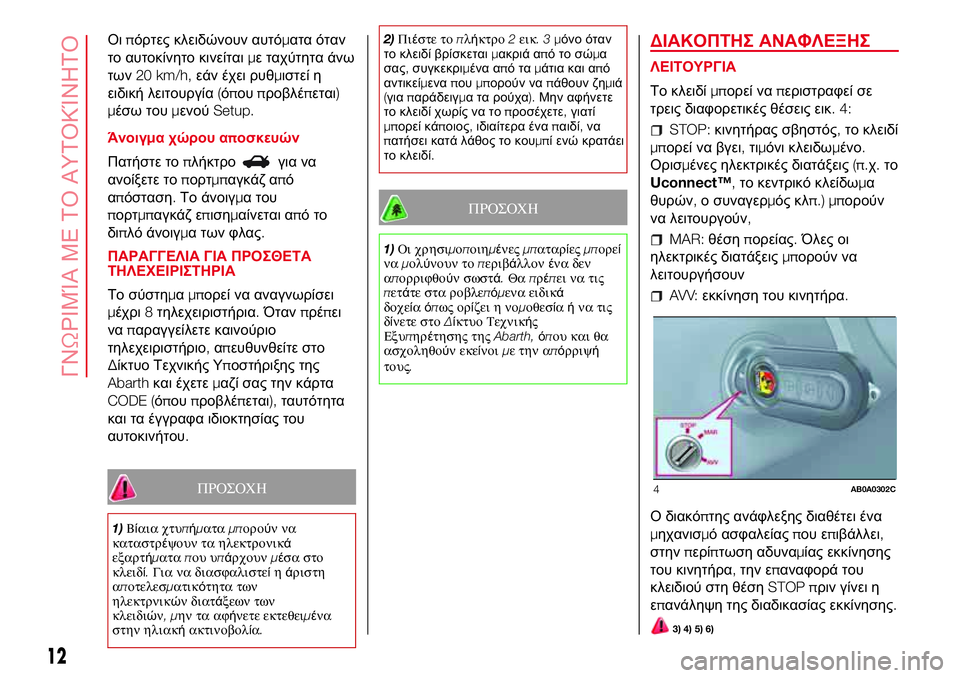

ΔΙΑΚΟΠΤΗΣ ΑΝΑΦΛΕΞΗΣ
ΛΕΙΤΟΥΡΓΙΑ
Το κλειδίμπορεί ναπεριστραφεί σε
τρεις διαφορετικές θέσεις εικ.4:
STOP:κινητήρας σβηστός,το κλειδί
μπορεί να βγει,τιμόνι κλειδωμένο.
Ορισμένες ηλεκτρικές διατάξεις(π.χ.το
Uconnect™,το κεντρικό κλείδωμα
θυρών,ο συναγερμός κλπ.) μπορούν
να λειτουργούν,
MAR:θέσηπορείας.Όλες οι
ηλεκτρικές διατάξειςμπορούν να
λειτουργήσουν
AVV:εκκίνηση του κινητήρα.
Ο διακόπτης ανάφλεξης διαθέτει ένα
μηχανισμό ασφαλείαςπου επιβάλλει,
στηνπερίπτωση αδυναμίας εκκίνησης
του κινητήρα,την επαναφορά του
κλειδιού στη θέσηSTOP πριν γίνει η
επανάληψη της διαδικασίας εκκίνησης.
3) 4) 5) 6)
4AB0A0302C
12
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ ΑΥΤΟΚΊΝΗΤΟ

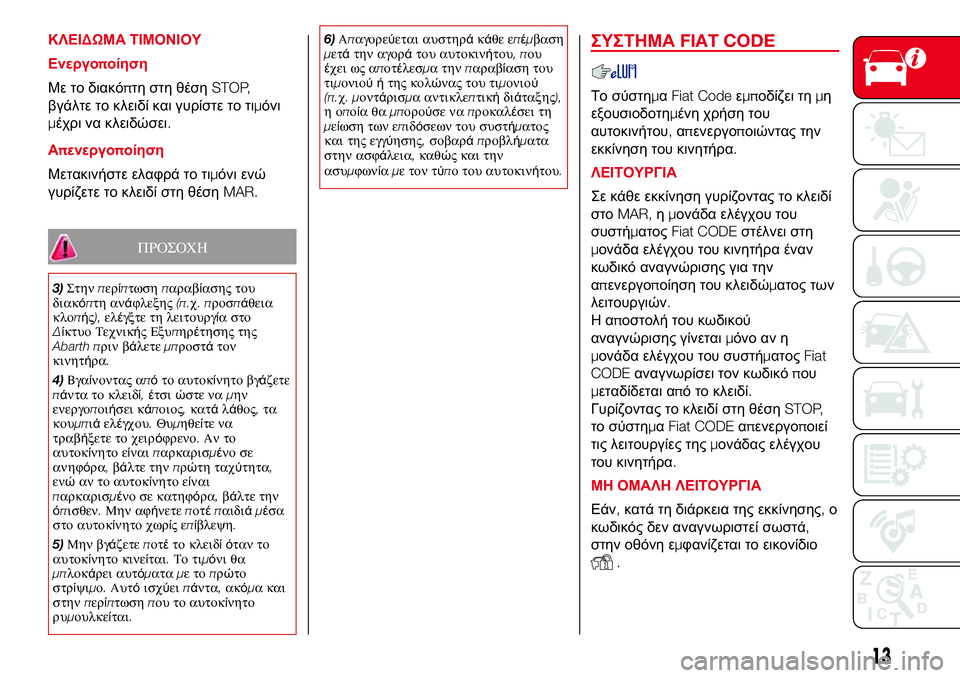

ΚΛΕΙΔΩΜΑ ΤΙΜΟΝΙΟΥ
Ενεργοποίηση
Με το διακόπτη στη θέσηSTOP,
βγάλτε το κλειδί και γυρίστε το τιμόνι
μέχρι να κλειδώσει.
Απενεργοποίηση
Μετακινήστε ελαφρά το τιμόνι ενώ
γυρίζετε το κλειδί στη θέσηMAR.
ΠΡΟΣΟΧΗ
3)Στηνπερίπτωσηπαραβίασης του
διακόπτη ανάφλεξης(π.χ.προσπάθεια
κλοπής),ελέγξτε τη λειτουργία στο
Δίκτυο Τεχνικής Εξυπηρέτησης της
Abarth πριν βάλετεμπροστάτον
κινητήρα.
4)Βγαίνοντας απότο αυτοκίνητο βγάζετε
πάντα το κλειδί,έτσιώστε ναμην
ενεργοποιήσει κάποιος,κατάλάθος,τα
κουμπιάελέγχου.
Θυμηθείτε να
τραβήξετε το χειρόφρενο.Αν το
αυτοκίνητο είναιπαρκαρισμένο σε
ανηφόρα,βάλτε τηνπρώτη ταχύτητα,
ενώαν το αυτοκίνητο είναι
παρκαρισμένο σε κατηφόρα,βάλτε την
όπισθεν.Μην αφήνετεποτέπαιδιάμέσα
στο αυτοκίνητο χωρίςεπίβλεψη.
5)Μην βγάζετεποτέτο κλειδίόταν το
αυτοκίνητο κινείται.Το τιμόνι θα
μπλοκ
άρει αυτόματαμετοπρώτο
στρίψιμο.Αυτόισχύειπάντα,ακόμα και
στηνπερίπτωσηπου το αυτοκίνητο
ρυμουλκείται.6)Απαγορεύεται αυστηράκάθε επέμβαση
μετάτην αγοράτου αυτοκινήτου,που
έχει ως αποτέλεσμα τηνπαραβίαση του
τιμονιούήτης κολώνας του τιμονιού
(π.χ.μοντάρισμα αντικλεπ
τικήδιάταξης),
ηοποίαθαμπορούσε ναπροκαλέσει τη
μείωση των επιδόσεων του συστήματος
και της εγγύησης,σοβαράπροβλήματα
στην ασφάλεια,καθώς και την
ασυμφωνίαμε τον τύπο του αυτοκινήτου.
ΣΥΣΤΗΜΑFIAT CODE
Το σύστημαFiat Codeεμποδίζει τημη
εξουσιοδοτημένη χρήση του
αυτοκινήτου,απενεργοποιώντας την
εκκίνηση του κινητήρα.
ΛΕΙΤΟΥΡΓΙΑ
Σε κάθε εκκίνηση γυρίζοντας το κλειδί
στοMAR,ημονάδα ελέγχου του
συστήματοςFiat CODEστέλνει στη
μονάδα ελέγχου του κινητήρα έναν
κωδικό αναγνώρισης για την
απενεργοποίηση του κλειδώματος των
λειτουργιών.
Ηαποστολή του κωδικού
αναγνώρισης γίνεταιμόνο αν η
μονάδα ελέγχου του συστήματοςFiat
CODEαναγνωρίσει τον κωδικόπου
μεταδίδεται από το κλειδί.
Γυρίζοντας το κλειδί στη θέσηSTOP,
το σύστημαFiat CODEαπενεργοποιεί
τις λειτουργίες τηςμονάδας ελέγχου
του κινητήρα.
ΜΗ ΟΜΑΛΗ ΛΕΙΤΟΥΡΓΙΑ
Εάν,κατά τη διάρκεια της εκκίνησης,ο
κωδικός δεν αναγνωριστεί σωστά,
στην οθόνη εμφανίζεται το εικονίδιο
.
13

Σε αυτήν τηνπερίπτωση γυρίστε το
κλειδί στη θέσηSTOPκαι στη
συνέχεια στοMAR·αν το κλείδωμα
συνεχίζει να υπάρχει,προσπαθήστε
ξανάμε άλλα κλειδιά του εξοπλισμού.
Αν ο κινητήρας δενπάρειμπροστά,
επικοινωνήστεμετοΔίκτυο Τεχνικής
Εξυπηρέτησης τηςAbarth.
ΣHMEIΩΣHΚάθε κλειδί έχει το δικό
του κωδικό,οοποίοςπρέπει να έχει
αποθηκευτεί στημονάδα ελέγχου του
συστήματος.Για την καταχώρηση
καινούργιων κλειδιών,τοπολύμέχρι8,
απευθυνθείτε αποκλειστικά στοΔίκτυο
Τεχνικής Εξυπηρέτησης τηςAbarth.
Εάν εμφανιστεί το σύμβολο
,μαζί
με ένα σχετικόμήνυμα,το σύστημα
εκτελεί αυτοδιάγνωση(που οφείλεται,
γιαπαράδειγμα,σεπτώση της τάσης).
Εάν το σύμβολο
παραμείνει
αναμμένο,απευθυνθείτε στοΔίκτυο
Τεχνικής Εξυπηρέτησης τηςAbarth.

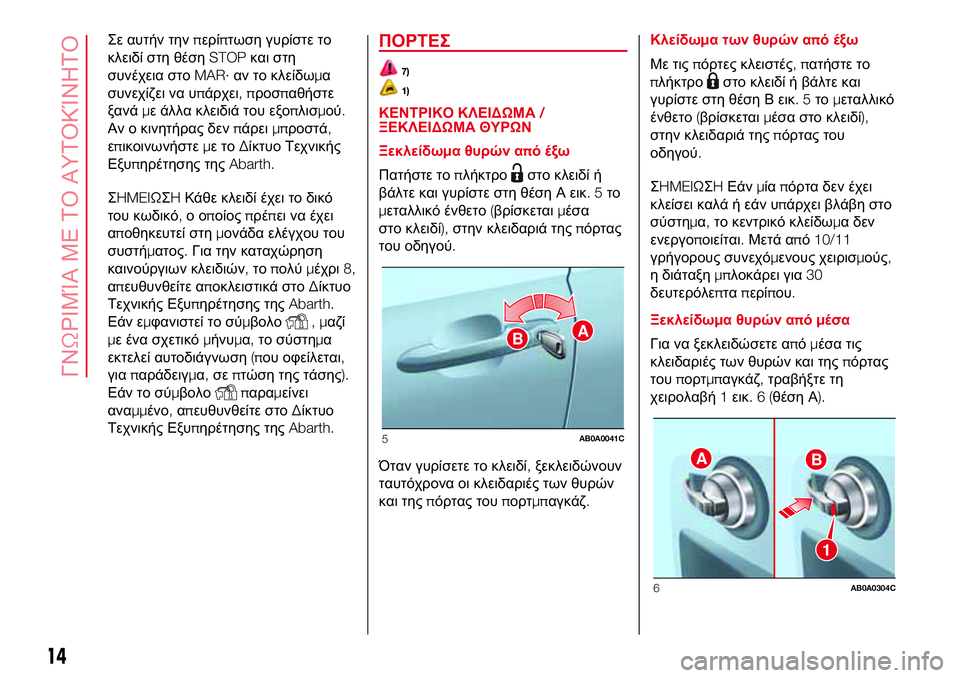

ΠΟΡΤΕΣ
7)
1)
ΚΕΝΤΡΙΚΟ ΚΛΕΙΔΩΜΑ/
ΞΕΚΛΕΙΔΩΜΑ ΘΥΡΩΝ
Ξεκλείδωμα θυρών απόέξω
Πατήστε τοπλήκτρο
στο κλειδί ή
βάλτε και γυρίστε στη θέση Α εικ.5το
μεταλλικό ένθετο(βρίσκεταιμέσα
στο κλειδί),στην κλειδαριά τηςπόρτας
του οδηγού.
Όταν γυρίσετε το κλειδί,ξεκλειδώνουν
ταυτόχρονα οι κλειδαριές των θυρών
και τηςπόρτας τουπορτμπαγκάζ.Κλείδωμα των θυρών απόέξω
Με τιςπόρτες κλειστές,πατήστε το
πλήκτρο
στο κλειδί ή βάλτε και
γυρίστε στη θέση Β εικ.5τομεταλλικό
ένθετο(βρίσκεταιμέσα στο κλειδί),
στην κλειδαριά τηςπόρτας του
οδηγού.
ΣHMEIΩΣHΕάνμίαπόρτα δεν έχει
κλείσει καλά ή εάν υπάρχει βλάβη στο
σύστημα,το κεντρικό κλείδωμα δεν
ενεργοποιείται.Μετά από10/11
γρήγορους συνεχόμενους χειρισμούς,
η διάταξημπλοκάρει για30
δευτερόλεπταπερίπου.
Ξεκλείδωμα θυρών απόμέσα
Για να ξεκλειδώσετε απόμέσα τις
κλειδαριές των θυρών και τηςπόρτας
τουπορτμπαγκάζ,τραβήξτε τη
χειρολαβή1εικ.6(θέση Α).
BA
5AB0A0041C
AB
1
6AB0A0304C
14
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ ΑΥΤΟΚΊΝΗΤΟ
