SCHMIERSTELLEN UND SCHMIERUNGSARTEN
2-24

SCHMIERSYSTEM-TABELLE UND -SCHAUBILDER
2-25
GASB111061
SCHMIERSYSTEM-TABELLE UND -SCHAUBILDER
GASB111062SCHMIERSYSTEM-SCHAUBILDER

SCHMIERSYSTEM-TABELLE UND -SCHAUBILDER
2-26

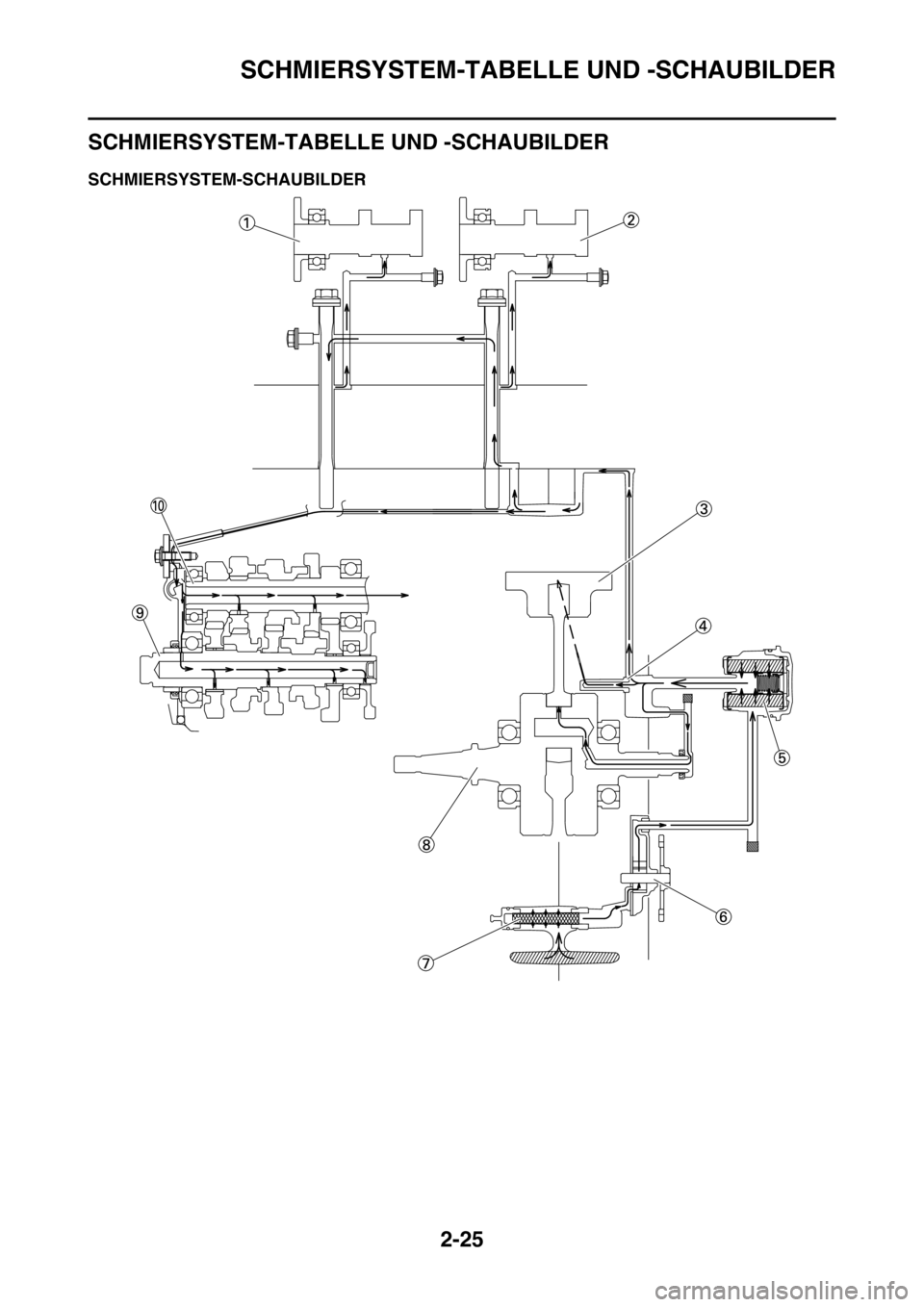

1. Einlass-Nockenwelle
2. Auslass-Nockenwelle
3. Kolben
4. Öldüse
5. Ölfiltereinsatz
6. Ölpumpe
7. Ölsieb
8. Kurbelwelle
9. Ausgangswelle
10. Eingangswelle

SCHMIERSYSTEM-TABELLE UND -SCHAUBILDER
2-27

SCHMIERSYSTEM-TABELLE UND -SCHAUBILDER
2-28

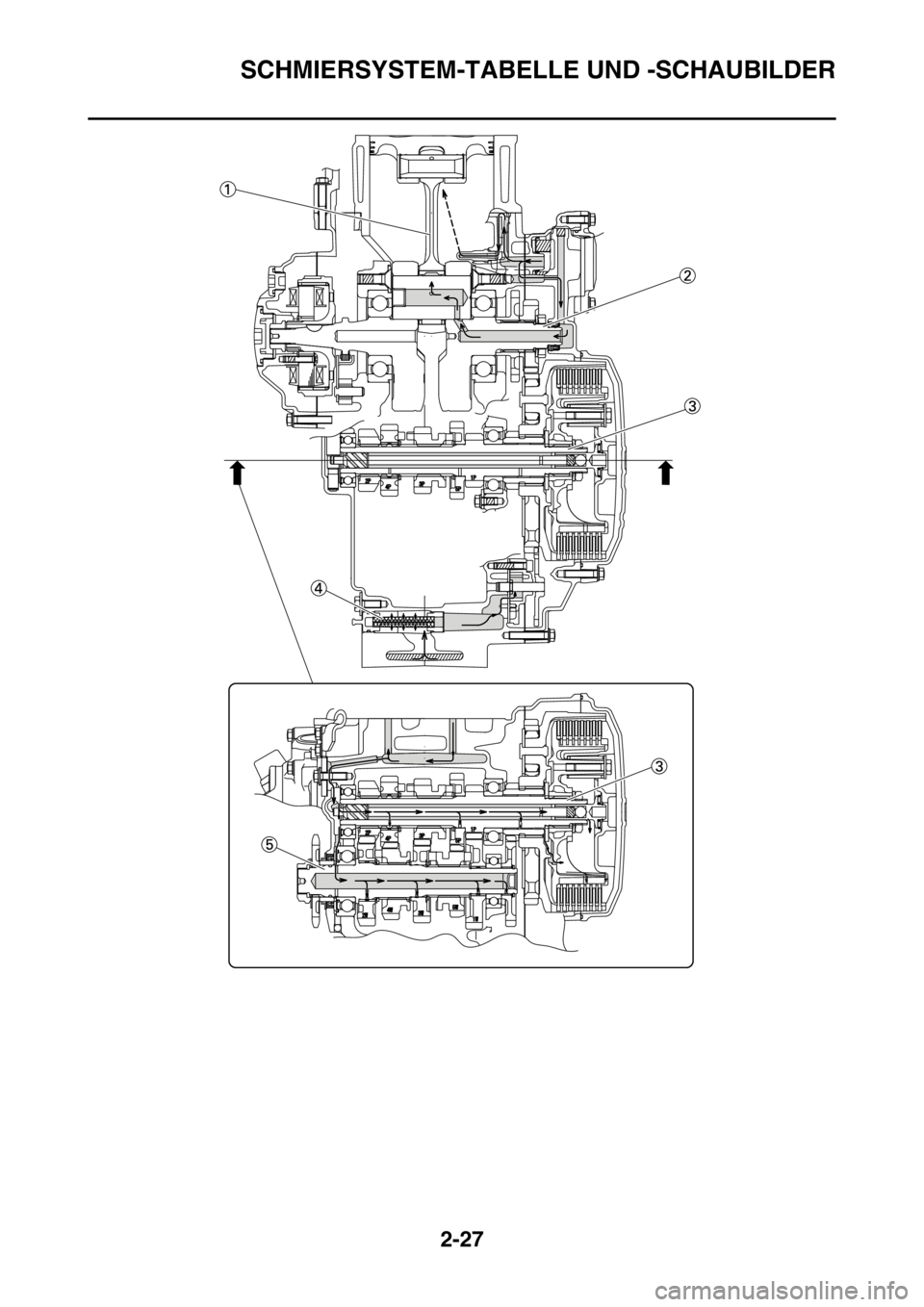

1. Übertragungshebel
2. Kurbelwelle
3. Eingangswelle
4. Ölsieb
5. Ausgangswelle

SCHMIERSYSTEM-TABELLE UND -SCHAUBILDER
2-29

SCHMIERSYSTEM-TABELLE UND -SCHAUBILDER
2-30

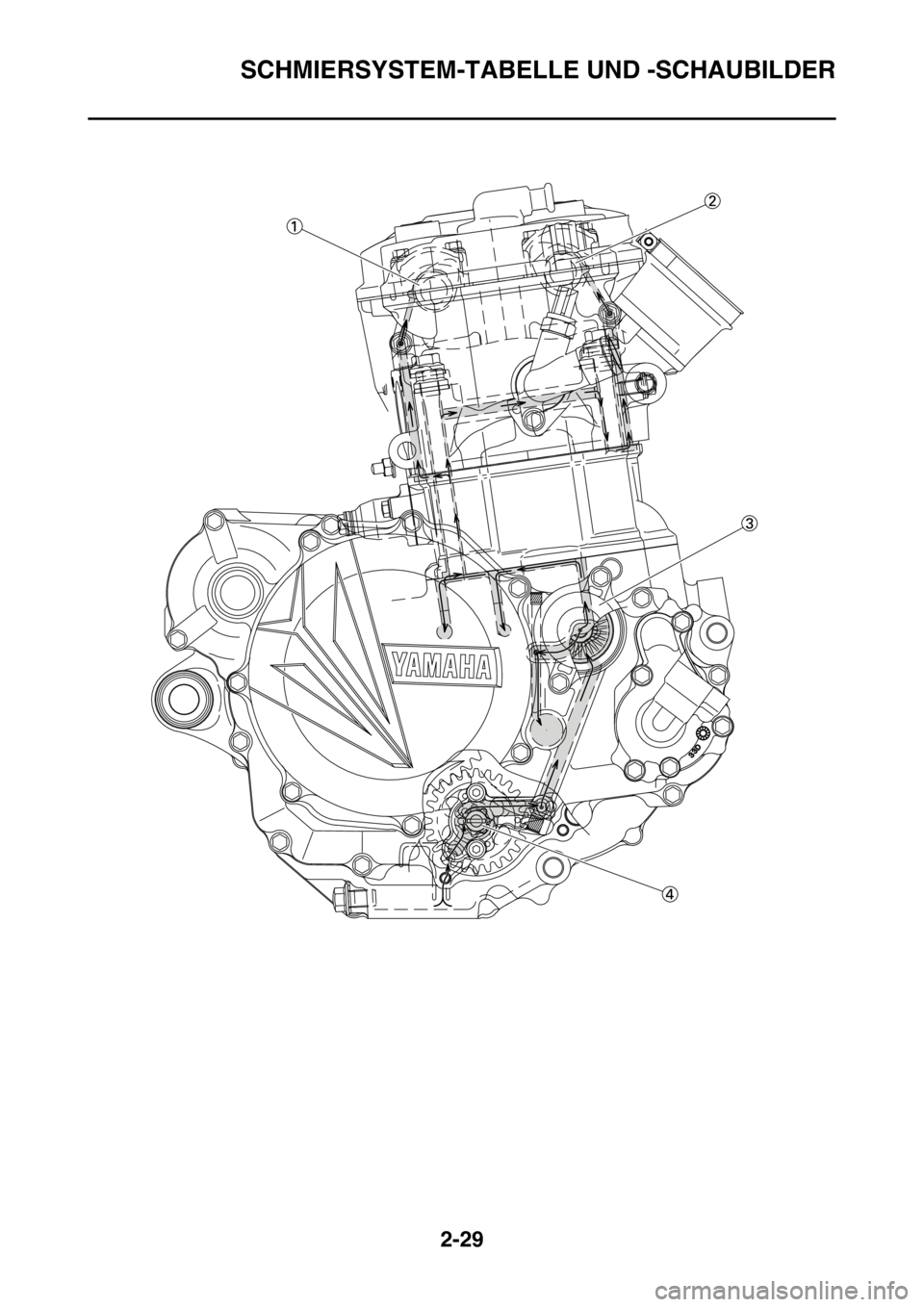

1. Auslass-Nockenwelle
2. Einlass-Nockenwelle
3. Ölfiltereinsatz
4. Ölpumpe

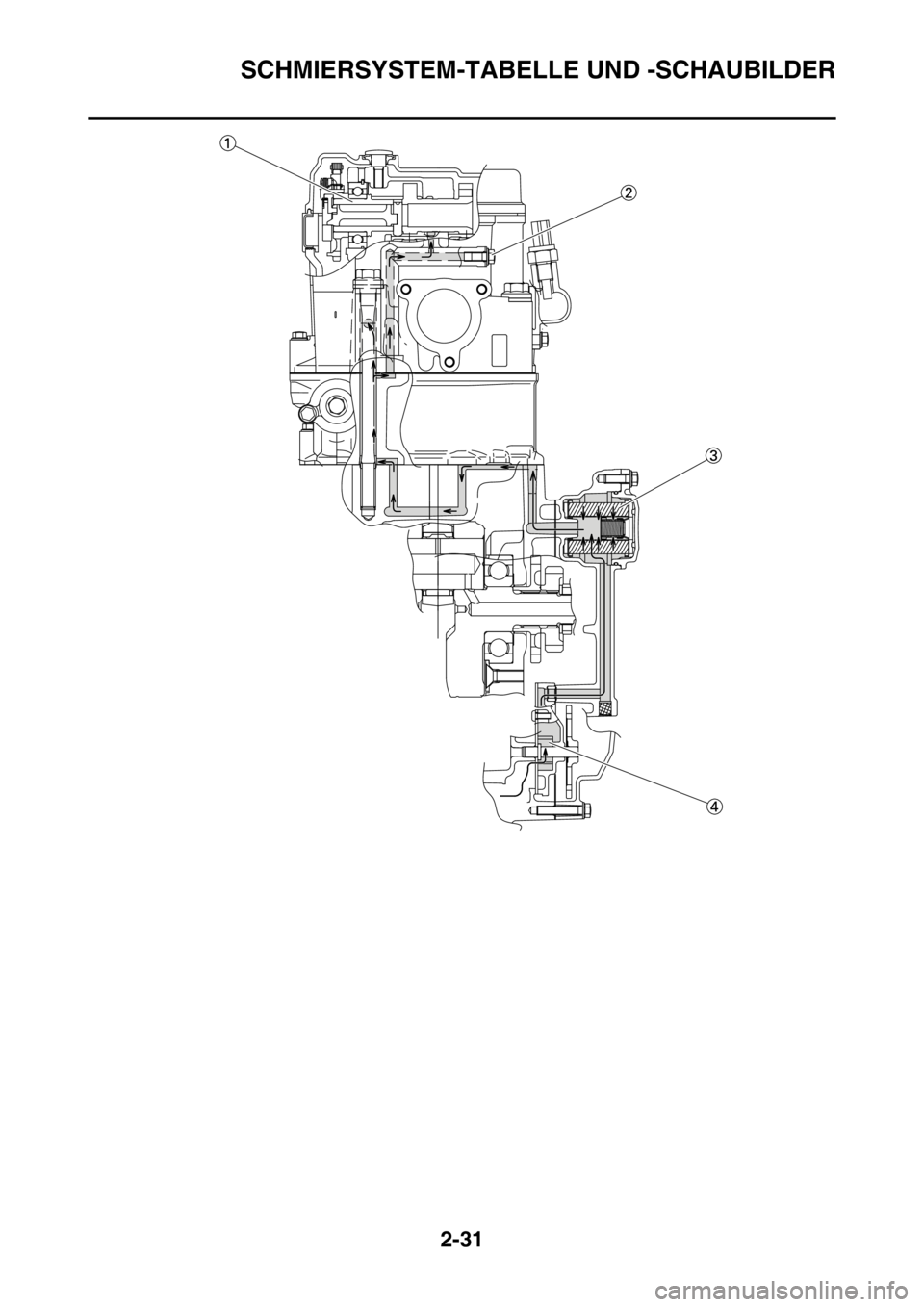

SCHMIERSYSTEM-TABELLE UND -SCHAUBILDER
2-31
