2016 YAMAHA YZ450F Betriebsanleitungen (in German)

FAHRWERK
3-27
2. Erneuern:
• Scheibenbremsbeläge
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Die Bremsbelag-Haltestift-Abdeckung “1”
demontieren.
b. Den Bremsbelag-Haltestift “2” lockern.
c. Den Bremssattel “3” vom Gabelholm de-
montieren.
d. Den Bremsbelag-Haltestift und die Brems-
beläge “4” demontieren.e. Einen Kunststoffschlauch “5” an der Entlüf-
tungsschraube “6” befestigen und dessen
Ende in einen Auffangbehälter führen.
f. Die Entlüftungsschraube lokkern und dann
den Bremskolben mit den Fingern in den
Bremssattel zurückdrücken.
EWA
WARNUNG
Die abgelassene Bremsflüssigkeit nicht
wieder verwenden.
g. Die Entlüftungsschraube festziehen.
h. Die Bremsbeläge “7” und den Bremsbelag-
Haltestift montieren.
HINWEIS
• Die Bremsbeläge so montieren, dass deren
Haltenasen “a” in den entsprechenden Auf-
nahmen “b” des Bremssattels sitzen.
• Den Bremsbelag-Haltestift provisorisch an-
ziehen.
i. Den Bremssattel “8” montieren und den
Bremsbelag-Haltestift “9” festziehen.
a
b
a
1
3
2
4
Entlüftungsschraube
6 Nm (0.6 m·kgf, 4.3 ft·lbf)
Bremssattel-Schraube
28 Nm (2.8 m·kgf, 20 ft·lbf)
Bremsbelag-Haltestift
17 Nm (1.7 m·kgf, 12 ft·lbf)
6
5
T R..
7
a b
T R..

FAHRWERK
3-28
j. Die Bremsbelag-Haltestift-Abdeckung “10”
montieren.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
3. Kontrollieren:
• Bremsflüssigkeitsstand
Siehe unter “BREMSFLÜSSIG-
KEITSSTAND KONTROLLIEREN” auf
Seite 3-30.
4. Kontrollieren:
• Funktion des Handbremshebels
Weich/schwammig  Bremshydraulik
entlüften.
Siehe unter “DIE BREMSHYDRAULIK
ENTLÜFTEN” auf Seite 3-24.
GASB111094HINTERRAD-SCHEIBENBREMSBELÄGE
KONTROLLIEREN
1. Messen:
• Scheibenbremsbelag-Stärke “a”
Nicht nach Vorgabe  Satzweise erneuern.
HINWEIS
Wenn Beläge bis zu den Anzeigerillen “b” ver-
schlissen sind, bedeutet dies, dass die zuläs-
sige Grenze der Scheibenbremsbelag-Dicke
erreicht ist.2. Erneuern:
• Scheibenbremsbeläge
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Den Protektor “1” und die Bremsbelag-Hal-
testift-Abdeckung “2” demontieren.
b. Den Bremsbelag-Haltestift “3” lockern.
c. Das Hinterrad “4” und den Bremssattel “5”
entfernen.
Siehe unter “HINTERRAD” auf Seite 4-8. Bremsbelag-Haltestift-Abdeck-
ung
2.5 Nm (0.25 m·kgf, 1.8 ft·lbf)
8
9
T R..
10
Scheibenbremsbelag-Stärke (in-
nen)
6.4 mm (0.25 in)
Grenze
1.0 mm (0.04 in)
Scheibenbremsbelag-Stärke
(außen)
6.4 mm (0.25 in)
Grenze
1.0 mm (0.04 in)
ba
a
1 2
34
5

FAHRWERK
3-29

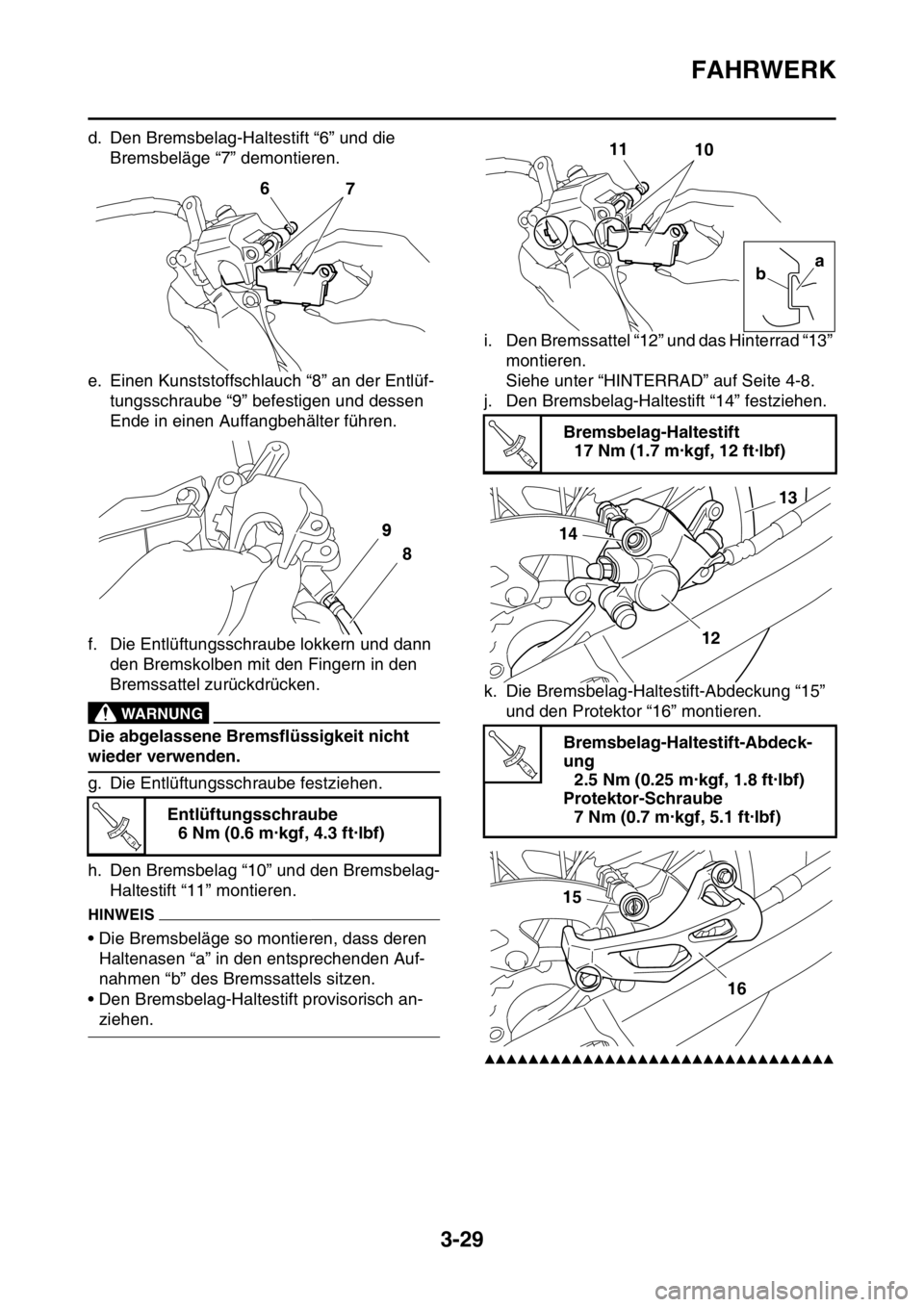

d. Den Bremsbelag-Haltestift “6” und die
Bremsbeläge “7” demontieren.
e. Einen Kunststoffschlauch “8” an der Entlüf-
tungsschraube “9” befestigen und dessen
Ende in einen Auffangbehälter führen.
f. Die Entlüftungsschraube lokkern und dann
den Bremskolben mit den Fingern in den
Bremssattel zurückdrücken.
EWA
WARNUNG
Die abgelassene Bremsflüssigkeit nicht
wieder verwenden.
g. Die Entlüftungsschraube festziehen.
h. Den Bremsbelag “10” und den Bremsbelag-
Haltestift “11” montieren.
HINWEIS
• Die Bremsbeläge so montieren, dass deren
Haltenasen “a” in den entsprechenden Auf-
nahmen “b” des Bremssattels sitzen.
• Den Bremsbelag-Haltestift provisorisch an-
ziehen.i. Den Bremssattel “12” und das Hinterrad “13”
montieren.
Siehe unter “HINTERRAD” auf Seite 4-8.
j. Den Bremsbelag-Haltestift “14” festziehen.
k. Die Bremsbelag-Haltestift-Abdeckung “15”
und den Protektor “16” montieren.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
Entlüftungsschraube
6 Nm (0.6 m·kgf, 4.3 ft·lbf)
7 6
9
8
T R..
Bremsbelag-Haltestift
17 Nm (1.7 m·kgf, 12 ft·lbf)
Bremsbelag-Haltestift-Abdeck-
ung
2.5 Nm (0.25 m·kgf, 1.8 ft·lbf)
Protektor-Schraube
7 Nm (0.7 m·kgf, 5.1 ft·lbf)
10 11
a
b
T R..
13
14
12
T R..
15
16

FAHRWERK
3-30
3. Kontrollieren:
• Bremsflüssigkeitsstand
Siehe unter “BREMSFLÜSSIG-
KEITSSTAND KONTROLLIEREN” auf
Seite 3-30.
4. Kontrollieren:
• Funktion des Fußbremshebels
Weich/schwammig  Bremshydraulik
entlüften.
Siehe unter “DIE BREMSHYDRAULIK
ENTLÜFTEN” auf Seite 3-24.

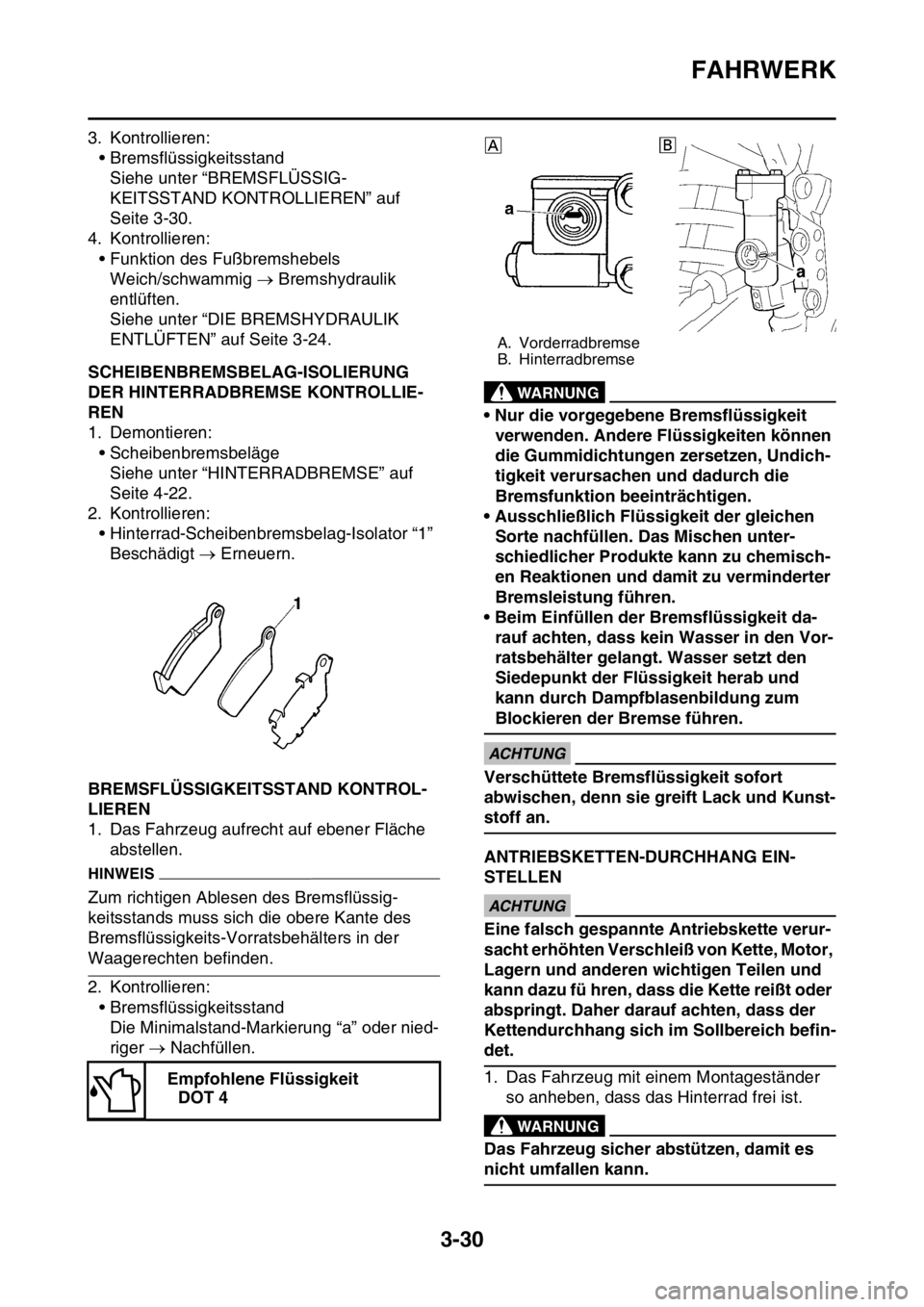

GASB111095SCHEIBENBREMSBELAG-ISOLIERUNG
DER HINTERRADBREMSE KONTROLLIE-
REN
1. Demontieren:
• Scheibenbremsbeläge
Siehe unter “HINTERRADBREMSE” auf
Seite 4-22.
2. Kontrollieren:
• Hinterrad-Scheibenbremsbelag-Isolator “1”
Beschädigt  Erneuern.
GASB111096BREMSFLÜSSIGKEITSSTAND KONTROL-
LIEREN
1. Das Fahrzeug aufrecht auf ebener Fläche
abstellen.
HINWEIS
Zum richtigen Ablesen des Bremsflüssig-
keitsstands muss sich die obere Kante des
Bremsflüssigkeits-Vorratsbehälters in der
Waagerechten befinden.
2. Kontrollieren:
• Bremsflüssigkeitsstand
Die Minimalstand-Markierung “a” oder nied-
riger  Nachfüllen.
EWA
WARNUNG
• Nur die vorgegebene Bremsflüssigkeit
verwenden. Andere Flüssigkeiten können
die Gummidichtungen zersetzen, Undich-
tigkeit verursachen und dadurch die
Bremsfunktion beeinträchtigen.
• Ausschließlich Flüssigkeit der gleichen
Sorte nachfüllen. Das Mischen unter-
schiedlicher Produkte kann zu chemisch-
en Reaktionen und damit zu verminderter
Bremsleistung führen.
• Beim Einfüllen der Bremsflüssigkeit da-
rauf achten, dass kein Wasser in den Vor-
ratsbehälter gelangt. Wasser setzt den
Siedepunkt der Flüssigkeit herab und
kann durch Dampfblasenbildung zum
Blockieren der Bremse führen.
ECA
ACHTUNG
Verschüttete Bremsflüssigkeit sofort
abwischen, denn sie greift Lack und Kunst-
stoff an.
GASB111097ANTRIEBSKETTEN-DURCHHANG EIN-
STELLEN
ECA13550
ACHTUNG
Eine falsch gespannte Antriebskette verur-
sacht erhöhten Verschleiß von Kette, Motor,
Lagern und anderen wichtigen Teilen und
kann dazu fü hren, dass die Kette reißt oder
abspringt. Daher darauf achten, dass der
Kettendurchhang sich im Sollbereich befin-
det.
1. Das Fahrzeug mit einem Montageständer
so anheben, dass das Hinterrad frei ist.
EWA13120
WARNUNG
Das Fahrzeug sicher abstützen, damit es
nicht umfallen kann. Empfohlene Flüssigkeit
DOT 4
A. Vorderradbremse
B. Hinterradbremse

FAHRWERK
3-31

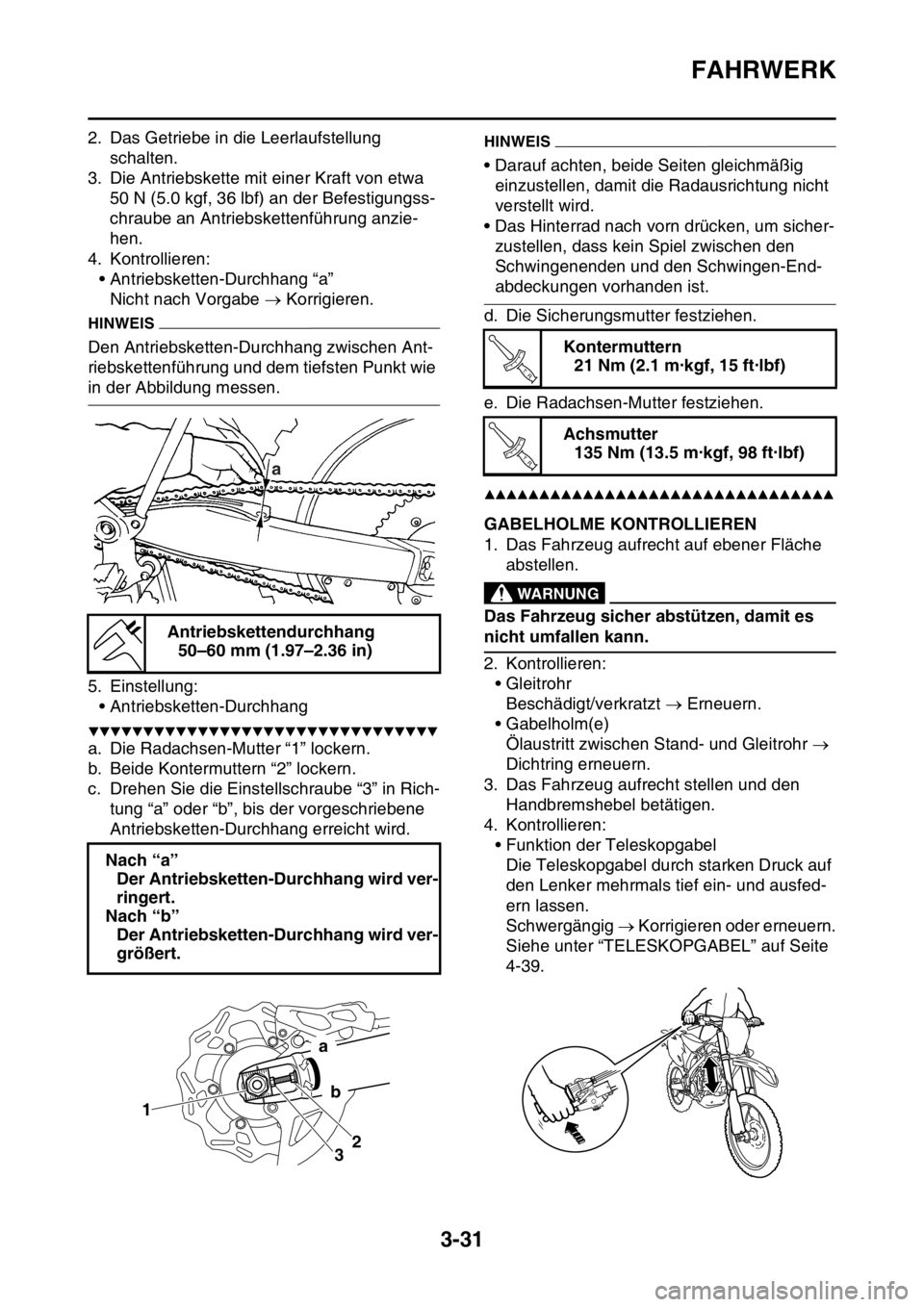

2. Das Getriebe in die Leerlaufstellung
schalten.
3. Die Antriebskette mit einer Kraft von etwa
50 N (5.0 kgf, 36 lbf) an der Befestigungss-
chraube an Antriebskettenführung anzie-
hen.
4. Kontrollieren:
• Antriebsketten-Durchhang “a”
Nicht nach Vorgabe  Korrigieren.
HINWEIS
Den Antriebsketten-Durchhang zwischen Ant-
riebskettenführung und dem tiefsten Punkt wie
in der Abbildung messen.
5. Einstellung:
• Antriebsketten-Durchhang
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Die Radachsen-Mutter “1” lockern.
b. Beide Kontermuttern “2” lockern.
c. Drehen Sie die Einstellschraube “3” in Rich-
tung “a” oder “b”, bis der vorgeschriebene
Antriebsketten-Durchhang erreicht wird.
HINWEIS
• Darauf achten, beide Seiten gleichmäßig
einzustellen, damit die Radausrichtung nicht
verstellt wird.
• Das Hinterrad nach vorn drücken, um sicher-
zustellen, dass kein Spiel zwischen den
Schwingenenden und den Schwingen-End-
abdeckungen vorhanden ist.
d. Die Sicherungsmutter festziehen.
e. Die Radachsen-Mutter festziehen.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
GASB111098GABELHOLME KONTROLLIEREN
1. Das Fahrzeug aufrecht auf ebener Fläche
abstellen.
EWA
WARNUNG
Das Fahrzeug sicher abstützen, damit es
nicht umfallen kann.
2. Kontrollieren:
• Gleitrohr
Beschädigt/verkratzt  Erneuern.
• Gabelholm(e)
Ölaustritt zwischen Stand- und Gleitrohr 
Dichtring erneuern.
3. Das Fahrzeug aufrecht stellen und den
Handbremshebel betätigen.
4. Kontrollieren:
• Funktion der Teleskopgabel
Die Teleskopgabel durch starken Druck auf
den Lenker mehrmals tief ein- und ausfed-
ern lassen.
Schwergängig  Korrigieren oder erneuern.
Siehe unter “TELESKOPGABEL” auf Seite
4-39. Antriebskettendurchhang
50–60 mm (1.97–2.36 in)
Nach “a”
Der Antriebsketten-Durchhang wird ver-
ringert.
Nach “b”
Der Antriebsketten-Durchhang wird ver-
größert.
a
1
32
a
b
Kontermuttern
21 Nm (2.1 m·kgf, 15 ft·lbf)
Achsmutter
135 Nm (13.5 m·kgf, 98 ft·lbf)
T R..
T R..

FAHRWERK
3-32

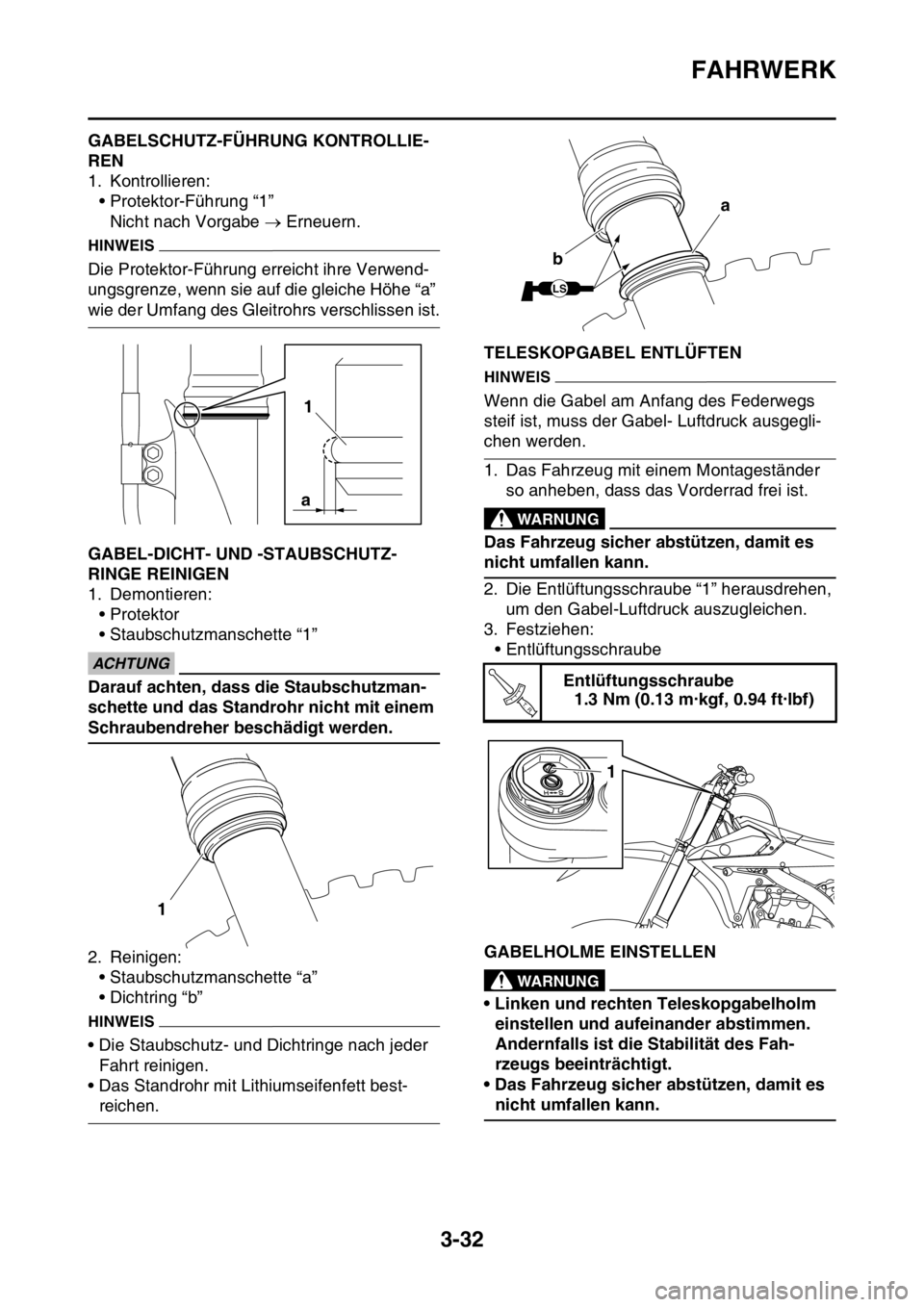

GASB111099GABELSCHUTZ-FÜHRUNG KONTROLLIE-
REN
1. Kontrollieren:
• Protektor-Führung “1”
Nicht nach Vorgabe  Erneuern.
HINWEIS
Die Protektor-Führung erreicht ihre Verwend-
ungsgrenze, wenn sie auf die gleiche Höhe “a”
wie der Umfang des Gleitrohrs verschlissen ist.
GASB111100GABEL-DICHT- UND -STAUBSCHUTZ-
RINGE REINIGEN
1. Demontieren:
•Protektor
• Staubschutzmanschette “1”
ECA
ACHTUNG
Darauf achten, dass die Staubschutzman-
schette und das Standrohr nicht mit einem
Schraubendreher beschädigt werden.
2. Reinigen:
• Staubschutzmanschette “a”
• Dichtring “b”
HINWEIS
• Die Staubschutz- und Dichtringe nach jeder
Fahrt reinigen.
• Das Standrohr mit Lithiumseifenfett best-
reichen.
GASB111101TELESKOPGABEL ENTLÜFTEN
HINWEIS
Wenn die Gabel am Anfang des Federwegs
steif ist, muss der Gabel- Luftdruck ausgegli-
chen werden.
1. Das Fahrzeug mit einem Montageständer
so anheben, dass das Vorderrad frei ist.
EWA
WARNUNG
Das Fahrzeug sicher abstützen, damit es
nicht umfallen kann.
2. Die Entlüftungsschraube “1” herausdrehen,
um den Gabel-Luftdruck auszugleichen.
3. Festziehen:
• Entlüftungsschraube
GASB111102GABELHOLME EINSTELLENEWA32D1006
WARNUNG
• Linken und rechten Teleskopgabelholm
einstellen und aufeinander abstimmen.
Andernfalls ist die Stabilität des Fah-
rzeugs beeinträchtigt.
• Das Fahrzeug sicher abstützen, damit es
nicht umfallen kann.
1
a
1
Entlüftungsschraube
1.3 Nm (0.13 m·kgf, 0.94 ft·lbf)
LS
a
b
T R..
1

FAHRWERK
3-33

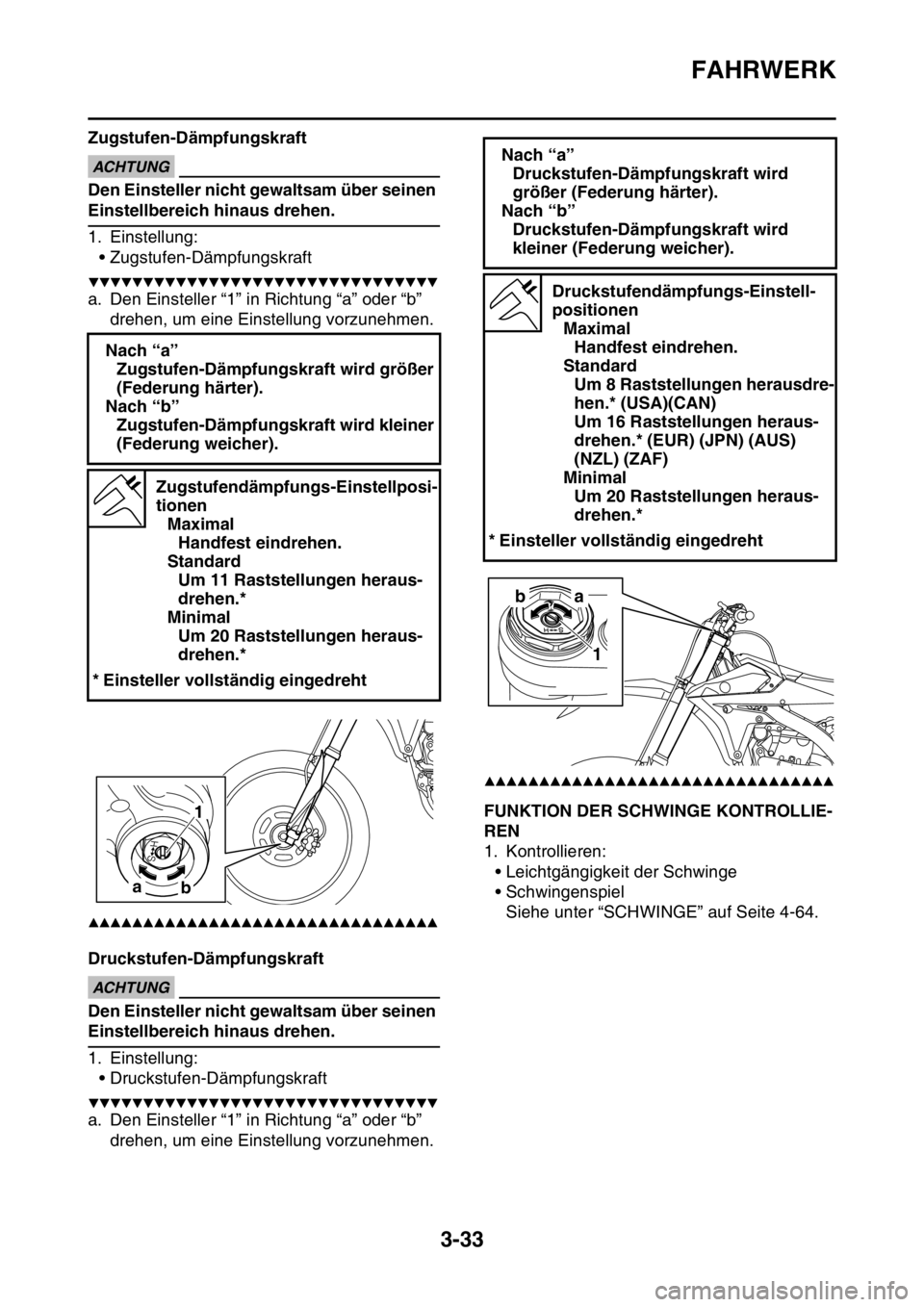

Zugstufen-DämpfungskraftECA@
ACHTUNG
Den Einsteller nicht gewaltsam über seinen
Einstellbereich hinaus drehen.
1. Einstellung:
• Zugstufen-Dämpfungskraft
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Den Einsteller “1” in Richtung “a” oder “b”
drehen, um eine Einstellung vorzunehmen.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
Druckstufen-DämpfungskraftECA@
ACHTUNG
Den Einsteller nicht gewaltsam über seinen
Einstellbereich hinaus drehen.
1. Einstellung:
• Druckstufen-Dämpfungskraft
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Den Einsteller “1” in Richtung “a” oder “b”
drehen, um eine Einstellung vorzunehmen.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
GASB111103FUNKTION DER SCHWINGE KONTROLLIE-
REN
1. Kontrollieren:
• Leichtgängigkeit der Schwinge
• Schwingenspiel
Siehe unter “SCHWINGE” auf Seite 4-64. Nach “a”
Zugstufen-Dämpfungskraft wird größer
(Federung härter).
Nach “b”
Zugstufen-Dämpfungskraft wird kleiner
(Federung weicher).
Zugstufendämpfungs-Einstellposi-
tionen
Maximal
Handfest eindrehen.
Standard
Um 11 Raststellungen heraus-
drehen.*
Minimal
Um 20 Raststellungen heraus-
drehen.*
* Einsteller vollständig eingedreht1
a
b
Nach “a”
Druckstufen-Dämpfungskraft wird
größer (Federung härter).
Nach “b”
Druckstufen-Dämpfungskraft wird
kleiner (Federung weicher).
Druckstufendämpfungs-Einstell-
positionen
Maximal
Handfest eindrehen.
Standard
Um 8 Raststellungen herausdre-
hen.* (USA)(CAN)
Um 16 Raststellungen heraus-
drehen.* (EUR) (JPN) (AUS)
(NZL) (ZAF)
Minimal
Um 20 Raststellungen heraus-
drehen.*
* Einsteller vollständig eingedreht
a b
1

FAHRWERK
3-34

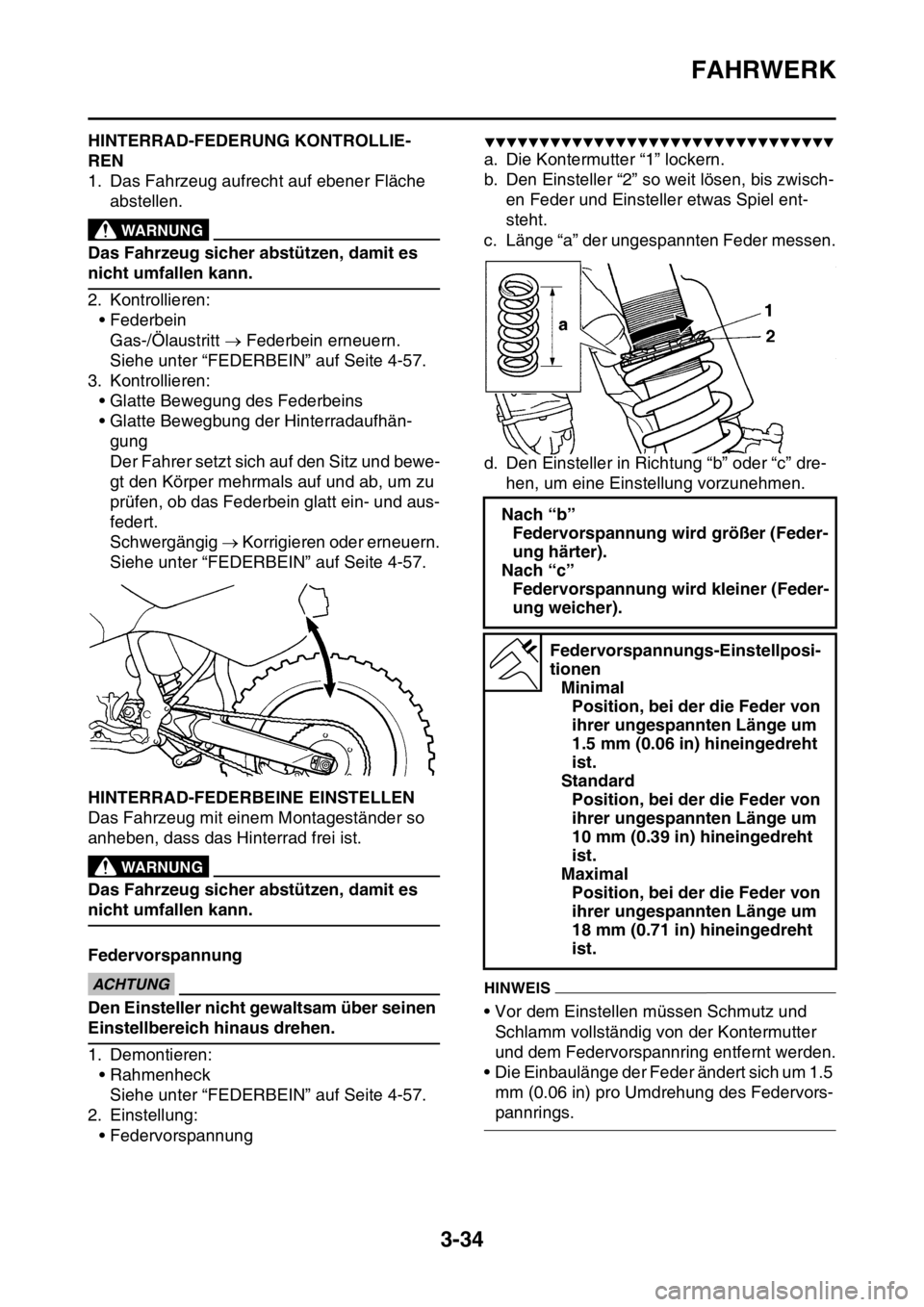

GASB111104HINTERRAD-FEDERUNG KONTROLLIE-
REN
1. Das Fahrzeug aufrecht auf ebener Fläche
abstellen.
EWA
WARNUNG
Das Fahrzeug sicher abstützen, damit es
nicht umfallen kann.
2. Kontrollieren:
• Federbein
Gas-/Ölaustritt  Federbein erneuern.
Siehe unter “FEDERBEIN” auf Seite 4-57.
3. Kontrollieren:
• Glatte Bewegung des Federbeins
• Glatte Bewegbung der Hinterradaufhän-
gung
Der Fahrer setzt sich auf den Sitz und bewe-
gt den Körper mehrmals auf und ab, um zu
prüfen, ob das Federbein glatt ein- und aus-
federt.
Schwergängig  Korrigieren oder erneuern.
Siehe unter “FEDERBEIN” auf Seite 4-57.
GASB111105HINTERRAD-FEDERBEINE EINSTELLEN
Das Fahrzeug mit einem Montageständer so
anheben, dass das Hinterrad frei ist.
EWA13120
WARNUNG
Das Fahrzeug sicher abstützen, damit es
nicht umfallen kann.
Federvorspannung
ECA@
ACHTUNG
Den Einsteller nicht gewaltsam über seinen
Einstellbereich hinaus drehen.
1. Demontieren:
• Rahmenheck
Siehe unter “FEDERBEIN” auf Seite 4-57.
2. Einstellung:
• Federvorspannung
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Die Kontermutter “1” lockern.
b. Den Einsteller “2” so weit lösen, bis zwisch-
en Feder und Einsteller etwas Spiel ent-
steht.
c. Länge “a” der ungespannten Feder messen.
d. Den Einsteller in Richtung “b” oder “c” dre-
hen, um eine Einstellung vorzunehmen.
HINWEIS
• Vor dem Einstellen müssen Schmutz und
Schlamm vollständig von der Kontermutter
und dem Federvorspannring entfernt werden.
• Die Einbaulänge der Feder ändert sich um 1.5
mm (0.06 in) pro Umdrehung des Federvors-
pannrings.
Nach “b”
Federvorspannung wird größer (Feder-
ung härter).
Nach “c”
Federvorspannung wird kleiner (Feder-
ung weicher).
Federvorspannungs-Einstellposi-
tionen
Minimal
Position, bei der die Feder von
ihrer ungespannten Länge um
1.5 mm (0.06 in) hineingedreht
ist.
Standard
Position, bei der die Feder von
ihrer ungespannten Länge um
10 mm (0.39 in) hineingedreht
ist.
Maximal
Position, bei der die Feder von
ihrer ungespannten Länge um
18 mm (0.71 in) hineingedreht
ist.
