2016 YAMAHA YZ450F Betriebsanleitungen (in German)

DREHSTROMGENERATOR MIT DAUERMAGNET..................................... 5-62
LICHTMASCHINE KONTROLLIEREN ..................................................... 5-63
LICHTMASCHINE KONTROLLIEREN ..................................................... 5-63
SCHEIBENFEDER KONTROLLIEREN.................................................... 5-63
LICHTMASCHINE EINBAUEN ................................................................. 5-63
KURBELGEHÄUSE....................................................................................... 5-65
KURBELGEHÄUSE ZERLEGEN ............................................................. 5-68
KURBELGEHÄUSE-LAGER DEMONTIEREN......................................... 5-68
STEUERKETTE, STEUERKETTENSCHIENE UND ÖLSIEB
KONTROLLIEREN .................................................................................. 5-68
KURBELGEHÄUSE KONTROLLIEREN .................................................. 5-69
KURBELGEHÄUSE ZUSAMMENBAUEN................................................ 5-69
KURBELWELLE UND AUSGLEICHSWELLE............................................... 5-70
AUSGLEICHSWELLE DEMONTIEREN................................................... 5-71
KURBELWELLE ENTFERNEN ................................................................ 5-71
KURBELWELLE KONTROLLIEREN........................................................ 5-71
KURBELWELLE MONTIEREN ................................................................ 5-72
GETRIEBE...................................................................................................... 5-73
GETRIEBE DEMONTIEREN .................................................................... 5-74
SCHALTGABELN KONTROLLIEREN ..................................................... 5-74
SCHALTWALZE KONTROLLIEREN........................................................ 5-75
GETRIEBE KONTROLLIEREN ................................................................ 5-75
GETRIEBE MONTIEREN ......................................................................... 5-75

MOTOR DEMONTIEREN
5-1
GASB111194
HINWEIS
Dieser Abschnitt ist für Personen gedacht, die über grundlegende Kenntnisse und Fähigkeiten in der
Wartung von Yamaha-Motorrädern verfügen (z.B.: Yamaha-Händler, Wartungspersonal etc.). Per-
sonen mit geringen Kenntnissen und Fähigkeiten über Wartungsarbeiten wird empfohlen, keine Ins-
pektionen, Einstellungen, Demontagen durchzuführen und Montagen nur mit Hilfe dieses
Handbuchs vorzunehmen. Es könnten sonst Wartungsprobleme und mechanische Schäden auftre-
ten.
GASB111195MOTOR DEMONTIEREN

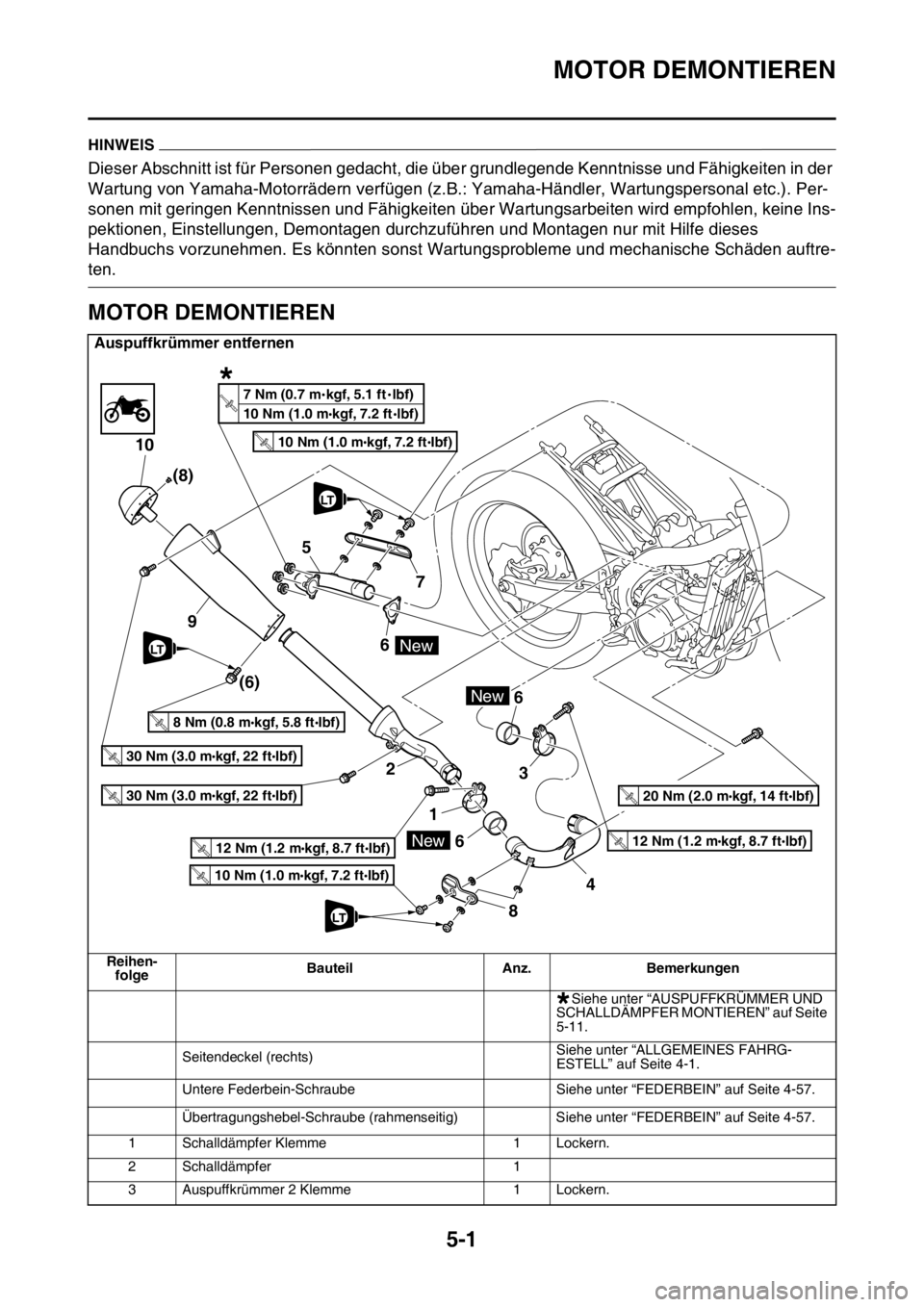

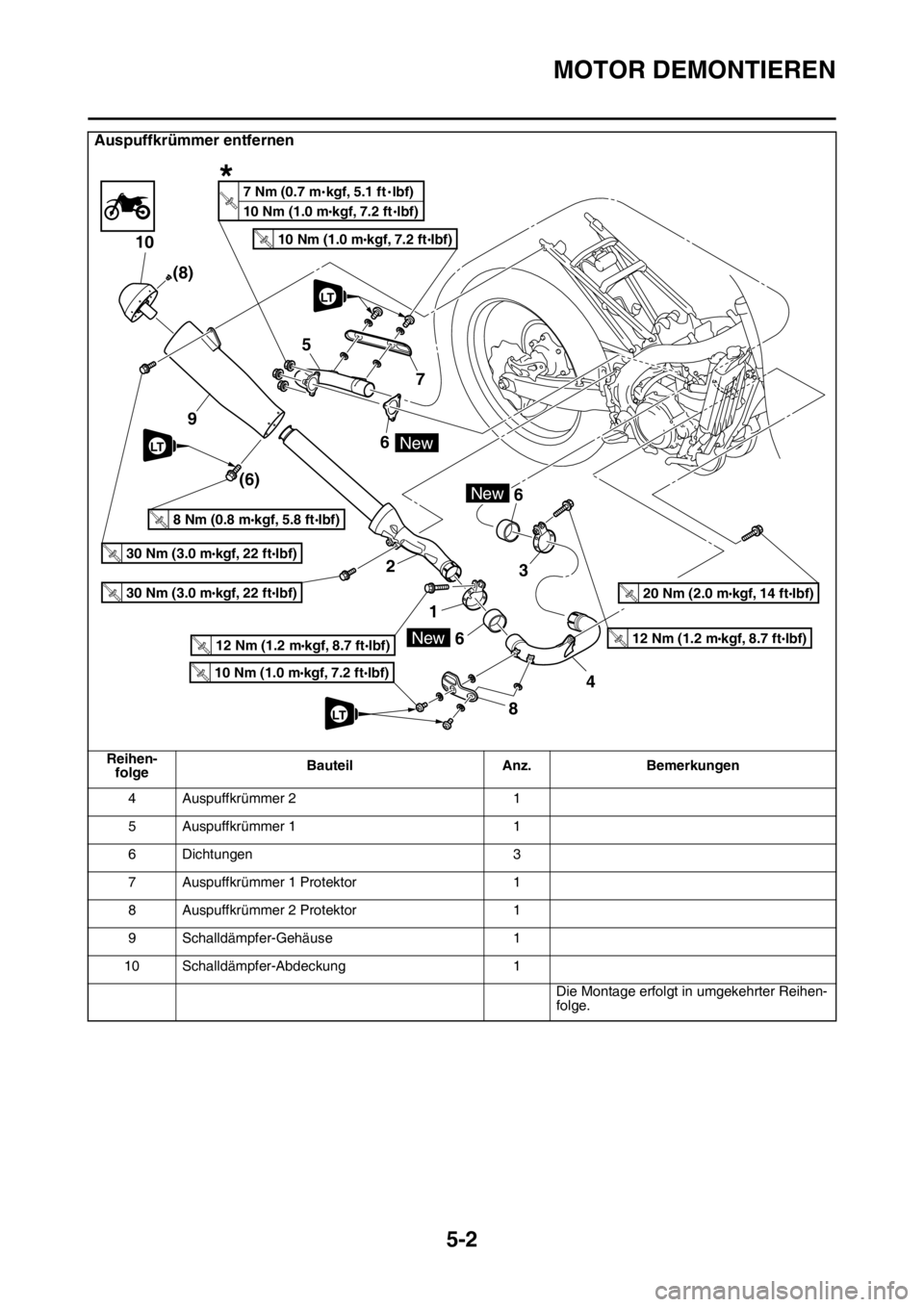

Auspuffkrümmer entfernen
Reihen-
folgeBauteil Anz. Bemerkungen
Siehe unter “AUSPUFFKRÜMMER UND
SCHALLDÄMPFER MONTIEREN” auf Seite
5-11.
Seitendeckel (rechts)Siehe unter “ALLGEMEINES FAHRG-
ESTELL” auf Seite 4-1.
Untere Federbein-Schraube Siehe unter “FEDERBEIN” auf Seite 4-57.
Übertragungshebel-Schraube (rahmenseitig) Siehe unter “FEDERBEIN” auf Seite 4-57.
1 Schalldämpfer Klemme 1 Lockern.
2 Schalldämpfer 1
3 Auspuffkrümmer 2 Klemme 1 Lockern.
10
5
9
2 6
1
66
3
84 7 (8)
(6)
30 Nm (3.0 m kgf, 22 ft Ibf)T
.R.
30 Nm (3.0 m kgf, 22 ft Ibf)T
.R.
8 Nm (0.8 m kgf, 5.8 ft Ibf)T
.R.
10 Nm (1.0 m kgf, 7.2 ft Ibf)T.R.
New
New
10 Nm (1.0 m kgf, 7.2 ft Ibf)T.R.
12 Nm (1.2 m kgf, 8.7 ft Ibf)T.R.12 Nm (1.2 m kgf, 8.7 ft Ibf)T.R.
20 Nm (2.0 m kgf, 14 ft Ibf)T
.R.
New
7 Nm (0.7 m kgf, 5.1 ft lbf)
10 Nm (1.0 m kgf, 7.2 ft lbf)T
.R.
LT
LT
LT
*
*

MOTOR DEMONTIEREN
5-2
4 Auspuffkrümmer 2 1
5 Auspuffkrümmer 1 1
6 Dichtungen 3
7 Auspuffkrümmer 1 Protektor 1
8 Auspuffkrümmer 2 Protektor 1
9 Schalldämpfer-Gehäuse 1
10 Schalldämpfer-Abdeckung 1
Die Montage erfolgt in umgekehrter Reihen-
folge.
Auspuffkrümmer entfernen
Reihen-
folgeBauteil Anz. Bemerkungen
10
5
9
2 6
1
66
3
84 7 (8)
(6)
30 Nm (3.0 m kgf, 22 ft Ibf)T
.R.
30 Nm (3.0 m kgf, 22 ft Ibf)T
.R.
8 Nm (0.8 m kgf, 5.8 ft Ibf)T
.R.
10 Nm (1.0 m kgf, 7.2 ft Ibf)T.R.
New
New
10 Nm (1.0 m kgf, 7.2 ft Ibf)T.R.
12 Nm (1.2 m kgf, 8.7 ft Ibf)T.R.12 Nm (1.2 m kgf, 8.7 ft Ibf)T.R.
20 Nm (2.0 m kgf, 14 ft Ibf)T
.R.
New
7 Nm (0.7 m kgf, 5.1 ft lbf)
10 Nm (1.0 m kgf, 7.2 ft lbf)T
.R.
LT
LT
LT
*

MOTOR DEMONTIEREN
5-3

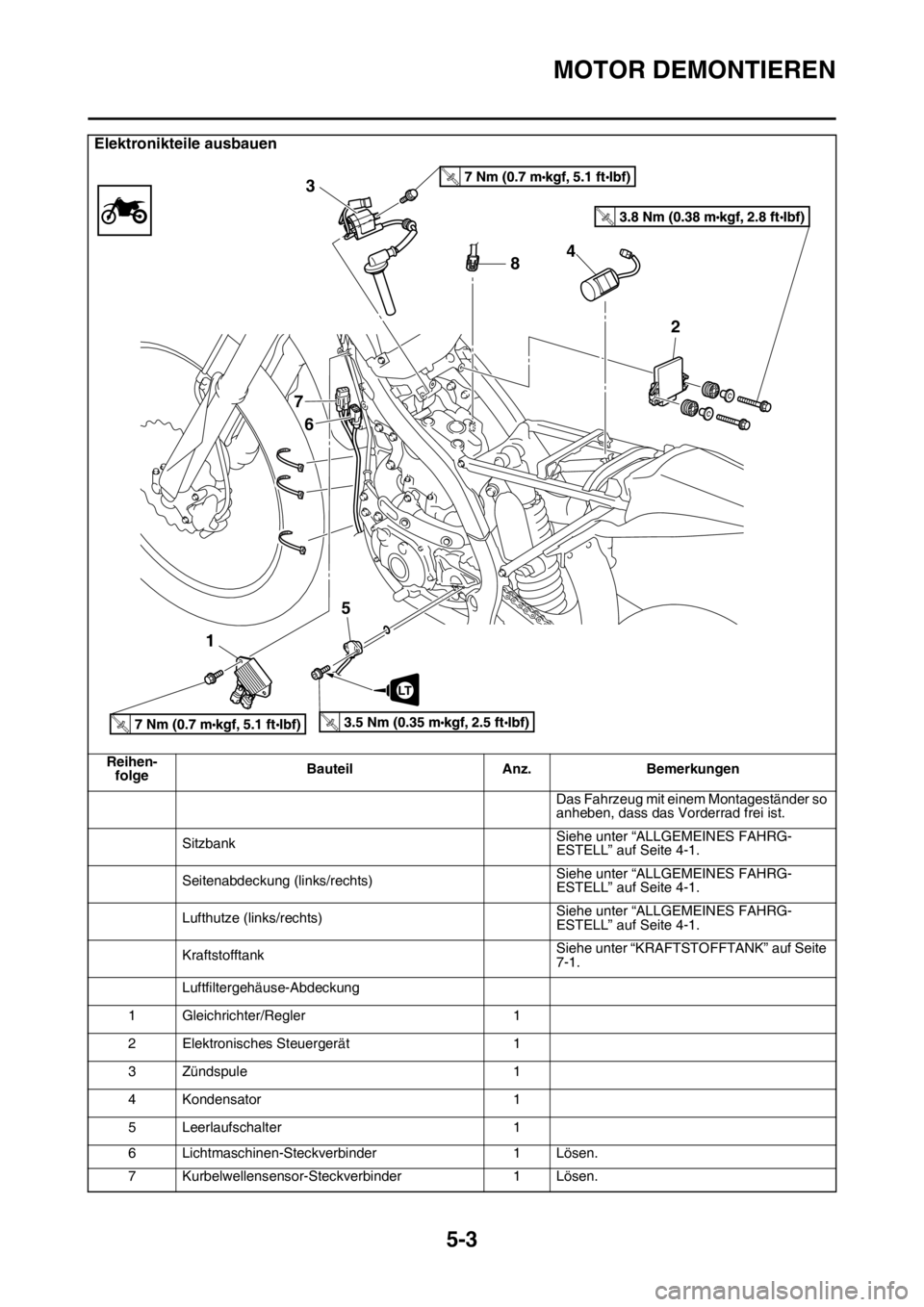

Elektronikteile ausbauen
Reihen-
folgeBauteil Anz. Bemerkungen
Das Fahrzeug mit einem Montageständer so
anheben, dass das Vorderrad frei ist.
SitzbankSiehe unter “ALLGEMEINES FAHRG-
ESTELL” auf Seite 4-1.
Seitenabdeckung (links/rechts)Siehe unter “ALLGEMEINES FAHRG-
ESTELL” auf Seite 4-1.
Lufthutze (links/rechts)Siehe unter “ALLGEMEINES FAHRG-
ESTELL” auf Seite 4-1.
KraftstofftankSiehe unter “KRAFTSTOFFTANK” auf Seite
7-1.
Luftfiltergehäuse-Abdeckung
1 Gleichrichter/Regler 1
2 Elektronisches Steuergerät 1
3 Zündspule 1
4 Kondensator 1
5 Leerlaufschalter 1
6 Lichtmaschinen-Steckverbinder 1 Lösen.
7 Kurbelwellensensor-Steckverbinder 1 Lösen.
T.R.
T.R.
T.R.T.R.
8 3
7
6
154
2
LT

MOTOR DEMONTIEREN
5-4
8 Steckverbinder Kühlflüssigkeitstemperaturfühler 1 Lösen.
Die Montage erfolgt in umgekehrter Reihen-
folge.
Elektronikteile ausbauen
Reihen-
folgeBauteil Anz. Bemerkungen
T.R.
T.R.
T.R.T.R.
8 3
7
6
154
2
LT

MOTOR DEMONTIEREN
5-5

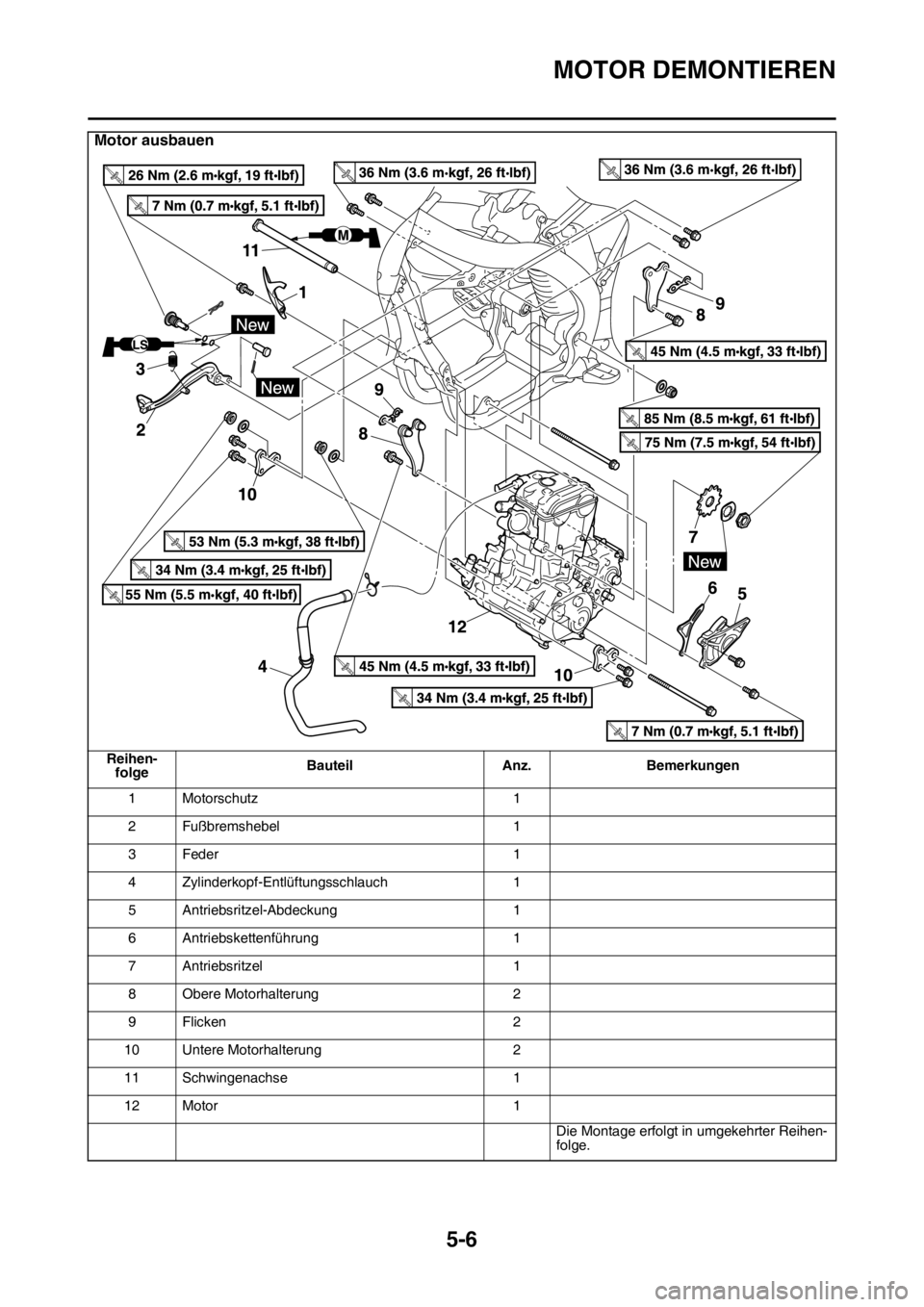

Motor ausbauen
Reihen-
folgeBauteil Anz. Bemerkungen
Das Fahrzeug mit einem Montageständer so
anheben, dass das Vorderrad frei ist.
SitzbankSiehe unter “ALLGEMEINES FAHRG-
ESTELL” auf Seite 4-1.
Seitenabdeckung (links/rechts)Siehe unter “ALLGEMEINES FAHRG-
ESTELL” auf Seite 4-1.
Lufthutze (links/rechts)Siehe unter “ALLGEMEINES FAHRG-
ESTELL” auf Seite 4-1.
HinterradabdeckungSiehe unter “ALLGEMEINES FAHRG-
ESTELL” auf Seite 4-1.
KraftstofftankSiehe unter “KRAFTSTOFFTANK” auf Seite
7-1.
Auspuffkrümmer und SchalldämpferSiehe unter “MOTOR DEMONTIEREN” auf
Seite 5-1.
LuftfiltergehäuseSiehe unter “DROSSELKLAPPENGE-
HÄUSE” auf Seite 7-6.
DrosselklappengehäuseSiehe unter “DROSSELKLAPPENGE-
HÄUSE” auf Seite 7-6.
Kupplungszug Siehe unter “KUPPLUNG” auf Seite 5-39.
FußschalthebelSiehe unter “SCHALTWELLE” auf Seite 5-
51.

MOTOR DEMONTIEREN
5-6
1 Motorschutz 1
2 Fußbremshebel 1
3 Feder 1
4 Zylinderkopf-Entlüftungsschlauch 1
5 Antriebsritzel-Abdeckung 1
6 Antriebskettenführung 1
7 Antriebsritzel 1
8 Obere Motorhalterung 2
9 Flicken 2
10 Untere Motorhalterung 2
11 Schwingenachse 1
12 Motor 1
Die Montage erfolgt in umgekehrter Reihen-
folge.
Motor ausbauen
Reihen-
folgeBauteil Anz. Bemerkungen

MOTOR DEMONTIEREN
5-7

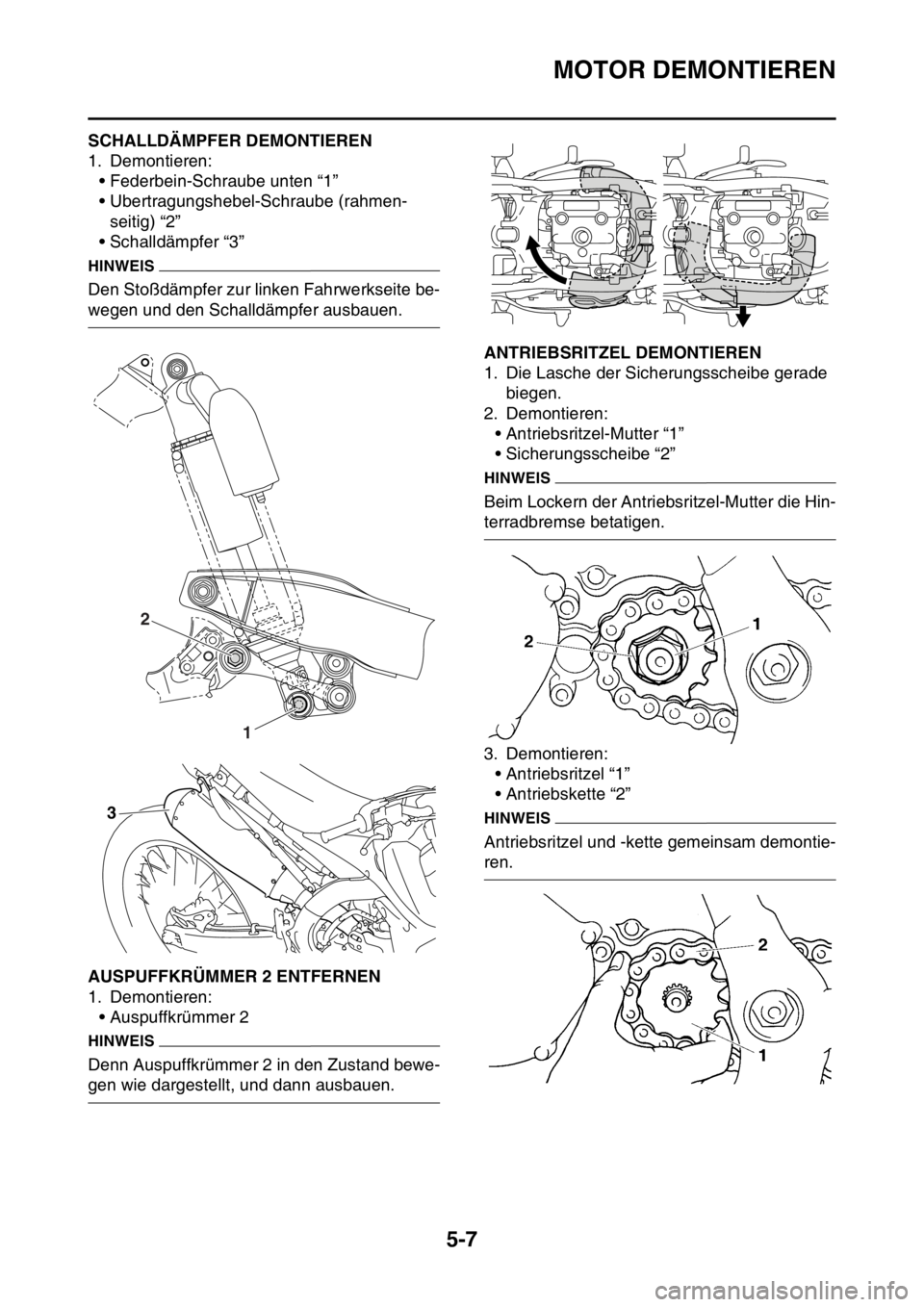

GASB111196SCHALLDÄMPFER DEMONTIEREN
1. Demontieren:
• Federbein-Schraube unten “1”
• Ubertragungshebel-Schraube (rahmen-
seitig) “2”
• Schalldämpfer “3”
HINWEIS
Den Stoßdämpfer zur linken Fahrwerkseite be-
wegen und den Schalldämpfer ausbauen.
GASB111197AUSPUFFKRÜMMER 2 ENTFERNEN
1. Demontieren:
• Auspuffkrümmer 2
HINWEIS
Denn Auspuffkrümmer 2 in den Zustand bewe-
gen wie dargestellt, und dann ausbauen.
GASB111198ANTRIEBSRITZEL DEMONTIEREN
1. Die Lasche der Sicherungsscheibe gerade
biegen.
2. Demontieren:
• Antriebsritzel-Mutter “1”
• Sicherungsscheibe “2”
HINWEIS
Beim Lockern der Antriebsritzel-Mutter die Hin-
terradbremse betatigen.
3. Demontieren:
• Antriebsritzel “1”
• Antriebskette “2”
HINWEIS
Antriebsritzel und -kette gemeinsam demontie-
ren.
1 2
3
