2016 YAMAHA YZ450F Betriebsanleitungen (in German)

ÖLPUMPE UND AUSGLEICHSWELLEN-ZAHNRAD
5-56
GASB111264
ÖLPUMPE UND AUSGLEICHSWELLEN-ZAHNRAD
Ölpumpe demontieren
Reihen-
folgeBauteil Anz. Bemerkungen
Primärantriebsrad Siehe unter “KUPPLUNG” auf Seite 5-39.
Kurbelgehäusedeckel rechts Siehe unter “KUPPLUNG” auf Seite 5-39.
1 Ölpumpe 1
2 Ölpumpendeckel 1
3Außenrotor 1
4 Passhülse 1
5 Innenrotor 1
6 Ölpumpen-Antriebswelle 1
7 Rotorgehäuse 1
Die Montage erfolgt in umgekehrter Reihen-
folge.
2.0 Nm (0.20 mkgf, 1.4 ftIbf)T.R
.
5 Nm (0.5 mkgf, 3.6 ftIbf)T.R
.
LT
E
3
2
1
4
5
7
6

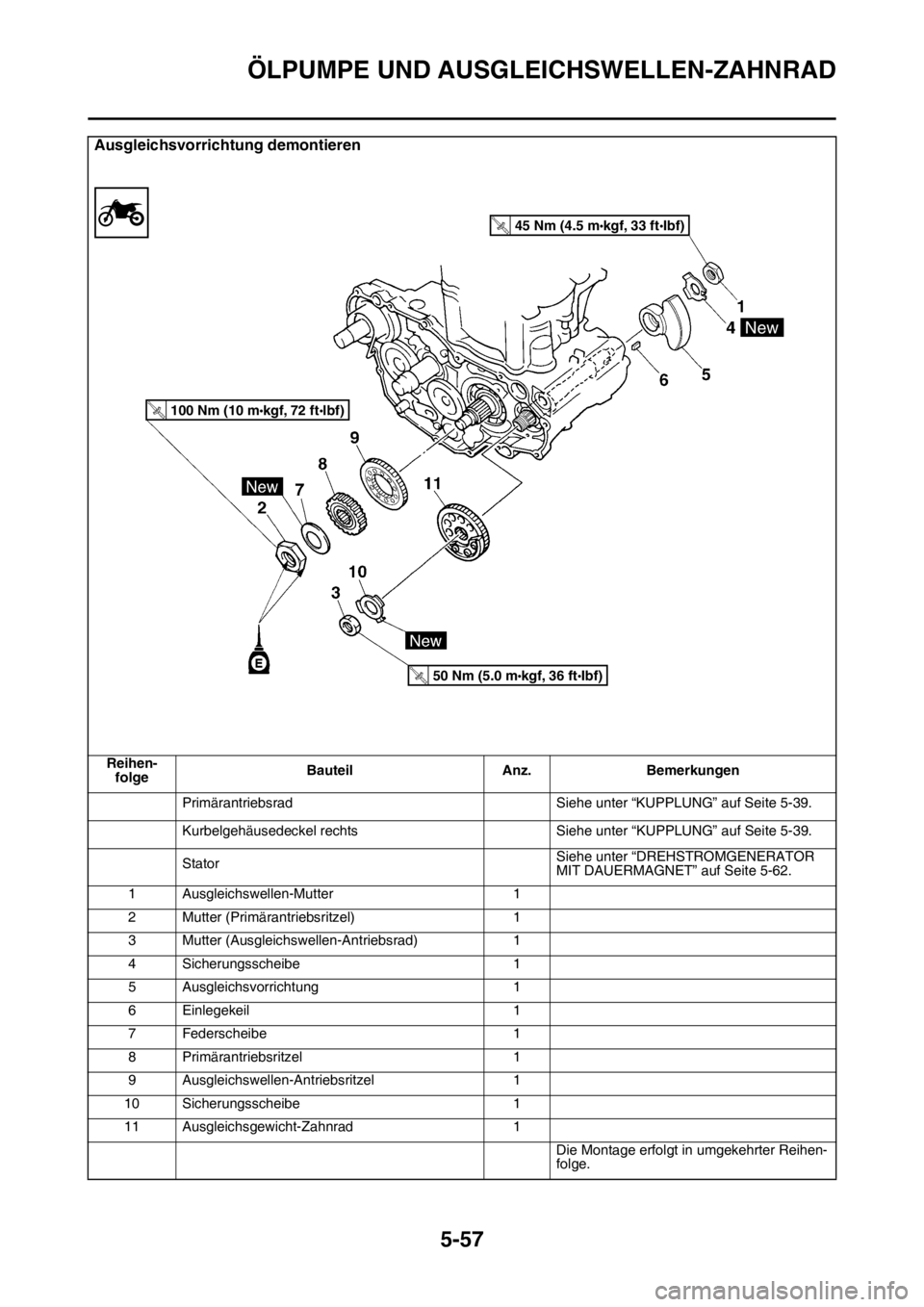

ÖLPUMPE UND AUSGLEICHSWELLEN-ZAHNRAD
5-57
Ausgleichsvorrichtung demontieren
Reihen-
folgeBauteil Anz. Bemerkungen
Primärantriebsrad Siehe unter “KUPPLUNG” auf Seite 5-39.
Kurbelgehäusedeckel rechts Siehe unter “KUPPLUNG” auf Seite 5-39.
StatorSiehe unter “DREHSTROMGENERATOR
MIT DAUERMAGNET” auf Seite 5-62.
1 Ausgleichswellen-Mutter 1
2 Mutter (Primärantriebsritzel) 1
3 Mutter (Ausgleichswellen-Antriebsrad) 1
4 Sicherungsscheibe 1
5 Ausgleichsvorrichtung 1
6 Einlegekeil 1
7 Federscheibe 1
8 Primärantriebsritzel 1
9 Ausgleichswellen-Antriebsritzel 1
10 Sicherungsscheibe 1
11 Ausgleichsgewicht-Zahnrad 1
Die Montage erfolgt in umgekehrter Reihen-
folge.
45 Nm (4.5 mkgf, 33 ftIbf)T.R
.
100 Nm (10 mkgf, 72 ftlbf)T.R.
50 Nm (5.0 mkgf, 36 ftIbf)T.
R
.
New

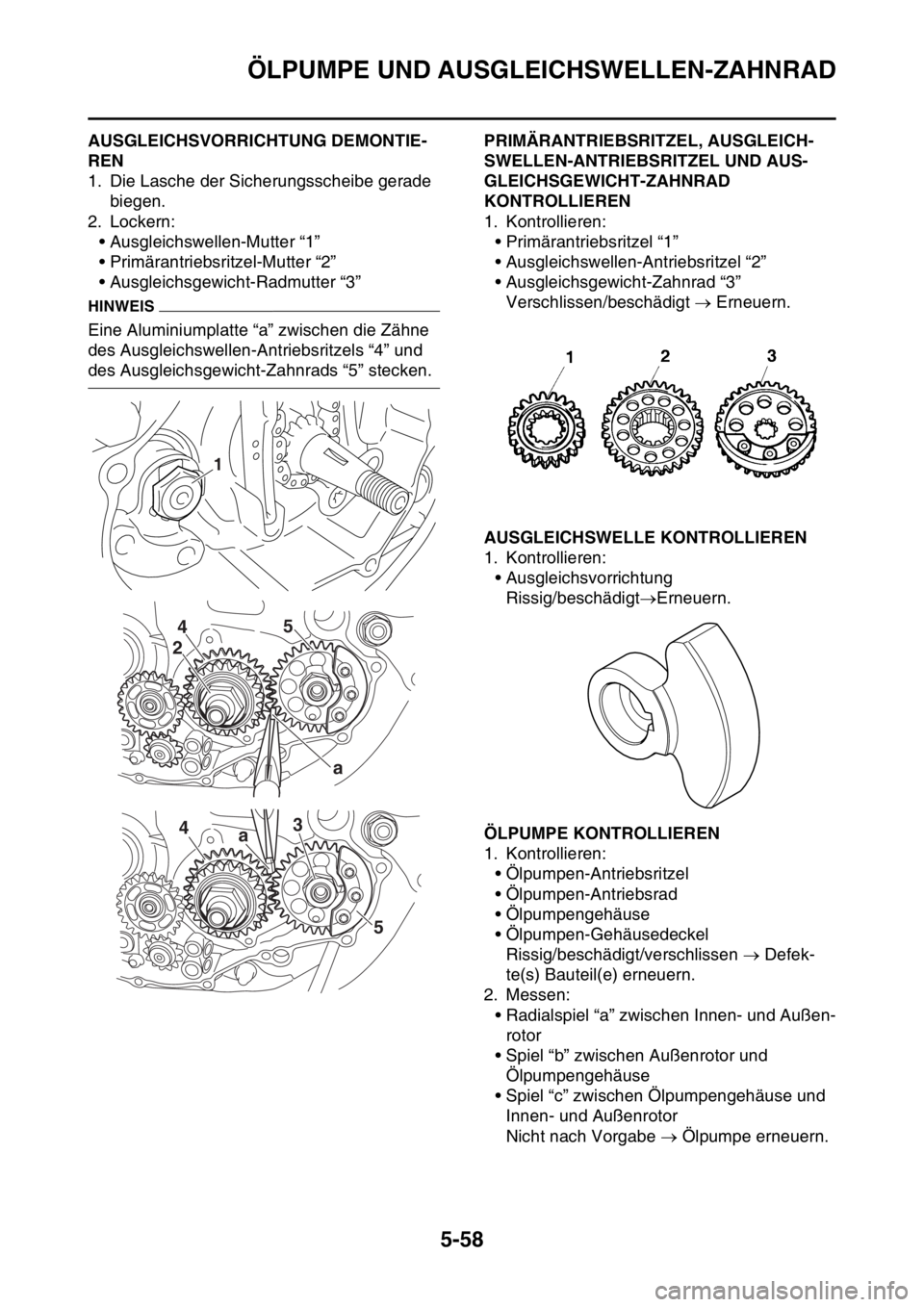

ÖLPUMPE UND AUSGLEICHSWELLEN-ZAHNRAD
5-58
GASB111265AUSGLEICHSVORRICHTUNG DEMONTIE-
REN
1. Die Lasche der Sicherungsscheibe gerade
biegen.
2. Lockern:
• Ausgleichswellen-Mutter “1”
• Primärantriebsritzel-Mutter “2”
• Ausgleichsgewicht-Radmutter “3”
HINWEIS
Eine Aluminiumplatte “a” zwischen die Zähne
des Ausgleichswellen-Antriebsritzels “4” und
des Ausgleichsgewicht-Zahnrads “5” stecken.
GASB111266PRIMÄRANTRIEBSRITZEL, AUSGLEICH-
SWELLEN-ANTRIEBSRITZEL UND AUS-
GLEICHSGEWICHT-ZAHNRAD
KONTROLLIEREN
1. Kontrollieren:
• Primärantriebsritzel “1”
• Ausgleichswellen-Antriebsritzel “2”
• Ausgleichsgewicht-Zahnrad “3”
Verschlissen/beschädigt  Erneuern.
GASB111267AUSGLEICHSWELLE KONTROLLIEREN
1. Kontrollieren:
• Ausgleichsvorrichtung
Rissig/beschädigtErneuern.
GASB111268ÖLPUMPE KONTROLLIEREN
1. Kontrollieren:
• Ölpumpen-Antriebsritzel
• Ölpumpen-Antriebsrad
• Ölpumpengehäuse
• Ölpumpen-Gehäusedeckel
Rissig/beschädigt/verschlissen  Defek-
te(s) Bauteil(e) erneuern.
2. Messen:
• Radialspiel “a” zwischen Innen- und Außen-
rotor
• Spiel “b” zwischen Außenrotor und
Ölpumpengehäuse
• Spiel “c” zwischen Ölpumpengehäuse und
Innen- und Außenrotor
Nicht nach Vorgabe  Ölpumpe erneuern.
1
5
4
2
a
43
a
5

ÖLPUMPE UND AUSGLEICHSWELLEN-ZAHNRAD
5-59
3. Kontrollieren:
• Ölpumpenfunktion
Schwergängig  Schritte (1) und (2) wie-
derholen, bzw. defekte(s) Teil(e) erneuern.
GASB111269ÖLPUMPE ZUSAMMENBAUEN
1. Montieren:
• Ölpumpen-Antriebswelle “1”
• Innenrotor “2”
• Passstift “3”
HINWEIS
• Motoröl auf die Ölpumpen-Antriebswelle und
den Innenrotor auftragen.
• Die Passhülse muss in der Nut im Innenrotor
sitzen.
2. Montieren:
• Außenrotor “1”
HINWEIS
Motoröl auf den Außenrotor auftragen.
3. Montieren:
• Ölpumpendeckel “1”
• Ölpumpendeckel-Schraube “2” Radialspiel zw. Innen- u. Außen-
rotor
Weniger als
0.150 mm (0.0059 in)
Grenze
0.20 mm (0.0079 in)
Radialspiel zwischen Außenrotor
und
Pumpengehäuse
0.13–0.18 mm (0.0051–0.0071 in)
Grenze
0.24 mm (0.0094 in)
Rotor-Laufspiel
0.06–0.11 mm (0.0024–0.0043 in)
Grenze
0.17 mm (0.0067 in)
1. Innenrotor
2. Außenrotor
3. Ölpumpengehäuse
b
a 1
2
3
c
Ölpumpendeckel-Schraube
2.0 Nm (0.20 m·kgf, 1.4 ft·lbf)
21
3
1
E
T R..
2
1

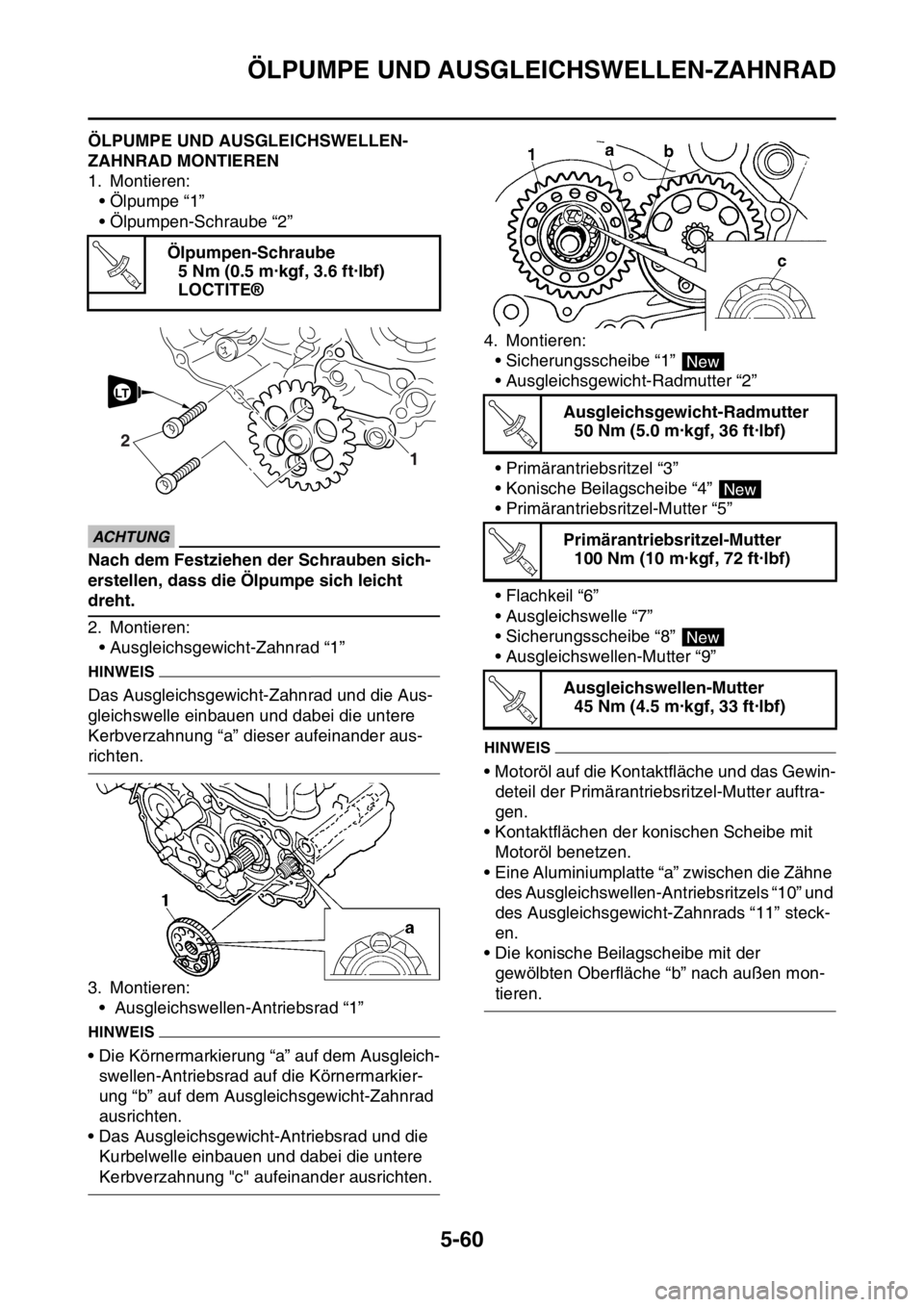

ÖLPUMPE UND AUSGLEICHSWELLEN-ZAHNRAD
5-60
GASB111270ÖLPUMPE UND AUSGLEICHSWELLEN-
ZAHNRAD MONTIEREN
1. Montieren:
• Ölpumpe “1”
• Ölpumpen-Schraube “2”
ECA1DX1023
ACHTUNG
Nach dem Festziehen der Schrauben sich-
erstellen, dass die Ölpumpe sich leicht
dreht.
2. Montieren:
• Ausgleichsgewicht-Zahnrad “1”
HINWEIS
Das Ausgleichsgewicht-Zahnrad und die Aus-
gleichswelle einbauen und dabei die untere
Kerbverzahnung “a” dieser aufeinander aus-
richten.
3. Montieren:
• Ausgleichswellen-Antriebsrad “1”
HINWEIS
• Die Körnermarkierung “a” auf dem Ausgleich-
swellen-Antriebsrad auf die Körnermarkier-
ung “b” auf dem Ausgleichsgewicht-Zahnrad
ausrichten.
• Das Ausgleichsgewicht-Antriebsrad und die
Kurbelwelle einbauen und dabei die untere
Kerbverzahnung "c" aufeinander ausrichten.4. Montieren:
• Sicherungsscheibe “1”
• Ausgleichsgewicht-Radmutter “2”
• Primärantriebsritzel “3”
• Konische Beilagscheibe “4”
• Primärantriebsritzel-Mutter “5”
• Flachkeil “6”
• Ausgleichswelle “7”
• Sicherungsscheibe “8”
• Ausgleichswellen-Mutter “9”
HINWEIS
• Motoröl auf die Kontaktfläche und das Gewin-
deteil der Primärantriebsritzel-Mutter auftra-
gen.
• Kontaktflächen der konischen Scheibe mit
Motoröl benetzen.
• Eine Aluminiumplatte “a” zwischen die Zähne
des Ausgleichswellen-Antriebsritzels “10” und
des Ausgleichsgewicht-Zahnrads “11” steck-
en.
• Die konische Beilagscheibe mit der
gewölbten Oberfläche “b” nach außen mon-
tieren. Ölpumpen-Schraube
5 Nm (0.5 m·kgf, 3.6 ft·lbf)
LOCTITE®
T R..
1
2
LT
Ausgleichsgewicht-Radmutter
50 Nm (5.0 m·kgf, 36 ft·lbf)
Primärantriebsritzel-Mutter
100 Nm (10 m·kgf, 72 ft·lbf)
Ausgleichswellen-Mutter
45 Nm (4.5 m·kgf, 33 ft·lbf)
New
T R..
New
T R..
New
T R..

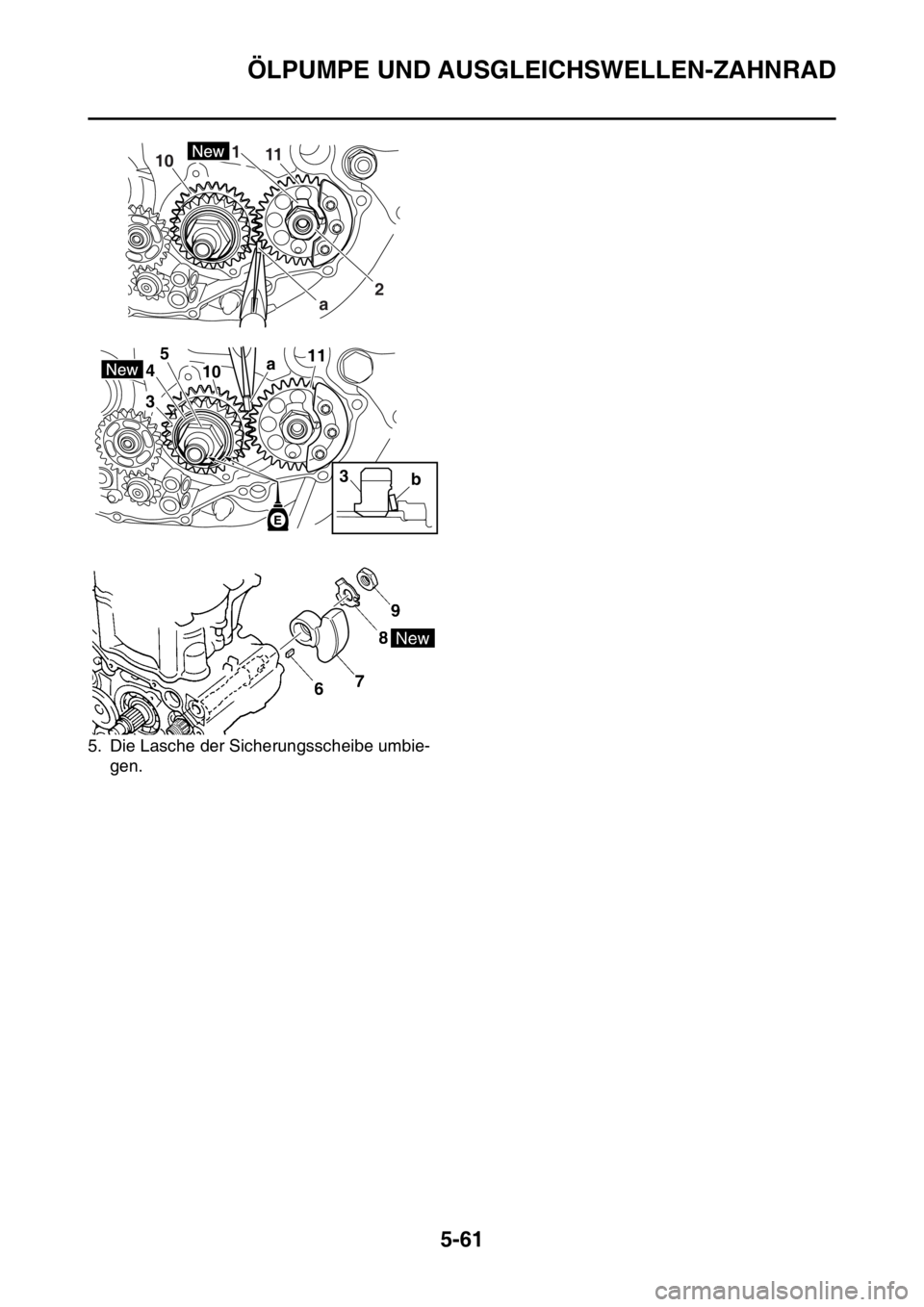

ÖLPUMPE UND AUSGLEICHSWELLEN-ZAHNRAD
5-61
5. Die Lasche der Sicherungsscheibe umbie-
gen.
1
2 11
10
a
3 45
1011
a
b
3

DREHSTROMGENERATOR MIT DAUERMAGNET
5-62
GASB111271
DREHSTROMGENERATOR MIT DAUERMAGNET
Lichtmaschine kontrollieren
Reihen-
folgeBauteil Anz. Bemerkungen
MotorölAblassen.
Siehe unter “MOTORÖL WECHSELN” auf
Seite 3-17.
SitzbankSiehe unter “ALLGEMEINES FAHRG-
ESTELL” auf Seite 4-1.
Lufthutze (links)Siehe unter “ALLGEMEINES FAHRG-
ESTELL” auf Seite 4-1.
1 Lichtmaschinen-Steckverbinder 1 Lösen.
2 Kurbelwellensensor-Steckverbinder 1 Lösen.
3 Fußschalthebel 1
4 Kurbelgehäusedeckel links 1
5 Dichtungen 1
6 Passhülse 2
7 Halterung 1
8 Stator-Baugruppe 1
9 Rotor 1
10 Scheibenfeder 1
Die Montage erfolgt in umgekehrter Reihen-
folge.
110
2
4 7 5 8 3
96
12 Nm (1.2 m kgf, 8.7 ft Ibf)T.R.
8 Nm (0.8 m kgf, 5.8 ft Ibf)T.R.
8 Nm (0.8 m kgf, 5.8 ft Ibf)T.R.
65 Nm (6.5 m kgf, 47 ft Ibf)T.R.
New
LT
6
LT
LT
10 Nm (1.0 m kgf, 7.2 ft Ibf)T.R.
10 Nm (1.0 m kgf, 7.2 ft Ibf)T.R.

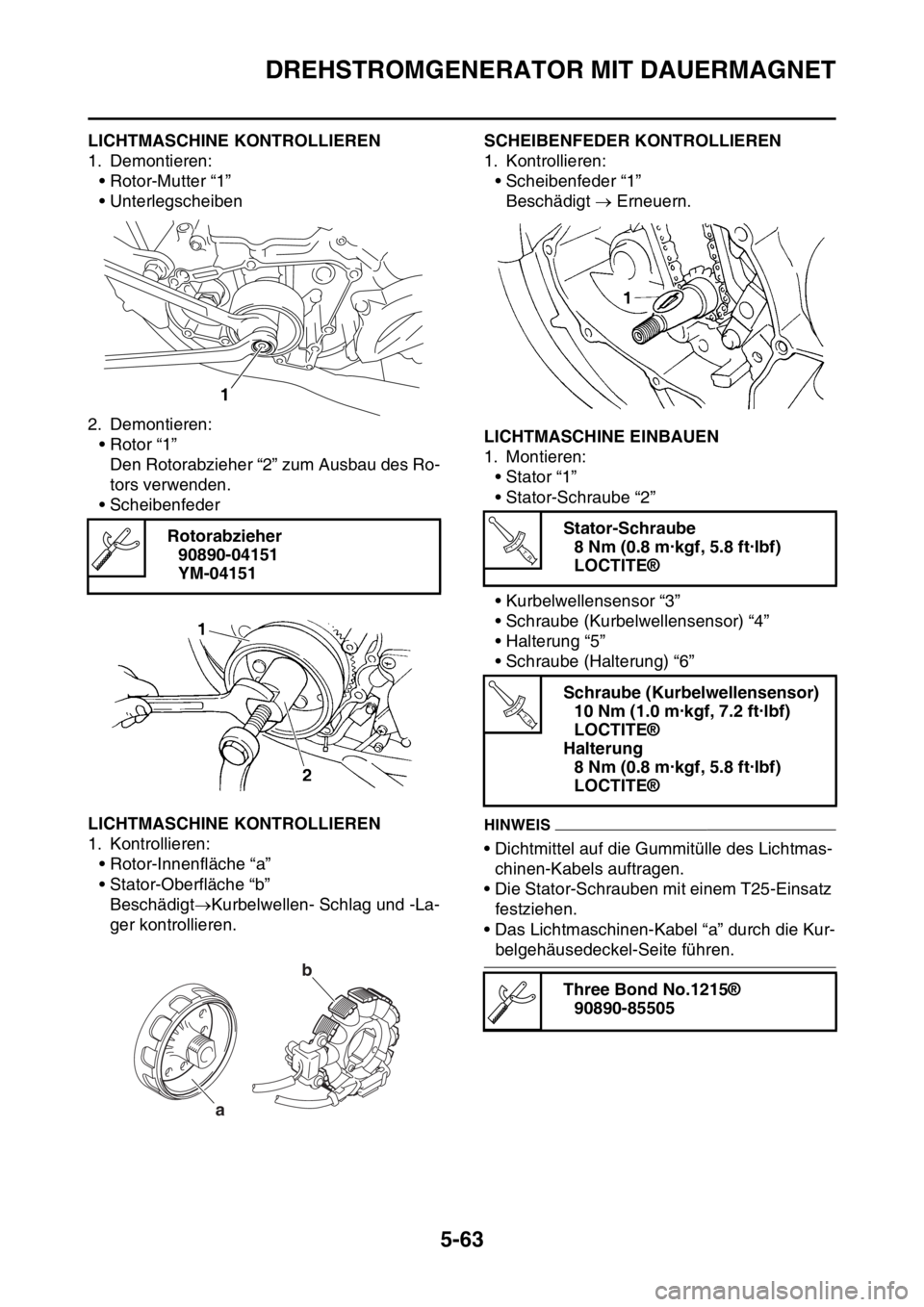

DREHSTROMGENERATOR MIT DAUERMAGNET
5-63
GASB111272LICHTMASCHINE KONTROLLIEREN
1. Demontieren:
• Rotor-Mutter “1”
• Unterlegscheiben
2. Demontieren:
• Rotor “1”
Den Rotorabzieher “2” zum Ausbau des Ro-
tors verwenden.
• Scheibenfeder
GASB111273LICHTMASCHINE KONTROLLIEREN
1. Kontrollieren:
• Rotor-Innenfläche “a”
• Stator-Oberfläche “b”
BeschädigtKurbelwellen- Schlag und -La-
ger kontrollieren.
GASB111274SCHEIBENFEDER KONTROLLIEREN
1. Kontrollieren:
• Scheibenfeder “1”
Beschädigt  Erneuern.
GASB111275LICHTMASCHINE EINBAUEN
1. Montieren:
• Stator “1”
• Stator-Schraube “2”
• Kurbelwellensensor “3”
• Schraube (Kurbelwellensensor) “4”
• Halterung “5”
• Schraube (Halterung) “6”
HINWEIS
• Dichtmittel auf die Gummitülle des Lichtmas-
chinen-Kabels auftragen.
• Die Stator-Schrauben mit einem T25-Einsatz
festziehen.
• Das Lichtmaschinen-Kabel “a” durch die Kur-
belgehäusedeckel-Seite führen. Rotorabzieher
90890-04151
YM-04151
1
ab
Stator-Schraube
8 Nm (0.8 m·kgf, 5.8 ft·lbf)
LOCTITE®
Schraube (Kurbelwellensensor)
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
LOCTITE®
Halterung
8 Nm (0.8 m·kgf, 5.8 ft·lbf)
LOCTITE®
Three Bond No.1215®
90890-85505
T R..
T R..
