Page 65 of 378
SCHMIERSYSTEM-TABELLE UND -SCHAUBILDER
2-26
1. Einlass-Nockenwelle
2. Auslass-Nockenwelle
3. Kolben
4. Öldüse
5. Ölfiltereinsatz
6. Ölpumpe
7. Ölsieb
8. Kurbelwelle
9. Ausgangswelle
10. Eingangswelle
Page 66 of 378
SCHMIERSYSTEM-TABELLE UND -SCHAUBILDER
2-27
Page 67 of 378
SCHMIERSYSTEM-TABELLE UND -SCHAUBILDER
2-28
1. Übertragungshebel
2. Kurbelwelle
3. Eingangswelle
4. Ölsieb
5. Ausgangswelle
Page 68 of 378
SCHMIERSYSTEM-TABELLE UND -SCHAUBILDER
2-29
Page 69 of 378
SCHMIERSYSTEM-TABELLE UND -SCHAUBILDER
2-30
1. Auslass-Nockenwelle
2. Einlass-Nockenwelle
3. Ölfiltereinsatz
4. Ölpumpe
Page 70 of 378
SCHMIERSYSTEM-TABELLE UND -SCHAUBILDER
2-31
Page 71 of 378
SCHMIERSYSTEM-TABELLE UND -SCHAUBILDER
2-32
1. Nockenwelle
2. Öldruck-Kontrollschraube
3. Ölfiltereinsatz
4. Ölpumpe
Page 72 of 378

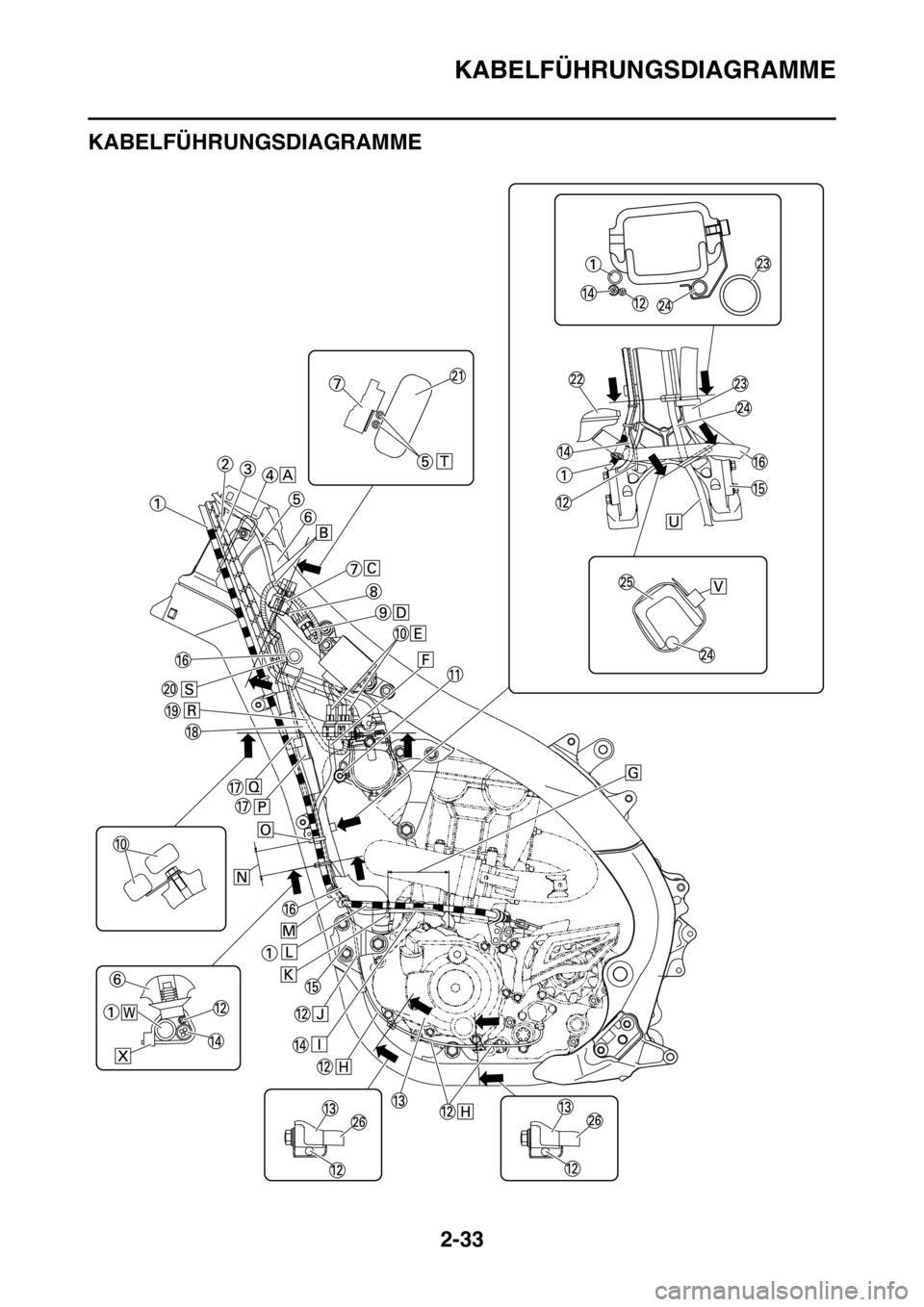

KABELFÜHRUNGSDIAGRAMME
2-33
GAS1SM5065
KABELFÜHRUNGSDIAGRAMME
