2016 YAMAHA YZ250F Betriebsanleitungen (in German)

GETRIEBE
5-74
GAS1SM5291GETRIEBE DEMONTIEREN
1. Demontieren:
• Lange Schaltgabel-Führungsstange “1”
• Kurze Schaltgabel-Führungsstange “2”
• Schaltwalze “3”
• Schaltgabel 3 “4”
• Schaltgabel 2 “5”
• Schaltgabel 1 “6”
• Eingangswelle “7”
• Ausgangswelle “8”
• Distanzhülsen “9”
HINWEIS
• Die Baugruppe mit der am Kurbelgehause
montierten Distanzhülse “9” demontieren.
• Die entsprechende Einbaulage sämtlicher
Teile festhalten. Der Lage und Ausrichtung
der Schaltgabeln besondere Achtung schenk-
en.
• Die Eingangswelle und die Ausgangswelle
gemeinsam durch leichtes Klopfen auf die
Ausgangswelle mit einem Gummihammer
ausbauen.
GAS1SM5292
SCHALTGABELN KONTROLLIEREN
1. Kontrollieren:
• Schaltgabel-Mitnehmerstift “1”
• Schaltgabelfinger “2”
Gebogen/beschädigt/riefig/verschlissen 
Schaltgabel erneuern.
2. Kontrollieren:
• Schaltgabel-Führungsstange
Rollen Sie die Schaltgabel-Führungsstange
über eine flache Oberfläche.
Verbogen  Erneuern.
EWA12840
WARNUNG
Eine verbogene Schaltgabel-Füh-
rungsstange darf unter keinen Umständen
gerichtet werden.
3. Kontrollieren:
• Beweglichkeit der Schaltgabeln
(entlang der Schaltgabel-Führungsstange)
Schwergängig  Die Schaltgabeln und die
Schaltgabel-Führungsstange satzweise er-
neuern.
1
4
62
5
3
8
7
9

GETRIEBE
5-75
GAS1SM5293SCHALTWALZE KONTROLLIEREN
1. Kontrollieren:
• Schaltgabel-Führungsnut
Beschädigt/riefig/verschlissen  Schaltwal-
ze erneuern.
• Schaltwalzen-Stiftplatte “1”
Beschädigt/verschlissen  Schaltwalze er-
neuern.
GAS1SM5294GETRIEBE KONTROLLIEREN
1. Messen:
• Eingangswellenschlag
(mit einer Einspannvorrichtung und einer
Messuhr “1”)
Nicht nach Vorgabe  Eingangswelle er-
neuern.
2. Messen:
• Ausgangswellenschlag
(mit einer Einspannvorrichtung und einer
Messuhr “1”)
Nicht nach Vorgabe  Ausgangswelle er-
neuern.3. Kontrollieren:
• Getriebezahnräder
Blaufärbung/angefressen/verschlissen 
Defekte Zahnräder erneuern.
• Schaltklauen der Getriebezahnräder
Rissig/beschädigt/abgerundet  Defekte
Zahnräder erneuern.
4. Kontrollieren:
• Beweglichkeit der Getriebezahnräder
Schwergängig  Defekte Zahnräder er-
neuern.
GAS1SM5295GETRIEBE MONTIEREN
1. Montieren:
• Ritzel 5. Gang (24T) “1”
• Ritzel 3. Gang (18T) “2”
• Distanzhülse “3”
• Ritzel 4. Gang (18T) “4”
• Ritzel 2. Gang (16T) “5”
(an Eingangswelle “6”)
HINWEIS
Vor dem Einbau die Innen- und Endflächen des
Zwischenrads sowie die Innenfläche des Los-
rads mit Molybdändisulfidöl bestreichen. Eingangswellenschlag-Grenze
0.08 mm (0.0032 in)
Ausgangswellenschlag-Grenze
0.08 mm (0.0032 in)
34
2
1
6
5
M

GETRIEBE
5-76
2. Montieren:
• Zahnrad 2. Gang (28T) “1”
• Zahnrad 4. Gang (22T) “2”
• Zahnrad 3. Gang (26T) “3”
• Zahnrad 5. Gang (25T) “4”
• Distanzhülse “5”
• Zahnrad 1. Gang (30T) “6”
• O-Ringe “7”
(an Ausgangswelle “8”)
HINWEIS
• Vor dem Einbau die Innen- und Endflächen
des Zwischenrads sowie die Innenfläche des
Losrads mit Molybdändisulfidöl bestreichen.
• Lithiumseifenfett auf den O-Ring auftragen.
3. Montieren:
• Beilagscheibe “1”
• Sicherungsring “2”
HINWEIS
• Sicherstellen, dass sich die scharfe Kante des
Sicherungsrings “a” gegenüber der Beilags-
cheibe und dem Zahnrad “b” befindet.
• Den Sicherungsring montieren und die Enden
“c” dabei in einer Ebene auf dem Kerbkranz
platzieren.4. Montieren:
• Distanzhülse “1”
HINWEIS
• Lithiumseifenfett an Öldichtungslippe und
Rillen in den Riemenscheiben anbringen.
• Beim Montieren der Distanzhülse vorsichtig
vorgehen, um die Dichtringlippe nicht zu bes-
chädigen.
5. Montieren:
• Eingangswelle “1”
• Ausgangswelle “2”
HINWEIS
• Gleichzeitig an Kurbelgehäuseteil links ein-
bauen.
• Motoröl auf Eingangs- und Ausgangswellen-
lager auftragen.
New
187
2
3
4
5
6
New
M
LS
M
New
21
2
ab
cc
1
2
EE

GETRIEBE
5-77

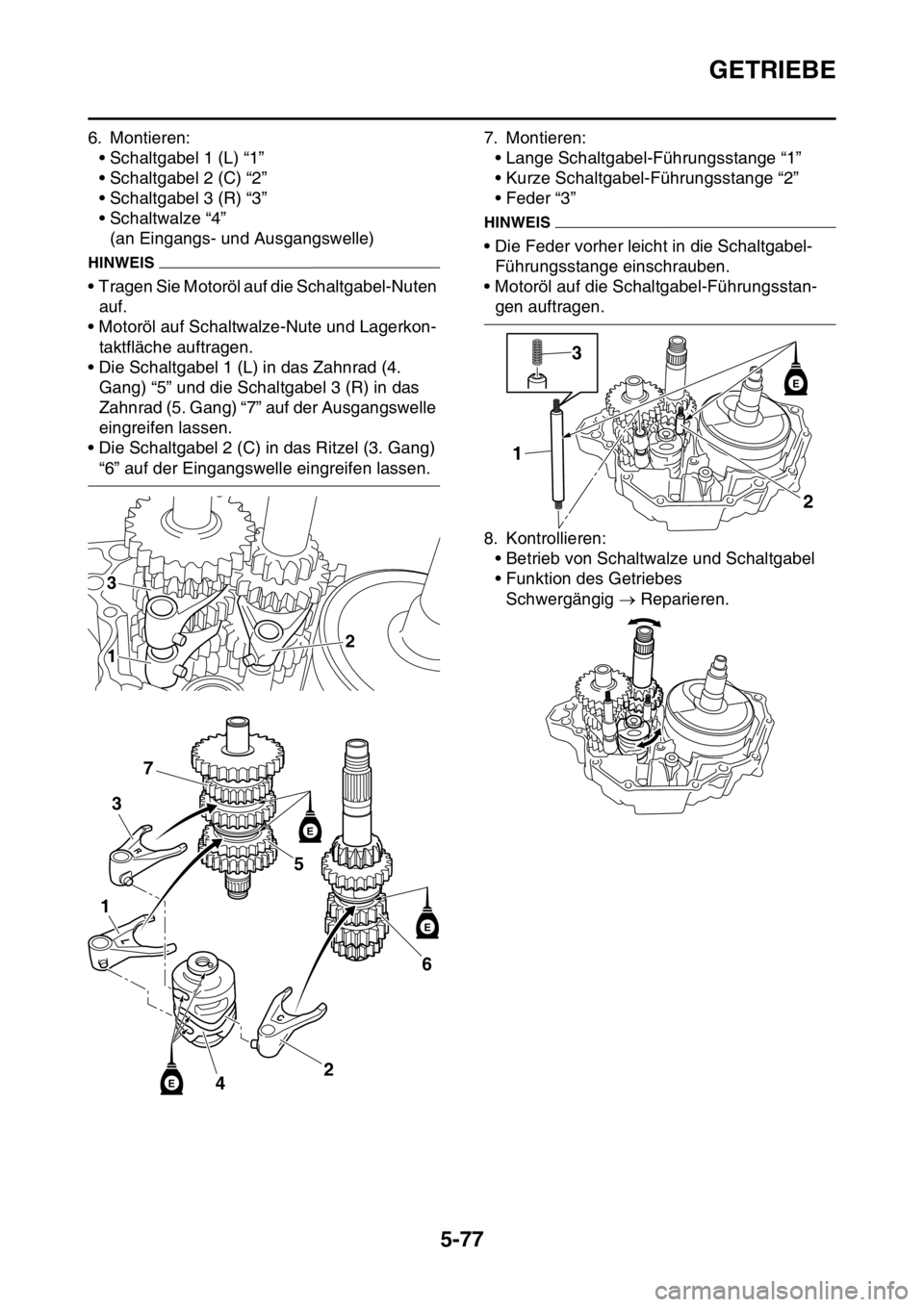

6. Montieren:
• Schaltgabel 1 (L) “1”
• Schaltgabel 2 (C) “2”
• Schaltgabel 3 (R) “3”
• Schaltwalze “4”
(an Eingangs- und Ausgangswelle)
HINWEIS
• Tragen Sie Motoröl auf die Schaltgabel-Nuten
auf.
• Motoröl auf Schaltwalze-Nute und Lagerkon-
taktfläche auftragen.
• Die Schaltgabel 1 (L) in das Zahnrad (4.
Gang) “5” und die Schaltgabel 3 (R) in das
Zahnrad (5. Gang) “7” auf der Ausgangswelle
eingreifen lassen.
• Die Schaltgabel 2 (C) in das Ritzel (3. Gang)
“6” auf der Eingangswelle eingreifen lassen.7. Montieren:
• Lange Schaltgabel-Führungsstange “1”
• Kurze Schaltgabel-Führungsstange “2”
• Feder “3”
HINWEIS
• Die Feder vorher leicht in die Schaltgabel-
Führungsstange einschrauben.
• Motoröl auf die Schaltgabel-Führungsstan-
gen auftragen.
8. Kontrollieren:
• Betrieb von Schaltwalze und Schaltgabel
• Funktion des Getriebes
Schwergängig  Reparieren.
3
12
6
24
5
3
7
1
E
E
E
2 13
E

6
KÜHLSYSTEM
KÜHLER........................................................................................................... 6-1
HANDHABUNGSHINWEISE ...................................................................... 6-3
KÜHLER KONTROLLIEREN...................................................................... 6-3
WASSERPUMPE.............................................................................................. 6-4
DICHTRING DEMONTIEREN .................................................................... 6-6
WASSERPUMPE KONTROLLIEREN ........................................................ 6-6
LAGER KONTROLLIEREN ........................................................................ 6-6
DICHTRING MONTIEREN ......................................................................... 6-6
WASSERPUMPE ZUSAMMENBAUEN ..................................................... 6-6

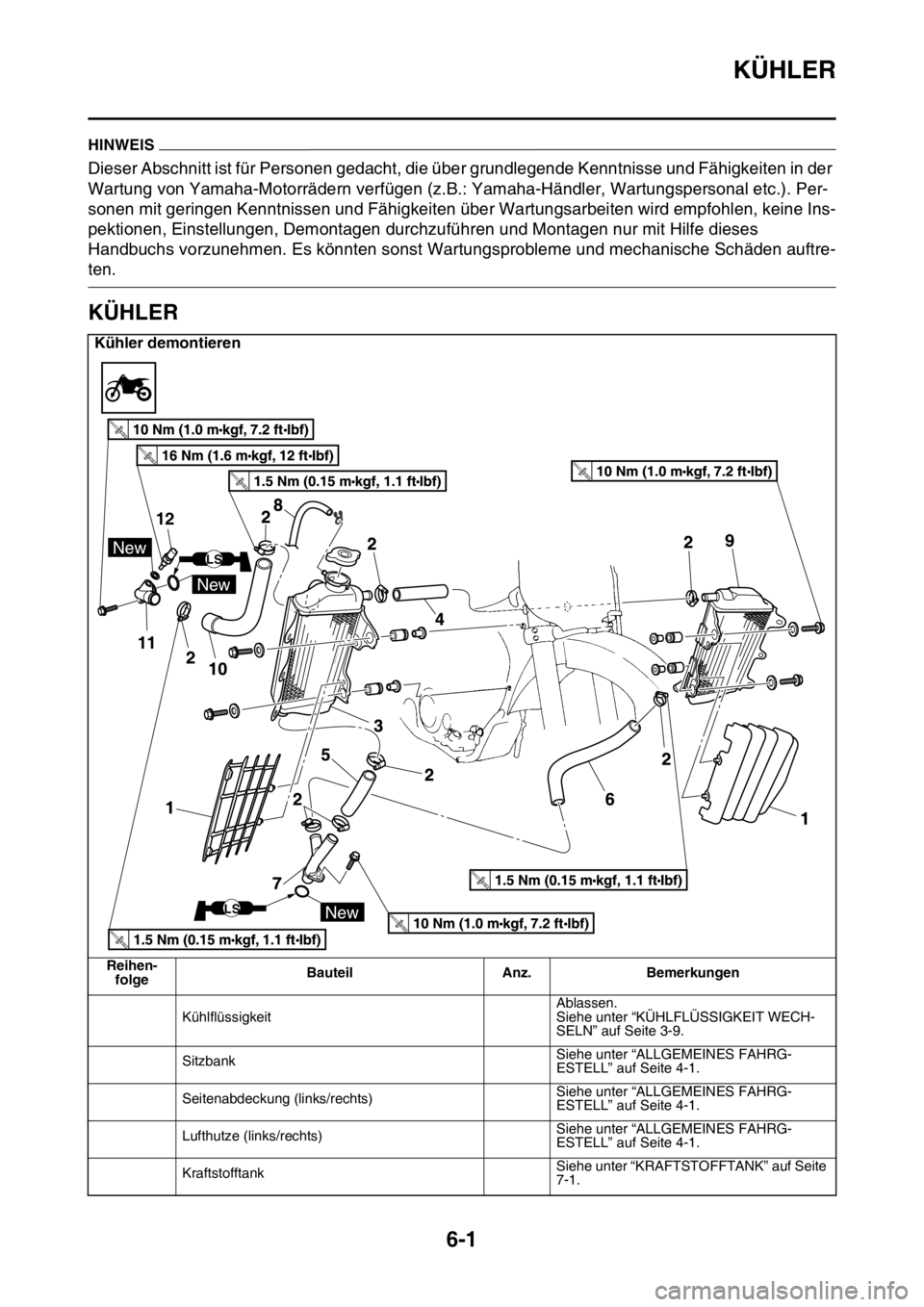

KÜHLER
6-1
GAS1SM5296
HINWEIS
Dieser Abschnitt ist für Personen gedacht, die über grundlegende Kenntnisse und Fähigkeiten in der
Wartung von Yamaha-Motorrädern verfügen (z.B.: Yamaha-Händler, Wartungspersonal etc.). Per-
sonen mit geringen Kenntnissen und Fähigkeiten über Wartungsarbeiten wird empfohlen, keine Ins-
pektionen, Einstellungen, Demontagen durchzuführen und Montagen nur mit Hilfe dieses
Handbuchs vorzunehmen. Es könnten sonst Wartungsprobleme und mechanische Schäden auftre-
ten.
GAS1SM5297KÜHLER
Kühler demontieren
Reihen-
folgeBauteil Anz. Bemerkungen
KühlflüssigkeitAblassen.
Siehe unter “KÜHLFLÜSSIGKEIT WECH-
SELN” auf Seite 3-9.
SitzbankSiehe unter “ALLGEMEINES FAHRG-
ESTELL” auf Seite 4-1.
Seitenabdeckung (links/rechts)Siehe unter “ALLGEMEINES FAHRG-
ESTELL” auf Seite 4-1.
Lufthutze (links/rechts)Siehe unter “ALLGEMEINES FAHRG-
ESTELL” auf Seite 4-1.
KraftstofftankSiehe unter “KRAFTSTOFFTANK” auf Seite
7-1.
11
12
New
New
New
LS
LS

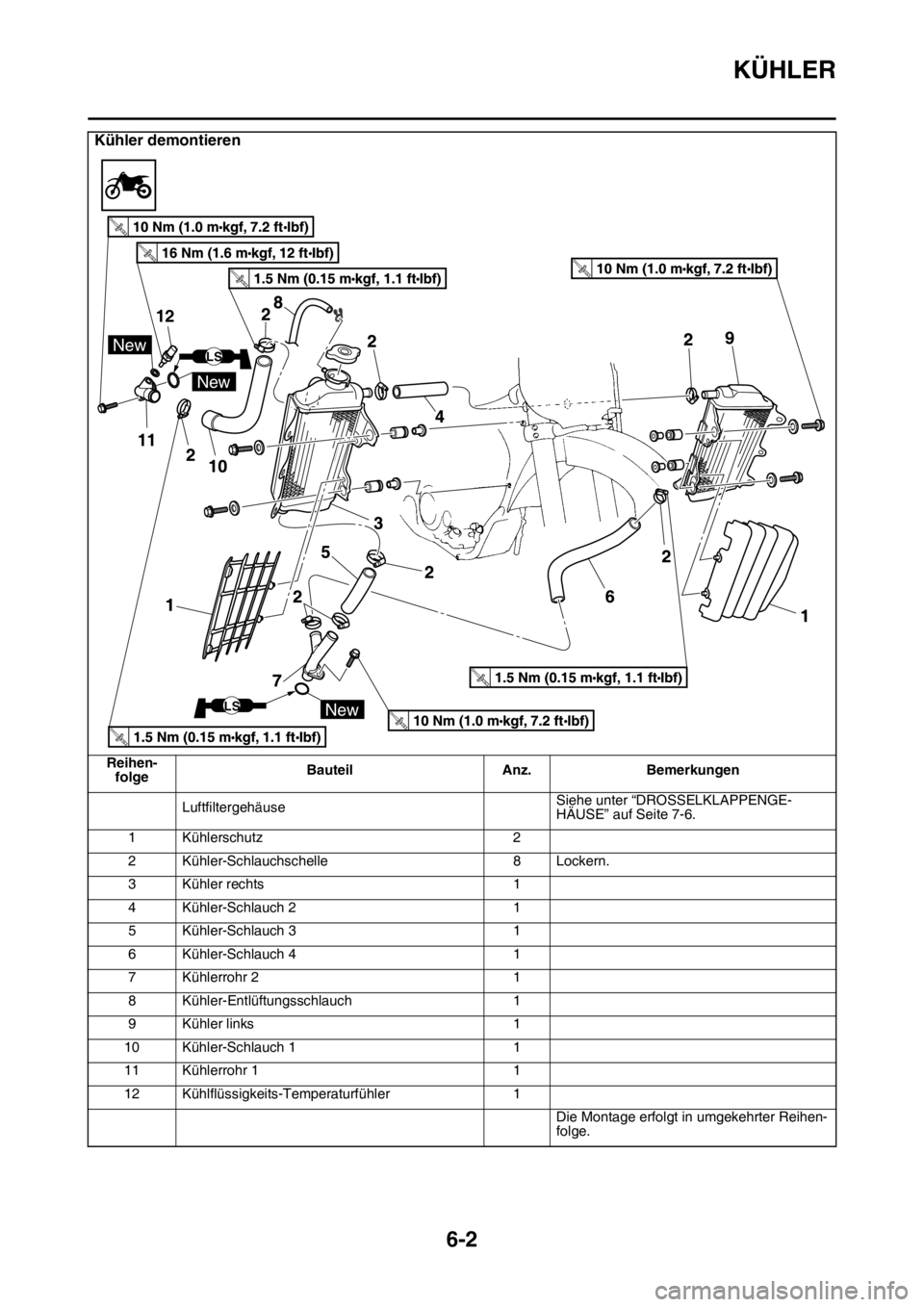

KÜHLER
6-2
LuftfiltergehäuseSiehe unter “DROSSELKLAPPENGE-
HÄUSE” auf Seite 7-6.
1 Kühlerschutz 2
2 Kühler-Schlauchschelle 8 Lockern.
3 Kühler rechts 1
4 Kühler-Schlauch 2 1
5 Kühler-Schlauch 3 1
6 Kühler-Schlauch 4 1
7 Kühlerrohr 2 1
8 Kühler-Entlüftungsschlauch 1
9 Kühler links 1
10 Kühler-Schlauch 1 1
11 Kühlerrohr 1 1
12 Kühlflüssigkeits-Temperaturfühler 1
Die Montage erfolgt in umgekehrter Reihen-
folge.
Kühler demontieren
Reihen-
folgeBauteil Anz. Bemerkungen
11
12
New
New
New
LS
LS

KÜHLER
6-3
GAS1SM5298HANDHABUNGSHINWEISEEWA1DX1007
WARNUNG
Falls die Kühlflüssigkeit heiß scheint, nicht
den Kühlerverschlussdeckel abnehmen.
GAS1SM5299KÜHLER KONTROLLIEREN
1. Kontrollieren:
• Kühlerlamellen “1”
Verstopft  Reinigen.
Die Rückseite des Kühlers mit Druckluft rei-
nigen.
Beschädigt  Reparieren oder erneuern.
HINWEIS
Flachgedrückte Lamellen mit einem schmalen
Schlitz-Schraubendreher korrigieren.
2. Kontrollieren:
• Kühlerschläuche
• Kühlerleitungen
Rissig/beschädigtErneuern.
