NOCKENWELLE
5-18
GAS1SM5212STEUERKETTENSPANNER KONTROLLIE-
REN
1. Kontrollieren:
• Steuerkettenspanner
Rissig/beschädigtErneuern.
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Den Steuerkettenspanner-Stößel leicht mit
den Fingern drücken und mit einem
schmalen Schraubendreher “1” bis zum An-
schlag im Uhrzeigersinn drehen.
b. Den Schraubendreher loslassen und sicher-
stellen, dass der Steuerkettenspanner-
Stößel freigegeben wird.
c. Anderenfalls den Steuerkettenspanner er-
neuern.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
GAS1SM5213DEKOMPRESSIONSSYSTEM KONTROL-
LIEREN
1. Kontrollieren:
• Dekompressionssystem
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Kontrollieren, ob sich der Dekompressions-
nocken “1” problemlos bewegen lässt.
b. Dekompressionshebel-Zapfen “2” muss an
der Nockenwelle herausragen.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
GAS1SM5214NOCKENWELLEN MONTIEREN
1. Montieren:
• Auslass-Nockenwelle “1”
• Einlass-Nockenwelle “2”
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Die Kurbelwelle mit einem Schrauben-
schlüssel im Gegenuhrzeigersinn drehen.
HINWEIS
• Molybdändisulfidöl auf die Nockenwellen
auftragen.
• Motoröl auf das Dekompressionssystem
auftragen.
b. Die obere Totpunkt (OT)-Markierung “a” auf
dem Rotor mit der Markierung “b” auf dem
Kurbelgehäusedeckel ausrichten.
1
2
b
a

NOCKENWELLE
5-19
c. Die Steuerkette “3” an beiden Nocken-
wellenrädern anbringen und die Nocken-
wellen am Zylinderkopf montieren.
HINWEIS
Darauf achten, dass die Ausrichtungsmarkier-
ung “c” am Auslass-Nockenwellenrad und die
Ausrichtungsmarkierung “d” des Einlass-Nock-
enwellenrads mit der Kante des Zylinderkopfs
gefluchtet ist.
ECA33DD029
ACHTUNG
Die Kurbelwelle darf während der Nokken-
wellen-Montage nicht gedreht werden. Dies
führt zu Schäden oder falschen Ventil-
steuerzeiten.
d. Die Clips, die Nockenwellen-Lagerdeckel
und die Schrauben (Nockenwellen-Lager-
deckel) montieren.
HINWEIS
• Den Zylinderkopf vor der Montage der Sicher-
ungsringe mit einem sauberen Tuch abdeck-
en, damit diese sich nicht lösen und in das
Zylinderkopfinnere rutschen können.
• Motoröl auf die Gewinde und Kontaktflächen
auftragen.
• Die Schrauben in der abgebildeten Reihen-
folge in zwei bis drei Schritten
vorschriftsmäßig festziehen.
ECA33DD030
ACHTUNG
Um Schäden an Zylinderkopf, Nocken-
wellen und Nockenwellen- Lagerdeckeln zu
vermeiden, müssen die Lagerdeckel-
Schrauben gleichmäßig festgezogen
werden.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
2. Montieren:
• Steuerkettenspanner
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Den Steuerkettenspanner-Stößel leicht mit
den Fingern drücken und mit einem
schmalen Schraubendreher bis zum An-
schlag im Uhrzeigersinn drehen.
b. Mit vollständig hineingedrehtem Stößel und
nach oben gerichteter UP-Markierung des
Kettenspanners “a” die Dichtung “1”, den
Steuerkettenspanner “2” und die Dichtung
“3” montieren, und dann die Schraube “4”
festziehen. Schraube (Nockenwellen- Lager-
deckel)
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
dc
3
T R..
Steuerkettenspanner- Schraube
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
3
4
8
7
15
26
E
T R..

NOCKENWELLE
5-20
c. Den Schraubendreher lösen, sicherstellen,
dass der Steuerkettenspanner-Stößel sich
glatt herausnehmen lässt, und die Dichtung
“5” und die Nockenwellen-Lagerdeckel-
Schraube “6” festziehen.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
3. Drehen:
• Kurbelwelle
(mehrere Umdrehungen im Gegenuhrzei-
gersinn)
4. Kontrollieren:
• Oberer Totpunkt (OT) Markierung am Rotor
Auf die entsprechende Gegenmarkierung
am Kurbelgehäusedeckel ausrichten.
• Nockenwellen-Markierungen
Auf die Zylinderkopf-Passfläche ausrichten.
Nicht ausgerichtet  Korrigieren.
5. Montieren:
• Steuerkettenschiene (oben) “1”
• Zylinderkopfdeckel-Dichtung “2”
• Zylinderkopfdeckel “3”
• Schraube (Zylinderkopfdeckel) “4”
HINWEIS
Vor dem Einbau Dichtmasse auf die Zylin-
derkopfdeckel-Dichtung auftragen.6. Montieren:
• Zylinderkopf-Entlüftungsschlauch
• Zündkerze Steuerkettenspanner- Ver-
schlussschraube
6 Nm (0.6 m·kgf, 4.3 ft·lbf)
Schraube (Zylinderkopfdeckel)
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Three Bond No.1215®
90890-85505
T R..
6 5
T R..
Zündkerze
13 Nm (1.3m·kgf, 9.4 ft·lbf)
4
4
3
21
T R..

ZYLINDERKOPF
5-21

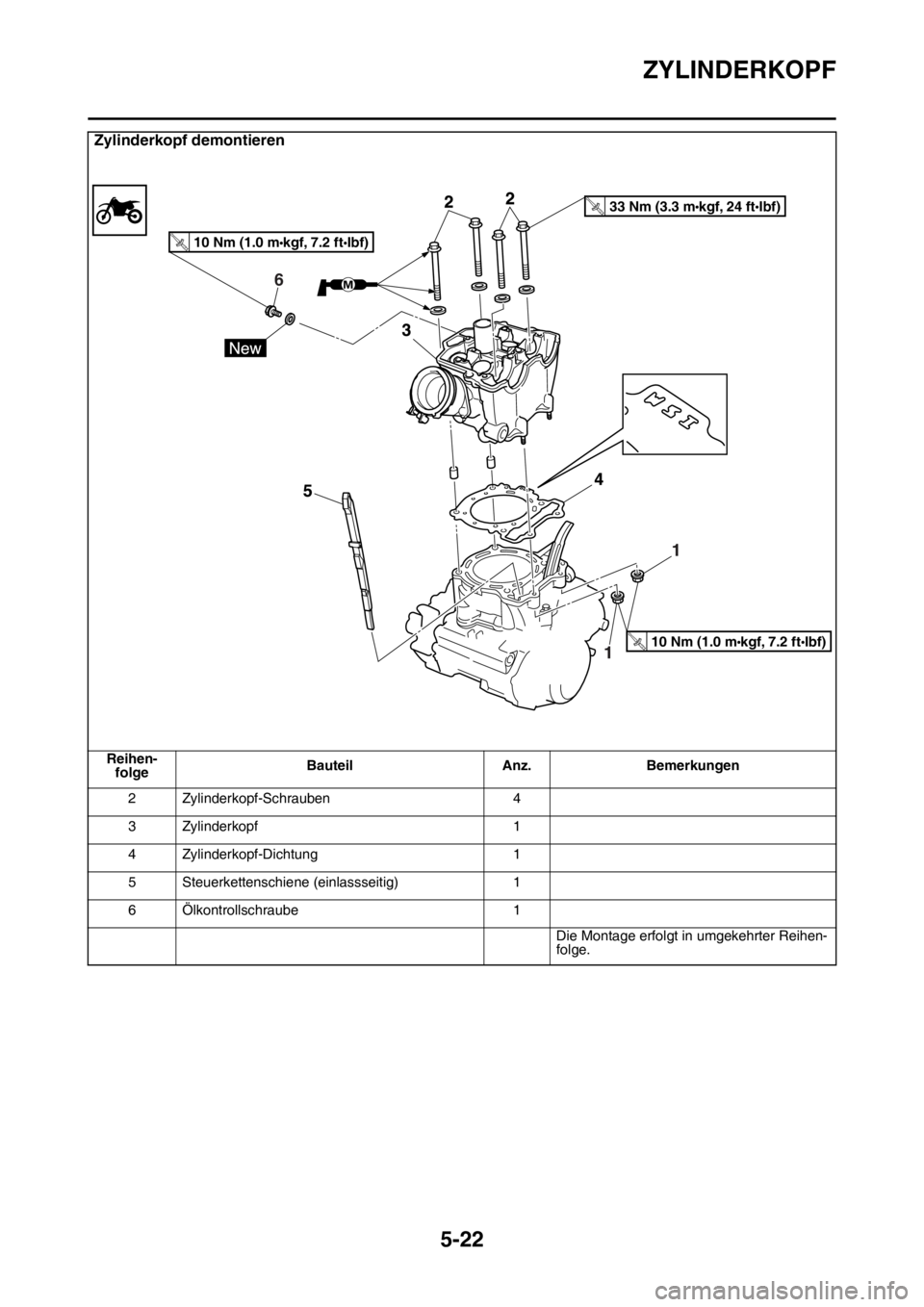

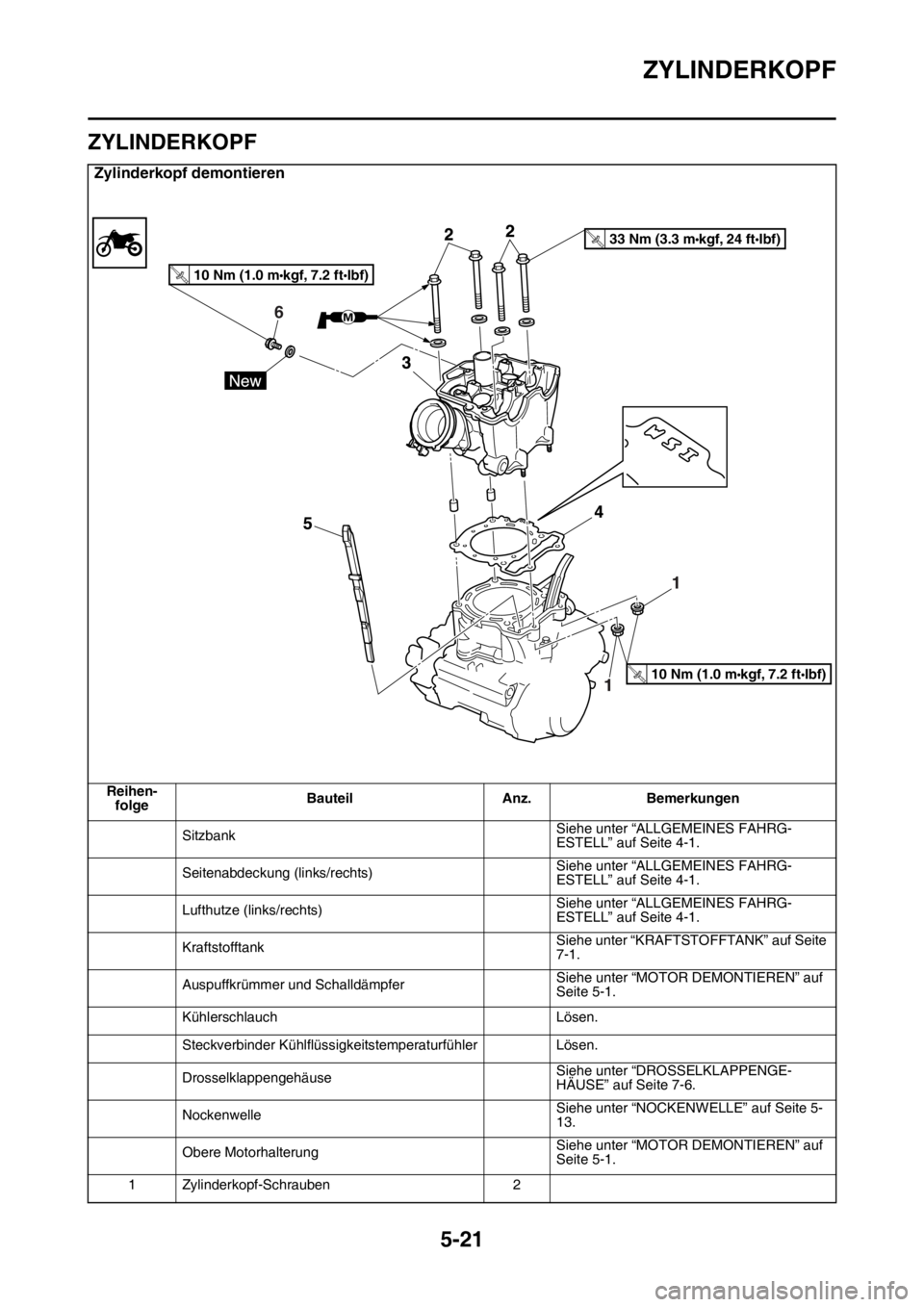

GAS1SM5215
ZYLINDERKOPF
Zylinderkopf demontieren
Reihen-
folgeBauteil Anz. Bemerkungen
SitzbankSiehe unter “ALLGEMEINES FAHRG-
ESTELL” auf Seite 4-1.
Seitenabdeckung (links/rechts)Siehe unter “ALLGEMEINES FAHRG-
ESTELL” auf Seite 4-1.
Lufthutze (links/rechts)Siehe unter “ALLGEMEINES FAHRG-
ESTELL” auf Seite 4-1.
KraftstofftankSiehe unter “KRAFTSTOFFTANK” auf Seite
7-1.
Auspuffkrümmer und SchalldämpferSiehe unter “MOTOR DEMONTIEREN” auf
Seite 5-1.
Kühlerschlauch Lösen.
Steckverbinder Kühlflüssigkeitstemperaturfühler Lösen.
DrosselklappengehäuseSiehe unter “DROSSELKLAPPENGE-
HÄUSE” auf Seite 7-6.
NockenwelleSiehe unter “NOCKENWELLE” auf Seite 5-
13.
Obere MotorhalterungSiehe unter “MOTOR DEMONTIEREN” auf
Seite 5-1.
1 Zylinderkopf-Schrauben 2
6
10 Nm (1.0 m kgf, 7.2 ft Ibf)T.R.
33 Nm (3.3 m kgf, 24 ft Ibf)T.R.
10 Nm (1.0 m kgf, 7.2 ft Ibf)T.R.

ZYLINDERKOPF
5-22
2 Zylinderkopf-Schrauben 4
3 Zylinderkopf 1
4 Zylinderkopf-Dichtung 1
5 Steuerkettenschiene (einlassseitig) 1
6 Ölkontrollschraube 1
Die Montage erfolgt in umgekehrter Reihen-
folge.
Zylinderkopf demontieren
Reihen-
folgeBauteil Anz. Bemerkungen
6
10 Nm (1.0 m kgf, 7.2 ft Ibf)T.R.
33 Nm (3.3 m kgf, 24 ft Ibf)T.R.
10 Nm (1.0 m kgf, 7.2 ft Ibf)T.R.

ZYLINDERKOPF
5-23
GAS1SM5216ZYLINDERKOPF DEMONTIEREN
1. Demontieren:
• Einlass-Nockenwelle
• Auslass-Nockenwelle
Siehe unter “NOCKENWELLE DEMONTIE-
REN” auf Seite 5-15.
2. Demontieren:
• Zylinderkopf-Muttern
• Zylinderkopf-Schrauben
HINWEIS
• Die Schrauben müssen in der richtigen Rei-
henfolge wie abgebildet gelockert werden.
• Jede Schraube um 1/2 Umdrehung lockern.
Nach dem vollständigen Lösen aller
Schrauben diese ausbauen.
GAS1SM5217STEUERKETTENSCHIENE (EINLASS-
SEITIG) KONTROLLIEREN
1. Kontrollieren:
• Steuerkettenschiene (Einlassseite)
Beschädigt/verschlissen  Erneuern.
GAS1SM5218
ZYLINDERKOPF KONTROLLIEREN
1. Entfernen:
• Kohlenstoffablagerungen im Brennraum
HINWEIS
Einen abgerundeten Schaber und kein scharf-
es Instrument verwenden, um nicht die Zünd-
kerzen-Bohrungsgewinde zu beschädigen
oder zu zerkratzen.
2. Kontrollieren:
• Zylinderkopf
Beschädigt/verkratzt  Erneuern.
HINWEIS
Bei einem Austausch des Zylinderkopfs auch
das Venil erneuern.
“VENTILSITZE KONTROLLIEREN” auf
Seite 5-28.
• Zylinderkopf-Kühlflüssigkeitsdurchgänge
Mineralische Ablagerungen/Rost  Entfern-
en.
3. Messen:
• Zylinderkopf-Verzug
Nicht nach Vorgabe  Zylinderkopf plan-
schleifen.
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Ein Haarlineal und eine Fühlerlehre über
den Zylinderkopf legen.
b. Die Verwerfungsgrenze messen.
c. Falls der Grenzwert überschritten ist, den
Zylinderkopf wie nachfolgend beschrieben
planschleifen.
d. Ein Nassschleifpapier (Körnung 400–600)
über eine plane Unterlage spannen und den
Zylinderkopf in Achterbewegungen plan-
schleifen.
61
2
35
4 x2 x4FWD
max. Verzug
0.05 mm (0.0020 in)

ZYLINDERKOPF
5-24
HINWEIS
Den Zylinderkopf mehrmals drehen, um einen
gleichmäßigen Abschliff zu gewährleisten.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
GAS1SM5219ZYLINDERKOPF MONTIEREN
1. Montieren:
• Steuerkettenschiene (einlassseitig) “1”
• Passstift “2”
• Zylinderkopf-Dichtung “3”
• Zylinderkopf “4”
HINWEIS
• Die Zylinderkopf-Dichtung mit dem einges-
tanzten Buchstaben “a” zum Fahrzeugheck
weisend einbauen, wie in der Abbildung
gezeigt.
• Die einlassseitige Steuerkettenschiene und
den Zylinderkopf bei hochgezogener Steuer-
kette montieren.2. Montieren:
• Beilagscheibe “1”
• Zylinderkopf-Schrauben “2”
• Zylinderkopf-Mutter “3”
3. Festziehen:
• Zylinderkopf-Schraube “1” – “4”
• Zylinderkopf-Mutter “5”, “6”
HINWEIS
• Molybdändisulfidfett auf die Gewinde und
Kontaktflächen der Schrauben und auf beide
Kontaktflächen der Beilagscheiben auftragen.
• Die Schrauben und Muttern in zwei oder drei
Schritten in der richtigen Anzugsreihenfolge
festziehen, wie in der Abbildung gezeigt.
New
12
24
3
a
Zylinderkopf-Schraube “1” – “4”
33 Nm (3.3 m·kgf, 24 ft·lbf)
Zylinderkopf-Mutter “5”, “6”
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
1
3 22
T R..
15
6
42
3 FWD
x2 x4

VENTILE UND VENTILFEDERN
5-25

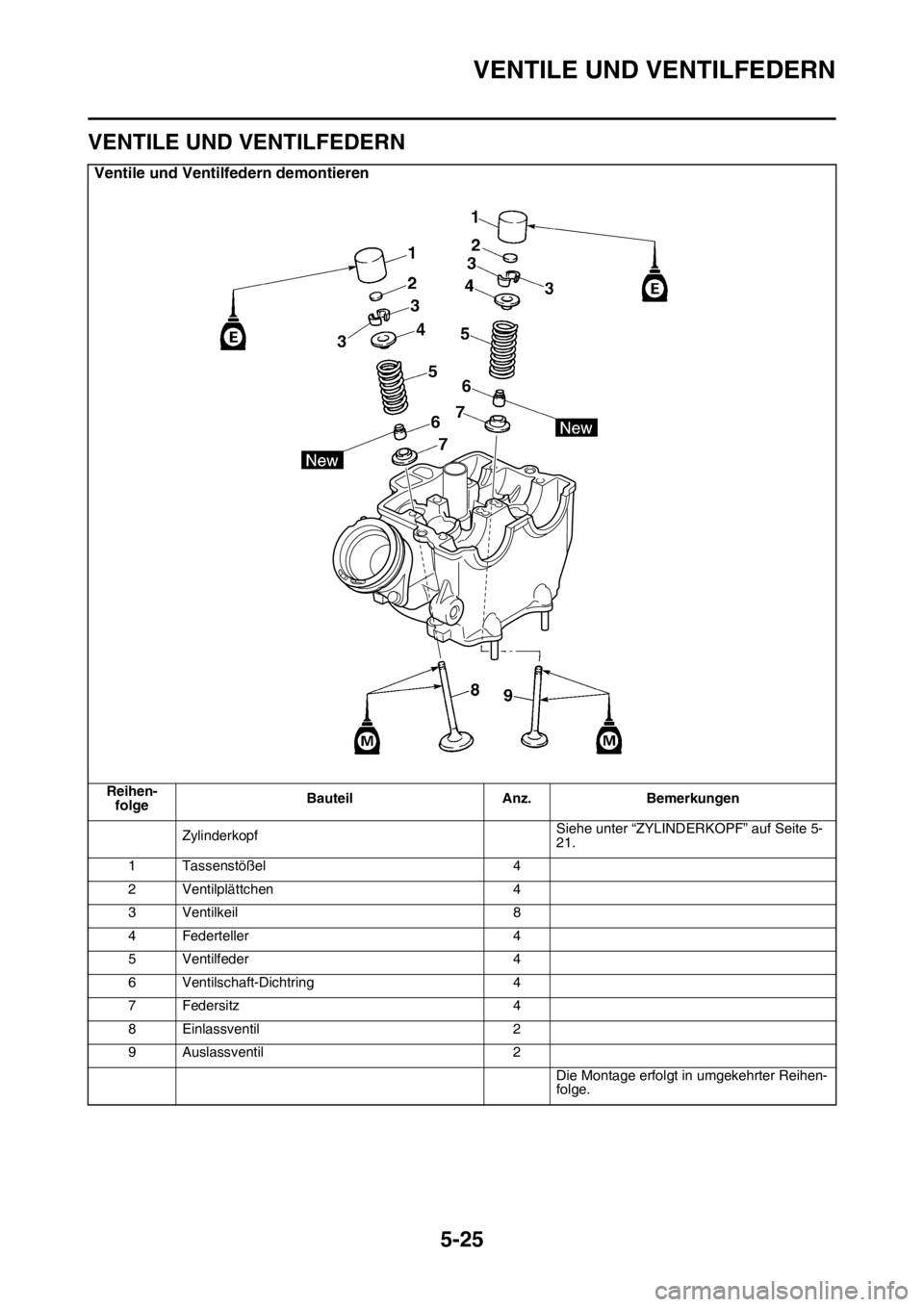

GAS1SM5220
VENTILE UND VENTILFEDERN
Ventile und Ventilfedern demontieren
Reihen-
folgeBauteil Anz. Bemerkungen
ZylinderkopfSiehe unter “ZYLINDERKOPF” auf Seite 5-
21.
1Tassenstößel 4
2 Ventilplättchen 4
3 Ventilkeil 8
4 Federteller 4
5 Ventilfeder 4
6 Ventilschaft-Dichtring 4
7 Federsitz 4
8 Einlassventil 2
9 Auslassventil 2
Die Montage erfolgt in umgekehrter Reihen-
folge.
