2016 TOYOTA CAMRY Manual del propietario (in Spanish)

3776-3. Mantenimiento que puede hacer usted mismo
6
Cuidados y mantenimiento
●Destornillador plano
● Destornillador plano pequeño
● Pila de litio CR2032
Vehículos sin sistema de llave inteligente
Extraiga la cubierta de la llave.
Para evitar dañar la llave, cubra la
punta del destornillador plano con un
trapo.
Extraiga la cubierta de la pila.
Si tiene dificultades para extraer la
cubierta de la pila, levante el borde
para poder extraerla.
Extraiga la pila agotada utilizando
un destornillador plano.
Introduzca una nueva pila con la termi-
nal “+” hacia arriba.
Control remoto inalámbr ico/pila de la llave
electrónica
Reemplace la pila por un a nueva si está agotada.
Necesitará los siguientes elementos:
Cambio de la pila
1
2
3

3786-3. Mantenimiento que puede hacer usted mismo
Instale la cubierta de la pila con la
pestaña hacia arriba.
Introduzca el borde completo de la
cubierta de la pila en la llave.
Coloque la cubierta de la llave.
Alinee la cubierta de la llave con la
llave y, a continuación, apriétela firme-
mente en la llave.
Asegúrese de que la cubierta de la
llave está correctamente instalada sin
ningún espacio entre la misma y la
llave.
Opere el interruptor o y compruebe que las puertas se
pueden abrir/cerrar.
4
5
6

3796-3. Mantenimiento que puede hacer usted mismo
6
Cuidados y mantenimiento
Vehículos con sistema de llave inteligente
Libere el bloqueo y extraiga la llave
mecánica.
Extraiga la cubierta de la llave.
Para evitar dañar la llave, cubra la
punta del destornillador plano con un
trapo.
Extraiga la pila agotada utilizando
un destornillador plano.
Cuando extraiga la cubierta, es posible
que el módulo de la llave electrónica se
adhiera a la cubierta y que la pila no
esté visible. En este caso, extraiga el
módulo de la llave electrónica para
extraer la pila.
Introduzca una nueva pila con la terminal “+” hacia arriba.
Cuando instale la cubierta de la llave y de la llave mecánica, instale reali-
zando y en el orden inverso.
Opere el interruptor o y compruebe que las puertas se
pueden abrir/cerrar.
1
2
3
4
21
5

3806-3. Mantenimiento que puede hacer usted mismo
■Al reemplazar la pila de la llave
Tenga cuidado de no perder la pila u otras piezas pequeñas.
■ Utilice una pila de litio CR2032
●Las pilas se pueden adquirir en su concesionario Toyota, en tiendas de aparatos
electrodomésticos o en tiendas de cámaras.
● Sustitúyala sólo por otra del mismo tipo o equivalente recomendada por el fabri-
cante.
● Elimine las pilas usadas de conformidad con la normatividad local.
■ Si se agota la pila de la llave
Se pueden presentar los síntomas siguientes:
●El sistema de llave inteligente (si está instalado) y el control remoto inalámbrico no
funcionarán correctamente.
● Se reduce el alcance de operación.
ADVERTENCIA
■Pila y otras partes extraídas
Estas partes son pequeñas y si un niño las ingiere le pueden causar asfixia. Mante-
ner lejos del alcance de los niños. El no hacerlo puede causar la muerte o dar lugar
a una lesión grave.
AV I S O
■Para la operación normal después de reemplazar la pila
Observe las precauciones siguientes para evitar accidentes:
● Trabaje siempre con sus manos secas.
La humedad puede causar corrosión a la pila.
● No toque ni mueva ninguno de los demás componentes en el interior del control
remoto.
● No doble ninguna de las terminales de la pila.
■ Al extraer la cubierta de la pila ( vehículos sin sistema de llave inteligente)
No extraiga forzosamente la cubierta de la pila, de lo contrario, podría dañarla.
Si tiene dificultades para extraer la cubierta de la pila, levante el borde para poder
extraerla.

3816-3. Mantenimiento que puede hacer usted mismo
6
Cuidados y mantenimiento
Desactive el interruptor del motor.
Abra la cubierta de la caja de fusibles.
Comprobación y cambio de fusibles
Si alguno de los componentes eléctricos no funciona, puede haber un
fusible fundido. Si esto pasa, re vise y reemplace los fusibles según se
necesite.
1
2
Compartimiento del motor (tipo A)Compartimiento del motor (tipo B)
(si está instalado)
Empuje las pestañas hacia dentro y
levante la tapa. Empuje las pestañas hacia dentro y
levante la tapa.
Debajo del tablero de instrumentos
en el lado del conductor
Extraiga la tapa.
Asegúrese de presionar el agarre
cuando extraiga/instale la tapa.

3826-3. Mantenimiento que puede hacer usted mismo
Extraiga el fusible con la herra-
mienta de extracción.
Sólo se puede utilizar la herramienta
de extracción para extraer los fusibles
tipo A.
Revise si el fusible está fundido.Fusible normal
Fusible fundido
Reemplace el fusible fundido con uno nuevo de la capacidad de amperaje correcta.
La capacidad de amperaje se puede encontrar en la tapa de la caja de fusibles.
3
4
Tipo ATipo B
Tipo C
1
2

3836-3. Mantenimiento que puede hacer usted mismo
6
Cuidados y mantenimiento
■Después de reemplazar un fusible
●Si las luces no se encienden incluso después de reemplazar el fusible, puede ser
que se necesite reemplazar un foco. ( →P. 384)
● Si el fusible reemplazado se vuelve a fundir, haga que su vehículo sea inspeccio-
nado por su concesionario Toyota.
■ Si hay una sobrecarga en el circuito
Los fusibles están diseñados para fundirse y así proteger el mazo de cables.
ADVERTENCIA
■Para evitar una falla del sistema e incendio del vehículo
Tenga en cuenta las siguientes precauciones.
El no hacerlo podría causar daños al vehículo y posiblemente un incendio o lesio-
nes.
● Nunca use un fusible con un amperaje superior al indicado ni use ningún objeto en
su lugar.
● Utilice siempre fusibles Toyota genuinos o equivalentes.
Nunca reemplace un fusible por un alambre, ni como medida temporal.
● No altere los fusibles ni las cajas de fusibles.
AV I S O
■Antes de reemplazar fusibles
Haga que su concesionario Toyota determine la causa de la sobrecarga eléctrica y
la repare tan pronto como le sea posible.

3846-3. Mantenimiento que puede hacer usted mismo
Revise las especificaciones de vatios del foco a reemplazar. (→P. 454)

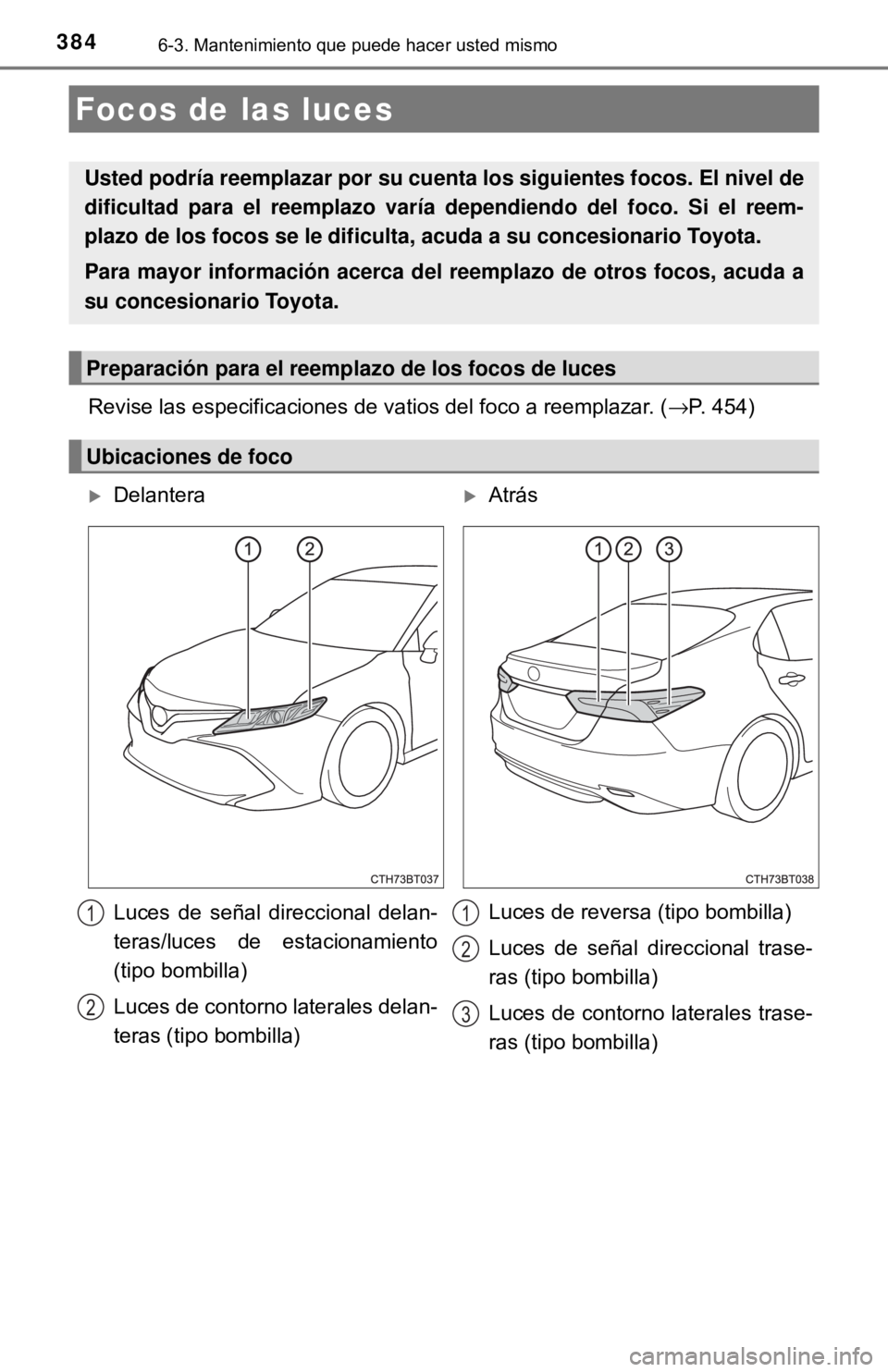

Focos de las luces
Usted podría reemplazar por su cuenta los siguientes focos. El nivel de
dificultad para el reemplazo varía dependiendo del foco. Si el reem-
plazo de los focos se le dificulta, acuda a su concesionario Toyota.
Para mayor información acerca del r eemplazo de otros focos, acuda a
su concesionario Toyota.
Preparación para el reempl azo de los focos de luces
Ubicaciones de foco
DelanteraAtrás
Luces de señal direccional delan-
teras/luces de estacionamiento
(tipo bombilla)
Luces de contorno laterales delan-
teras (tipo bombilla) Luces de reversa (tipo bombilla)
Luces de señal direccional trase-
ras (tipo bombilla)
Luces de contorno laterales trase-
ras (tipo bombilla)
1
2
1
2
3
