2016 TOYOTA AURIS TOURING SPORTS Betriebsanleitungen (in German)

5938-2. Maßnahmen im Notfall
8
Wenn Störungen auftreten
UK_AURIS_Touring_Sports_EM (OM12K55M)■

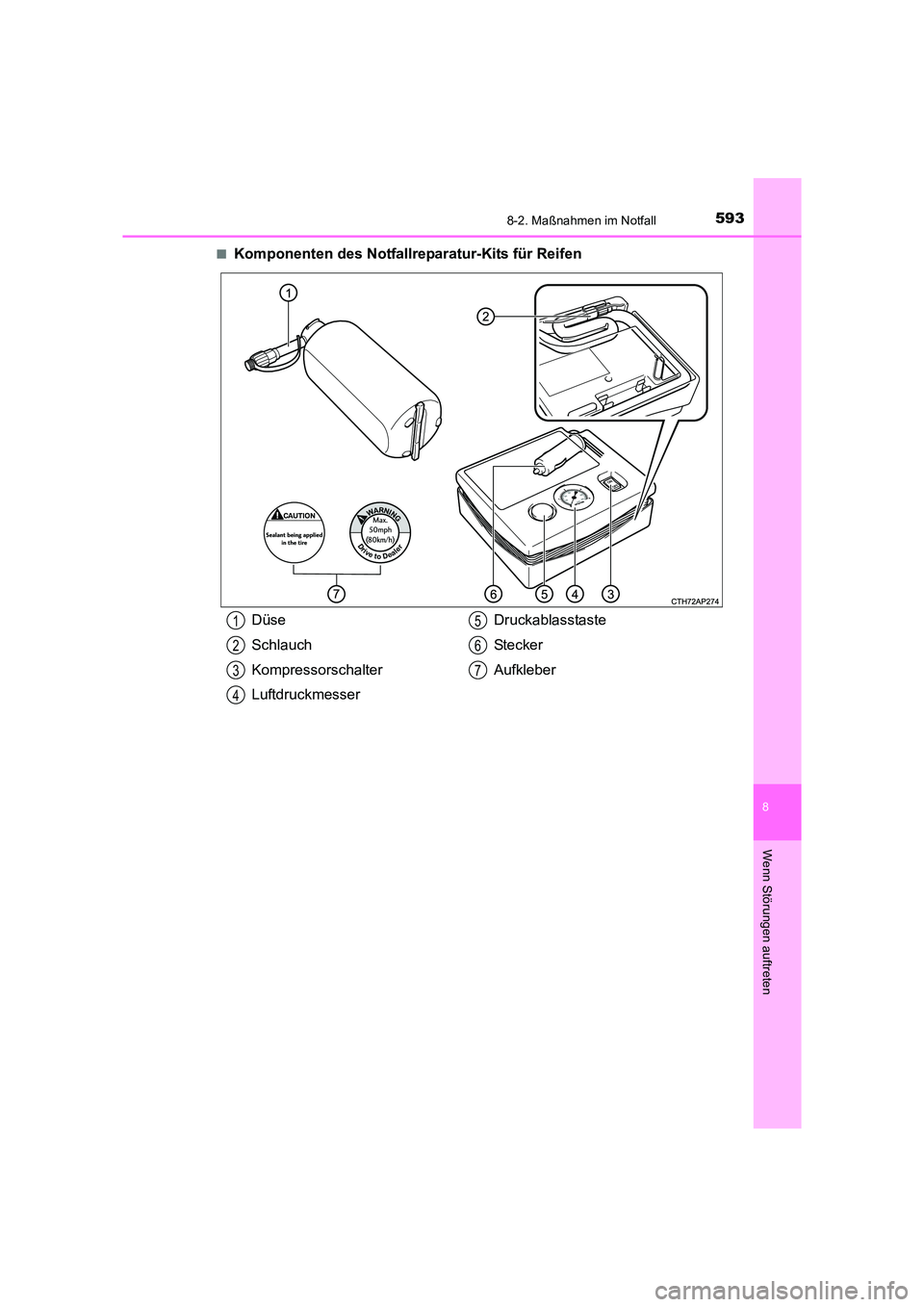

Komponenten des Notfallreparatur-Kits für Reifen
Düse
Schlauch
Kompressorschalter
Luftdruckmesser
Druckablasstaste
Stec ker
Aufkleber1
2
3
4
5
6
7

5948-2. Maßnahmen im Notfall
UK_AURIS_Touring_Sports_EM (OM12K55M)

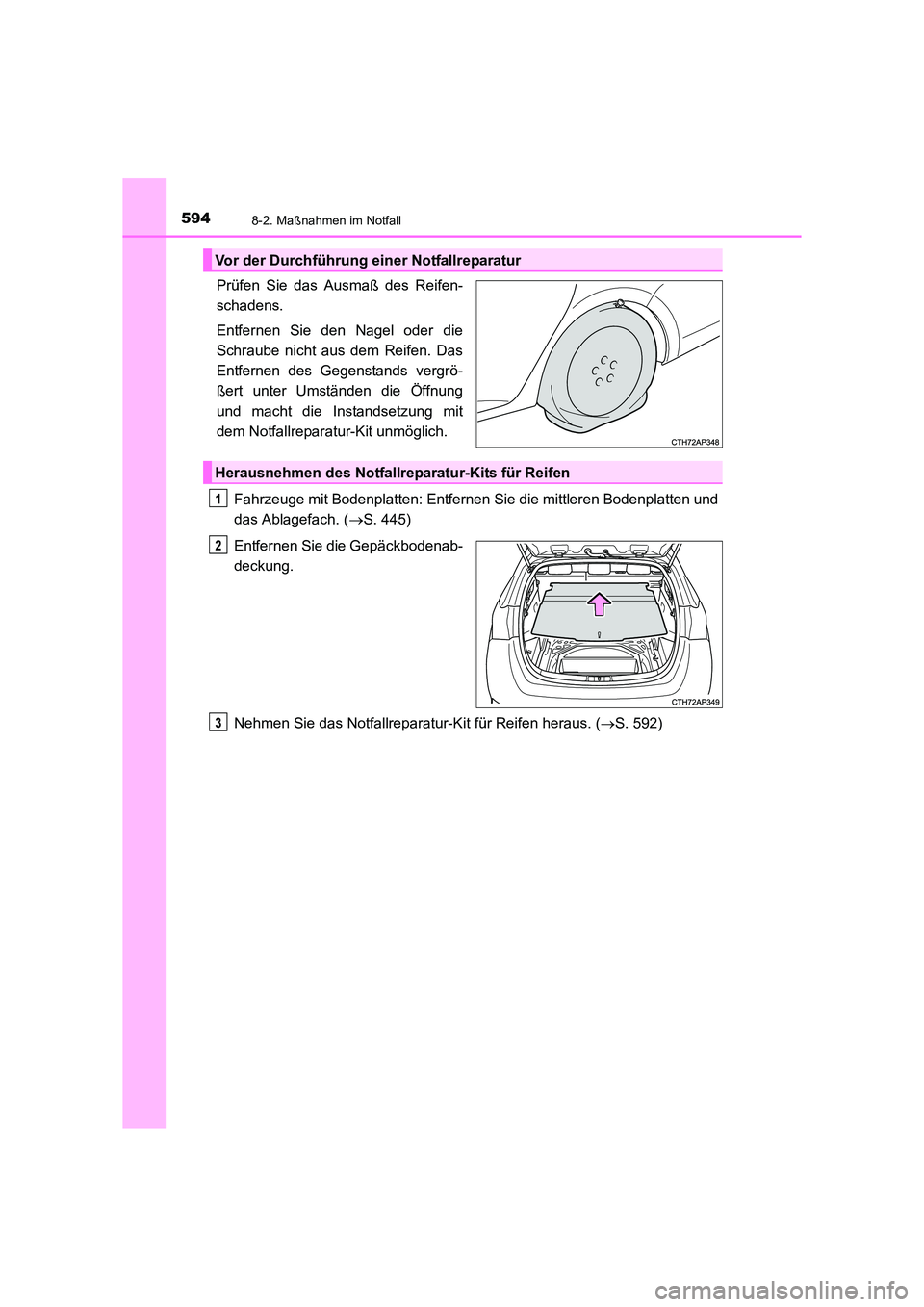

Prüfen Sie das Ausmaß des Reifen-
schadens.
Entfernen Sie den Nagel oder die
Schraube nicht aus dem Reifen. Das
Entfernen des Gegenstands vergrö-
ßert unter Umständen die Öffnung
und macht die Instandsetzung mit
dem Notfallreparatur-Kit unmöglich.Fahrzeuge mit Bodenplatten: Entfernen Sie die mittleren Bodenplatten und
das Ablagefach. ( →S. 445)
Entfernen Sie die Gepäckbodenab-
deckung.
Nehmen Sie das Notfallreparatur-Kit für Reifen heraus. ( →S. 592)
Vor der Durchführung einer Notfallreparatur
Herausnehmen des Notfallreparatur-Kits für Reifen
1
2
3

5958-2. Maßnahmen im Notfall
8
Wenn Störungen auftreten
UK_AURIS_Touring_Sports_EM (OM12K55M)

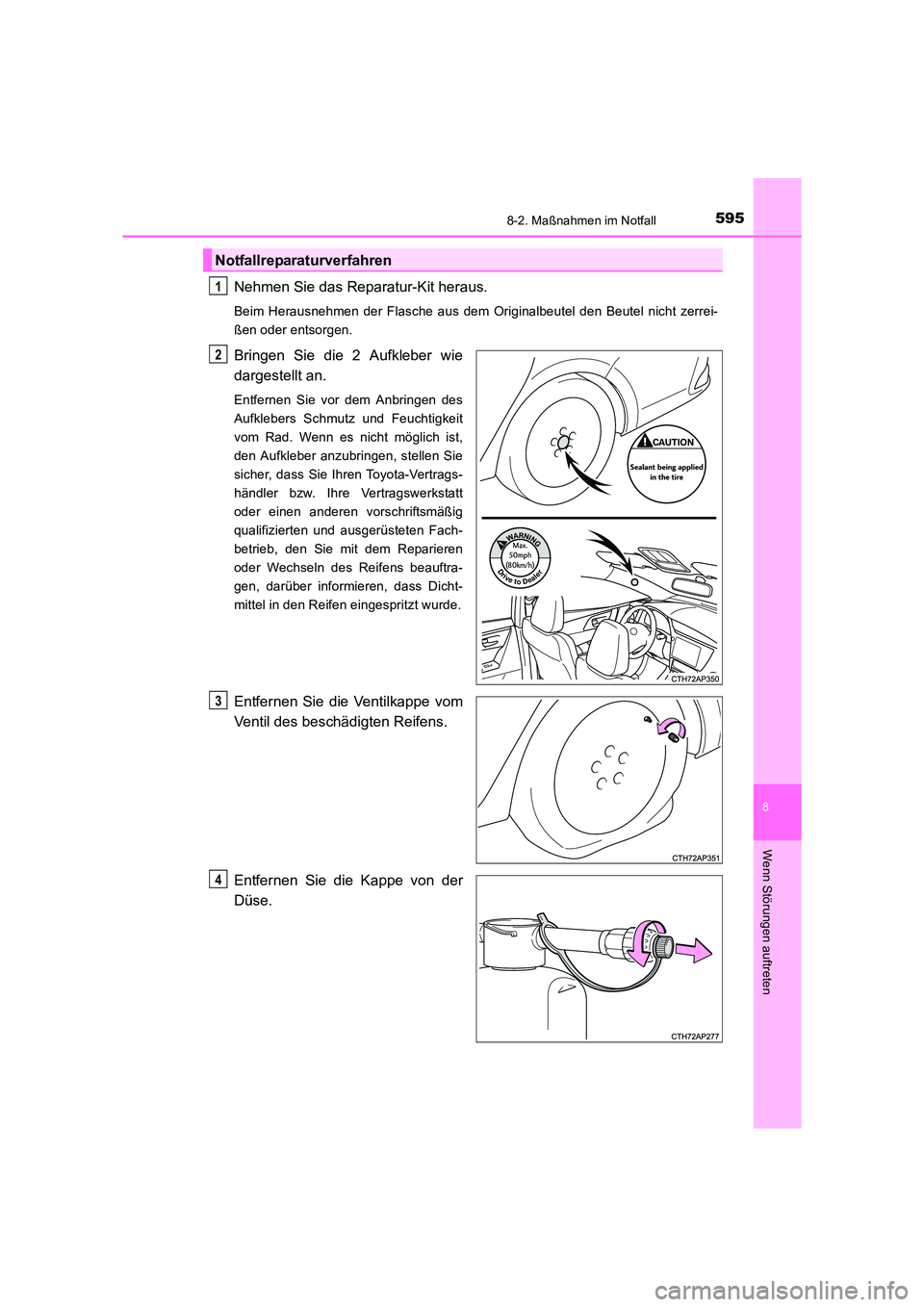

Nehmen Sie das Reparatur-Kit heraus.
Beim Herausnehmen der Flasche aus dem Originalbeutel den Beutel nicht zerrei-
ßen oder entsorgen.
Bringen Sie die 2 Aufkleber wie
dargestellt an.
Entfernen Sie vor dem Anbringen des
Aufklebers Schmutz und Feuchtigkeit
vom Rad. Wenn es nicht möglich ist,
den Aufkleber anzubringen, stellen Sie
sicher, dass Sie Ihren Toyota-Vertrags-
händler bzw. Ihre Vertragswerkstatt
oder einen anderen vorschriftsmäßig
qualifizierten und ausgerüsteten Fach-
betrieb, den Sie mit dem Reparieren
oder Wechseln des Reifens beauftra-
gen, darüber informieren, dass Dicht-
mittel in den Reifen eingespritzt wurde.
Entfernen Sie die Ventilkappe vom
Ventil des beschädigten Reifens.
Entfernen Sie die Kappe von der
Düse.
Notfallreparaturverfahren
1
2
3
4

5968-2. Maßnahmen im Notfall
UK_AURIS_Touring_Sports_EM (OM12K55M)

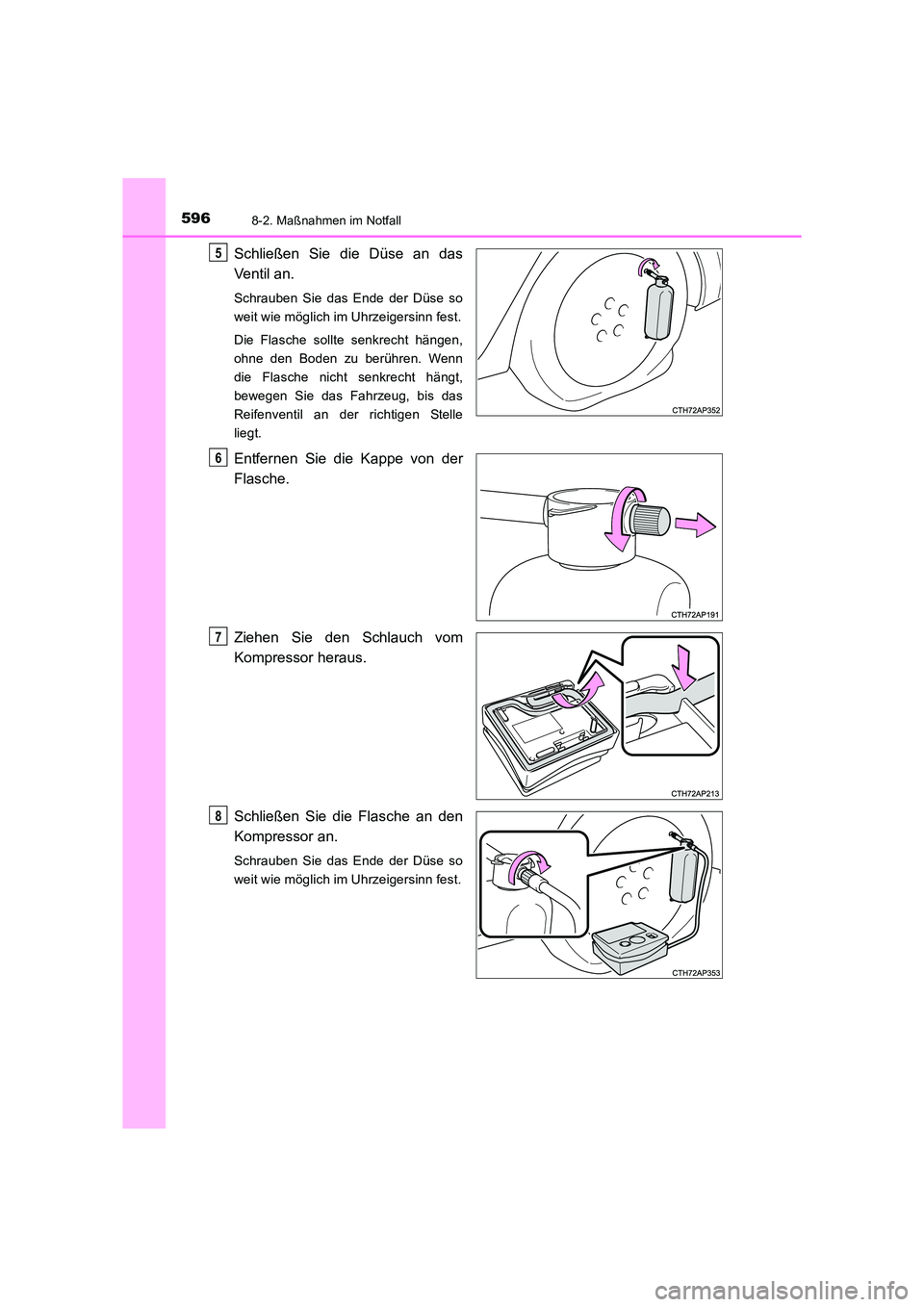

Schließen Sie die Düse an das
Ventil an.
Schrauben Sie das Ende der Düse so
weit wie möglich im Uhrzeigersinn fest.
Die Flasche sollte senkrecht hängen,
ohne den Boden zu berühren. Wenn
die Flasche nicht senkrecht hängt,
bewegen Sie das Fahrzeug, bis das
Reifenventil an der richtigen Stelle
liegt.
Entfernen Sie die Kappe von der
Flasche.
Ziehen Sie den Schlauch vom
Kompressor heraus.
Schließen Sie die Flasche an den
Kompressor an.
Schrauben Sie das Ende der Düse so
weit wie möglich im Uhrzeigersinn fest.
5
6
7
8

5978-2. Maßnahmen im Notfall
8
Wenn Störungen auftreten
UK_AURIS_Touring_Sports_EM (OM12K55M)

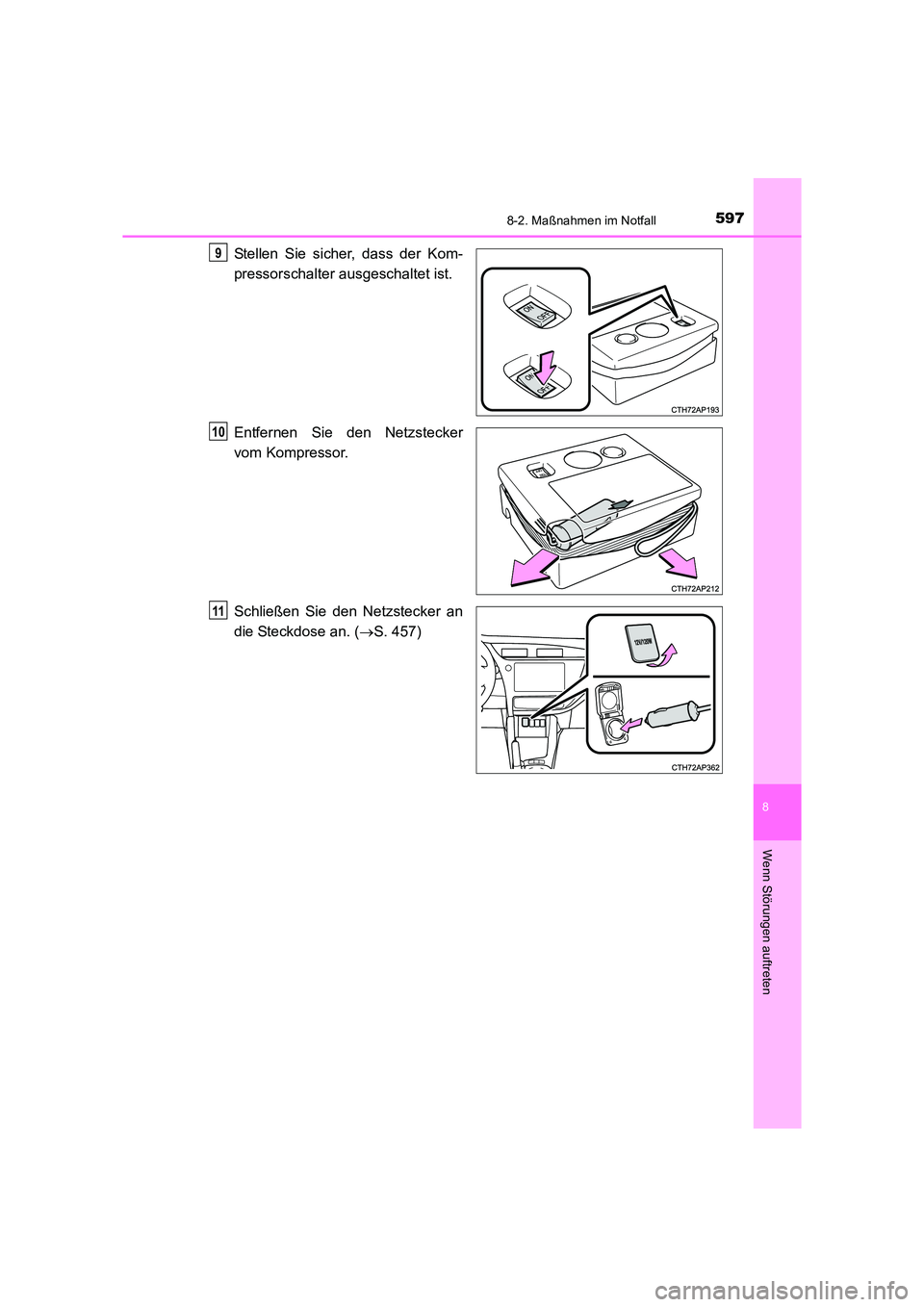

Stellen Sie sicher, dass der Kom-
pressorschalter ausgeschaltet ist.
Entfernen Sie den Netzstecker
vom Kompressor.
Schließen Sie den Netzstecker an
die Steckdose an. (→S. 457)9
10
11

5988-2. Maßnahmen im Notfall
UK_AURIS_Touring_Sports_EM (OM12K55M)

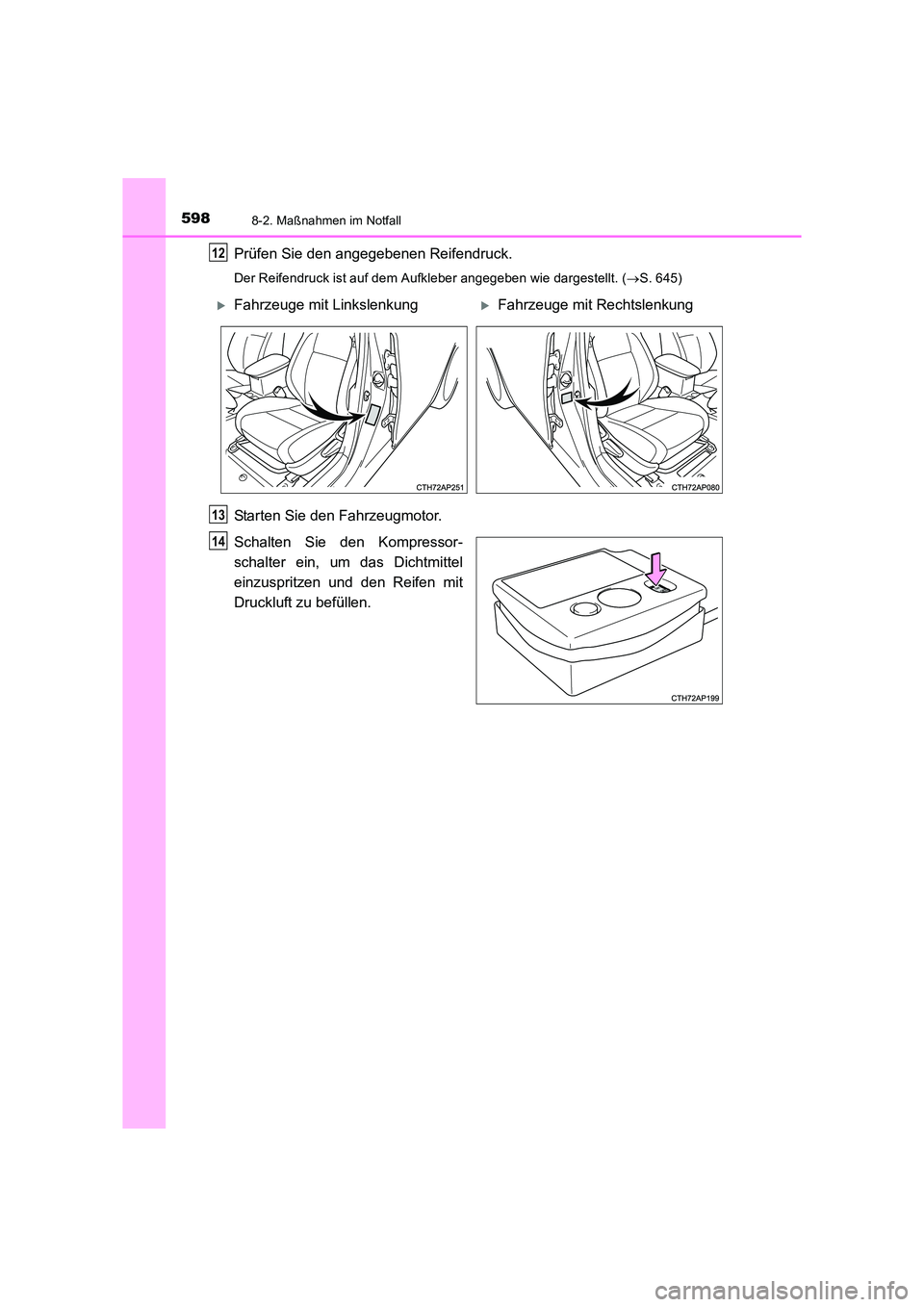

Prüfen Sie den angegebenen Reifendruck.
Der Reifendruck ist auf dem Aufkleber angegeben wie dargestellt. (→S. 645)
Starten Sie den Fahrzeugmotor.
Schalten Sie den Kompressor-
schalter ein, um das Dichtmittel
einzuspritzen und den Reifen mit
Druckluft zu befüllen.
12
XFahrzeuge mit LinkslenkungXFahrzeuge mit Rechtslenkung
13
14

5998-2. Maßnahmen im Notfall
8
Wenn Störungen auftreten
UK_AURIS_Touring_Sports_EM (OM12K55M)

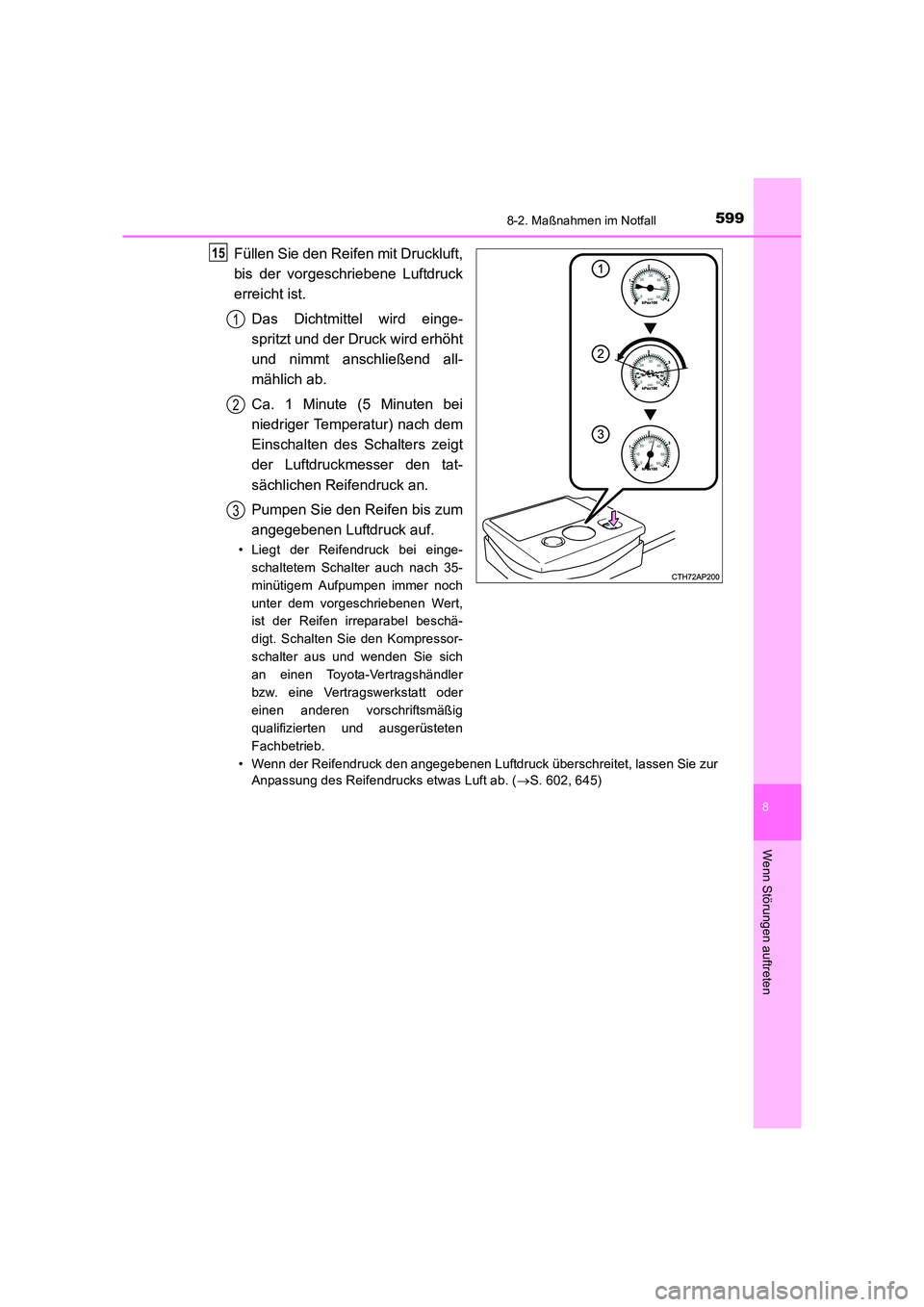

Füllen Sie den Reifen mit Druckluft,
bis der vorgeschriebene Luftdruck
erreicht ist.Das Dichtmittel wird einge-
spritzt und der Druck wird erhöht
und nimmt anschließend all-
mählich ab.
Ca. 1 Minute (5 Minuten bei
niedriger Temperatur) nach dem
Einschalten des Schalters zeigt
der Luftdruckmesser den tat-
sächlichen Reifendruck an.
Pumpen Sie den Reifen bis zum
angegebenen Luftdruck auf.
• Liegt der Reifendruck bei einge-schaltetem Schalter auch nach 35-
minütigem Aufpumpen immer noch
unter dem vorgeschriebenen Wert,
ist der Reifen irreparabel beschä-
digt. Schalten Sie den Kompressor-
schalter aus und wenden Sie sich
an einen Toyota-Vertragshändler
bzw. eine Vertragswerkstatt oder
einen anderen vorschriftsmäßig
qualifizierten und ausgerüsteten
Fachbetrieb.
• Wenn der Reifendruck den angegebenen Luftdruck überschreitet, lassen Sie zur Anpassung des Reifendrucks etwas Luft ab. ( →S. 602, 645)
15
1
2
3

6008-2. Maßnahmen im Notfall
UK_AURIS_Touring_Sports_EM (OM12K55M)
Schalten Sie den Kompressor aus.
Trennen Sie die Düse vom Ventil am Reifen ab und ziehen Sie anschlie-
ßend den Netzstecker aus der Steckdose.
Beim Abziehen des Schlauchs kann etwas Dichtmittel auslaufen.
Drücken Sie die Taste, um den
Druck aus der Flasche abzulassen.
Setzen Sie die Kappe auf die Düse
auf.
Setzen Sie die Ventilkappe auf das Ventil des reparierten Reifens.
Ziehen Sie den Schlauch von der
Flasche ab und setzen Sie die
Kappe auf die Flasche auf.
Platzieren Sie die Flasche in der Origi-
naltasche und schließen Sie den Reiß-
verschluss.
16
17
18
19
20
21
