2016 TOYOTA AURIS TOURING SPORTS Betriebsanleitungen (in German)

1052. Kombiinstrument
2
Instrumententafel
UK_AURIS_Touring_Sports_EM (OM12K55M)■

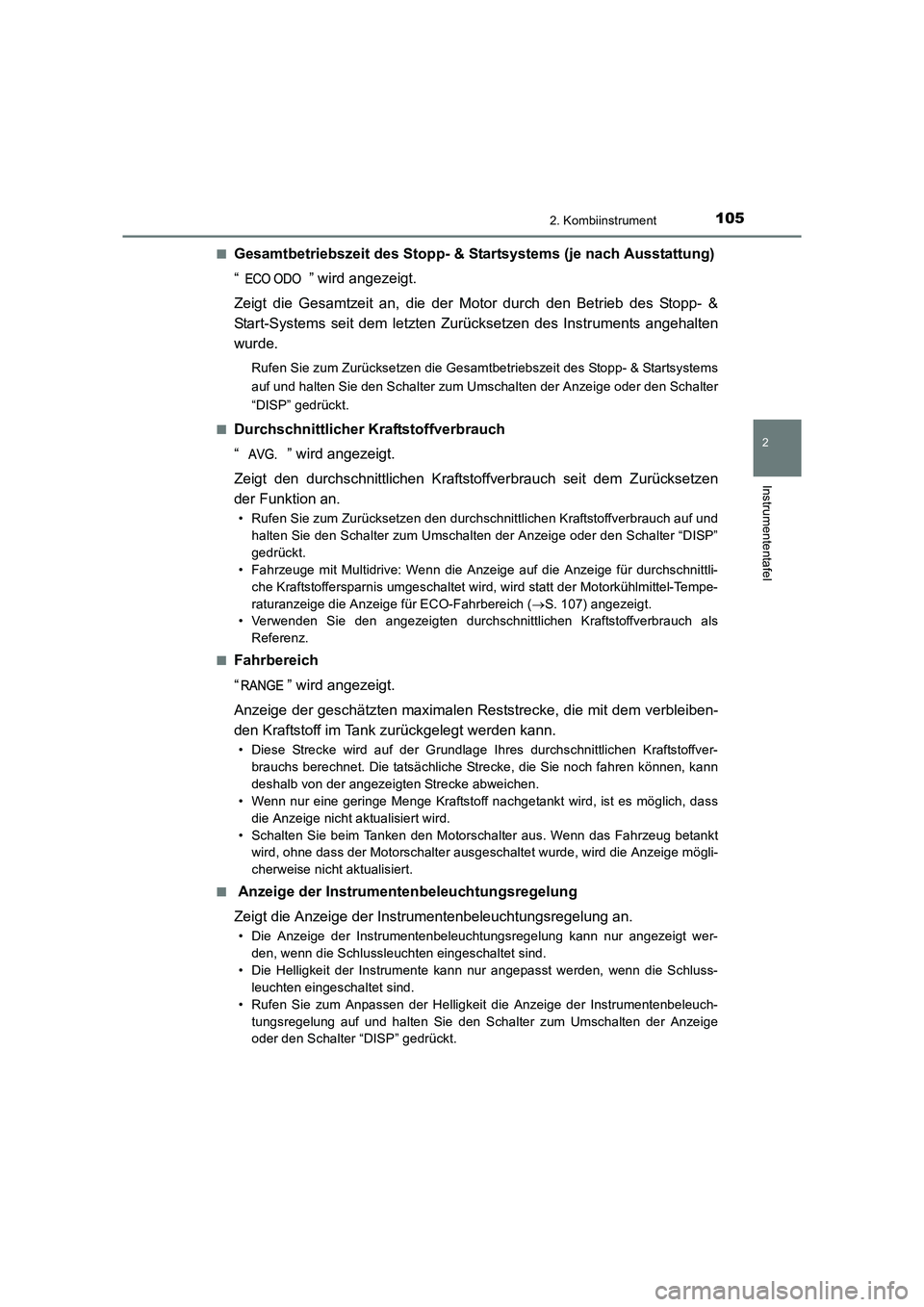

Gesamtbetriebszeit des Stopp- &
Startsystems (je nach Ausstattung)
“ ” wird angezeigt.
Zeigt die Gesamtzeit an, die der Motor durch den Betrieb des Stopp- &
Start-Systems seit dem letzten Zurücksetzen des Instruments angehalten
wurde.
Rufen Sie zum Zurücksetzen die Gesamtbetriebszeit des Stopp- & Startsystems
auf und halten Sie den Schalter zum Umschalten der Anzeige oder den Schalter
“DISP” gedrückt.
■
Durchschnittlicher Kraftstoffverbrauch
“ ” wird angezeigt.
Zeigt den durchschnittlichen Kraftstoffverbrauch seit dem Zurücksetzen
der Funktion an.
• Rufen Sie zum Zurücksetzen den durchschnittlichen Kraftstoffverbrauch auf und halten Sie den Schalter zum Umschalten der Anzeige oder den Schalter “DISP”
gedrückt.
• Fahrzeuge mit Multidrive: Wenn die Anzeige auf die Anzeige für durchschnittli-
che Kraftstoffersparnis umgeschaltet wird, wird statt der Motorkühlmittel-Tempe-
raturanzeige die Anzeige für ECO-Fahrbereich ( →S. 107) angezeigt.
• Verwenden Sie den angezeigten durchschnittlichen Kraftstoffverbrauch als
Referenz.
■
Fahrbereich
“ ” wird angezeigt.
Anzeige der geschätzten maximalen Reststrecke, die mit dem verbleiben-
den Kraftstoff im Tank zurückgelegt werden kann.
• Diese Strecke wird auf der Grundlage Ihres durchschnittlichen Kraftstoffver- brauchs berechnet. Die tatsächliche Strecke, die Sie noch fahren können, kann
deshalb von der angezeigten Strecke abweichen.
• Wenn nur eine geringe Menge Kraftstoff nachgetankt wird, ist es möglich, dass
die Anzeige nicht aktualisiert wird.
• Schalten Sie beim Tanken den Motorschalter aus. Wenn das Fahrzeug betankt wird, ohne dass der Motorschalter ausgeschaltet wurde, wird die Anzeige mögli-
cherweise nicht aktualisiert.
■
Anzeige der Instrumentenbeleuchtungsregelung
Zeigt die Anzeige der Instrumentenbeleuchtungsregelung an.
• Die Anzeige der Instrumentenbeleuchtungsregelung kann nur angezeigt wer- den, wenn die Schlussleuchten eingeschaltet sind.
• Die Helligkeit der Instrumente kann nur angepasst werden, wenn die Schluss- leuchten eingeschaltet sind.
• Rufen Sie zum Anpassen der Helligkeit die Anzeige der Instrumentenbeleuch- tungsregelung auf und halten Sie den Schalter zum Umschalten der Anzeige
oder den Schalter “DISP” gedrückt.

1062. Kombiinstrument
UK_AURIS_Touring_Sports_EM (OM12K55M)
Die folgenden Anzeigeelemente können angepasst werden:
◆Anpassbare Elemente
■Anzeigeleuchte für ECO-Fahrbetrieb (je nach Ausstattung)
Kann aktiviert oder deaktiviert werden
■Pop-up-Anzeige für Betriebszeit des Stopp- & Startsystems (je nach
Ausstattung)
Aktuelle Betriebszeit des Stopp- & Startsystems kann aktiviert oder deakti-
viert werden.
◆Anpassung der AnzeigeRufen Sie den Gesamtkilometerzähler auf und halten Sie dann den
Schalter zum Umschalten der Anzeige oder den Schalter “DISP” min-
destens 5 Sekunden gedrückt, um zum Bildschirm für den Anpassungs-
modus zu wechseln.
Drücken Sie zum Ändern der Einstellung den Schalter zum Umschalten
der Anzeige oder den Schalter “DISP”.
Jedes Mal, wenn der Schalter gedrückt wird, wird die Einstellung geändert.
Drücken Sie nach der Anpassung den Schalter zum Umschalten der
Anzeige oder den Schalter “DISP” länger als 2 Sekunden, um zum
Gesamtkilometerzähler zurückzukehren.
Individuelle Anpassung der Anzeige
1
2

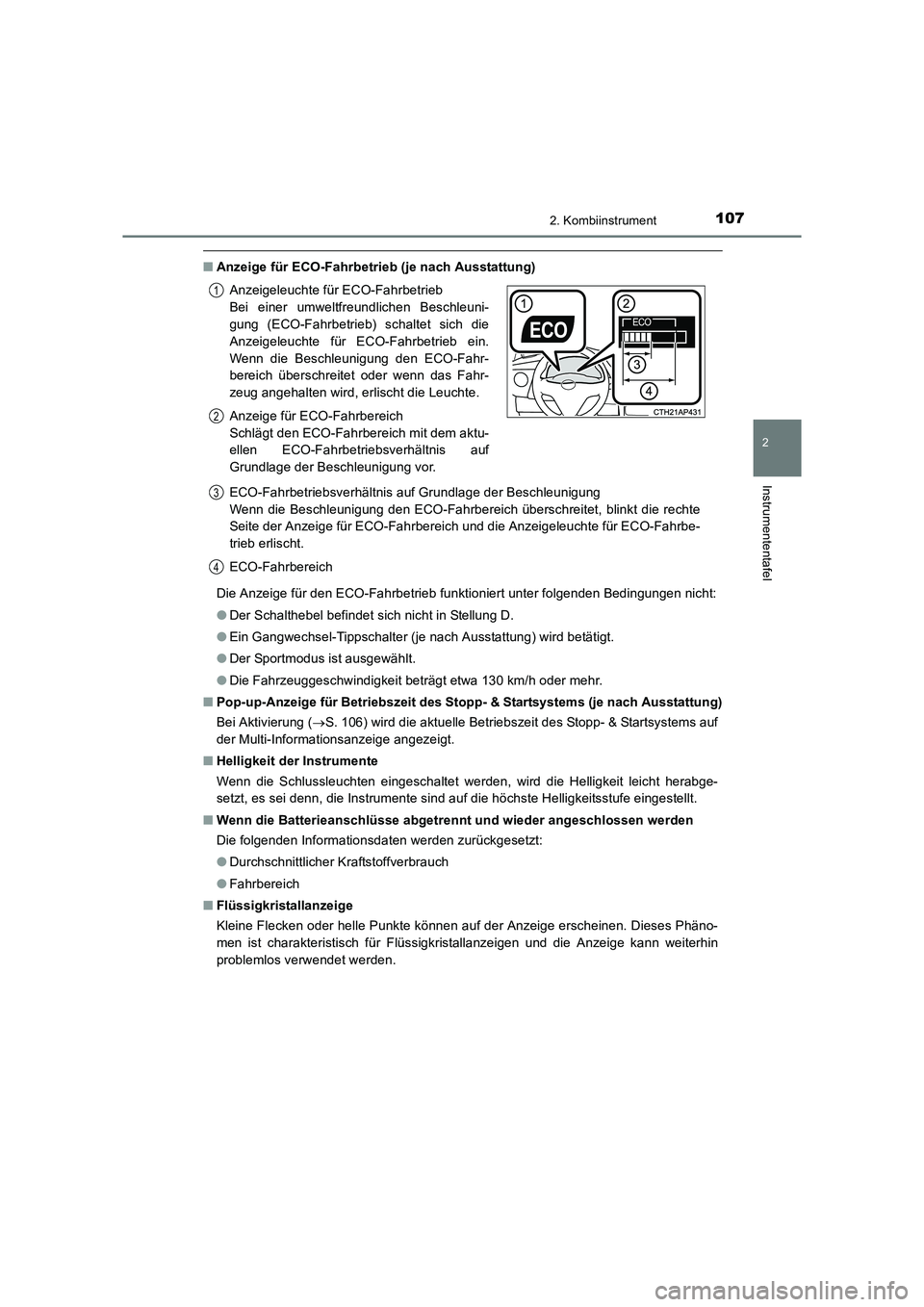

1072. Kombiinstrument
2
Instrumententafel
UK_AURIS_Touring_Sports_EM (OM12K55M)
■Anzeige für ECO-Fahrbetrieb (je nach Ausstattung)
Die Anzeige für den ECO-Fahrbetrieb funktioniert unter folgenden Bedingungen nicht:
●Der Schalthebel befindet sich nicht in Stellung D.
● Ein Gangwechsel-Tippschalter (je nach Ausstattung) wird betätigt.
● Der Sportmodus ist ausgewählt.
● Die Fahrzeuggeschwindigkeit beträgt etwa 130 km/h oder mehr.
■ Pop-up-Anzeige für Betriebszeit des Stopp- & Startsystems (je nach Ausstattung)
Bei Aktivierung ( →S. 106) wird die aktuelle Betriebszeit des Stopp- & Startsystems auf
der Multi-Informationsanzeige angezeigt.
■ Helligkeit der Instrumente
Wenn die Schlussleuchten eingeschaltet werden, wird die Helligkeit leicht herabge-
setzt, es sei denn, die Instrumente sind auf die höchste Helligkeitsstufe eingestellt.
■ Wenn die Batterieanschlüsse abgetrennt und wieder angeschlossen werden
Die folgenden Informationsdaten werden zurückgesetzt:
●Durchschnittlicher Kraftstoffverbrauch
● Fahrbereich
■ Flüssigkristallanzeige
Kleine Flecken oder helle Punkte können auf der Anzeige erscheinen. Dieses Phäno-
men ist charakteristisch für Flüssigkristallanzeigen und die Anzeige kann weiterhin
problemlos verwendet werden.Anzeigeleuchte für ECO-Fahrbetrieb
Bei einer umweltfreundlichen Beschleuni-
gung (ECO-Fahrbetrieb) schaltet sich die
Anzeigeleuchte für ECO-Fahrbetrieb ein.
Wenn die Beschleunigung den ECO-Fahr-
bereich überschreitet oder wenn das Fahr-
zeug angehalten wird, erlischt die Leuchte.
Anzeige für ECO-Fahrbereich
Schlägt den ECO-Fahrbereich mit dem aktu-
ellen ECO-Fahrbetriebsverhältnis auf
Grundlage der Beschleunigung vor.
ECO-Fahrbetriebsverhältnis auf Grundlage der Beschleunigung
Wenn die Beschleunigung den ECO-Fahrbereich überschreitet, blinkt die rechte
Seite der Anzeige für ECO-Fahrbereich und die Anzeigeleuchte für ECO-Fahrbe-
trieb erlischt.
ECO-Fahrbereich
1
2
3
4

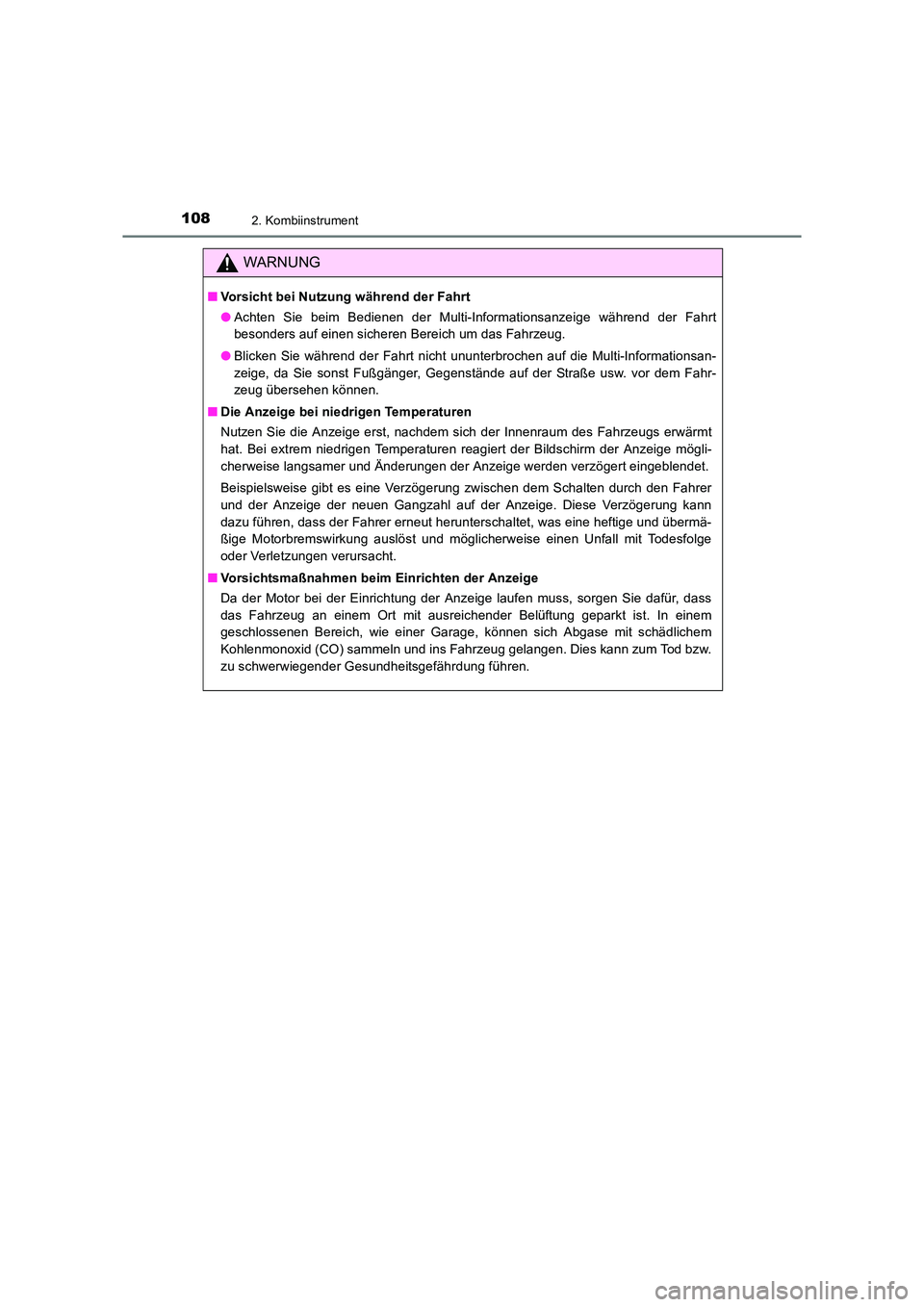

1082. Kombiinstrument
UK_AURIS_Touring_Sports_EM (OM12K55M)
WARNUNG
■Vorsicht bei Nutzung während der Fahrt
●Achten Sie beim Bedienen der Multi-Informationsanzeige während der Fahrt
besonders auf einen sicheren Bereich um das Fahrzeug.
● Blicken Sie während der Fahrt nicht ununterbrochen auf die Multi-Informationsan-
zeige, da Sie sonst Fußgänger, Gegenstände auf der Straße usw. vor dem Fahr-
zeug übersehen können.
■ Die Anzeige bei niedrigen Temperaturen
Nutzen Sie die Anzeige erst, nachdem sich der Innenraum des Fahrzeugs erwärmt
hat. Bei extrem niedrigen Temperaturen reagiert der Bildschirm der Anzeige mögli-
cherweise langsamer und Änderungen der Anzeige werden verzögert eingeblendet.
Beispielsweise gibt es eine Verzögerung zwischen dem Schalten durch den Fahrer
und der Anzeige der neuen Gangzahl auf der Anzeige. Diese Verzögerung kann
dazu führen, dass der Fahrer erneut herunterschaltet, was eine heftige und übermä-
ßige Motorbremswirkung auslöst und möglicherweise einen Unfall mit Todesfolge
oder Verletzungen verursacht.
■ Vorsichtsmaßnahmen beim Einrichten der Anzeige
Da der Motor bei der Einrichtung der Anzeige laufen muss, sorgen Sie dafür, dass
das Fahrzeug an einem Ort mit ausreichender Belüftung geparkt ist. In einem
geschlossenen Bereich, wie einer Garage, können sich Abgase mit schädlichem
Kohlenmonoxid (CO) sammeln und ins Fahrzeug gelangen. Dies kann zum Tod bzw.
zu schwerwiegender Gesundheitsgefährdung führen.

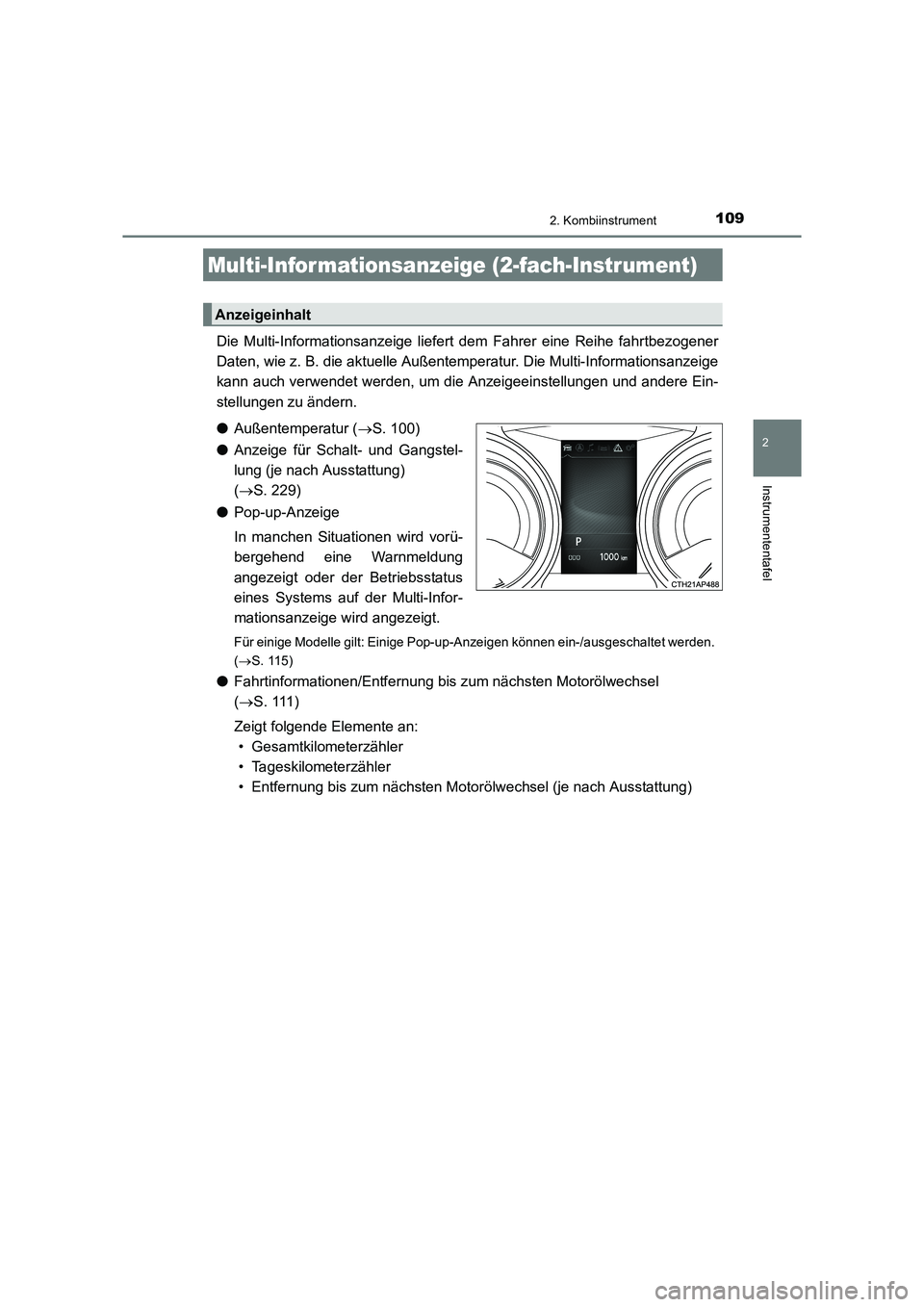

1092. Kombiinstrument
2
Instrumententafel
UK_AURIS_Touring_Sports_EM (OM12K55M)
Die Multi-Informationsanzeige liefert dem Fahrer eine Reihe fahrtbezogener
Daten, wie z. B. die aktuelle Außentemperatur. Die Multi-Informationsanzeige
kann auch verwendet werden, um die Anzeigeeinstellungen und andere Ein-
stellungen zu ändern.
●Außentemperatur ( →S. 100)
● Anzeige für Schalt- und Gangstel-
lung (je nach Ausstattung)
(→ S. 229)
● Pop-up-Anzeige
In manchen Situationen wird vorü-
bergehend eine Warnmeldung
angezeigt oder der Betriebsstatus
eines Systems auf der Multi-Infor-
mationsanzeige wird angezeigt.
Für einige Modelle gilt: Einige Pop-up-Anzeigen können ein-/ausgeschaltet werden.
(→ S. 115)
● Fahrtinformationen/Entfernung bis zum nächsten Motorölwechsel
(→ S . 111 )
Zeigt folgende Elemente an: • Gesamtkilometerzähler
• Tageskilometerzähler
• Entfernung bis zum nächsten Motorölwechsel (je nach Ausstattung)
Multi-Infor mationsanzeige (2-fach-Instrument)
Anzeigeinhalt

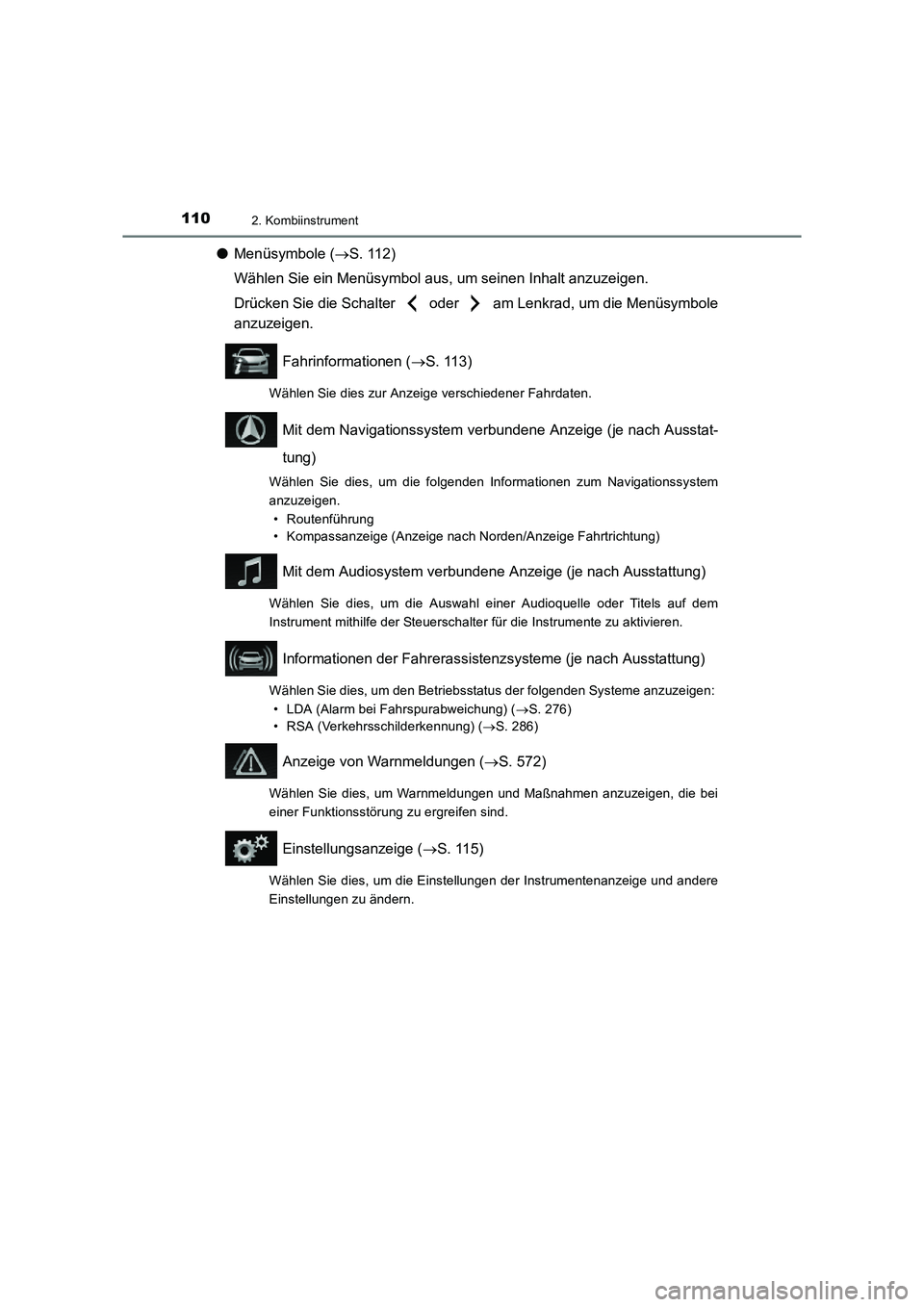

1102. Kombiinstrument
UK_AURIS_Touring_Sports_EM (OM12K55M)
●Menüsymbole ( →S. 112)
Wählen Sie ein Menüsymbol aus , um seinen Inhalt anzuzeigen.
Drücken Sie die Schalter oder am Lenkrad, um die Menüsymbole
anzuzeigen.
Fahrinformationen ( →S. 113)
Wählen Sie dies zur Anzeige verschiedener Fahrdaten.
Mit dem Navigationssystem verbundene Anzeige (je nach Ausstat-
tung)
Wählen Sie dies, um die folgenden Informationen zum Navigationssystem
anzuzeigen.
• Routenführung
• Kompassanzeige (Anzeige nach Norden/Anzeige Fahrtrichtung)
Mit dem Audiosystem verbundene Anzeige (je nach Ausstattung)
Wählen Sie dies, um die Auswahl einer Audioquelle oder Titels auf dem
Instrument mithilfe der Steuerschalter für die Instrumente zu aktivieren.
Informationen der Fahrerassistenzsysteme (je nach Ausstattung)
Wählen Sie dies, um den Betriebsstatus der folgenden Systeme anzuzeigen: • LDA (Alarm bei Fahrspurabweichung) ( →S. 276)
• RSA (Verkehrsschilderkennung) ( →S. 286)
Anzeige von Warnmeldungen ( →S. 572)
Wählen Sie dies, um Warnmeldungen und Maßnahmen anzuzeigen, die bei
einer Funktionsstörung zu ergreifen sind.
Einstellungsanzeige ( →S. 115)
Wählen Sie dies, um die Einstellungen der Instrumentenanzeige und andere
Einstellungen zu ändern.

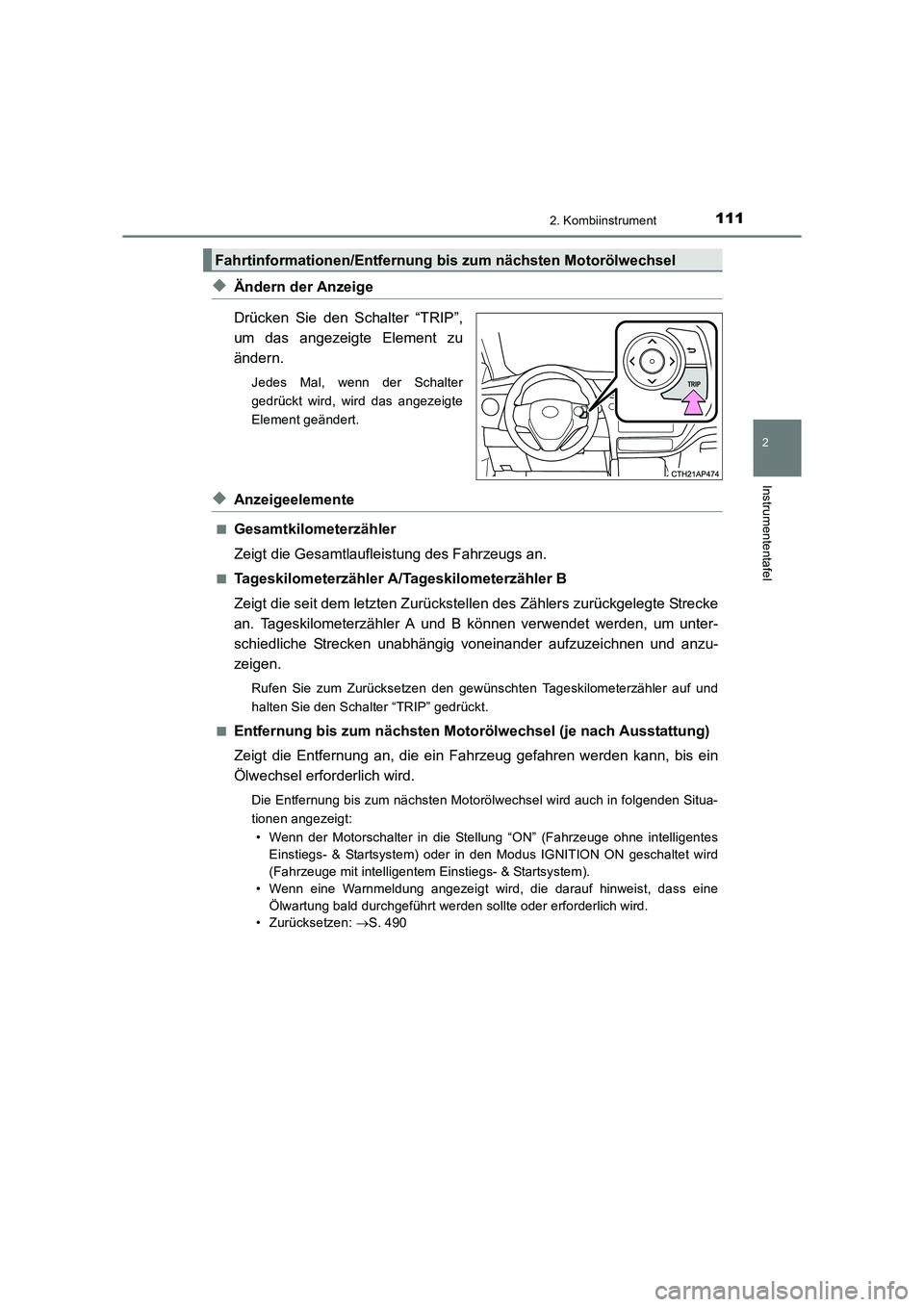

1112. Kombiinstrument
2
Instrumententafel
UK_AURIS_Touring_Sports_EM (OM12K55M)
◆Ändern der Anzeige
Drücken Sie den Schalter “TRIP”,
um das angezeigte Element zu
ändern.
Jedes Mal, wenn der Schalter
gedrückt wird, wird das angezeigte
Element geändert.
◆Anzeigeelemente
■Gesamtkilometerzähler
Zeigt die Gesamtlaufleistung des Fahrzeugs an.
■Tageskilometerzähler A/Tageskilometerzähler B
Zeigt die seit dem letzten Zurückstellen des Zählers zurückgelegte Strecke
an. Tageskilometerzähler A und B können verwendet werden, um unter-
schiedliche Strecken unabhängig voneinander aufzuzeichnen und anzu-
zeigen.
Rufen Sie zum Zurücksetzen den gewünschten Tageskilometerzähler auf und
halten Sie den Schalter “TRIP” gedrückt.
■
Entfernung bis zum nächsten Motorölwechsel (je nach Ausstattung)
Zeigt die Entfernung an, die ein Fahrzeug gefahren werden kann, bis ein
Ölwechsel erforderlich wird.
Die Entfernung bis zum nächsten Motorölwechsel wird auch in folgenden Situa-
tionen angezeigt: • Wenn der Motorschalter in die Stellung “ON” (Fahrzeuge ohne intelligentes Einstiegs- & Startsystem) oder in den Modus IGNITION ON geschaltet wird
(Fahrzeuge mit intelligentem Einstiegs- & Startsystem).
• Wenn eine Warnmeldung angezeigt wird, die darauf hinweist, dass eine Ölwartung bald durchgeführt werden sollte oder erforderlich wird.
• Zurücksetzen: →S. 490
Fahrtinformationen/Entfernung bis zum nächsten Motorölwechsel

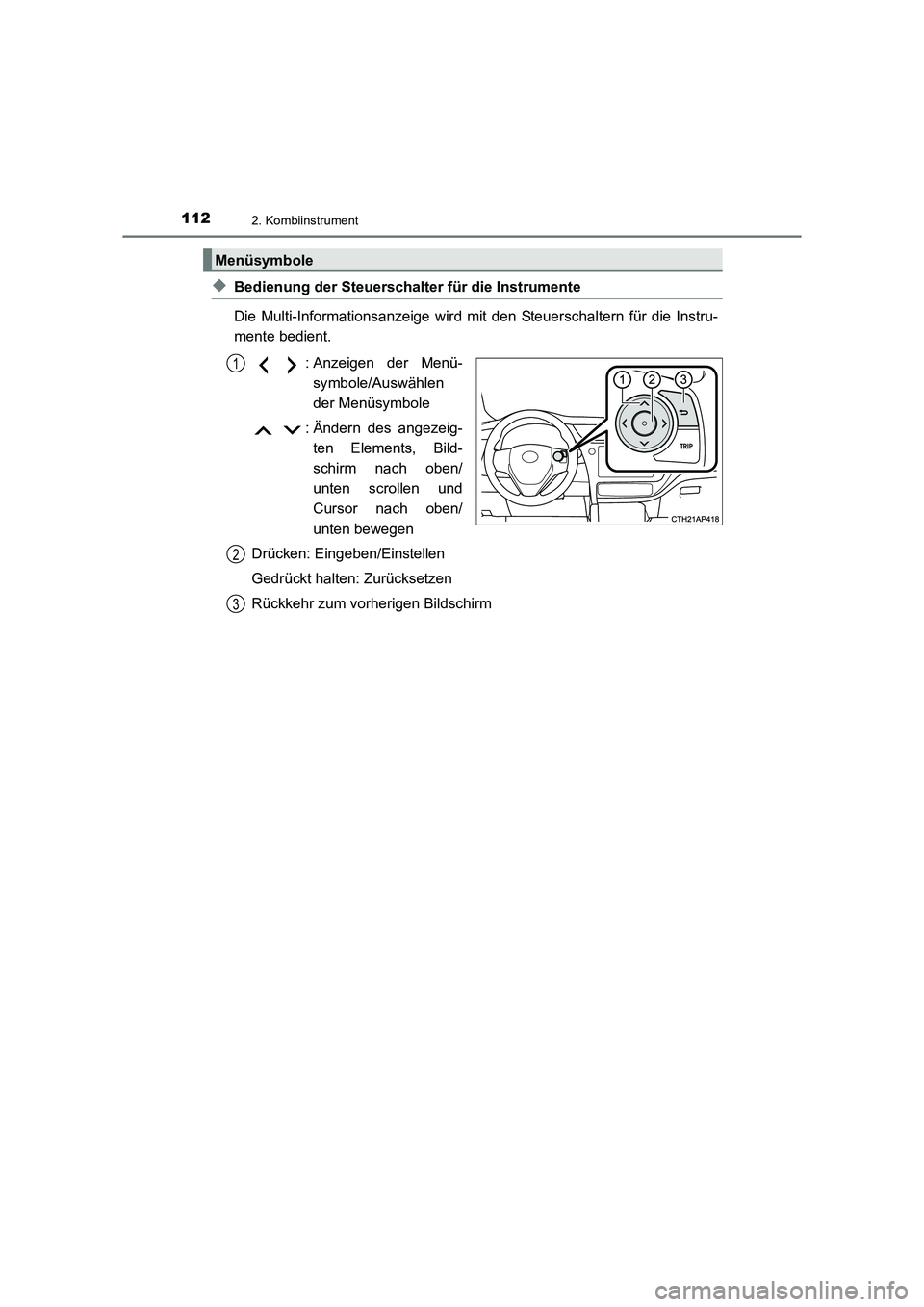

1122. Kombiinstrument
UK_AURIS_Touring_Sports_EM (OM12K55M)
◆Bedienung der Steuerschalter für die Instrumente
Die Multi-Informationsanzeige wird mit den Steuerschaltern für die Instru-
mente bedient.: Anzeigen der Menü-symbole/Auswählen
der Menüsymbole
: Ändern des angezeig- ten Elements, Bild-
schirm nach oben/
unten scrollen und
Cursor nach oben/
unten bewegen
Drücken: Eingeben/Einstellen
Gedrückt halten: Zurücksetzen
Rückkehr zum vorherigen Bildschirm
Menüsymbole
1
2
3
