2016 TOYOTA AURIS TOURING SPORTS Betriebsanleitungen (in German)

1132. Kombiinstrument
2
Instrumententafel
UK_AURIS_Touring_Sports_EM (OM12K55M)

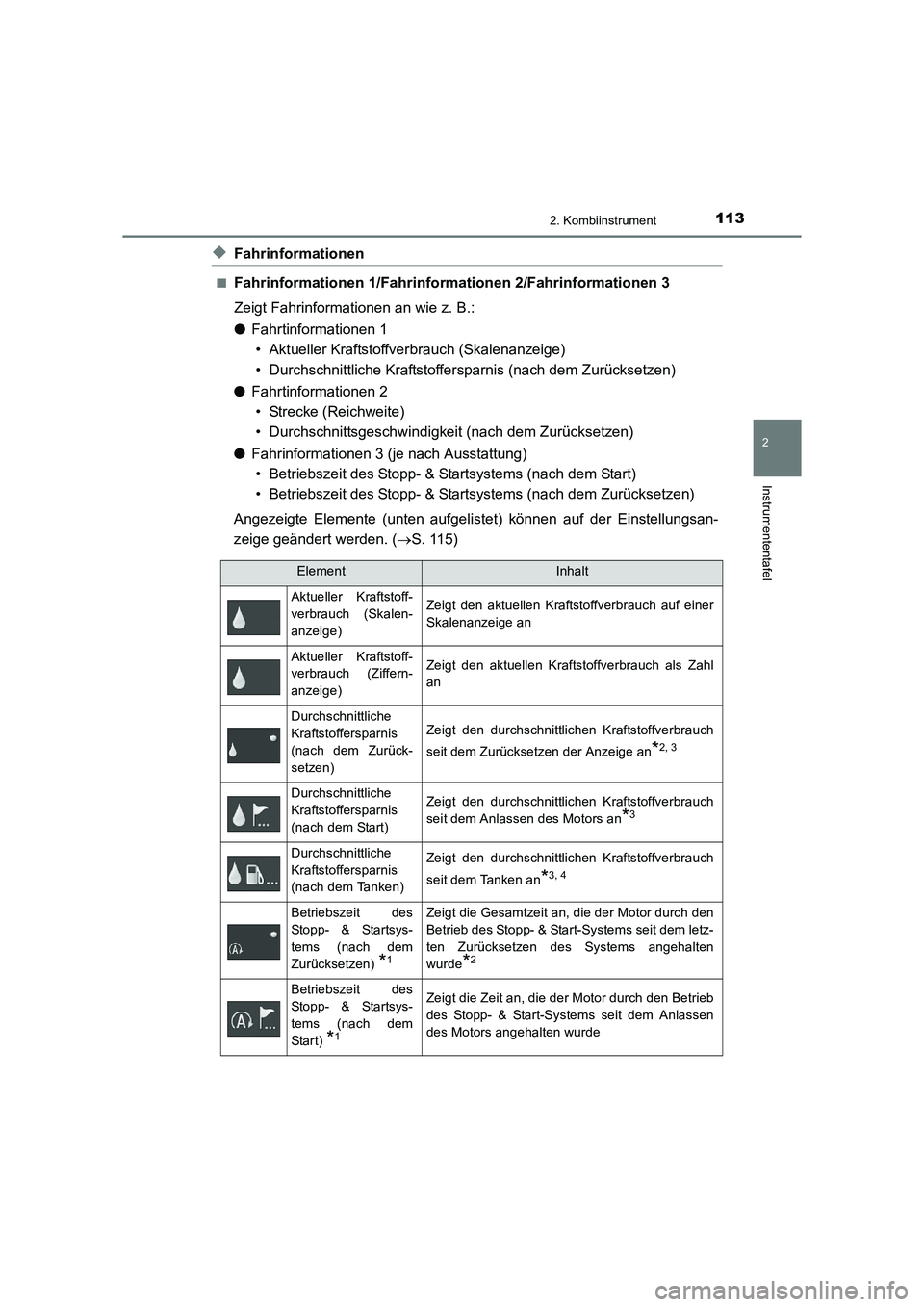

◆Fahrinformationen
■Fahrinformationen 1/Fahrinformationen 2/Fahrinformationen 3
Zeigt Fahrinformationen an wie z. B.:
●Fahrtinformationen 1
• Aktueller Kraftstoffverbrauch (Skalenanzeige)
• Durchschnittliche Kraftstoffersparnis (nach dem Zurücksetzen)
● Fahrtinformationen 2
• Strecke (Reichweite)
• Durchschnittsgeschwindigkeit (nach dem Zurücksetzen)
● Fahrinformationen 3 (je nach Ausstattung)
• Betriebszeit des Stopp- & Startsystems (nach dem Start)
• Betriebszeit des Stopp- & Startsystems (nach dem Zurücksetzen)
Angezeigte Elemente (unten aufgelistet) können auf der Einstellungsan-
zeige geändert werden. ( →S. 115)
ElementInhalt
Aktueller Kraftstoff-
verbrauch (Skalen-
anzeige) Zeigt den aktuellen Kraftstoffverbrauch auf einer
Skalenanzeige an
Aktueller Kraftstoff-
verbrauch (Ziffern-
anzeige)Zeigt den aktuellen Kraftstoffverbrauch als Zahl
an
Durchschnittliche
Kraftstoffersparnis
(nach dem Zurück-
setzen)Zeigt den durchschnittlichen Kraftstoffverbrauch
seit dem Zurücksetzen der Anzeige an
*2, 3
Durchschnittliche
Kraftstoffersparnis
(nach dem Start)Zeigt den durchschnittlichen Kraftstoffverbrauch
seit dem Anlassen des Motors an
*3
Durchschnittliche
Kraftstoffersparnis
(nach dem Tanken)Zeigt den durchschnittlichen Kraftstoffverbrauch
seit dem Tanken an
*3, 4
Betriebszeit des
Stopp- & Startsys-
tems (nach dem
Zurücksetzen)
*1
Zeigt die Gesamtzeit an, die der Motor durch den
Betrieb des Stopp- & Start-Systems seit dem letz-
ten Zurücksetzen des Systems angehalten
wurde
*2
Betriebszeit des
Stopp- & Startsys-
tems (nach dem
Sta r t )
*1
Zeigt die Zeit an, die der Motor durch den Betrieb
des Stopp- & Start-Systems seit dem Anlassen
des Motors angehalten wurde

1142. Kombiinstrument
UK_AURIS_Touring_Sports_EM (OM12K55M)

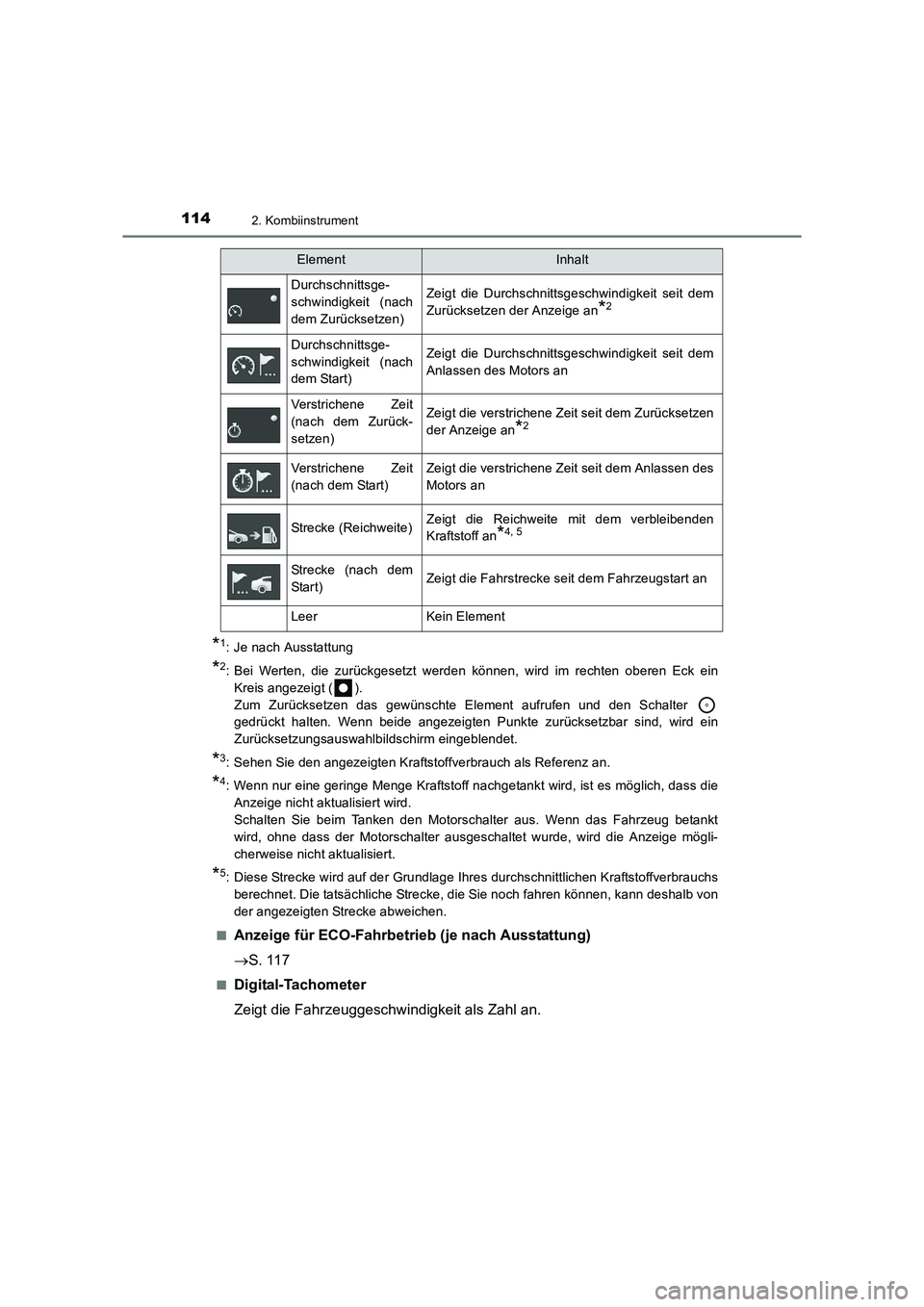

*1: Je nach Ausstattung
*2: Bei Werten, die zurückgesetzt werden können, wird im rechten oberen Eck einKreis angezeigt ( ).
Zum Zurücksetzen das gewünschte Element aufrufen und den Schalter
gedrückt halten. Wenn beide angezeigten Punkte zurücksetzbar sind, wird ein
Zurücksetzungsauswahlbildschirm eingeblendet.
*3: Sehen Sie den angezeigten Kraftstoffverbrauch als Referenz an.
*4: Wenn nur eine geringe Menge Kraftstoff nachgetankt wird, ist es möglich, dass dieAnzeige nicht aktualisiert wird.
Schalten Sie beim Tanken den Motorschalter aus. Wenn das Fahrzeug betankt
wird, ohne dass der Motorschalter ausgeschaltet wurde, wird die Anzeige mögli-
cherweise nicht aktualisiert.
*5: Diese Strecke wird auf der Grundlage Ihres durchschnittlichen Kraftstoffverbrauchsberechnet. Die tatsächliche Strecke, die Sie noch fahren können, kann deshalb von
der angezeigten Strecke abweichen.
■
Anzeige für ECO-Fahrbetrieb (je nach Ausstattung)
→ S. 117
■Digital-Tachometer
Zeigt die Fahrzeuggeschwindigkeit als Zahl an.
Durchschnittsge-
schwindigkeit (nach
dem Zurücksetzen)Zeigt die Durchschnittsgeschwindigkeit seit dem
Zurücksetzen der Anzeige an
*2
Durchschnittsge-
schwindigkeit (nach
dem Start)Zeigt die Durchschnittsgeschwindigkeit seit dem
Anlassen des Motors an
Verstrichene Zeit
(nach dem Zurück-
setzen)Zeigt die verstrichene Zeit seit dem Zurücksetzen
der Anzeige an
*2
Verstrichene Zeit
(nach dem Start)Zeigt die verstrichene Zeit seit dem Anlassen des
Motors an
Strecke (Reichweite)Zeigt die Reichweite mit dem verbleibenden
Kraftstoff an
*4, 5
Strecke (nach dem
Sta r t )Zeigt die Fahrstrecke seit dem Fahrzeugstart an
LeerKein Element
ElementInhalt

1152. Kombiinstrument
2
Instrumententafel
UK_AURIS_Touring_Sports_EM (OM12K55M)
◆Einstellungsanzeige
■ Empfindlichkeit für die Warnung für LDA (Alarm bei Fahrspur-
abweichung) (je nach Ausstattung)
Die Empfindlichkeit für die Warnung fü r LDA kann auf 2 unterschiedliche
Stufen eingestellt werden.
■ Toyota-Einparkhilfe (je nach Ausstattung)
Wählen Sie dies zum Aktivieren/Deaktivieren der Toyota-Einparkhilfe.
■ RSA (Verkehrsschilderkennung) (je nach Ausstattung)
Wählen Sie dies zum Aktivieren/Deaktivieren des RSA-Systems.
■ Instrumentenbeleuchtungsregelung
Wählen Sie dies zum Anpassen der Helligkeit der Instrumente im Nacht-
modus
*.
*: Nachtmodus: →S. 118
■
Andere Einstellungen
Wählen Sie dies zum Ändern der folgenden Einstellungen:
● Einstellung von RSA (Verkehrsschilderkennung) (je nach Aus-
stattung) • Benachrichtigungsmethode (Geschwindigkeitsüberschreitung/
andere Warnungen)
Wählen Sie dies zum Ändern der Benachrichtigungsmethode folgen-
der Warnungen auf keine Benachrichtigung/nur Anzeige/Anzeige
und Summer.
Geschwindigkeitsüberschreitungswarnung:
Warnt den Fahrer, wenn das Fahrzeug die Geschwindigkeit über-
schreitet, die auf dem Geschwindigkeitsbegrenzungsschild auf der
Multi-Informationsanzeige angezeigt wird.
Andere Warnungen:
Warnt den Fahrer, wenn das System feststellt, dass ein Fahrzeug
überholt wird, während ein Überholver botsschild auf der Multi-Infor-
mationsanzeige angezeigt wird.
• Grenzwert der Geschwindigk eitsüberschreitungsbenachrichtigung
Wählen Sie dies zum Einstellen des Geschwindigkeitsgrenzwerts, ab
dem die Geschwindigkeitsüberschr eitungswarnung aktiviert wird,
wenn ein Geschwindigkeitsbegrenzungsschild auf der Multi-Informa-
tionsanzeige angezeigt wird.

1162. Kombiinstrument
UK_AURIS_Touring_Sports_EM (OM12K55M)

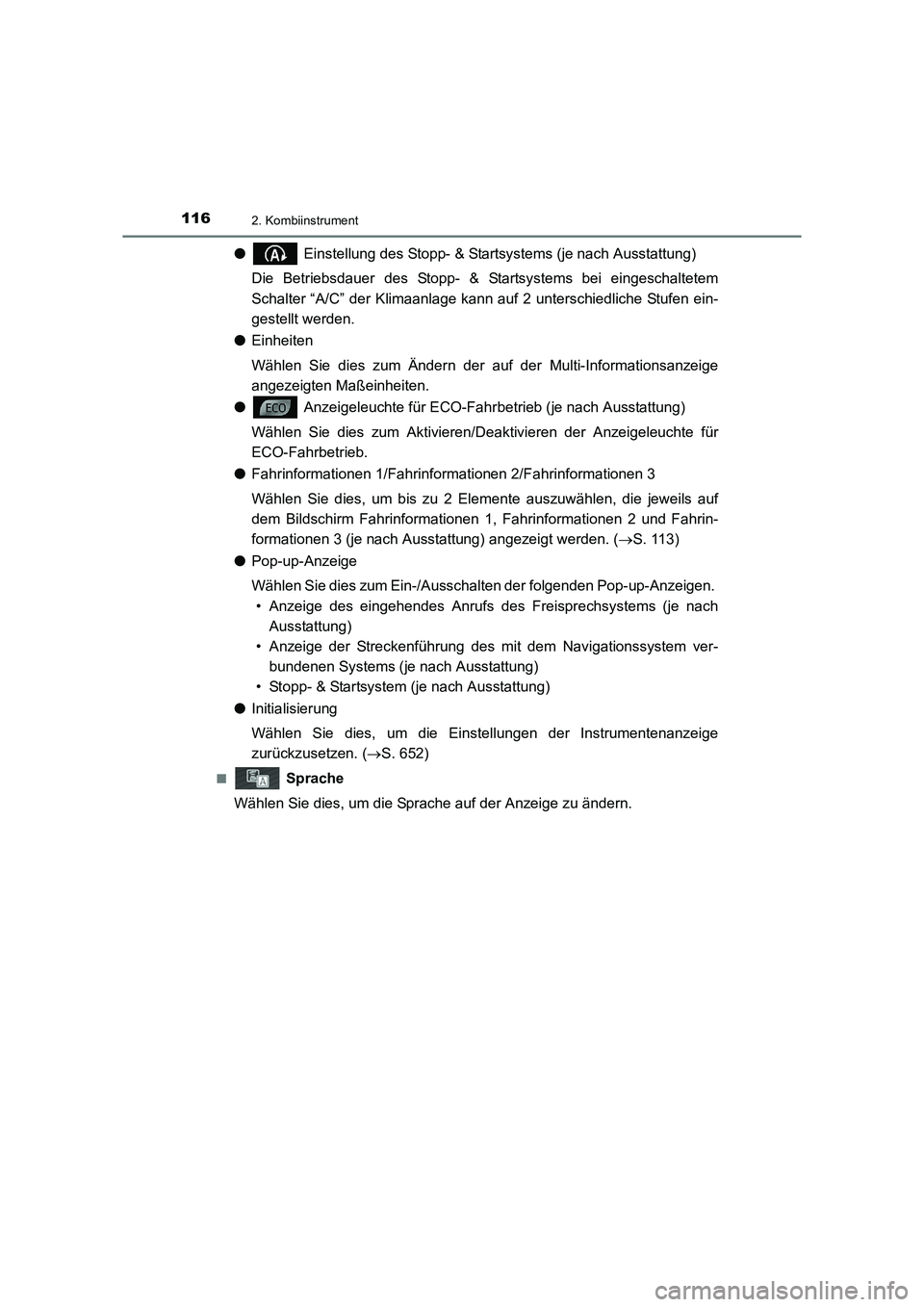

● Einstellung des Stopp- & Startsystems (je nach Ausstattung)
Die Betriebsdauer des Stopp- & Startsystems bei eingeschaltetem
Schalter “A/C” der Klimaanlage kann auf 2 unterschiedliche Stufen ein-
gestellt werden.
● Einheiten
Wählen Sie dies zum Ändern der auf der Multi-Informationsanzeige
angezeigten Maßeinheiten.
● Anzeigeleuchte für ECO-Fahrbetrieb (je nach Ausstattung)
Wählen Sie dies zum Aktivieren/Deaktivieren der Anzeigeleuchte für
ECO-Fahrbetrieb.
● Fahrinformationen 1/Fahrinformationen 2/Fahrinformationen 3
Wählen Sie dies, um bis zu 2 El emente auszuwählen, die jeweils auf
dem Bildschirm Fahrinformationen 1, Fahrinformationen 2 und Fahrin-
formationen 3 (je nach Ausstattung) angezeigt werden. ( →S. 113)
● Pop-up-Anzeige
Wählen Sie dies zum Ein-/Ausschal ten der folgenden Pop-up-Anzeigen.
• Anzeige des eingehendes Anrufs des Freisprechsystems (je nach Ausstattung)
• Anzeige der Streckenführung des mit dem Navigationssystem ver-
bundenen Systems (je nach Ausstattung)
• Stopp- & Startsystem (je nach Ausstattung)
● Initialisierung
Wählen Sie dies, um die Einstellungen der Instrumentenanzeige
zurückzusetzen. ( →S. 652)
■ Sprache
Wählen Sie dies, um die Sprache auf der Anzeige zu ändern.

1172. Kombiinstrument
2
Instrumententafel
UK_AURIS_Touring_Sports_EM (OM12K55M)
■Anzeige für ECO-Fahrbetrieb (je nach Ausstattung)
Die Anzeige für den ECO-Fahrbetrieb funktioniert unter folgenden Bedingungen nicht:
●Der Schalthebel befindet sich nicht in Stellung D.
● Ein Gangwechsel-Tippschalter (je nach Ausstattung) wird betätigt.
● Der Sportmodus ist ausgewählt.
● Die Fahrzeuggeschwindigkeit beträgt etwa 130 km/h oder mehr.
■ Pop-up-Anzeige für Stopp- & Startsysteminformationen (je nach Ausstattung)
In manchen Situationen werden folgende Stopp- & Startsysteminformationen vorüber-
gehend auf der Multi-Informationsanzeige angezeigt:
●Aktuelle Betriebszeit des Stopp- & Startsystems
● Meldungen über den Stopp- & Start-Betriebsstatus ( →S. 301)
Anzeigeleuchte für ECO-Fahrbetrieb
Bei einer umweltfreundlichen Beschleuni-
gung (ECO-Fahrbetrieb) schaltet sich die
Anzeigeleuchte für ECO-Fahrbetrieb ein.
Wenn die Beschleunigung den ECO-Fahr-
bereich überschreitet oder wenn das Fahr-
zeug angehalten wird, erlischt die Leuchte.
Anzeige für ECO-Fahrbereich
Schlägt den ECO-Fahrbereich mit dem aktuellen ECO-Fahrbetriebsverhältnis auf
Grundlage der Beschleunigung vor.
ECO-Fahrbetriebsverhältnis auf Grundlage der Beschleunigung
Die Anzahl der grünen Segmente, die auf der Anzeige für ECO-Fahrbereich
angezeigt werden, sinkt/steigt entsprechend der Beschleunigung.
Wenn die Beschleunigung den ECO-Fahrbereich überschreitet, verschwinden
alle grünen Segmente und die Anzeigeleuchte für ECO-Fahrbetrieb erlischt.
ECO-Fahrbereich
1
2
3
4

1182. Kombiinstrument
UK_AURIS_Touring_Sports_EM (OM12K55M)■

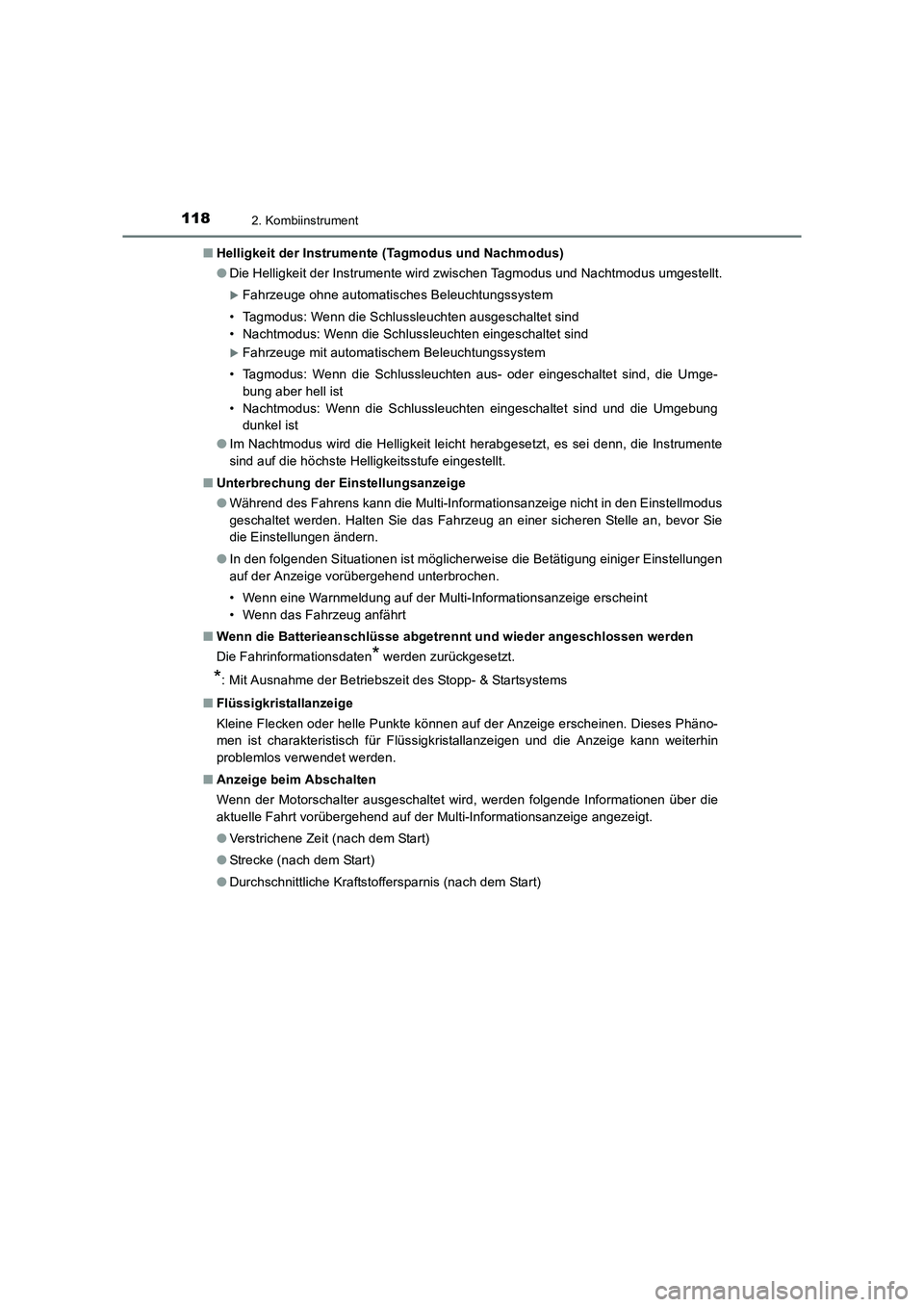

Helligkeit der Instrumente (Tagmodus und Nachmodus)
●Die Helligkeit der Instrumente wird zwischen Tagmodus und Nachtmodus umgestellt.
XFahrzeuge ohne automatisches Beleuchtungssystem
• Tagmodus: Wenn die Schlussleuchten ausgeschaltet sind
• Nachtmodus: Wenn die Schlussleuchten eingeschaltet sind
XFahrzeuge mit automatischem Beleuchtungssystem
• Tagmodus: Wenn die Schlussleuchten aus- oder eingeschaltet sind, die Umge- bung aber hell ist
• Nachtmodus: Wenn die Schlussleuchten eingeschaltet sind und die Umgebung dunkel ist
● Im Nachtmodus wird die Helligkeit leicht herabgesetzt, es sei denn, die Instrumente
sind auf die höchste Helligkeitsstufe eingestellt.
■ Unterbrechung der Einstellungsanzeige
●Während des Fahrens kann die Multi-Informationsanzeige nicht in den Einstellmodus
geschaltet werden. Halten Sie das Fahrzeug an einer sicheren Stelle an, bevor Sie
die Einstellungen ändern.
● In den folgenden Situationen ist möglicherweise die Betätigung einiger Einstellungen
auf der Anzeige vorübergehend unterbrochen.
• Wenn eine Warnmeldung auf der Multi-Informationsanzeige erscheint
• Wenn das Fahrzeug anfährt
■ Wenn die Batterieanschlüsse abgetrennt und wieder angeschlossen werden
Die Fahrinformationsdaten
* werden zurückgesetzt.
*: Mit Ausnahme der Betriebszeit des Stopp- & Startsystems
■ Flüssigkristallanzeige
Kleine Flecken oder helle Punkte können auf der Anzeige erscheinen. Dieses Phäno-
men ist charakteristisch für Flüssigkristallanzeigen und die Anzeige kann weiterhin
problemlos verwendet werden.
■ Anzeige beim Abschalten
Wenn der Motorschalter ausgeschaltet wird, werden folgende Informationen über die
aktuelle Fahrt vorübergehend auf der Multi-Informationsanzeige angezeigt.
●Verstrichene Zeit (nach dem Start)
● Strecke (nach dem Start)
● Durchschnittliche Kraftstoffersparnis (nach dem Start)

1192. Kombiinstrument
2
Instrumententafel
UK_AURIS_Touring_Sports_EM (OM12K55M)

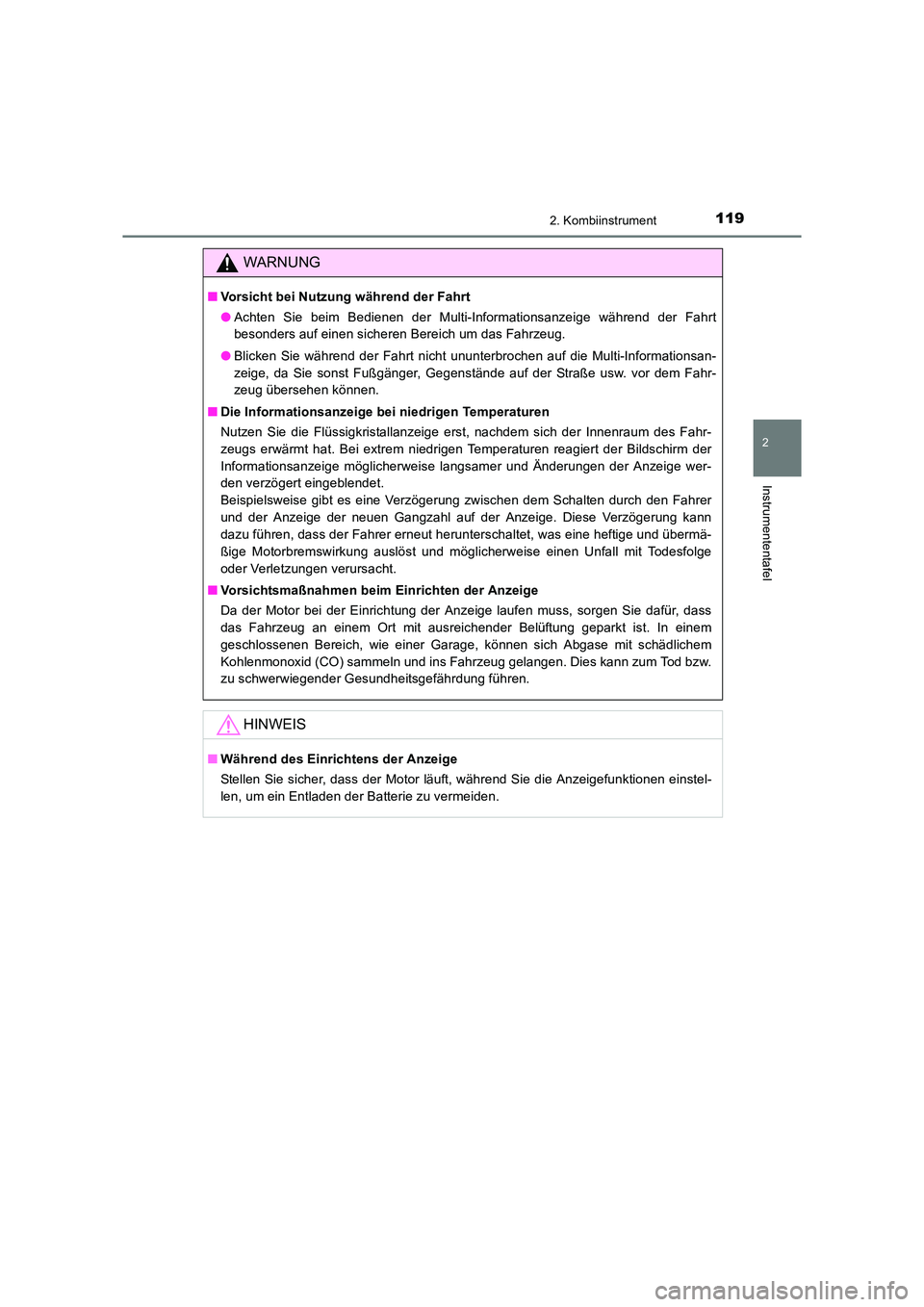

WARNUNG
■Vorsicht bei Nutzung während der Fahrt
●Achten Sie beim Bedienen der Multi-Informationsanzeige während der Fahrt
besonders auf einen sicheren Bereich um das Fahrzeug.
● Blicken Sie während der Fahrt nicht ununterbrochen auf die Multi-Informationsan-
zeige, da Sie sonst Fußgänger, Gegenstände auf der Straße usw. vor dem Fahr-
zeug übersehen können.
■ Die Informationsanzeige bei niedrigen Temperaturen
Nutzen Sie die Flüssigkristallanzeige erst, nachdem sich der Innenraum des Fahr-
zeugs erwärmt hat. Bei extrem niedrigen Temperaturen reagiert der Bildschirm der
Informationsanzeige möglicherweise langsamer und Änderungen der Anzeige wer-
den verzögert eingeblendet.
Beispielsweise gibt es eine Verzögerung zwischen dem Schalten durch den Fahrer
und der Anzeige der neuen Gangzahl auf der Anzeige. Diese Verzögerung kann
dazu führen, dass der Fahrer erneut herunterschaltet, was eine heftige und übermä-
ßige Motorbremswirkung auslöst und möglicherweise einen Unfall mit Todesfolge
oder Verletzungen verursacht.
■ Vorsichtsmaßnahmen beim Einrichten der Anzeige
Da der Motor bei der Einrichtung der Anzeige laufen muss, sorgen Sie dafür, dass
das Fahrzeug an einem Ort mit ausreichender Belüftung geparkt ist. In einem
geschlossenen Bereich, wie einer Garage, können sich Abgase mit schädlichem
Kohlenmonoxid (CO) sammeln und ins Fahrzeug gelangen. Dies kann zum Tod bzw.
zu schwerwiegender Gesundheitsgefährdung führen.
HINWEIS
■Während des Einrichtens der Anzeige
Stellen Sie sicher, dass der Motor läuft, während Sie die Anzeigefunktionen einstel-
len, um ein Entladen der Batterie zu vermeiden.

1202. Kombiinstrument
UK_AURIS_Touring_Sports_EM (OM12K55M)

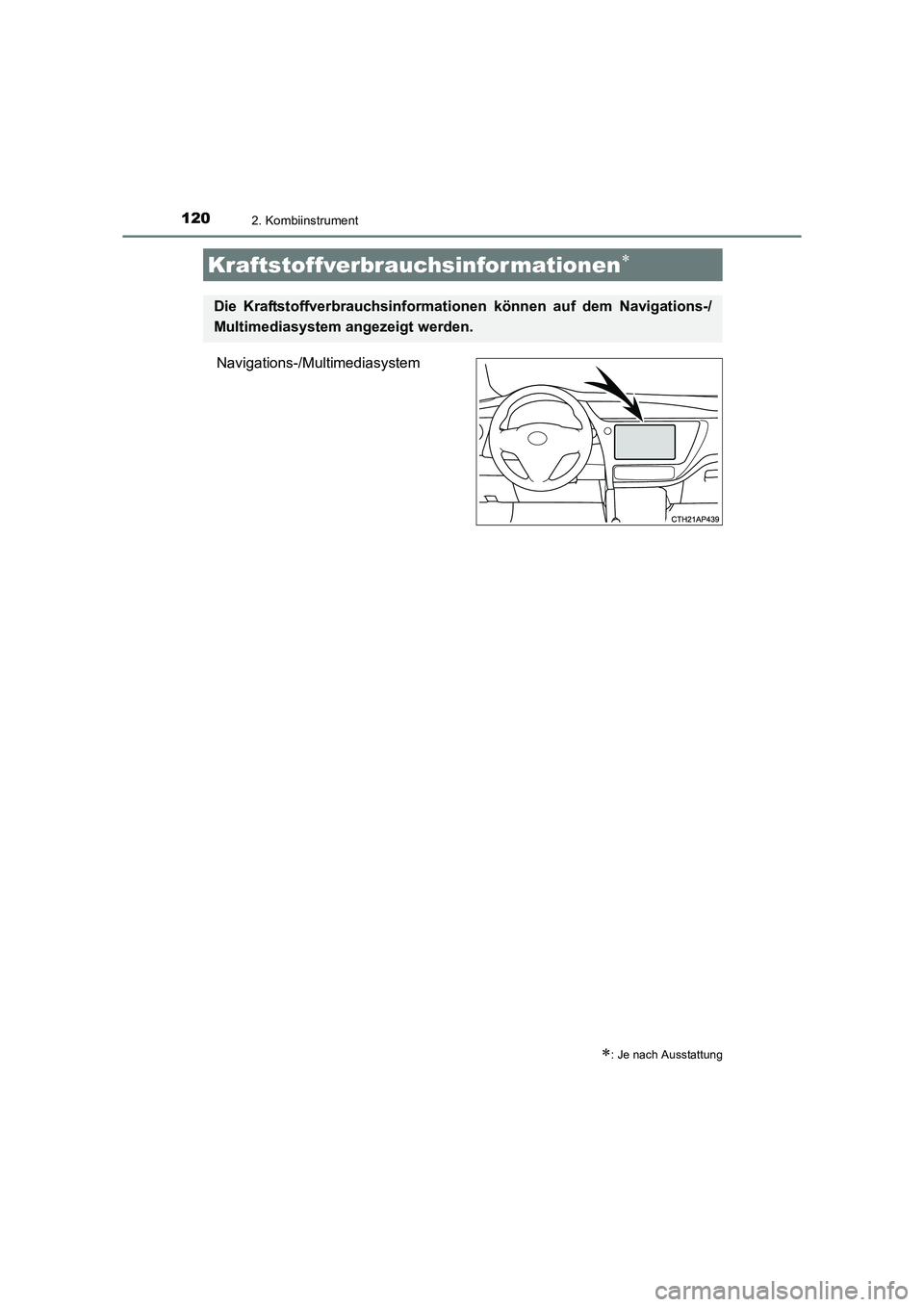

Navigations-/Multimediasystem
Kraftstoffverbrauchsinfor mationen∗
∗: Je nach Ausstattung
Die Kraftstoffverbrauchsinformationen können auf dem Navigations-/
Multimediasystem angezeigt werden.
