5217-3. Wartung in Eigenregie
7
Wartung und Pflege des Fahrzeugs
UK_AURIS_Touring_Sports_EM (OM12K55M)

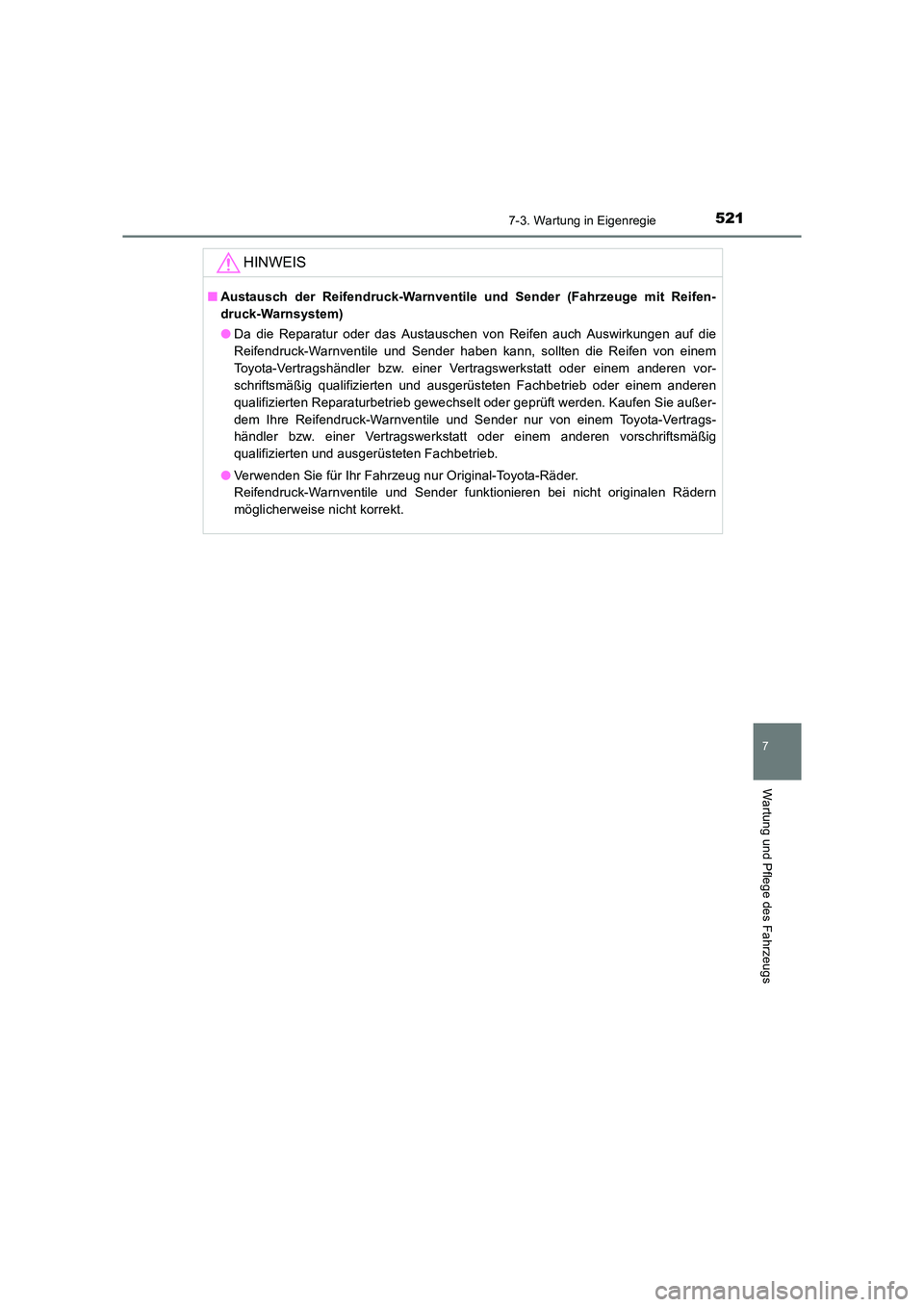

HINWEIS
■Austausch der Reifendruck-Warnventile und Sender (Fahrzeuge mit Reifen-
druck-Warnsystem)
●Da die Reparatur oder das Austauschen von Reifen auch Auswirkungen auf die
Reifendruck-Warnventile und Sender haben kann, sollten die Reifen von einem
Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einem anderen vor-
schriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb oder einem anderen
qualifizierten Reparaturbetrieb gewechselt oder geprüft werden. Kaufen Sie außer-
dem Ihre Reifendruck-Warnventile und Sender nur von einem Toyota-Vertrags-
händler bzw. einer Vertragswerkstatt oder einem anderen vorschriftsmäßig
qualifizierten und ausgerüsteten Fachbetrieb.
● Verwenden Sie für Ihr Fahrzeug nur Original-Toyota-Räder.
Reifendruck-Warnventile und Sender funktionieren bei nicht originalen Rädern
möglicherweise nicht korrekt.

5227-3. Wartung in Eigenregie
UK_AURIS_Touring_Sports_EM (OM12K55M)

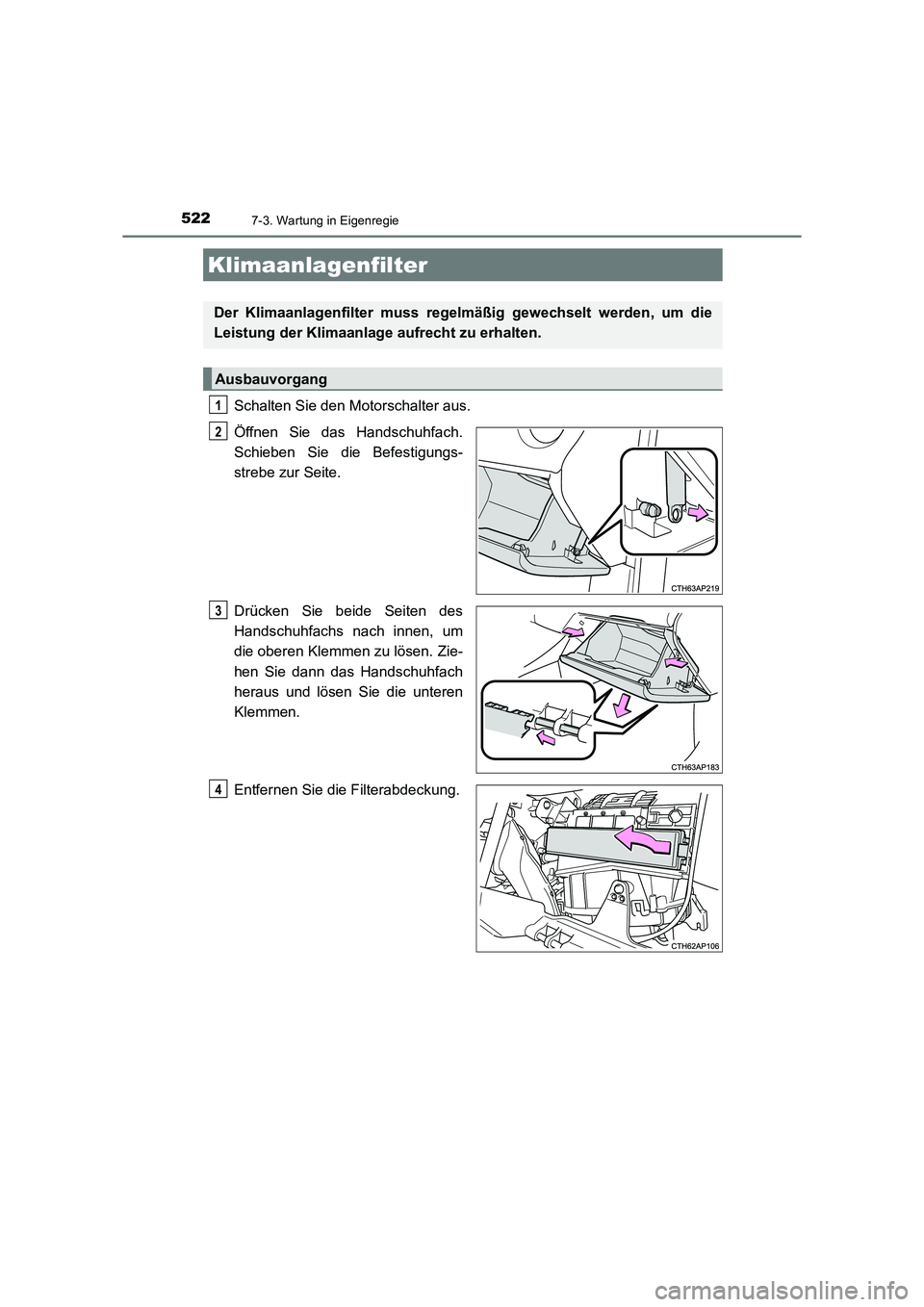

Schalten Sie den Motorschalter aus.
Öffnen Sie das Handschuhfach.
Schieben Sie die Befestigungs-
strebe zur Seite.
Drücken Sie beide Seiten des
Handschuhfachs nach innen, um
die oberen Klemmen zu lösen. Zie-
hen Sie dann das Handschuhfach
heraus und lösen Sie die unteren
Klemmen.
Entfernen Sie die Filterabdeckung.
Klimaanlagenfilter
Der Klimaanlagenfilter muss regelmäßig gewechselt werden, um die
Leistung der Klimaanlage aufrecht zu erhalten.
Ausbauvorgang
1
2
3
4

5237-3. Wartung in Eigenregie
7
Wartung und Pflege des Fahrzeugs
UK_AURIS_Touring_Sports_EM (OM12K55M)■

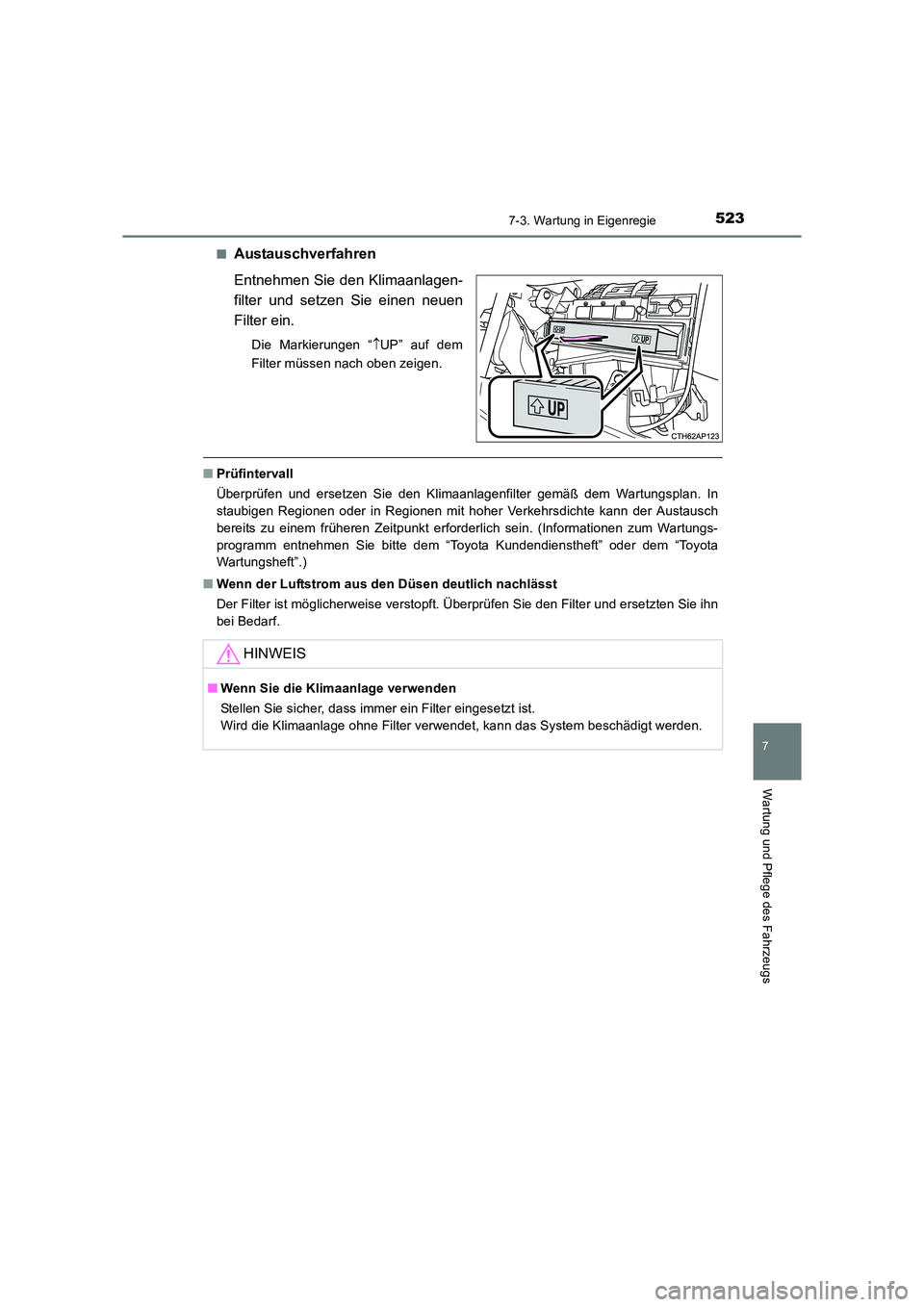

Austauschverfahren
Entnehmen Sie den Klimaanlagen-
filter und setzen Sie einen neuen
Filter ein.
Die Markierungen “
↑UP” auf dem
Filter müssen nach oben zeigen.
■ Prüfintervall
Überprüfen und ersetzen Sie den Klimaanlagenfilter gemäß dem Wartungsplan. In
staubigen Regionen oder in Regionen mit hoher Verkehrsdichte kann der Austausch
bereits zu einem früheren Zeitpunkt erforderlich sein. (Informationen zum Wartungs-
programm entnehmen Sie bitte dem “Toyota Kundendienstheft” oder dem “Toyota
Wartungsheft”.)
■ Wenn der Luftstrom aus den Düsen deutlich nachlässt
Der Filter ist möglicherweise verstopft. Überprüfen Sie den Filter und ersetzten Sie ihn
bei Bedarf.
HINWEIS
■Wenn Sie die Klimaanlage verwenden
Stellen Sie sicher, dass immer ein Filter eingesetzt ist.
Wird die Klimaanlage ohne Filter verwendet, kann das System beschädigt werden.

5247-3. Wartung in Eigenregie
UK_AURIS_Touring_Sports_EM (OM12K55M)
●Schlitzschraubendreher
● Kleiner Schlitzschraubendreher
● Lithium-Batterie CR2016 (Fahrzeuge ohne intelligentes Einstiegs- & Start-
system) oder CR2032 (Fahrzeuge mit inte lligentem Einstiegs- & Startsys-
tem)
XFahrzeuge ohne intelligentes Einstiegs- & Startsystem
Entfernen Sie die Abdeckung.
Die Spitze des Schraubendrehers mit
einem Lappen bedecken, um eine
Beschädigung des Schlüssels zu ver-
meiden.
Entfernen Sie die leere Batterie.
Setzen Sie eine neue Batterie mit dem
“+”-Pol nach oben ein.
Batterie für Fernbedienung/elektronischen
Schlüssel
Ersetzen Sie eine Batterie mit einer neuen, wenn sie entladen ist oder
“Niedrige Spannung der Schlüsselbatter ie.” auf der Multi-Informations-
anzeige angezeigt wird (nur Fahrzeuge mit einem 2-fach-Instrument).
Folgende Gegenstände werden benötigt:
Austausch der Batterie
1
2

5257-3. Wartung in Eigenregie
7
Wartung und Pflege des Fahrzeugs
UK_AURIS_Touring_Sports_EM (OM12K55M)

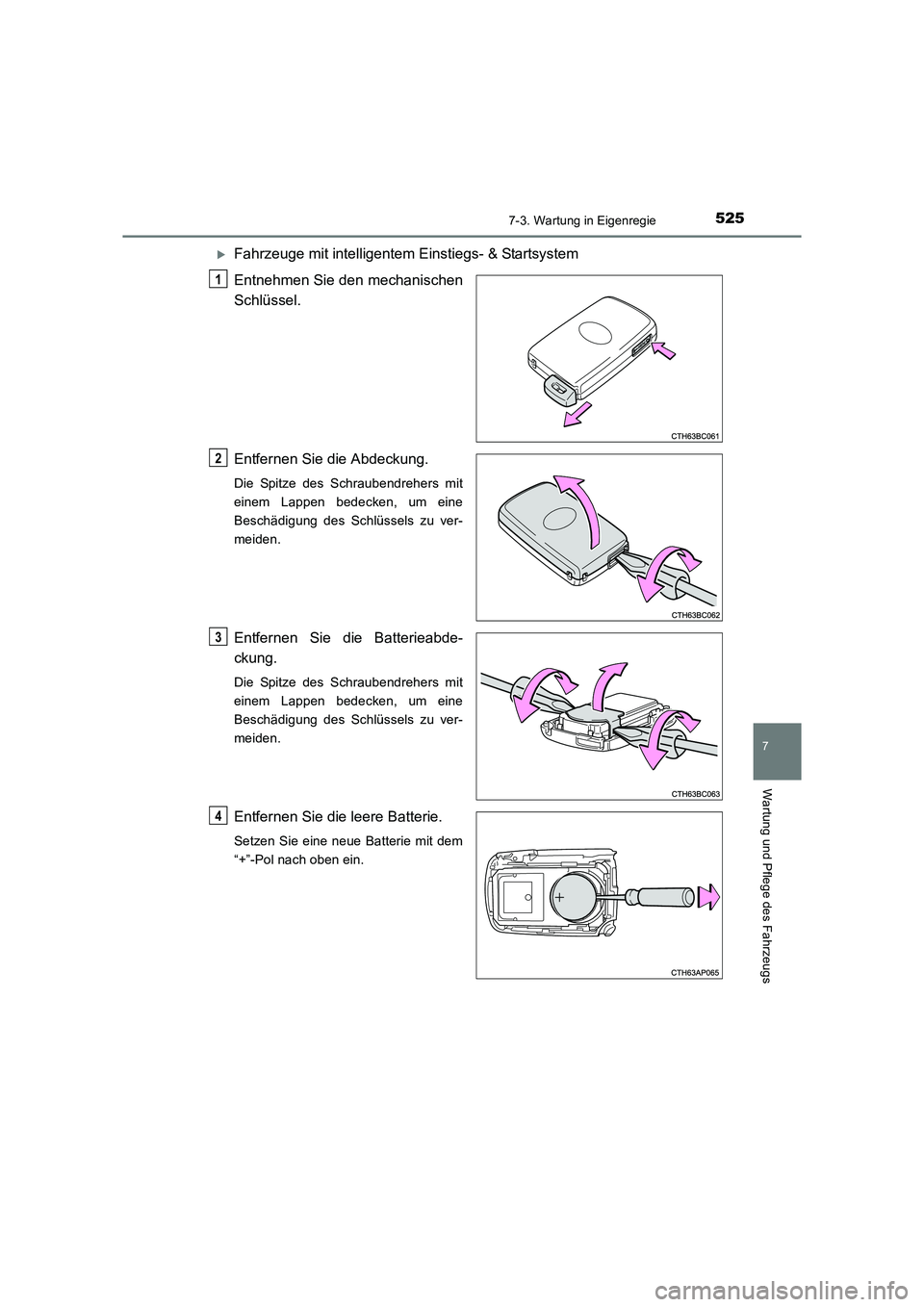

XFahrzeuge mit intelligentem Einstiegs- & Startsystem
Entnehmen Sie den mechanischen
Schlüssel.
Entfernen Sie die Abdeckung.
Die Spitze des Schraubendrehers mit
einem Lappen bedecken, um eine
Beschädigung des Schlüssels zu ver-
meiden.
Entfernen Sie die Batterieabde-
ckung.
Die Spitze des Schraubendrehers mit
einem Lappen bedecken, um eine
Beschädigung des Schlüssels zu ver-
meiden.
Entfernen Sie die leere Batterie.
Setzen Sie eine neue Batterie mit dem
“+”-Pol nach oben ein.
1
2
3
4

5267-3. Wartung in Eigenregie
UK_AURIS_Touring_Sports_EM (OM12K55M)
■Verwenden Sie eine Lithium-Batterie CR2016 (Fahrzeuge ohne intelligentes Ein-
stiegs- & Startsystem) oder CR2032 (Fahrzeuge mit intelligentem Einstiegs- &
Startsystem)
●Batterien erhalten Sie bei jedem Toyota-Vertragshändler bzw. jeder Vertragswerk-
statt oder einem anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbe-
trieb, im lokalen Elektrohandel oder in Fotogeschäften.
● Nur durch den gleichen oder einen gleichwertigen vom Hersteller empfohlenen Typ
austauschen.
● Entsorgen Sie alte Batterien gemäß den örtlichen Bestimmungen.
■ Wenn die Schlüsselbatterie leer ist
Die folgenden Symptome können auftreten:
●Das intelligente Einstiegs- & Startsystem (je nach Ausstattung) und die Fernbedie-
nung funktionieren nicht einwandfrei.
● Die Reichweite verringert sich.
WARNUNG
■ Ausgebaute Batterie und andere Teile
Ein Verschlucken dieser Kleinteile kann bei Kindern zum Ersticken führen. Von Kin-
dern fernhalten. Eine Missachtung dessen kann den Tod oder schwere Verletzungen
zur Folge haben.
■ Zertifizierung für die Lithiumbatterie
ACHTUNG:
WENN DIE BATTERIE DURCH EINEN FALSCHEN TYP ERSETZT WIRD,
BESTEHT EXPLOSIONSGEFAHR. ENTSORGEN SIE GEBRAUCHTE BATTERIEN
GEMÄSS DEN ANWEISUNGEN
HINWEIS
■Für normalen Betrieb nach dem Ersetzen der Batterie
Beachten Sie die folgenden Vorsichtsmaßnahmen, um Unfälle zu vermeiden:
●Arbeiten Sie immer mit trockenen Händen.
Feuchtigkeit kann die Batterie rosten lassen.
● Berühren oder verschieben Sie keine anderen Bauteile im Inneren der Fernbedie-
nung.
● Verbiegen Sie die Batterieklemmen nicht.

5277-3. Wartung in Eigenregie
7
Wartung und Pflege des Fahrzeugs
UK_AURIS_Touring_Sports_EM (OM12K55M)

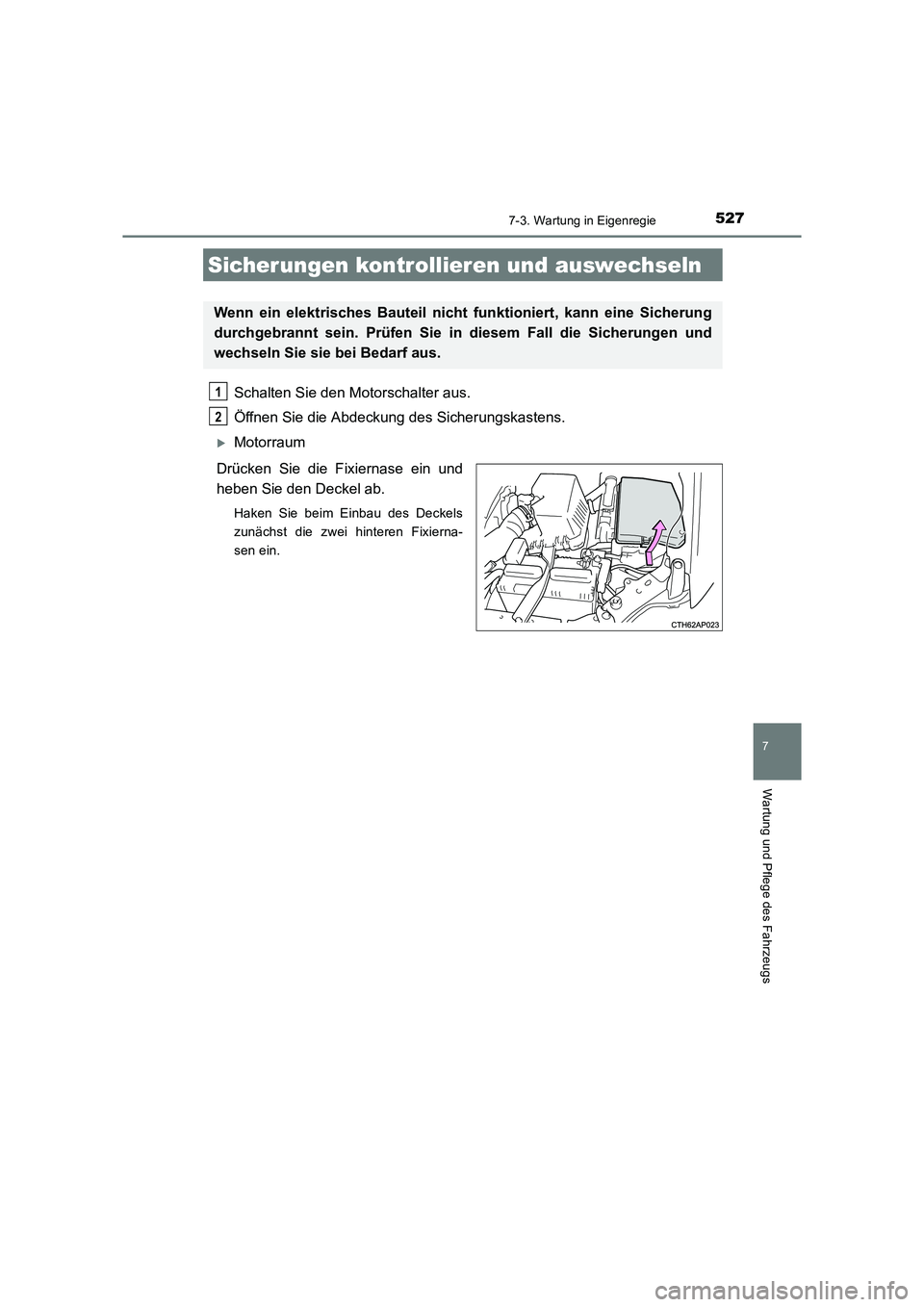

Schalten Sie den Motorschalter aus.
Öffnen Sie die Abdeckung des Sicherungskastens.
XMotorraum
Drücken Sie die Fixiernase ein und
heben Sie den Deckel ab.
Haken Sie beim Einbau des Deckels
zunächst die zwei hinteren Fixierna-
sen ein.
Sicherungen kontrollieren und auswechseln
Wenn ein elektrisches Bauteil nicht funktioniert, kann eine Sicherung
durchgebrannt sein. Prüfen Sie in diesem Fall die Sicherungen und
wechseln Sie sie bei Bedarf aus.
1
2

5287-3. Wartung in Eigenregie
UK_AURIS_Touring_Sports_EM (OM12K55M)

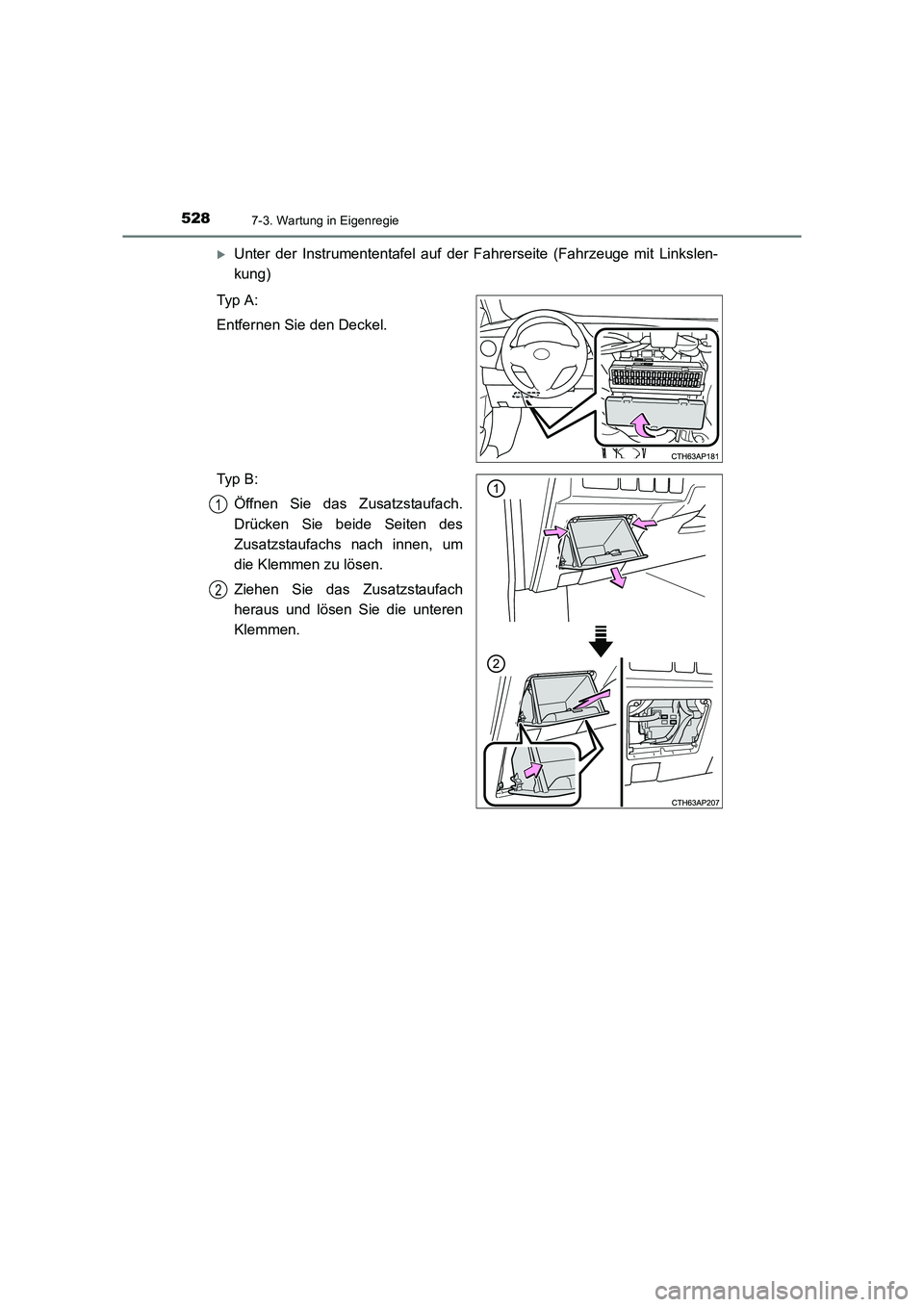

XUnter der Instrumententafel auf der Fahrerseite (Fahrzeuge mit Linkslen-
kung)
Typ A :
Entfernen Sie den Deckel.
Typ B : Öffnen Sie das Zusatzstaufach.
Drücken Sie beide Seiten des
Zusatzstaufachs nach innen, um
die Klemmen zu lösen.
Ziehen Sie das Zusatzstaufach
heraus und lösen Sie die unteren
Klemmen.
1
2
