5377-3. Wartung in Eigenregie
7
Wartung und Pflege des Fahrzeugs
UK_AURIS_Touring_Sports_EM (OM12K55M)■

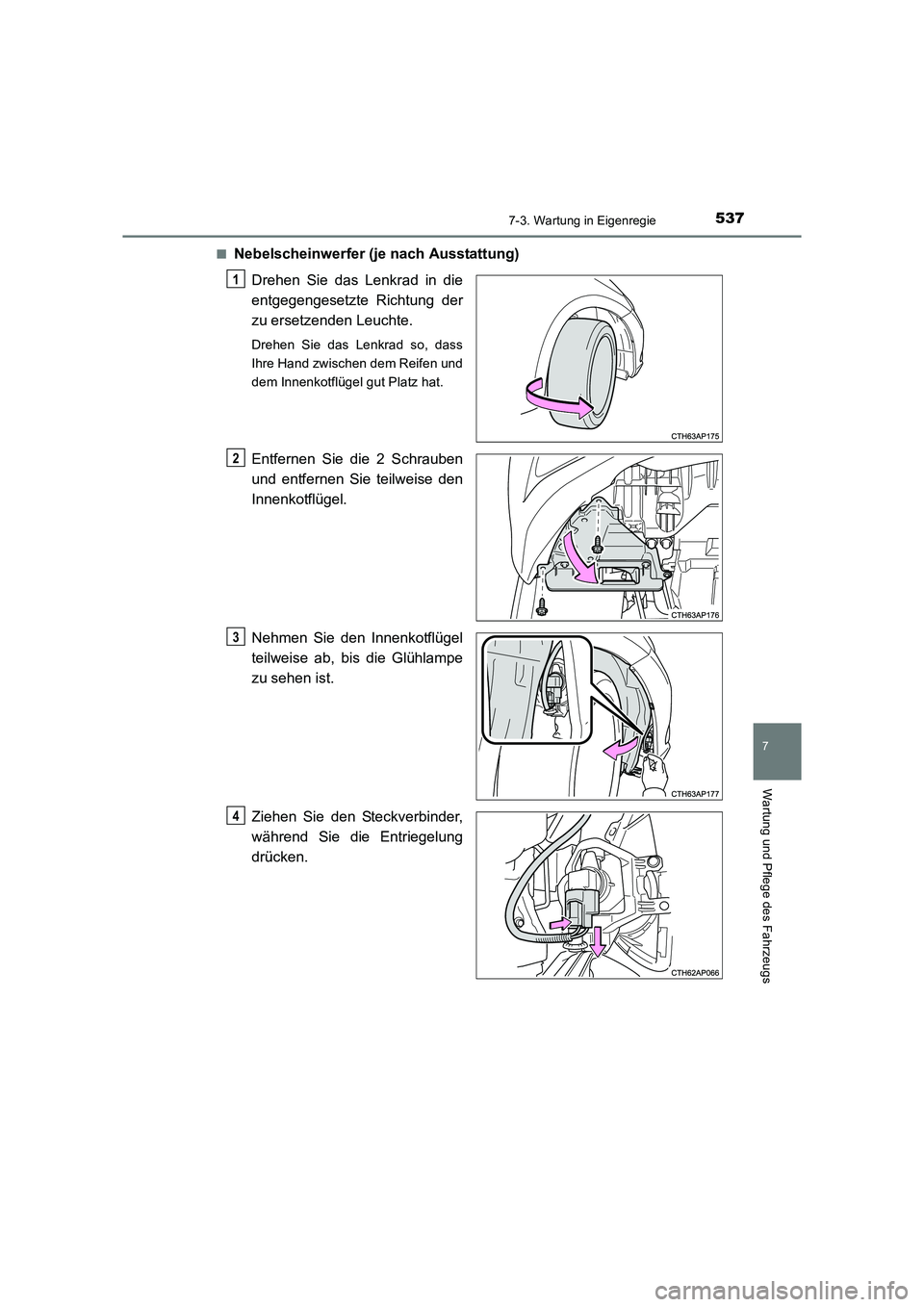

Nebelscheinwerfer (je nach Ausstattung)
Drehen Sie das Lenkrad in die
entgegengesetzte Richtung der
zu ersetzenden Leuchte.
Drehen Sie das Lenkrad so, dass
Ihre Hand zwischen dem Reifen und
dem Innenkotflügel gut Platz hat.
Entfernen Sie die 2 Schrauben
und entfernen Sie teilweise den
Innenkotflügel.
Nehmen Sie den Innenkotflügel
teilweise ab, bis die Glühlampe
zu sehen ist.
Ziehen Sie den Steckverbinder,
während Sie die Entriegelung
drücken.
1
2
3
4

5387-3. Wartung in Eigenregie
UK_AURIS_Touring_Sports_EM (OM12K55M)

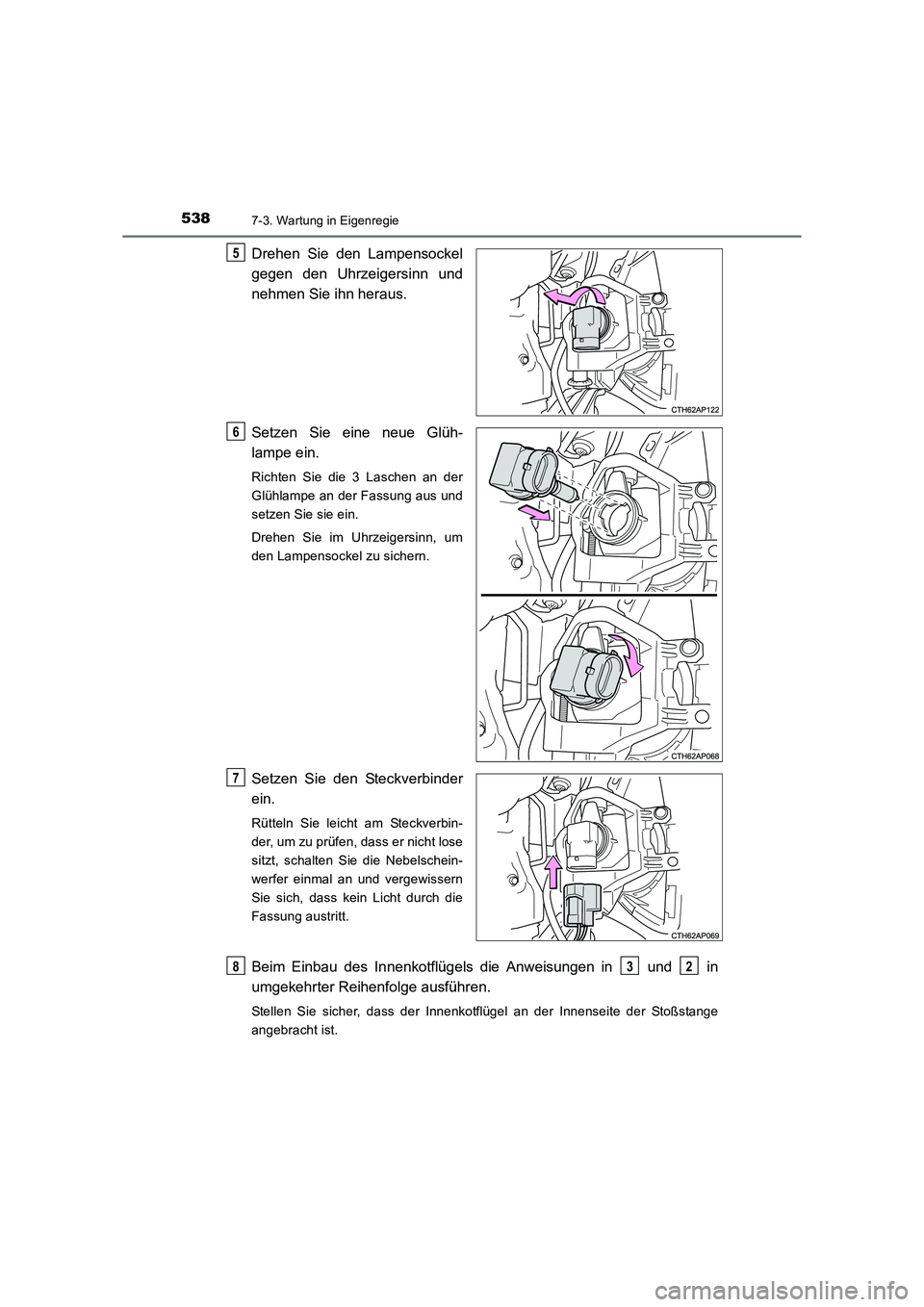

Drehen Sie den Lampensockel
gegen den Uhrzeigersinn und
nehmen Sie ihn heraus.
Setzen Sie eine neue Glüh-
lampe ein.
Richten Sie die 3 Laschen an der
Glühlampe an der Fassung aus und
setzen Sie sie ein.
Drehen Sie im Uhrzeigersinn, um
den Lampensockel zu sichern.
Setzen Sie den Steckverbinder
ein.
Rütteln Sie leicht am Steckverbin-
der, um zu prüfen, dass er nicht lose
sitzt, schalten Sie die Nebelschein-
werfer einmal an und vergewissern
Sie sich, dass kein Licht durch die
Fassung austritt.
Beim Einbau des Innenkotflügels die Anweisungen in und in
umgekehrter Reihenfolge ausführen.
Stellen Sie sicher, dass der Innenkotflügel an der Innenseite der Stoßstange
angebracht ist.
5
6
7
832

5397-3. Wartung in Eigenregie
7
Wartung und Pflege des Fahrzeugs
UK_AURIS_Touring_Sports_EM (OM12K55M)■

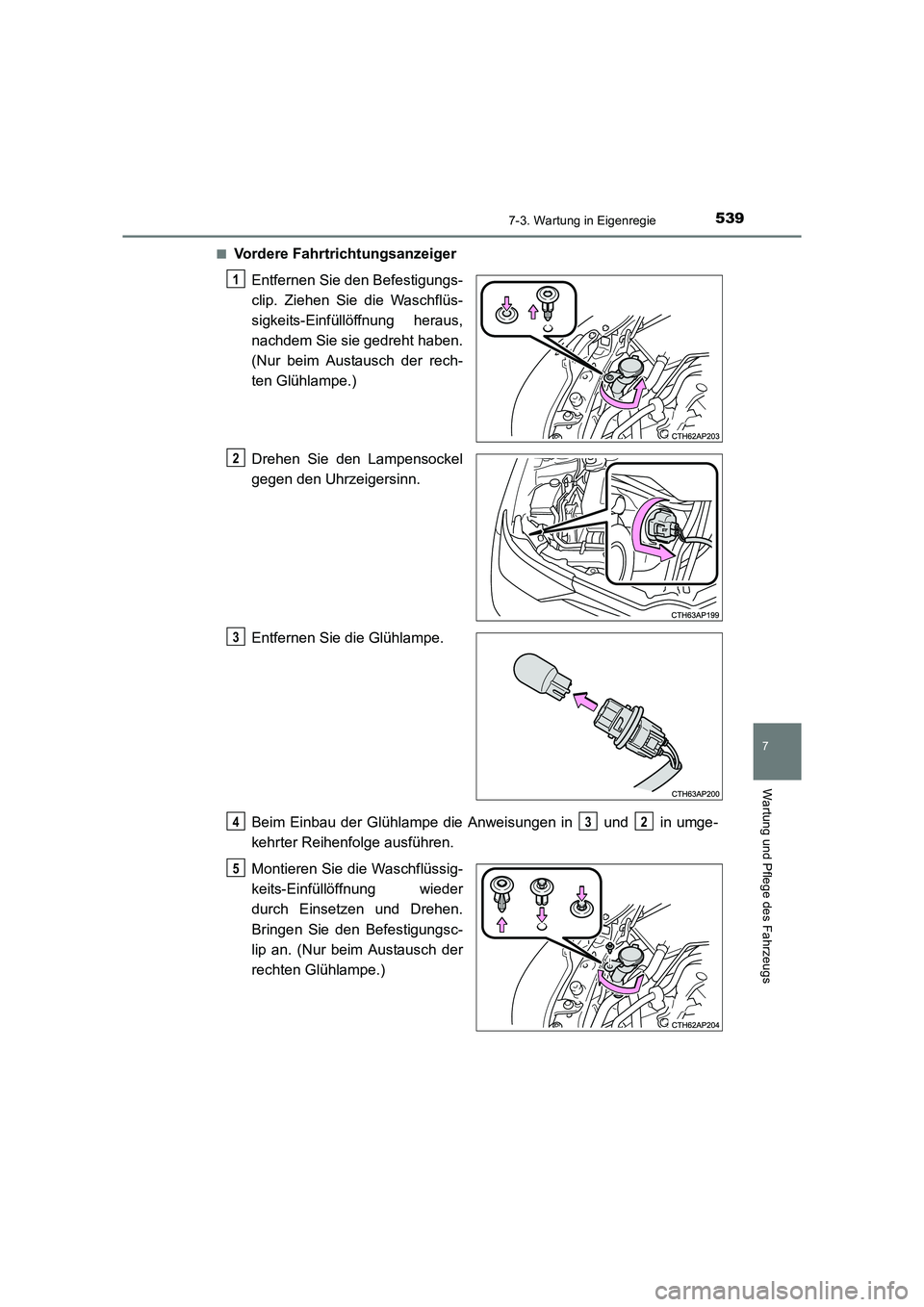

Vordere Fahrtrichtungsanzeiger
Entfernen Sie den Befestigungs-
clip. Ziehen Sie die Waschflüs-
sigkeits-Einfüllöffnung heraus,
nachdem Sie sie gedreht haben.
(Nur beim Austausch der rech-
ten Glühlampe.)
Drehen Sie den Lampensockel
gegen den Uhrzeigersinn.
Entfernen Sie die Glühlampe.
Beim Einbau der Glühlampe die Anweisungen in und in umge-
kehrter Reihenfolge ausführen.
Montieren Sie die Waschflüssig-
keits-Einfüllöffnung wieder
durch Einsetzen und Drehen.
Bringen Sie den Befestigungsc-
lip an. (Nur beim Austausch der
rechten Glühlampe.)
1
2
3
432
5

5407-3. Wartung in Eigenregie
UK_AURIS_Touring_Sports_EM (OM12K55M)■

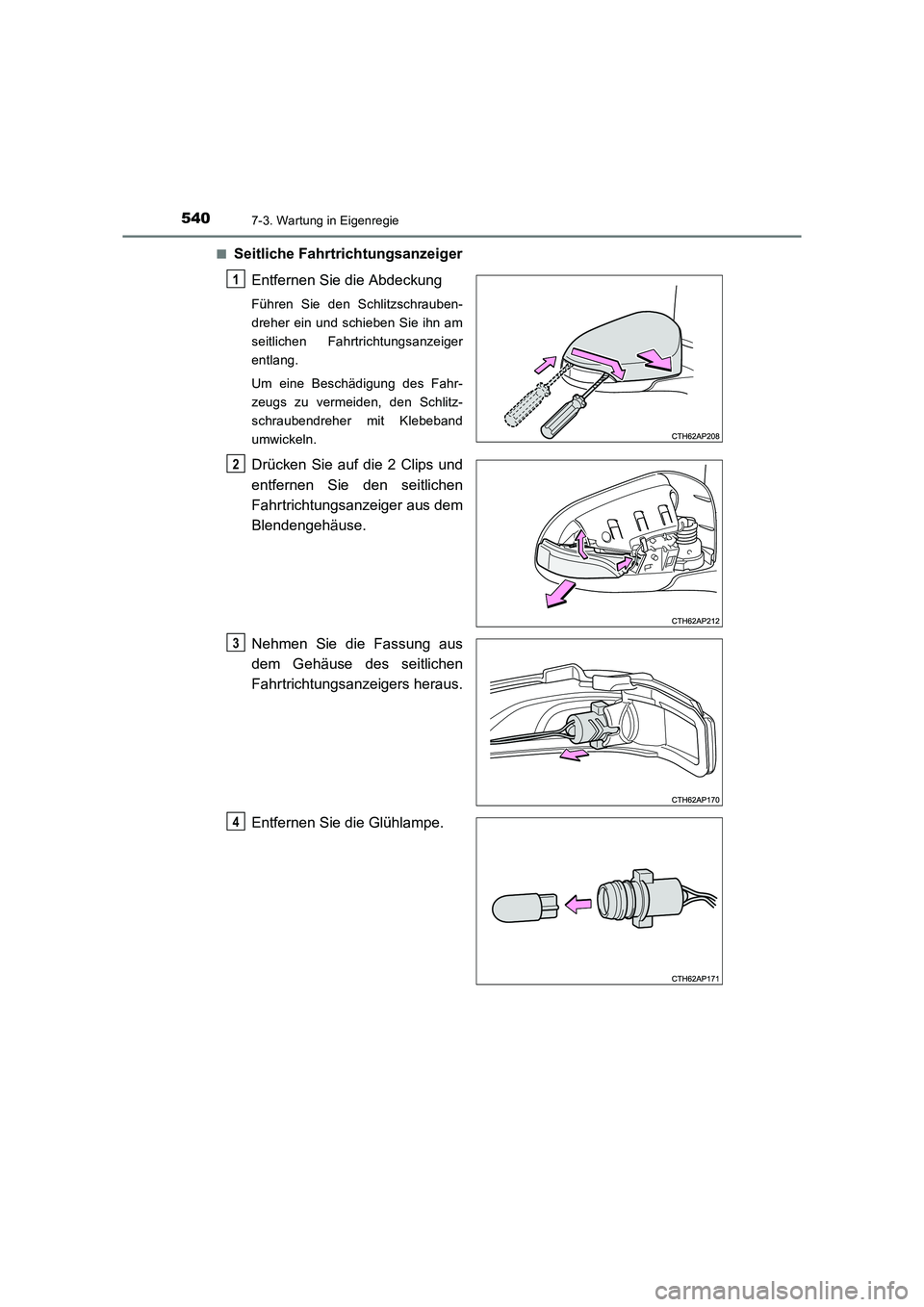

Seitliche Fahrtrichtungsanzeiger
Entfernen Sie die Abdeckung
Führen Sie den Schlitzschrauben-
dreher ein und schieben Sie ihn am
seitlichen Fahrtrichtungsanzeiger
entlang.
Um eine Beschädigung des Fahr-
zeugs zu vermeiden, den Schlitz-
schraubendreher mit Klebeband
umwickeln.
Drücken Sie auf die 2 Clips und
entfernen Sie den seitlichen
Fahrtrichtungsanzeiger aus dem
Blendengehäuse.
Nehmen Sie die Fassung aus
dem Gehäuse des seitlichen
Fahrtrichtungsanzeigers heraus.
Entfernen Sie die Glühlampe.
1
2
3
4

5417-3. Wartung in Eigenregie
7
Wartung und Pflege des Fahrzeugs
UK_AURIS_Touring_Sports_EM (OM12K55M)

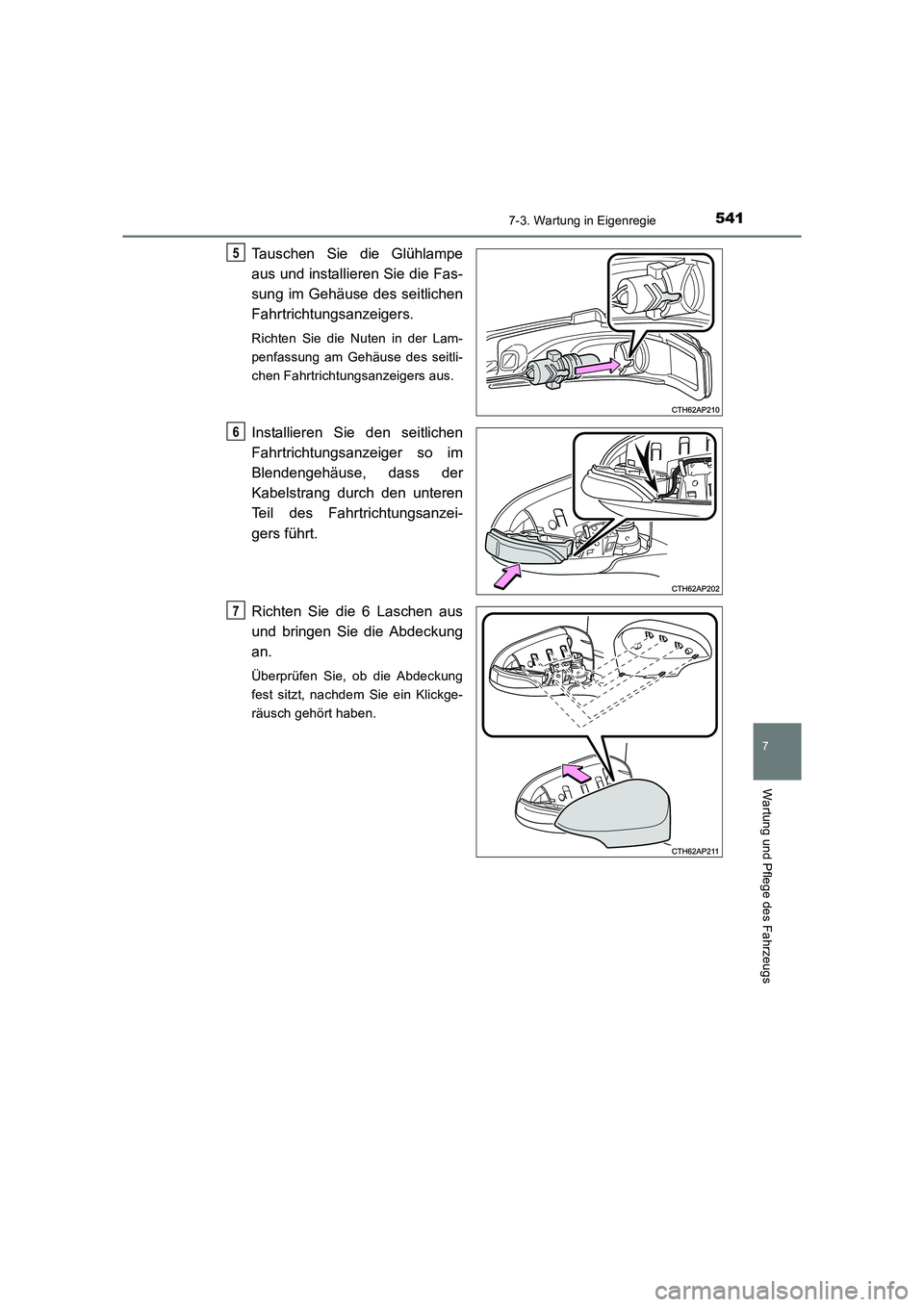

Tauschen Sie die Glühlampe
aus und installieren Sie die Fas-
sung im Gehäuse des seitlichen
Fahrtrichtungsanzeigers.
Richten Sie die Nuten in der Lam-
penfassung am Gehäuse des seitli-
chen Fahrtrichtungsanzeigers aus.
Installieren Sie den seitlichen
Fahrtrichtungsanzeiger so im
Blendengehäuse, dass der
Kabelstrang durch den unteren
Teil des Fahrtrichtungsanzei-
gers führt.
Richten Sie die 6 Laschen aus
und bringen Sie die Abdeckung
an.
Überprüfen Sie, ob die Abdeckung
fest sitzt, nachdem Sie ein Klickge-
räusch gehört haben.
5
6
7

5427-3. Wartung in Eigenregie
UK_AURIS_Touring_Sports_EM (OM12K55M)■

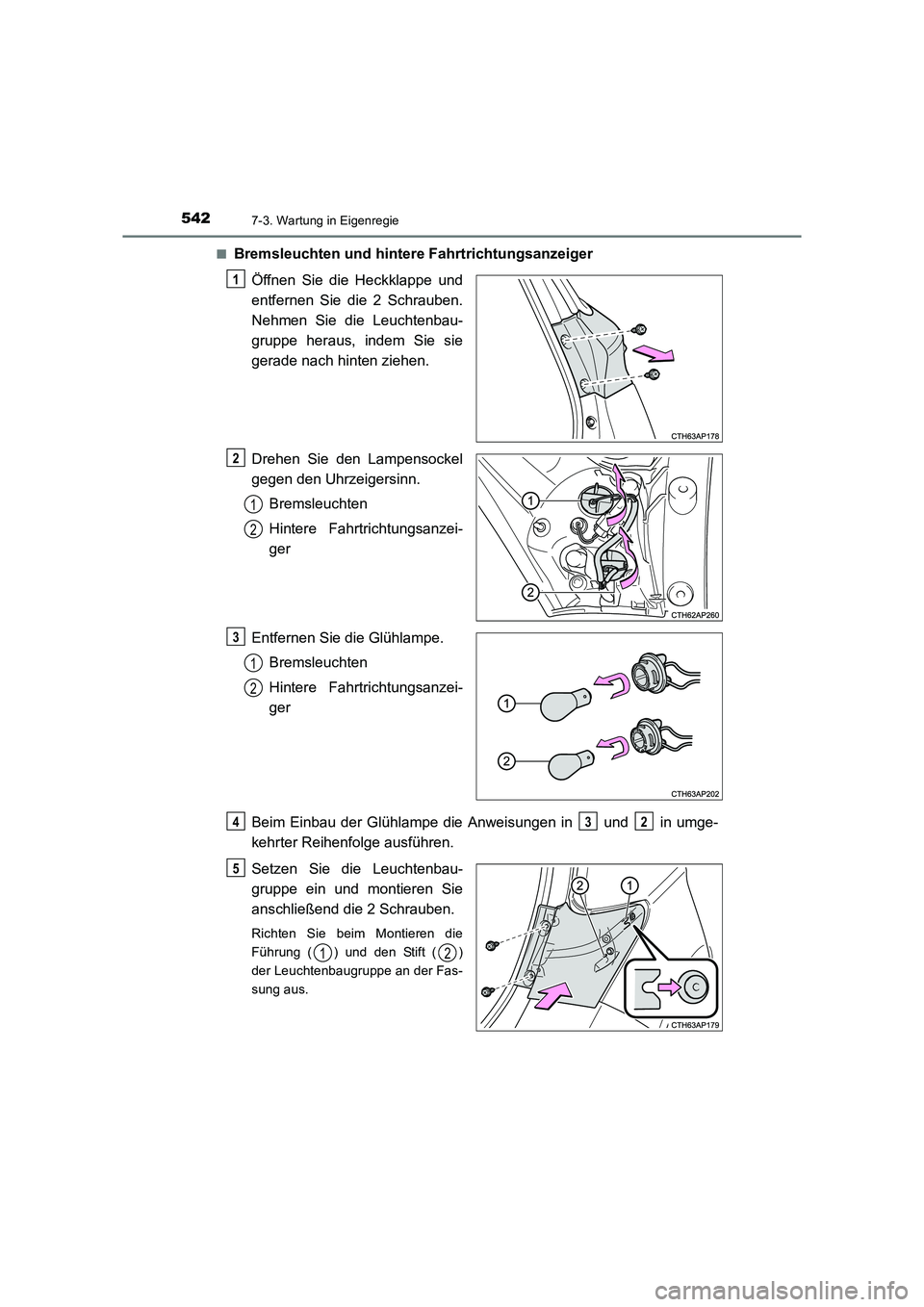

Bremsleuchten und hintere Fahrtrichtungsanzeiger
Öffnen Sie die Heckklappe und
entfernen Sie die 2 Schrauben.
Nehmen Sie die Leuchtenbau-
gruppe heraus, indem Sie sie
gerade nach hinten ziehen.
Drehen Sie den Lampensockel
gegen den Uhrzeigersinn.Bremsleuchten
Hintere Fahrtrichtungsanzei-
ger
Entfernen Sie die Glühlampe. Bremsleuchten
Hintere Fahrtrichtungsanzei-
ger
Beim Einbau der Glühlampe die Anweisungen in und in umge-
kehrter Reihenfolge ausführen.
Setzen Sie die Leuchtenbau-
gruppe ein und montieren Sie
anschließend die 2 Schrauben.
Richten Sie beim Montieren die
Führung ( ) und den Stift ( )
der Leuchtenbaugruppe an der Fas-
sung aus.
1
2
1
2
3
1
2
432
5
12

5437-3. Wartung in Eigenregie
7
Wartung und Pflege des Fahrzeugs
UK_AURIS_Touring_Sports_EM (OM12K55M)■
Rückfahrscheinwerfer
Öffnen Sie die Heckklappe und
entfernen Sie die Abdeckung.
Führen Sie einen Schlitzschrauben-
dreher oder Ähnliches in das Loch
an der Oberseite der Abdeckung ein
und entfernen Sie sie wie in der
Abbildung gezeigt.
Um eine Beschädigung des Fahr-
zeugs zu vermeiden, den Schlitz-
schraubendreher mit Klebeband
umwickeln.
Drehen Sie den Lampensockel
gegen den Uhrzeigersinn und
nehmen Sie ihn heraus.
Entfernen Sie die Glühlampe.
Führen Sie beim Einbau die genannten Schritte in umgekehrter Reihen-
folge aus.
1
2
3
4

5447-3. Wartung in Eigenregie
UK_AURIS_Touring_Sports_EM (OM12K55M)■

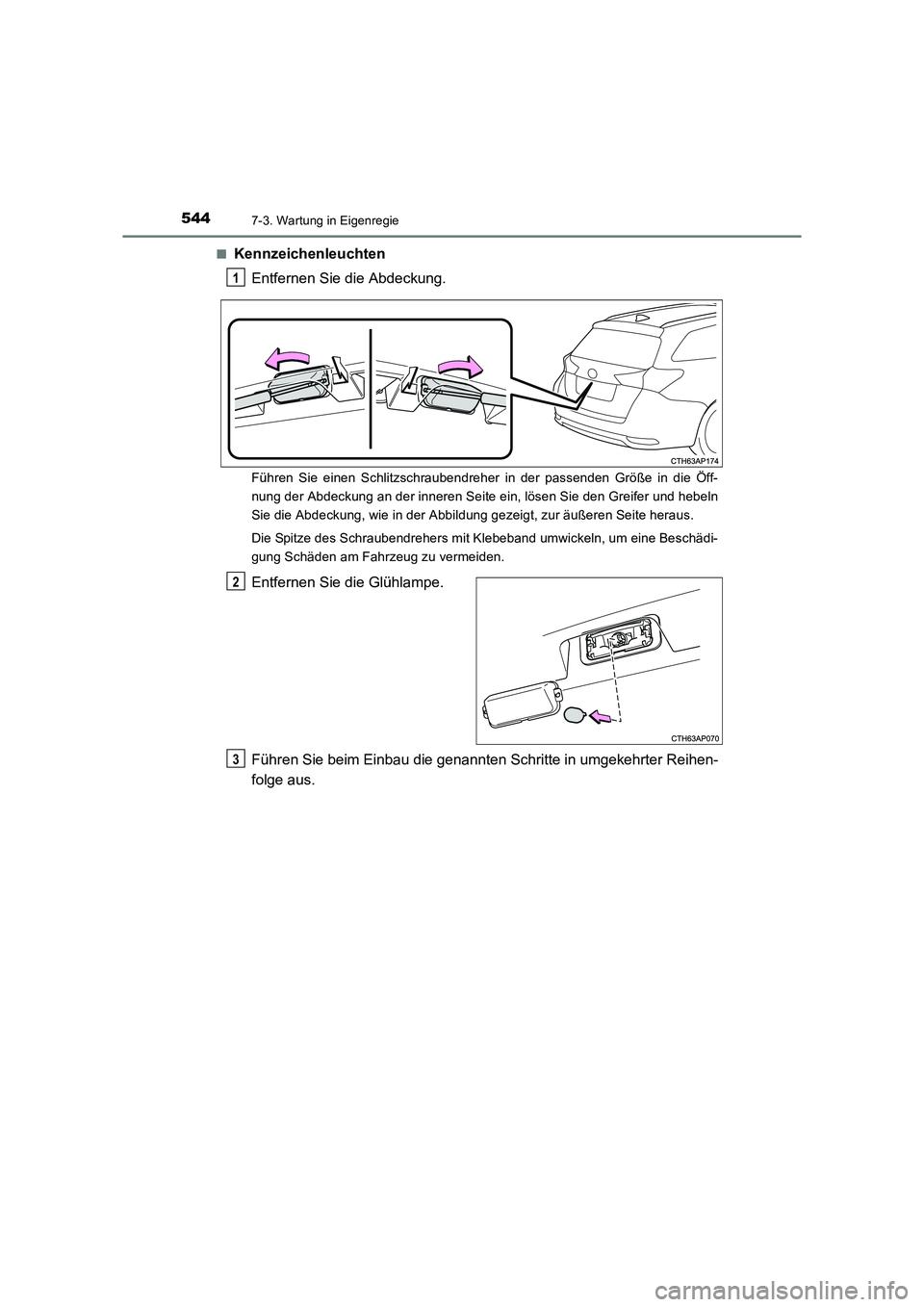

Kennzeichenleuchten
Entfernen Sie die Abdeckung.
Führen Sie einen Schlitzschraubendreher in der passenden Größe in die Öff-
nung der Abdeckung an der inneren Seite ein, lösen Sie den Greifer und hebeln
Sie die Abdeckung, wie in der Abbildung gezeigt, zur äußeren Seite heraus.
Die Spitze des Schraubendrehers mit Klebeband umwickeln, um eine Beschädi-
gung Schäden am Fahrzeug zu vermeiden.
Entfernen Sie die Glühlampe.
Führen Sie beim Einbau die genannten Schritte in umgekehrter Reihen-
folge aus.
1
2
3
