2016 TOYOTA AURIS HYBRID Instructieboekje (in Dutch)

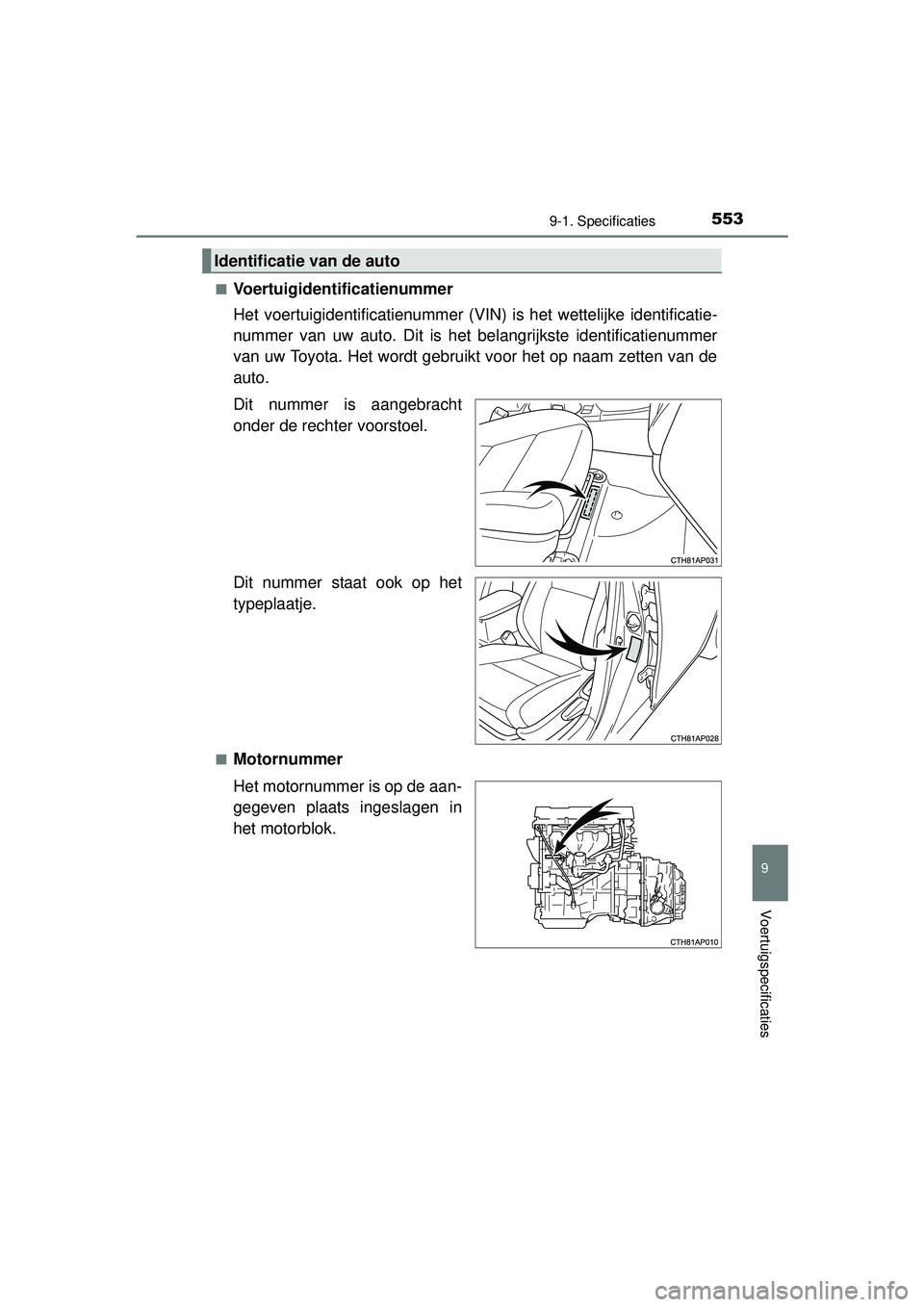

5539-1. Specificaties
UK AURIS_HV_HB_EE (OM12K47E)
9
Voertuigspecificaties
■Voertuigidentificatienummer
Het voertuigidentificatienummer (VIN) is het wettelijke identificatie-
nummer van uw auto. Dit is het belangrijkste identificatienummer
van uw Toyota. Het wordt gebruikt voor het op naam zetten van de
auto.
Dit nummer is aangebracht
onder de rechter voorstoel.
Dit nummer staat ook op het
typeplaatje.
■Motornummer
Het motornummer is op de aan-
gegeven plaats ingeslagen in
het motorblok.
Identificatie van de auto
UK AURIS_HV_HB_OM_Europe_OM12K47E.book Page 553 Friday, February 19, 2016 1:08 PM

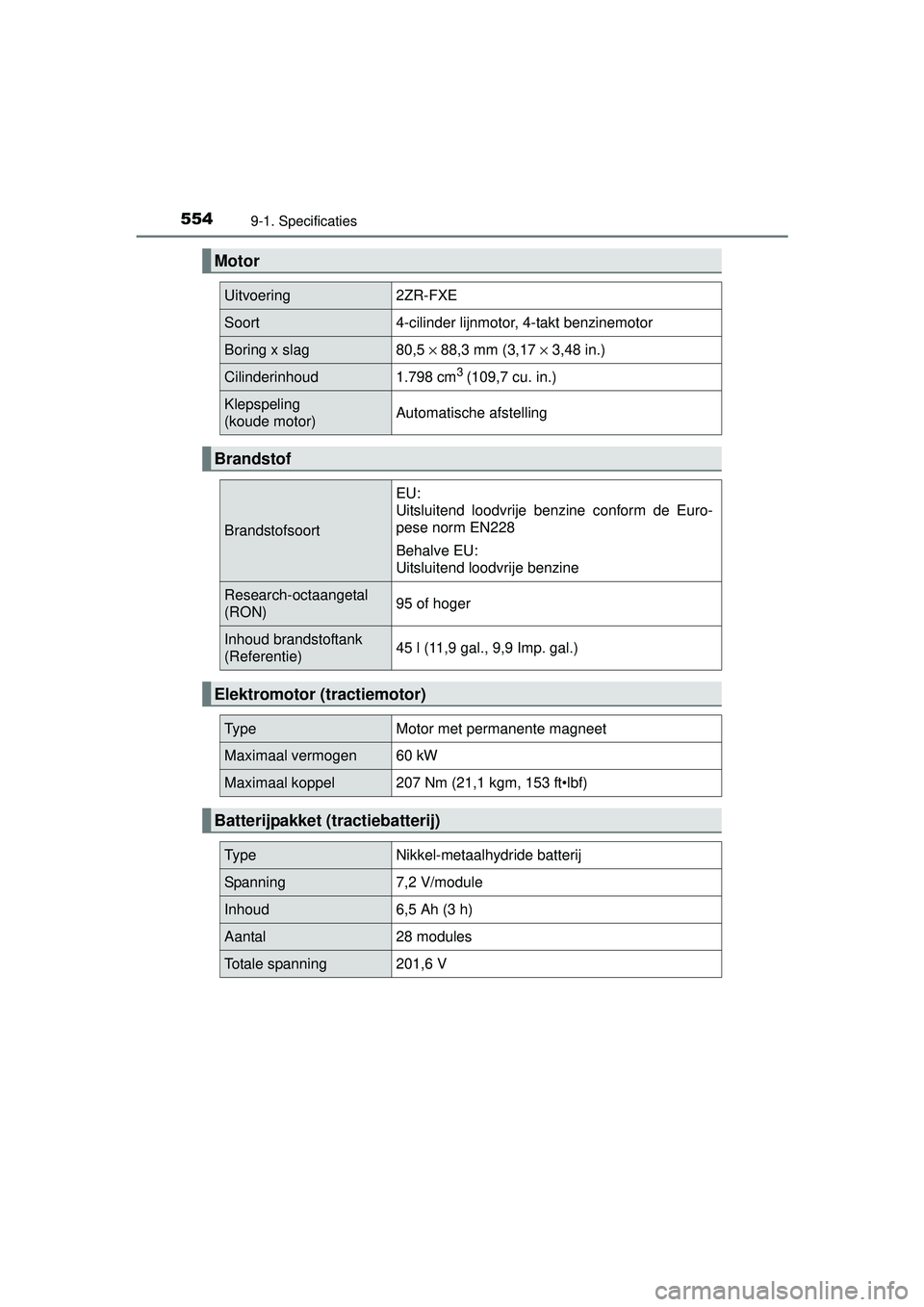

5549-1. Specificaties
UK AURIS_HV_HB_EE (OM12K47E)
Motor
Uitvoering2ZR-FXE
Soort4-cilinder lijnmotor, 4-takt benzinemotor
Boring x slag80,5 × 88,3 mm (3,17 × 3,48 in.)
Cilinderinhoud1.798 cm3 (109,7 cu. in.)
Klepspeling
(koude motor)Automatische afstelling
Brandstof
Brandstofsoort
EU:
Uitsluitend loodvrije benzine conform de Euro-
pese norm EN228
Behalve EU:
Uitsluitend loodvrije benzine
Research-octaangetal
(RON)95 of hoger
Inhoud brandstoftank
(Referentie)45 l (11,9 gal., 9,9 Imp. gal.)
Elektromotor (tractiemotor)
Ty p eMotor met permanente magneet
Maximaal vermogen60 kW
Maximaal koppel207 Nm (21,1 kgm, 153 ft•lbf)
Batterijpakket (tractiebatterij)
Ty p eNikkel-metaalhydride batterij
Spanning7,2 V/module
Inhoud6,5 Ah (3 h)
Aantal28 modules
Totale spanning201,6 V
UK AURIS_HV_HB_OM_Europe_OM12K47E.book Page 554 Friday, February 19, 2016 1:08 PM

5559-1. Specificaties
UK AURIS_HV_HB_EE (OM12K47E)
9
Voertuigspecificaties
*: De aangegeven hoeveelheid motorolie is een referentiehoeveelheid voorhet verversen van de motorolie. Breng de motor op bedrijfstemperatuur en
schakel het hybridesysteem uit, wacht ten minste 5 minuten en controleer
het oliepeil met de peilstok.
■
Keuze motorolie
De motor is af fabriek gevuld met originele Toyota-motorolie. Toyota
beveelt het gebruik van originele Toyota-motorolie aan. Er kan ook
andere motorolie van gelijkwaardige kwaliteit worden gebruikt.
Oliesoort:
0W-20, 5W-30 en 10W-30:
API SL “Energy-Conserving”, SM “Energy-Conserving”, SN
“Resource-Conserving” of IL SAC multigrade-motorolie
15W-40:
API SL, SM of SN multigrade-motorolie
Smeersysteem
Inhoud
(verversen ⎯ indicatie
*)
Met filter 4,2 l (4,4 qt., 3,7 Imp. qt.)
Zonder filter 3,9 l (4,1 qt., 3,4 Imp. qt.)
UK AURIS_HV_HB_OM_Europe_OM12K47E.book Page 555 Friday, February 19, 2016 1:08 PM

5569-1. Specificaties
UK AURIS_HV_HB_EE (OM12K47E)
Aanbevolen viscositeit (SAE):
Uw Toyota is af fabriek gevuld
met motorolie met een viscosi-
teit van SAE 0W-20. Deze
motorolie is de beste keuze
voor uw auto vanwege een laag
brandstofverbruik en goede
starteigenschappen bij koud
weer.
U kunt de viscositeit SAE
5W-30 gebruiken als SAE 0W-
20 niet beschikbaar is. Deze
dient echter bij de volgende
verversing vervangen te wor-
den door SAE 0W-20.
Bij het gebruik van motorolie
met een viscositeit van SAE
10W-30 of hoger, kan het bij
extreme kou voorkomen dat de
motor moeilijk start. Daarom
wordt dan motorolie met een
viscositeit van SAE 0W-20 of
5W-30 aanbevolen.
Viscositeit (als voorbeeld wordt hier 0W-20 gebruikt):• Het gedeelte 0W in 0W-20 geeft aan dat de olie ervoor zorgt dat de motor goed start bij koud weer. Olie met een lage waarde voor
de W zorgt dat de motor goed start bij koud weer.
• Het gedeelte 20 in 0W-20 geeft de viscositeit van de olie weer als de olie een hoge temperatuur heeft. Olie met een hogere viscosi-
teit (hogere waarde) is mogelijk beter geschikt wanneer met
hoge snelheden of met veel belading wordt gereden.
Te verwachten temperatuurbereik
tot de volgende verversing
Aanbevolen
UK AURIS_HV_HB_OM_Europe_OM12K47E.book Page 556 Friday, February 19, 2016 1:08 PM

5579-1. Specificaties
UK AURIS_HV_HB_EE (OM12K47E)
9
Voertuigspecificaties
Merktekens oliekwaliteit:
Let er bij het aanschaffen van motorolie op of ten minste één van
beide bovenstaande symbolen op de verpakking is gedrukt.
API-symbool
Bovenste deel: API SERVICE
SN geeft de kwaliteit van de
motorolie aan en is vastgesteld
door API (American Petroleum
Institute).
Middelste deel: SAE 0W-20
geeft de viscositeit aan.
Onderste deel: In dit deel staat
“Resource-Conserving”, wat
staat voor brandstofbesparende
en groene eigenschappen.
ILSAC-symbool
Het ILSAC-symbool (International Lubricant Standardization and Appro-
val Committee) staat op de voorzijde van de verpakking.
1
2
UK AURIS_HV_HB_OM_Europe_OM12K47E.book Page 557 Friday, February 19, 2016 1:08 PM

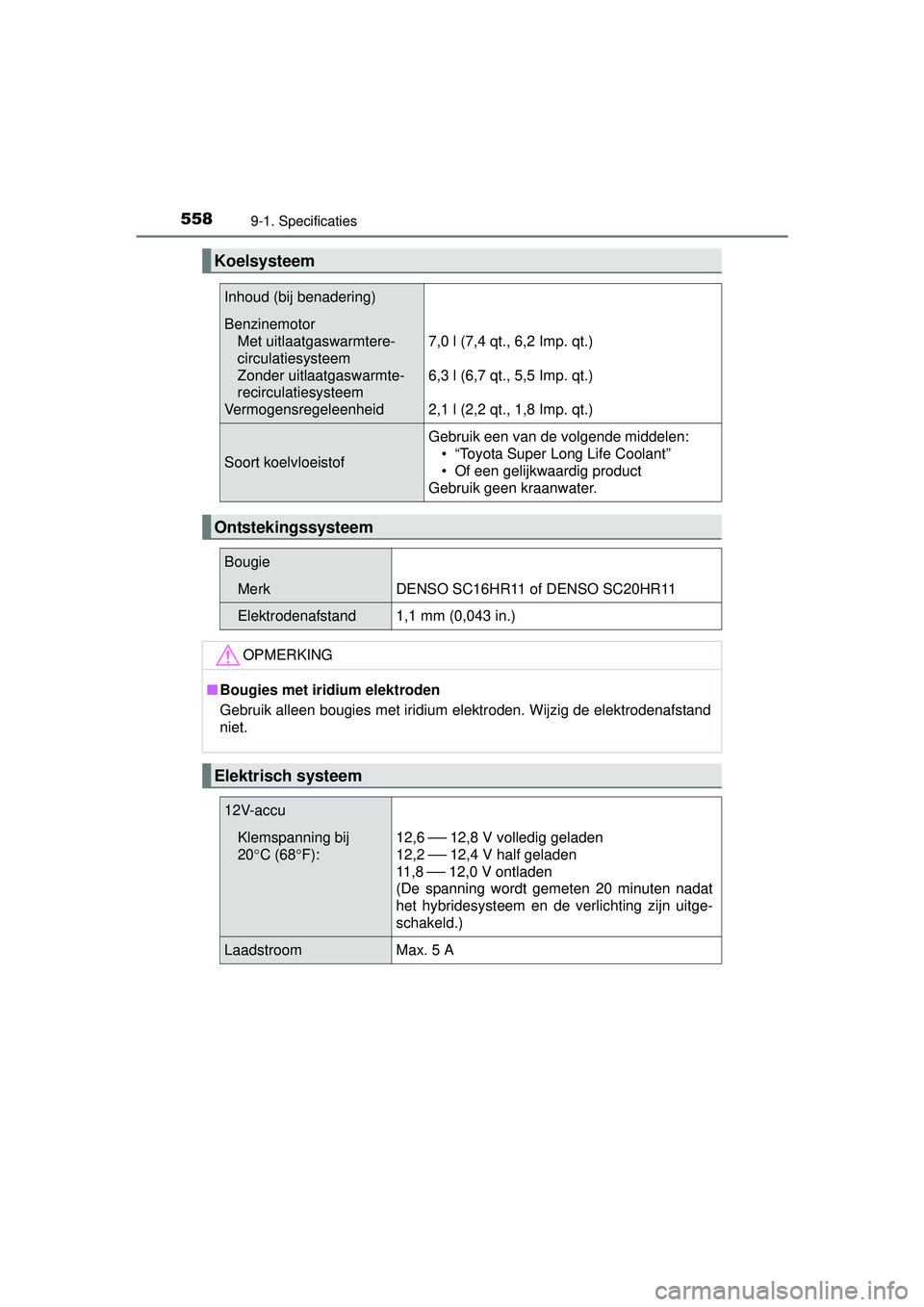

5589-1. Specificaties
UK AURIS_HV_HB_EE (OM12K47E)
Koelsysteem
Inhoud (bij benadering)
BenzinemotorMet uitlaatgaswarmtere-
circulatiesysteem
Zonder uitlaatgaswarmte-
recirculatiesysteem
Vermogensregeleenheid
7,0 l (7,4 qt., 6,2 Imp. qt.)
6,3 l (6,7 qt., 5,5 Imp. qt.)
2,1 l (2,2 qt., 1,8 Imp. qt.)
Soort koelvloeistof Gebruik een van de volgende middelen:
• “Toyota Super Long Life Coolant”
• Of een gelijkwaardig product
Gebruik geen kraanwater.
Ontstekingssysteem
Bougie
MerkDENSO SC16HR11 of DENSO SC20HR11
Elektrodenafstand1,1 mm (0,043 in.)
OPMERKING
■ Bougies met iridium elektroden
Gebruik alleen bougies met iridium elektroden. Wijzig de elektrodenafstand
niet.
Elektrisch systeem
12V-accu
Klemspanning bij
20° C (68 °F): 12,6 ⎯ 12,8 V volledig geladen
12,2
⎯ 12,4 V half geladen
11 , 8
⎯ 12,0 V ontladen
(De spanning wordt gemeten 20 minuten nadat
het hybridesysteem en de verlichting zijn uitge-
schakeld.)
LaadstroomMax. 5 A
UK AURIS_HV_HB_OM_Europe_OM12K47E.book Page 558 Friday, February 19, 2016 1:08 PM

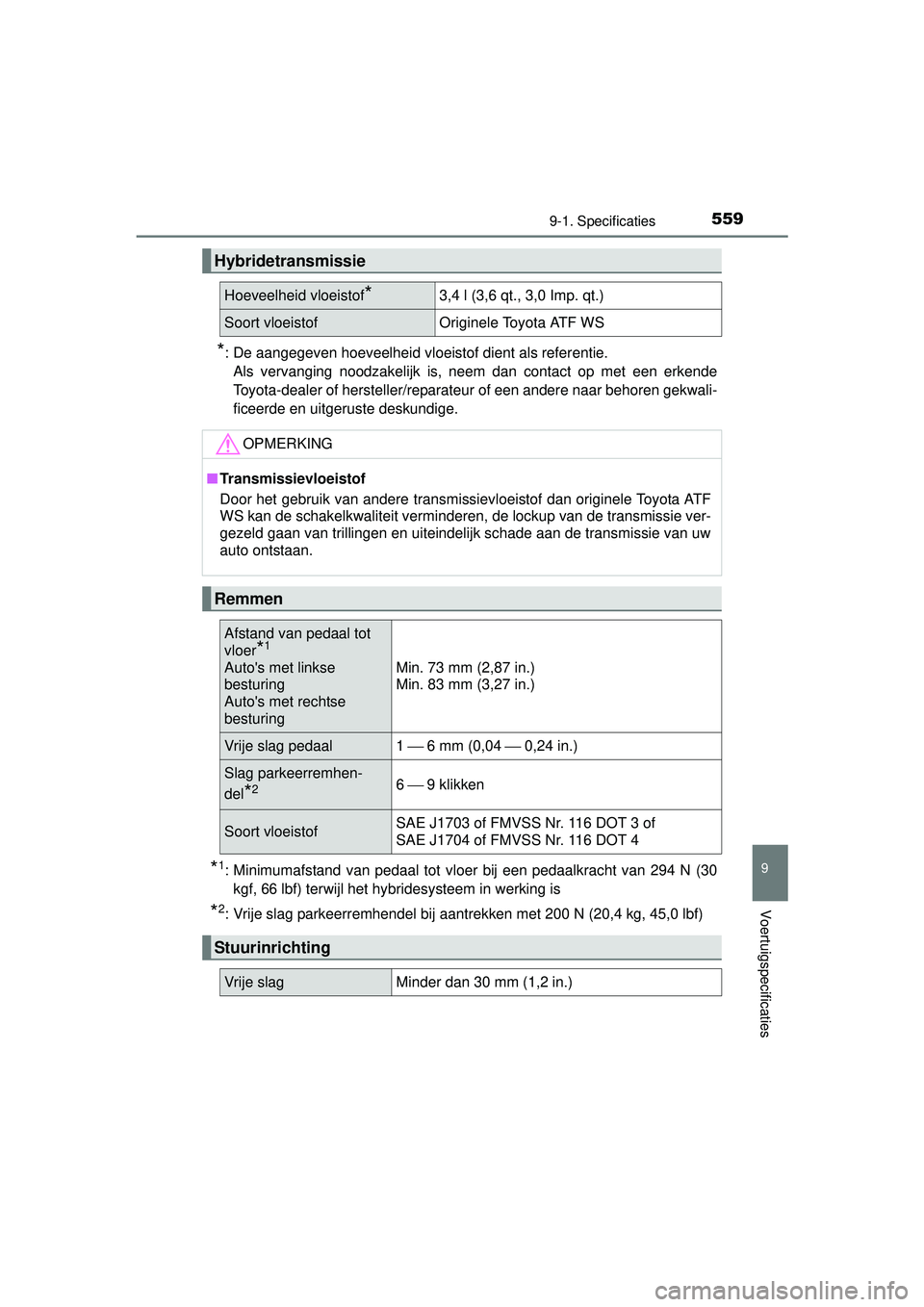

5599-1. Specificaties
UK AURIS_HV_HB_EE (OM12K47E)
9
Voertuigspecificaties
*: De aangegeven hoeveelheid vloeistof dient als referentie.Als vervanging noodzakelijk is, neem dan contact op met een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwali-
ficeerde en uitgeruste deskundige.
*1: Minimumafstand van pedaal tot vloer bij een pedaalkracht van 294 N (30kgf, 66 lbf) terwijl het hybridesysteem in werking is
*2: Vrije slag parkeerremhendel bij aantrekken met 200 N (20,4 kg, 45,0 lbf)
Hybridetransmissie
Hoeveelheid vloeistof*3,4 l (3,6 qt., 3,0 Imp. qt.)
Soort vloeistof Originele Toyota ATF WS
OPMERKING
■Transmissievloeistof
Door het gebruik van andere transmissiev loeistof dan originele Toyota ATF
WS kan de schakelkwaliteit verminderen, de lockup van de transmissie ver-
gezeld gaan van trillingen en uiteindelijk schade aan de transmissie van uw
auto ontstaan.
Remmen
Afstand van pedaal tot
vloer
*1
Auto's met linkse
besturing
Auto's met rechtse
besturingMin. 73 mm (2,87 in.)
Min. 83 mm (3,27 in.)
Vrije slag pedaal 1 ⎯ 6 mm (0,04 ⎯ 0,24 in.)
Slag parkeerremhen-
del
*26 ⎯ 9 klikken
Soort vloeistof SAE J1703 of FMVSS Nr. 116 DOT 3 of
SAE J1704 of FMVSS Nr. 116 DOT 4
Stuurinrichting
Vrije slagMinder dan 30 mm (1,2 in.)
UK AURIS_HV_HB_OM_Europe_OM12K47E.book Page 559 Friday, February 19, 2016 1:08 PM

5609-1. Specificaties
UK AURIS_HV_HB_EE (OM12K47E)
15 inch velgen
*: De specificaties voor de bandenspanning staan op het informatielabel voorde bandenspanning. (
→Blz. 453)
Banden en velgen
Bandenmaat195/65R15 91H
Bandenspanning
(Aanbevolen
bandenspanning
koud)
Rijsnelheid
Voorwiel
kPa (kg/cm2 of
bar, psi)
Achterwiel
kPa (kg/cm2 of
bar, psi)
Voor snelheden
boven 160 km/h
(100 mph)Type A*:
260 (2,6, 38)
Type B
*:
270 (2,7, 39)
Type A*:
260 (2,6, 38)
Type B
*:
270 (2,7, 39)
Voor snelheden tot
160 km/h
(100 mph)Type A*:
230 (2,3, 33)
Type B
*:
240 (2,4, 35)
Type A*:
230 (2,3, 33)
Type B
*:
240 (2,4, 35)
Wielmaat15 × 6 J
Aanhaalmoment
wielmoeren103 Nm (10,5 kgm, 76 ft•lbf)
UK AURIS_HV_HB_OM_Europe_OM12K47E.book Page 560 Friday, February 19, 2016 1:08 PM
