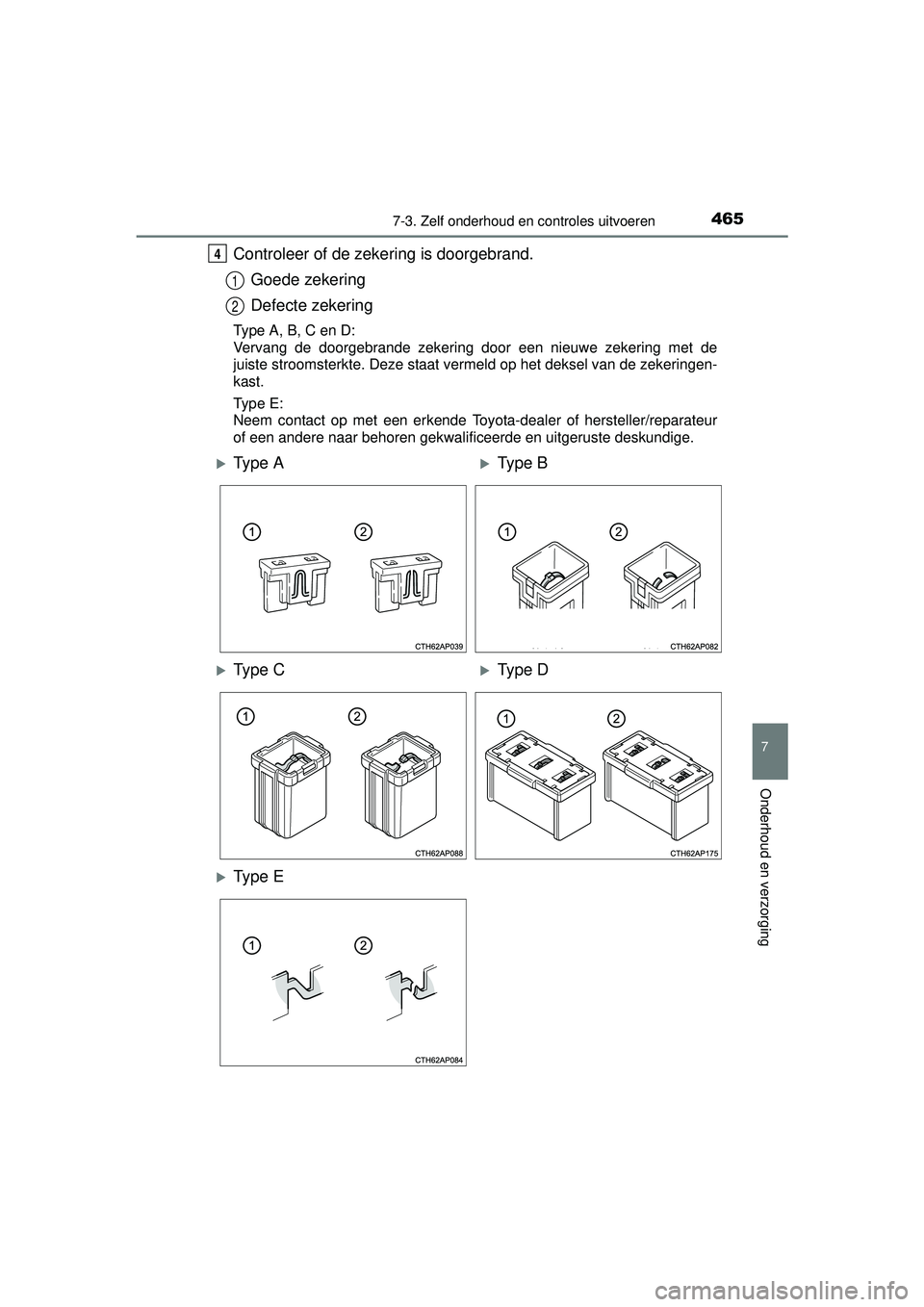

2016 TOYOTA AURIS HYBRID Instructieboekje (in Dutch)

4657-3. Zelf onderhoud en controles uitvoeren
UK AURIS_HV_HB_EE (OM12K47E)
7
Onderhoud en verzorging
Controleer of de zekering is doorgebrand.Goede zekering
Defecte zekering
Type A, B, C en D:
Vervang de doorgebrande zekering door een nieuwe zekering met de
juiste stroomsterkte. Deze staat vermeld op het deksel van de zekeringen-
kast.
Type E:
Neem contact op met een erkende Toyota-dealer of hersteller/reparateur
of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
4
1
2
Ty p e AType B
Ty p e CType D
Ty p e E
UK AURIS_HV_HB_OM_Europe_OM12K47E.book Page 465 Friday, February 19, 2016 1:08 PM

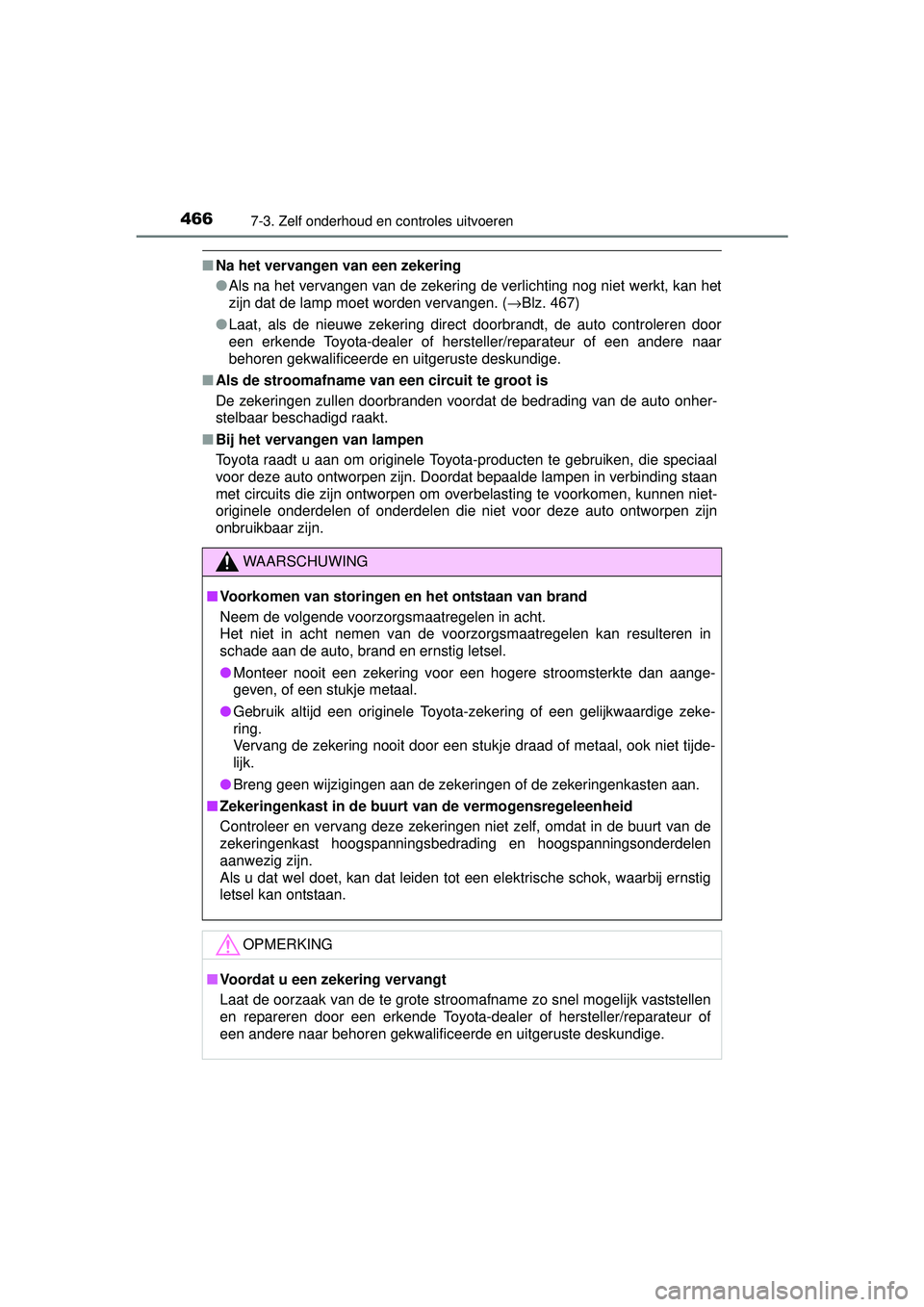

4667-3. Zelf onderhoud en controles uitvoeren
UK AURIS_HV_HB_EE (OM12K47E)
■Na het vervangen van een zekering
●Als na het vervangen van de zekering de verlichting nog niet werkt, kan het
zijn dat de lamp moet worden vervangen. ( →Blz. 467)
● Laat, als de nieuwe zekering direct doorbrandt, de auto controleren door
een erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
■ Als de stroomafname van een circuit te groot is
De zekeringen zullen doorbranden voordat de bedrading van de auto onher-
stelbaar beschadigd raakt.
■ Bij het vervangen van lampen
Toyota raadt u aan om originele Toyota-producten te gebruiken, die speciaal
voor deze auto ontworpen zijn. Doordat bepaalde lampen in verbinding staan
met circuits die zijn ontworpen om overbelasting te voorkomen, kunnen niet-
originele onderdelen of onderdelen die niet voor deze auto ontworpen zijn
onbruikbaar zijn.
WAARSCHUWING
■Voorkomen van storingen en het ontstaan van brand
Neem de volgende voorzorgsmaatregelen in acht.
Het niet in acht nemen van de voorzorgsmaatregelen kan resulteren in
schade aan de auto, brand en ernstig letsel.
● Monteer nooit een zekering voor een hogere stroomsterkte dan aange-
geven, of een stukje metaal.
● Gebruik altijd een originele Toyota-zekering of een gelijkwaardige zeke-
ring.
Vervang de zekering nooit door een stukje draad of metaal, ook niet tijde-
lijk.
● Breng geen wijzigingen aan de zekeringen of de zekeringenkasten aan.
■ Zekeringenkast in de buurt van de vermogensregeleenheid
Controleer en vervang deze zekeringen niet zelf, omdat in de buurt van de
zekeringenkast hoogspanningsbedrading en hoogspanningsonderdelen
aanwezig zijn.
Als u dat wel doet, kan dat leiden tot een elektrische schok, waarbij ernstig
letsel kan ontstaan.
OPMERKING
■Voordat u een zekering vervangt
Laat de oorzaak van de te grote stroomafname zo snel mogelijk vaststellen
en repareren door een erkende Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundige.
UK AURIS_HV_HB_OM_Europe_OM12K47E.book Page 466 Friday, February 19, 2016 1:08 PM

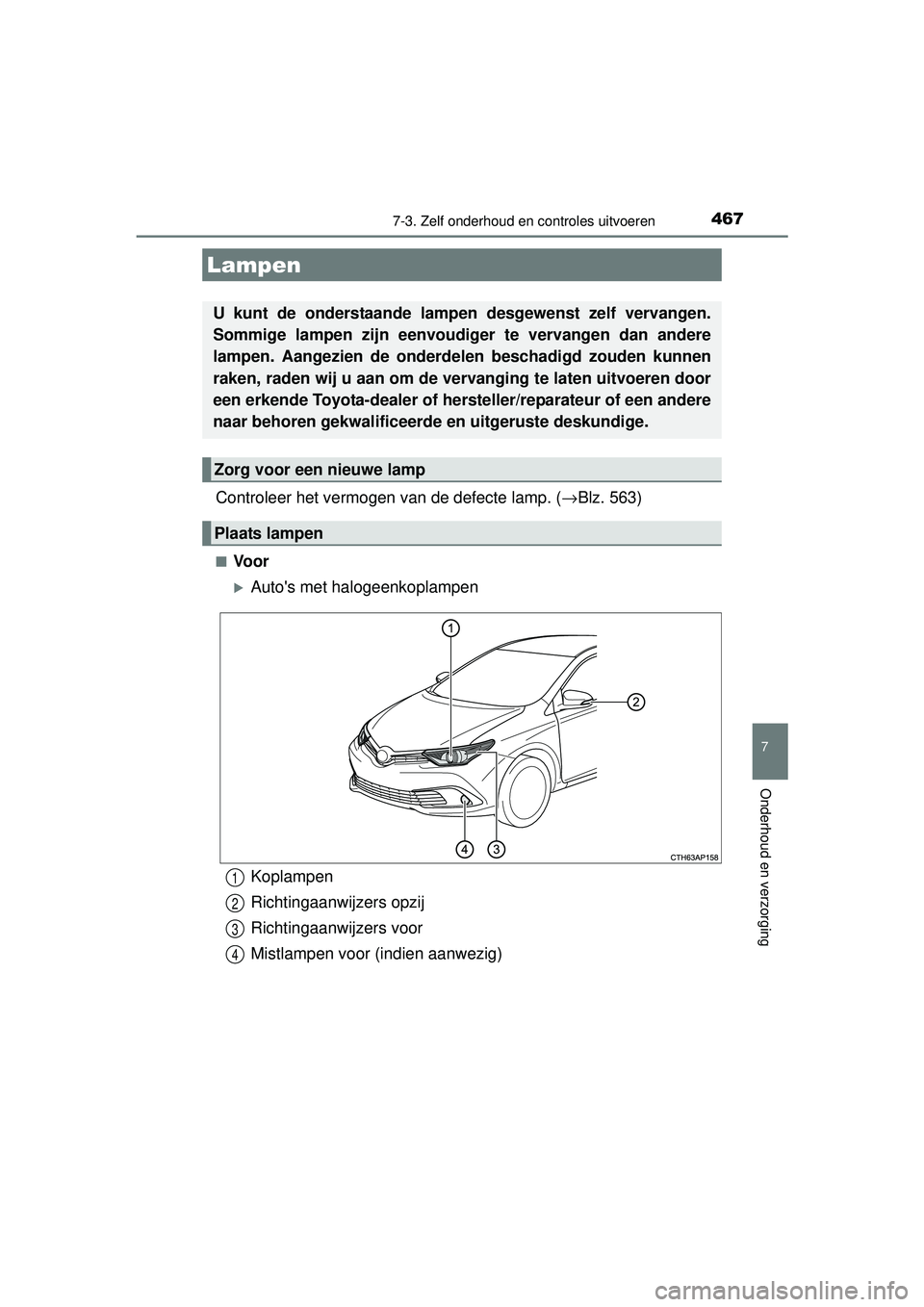

4677-3. Zelf onderhoud en controles uitvoeren
UK AURIS_HV_HB_EE (OM12K47E)
7
Onderhoud en verzorging
Controleer het vermogen van de defecte lamp. (→Blz. 563)
■Voor
Auto's met halogeenkoplampen
Lampen
U kunt de onderstaande lamp en desgewenst zelf vervangen.
Sommige lampen zijn eenvoudiger te vervangen dan andere
lampen. Aangezien de onderdelen beschadigd zouden kunnen
raken, raden wij u aan om de ve rvanging te laten uitvoeren door
een erkende Toyota-dealer of hers teller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige.
Zorg voor een nieuwe lamp
Plaats lampen
Koplampen
Richtingaanwijzers opzij
Richtingaanwijzers voor
Mistlampen voor (indien aanwezig)1
2
3
4
UK AURIS_HV_HB_OM_Europe_OM12K47E.book Page 467 Friday, February 19, 2016 1:08 PM

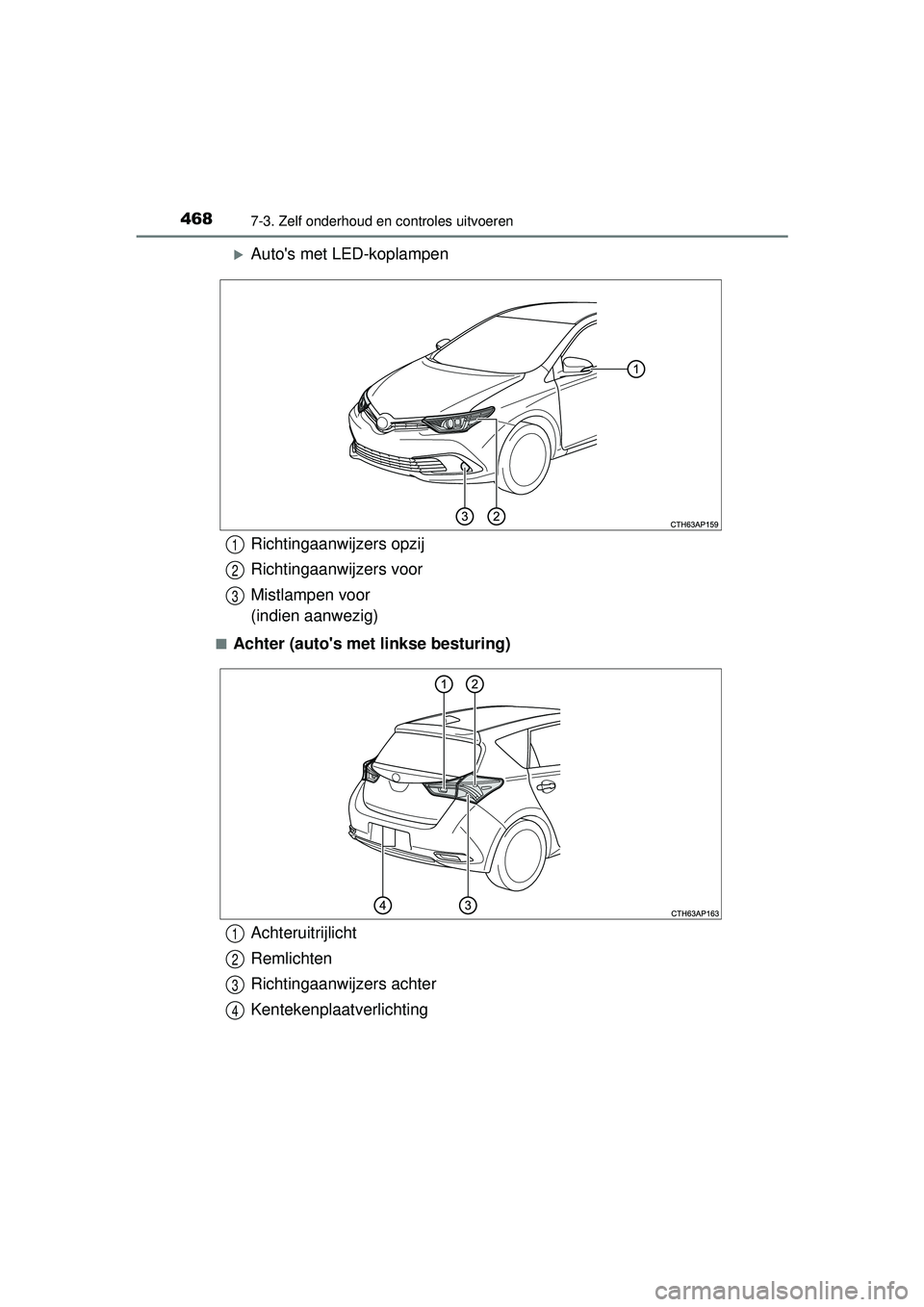

4687-3. Zelf onderhoud en controles uitvoeren
UK AURIS_HV_HB_EE (OM12K47E)
Auto's met LED-koplampen
■Achter (auto's met linkse besturing)
Richtingaanwijzers opzij
Richtingaanwijzers voor
Mistlampen voor
(indien aanwezig)1
2
3
Achteruitrijlicht
Remlichten
Richtingaanwijzers achter
Kentekenplaatverlichting1
2
3
4
UK AURIS_HV_HB_OM_Europe_OM12K47E.book Page 468 Friday, February 19, 2016 1:08 PM

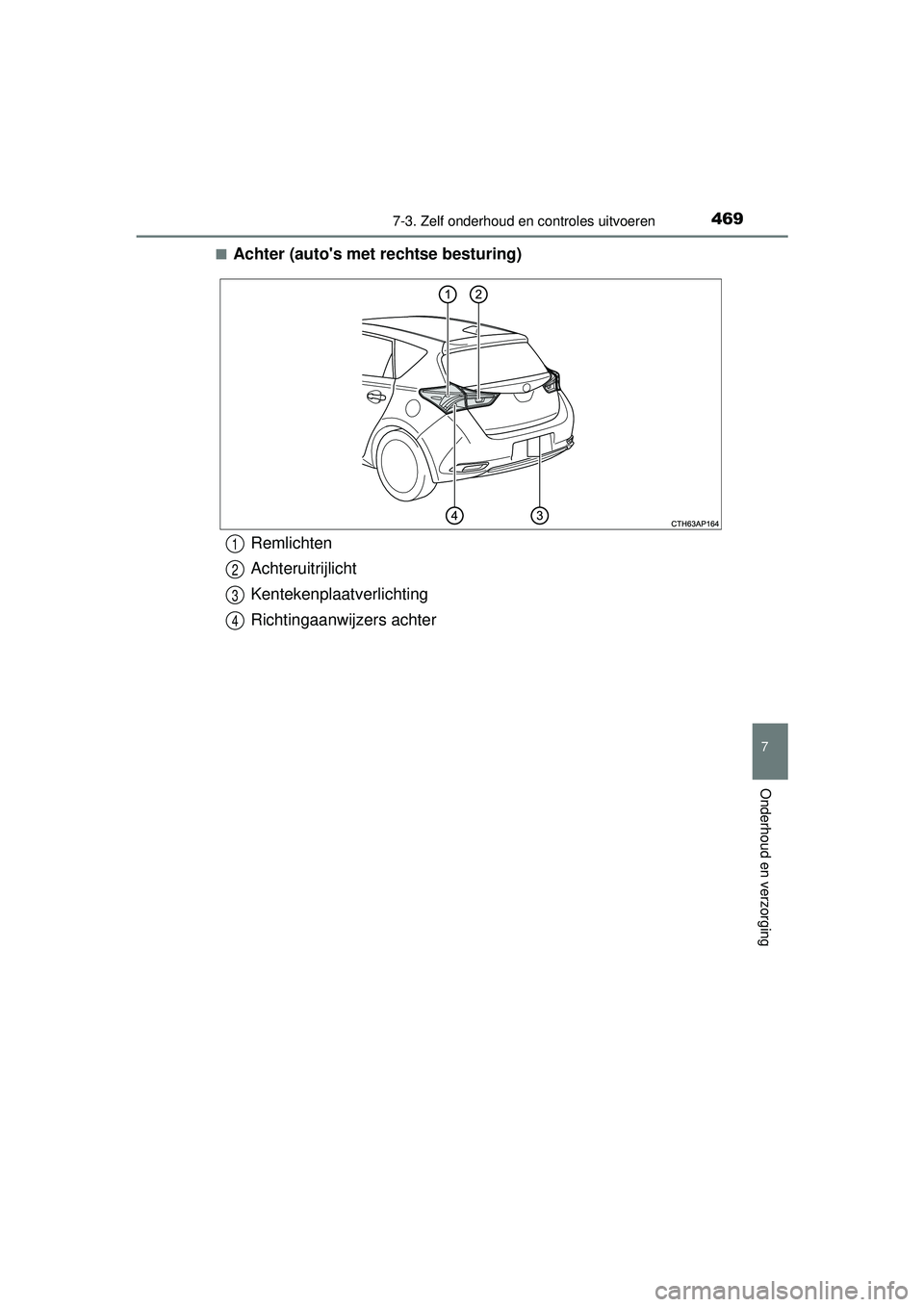

4697-3. Zelf onderhoud en controles uitvoeren
UK AURIS_HV_HB_EE (OM12K47E)
7
Onderhoud en verzorging
■Achter (auto's met rechtse besturing)
Remlichten
Achteruitrijlicht
Kentekenplaatverlichting
Richtingaanwijzers achter1
2
3
4
UK AURIS_HV_HB_OM_Europe_OM12K47E.book Page 469 Friday, February 19, 2016 1:08 PM

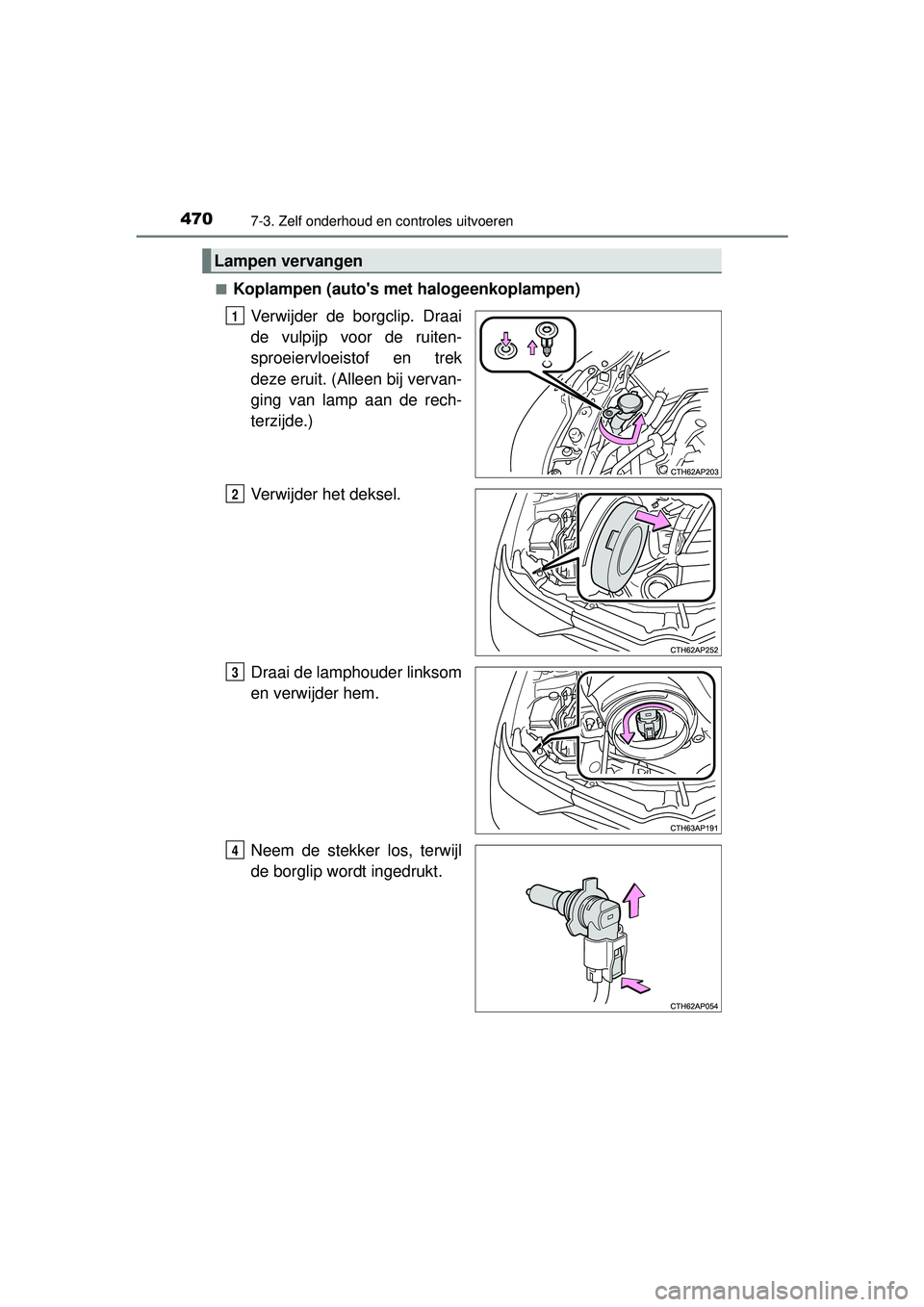

4707-3. Zelf onderhoud en controles uitvoeren
UK AURIS_HV_HB_EE (OM12K47E)■
Koplampen (auto's me
t halogeenkoplampen)
Verwijder de borgclip. Draai
de vulpijp voor de ruiten-
sproeiervloeistof en trek
deze eruit. (Alleen bij vervan-
ging van lamp aan de rech-
terzijde.)
Verwijder het deksel.
Draai de lamphouder linksom
en verwijder hem.
Neem de stekker los, terwijl
de borglip wordt ingedrukt.
Lampen vervangen
1
2
3
4
UK AURIS_HV_HB_OM_Europe_OM12K47E.book Page 470 Friday, February 19, 2016 1:08 PM

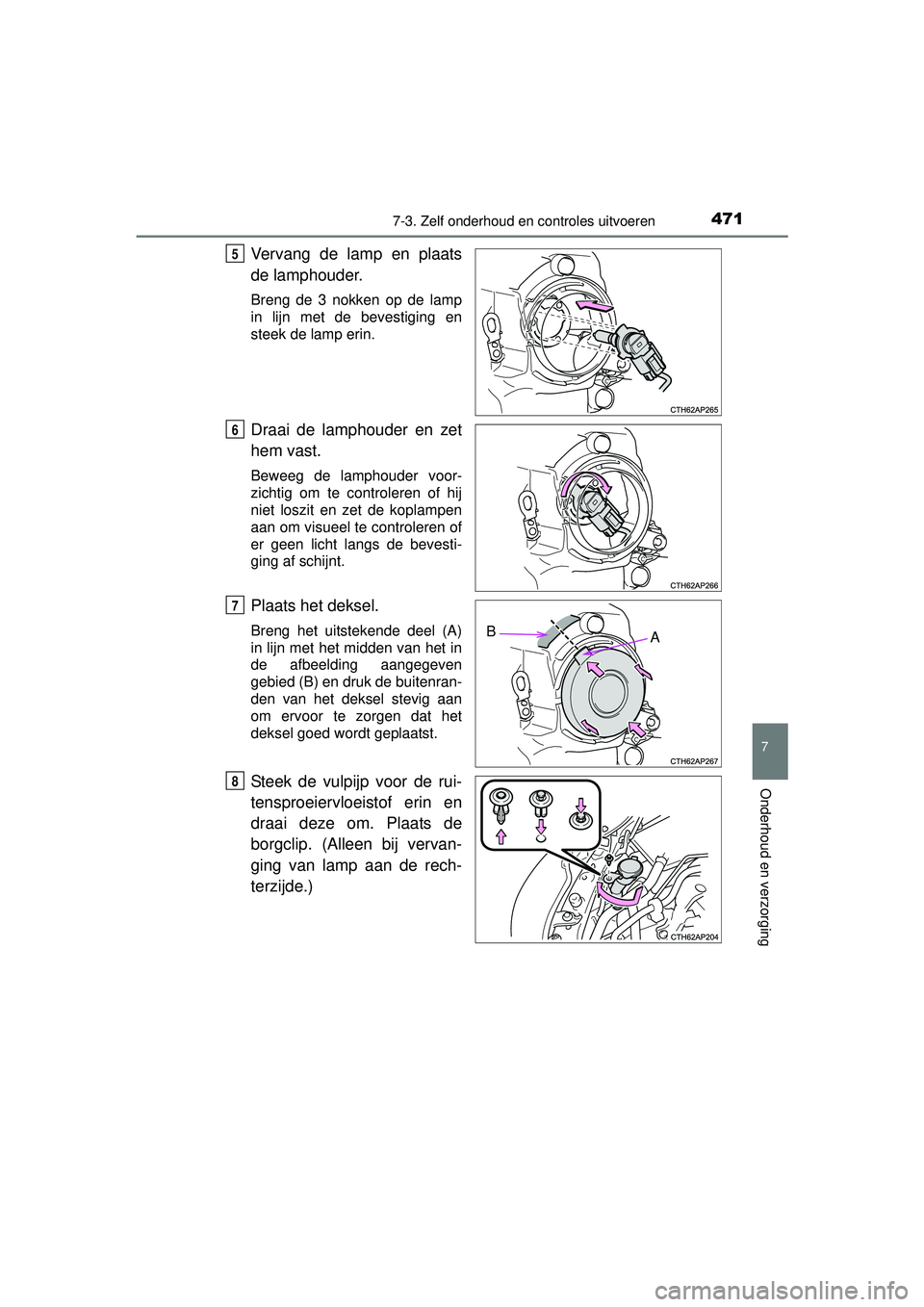

4717-3. Zelf onderhoud en controles uitvoeren
UK AURIS_HV_HB_EE (OM12K47E)
7
Onderhoud en verzorging
Vervang de lamp en plaats
de lamphouder.
Breng de 3 nokken op de lamp
in lijn met de bevestiging en
steek de lamp erin.
Draai de lamphouder en zet
hem vast.
Beweeg de lamphouder voor-
zichtig om te controleren of hij
niet loszit en zet de koplampen
aan om visueel te controleren of
er geen licht langs de bevesti-
ging af schijnt.
Plaats het deksel.
Breng het uitstekende deel (A)
in lijn met het midden van het in
de afbeelding aangegeven
gebied (B) en druk de buitenran-
den van het deksel stevig aan
om ervoor te zorgen dat het
deksel goed wordt geplaatst.
Steek de vulpijp voor de rui-
tensproeiervloeistof erin en
draai deze om. Plaats de
borgclip. (Alleen bij vervan-
ging van lamp aan de rech-
terzijde.)
5
6
AB
7
8
UK AURIS_HV_HB_OM_Europe_OM12K47E.book Page 471 Friday, February 19, 2016 1:08 PM

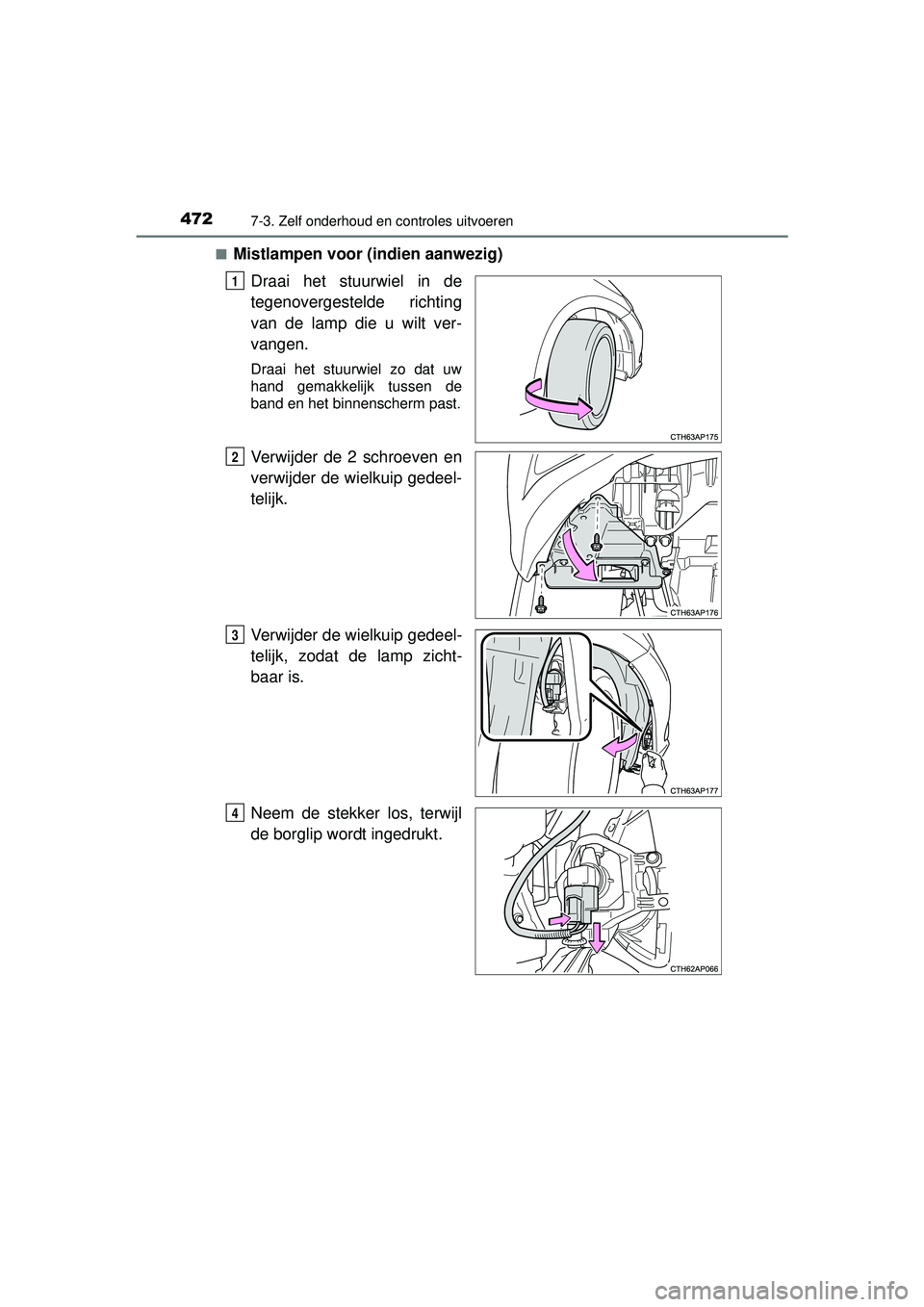

4727-3. Zelf onderhoud en controles uitvoeren
UK AURIS_HV_HB_EE (OM12K47E)■
Mistlampen voor (indien aanwezig)
Draai het stuurwiel in de
tegenovergestelde richting
van de lamp die u wilt ver-
vangen.
Draai het stuurwiel zo dat uw
hand gemakkelijk tussen de
band en het binnenscherm past.
Verwijder de 2 schroeven en
verwijder de wielkuip gedeel-
telijk.
Verwijder de wielkuip gedeel-
telijk, zodat de lamp zicht-
baar is.
Neem de stekker los, terwijl
de borglip wordt ingedrukt.
1
2
3
4
